Гильзы медные луженые под опрессовку по ГОСТ 23469.3-79. Гмл гильза


Размер гильзы для опрессовки проводов. Соединительные гильзы для проводов под опрессовку

Раньше самым доступным способом соединения проводов была скрутка. Скрутку применяли везде. Причем независимо от того какие были провода алюминиевые или медные. Хотя, по правде сказать, медь мало где применялась. Но прогресс как говорится, не стоит на месте и на сегодняшний день уже известно немало способов соединения проводов.

Все перечислять не буду, назову лишь самые популярные, это конечно же: соединение с помощью клеммников (Wago), сварка, пайка, опрессовка. Каждый из названных способов имеет свои плюсы и минуса, а также требует определенных затрат и усилий.

Так для сварки нужен сварочный аппарат, не все им умеют пользоваться. Тем более для питание сварочного аппарата нужно электричество, а это не совсем бывает удобно, когда работаешь на обесточенном участке. Самозажимные клеммники нельзя использовать на мощную нагрузку. Для опрессовки проводов нужен специальный инструмент пресс клещи и гильзы для опрессовки.

Мне самому больше по душе последний метод – опрессовка. Сварки нет, с паяльником неудобно возиться под потолком, клеммники только на слаботочную сеть и то не всегда. А с пресс клещами удобно работать везде, хоть под потолком, хоть без электричества. Короче говоря, набил руку. Многие сейчас начнут кидать в меня тапками, мол ты не прав и все такое. Лучше вот такой способ ... или этот ...

Я не говорю, что опрессовка самый лучший способ и все кто делает по другому неправ. Каждый выбирает для себя что то свое, кому то удобно работать с этим инструментом, кому то с другим. Друзья давайте быть толерантными и уважать другие мнения.

Я как автор сайта «Электрик в доме» хочу дополнить тему соединения проводов еще одним постом. В последнее время на сайте мне часто оставляют комментарии по поводу гильз для опрессовки. Вопросы задают разные, например какой размер и материал гильз можно использовать, как делать жим, можно ли использовать укороченную гильзу и т.п. Я понял, что многие люди не совсем разбираются в этом вопросе, у большинства возникают трудности. Поэтому в данной статье разберем такой вопрос как гильзы для опрессовки проводов.

Гильзы для проводов под опрессовку

Что собой представляет опрессовка? Это совместное соединение жил провода за счет деформации специального наконечника (гильзы). Деформация гильз образуется при помощи пресс клещей. За счет высокой механической прочности гильз в месте деформации получается качественный и надежный контакт.

Одним из достоинств опрессовки является то, что такой способ соединения разрешен в ПУЭ и он практически является необслуживаемым. Опрессовал гильзу, заизолировал и все.

Основным недостатком такого соединения является его «неразборность». То есть гильзу после монтажа нельзя разобрать, вытянуть из нее провода или наоборот добавить. Например, если в распределительной коробки Вы неправильно расключили провода, то единственным выходом из ситуации будет обрезать гильзу и выполнять соединение по новой. Поэтому при монтаже нужно оставлять достаточный запас провода.

Если вы думаете, что такой способ соединения проводов применяется только в домашней электропроводке, вы глубоко ошибаетесь. В энергетической сфере на промышленном уровне везде все соединения выполнены на опрессовке. Обратите внимание на высоковольтную линию электропередач или оборудование подстанций.

Все соединения шин (шлейфов) опрессованны. Конечно вся технология здесь выполняется не ручными пресс клещами, а специальными пресс машинами (согласитесь что человеку не под силу вручную опрессовать провод сечением 180 мм2).

Типы гильз

Перед опрессовкой жил проводов и кабелей необходимо правильно подобрать гильзу. Так принято, что в технической документации многие детали имеют аббревиатура. Давайте вкратце их рассмотрим. Гильзы для опрессовки проводов бывают:

  1. -медные;
  2. -алюминиевые;
  3. -комбинированные;
  4. -гильзы в изоляции.

Как вы догадались, медные гильзы применяются для опрессовки медных проводов. Медные гильзы делятся на два типа: ГМ и ГМЛ.

Аббревиатура ГМ расшифровывается как «гильза медная». Это обычная медная гильза, ни чем не покрыта и не обработана (внешне напоминает обычный кусок трубки медного цвета).

Аббревиатура ГМЛ расшифровывается как «гильза медная луженая». Гильзы ГМЛ проходят лужение, их поверхность покрывается специальным олово-висмутовым слоем. Этот слой защищает гильзу от коррозии и окислений. Все мы знаем, что медь имеет свойство окислятся, а лужение это предотвращает. Таким образом, при опрессовке медные провода и луженная гильза не вступают в реакцию друг с другом (не окисляются).

гильза медная луженая под опрессовку

В своей практике я встречал мастеров, которые соединяли алюминиевые провода при помощи гильз ГМЛ. На вопрос, почему вы так делаете, они отвечали «ну так гильза луженая». По их мнению, за счет оловянного слоя нет прямого контакта меди с алюминием. Я все же не советую так делать, потому что при деформации верхний слой гильзы нарушается, и коррозия в этом случае дело времени. Ходи потом, ищи, где пропал контакт, скрутку еще можно как то осмотреть, а гильзу придется только откусывать.

Алюминиевые гильзы в документации обозначаются как ГА «гильза алюминиевая», их нужно использовать, если соединяются алюминиевые провода.

Комбинированные гильзы или как их еще называют алюмомедные, предназначены для соединения встык медного и алюминиевого провода. Комбинированные гильзы имеют аббревиатуру ГАМ и расшифровываются «гильзы алюмомедные». Очень удобно, когда допустим, нужно нарастить провода со старой проводкой.

алюмомедные гильзы

С одной стороны в гильзу вставляется алюминиевый провод с другой медный. У комбинированной гильзы медная часть соединена с алюминиевой при помощи фрикционной сварки (не пытайтесь повторить такое в домашних условиях).

Еще один тип гильз ГСИ, аббревиатура расшифровывается как «гильза соединительная изолированная». ГСИ представляют собой обычную луженую гильзу, покрытую поливинилхлоридной (ПВХ) изоляцией. С помощью таких гильз соединяются медные многожильные провода. При опрессовке проводов изоляцию снимать не нужно, клещи одеваются поверх изоляции и делается жим.

изолированные гильзы для опрессовки проводов

Размеры и конструктивные особенности

С типом гильз разобрались, теперь рассмотрим стандартные размеры и диапазон сечений. Минимальное сечение которое я нашел в интернете это 1.5 мм2 (это для ГМЛ). Дальше все идет по нарастающей 2.5 мм2, 4 мм2, 6 мм2, 10 мм2 и т.д. В общем, гильзы изготавливаются сечением равным стандартному сечению провода.

размеры гильз для опрессовки

Как читать расшифровку? Например ГМЛ-6 «гильза медная луженая сечением 6 мм2». У гильз ГАМ прописывается через дробь два числа – сечение по алюминию и сечение по меди. Например ГАМ 16/10, 16 – поперечное сечение алюминиевой части (в мм2), 10 - поперечное сечение медной части (в мм2).

макет гильзы

разрез гильзы ГАМ

По конструкции гильзы бывают сквозными (внутри голая трубка) или с перегородкой (используются для соединения двух проводов встык).

Перегородки, расположены посередине. Благодаря этим перегородкам регулируется глубина захода кабеля, то есть при наращивании оба конца кабеля зайдут в гильзу на равную длину. Такие гильзы используются для соединения (наращивания) проводов стык в стык.

Попробуем нарастить провод с помощью ГСИ-6. Провод я буду использовать ПВ-3, 6 мм2, то есть сечение гильзы соответствует сечению провода. Снимаем внешнюю изоляцию с провода, вставляем один конец в гильзу и опрессовываем. Для опрессовки используем проверенные пресс клещи ПК-16 с соответствующим размером рабочей зоны губок (на 6 мм).

Жим делаем поверх изолирующего слоя. Со вторым концом провода проделываем все то же самое, снимаем изоляцию, вставляем в гильзу, опрессовываем. Изолированные гильзы для опрессовки проводов покрыты ПХВ изоляции и очень удобны в этом плане. После опрессовки их не нужно изолировать. Если вы наращиваете провода с помощью обычных неизолированных гильз то для изоляции можно использовать термоусадочную трубку ТУТ. О том как пользоваться такими трубками я уже писал на сайте electricvdome.ru, пожалуйста заходите, каждый может ознакомиться и задать вопрос.

Гильзы для опрессовки проводов как выбрать

Как вы уже поняли, гильзы можно использовать двумя способами для соединения проводов стык в стык (наращивание провода) или соединяя несколько проводов. Теперь давайте рассмотрим, как выбрать размер гильзы для опрессовки проводов на живом примере.

гильзы для опрессовки проводов как выбрать

И в качестве примера проведем небольшой эксперимент. Я возьму несколько гильз разных сечений и буду забивать их проводами. Посмотри сколько проводов, и какого сечения туда влезет. В нашем эксперименте будут участвовать такие гильзы: ГМЛ-4, ГМЛ-6, ГМЛ-10, ГМЛ-16.

Возможности ГМЛ-4 - четверочка

В четверку нормально заходит три провода сечением 1.5 мм2. Также можно запихнуть два провода 2.5 мм2 и один на 1.5 мм2. В моем случае так и есть. Последний туго заходит, но одеть можно.

гильза ГМЛ-4

Вид сбоку, видно что гильза забита плотно:

медная гильза 4мм

Возможности ГМЛ-6 - шестерочка

В шестерку нормально входит четыре провода сечением 1.5 мм2. Если необходимо опрессовать сечение побольше, то в шестерку войдет три провода на 2.5 мм2, для уплотнения еще войдет один провод на 1.5 мм2. Провод на 1.5 уже входит плотно, но так и должно быть.

гильза ГМЛ-6

луженая гильза 6мм

Также в ГМЛ-6 войдет одни провод сечением 4 мм2 и два провода сечением 2.5 мм2.

Возможности ГМЛ-10 – десятка

В десяточку входит четыре провода сечением 2.5 мм2 и один провод на 1.5 мм2. Если брать провод большего сечение то из вариантов в ГМЛ-10 можно забить два провода 4 мм2 и два провода сечением 2.5 мм2. Входят плотно. Также можно забить три провода на 4 мм2 и одни на 2.5 мм2. Входят туго.

гильза ГМЛ-10

На фото сбоку видно сколько входит проводов в гильзу:

сколько проводов входит в гильзу

Возможности ГМЛ-16 – на шестнадцать

В ГМЛ-16 войдет шесть проводов сечением 2.5 мм2 и один провод сечением 1.5 мм2.

гильза соединительная под опрессовку

И опять фото как забита гильза:

как подобрать гильзу для опрессовки проводов

Чтобы было понятней, сделал общее фото всех экземпляров

гильзы для проводов под опрессовку

ГМЛ гильзы для опрессовки проводов

Продолжаем наше исследование. Теперь опрессуем все экземпляры и попробуем разрезать каждую гильзу. Посмотрим на опрессовку так сказать изнутри. Вот что получилось.

гильзы ГМЛ в разрезе

разрез гильз ГМЛ

как прессуется гильза

На фото видно что гильза прессуется нормально, плотно. Ну в принципе и все. На большее мои пресс клещи ПК-16 не способны (я имею ввиду сечение).

Дорогие друзья если получится так, что у Вас в гильзе будет помещаться больше или меньше проводов, чем здесь указано вспоминаем статью заниженное сечение провода - как определить.

Похожие материалы на сайте:

electricvdome.ru

Гильза ГМЛ. Соединительные гильзы для проводов под опрессовку

Бесперебойная подача электроэнергии возможна только при надежном соединении электрических проводов. Нередко для этой цели применяется технология скрутки. Но соединенные таким способом провода склонны к перегреву и окислению. Из-за несовместимых друг с другом электрохимических свойств металлов скрутку алюминиевых и медных проводов выполнять нежелательно. В таких случаях рекомендована опрессовка гильзами.

ГМЛ - что это такое?

Для соединения электрических проводов из меди методом скрутки используются медные гильзы. Аббревиатурой ГМ обозначается обычная, без какого-либо покрытия, медная гильза. ГМЛ – это медная гильза, прошедшая процедуру лужения. На нее наносится специальный олово-висмутовый слой. Это особенно необходимо для изделий, выполненных из меди, так как данный материал склонен к окислению.

гильза гмл

За счет этого покрытия гильзы медные луженые не подвержены коррозийным процессам и не вступают в реакцию c жилами. Эти изделия не рекомендуется использовать в электромонтажных работах совместно с алюминиевыми проводами. Объясняется это тем, что при сжатии защитное покрытие может разрушиться, и гильза ГМЛ вступит в химическую реакцию с алюминием.

Типы гильз

Соединительные гильзы могут быть таких видов:

  • ГА. Под этой аббревиатурой значится гильза, изготовленная из алюминия. Данный тип применяется для соединения исключительно алюминиевых проводов.
  • ГАМ. Это комбинированный тип. Часто такие гидьзы еще называют алюмо-медными. Используются для стыковых соединений алюминиевых и медных проводов (наращивание в старой электропроводке). Поскольку алюминий обладает большим сопротивлением, чем медь, то в изделиях типа ГАМ алюминиевую часть производят с увеличенным диаметром.
  • ГСИ. Изолированные соединительные гильзы представляют собой луженые изделия, на которые нанесена поливинилхлоридная изоляция. Применяются для соединения многожильных медных проводов. Во время опрессовки изоляция не снимается. Жим при помощи специальных клещей можно делать прямо через покрытие.

Трубки для соединения силовых кабелей

Для монтажа кабелей в контрольно-измерительных приборах, электрощитках и машиностроении используются кабельные гильзы. Они обеспечивают хороший контакт во время монтажа и предотвращают разделение жил кабеля во время его использования.

гильзы медные луженые

Кабельные гильзы обладают высокой устойчивостью к деформированию и защищают провод от механических повреждений. Это существенно продлевает эксплуатационный срок изделия.

Виды кабельных гильз

В зависимости от способа монтажа гильзы предназначаются:

  • Для опрессовки. Монтаж осуществляется при помощи кабельных прессов.
  • Для пайки. По сравнению с опрессовкой, данный способ соединения более трудоемкий.
  • Для соединения болтами. Работа осуществляется без использования специального инструмента.

Сечение гильзы ГМЛ

Размеры и диапазон сечений показаны в таблице. Стандартное минимальное сечение составляет 1,5 кв. мм. Далее идет по нарастающей: 2,5 кв. мм, 4-6-10 кв. мм. Гильзы медные луженые своими параметрами соответствуют сечению провода. Профессионалы-электрики применяют упрощенные названия: «четверки», «десятки» и т. д. «Шестеркой» называется имеющая 6-миллимеровое минимальное сечение луженая медная гильза. ГМЛ-6 – такое обозначение можно увидеть в технической документации.

В каких случаях используют «шестерку»?

По своим характеристикам гильза ГМЛ-6 может свободно пропускать через себя четыре электропровода, имеющих минимальное сечение в 1,5 кв. мм. При сечении 2,5 кв. мм в данную гильзу войдет не более трех таких проводов. Четвертый может быть использован в качестве уплотнителя. Минимальное сечение этого провода должно составлять 1.5 кв. мм. Кроме этого, «шестерку» можно использовать для опрессовки двух проводов с сечением 2,5 кв. мм.

кабельные гильзы

Устройство гильз

В зависимости от конструкции гильза ГМЛ может быть:

  • Сквозной. Такая гильза представляет собой полую трубку.
  • Содержащей посередине трубки перегородку. Данный тип используется для стыкового соединения. Регулировать глубину захода соединяемых кабелей можно, используя данные гильзы ГМЛ. Удлиненные (наращенные) провода рекомендуется соединять с использованием трубок, оборудованных перегородками.

Характеристики изделия (ГОСТ 23469.3-79)

  • Тип изделия – гильза медная луженая. Предназначается для соединения методом опрессовки проводов и кабелей, изготовленных из меди. Изделие обрабатывается методом олово-висмутового лужения. В результате гильза приобретает белый оттенок. Предназначается для напряжения, не превышающего 10 кВ
  • Конструкция гильзы – сквозная. По внутреннему и внешнему диаметру изделие соответствует наконечникам ГОСТа 7386.
  • ГМЛ предназначены для соединения кабелей и проводов (классы гибкости 5 и 6). Для того чтобы осуществить электромонтаж жил из меди 2 или 3 класса, понадобится луженная медная гильза, размер которой можно подобрать, используя специальную таблицу.

Принцип опрессовки

Опрессовкой называется процесс, в котором при помощи специальных гильз осуществляется соединение электрических проводов. Функции соединительных механизмов выполняют металлические трубки (гильзы), в которые с обеих сторон просовываются провода.

соединительные гильзы

Принцип опрессовки заключается в сжатии гильзы с находящимися в ней проводами при помощи пресс-клещей. В быту этот специнструмент можно заменить плоскогубцами или молотком. Сжатие производится в нескольких местах. После этого гильзы изолируются при помощи термоусадочной трубки или изоляционной поливинилхлорированной ленты. Данный этап можно пропустить, если применяется уже готовая изолированная соединительная гильза.

Этапы

Выполнить опрессовку с использованием гильз нетрудно, если придерживаться пошаговой инструкции:

  • Нужно определиться, какой тип гильз будет использоваться. Материал провода должен соответствовать материалу гильзы. Медные соединительные средства применять для кабелей, изготовленных из алюминия, нежелательно, поскольку может произойти их химическое взаимодействие, которое повлечет за собой окисление и снижение электропроводимости.
  • Обработать внутреннюю часть гильзы с использованием кварцево-вазелиновых паст.
  • Подготовить жилы соединяемых кабелей. Для этого с проводов снимается изоляция. Длина такого участка должна соответствовать длине гильзы. Если процедура опрессовки применяется для проводов фасонного типа (их поперечное сечение имеет овальную или прямоугольную форму), то такие жилы нужно закруглить под геометрию соединительной гильзы.гильза гмл 6
  • После удаления изоляции жилы необходимо почистить. В конце данного этапа поверхность провода должна приобрести металлический блеск.
  • Обработать зачищенную поверхность провода кварцево-вазелиновой пастой.
  • Надеть на подготовленные провода соединительную гильзу. Во время этой работы важно следить, чтобы концы соединяемых проводов состыковывались друг с другом в центре гильзы.
  • Произвести опрессовывание. Работа осуществляется возвратно-поступательным движением верхней ручкой специального пресса. Действие следует выполнять до полного соприкосновения матриц. Важно, чтобы рабочая зона клещей соответствовала размеру гильзы.
  • Заизолировать место соединения. Для этого можно использовать изоленту. Также с данной задачей справится и термоусадочная трубка. В таком случае соединяемые провода пропускаются сквозь нее в самом начале работы. Запаять трубку легко, используя строительный фен.

В каких случаях применяют опрессовку?

Данную технологию с использованием ГМЛ можно использовать:

  • для соединения проводов в линии с высокой нагрузкой.
  • При соединении проводов с большим сечением.
  • В случаях, если невозможно применить какой-либо другой тип соединения.

Самые распространенные ошибки при опрессовывании

Часто некоторые мастера, не имея под рукой специальных клещей для опрессовки, для обжима используют обычные плоскогубцы, зубило и молоток. Этого делать не рекомендуется, так как клещи оснащаются специальными матрицами, пуансонами и губками, обеспечивающими качественный обжим. Нередко провода, соединенные в луженной медной гильзе при помощи плоскогубцев, спустя некоторое время из нее выпадают. Сегодня на рынке инструментов предлагается большой ассортимент ручных или электрических обжимных прессов-клещей.

опрессовка гильзами гмл

При отсутствии медной луженой соединительной гильзы необходимого размера может быть использована трубка из меди. Оставленное свободное пространство между жилой и стенкой медной трубки мастера заполняют кусками других жил. Важно чтобы эти куски были из того же металла, что и трубка. Данное требование предъявляется как к медным трубкам, так и к алюминиевым. Однако между электротехническим материалом в настоящей гильзе и материалом в самодельной, изготовленной из трубки, имеется большое различие. Поэтому для опрессовки лучше всего приобрести соединительное средство, выполненное из специального сорта металла. В случае с ГМЛ это будет электротехническая медь.

Нередко, купив ГМЛ с неподходящим поперечным сечением, некоторые потребители срезают часть проводника. Преимущественно это происходит в тех случаях, когда сечение медной луженой гильзы меньше, чем у жилы. Срезать не рекомендуется, поскольку уменьшенное поперечное сечение в проводе создаст на нем механически уязвимое место, в котором может произойти поломка.

гильзы гмл размеры

После неудачно выбранной слишком большой ГМЛ во время соединения многопроволочных проводов нельзя их складывать вдвое и засовывать в гильзу. Соединению это механической прочности не придаст. Контакт по-прежнему останется ненадежным. Для соединения проводов при помощи опрессовки не нужно использовать паяльник или сварочный аппарат. Для работы понадобятся только специальные клещи. Ими легко работать в самых труднодоступных местах. Медные луженые гильзы, а также аналогичные изделия других типов в последнее время приобретают все большую популярность.

fb.ru

гильзы ГМЛ-П / Электрика / Cs-Cs.Net: Сообщество

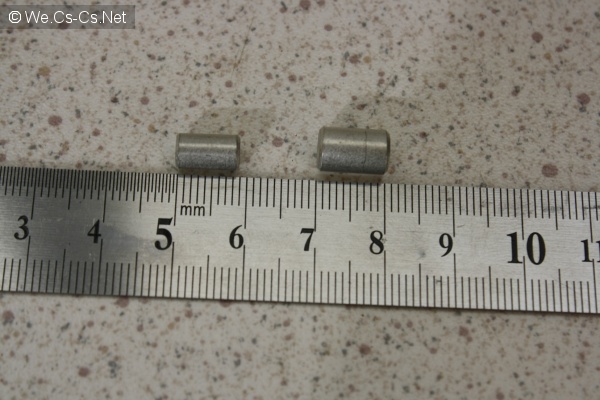

Подопытные

Небольшой я спец в электрике, но все же позволю себе небольшое «научное» изыскание по теме заголовка ))). Надеюсь, что с помощью комментариев, мы приблизимся к решению задачи. Не буду углубляться в дебри «какое соединение проводов самое-самое», но, для себя, я выбрал обжим. Далее я буду приводить только ту информацию, по которой у меня возникали вопросы/затруднения. Основных вопроса три:

  • чем обжимать
  • в чём обжимать
  • как обжимать
Чем обжимать
На первый вопрос ответ вроде бы очевиден. Если электрика — способ заработка, то гидравлические пресс-клещи с набором соответствующих матриц. Для хобби в хозяйстве затерялись пресс-клещи КВТ ПК-16у. Самое важное — это наличие «у» в названии, обозначает банальное — усиленные, что, по мнению производителя, расширяет область применения на моножилы (в отличии от ПК-16). Кратко про клещи. Храповый механизм с возможностью разблокировки, пять позиций обжима — далее №DIN / №JIS / цифра_оттиска:
  • 1.5 / 1.25 / 1
  • 2.5 / 2 / 2
  • 6 / 5.5 / 5
  • 10 / 8 / 8
  • 16 / 14 / 14
Судя по циферкам — изначально китайская модель для Японии ))) И еще, часто возникает вопрос, какая позиция для ГМЛ 4? Отвечу — 6.
В чем обжимать
Тут вроде бы тоже просто. На просторах сети популярностью пользуются гильзы медные луженые (ГМЛ) от КВТ. Изначально они предназначены для соединения встык. И, соответственно, имеют длину от 20 до 30мм. Т.е., на один провод приходится половина гильзы. Исходя из этого, при параллельном соединении внахлест, многие пилят гильзы пополам. Судя по всему, товарищи КВТшники пошли навстречу к массам и стали выпускать укороченные гильзы ГМЛ-П Там же, по ссылке, имеется сводная таблица применяемости. Следует заметить, что в обозначении ГМЛ номер обозначает сечение многопроволочной жилы 2 или 3 класса (моножила — 1 класс), а ее внешний диаметр больше, чем у моножилы. Дабы читателям далеко не искать, приведу размеры ходовых гильз: Название — длина — внешний D — внутренний D (мм) — сечение по производителю (мм2) ГМЛ 2,5 — 20 — 5,0 — 2,6 ГМЛ 4,0 — 30 — 5,0 — 3,0ГМЛ П 6 — 9 — 5,1 — 3,5 — 2,5-6,0 ГМЛ 6,0 — 30 — 6,0 — 4,0ГМЛП 10 — 10 — 6,5 — 4,5 — 6,0-10,5 ГМЛ 10 — 30 — 8,0 — 5,0 ГМЛП 16 — 11 — 8,1 — 5,5 — 12-18 ГМЛ 16 — 30 — 9,0 — 6,0 ГМЛП 25 — 13 — 9,7 — 6,5 — 20-24фаспрофиль
Как обжимать
Вот тут и начинаются заковырки. По «букварю» правильным считается гексагональный обжим, но он чувствителен к применяемым гильзам/кабелям. Там жесткое соответствие ГОСТ или DIN. Соответственно обжав ГОСТ-гильзой ТУ-кабель, то результат скорее всего не удовлетворит. Клиновидный обжим (как у ПК-16(у)) «прощает» некоторые несоответствия, и, соответственно, «любителю» труднее ошибиться. Скручивать или не скручивать перед обжимом? Для себя я решил, что не скручивать. Далее попробую это подтвердить. И вот он — апофеоз. Сколько и каких жил в какую гильзу запихать и каким размером губок опрессовать. Еще чуток информации. Соответствие сечение жилы (мм2) и диаметра (мм) 1,5 — 1,38 2,5 — 1,78 4,0 — 2,26 6,0 — 2,76 10,0 — 3,57 16,0 — 4,51

Update: Немного геометрии... Внешний диаметр (мм) / диаметр «пустоты» между жилами: 3х1.5 — 2,98 3х2.5 — 3,84 4х1.5 — 3,33 / 0,57 4х2.5 — 4,30 / 0,74

Опять же, в паутине считается, что гильзу необходимо набивать жилами «под завязку» используя плоскогубцы, т.е. запихнув в гильзу необходимые жилы, добавлять к ним «холостые», сечением меньше. Рискну предположить, что это справедливо для гексагонального обжима. Там и жилы, и гильза сдавливаются равномерно, и действительно, на выходе мы получаем монолит. С клиновидным же обжимом основная сила деформации приходится на «клин» гильзы и те жилы, которые оказались непосредственно под ним. Основные изыскания проводились по обжиму жил сечением 2,5мм2 в количестве 2-4шт. Вообще достаточно одной точки обжима, по середине. Но, в научных целях, производился в двух точках, по краям, причем даже со сдвигом матрицы. Далее гильза пилилась вдоль и разжималась. Размер губок указывается по DIN меткам. Ну, поехали…

Обжим 2 жилы 2,5мм2 в гильзе П6 матрица 2,5
2-П6-2,5-012-П6-2,5-022-П6-2,5-032-П6-2,5-042-П6-2,5-05Полный провал! Толшина жил составила всего 0,7мм. Гильза тоже чуть жива.
Обжим 2 жилы 2,5мм2 в гильзе П6 матрица 6
Тут чуть схалтурил, с одной стороны 2x2,5мм2, а с другой добавлена жила 1,5мм22-П6-5-012-П6-5-022-П6-5-032-П6-5-03a2-П6-5-03b2-П6-5-042-П6-5-04a2-П6-5-062-П6-5-07 Несмотря на «забитую» с одной стороны гильзу все же видны просветы. Полторашка расплюшилась до 0,7мм. Да и трапеция гильзы на этом обжиме превратилась практически в фольгу. А там, где просто две жилы на 2,5мм2, считаю, что все хорошо.
Обжим 3 жилы 2,5мм2 в гильзе П10 матрицей 6
Матрица 6 была выбрана исходя из примерного соответствия диаметров ГМЛ6 и ГПЛ-П10.3-П10-5-013-П10-5-023-П10-5-033-П10-5-043-П10-5-053-П10-5-063-П10-5-073-П10-5-08 Ну что же, пара жил по краям, утончились до толшины 1,2-1,3мм, что не есть гуд.
Обжим 4 жилы 2,5мм2 в гильзе П10 матрицей 10
4-П10-8-014-П10-8-024-П10-8-034-П10-8-044-П10-8-054-П10-8-064-П10-8-07 Что-то не очень хорошо с одной жилой. Три оставшиеся — вполне хорошо.
Update: Обжим 3 жилы 2,5мм2 в гильзе П10 матрица 10
Упустил данный вариант — дополняю…

На просвет…на просвет

В гильзе…в гильзе

Боковая жила — деформация от контакта со средней жилой…Деформация от контакта боковой и средней жилы

Деформация от контакта боковой жилы с гильзойДеформация от контакта боковой жилы с гильзой

Попытка показать контакт средней жилы (знаний в макросъемке не хватило((()Средняя жила 01Средняя жила 02

Другая боковая жила — мутно, но зато видны деформации при контакте с гильзой и со средней жилойдругая боковая жила

Деформации на гильзеобратная часть клинупод клином

Итоги
Я думаю, что теперь становится понятно, почему нельзя скручивать жилы перед опрессовкой. До какой степени и какую жилу передавит никому не известно. Я считаю, что и жилы следует располагать в гильзе без перехлестов. По поводу уплотнения гильзы до отказа тоже как-то сомнительно, так же из-за опасности передавливания жилы. Просветы в гильзе скорее всего тоже допустимы. По сути гильза получается аналогом пружинного клеммника, где роль пружины и контактной площадки как раз и заменяет сама гильза. Соответственно в клеммнике: жила — контактная площадка — жила, а в гильзе: жила — гильза — жила. Оптимальнее всего «набивать» гильзу жилами суммарным сечения ближе к верхнему допуску производителя. Тогда получается симбиоз контактов между жилами и гильзой. В итоге можно сказать, что результаты вполне совпали с рекомендациями производителя, как по суммарному сечению гильзы, так и по выбору матрицы опрессовки. Ну и наконец:
  • 2 жилы 2,5мм2 обжимаем в ГМЛ-П6 матрицей 6.
  • 3 жилы 2,5мм2 обжимаем в ГМЛ-П10 матрицей 10.
  • 4 жилы 2,5мм2 обжимаем в ГМЛ-П10 матрицей 10, стараясь чтобы жилы не перехлестывались.
Жду конструктивной критики…

we.cs-cs.net

Гильза ГМЛ: какими особенностями обладает гильза?

Чтобы добиться бесперебойной подачи электроэнергии следует обеспечить надежное соединение всех проводов. Обычно для решения подобных целей применяется способ скрутки, однако он не всегда надежный. Все провода, которые соединяются подобным образом склонны к перегреву и окислению. Чтобы избежать подобных проблем следует использовать медные гильзы.

Медная гильза луженная

В этой статье мы рассмотрели все особенности медных гильз, которые проходили лужение. Эти атрибуты отлично подойдут для соединения проводов.

Что такое ГМЛ

Медные гильзы обозначаются как ГМ. ГМЛ – это медная гильза, которая проходит процедуру лужения. После изготовления на нее наносится специальный олово-висмутовый слой. Особенно необходимо это для изделий, которые выполнены из меди, так как они могут подвергаться окислению.

ГМЛ представлены в широком ассортименте

Специальное покрытие обеспечивает надежную защиту от образования коррозии. Однако необходимо помнить, что использовать подобные изделия с алюминиевыми проводами запрещается. Это объясняется тем, что при сжатии защитное покрытие может разрушиться и гильза ГМЛ вступит в химическую реакцию с алюминием.

Основные типы гильз

Соединительные гильзы могут иметь следующие разновидности:

  1. ГА. Это обозначение говорит о том, что изготовление гильзы происходило из алюминия. Такой тип можно использовать только для соединения алюминиевых проводов.
  2. ГАМ. Это комбинированный тип, который пользуется популярностью. Продукцию можно использовать для стыковых соединений алюминиевых и медных проводов.
  3. ГСИ. Соединительные гильзы представляют собою луженные изделия, на которые будет наноситься поливинилхлоридная изоляция. Обжим происходит с помощью специальных клещей прямо через покрытие.

Чтобы обеспечить соединение в контрольно-измерительных приборах или электрощитах можно использовать трубки для соединения силовых кабелей. Кабельные гильзы будут обладать высокой устойчивостью к деформированию и смогут защитить провод от различных механических повреждений.

Разновидности кабельных гильз

В зависимости от способа монтажа гильзы можно разделить на следующие категории:

  • для пайки;
  • для опрессовки;
  • для соединения болтами.

Каждый отдельный тип может иметь свои собственные особенности, с которыми нужно ознакомиться заранее.

Выбор сечения

Размеры и сечение может быть разнообразным. Минимальное сечение на сегодняшний день составляет 1.5 кв. мм. Медные луженные гильзы по сечению должны полностью соответствовать проводу. Конструкция гильз также может быть разнообразной. В зависимости от конструкции можно выделить следующие разновидности:

  1. Сквозная. Конструкция этой гильзы наиболее простая и представляет собою обычную трубку.
  2. ГМЛ с перегородкой посредине. Этот тип можно использовать для стыкового соединения.

    Сечение гильз

Удлиненные провода можно соединять с помощью специальных трубок, которые оборудованы перегородками. Принцип сжатия гильзы достаточно прост. Для этого достаточно просто воспользоваться пресс клещами для опрессовки гильз. Чтобы обеспечить надежность, сжимать гильзу лучше в нескольких местах. После выполнения этих этапов потребуется выполнить изоляцию с помощью термоусадочной трубки.

Этапы обжима

Для выполнения опрессовки с помощью гильз нужно придерживаться следующих этапов:

  1. Первым делом определитесь, какой именно тип гильз вы планируете использовать. Материал провода должен полностью соответствовать материалу гильзы. Медные соединительные средства использовать для кабелей, которые изготовлены из алюминия не рекомендуется, так как может произойти химическое взаимодействие.
  2. Внутреннюю часть гильзы нужно обработать с помощью кварцево-вазелиновых паст.
  3. Теперь пришло время подготовить жилы соединяемых проводов. На этом этапе нужно снять изоляцию с проводов.
  4. После удаления изоляции жилы нужно зачистить. В конце этого этапа поверхность провода должна приобрести металлический блеск.
  5. Наденьте на подготовленные провода соединительную гильзу. При выполнении этой работы нужно следить, чтобы концы соединяемых проводов состыковывались между собой в центре гильзы.
  6. Выполните опрессовывание специального инструмента. Действие необходимо выполнять до полного соприкосновения матриц.
  7. Заизолируйте место соединения. Для этого можно воспользоваться изолентой или термоусадочной трубкой. Чтобы запаять трубку следует использовать строительный фен.

Это основные этапы, которые потребуется выполнить для организации качественной опрессовки. Технологию можно использовать для соединения проводов с большим сечением или для проводов в линии с высокой нагрузкой.

Распространенные ошибки при опрессовывании

Достаточно часто у мастеров нет специальных инструментов для опрессовки. В этом случае вы можете использовать плоскогубцы. Однако, делать это не рекомендуется, так как на клещах присутствуют специальные матрицы.

Клещи для опрессовки гильз

При отсутствии медной соединительной гильзы нужного размера можно использовать обычную трубку. Свободное пространство между и стенкой медной трубки можно заполнить с помощью кусков других жил. Если вы купили ГМЛ с неподходящим поперечным сечением тогда некоторые потребители срезают часть проводника.

Если была выбрана слишком большая ГМЛ тогда при соединении многопроволочных проводов их нельзя складывать вдвое и засовывать в гильзу. Чтобы соединить провода с помощью гильзы не нужно использовать паяльник или сварочный аппарат.

Рекомендуем прочесть: vse-elektrichestvo.ru/elektromontazh/instrumenty-elektrika/passatizhi-dlya-elektrika.html.

vse-elektrichestvo.ru

Гильзы для опрессовки проводов: типы и размеры

Содержание:
  1. Что такое опрессовка проводов
  2. Порядок выполнения опрессовки проводов
  3. Типы гильз для опрессовки
  4. Выбор нужных гильз для опрессовки

При монтаже электрических сетей большое значение имеет быстрота и надежность соединения кабелей и проводов. Этот вопрос особенно актуален, поскольку в каждой электрической схеме присутствует немало таких точек. Существует множество способов соединений, среди которых наиболее популярны сварка или пайка, а также скрутки или клеммные колодки. Все эти методы достаточно эффективны, со своими плюсами и минусами.

Для получения по-настоящему качественных соединений, используется опрессовка, создающая хороший контакт между проводами и защищающая их от окислительных процессов. Одной из основных деталей, применяемых в данном методе, являются гильзы для опрессовки проводов, с помощью которых получаются неразъемные соединения. Это считается основным недостатком, поскольку в дальнейшем разделить их возможно только механически путем разрезания концов состыкованных проводников.

Что такое опрессовка проводов

В чем же заключается суть и основные преимущества опрессовки?

Дело в том, что при обычном зажиме многожильных проводников, их концы нередко раздавливаются, распушаются и даже разрушаются. Такие проводки уже не используются вместе с остальными, в результате места соединений нагреваются и в дальнейшем прогорают.

Кроме того, медные провода, под действием кислорода и влажности, со временем темнеют и окисляются, что приводит к потере качества контакта. Метод опрессовки позволяет устранить все эти проблемы за счет многократного повышения надежности соединений. Концы проводов, обжатые гильзами, считаются недоступными для проникновения внутрь воздуха. Сама гильза надежно защищает провода от повреждений, а ее покрытие исключает агрессивное воздействие внешней среды.

Суть данного метода заключается в том, что в процессе опрессовки происходит совместная деформация жил соединяемых проводов и самой гильзы, куда они вставляются. Во время сжатия гильза деформируется и максимально сдавливает жилы. В результате, все неровности, имеющиеся на поверхности металла, входят в зацепление между собой, обеспечивая, тем самым, надежный контакт.

Кроме гильз, в процессе опрессовки принимают участие специальные обжимные устройства. Они разделяются на три основных типа:

  • Двухгубочные. Внешний вид напоминает пассатижи. Оборудованы двумя губками и системой усиления сжатия. Подходят не только для работы с гильзами, но и с наконечниками.
  • Четырехгубочные. Предназначены для работы только с гильзами.
  • Шестигубочные. Применяются достаточно редко, в основном профессиональными электриками.

При выполнении работы также понадобится инструмент для снятия изоляции и резак, выполняющий точные ровные срезы. Использование такого инструмента позволяет значительно повысить качество соединений.

Порядок выполнения опрессовки проводов

Опрессовка проводов выполняется в определенном порядке:

  • Конец проводника обрезается резаком, как можно более точно. В этом случае гильза наденется легко, без замятия отдельных проводков.
  • Сам провод отмечается на нужную длину и частично оголяется по длине гильзы. Все операции должны выполняться очень осторожно, чтобы не повредить проводки. При повреждение контакт значительно ухудшится и эффект от такого соединения будет существенно снижен. Запрещается скручивать провода перед надеванием их на гильзу, поскольку наиболее качественный обжим происходит при параллельном расположении проводков, что увеличивает их контакт между собой. Скрученные провода пересекаются, придавливаются в местах обжима и деформируются.
  • Гильза аккуратно надевается на оголенную часть проводника, при этом ее можно немного покрутить.
  • Остается только вставить гильзу в соответствующий зажим и обжать.

Использование гильзования рекомендуется в электрооборудовании, работающем с большими токами. В некоторых случаях сечение провода не позволяет использовать другой вид соединений. Иногда просто отсутствует свободное место в распределительной коробке, и провода приходится соединять за ее пределами. Все эти проблемы легко решаются путем опрессовки различными типами гильз.

Типы гильз для опрессовки

Качество опрессовки во многом зависит от правильного выбора того или иного типа гильз. Прежде всего, они отличаются материалом исполнения, поскольку медный провод должен обжиматься и соответствующими медными гильзами.

Эти изделия представлены в двух видах и маркируются следующим образом:

  • ГМ – гильзы медные, изготовленные из чистой меди, не имеющие никакого покрытия и ничем не обработанные. Своим внешним видом они напоминают обычные отрезки медных трубок.
  • ГМЛ – гильзы медные луженые. Их поверхность покрывает специальный слой сплава олова и висмута. За счет этого предотвращается окисление и коррозия.

Ни в коем случае нельзя опрессовывать гильзами ГМЛ алюминиевые провода, как советуют некоторые недобросовестные специалисты. Дело в том, что в процессе опрессовки происходит деформация поверхностного слоя гильзы, что в дальнейшем рано или поздно вызовет коррозийную реакцию между медью и алюминием.  Соединение алюминиевых проводов выполняется с помощью специальных изделий, выполненных из такого же металла и обозначенных маркировкой ГА.

Для комбинированного соединения проводов существуют специальные гильзы, обозначенные как ГАМ – гильзы алюминиево-медные. Такая трубка состоит из двух частей и позволяет соединять встык провода из разнородных металлов.

Наиболее современным вариантом считается изделие ГСИ – гильза соединительная изолированная. Основа состоит из обычной луженой трубки, покрытой сверху слоем ПВХ изоляции. Такие гильзы используются для опрессовки медных проводов. Клещи надеваются поверх изоляционного слоя, после чего производится сжатие. Готовый узел после обжатия не требует дополнительной изоляции.

После буквенных обозначений в маркировке присутствуют еще и цифры. Они соответствую сечению провода, на который рассчитана гильза. Например, размеры гильз ГМЛ представлены широким ассортиментом и предназначены для проводников, сечением 2,5-300 мм2. То есть, с увеличением сечения проводника, возрастает и размер самой гильзы. Комбинированные изделия маркируются двумя цифрами через дробь: первая соответствует сечению медного проводника, а вторая – алюминиевого.

Гильзы для опрессовки выпускаются в различном конструктивном исполнении. В основном они изготавливаются в виде полых трубок, полностью гладких изнутри. В некоторых конструкциях внутри устанавливается перегородка, регулирующая глубину захода проводников. Обычно с перегородками выпускаются комбинированные гильзы, где коммутация проводов осуществляется встык.

Выбор нужных гильз для опрессовки

Перед тем, как начинать опрессовку, нужно сделать правильный выбор гильзы для конкретного проводника. Следует учитывать, что у изделий одного сечения от разных производителей, может отличаться толщина и диаметр входного отверстия. Поэтому не всегда один и тот же инструмент подходит для опрессовки двух разных гильз под провода с одинаковым сечением.

Для обеспечения высокого качества соединения нужно выполнять следующие рекомендации:

  • Жила, очищенная от изоляции, должна точно совпадать с диаметром гильзы.
  • Допустимый люфт должен быть минимальным.
  • Алюминиевая гильза точно соответствует сечению провода.
  • Выбор гильз для медных проводов осуществляется по специальным таблицам или путем замеров диаметра жилы штангенциркулем.

electric-220.ru

Гильзы медные луженые под опрессовку ГМЛ ГОСТ 23469.3-79

Тип: ГМЛ (ГОСТ 23469.3-79)
  • Пред­наз­на­че­ны для соединения опрессовкой медных ка­бе­лей и про­во­дов
  • Материал: электротехническая медь мар­ки М2
  • Покрытие: олово-висмутовое лужение (климатическое исполнение «Т2»)
  • Рабочее напряжение: до 10 кВ
  • Гильзы имеют сквозную конструкцию
  • Матовое лужение с добавками висмута обеспечивает повышенную коррозионную стойкость защитного покрытия
  • Внутренний и внешний диаметры гильз ГОСТ 23469 соответствуют размерам труб, из которых изготавливаются наконечники ГОСТ 7386
  • Гильзы по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости. Для монтажа стандартных жил 2-го и 3-го классов гибкости рекомендован выбор размеров по специальной таблице
  • Гильза ГМЛ 1.5* - нестандартное исполнение
  • Специальная серия высокоточных матриц MW-образной формы для опрессовки. Матрицы совместимы с гидравлическими прессами «КВТ»
  • Комплексное решение от производителя:
Дополнительная информация
Вопросы и ответы
Вопросы и ответы
  • Выбор гильз – ГМЛ или ГМЛ(о)
    • Линейка медных гильз ГМЛ охватывает диапазон от 2.5 до 240(300) мм². Гильзы ГМЛ (о) перекрывают диапазон сечений от 1.5 до 25 мм². Поэтому, если говорить о выборе и сравнении, то это касается исключительно диапазона мелких сечений. Основное отличие двух типов гильз конструктивное. Соединители ГМЛо имеют разделительный стопор, расположенный по центру гильзы. Помимо наличия стопора, образующего естественный уступ и ограничивающего заведение провода в гильзу глубже, чем это необходимо, на месте стопора присутствуют два контрольных окна позволяющих визуально проконтролировать заход и состояние жил до и после опрессовки. Наличие разделительного стопора и визуального контроля уменьшает число монтажных ошибок и не позволяет, к примеру, завести жилу с одной стороны гильзы на 2/3 длины, а с другой на 1/3. Благодаря перегородке жилы соединяемых кабелей встретятся ровно по центру гильзы, что будет гарантировать качество опрессованного соединения. При монтаже обыкновенных гильз ГМЛ сквозной конструкции по ГОСТ 23469.3-79, необходимо предварительно замерить длину снимаемой изоляции в половину длины гильзы, или, что уж совсем плохо и непрофессионально, действовать «на глазок» Еще одним преимуществом гильз ГМЛ (о) является их компактность: длина данных гильз меньше чем длина гильз ГМЛ. Однако, это ни коим образом не влияет на механическую прочность и качество контакта после опрессовки. Просто необходимая и оптимальная длина более точно рассчитана. Как известно, размеры монтируемого соединения являются немаловажным фактором, определяющим возможность или невозможность соединения и подключения в каждом конкретном случае. Также за счет меньшей материалоемкости гильзы ГМЛ (о) дешевле, чем аналоги серии ГМЛ.
  • Выбор между клиновидной и шестигранной опрессовкой
    • Шестигранная опрессовка эффективна тогда, когда внешний диаметр жилы хорошо подогнан к внутреннему диаметру хвостовика наконечника. Опрессованное шестигранником соединение обладает значительной механической прочностью и обеспечивает большую площадь электрического контакта между наконечником и жилой. Точно подобранное сочетание матрицы и наконечника делает соединение жила-наконечник практически герметичным и не повреждает отдельные проводники, из которых состоит кабельная жила. Это очень «щадящий» и эстетически совершенный вид обжима, максимально приближенный к естественной форме кабеля. Клиновидная (точечная) опрессовка хороша в тех случаях, когда внутренний диаметр хвостовика наконечника превышает размер кабельной жилы или когда требуется опрессовать моножилу. Определенным преимуществом клиновидных матриц является их универсальность. Так прессами ПМУ-120 или ПМУ-240 «КВТ» можно опрессовать практически любые наконечники любой серии и стандарта.
  • Наращивание кабельной жилы для монтажа наконечника большего сечения
    • Принципиально такой вариант возможен, хотя и не очень желателен. Следует стремиться к тому, чтобы изначально наконечник был подобран оптимально. Тем не менее, в тех случаях, когда наконечник слишком велик для данного кабеля или слишком свободно болтается на жиле провода или же не обжимается матрицами ситуацию все еще можно исправить. Для этого нужно отрезать кусок кабеля длиной равной глубине захода жилы в наконечник. Достать и распотрошить жилу на отдельные проволочки. Теперь, заведя жилу в наконечник, необходимо максимально плотно забить остающееся свободное пространство хвостовика проволочками жилы. В таком случае опрессовка будет прочной и надежной. За переходное сопротивление можно не волноваться, поскольку максимальные нагрузки рассчитываются по сечению кабеля, которое меньше номинала наконечника.
  • Жила кабеля не влезает в наконечник
    • Начнем с того, чего делать категорически нельзя. Нельзя обрезать несколько проволочек жилы, для того, чтобы она вошла в наконечник! Нельзя подтачивать жилу напильником (в случае однопроволочной жилы) для того чтобы уменьшить ее размер! Иными словами, никоим образом нельзя уменьшать сечение жилы, если конечно, Вы не переквалифицировались из электрика в пиротехника. Теперь о том, что делать можно. Если жила секторная и не влезает в наконечник, ее необходимо скруглить специальными матрицами НМ-300-С «КВТ». Если жила круглая, лучше всего подобрать наконечник или гильзу таким образом, что бы жила кабеля заходила в хвостовик с минимальным зазором.
  • Инструмент для опрессовки моножилы
    • Важно не столько то, каким именно инструментом пользоваться, а каким типом матриц укомплектован инструмент. Выбор следует остановить на инструменте с клиновидными матрицами. При этом нужно помнить, что часто моножила определенного сечения оконцовывается наконечниками с номиналом на одно или даже два сечения меньше. В ручных пресс-клещах СТК-05, СТВ-05 и им подобным, трудности могут возникнуть при опрессовке крайних сечений диапазона: 6 и 10 мм². Пресс-клещи моделей ПК-16 и ПК-35 «КВТ» не смотря на то, что имеют клиновидный тип матриц, предназначены для опрессовки только на многопроволочных жилах, поскольку моножилу они просто не продавят. Мелкие сечения можно обжимать прессом ПКГу-50 «КВТ», предварительно поменяв установленные по умолчанию шестигранные матрицы на клиновидные. Вообще, перед оконцеванием однопроволочных жил следует сначала определиться, нужен ли наконечник в принципе, потому что, как известно, провода мелких сечений чаще всего монтируются без всяких наконечников непосредственно в клемму или загибаются петлей вокруг крепежного винта с шайбой. Идеальным инструментом для обжима силовых наконечников крупных сечений будут механические пресса ПМУ-120 «КВТ» и ПМУ-240 «КВТ», а так же гидравлический пресс ПГРс-240 «КВТ».
  • Производство изделий по чертежам заказчика
    • В дополнение к основному номенклатурному ряду кабельных наконечников и гильз, серийно выпускаемых заводом «КВТ», возможно изготовление партий нестандартных изделий по индивидуальным заказам. Инженеры завода «КВТ» могут также оказать помощь в разработке, сопровождении технической документации и в проведении необходимых испытаний.
  • Соединение однопроволочной и многопроволочной жилы кабеля одной гильзой
    • Можно. Единственный момент, на который нужно будет обратить внимание – что для опрессовки как минимум той части гильзы, в которой находится моножила, следует выбрать пресс с точечными (клиновидными) матрицами.
  • Использование таблицы подбора наконечников для опрессовки алюминиевых наконечников по ГОСТ
    • По алюминиевым гостовским наконечникам, ситуация на порядок лучше, чем с аналогичными медными наконечниками. Номинал алюминиевых наконечников ТА по ГОСТ 9581-80 соответствует номиналу кабельных алюминиевых жил 1-го и 2-го классов. То есть сечение любого из существующих алюминиевых кабелей (если жила круглая) соответствует номиналу алюминиевого или алюмо-медного наконечника по ГОСТ 9581-80.
  • Технология производства наконечников «КВТ»
    • В презентационных материалах компании KLAUKE действительно говорится о том, что их медные наконечники обладают особой «текучестью» и пластичностью при опрессовке, поскольку «непосредственно перед лужением, они проходят термообработку». Актуальность термообработки объясняется необходимостью снятия внутренних напряжений металла, образовавшихся при штамповке. Явление, о котором говорит уважаемая компания понятно. Увеличение твердости металла (в данном случае, меди) в процессе любых механических операций, будь то штамповка или гибка, действительно имеет место и на профессиональном жаргоне, применительно к штамповке, носит название «наклеп». Однако абсолютно непонятно, какое отношение эти известные процессы имеют к медным наконечникам, сделанным из трубы. Ведь «наклепу» и стрессу подвергается не трубная часть, а сплющиваемая лопатка и переходная зона деформации лопатка-хвостовик. Каким образом затвердение металла коснется трубной части, на которой и производится опрессовка?! Совершенно по-другому ситуация обстоит с изолированными наконечниками, наконечниками под пайку и штифтовыми наконечниками. Характерной особенностью этих типов наконечников является то, что все они сделаны из листа, а не из трубы. Все они миниатюрны, поэтому «наклеп» и стресс, возникшие в одном месте, отзываются в близлежащих. И самое главное, для того, чтобы превратить изначально плоскую контактную часть таких наконечников в круглую, требуется не один, а от 2 до 4 ударов пресса, выполняющего данную операцию. Именно В ЭТОМ СЛУЧАЕ отпуск наконечников и приведение их к мягкому, пластичному состоянию в термопечи становится абсолютно необходимым. Данный производственный этап — «дополнительная обработка перед лужением», в обязательном порядке присутствует для наконечников под пайку, наконечников НШП и изолированных наконечников, выпускаемых на заводе «КВТ». Возвращаясь к технологии «КВТ» по наконечникам, сделанным из трубы, следует отметить, что медная труба, используемая при их производстве, заказывается изначально — только мягкая. А потому, на наш взгляд, термическая обработка перед лужением здесь не требуется. Термический отпуск изделий был бы оправдан в единственном случае — если заказывается более дешевая твердая медная труба.
  • Пайка как самый надежный метод контактных соединений
    • За последние 60 лет, техника опрессовки продвинулась достаточно далеко. Появилось новое поколение различных видов наконечников, которые предполагают исключительно непаянный способ соединения, а также профессиональный инструмент и калиброванные матрицы для обжима каждого типа наконечников. Развитие технического прогресса, стимулировавшее новые технологии контактных соединений, убедительно показывает правильность тренда: и авиастроение, и космическая отрасль, не говоря уже об обычной электромонтажной практике, практически полностью перешли на непаянные технологии. Немаловажным является так же вопрос здоровья, поскольку, в большинстве своем, в России пайка по-прежнему осуществляется припоями, содержащими свинец.
  • Выбор наконечников – луженые или нелуженые
    • Оба типа наконечников хороши. Вопрос, в каких условиях предполагается их эксплуатация. Например, если монтаж происходит в условиях континентального климата (в Сибири, Казахстане) или в засушливых районах (Узбекистане или Туркмении), можно без ограничения использовать нелуженые медные наконечники. Однако, если электрические установки эксплуатируются в условиях морского климата (не важно, субтропики это или арктический холодный климат, как на Кольском), либо ситуация с загрязнением атмосферы оставляет желать лучшего (как в Москве), луженые наконечники скорее обязательны.
Сопутствующие товары
Сопутствующие товары
Информационные материалы
Информационные материалы

всего позиций: 15

techelectro.ru

Гильза ГМЛ

Чтобы добиться бесперебойной подачи электроэнергии следует обеспечить надежное соединение всех проводов. Обычно для решения подобных целей применяется способ скрутки, однако он не всегда надежный. Все провода, которые соединяются подобным образом склонны к перегреву и окислению. Чтобы избежать подобных проблем следует использовать медные гильзы.

Гильза ГМЛ

Медная гильза луженная

В этой статье мы рассмотрели все особенности медных гильз, которые проходили лужение. Эти атрибуты отлично подойдут для соединения проводов.

Что такое ГМЛ

Медные гильзы обозначаются как ГМ. ГМЛ – это медная гильза, которая проходит процедуру лужения. После изготовления на нее наносится специальный олово-висмутовый слой. Особенно необходимо это для изделий, которые выполнены из меди, так как они могут подвергаться окислению.

Гильза ГМЛ

ГМЛ представлены в широком ассортименте

Специальное покрытие обеспечивает надежную защиту от образования коррозии. Однако необходимо помнить, что использовать подобные изделия с алюминиевыми проводами запрещается. Это объясняется тем, что при сжатии защитное покрытие может разрушиться и гильза ГМЛ вступит в химическую реакцию с алюминием.

Основные типы гильз

Соединительные гильзы могут иметь следующие разновидности:

  1. ГА. Это обозначение говорит о том, что изготовление гильзы происходило из алюминия. Такой тип можно использовать только для соединения алюминиевых проводов.
  2. ГАМ. Это комбинированный тип, который пользуется популярностью. Продукцию можно использовать для стыковых соединений алюминиевых и медных проводов.
  3. ГСИ. Соединительные гильзы представляют собою луженные изделия, на которые будет наноситься поливинилхлоридная изоляция. Обжим происходит с помощью специальных клещей прямо через покрытие.

Чтобы обеспечить соединение в контрольно-измерительных приборах или электрощитах можно использовать трубки для соединения силовых кабелей. Кабельные гильзы будут обладать высокой устойчивостью к деформированию и смогут защитить провод от различных механических повреждений.

Разновидности кабельных гильз

В зависимости от способа монтажа гильзы можно разделить на следующие категории:

  • для пайки;
  • для опрессовки;
  • для соединения болтами.

Каждый отдельный тип может иметь свои собственные особенности, с которыми нужно ознакомиться заранее.

Выбор сечения

Размеры и сечение может быть разнообразным. Минимальное сечение на сегодняшний день составляет 1.5 кв. мм. Медные луженные гильзы по сечению должны полностью соответствовать проводу. Конструкция гильз также может быть разнообразной. В зависимости от конструкции можно выделить следующие разновидности:

  1. Сквозная. Конструкция этой гильзы наиболее простая и представляет собою обычную трубку.
  2. ГМЛ с перегородкой посредине. Этот тип можно использовать для стыкового соединения.

    Гильза ГМЛ

    Сечение гильз

Удлиненные провода можно соединять с помощью специальных трубок, которые оборудованы перегородками. Принцип сжатия гильзы достаточно прост. Для этого достаточно просто воспользоваться пресс клещами для опрессовки гильз. Чтобы обеспечить надежность, сжимать гильзу лучше в нескольких местах. После выполнения этих этапов потребуется выполнить изоляцию с помощью термоусадочной трубки.

Этапы обжима

Для выполнения опрессовки с помощью гильз нужно придерживаться следующих этапов:

  1. Первым делом определитесь, какой именно тип гильз вы планируете использовать. Материал провода должен полностью соответствовать материалу гильзы. Медные соединительные средства использовать для кабелей, которые изготовлены из алюминия не рекомендуется, так как может произойти химическое взаимодействие.
  2. Внутреннюю часть гильзы нужно обработать с помощью кварцево-вазелиновых паст.
  3. Теперь пришло время подготовить жилы соединяемых проводов. На этом этапе нужно снять изоляцию с проводов.
  4. После удаления изоляции жилы нужно зачистить. В конце этого этапа поверхность провода должна приобрести металлический блеск.
  5. Наденьте на подготовленные провода соединительную гильзу. При выполнении этой работы нужно следить, чтобы концы соединяемых проводов состыковывались между собой в центре гильзы.
  6. Выполните опрессовывание специального инструмента. Действие необходимо выполнять до полного соприкосновения матриц.
  7. Заизолируйте место соединения. Для этого можно воспользоваться изолентой или термоусадочной трубкой. Чтобы запаять трубку следует использовать строительный фен.

Это основные этапы, которые потребуется выполнить для организации качественной опрессовки. Технологию можно использовать для соединения проводов с большим сечением или для проводов в линии с высокой нагрузкой.

Распространенные ошибки при опрессовывании

Достаточно часто у мастеров нет специальных инструментов для опрессовки. В этом случае вы можете использовать плоскогубцы. Однако, делать это не рекомендуется, так как на клещах присутствуют специальные матрицы.

Гильза ГМЛ

Клещи для опрессовки гильз

При отсутствии медной соединительной гильзы нужного размера можно использовать обычную трубку. Свободное пространство между и стенкой медной трубки можно заполнить с помощью кусков других жил. Если вы купили ГМЛ с неподходящим поперечным сечением тогда некоторые потребители срезают часть проводника.

Если была выбрана слишком большая ГМЛ тогда при соединении многопроволочных проводов их нельзя складывать вдвое и засовывать в гильзу. Чтобы соединить провода с помощью гильзы не нужно использовать паяльник или сварочный аппарат.

Рекомендуем прочесть: vse-elektrichestvo.ru/elektromontazh/instrumenty-elektrika/passatizhi-dlya-elektrika.html.

dekormyhome.ru


Каталог товаров
