И то, что ко всему привыкаешь и то, что с кем поведешься от того и наберешься - прописные истины. Вот и я привык к своему мультиметру и когда его кто-то хватает (извините, берёт попользоваться) – меня «жаба душит». Сказать ничего не могу, это от меня домочадцы подцепили некоторое количества вируса радиолюбительства и теперь имеют потребность померить напряжение батареек в пульте, аккумулятора в телефоне и т.д. Терпел. Пока не услышал, что некоторые граждане заинтересовались напряжением в розетках. Откуда появилась эта измерительная головка уже не помню, но всегда считал её «убитой в ноль» - ошибался. При проверке выяснилась её полная адекватность. Вот только внешний вид... Разобрал по максимуму. Корпус отмыл, верхнюю часть подклеил. Со шкалы кончиком лезвия маленького канцелярского ножа соскрёб лишние нолики. Получилась шкала на 15 вольт. Вместо сопротивления на 150к запаял в колодку перемычку. Отломанный кончик стрелки вернул на место при помощи кусочка изоляции и клея. Стрелка, конечно, нуждалась в балансировке. Сделал по следующей технологии уравновешивания стрелки имеющимися противовесами с капельками припоя на них (двигаем хорошо разогретым паяльником, эти самые капельки). Имеющиеся углубления в верхней части корпуса заполнил при помощи паяльника пластмассой и выровнял напильником, затем мелкой и потом самой мелкой шкуркой, наконец, покрасил и вставил в неё на клей вырезанное стекло. Покрасил и внутреннюю металлическую планку (чтоб всё в цвет), просушил и собрал. Внешний шарм появился. А для придания технического изыска дополнил измерительную головку переключателем на три положения и тремя резисторами. Измерительная головка стала обладательницей трёх пределов измерения: на 3, 15 и 30 вольт. Вот картинка печатной платы и схемы по совместительству: Остановлюсь на моменте сборки. Как оказалось, научиться выколупывать компаунд из зазора между нижней и верхней частями измерительных головок и тем самым их разъединять не проблема, проблема их соединить. Ну не заморачиваться же, в самом деле, их заливкой компаундом по новой. Соединяю так: В самом уголке сверлю отверстие несколько меньшее диаметром, чем приготовленные саморезы (исключительно алюминиевые) и... А если кого смущает возможность проникновения вовнутрь пыли, то для этого есть пластилин. По готовности измерителя (назвал его вольтметром первого уровня) проинструктировал причастных и выдал в пользование. Прибор понравился, особенно тем, что всего одна «кнопочка». В розетку просил щупы не толкать – лучше сразу гвоздики. С пожеланием успеха, Babay. Форум по стрелочникам Обсудить статью СТРЕЛОЧНЫЙ ВОЛЬТМЕТР radioskot.ru Вольтметр (вольт + греч. μετρεω «измеряю») — измерительный прибор непосредственного отсчёта для определения напряжения или ЭДС в электрических цепях. Подключается параллельно нагрузке или источнику электрической энергии. Идеальный вольтметр должен обладать бесконечно большим внутренним сопротивлением. Поэтому чем выше внутреннее сопротивление в реальном вольтметре, тем меньше влияния оказывает прибор на измеряемый объект и, следовательно, тем выше точность и разнообразнее области применения. Аналоговые электронные вольтметры содержат, помимо магнитоэлектрического измерительного прибора и добавочных сопротивлений, измерительный усилитель (постоянного или переменного тока), который позволяет иметь более низкие пределы измерения (до десятков — единиц милливольт и ниже), существенно повысить входное сопротивление прибора, получить линейную шкалу на малых пределах измерения переменного напряжения. Принцип работы вольтметров дискретного действия состоит в преобразовании измеряемого постоянного или медленно меняющегося напряжения в электрический код с помощью аналого-цифрового преобразователя, который отображается на табло в цифровой форме. Принцип действия диодно-компенсационных вольтметров состоит в сравнении с помощью вакуумного диода пикового значения измеряемого напряжения с эталонным напряжением постоянного тока с внутреннего регулируемого источника вольтметра. Преимущество такого метода состоит в очень широком рабочем диапазоне частот (от единиц герц до сотен мегагерц), с весьма хорошей точностью измерения, недостатком является высокая критичность к отклонению формы сигнала от синусоиды. В настоящее время разработаны новые типы вольтметров, такие как В7-83 (пробник 20 мм) и ВК3-78 (пробник 12 мм), с характеристиками аналогичными диодно-компенсационным. Последние в скором времени могут быть допущены к применению в качестве рабочих эталонов. Из иностранных аналогов можно выделить вольтметры серии URV фирмы Rohde&Schwarz с пробниками диаметром 9 мм. Импульсные вольтметры предназначены для измерения амплитуд периодических импульсных сигналов с большой скважностью и амплитуд одиночных импульсов. Фазочувствительные вольтметры (векторметры) служат для измерения квадратурных составляющих комплексных напряжений первой гармоники. Их снабжают двумя индикаторами для отсчета действительной и мнимой составляющих комплексного напряжения. Таким образом, фазочувствительный вольтметр дает возможность определить комплексное напряжение, а также его составляющие, принимая за нуль начальную фазу некоторого опорного напряжения. Фазочувствительные вольтметры очень удобны для исследования амплитудно-фазовых характеристик четырехполюсников, например усилителей. Селективный вольтметр способен выделять отдельные гармонические составляющие сигнала сложной формы и определять среднеквадратичное значение их напряжения. По устройству и принципу действия этот вольтметр аналогичен супергетеродинному радиоприёмнику без системы АРУ, в качестве низкочастотных цепей которого используется электронный вольтметр постоянного тока. В комплекте с измерительными антеннами селективный вольтметр можно применять как измерительный приёмник. org-wikipediya.ru Вольтметр, собранный по этой схеме показал высокую точность показаний, по сравнению с китайскими мультиметрами, его можно применять и как лабораторный.
Для данного вольтметра корпус не изготавливался, вольтметр был встроен в корпус электролизера, для контроля напряжения на электродах, вместо штатного стрелочного вольтметра.
Так же данная схема вольтметра может быть переделана в амперметр.
Схема изменений приведена ниже electronics-lab.ru Вольтметр (вольт + греч. μετρεω «измеряю») — измерительный прибор непосредственного отсчёта для определения напряжения или ЭДС в электрических цепях. Подключается параллельно нагрузке или источнику электрической энергии. Идеальный вольтметр должен обладать бесконечно большим внутренним сопротивлением. Поэтому чем выше внутреннее сопротивление в реальном вольтметре, тем меньше влияния оказывает прибор на измеряемый объект и, следовательно, тем выше точность и разнообразнее области применения. Аналоговые электронные вольтметры содержат, помимо магнитоэлектрического измерительного прибора и добавочных сопротивлений, измерительный усилитель (постоянного или переменного тока), который позволяет иметь более низкие пределы измерения (до десятков — единиц милливольт и ниже), существенно повысить входное сопротивление прибора, получить линейную шкалу на малых пределах измерения переменного напряжения. Принцип работы вольтметров дискретного действия состоит в преобразовании измеряемого постоянного или медленно меняющегося напряжения в электрический код с помощью аналого-цифрового преобразователя, который отображается на табло в цифровой форме. Принцип действия диодно-компенсационных вольтметров состоит в сравнении с помощью вакуумного диода пикового значения измеряемого напряжения с эталонным напряжением постоянного тока с внутреннего регулируемого источника вольтметра. Преимущество такого метода состоит в очень широком рабочем диапазоне частот (от единиц герц до сотен мегагерц), с весьма хорошей точностью измерения, недостатком является высокая критичность к отклонению формы сигнала от синусоиды. В настоящее время разработаны новые типы вольтметров, такие как В7-83 (пробник 20 мм) и ВК3-78 (пробник 12 мм), с характеристиками аналогичными диодно-компенсационным. Последние в скором времени могут быть допущены к применению в качестве рабочих эталонов. Из иностранных аналогов можно выделить вольтметры серии URV фирмы Rohde&Schwarz с пробниками диаметром 9 мм. Импульсные вольтметры предназначены для измерения амплитуд периодических импульсных сигналов с большой скважностью и амплитуд одиночных импульсов. Фазочувствительные вольтметры (векторметры) служат для измерения квадратурных составляющих комплексных напряжений первой гармоники. Их снабжают двумя индикаторами для отсчета действительной и мнимой составляющих комплексного напряжения. Таким образом, фазочувствительный вольтметр дает возможность определить комплексное напряжение, а также его составляющие, принимая за нуль начальную фазу некоторого опорного напряжения. Фазочувствительные вольтметры очень удобны для исследования амплитудно-фазовых характеристик четырехполюсников, например усилителей. Селективный вольтметр способен выделять отдельные гармонические составляющие сигнала сложной формы и определять среднеквадратичное значение их напряжения. По устройству и принципу действия этот вольтметр аналогичен супергетеродинному радиоприёмнику без системы АРУ, в качестве низкочастотных цепей которого используется электронный вольтметр постоянного тока. В комплекте с измерительными антеннами селективный вольтметр можно применять как измерительный приёмник. ru-wiki.orgСТРЕЛОЧНЫЙ ВОЛЬТМЕТР. Фото вольтметр
СТРЕЛОЧНЫЙ ВОЛЬТМЕТР
Вольтметр — википедия фото
Два цифровых вольтметра. Верхний — коммерческая модель. Нижний сконструировали студенты Берлинского технического университета Классификация
Аналоговые электромеханические вольтметры
Аналоговые электронные вольтметры общего назначения
Цифровые электронные вольтметры общего назначения
Диодно-компенсационные вольтметры переменного тока
Импульсные вольтметры
Фазочувствительные вольтметры
Селективные вольтметры
Вольтметр(амперметр)на микроконтроллере Attiny2313 / Микроконтроллеры / Блоги по электронике

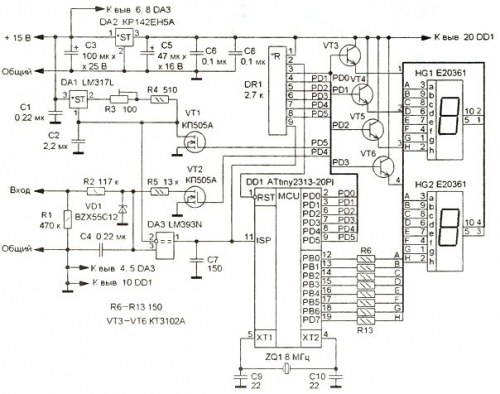

Предлагаю вашему вниманию конструкцию цифрового вольтметра, который также может быть переделан в амперметр. Схема была взята из журнала Радио №2 за 2010 год. Схема представлена на рисунке
Вольтметр предназначен для измерения напряжения до 0-99,99 в, этот интервал разбит на два участка – 0-9,999в и 10-99,99 в. Переключение с одного диапазона на другой –автоматическое. Входное сопротивление на первом участке – 470 кОм, на втором – около 100 кОм, абсолютная погрешность измерения на первом участке составляет ±3мв, напряжение питания – 15-20 в, потребляемый ток – 60мА(зависит от примененного семисегментного индикатора). Период повторения измерения – 100мс, максимальное время одного цикла преобразования при входном напряжении 9,999 в – 10мс. При превышении измеряемым напряжением 99,99 в на индикаторе отображается число «9999», которое мигает с частотой 2Гц. Полярность входного напряжения — положительная. Принцип работы вольтметра основан на методе преобразования измеряемого напряжения в частоту с помощью однократного интегрирования. Это позволяет по сравнению с микроконтроллерами, имеющими встроенные десятиразрядные АЦП, получить большую разрешающую способность в широком интервале измеряемого напряжения. Подсчет частоты, переключение пределов и вывод результатов измерения на светодиодный индикатор осуществляет микроконтроллер. Подробное описание работы можно прочитать в статье, в прилагаемом файле, так же исходный код и файл прошивкиdepositfiles.com/files/9p9spo2oo Теперь про доработку этого вольтметра. Резистор делителя напряжения R2 я сделал составным – резистор ПТМН – 0,5Вт 100кОм, ±0,25% и последовательно с ним многооборотный подстроечный СП5-2 на 22 кОм, резистор R5 поставил подстроечный СП3-39А на 15 кОм. Это было сделано для точного подбора сопротивления делителя напряжения при настройке вольтметра. Вольтметр собран на печатной плате. Плата была перерисована из статьи в программе sprint layout, файл печатки прилагается нижеdepositfiles.com/files/rsbo4oebv а вот печатка для SMD компонентовdepositfiles.com/files/zi6xq8x7f Микроконтроллер прошивался при помощи программатора STK 200/300, в программе CodeVisionAVR. Фьюзы для CodeVisionAVR
Фьюзы для Pony Prog

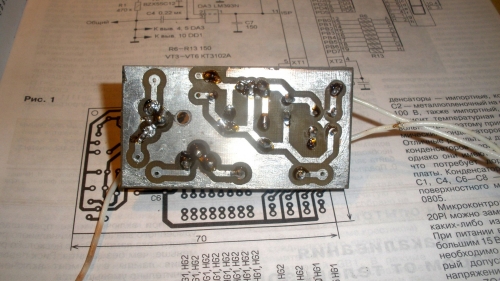

Питается вольтметр от трансформаторного блока питания с стабилизатором напряжения на микросхеме 7815, собранном по типовой схеме. Блок питания собран на печатной плате, так же на плате находится составной резистор R2 и R5. Файл печатной платы ниже.depositfiles.com/files/nsaa4kzkj Фото основной платы вольтметра

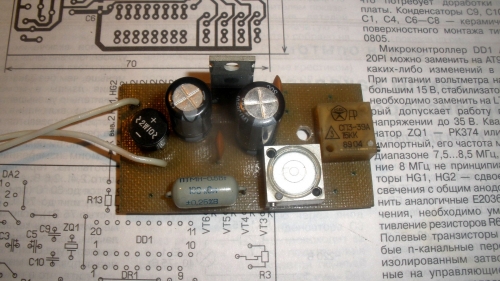

Фото блока питания
И теперь все в сборе
Настройка вольтметра заключается в установке резистором R3 тока зарядки конденсатора C2 и подбор сопротивления делителя напряжения. Предварительно делитель подстроечными резисторами настраивается – резистор R2 на сопротивление 117 кОм, резистор R5 на сопротивление 13 кОм. На вход прибора подают стабилизированное напряжение в интервале 9…9.8 в, контролируя образцовым вольтметром. Резистором R3 уравнивают показания налаживаемого и образцового вольтметров. Увеличивают напряжение до тех пор, пока вольтметр не переключится на второй диапазон измерений. Если показания вольтметра «зависли» при этом, то резисторами R2 и R5 добиваются переключения вольтметра на второй диапазон, после этого нужно повторить регулировку резистором R3. Подают на вольтметр максимально возможное напряжение до 100 в и резисторами R2 и R5 корректируют показания. Далее подают на вход от 5 до 10 в и при необходимости корректируют показания резистором R3. Проверяется показания вольтметра во всем диапазоне. Фото показаний вольтметра на первом диапазоне и образцового прибора Щ301-1.
Фото показаний вольтметра на втором диапазоне и образцового прибора Щ301-1.
Показания могут лежать в диапазоне от 0,00 до 99,99А.
Децимальная точка зафиксирована, старший разряд при показаниях, меньших 10А не горит.
Делитель изъят, вместо С4 стоит танталовый конденсатор К53-4 6,8мкФ — для усреднения. В сток транзистора VT1 добавил резистор 1ом, ёмкость-то большая, хоть немного ограничивает пиковый ток разряда.
Для имеющегося шунта необходимо пересчитать ёмкость С2: Сх=(Uпоказ./Uшунт)*С2, где Сх, мкФ — искомая ёмкость конденсатора, Uпоказ., мВ — требуемое максимальное показание амперметра, Uшунт, мВ — напряжение на шунте, соответствующее максимальному измеряемому току, С2 — 2,2мкФ. Пусть на шунте падает 300мВ. Для 10А получается: (1000/300)*2,2 = 7,33 мкФ. Ёмкость лучше округлить в большую сторону, до 8,2мкФ. Номинал резистора R4 придется подобрать, он будет меньше, чем в исходной схеме. Немного измененная прошивка прилагается ниже (так же и исход)depositfiles.com/files/r753yeofl
Ну вот и все! Оценивайте, комментируйте, критикуйте! Вольтметр — WiKi
