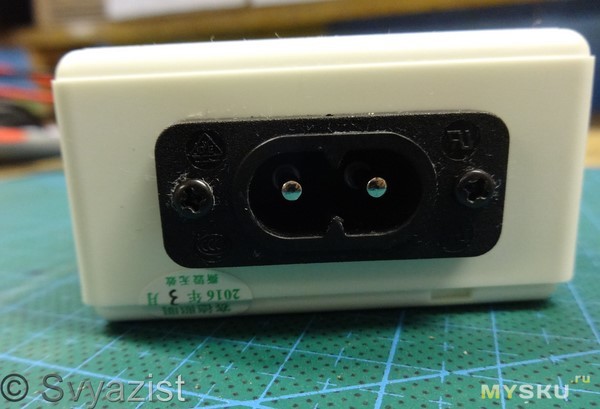

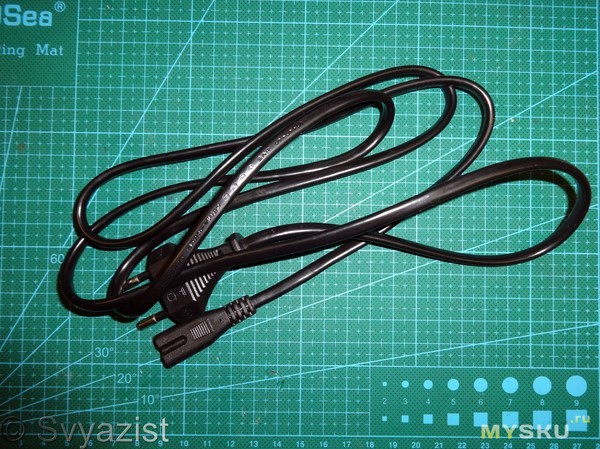

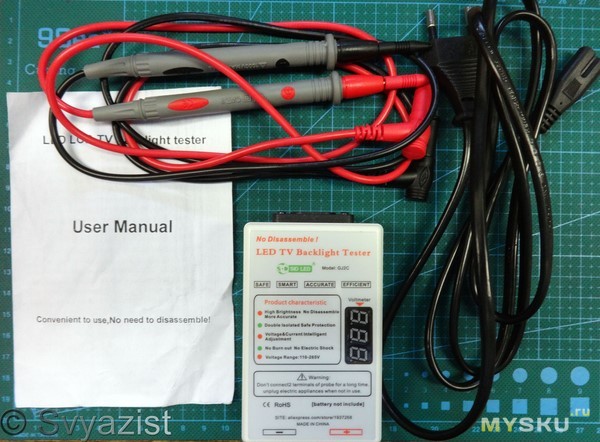

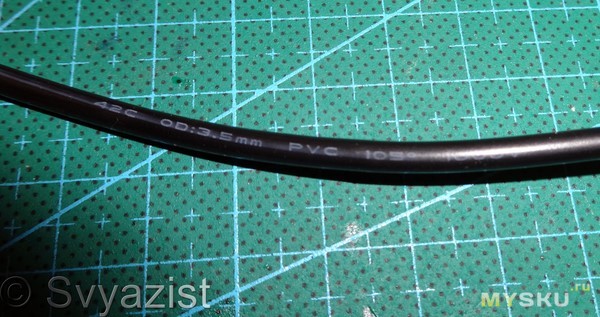

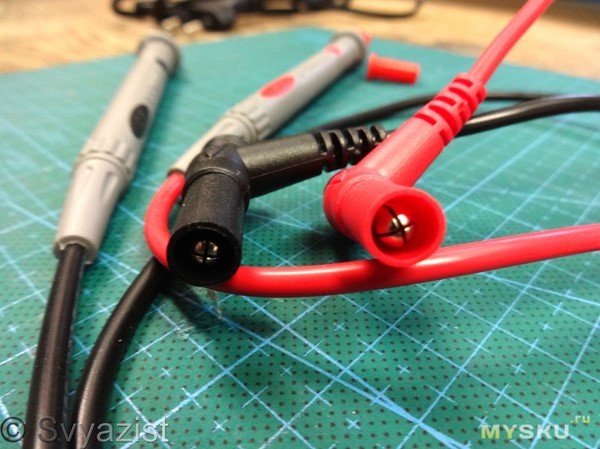

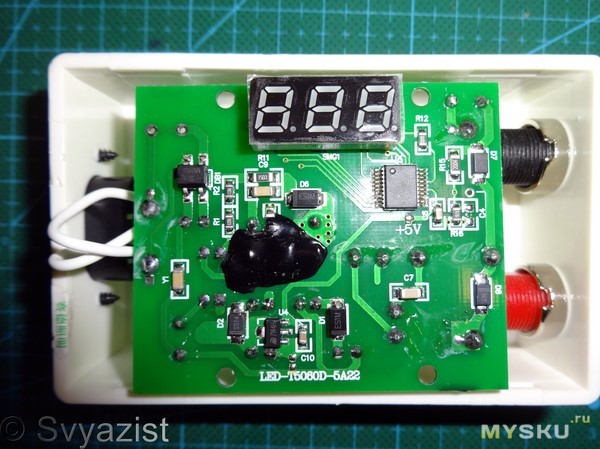

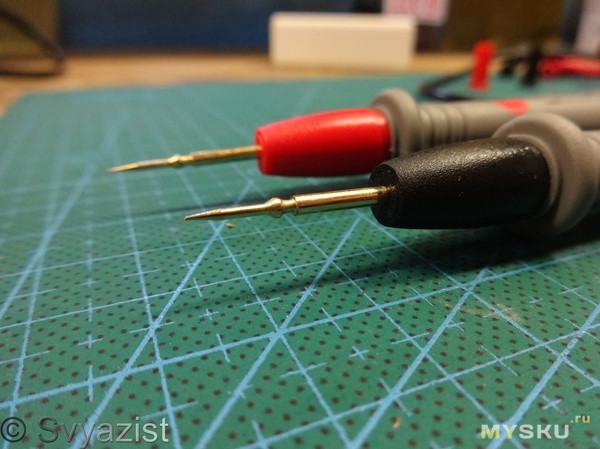

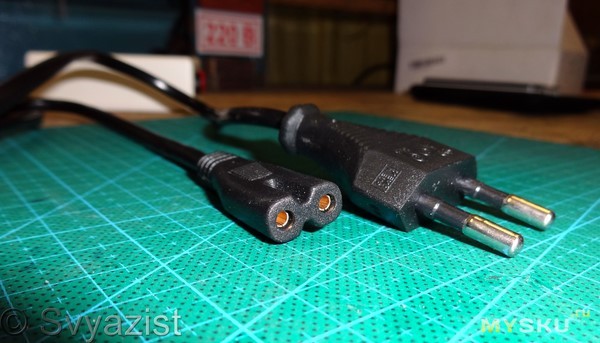

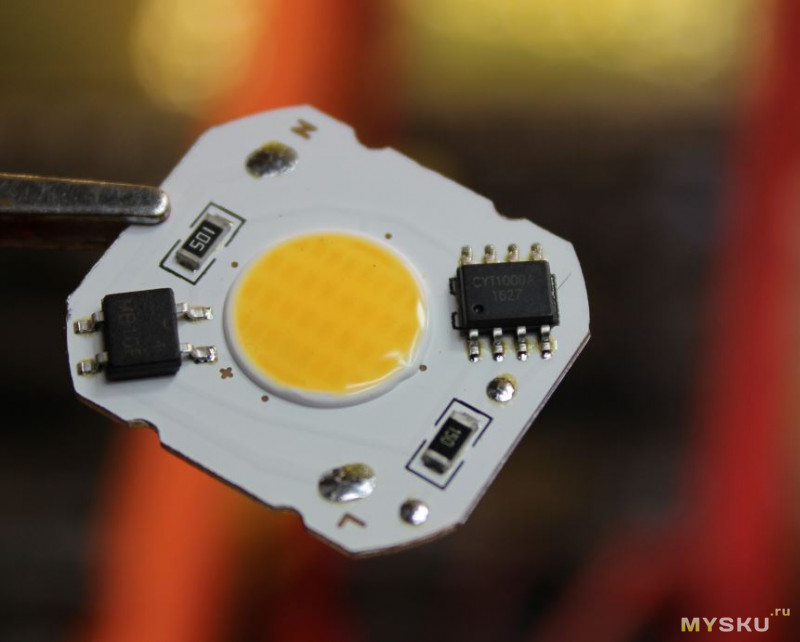

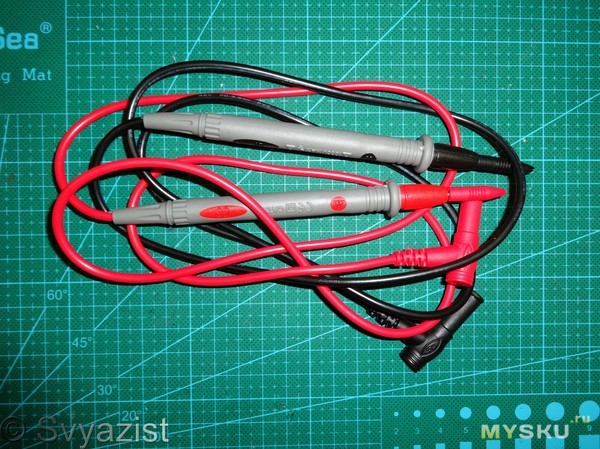

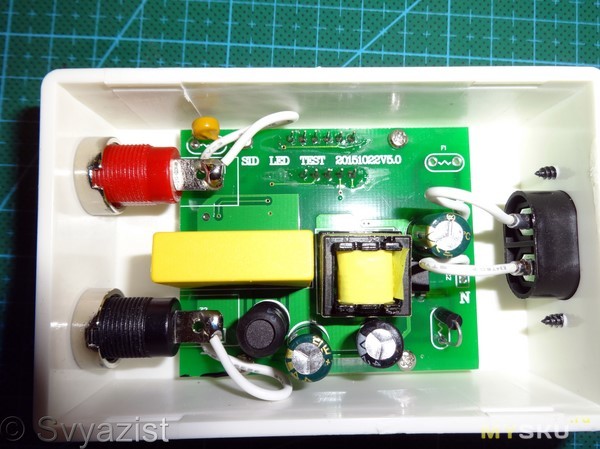

Заказ был сделан 27 апреля. 30 апреля магазин отправил товар, и уже 17 мая я получил его на почте. Пакет В этом пакете, лежал комплект тестера для проверки светодиодов SID-GJ2C упакованный в пакет с zip замком и укутанный во много слоёв вспененного полиэтилена: Вот, что входит в комплект: Инструкция на английском языке: Инструкция Шнур питания: Переходник – не потребуется: Щупы, имеющие немалый вес и очень качественно исполненные: 1000В, 20А: С острыми иглами на конце: Провода мягкие, марка провода: И конечно же в комплект входит сам тестер светодиодов — SID-GJ2C. Вот его краткие характеристики: Тестер не имеет никаких органов управления. На лицевой стороне находится вольтметр, который показывает напряжение, которое тестер выдаёт на щупы для проверки светодиодов. На одном из торцов тестера – находятся два разъёма для подключения щупов: На другом – разъём для подключения шнура питания: Вид сзади: Произведём вскрытие: Открутим и перевернём плату: Маркировка на микросхеме – удалена: Собираем тестер обратно, подключаем шнуры и включаем его в сеть: Отображается напряжение на щупах в 193В. Подключим щупы к одиночному одноваттному светодиоду: Тестер выдаёт на светодиод 2,2 вольта. Подключим тестер к группе светодиодов в лампе типа «кукуруза»: Таким образом, тестером можно проверять как одиночные светодиоды, так и светодиодные сборки. В лампах, лентах, подсветках мониторов и телевизоров. Тестер обеспечивает плавный запуск светодиодов и позволяет быстро локализовать неисправность, а также убедиться в исправности или неисправности светодиодного драйвера. Для того, чтобы лучше понять принцип работы тестера светодиодов SID-GJ2C — я впервые снял видео обзор, дополняющий этот текстовый обзор. Поэтому прошу за него особо строго не судить, так как раньше я снимал только коротенькие видео о товарах без комментариев. После, примерно, 1-2 минут подключения — тестер плавно начинает приподнимать напряжение на выходе. Это очень быстро помогает выловить виновника в случае, если светодиодная сборка при работе начинает мигать. Защита в тестере организована на отлично. При замыкании – напряжение на щупах падает до ноля: Если взяться за оголенные концы щупов руками – удара током не будет. Но я всё же не рекомендую долго замыкать щупы или долго за них держаться, зачем насиловать защиту. Весит тестер немного, и не огрузит при переноске: Ну, заодно, и лампу починил. Всем света! Дополнение по вопросам в комментариях. Сначала по напряжению. Табло на тестере крайне инерционно. Это к вопросу, почему на трех светодиодах напряжение то 7,4 то 123 вольта. При подключении диода — тестер сразу сбрасыват напряжение до ноля, а потом плавно поднимает его. Табло это так быстро отразить не может. И оно занижает показания во всём диапазоне на 0,3 вольта. Идем дальше, после подключения одного одноваттного светодиода, напяжение плавно поднимается до момента, когда светодиод загорится. По тестеру это 2,2 вольта, В реальности — 2,5. Ток при этом составляет 1мА. Примерно через 2 минуты тестер начинает плавно поднимать напряжение и останавливается на 2,6 В. В реальности — 2,9 вольта. Всё, выше оно не поднимется, сколько бы мы не держали щупы на светодиоде. Несмотря на то, что паспортное напряжение одноваттного светодиода составляет 3,2 — 3,4 вольта. Хотя, может, производитель тестера просто перестраховывается, учитывая, что светодиоды бывают разного качества. И при этом ток выдаваемый тестером составляет 24,5 мА. Ну, и протестировал, заодно, на оказавшейся под рукой сборке из семи одноваттных светодиодов. Сборка начинает светится при 16 вольтах на тестере светодиодов. В реальности на 16,3 вольтах. Ток 2 мА. Через две минуты тестер плавно поднимает напряжение до 18,3 вольт. На самом деле до 18,6 вольт и подъём напряжения на этом завершается. Получается примерно 2,66В на светодиод. При этом ток составляет 24,7 мА Дополнение номер два: Для проверки — необязательно ждать 2 минуты. Работоспособность диодов видно сразу. Посмотрите видео. Полное рабочее напряжение и ток не к чему. За исключением случаев, когда подсветка мигает при работе. Но чаще — или светодиод полностью неисправен, или драйвер, что реже. Мигание — хуже всего выявлять мультиметром. На холодных светодиодах — вы увидете, что все светодиоды исправны. Приходится включать, ждать пока нагреется, выключать и сразу проверять. На горячем будет обрыв. Это занимает намного больше тех двух минут, которые требует тестер светодиодов, что бы найти виновника этой неисправности. Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта. mysku.ru Большинство совеременных проектов включают в себя по меньшей мере один светодиод. Но прежде чем паять светодиод в схему, как-то нужно определить, что цвет и яркость соответствует потребностям. А после этого рассчитать правильное значение резистора. Предлагаемый микроконтроллерный тестер имеет токоограничивающий принцип проверки светодиода, а также дисплей, который показывает: Для питания выбрана 9 В батарея по многим причинам: Итак, эта схема основана на регуляторе постоянного тока LM317 (смотрите простую версию), но с дополнительными компонентами для поддержки измерений. Расчет напряжения на сопротивлении 47 ом определяет ток через испытываемый LED. Например, 0.94 вольт на 47 Ом = 20 мА. Atmel ATtiny84 микроконтроллер выполняет все измерения и расчеты, а также обновляет информацию на дисплее. Этот микроконтроллер имеет 8 КБ памяти, хотя программа занимает менее 4 КБ. Программа для него в этом архиве, там же смотрите файлы плат. elwo.ru Захотелось определённости в отношениях со светодиодами. Надоело заглядывать через лупу в их внутренности для предположительного определения анода–катода, идентично надоело определять их пригодность и распиновку мультиметром, пусть и не слишком большой ритуал, но... да и он полную «картину» характеристик не отражает. Нет, должен каждый уважающий себя радиолюбитель обладать достаточным количеством информации о держащем в руках светодиоде. И для этого существует тестер светодиодов на компоненте под названием резистор. Схема реально потрясает воображение :) Изготовить, предлагаю, как приставку к любому цифровому мультиметру. Первое, что нужно сделать, добыть из старой батарейки «Крона» соединительную колодку и комплект крепления для неё. Дальше находим подходящий корпус для будущего девайса и крепим на него колодку. Изготавливаем штыри для соединения с мультиметром (нарезать резьбу М4 только на необходимую для крепления длину, а не так как на фото – сделано из латунных винтов, что было под рукой). По размеру и конфигурации отсека для компонентов вырезаем крышку – плату, на которую устанавливаем кнопку включения и разъем для подключения проверяемого светодиода. С внутренней стороны платы, согласно схемы, припаиваем резистор (1 к, 0,25 Вт) и провода. Монтируем всё в корпус, соединяем провода опять же согласно схемы. Клеим на свободное место на плате схематичное изображение светодиода, которое ориентируем согласно схеме подключения, при которой светодиод будет, безусловно, функционировать. Подсоединяем к мультиметру. Устанавливаем предел измерения 20V постоянки. Подсоединяем источник питания и проверяемый светодиод. Нажимаем кнопку включения. Имеем: Если же напряжение питания не интересует можно вообще обойтись без мультиметра. Совсем простенькое устройство, а какое удобное. Учитывая постоянный рост популярности светоизлучающих диодов, в том числе в осветительных лампочках, где их тип чаще всего неизвестен - иметь такой тестер надо всем. С пожеланием успеха всем электронщикам, Babay. Форум по LED Обсудить статью ПРОВЕРКА СВЕТОДИОДОВ radioskot.ru В качестве тестовых проводов использованы щупы от мультиметра. Прибор был успешно протестирован на разном количестве светодиодов. Также был тест «в полевых условиях», выявилась еще особенность — зажигать только исправные светодиоды в ленте, и сразу видны неисправные. Не знаю, глюк это был или нет, но так было. Схема в формате SPlan прикреплена В планах — подцепить к нему вольтметр чтобы можно было проверять стабилитроны. Сейчас тоже можно, но требуется подключение мультиметра. Добавлен файл проекта в Протеусе. Симуляция подтверждает, что при напряжении на умножителе 125В напряжение на светодиоде равно его рабочему напряжению. По результатам обсуждений и последующих экспериментов с новыми светодиодами выявлено, что Как проверить светодиод мультиметром (тестером) на работоспособность? Led tester схема

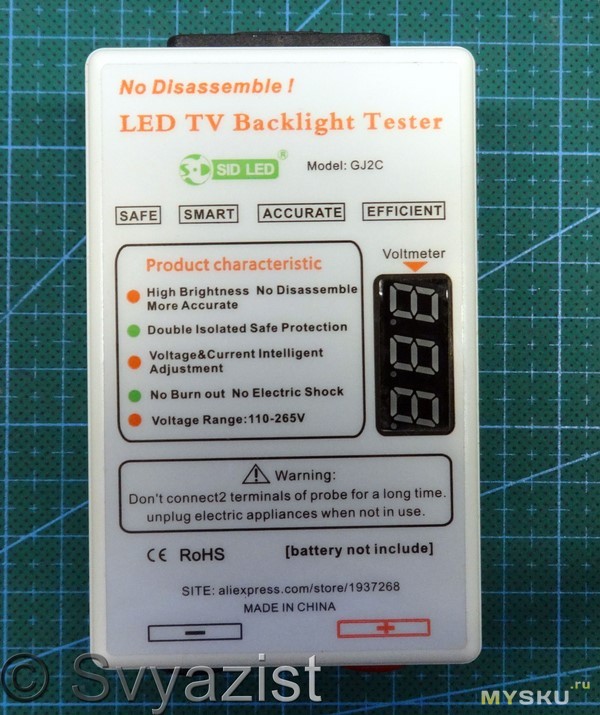

Тестер светодиодов с автоматическим выбором параметров SID-GJ2C.

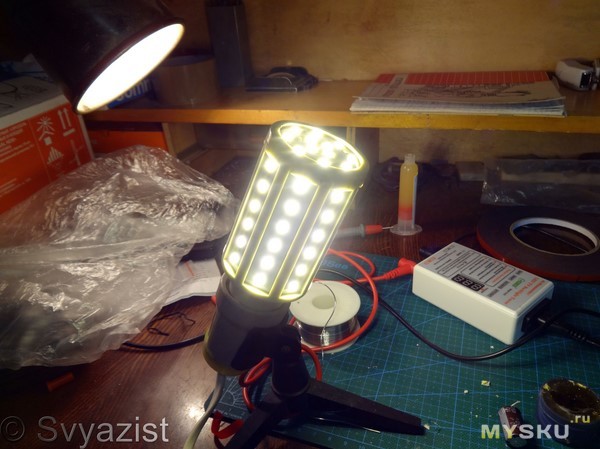

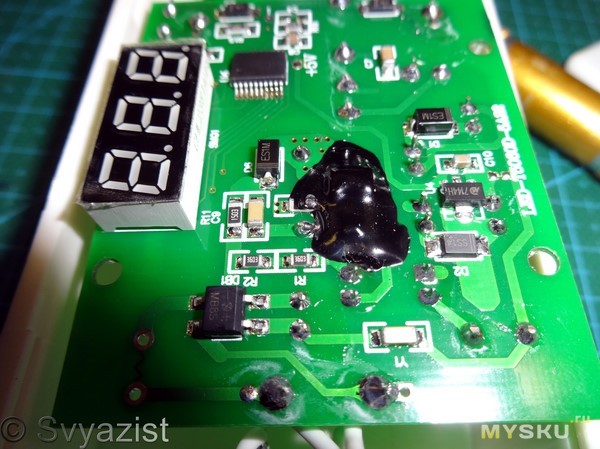

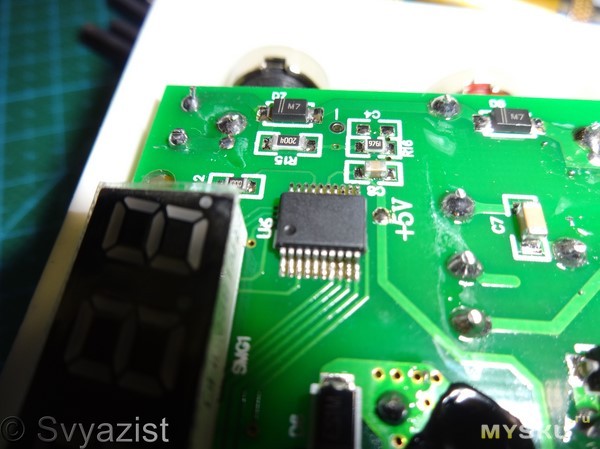

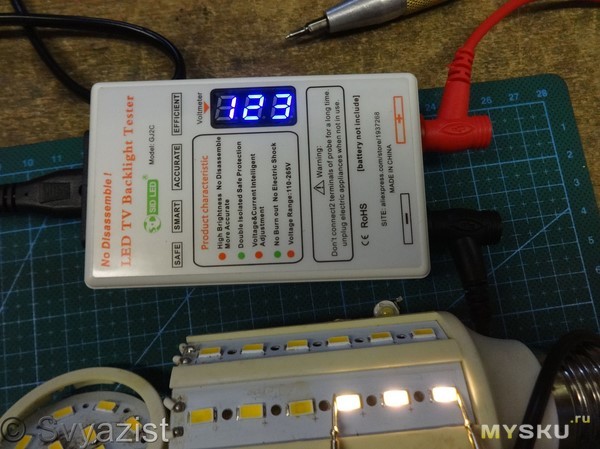

Здравствуйте. В своём сегодняшнем обзоре я расскажу вам о тестере светодиодов с автоматическим выбором параметров, который очень экономит время при ремонте светодиодной подсветки мониторов и телевизоров, светодиодных ламп, лент и так далее. Если вам это интересно, то добро пожаловать под кат.
ТЕСТЕР СВЕТОДИОДОВ С ЖК-ДИСПЛЕЕМ
Схема испытателя светодиодов
Видео работы LED тестера
ПРОВЕРКА СВЕТОДИОДОВ
Схема приставки LED тестера
Прибор для проверки светодиодной подсветки телевизоров и отдельных светодиодов
Задумался я как-то сделать прибор для проверки светодиодной подсветки в современных телевизорах. Прибор мне нужен, т.к. занимаюсь ремонтом. В самом начале моей практики ремонта подсветки использовался обычный мультиметр в режиме прозвонки. Исправные светодиоды слегка засвечивались. Но иногда эту засветку было плохо видно. Вторая попытка упростить поиск неисправности была реализация источника тока из старой зарядки от мобильника и LM311 в режиме стабилизатора напряжения на 3.3В и источника тока на 300мА. Зачем такие параметры? Потому что светодиоды подсветки питаются таким током. Очень часто в процессе проверки исправные светодиоды в прямом смысле слова ослепляли, т.к. светили в полную силу. Еще одним недостатком данной реализации было то, что нельзя было проверить больше 1 светодиода за один раз. И когда попадались светодиоды на 6В, то они тоже не засвечивались и их приходилось проверять мультиметром в режиме проверки диодов, орентируясь на показания прибора. Сколько раз я видел, что нерабочий светодиод отображается как «почти рабочий» по показаниям мультиметра это не сосчитать. Как-то на просторах Интернета наткнулся на специальный прибор для проверки светодиодной подсветки. Но его цена меня совсем не радовала даже если его заказывать в Китае. Долгие попытки найти на него схему не увенчались успехом. Еще удручало то, что я ведь понимал, что это просто обычный источник тока. И вот, как-то в очередной раз поиски схемы для этого прибора меня привели к этой схеме
Рассматривались схемы стабилизатора тока на биполярном транзисторе, на полевом транзисторе, на ОУ. В итоге был выбран биполярный транзистор, т.к. эта схема содержит абсолютный минимум деталей. Я поставил транзистор C2688. Тот, что был под рукой. Конденсаторы поставил 100мкфх100В, т.к. решил не заморачиваться и взять «с запасом» по напряжению.
Было лень разводить плату и травить, поэтому нашел в коробке кусок макетной платы подходящего размера
Общий вид прибора
Вид сверху
неверная полярность подключения прибора может вывести светодиод из строя
. Критическим для светодиода оказывается максимальный обратный ток, который для «обычных» (1,5 и 3мм) светодиодов находится в районе около 1мА и они достаточно часто выходят из строя. Для мощных светодиодов данный параметр может находится в районе 20-30мА и прибор может не испортить данные светодиоды.
we.easyelectronics.ru
СХЕМА ИСПЫТАТЕЛЯ СВЕТОИЗЛУЧАЮЩИХ ДИОДОВ
Как и многие энтузиасты радиоэлектроники, я собрал немалую коллекцию различной формы и цветов LED элементов. Но каждый раз устанавливая один из них в ту или иную схему, приходится определять их точные параметры. А именно:
- Какой светодиод имеет фактический цвет, когда горит?
- Насколько велик уровень яркости?
- Какой номинал ограничительного резистора нужен, чтобы добиться оптимального соотношения ток/яркость?
- Где у данного светодиода анод и где катод?
Каждый раз экспериментально вычислять значение резистора не так просто, поскольку у светоизлучающих диодов падение напряжения зависит от тока. А такие таблицы найти трудно. Обычно просто подключают блок питания примерно на 5 В и прикрепляют к нему светодиод последовательно с переменным резистором. Потенциометр плавно вращается до тех пор, пока не достигается нужная яркость. Затем измеряется его сопротивление с помощью мультиметра. Все это может быть очень хлопотно, особенно если мультиметр и источник питания отсутствуют. Кроме того, уменьшая потенциометр ниже определенного сопротивления, можно повредить светодиод (а это происходит в моменте). В общем будет не лишним создать автономный LED тестер. Похожие проекты уже публиковались на этом и других сайтах, но данная схема гораздо универсальнее, безопаснее и удобнее.
Схема испытателя напряжения и тока светодиодов
Светодиодный тестер использует батарею Крона в качестве источника питания, что обеспечивает мобильность и не требует отдельного сетевого адаптера.
Печатная плата прикреплена к аккумулятору с помощью двухсторонней клейкой ленты. Это так - на скорую руку. Позже будет всё вставлено в приличный пластиковый корпус.
Схема совсем не потребляет ток в режиме ожидания, и использует 2 - 20 мА при свечении LED. Таким образом, батарея должна работать в течение многих лет.
Микросхема и другие детали
Многие привыкли использовать стандартные микросхемы 7805 как регуляторы напряжения. Но большинство их могут регулировать и ток. Другие элементы схемы:
- D1 - диод Шоттки 1N5817 предотвращает протекание тока в обратном направлении, если аккумулятор подключен наоборот. Это защищает микросхему LM317L от повреждений.
- R1 - потенциометр, который может менять сопротивление от 0 до 500 ом. Это приводит к изменению выходного напряжения LM317L, что позволит регулировать и ток.
- R2 - постоянный резистор, что обеспечивает максимальный предел тока примерно в 30 мА, рассчитывается по приведённой на схеме формуле. Если этот резистор не будет установлен вообще, то когда потенциометр скрутят до 0 ом, тестируемый LED элемент получит значительно больше тока из LM317L (почти 300 мА), что конечно приведёт к повреждению светодиода. Таким образом, этот резистор существует для того, чтобы защитить LED.
Формула для расчета тока применительно к LM317
(1.2 V / (R1 + R2)) * 1000 = ток в миллиамперах Максимум: (1.2 V / (0 ом + 47 ом)) * 1000 = 25.5 мА Минимум: (1.2 V / (500 ом + 47 ом)) * 1000 = 2,2 мА
Определение напряжения и тока светодиода
Даже светодиоды для поверхностного монтажа легко можно проверить прижав к контактным площадкам на плате. Если подключен элемент неправильной полярности, светодиод не будет светить совсем. Просто переверните его наоборот.
Поскольку светодиодный тестер подключен к 9 В батарее, он может обеспечить почти столько же напряжения для испытания (минус некоторое напряжение для схемы). А поскольку светодиодный тестер имеет низкий предел тестового тока (менее 30 мА), вероятность повреждения представляется маловероятной в любом случае.
Два контакта с замыканием их перемычкой позволяют измерять ток, проходящий через LED с помощью любого мультиметра. Вращая потенциометр значение тока может быть скорректировано в диапазоне от 2 до 30 мА независимо от напряжения, необходимого для светодиода. Например, если установлено значение 10 мА, светодиод красного цвета, нуждающийся для работы в 1,7 В, будет питаться током ровно 10 мА. Затем, без внесения каких-либо корректировок, проверяем синий LED элемент, нуждающийся в 3,2 В - на него тоже будет поступать ровно 10 мА. Напряжение меняется автоматически, но ток остается всегда постоянным.
Светодиодный тестер включает в себя и две тестовые точки для измерения напряжения светодиода. Проводные петли - это простой способ обеспечить надежное соединение с мультиметром имеющим на щупах крючки. Такими сейчас оснащаются очень многие цифровые измерительные приборы.
Пример расчёта параметров
Переходим к практическим расчётам. Допустим, у вас есть синий светодиод, и надо чтоб он светил при токе 15 мА от источника питания 5 В. На светодиодном тестере вышло напряжение 3,2 на токе 15 мА. Считаем: 5 В - 3.2 В = 1.8 В. А какой будет использоваться резистор? 1.8 В / 0.015 A = 120 Ом - вот его значение. Значит с помощью 120-омного резистора синий светодиод при 5 В источнике питания будет потреблять 15 мА и работать как надо.
