После подключения светодиода к сети я получил ток 22 мА, что соответствует мощности потребления данного светодиода 4.2 ватта.

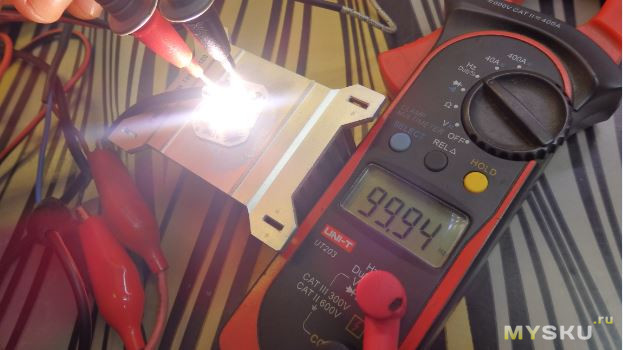

Частота пульсаций составляет 99.99 Гц, к сожалению пришлось очень долго ее ловить из за плохого контакта в точках съема данных. Что мне не понравилось в данном светодиоде:

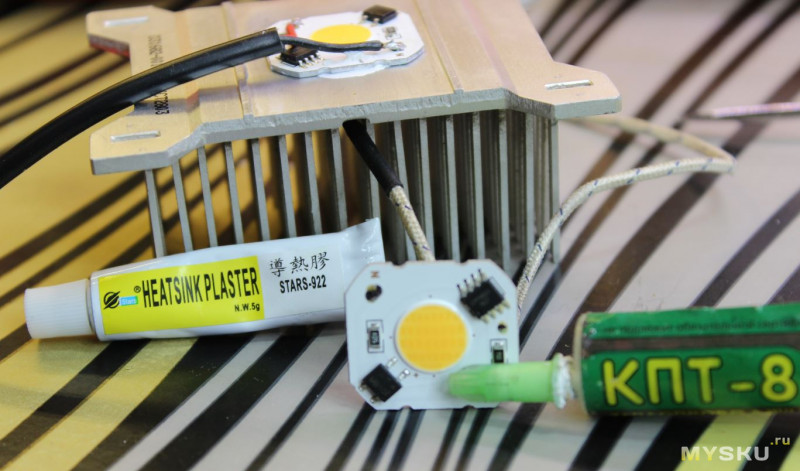

Применение термопасты КПТ-8 или термокрея, почти никак не влияет на завышенные температурные показатели светодиодов, которые могут варьироваться в диапазоне от 70 до 120 ºC. В зависимости от толщины слоя и времени работы светодиода. Плюсы данного светодиода:
простота монтажа
не требуется мощного радиатора
не нужен блок питания или драйвер
минимальное затраченное время на подключение светодиода Вывод имея полный datasheet на микросхему драйвера, можно методом просчетов, добиться снижения подачи тока на его питание, что уменьшит перегрев, и увеличит срок службы. А допаяв пару конденсаторов можно уменьшить пульсации. Но яркость при этом так же упадет.
Похоже маркетинг новых светодиодов ясен, новинка должна светить ярче, а сколько они проработают при таком трюке, никого уже не волнует. Дабы главное продать как можно больше. Кому интересно могут посмотреть обзор в видео формате. mysku.ru Итак, ну очень давно я не снимал роликов про светодиоды и, конечно же, это мое упущение. Но, так как данное направление охватывает еще больше число зрителей и тех, кто реально хочет получить достоверные обзоры, тесты и испытания, я постараюсь заново начать снимать больше подобных обзоров, с независимой их покупкой. Заодно в планах переснять старые ролики на новый лад, в более подкованном формате. Так как опыт за эти годы так же возрос, а значит в роликах, надеюсь, будет меньше воды. Данный обзор меня также попросили снять мои подписчики, которые присылали мне ссылки на подобные лоты на эл. почту. За что хочу сказать им большое спасибо, так как штудировать весь интернет днями у меня просто не хватает времени. На форуме я создал ветку, в которой можно оставлять пожелание на что хотелось бы увидеть обзор. И какие тесты именно вас интересуют. Оставляйте ваши предложения и пожелания, а там уж посмотрим. Начал я тестирование с младшей модели на 5Ватт.Фото реального внешнего вида светодиода: Давайте рассмотрим мануал на cyt1000a Драйверы для светодиодов (Linear constant current LED Drive) серии CYT1000A и CYT3000A. Они являются источниками постоянного тока и идеально подходят для питания светодиодов. CYT1000A Технические характеристики: Мощность излучателя – 3-9 Вт Выходной ток драйвера – 10 – 60 мА Коэффициент мощности (PF) > 0,95 Особенности: Отсутствие электролитических конденсаторов Функции защиты – ОTP (Over Temperature Protection – защита от перегрева) OVP (Over Voltage Protection – защита от подачи повышенного напряжения) Схема включения CYT3000A Технические характеристики: Мощность излучателя – 3-18 Вт Выходной ток драйвера – 10 – 60 мА Искажение (THD) < 20% Коэффициент мощности (PF) > 0,95 Особенности: Отсутствие электролитических конденсаторов Функции защиты – ОTP (Over Temperature Protection – защита от перегрева) OVP (Over Voltage Protection – защита от подачи повышенного напряжения) Схема включения При попытке применения ваттметров я потерпел фиаско, так как ваттметры просто не видят данный светодиод, все дело в том, что ток ну очень маленький. Отсюда, все тесты я снимал при использовании трех независимых приборов. Каждый из мультиметров занимается своим делом: один замеряет ток потребления, второй замеряет напряжение подаваемое от сети на светодиод и последний измеряет температуру непосредственно кристалла. После подключения светодиода к сети, я получил ток 22мА, что соответствует мощности потребления данного светодиода 4.2 Ватта. Что мне не понравилось в данном светодиоде :Применение термопасты КПТ-8 или термоклея, почти никак не влияет на завышенные температурные показатели светодиодов. Схема включения драйвера: После подключения светодиода к сети я получил ток 22мА, что соответствует мощности потребления данного светодиода 4.2 Ватта. Частота пульсаций составляет 99.99Гц, к сожалению пришлось очень долго ее ловить из за плохого контакта в точках съема данных. Пульсации данного светодиода, можно глянуть на следующих фото, к сожалению более высокого качества картинки получить не удалось Проще говоря идет реальный перегрев кристаллов, что даже при посадке на хороший радиатор может привести к их отвалу, из за деформации компаунда на запредельных температурах.Минусы светодиода:Очень большая пульсация, с частотой 100 герц, опять же данная пульсация обусловлена отсутствием в схеме светодиода конденсаторов,перегрев кристалла — проблема координально ни как не решается.деформация компаунда — возникает при перегреве выше 80 Гр цельсияотвал контактов от кристаллов светодиода — Возникает только при перегреве.То остаются одни плюсы. 🙂 Плюсы данного светодиода:простота монтажане требуется мощного радиаторане нужен блок питания или драйверминимальное затраченное время на подключение светодиода Вывод имея полный datasheet на микросхему драйвера, можно методом просчетов, добиться снижения подачи тока на его питание, что уменьшит перегрев, и увеличит срок службы. А допаяв пару конденсаторов можно уменьшить пульсации. Но яркость при этом так же упадет.Похоже маркетинг новых светодиодов ясен, новинка должна светить ярче, а сколько они проработают при таком трюке, никого уже не волнует. Дабы главное продать как можно больше. Ссылки на товары которые присутствуют в видео. Покупался светодиод тут http://got.by/4d792термоклей можно купить тут http://got.by/xgbcoваттметр можно приобрести тут http://got.by/g61jt Ну и мое видео, где все постарался максимально подробно рассказать и показать. Светодиоды нового поколения COB LED 5W 220V с питанием от сети 220В. Cyt1000B схема включения
Светодиоды нового поколения COB LED 5W 220V с питанием от сети 220В
Новинка на рынке светодиодов, которые я решил приобрести на тестирование. Это новые светодиоды с питанием напрямую минуя громадные блоки питания от сети 220В. Для тех кому интересно не вдаваясь в детали, а стоит ли его приобретать, однозначного ответа к сожалению после тестирования дать не могу. При определенной сноровке конечно минусы можно убрать, но меня интересовало как новинка работает из коробки. Начал я тестирование с младшей модели на 5 ватт. Фото реального внешнего вида светодиода:

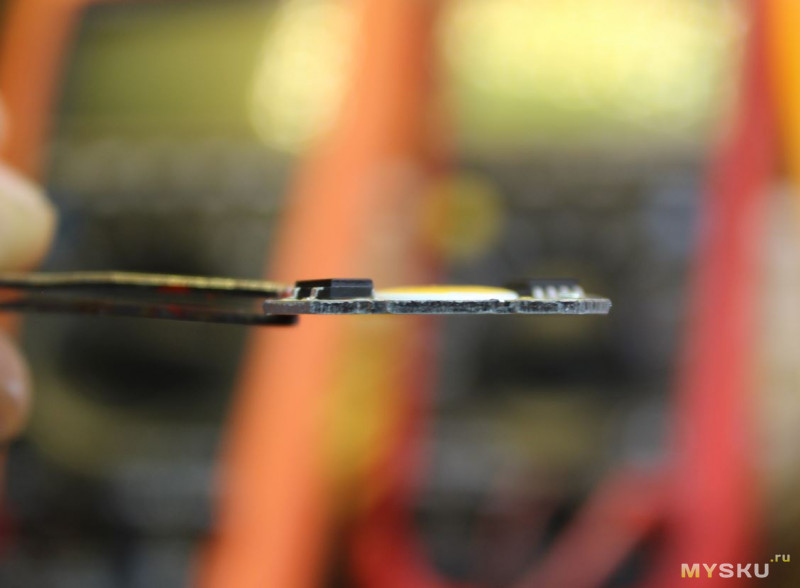

Вид с боку

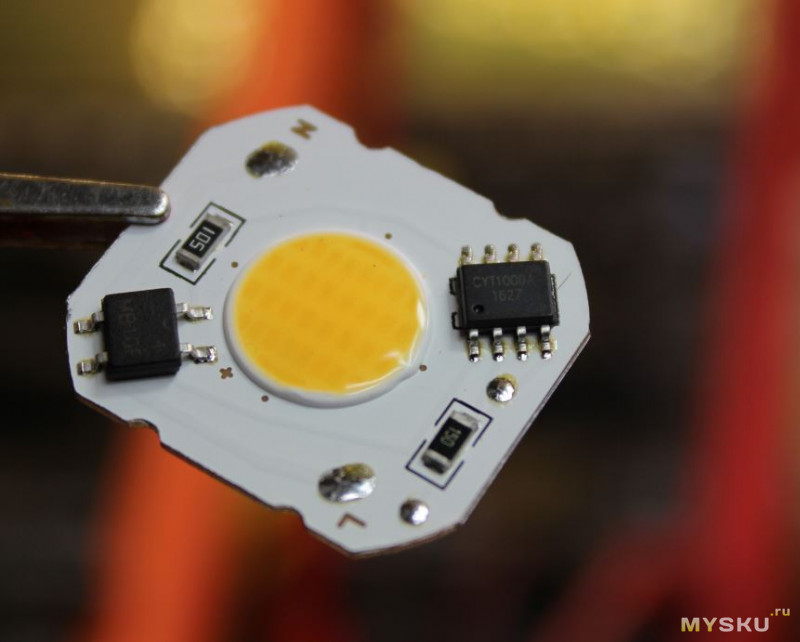

На плате имеется диодный мост, и микросхема драйвера.

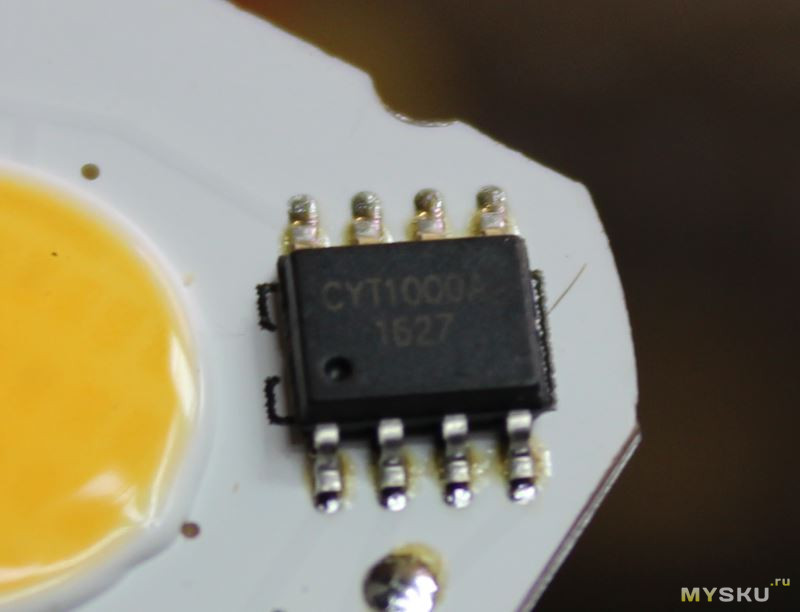

Драйвер тут имеет маркировку cyt1000a

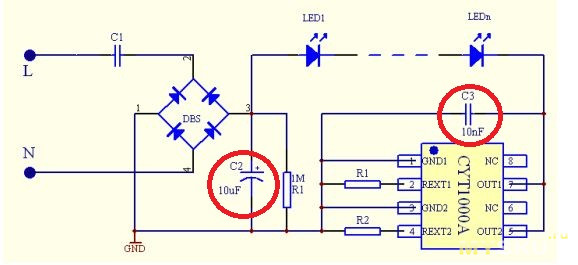

Схема включения драйвера:
Технические характеристики микросхемы драйвера: Мощность излучателя – 3-9 Вт Выходной ток драйвера — 10 — 60 мА Коэффициент мощности (PF) > 0,95

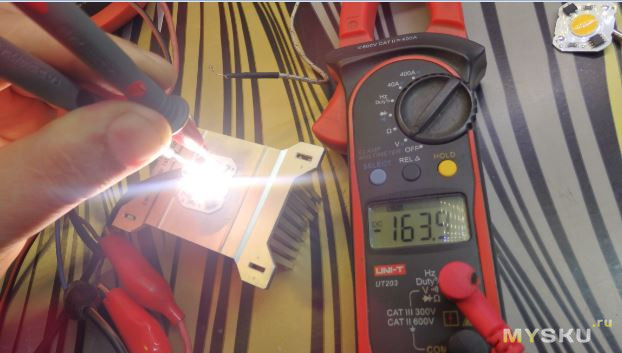

Напряжение питания кристаллов светодиода составило 164 вольта.

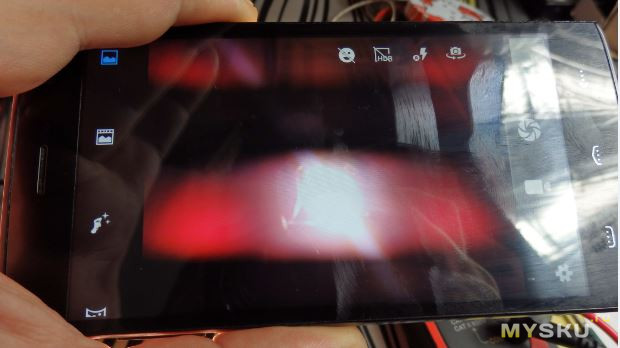

Пульсации данного светодиода, можно глянуть на следующих фото, к сожалению более высокого качества картинки получить не удалось
Что касаемо пульсаций данного светодиода, то они очень высокие. Находится под таким светом долгое время, вредно для вашего здоровья. Частота пульсаций составляет 100 Гц. Пульсации обусловлены Удешевленной схеме включения драйвера cyt1000a.

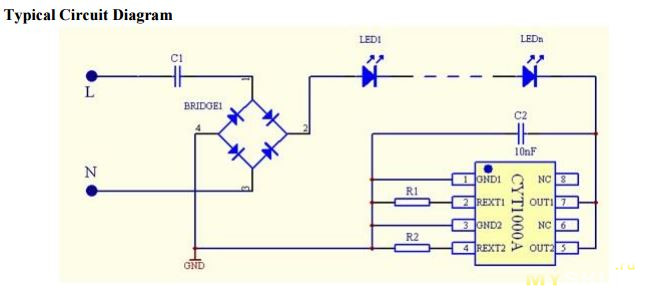

Есть схема уменьшения пульсаций, опять же она указана в datasheet, у производителя драйвера оригинал можно глянуть тут
Но опять же в мануале есть схема при которой пульсации можно максимально занизить, но придется полностью пересмотреть схему включения драйвера и добавить сглаживающие конденсаторы. Выделены необходимые детали красным.
Проще говоря идет реальный перегрев кристаллов, что даже при посадке на хороший радиатор может привести к их отвалу, из за деформации компаунда на запредельных температурах.Минусы светодиода:
Очень большая пульсация, с частотой 100 Гц, опять же данная пульсация обусловлена отсутствием в схеме светодиода конденсаторов,
перегрев кристалла — проблема координально ни как не решается.
деформация компаунда — возникает при перегреве выше 80 ºC
отвал контактов от кристаллов светодиода — Возникает только при перегреве.
То остаются одни плюсы. :)? Обзор новинки светодиодов нового поколения COB LED 5W 220V с питанием от сети 220В пелинг | Пелинг Инфо солнечные батареи
Вид с боку
На плате имеется диодный мост и микросхема драйвера.
Драйвер тут имеет маркировку cyt1000a
Проще говоря, идет реальный перегрев кристаллов, что даже при посадке на радиатор может привести к их отвалу, из-за деформации компаунда на запредельных температурах.Если отбросить такие минусы как: перегрев кристалла, деформация компаунда, отвал контактов от кристаллов светодиода, то остаются одни плюсы.
Технические характеристики микросхемы драйвера:Мощность излучателя – 3-9 ВтВыходной ток драйвера — 10 — 60 мАКоэффициент мощности (PF) > 0,95
Напряжение питания кристаллов светодиода составило 164 Вольта.
Что касаемо пульсаций данного светодиода, то они очень высокие. Находится под таким светом долгое время, вредно для вашего здоровья. Частота пульсаций составляет 50 Грц. Пульсации обусловлены Удешевленной схеме включения драйвера cyt1000a.Есть схема уменьшения пульсаций, опять же она указана в datasheet, у производителя драйвера оригинал можно глянуть тутНо опять же в мануале есть схема при которой пульсации можно максимально занизить, но придется полностью пересмотреть схему включения драйвера и добавить сглаживающие конденсаторы. Выделены необходимые детали красным.
