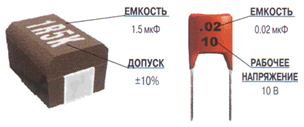

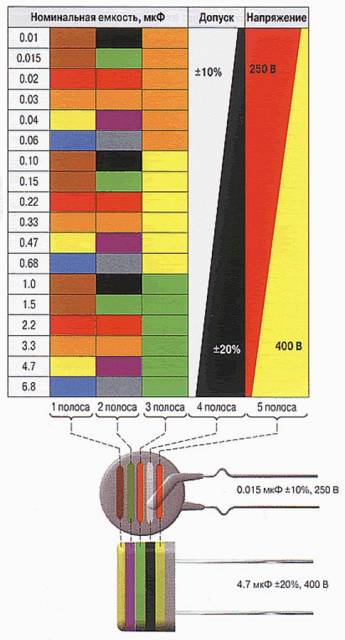

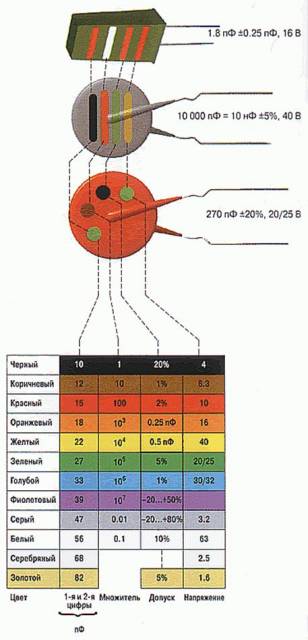

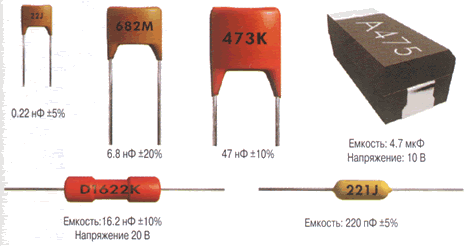

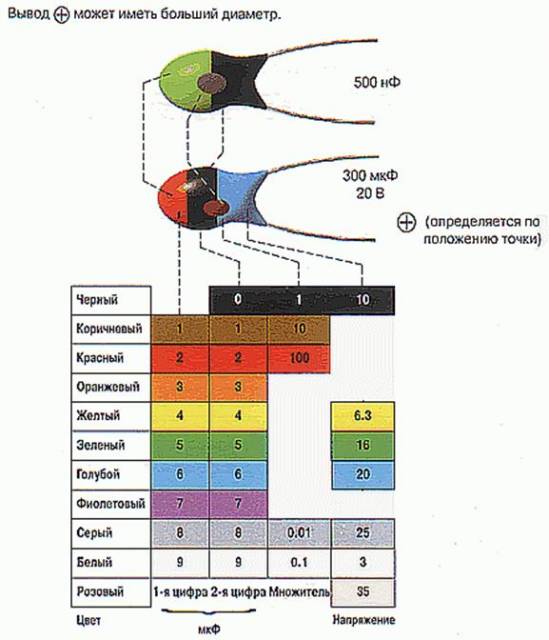

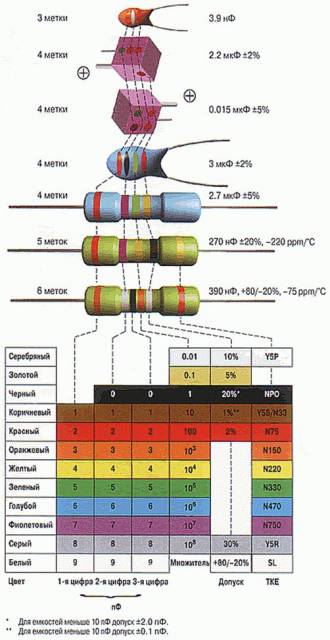

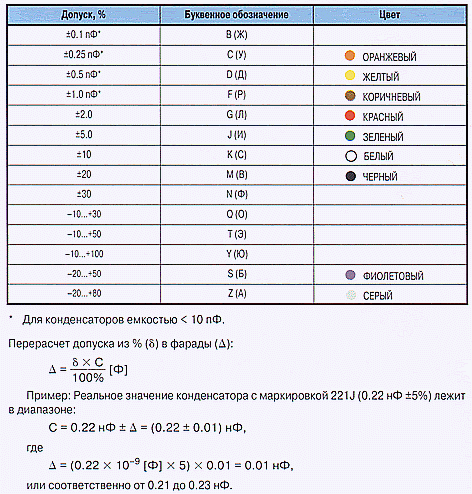

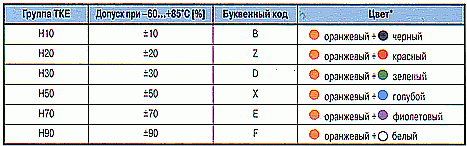

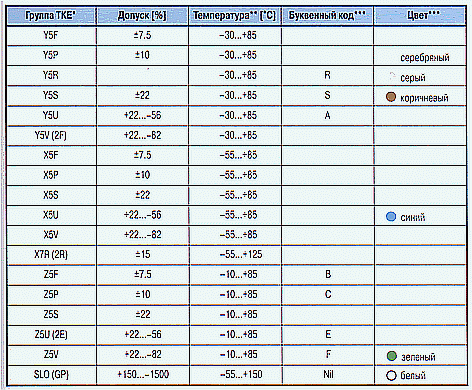

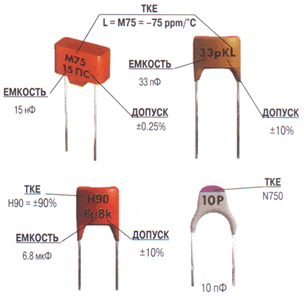

Кодированное обозначение номинальной емкости и допуска конденсаторов Кодированное обозначение номинальной емкости и допуска конденсаторов Кодированное обозначение номинальных емкостей состоит из 2 или 3 цифр и буквы. Буква кода является множителем, составляющим значение емкости, и определяет положение десятичной дроби Допустимое отклонение величины емкости в процентах от номинального указывают буквами. Емкость Допуск Множитель Код Значение Допуск, % Код Допуск, % Код 10-12 10-9 10-6 10-3 1 p n µ m F пикофарады нанофарады микрофарады миллифарады фарады ±0,1 ±0,25 ±0,5 ±1 ±2 ±5 ±10 B(Ж) C(У) D(Д) F(Р) G(Л) J(И) K(С) ±20 ±30 -10…+30 -10…+50 -10…+100 -20…+50 -30…+80 M(В) N(Ф) Q(-) T(Э) Y(Ю) S(Б) Z(А) Примечание. В скобках указано старое обозначение допуска Для конденсаторов емкостью менее 10 пФ допускаемое отклонение устанавливается в пикофарадах: Допуск, пФ ±0,1 ±0,25 ±0,5 ±1 Код B C D F Цветовая и кодовая маркировка ТКЕ керамических и стеклянных конденсаторов Группа ТКЕ Номинальное значение ТКЕ (x10-6/°C) Буквенный код Цветовой код Новое обозначение Старое обозначение Цвет покрытия конденсатора Маркировочная точка П100 П60 П33 МП0 М33 М47 М75 М150 М220 М330 М470 М750 М1500 М2200 М3300 +100 +60 +33 0 -33 -47 -75 -150 -220 -330 -470 -750 -1500 -2200 -3300 A G N C H M L P R S T U V K Y Красный + фиолетовый - Серый Черный Коричневый Голубой + красный Красный Оранжевый Желтый Зеленый Голубой Фиолетовый Оранжевый + оранжевый Желтый + оранжевый - Синий Синий Серый Голубой Голубой Голубой Голубой Красный Красный Красный Красный Красный Зеленый Зеленый - - Черная - Черная Коричневая - Красная Оранжевая Желтая Зеленая Синяя - - - - Для конденсаторов с нелинейной зависимостью емкости от температуры температурную стабильность емкости конденсатора характеризуют относительным изменение емкости при переходе от нормальной температуры (20±5°C) к предельным значениям рабочей температуры. Группа ТКЕ Допустимое изменение емкости, %, в интервале t° 60…+80°С Буквенный код Цветовой код Новое обозначение Старое обозначение Цвет покрытия конденсатора Маркировочная точка Н10 Н20 Н30 Н50 Н70 Н90 ±10 ±20 ±30 ±50 ±70 ±90 B Z D X E F Оранжевый + черный Оранжевый + красный Оранжевый + зеленый Оранжевый + голубой Оранжевый + фиолетовый Оранжевый + белый Оранжевый Оранжевый Оранжевый Оранжевый Оранжевый Оранжевый Черная Красная Зеленая Синяя - Белая Кодированное обозначение номинальных напряжений конденсаторов Номинальное напряжение, В Код Номинальное напряжение, В Код Номинальное напряжение, В Код 1,0 1,6 2,5 3,2 4,0 6,3 10 16 20 I P M A C B D E F 25 32 40 50 63 80 100 125 160 G H S J K L N P Q 200 250 315 350 400 450 500 Z W X T Y U V Цветовые коды для маркировки конденсаторов Цветовая кодировка применяется для маркировки номинальной емкости, допускаемого отклонения емкости, номинального напряжения и группы ТКЕЦветоваяикодоваямаркировкаТКЕкерамическихистеклянныхконденсаторов. Маркировку наносят в виде цветных точек или полосок Цветовой код Номинальная емкость, пФ Допускаемое отклонение емкости, % Номинальное напряжение, В Первая и вторая цифры Множитель Серый Черный Коричневый Красный Оранжевый Желтый Зеленый Голубой Фиолетовый Серый Белый Серебристый Золотистый - 10 12 15 18 22 27 33 39 47 56 68 82 - 1 10 102 103 104 105 106 107 10-2 10-1 - - - ±20 ±1 ±2 ±0,25 ±0,5 ±5 ±1 -20…+50 -20…+80 ±10 - - 3,2 4,0 6,3 10 16 40 25 или 20 32 или 32 50 - 63 2,5 1,5 cxema.my1.ru КОДОВАЯ МАРКИРОВКА Кодировка 3-мя цифрами Первые две цифры указывают на значение емкости в пикофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть "9". При емкостях меньше 1.0 пф первая цифра "0". Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пф, код0R5 — 0.5 пФ. * Иногда последний ноль не указывают. Кодировка 4-мя цифрами Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах (pF). Примеры: Маркировка ёмкости в микрофарадах Вместо десятичной точки может ставиться буква R. Смешанная буквенно-цифровая маркировка ёмкости, допуска, ТКЕ, рабочего напряжения В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку. ЦВЕТОВАЯ МАРКИРОВКА На практике для цветового кодирования постоянных конденсаторов используются несколько методик цветовой маркировки * Допуск 20%; возможно сочетание двух колец и точки, указывающей на множитель. ** Цвет корпуса указывает на значение рабочего напряжения. Вывод «+» может иметь больший диаметр Для маркировки пленочных конденсаторов используют 5 цветных полос или точек: Первые три кодируют значение номинальной емкости, четвертая — допуск, пятая — номинальное рабочее напряжение. МАРКИРОВКА ДОПУСКОВ В соответствии с требованиями Публикаций 62 и 115-2 IEC (МЭК) для конденсаторов установлены следующие допуски и их кодировка: МАРКИРОВКА ТКЕ Конденсаторы с ненормируемым ТКЕ * Современная цветовая кодировка. Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса. Конденсаторы с линейной зависимостью от температуры * В скобках приведен реальный разброс для импортных конденсаторов в диапазоне температур -55...+85'С. ** Современная цветовая кодировка. Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса. Конденсаторы с нелинейной зависимостью от температуры * Обозначение приведено в соответствии со стандартом EIA, в скобках - IEC. ** В зависимости от технологий, которыми обладает фирма, диапазон может быть другим. Например, фирма PHILIPS для группы Y5P нормирует -55...+125 њС. *** В соответствии с EIA. Некоторые фирмы, например Panasonic, пользуются другой кодировкой. x-shoker.ru Наряду с самыми распространенными радиокомпонентами резисторами, конденсаторы по праву занимают второе место по использованию в электрических цепях и схемах. Основные характеристиками конденсатора являются номинальная ёмкость и номинальное напряжение. Чаще всего в схемах радиоэлектроники применяются постоянные конденсаторы, и значительно реже - переменные и подстроенные. Номинальное напряжение конденсаторов обычно на схемах не указывают, хотя иногда и встречается в некоторых случаях, например, в высоковольтных схемах питающего рентгеновского устройства с обозначением номинальной емкости часто пишут и номинальное напряжение. Для оксидных, их еще называют электролитических конденсаторов номинал напряжения, также очень часто указывают. Большинство оксидных конденсаторов полярные, поэтому включать их в электрическую схемуь можно только с соблюдением полярности. Чтобы отобразить это на схеме, у символа положительной обкладки имеется знак «+» . Для развязки цепей питания в высокочастотных схемах по переменному току применяют проходные конденсаторы . Они имеют три вывода: два - от одной обкладки («вход» и «выход»), а третий от другой, наружной, которую соединяют с экраном. Эту особенность конструкции отражает условное графическое обозначение такого конденсатора. Наружную обкладку рисуют короткой дугой, а также одним или двумя отрезками прямых линий с выводами от середины. С той же задачей, что и проходные, используют опорные конденсаторы. Обкладку, соединяемую с корпусом, выделяют в обозначении такого конденсатора тремя наклонными линиями, говорящим о « ». КПЕ используются для оперативной регулировки и состоят из статора и ротора. Такие конденсаторы широко применяются, например, для регулировки частоты радиовещательных и телевизионных приёмников. КПЕ допускают многократную регулировку ёмкости в заданных пределах. Это их свойство отображается на схемах знаком регулировки - наклонной стрелкой, пересекающей базовый символ под углом 45° , а возле него обычно пишут минимальную и максимальную емкость). Если требуется обозначить ротор КПЕ, поступают так же, как и в случае проходного конденсатора Для одновременного изменения емкости в нескольких цепях применяются блоки, из двух, грех и большего количества КПЕ. Принадлежность КПЕ к блоку указывают на схемах штриховой линией механической связи. При отображении КПЕ блока в разных частях схемы, механическую связь не показывают, ограничиваясь только соответствующей нумерацией секции. Саморегулирумые конденсаторы (другое название нелинейные) обладают свойством изменять номинал емкость под действием внешних условий. В радиоэлектронных самоделках и конструкциях часто используют вариконды . Их уровень емкости меняется в зависимости от приложенного к обкладкам напряжения. Буквенный код варикондов - CU , обозначаются на схемах с латинской буквой U Аналогичным образом обозначают термоконденсаторы . Буквенный код этой разновидности конденсаторов - СK а на схемах указывается символом t° Наряду с резисторами конденсаторы являются наиболее широко используемыми компонентами электрических цепей. Основные характеристики конденсатора — номинальная ёмкость и номинальное напряжение. Чаще всего в схемах используются постоянные конденсаторы, и гораздо реже — переменные и подстроенные. Отдельной группой стоят конденсаторы, изменяющие свою ёмкость под воздействием внешних факторов. Общие условные графические обозначения конденсаторов постоянной ёмкости приведены на рис. 3.1 и их определяет соответствующий ГОСТ .Номинальное напряжение конденсаторов (кроме так называемых оксидных) на схемах, как electriciastudio.ru Наряду с резисторами конденсаторы являются наиболее широко используемыми компонентами электрических цепей. Основные характеристики конденсатора — номинальная ёмкость и номинальное напряжение. Чаще всего в схемах используются постоянные конденсаторы, и гораздо реже — переменные и подстроенные. Отдельной группой стоят конденсаторы, изменяющие свою ёмкость под воздействием внешних факторов. Общие условные графические обозначения конденсаторов постоянной ёмкости приведены на рис. 3.1 и их определяет соответствующий ГОСТ .Номинальное напряжение конденсаторов (кроме так называемых оксидных) на схемах, как правило, не указывают. Только в некоторых случаях, например, в схемах цепей высокого напряжения рядом с обозначением номинальной ёмкости можно указывать и номинальное напряжение (см. рис. 3.1, С4 ). Для оксидных же конденсаторов (старое название электролитические) и особенно на принципиальных схемах бытовых электронных устройств это давно стало практически обязательным (рис. 3.2 ). Подавляющее большинство оксидных конденсаторов — полярные, поэтому включать их в электрическую цепь можно только с соблюдением полярности. Чтобы показать это на схеме, у символа положительной обкладки такого конденсатора ставят знак «+», Обозначение С1 на рис. 3.2 — общее обозначение поляризованного конденсатора. Иногда используется.другое изображение обкладок конденсатора (см. рис.3.2 , С2 и СЗ). С технологическими целями или при необходимости уменьшения габаритов в некоторых случаях в один корпус помещают два конденсатора, но выводов делают только три (один из них общий). Условное графическое обозначение Для развязки цепей питания высокочастотных устройств по переменному току применяют так называемые проходные конденсаторы . У них тоже три вывода: два — от одной обкладки («вход» и «выход»), а третий (чаще в виде винта) — от другой, наружной, которую соединяют с экраном или завёртывают в шасси. Эту особенность конструкции отражает условное графическое обозначение такого конденсатора (рис. 3.3 , С1). Наружную обкладку обозначают короткой дугой, а также одним (С2) или двумя (СЗ) отрезками прямых линий с выводами от середины. Условное графическое обозначение с позиционным обозначением СЗ используют при изображении проходного конденсатора в стенке экрана. С той же целью, что и проходные, применяют опорные конденсаторы. Обкладку, соединяемую с корпусом (шасси), выделяют в обозначении такого конденсатора тремя наклонными линиями, символизирующими «заземление» (см. рис. 3.3 , С4). Конденсаторы переменной ёмкости (КПЕ) предназначены для оперативной регулировки и состоят обычно из статора и ротора. Такие конденсаторы широко использовались, например, для изменения частоты настройки радиовещательных приёмников. Как говорит само название, они допускают многократную регулировку ёмкости в определенных пределах. Это их свойство показывают на схемах знаком регулирования — наклонной стрелкой, пересекающей базовый символ под углом 45°, а возле него часто указывают минимальную и максимальную ёмкость конденсатора (рис. 3.4). Если необходимо обозначить ротор КПЕ, поступают так же, как и в случае проходного конденсатора (см. рис. 3.4, С2).Для одновременного изменения ёмкости в нескольких цепях (например, в колебательных контурах) используют блоки, состоящие из двух, трех и большего числе КПЕ. Принадлежность КПЕ к одному блоку показывают на схемах штриховой линией механической связи, соединяющей знаки регулирования, и нумерацией секций (через точку в позиционном обозначении, рис. 3.5 ). При изображении КПЕ блока в разных, далеко отстоящих одна от другой частях схемы механическую связь не показывают, ограничиваясь только соответствующей нумерацией секций (см. рис. 3.5 , С2.1, С2.2, С2.3). Разновидность КПЕ — подстроенные конденсаторы . Конструктивно они выполнены так, что их ёмкость можно изменять только с помощью инструмента (чаще всего отвертки). В условном графическом обозначении это показывают знаком подстроечного регулирования — наклонной линией со штрихом на конце (рис. 3.6 ). Ротор подстроечного конденсатора обозначают, если необходимо, дугой (см. рис. 3.6 , СЗ, С4). Саморегулирумые конденсаторы (или нелинейные) обладают способностью изменять ёмкость под действием внешних факторов. В радиоэлектронных устройствах часто применяют вариконды (от английских слов vari(able) — переменный и cond(enser) — еще одно название конденсатора). Их ёмкость зависит от приложенного к обкладкам напряжения. Буквенный код варикондов — CU (U— общепринятый символ напряжения, см. табл. 1.1), УГО в этом случае — базовый символ конденсатора, перечеркнутый знаком нелинейного саморегулирования с латинской буквой U (рис. 3.7, конденсатор CU1).Аналогично построено УГО термоконденсаторов. Буквенный код этой разновидности конденсаторов — СК (рис. 3,7 , конденсатор СК2). Температура среды, естественно, обозначается символом tº Керамические конденсаторы SMD ввиду их малых габаритов иногда маркируются кодом, состоящим из одного или двух символов и цифры. Первый символ, если он есть – код изготовителя (напр. K для Kemet, и т.д.), второй символ – мантисса и цифра показатель степени (множитель) емкости в pF. Например S3 – 4. 7nF (4.7 x 10^3 Pf) конденсатор от неизвестного изготовителя, в то время как KA2 100 pF (1.0 x 10^2 PF) конденсатор от фирмы Kemet. Конденсаторы изготавливаются с различными типами диэлектриков: NP0, X7R, Z5U и Y5V …. Диэлектрик NP0(COG) обладает низкой диэлектрической проницаемостью, но хорошей температурной стабильностью (ТКЕ близок к нулю). SMD конденсаторы больших номиналов, изготовленные с применением этого диэлектрика наиболее дорогостоящие. Диэлектрик X7R имеет более высокую диэлектрическую проницаемость, но меньшую температурную стабильность. Диэлектрики Z5U и Y5V имеют очень высокую диэлектрическую проницаемость, что позволяет изготовить конденсаторы с большим значением емкости, но имеющих значительный разброс параметров. SMD конденсаторы с диэлектриками X7R и Z5U используются в цепях общего назначения. В общем случае керамические конденсаторы на основе диэлектрика с высокой проницаемостью обозначаются согласно EIA тремя символами, первые два из которых указывают на нижнюю и верхнюю границы рабочего диапазона температур, а третий – допустимое изменение емкости в этом диапазоне. Расшифровка символов кода приведена в Z5U – конденсатор с точностью 22, -56% в диапазоне температур от +10 до +85°C.X7R – конденсатор с точностью ±15% в диапазоне температур от -55 до +125°C. Маркировка электролитических конденсаторов SMD. Электролитические конденсаторы SMD часто маркируются их емкостью и рабочим напряжением, например 10 6V – 10 µ F 6V. Иногда этот код используется вместо обычного, который состоит из символа и 3 цифр. Символ указывает рабочее напряжение, а 3 цифры (2 цифры и множитель) дают емкость в pF. Срез или полоса указывает положительный вывод. Символ Напряжение Например, конденсатор маркирован A475 – 4. 7mF 10V 475 = 47 x 10^5pF = 4.7 x 10^6pF = 4. 7mF Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами как PANASONIC, HITACHI и др. Различают три основных способа кодирования. Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения. Наряду с самыми распространенными радиокомпонентами резисторами, конденсаторы по праву занимают второе место по использованию в электрических цепях и схемах. Основные характеристиками конденсатора являются номинальная ёмкость и номинальное напряжение. Чаще всего в схемах радиоэлектроники применяются постоянные конденсаторы, и electric-idea.ruОбозначение емкости конденсатора. Обозначение конденсаторов на схемах. Обозначение емкости конденсаторов на схеме
