Защита электродвигателей, магнитных пускателей и прочей аппаратуры от нагрузок, вызывающих перегрев, осуществляется при помощи специальных устройств тепловой защиты. Для того чтобы осуществить правильный выбор модели тепловой защиты, нужно знать ее принцип работы, устройство, а также основные критерии выбора. Термореле (ТР) предназначено для обеспечения защиты электродвигателей от перегрева и преждевременного выхода из строя. При долговременном запуске электродвигатель подвержен токовым перегрузкам, т.к. во время пуска происходит потребление семикратного значения тока, приводящего к нагреву обмоток. Номинальный ток (Iн) — сила тока, потребляемая двигателем при работе. Кроме того, ТР увеличивают срок эксплуатации электрооборудования. Тепловое реле, устройство которого составляют простейшие элементы: Термочувствительный элемент является датчиком температуры, служащий для передачи тепла на биметаллическую пластину или другой элемент тепловой защиты. Контакт с самовозвратом позволяет при нагреве мгновенно разомкнуть цепь питания электрического потребителя для избежания его перегрева. Пластина состоит из двух видов металла (биметалл), причем один из них обладает высоким температурным коэффициентом расширения (Kр). Они скреплены между собой при помощи сварки или проката при высоких значениях температуры. При нагреве изгибается пластина тепловой защиты в сторону материала с меньшим Kр, а после остывания пластина принимает исходное положение. В основном пластины изготавливаются из инвара (меньшее значение Kр) и немагнитной или хромоникелевой стали (больший Kр). Кнопка включает ТР, регулятор тока уставки необходим для установки оптимального значения I для потребителя, причем его превышение приведет к срабатыванию ТР. Принцип действия ТР основан на законе Джоуля-Ленца. Ток представляет собой направленное движение заряженных частиц, которые сталкиваются с атомами кристаллической решетки проводника (эта величина является сопротивление и обозначается R). Это взаимодействие вызывает появление тепловой энергии, получаемой из электрической. Зависимость длительности протекания от температуры проводника определяется по закону Джоуля-Ленца. Формулировка этого закона следующая: при прохождении I по проводнику количество теплоты Q, выделяемой током, при взаимодействии с атомами кристаллической решетки проводника прямо пропорционально квадрату I, величине R проводника и времени воздействия тока на проводник. Математически можно записать следующим образом: Q = a * I * I * R * t, где a — коэффициент преобразования, I — ток, протекающий через искомый проводник, R — величина сопротивления и t — время протекания I. При коэффициенте a = 1 результат расчета измеряется в джоулях, а при условии, что a = 0.24, результат измеряется в калориях. Нагрев биметаллического материала происходит двумя способами. При первом случае I проходит через биметалл, а во втором — через обмотку. Изоляция обмотки замедляет поток тепловой энергии. Термореле нагревается сильнее при высоких значениях I, чем при контакте с термочувствительным элементом. Происходит задержка сигнала срабатывания контактов. В современных моделях ТР используются оба принципа. Нагрев биметаллической пластины теплового устройства защиты производится при подключенной нагрузке. Комбинированный нагрев позволяет получить устройство с оптимальными характеристиками. Пластина нагревается при помощи тепла, выделяемого I при прохождении через нее, и специальным нагревателем при I нагрузки. Во время нагрева биметаллическая пластина деформируется и воздействует на контакт с самовозвратом. Каждое ТР имеет индивидуальные технические характеристики (ТХ). Реле нужно выбирать согласно характеристикам по нагрузке и условиям применения при работе электродвигателя или другого потребителя электроэнергии: Номинальное значение тока — значение I, на которое рассчитано ТР. Выбирается по значению Iн потребителя, к которому непосредственно подключается. Кроме того, нужно выбирать с запасом по Iн и руководствоваться следующей формулой: Iнр = 1.5 * Iнд, где Iнр — Iн ТР, который должен быть больше номинального тока двигателя (Iнд) в 1.5 раза. Граница регулировки I срабатывания является одним из важных параметров устройства термозащиты. Обозначение этого параметра является диапазоном регулировки значения Iн. Напряжение — значение силового напряжения, на которое рассчитаны контакты реле; при превышении допустимой величины произойдет выход из строя устройства. Некоторые виды реле снабжены отдельными контактами для управления работой устройства и потребителя. Мощность — это один из основных параметров ТР, которое определяет выходную мощность подключенного потребителя или группы потребителей. Граница срабатывания или порог срабатывания является коэффициентом, зависящим от номинального тока. В основном его значение находится в диапазоне от 1,1 до 1,5. Чувствительность к фазному перекосу (асимметрии фаз) показывает процентное соотношение фазы с перекосом к фазе, по которой протекает номинальный ток необходимой величины. Класс отключения — параметр, представляющий среднее время срабатывания ТР в зависимости от кратности тока уставки. Основной характеристикой, по которой нужно выбирать ТР, является зависимость времени срабатывания от тока нагрузки. Схемы подключения теплового реле в цепь могут существенно отличаться в зависимости от устройства. Однако ТР подключаются последовательным соединением с обмоткой двигателя или катушкой магнитного пускателя к нормально разомкнутому контакту, т.к. подключение такого рода позволяет защитить устройство от перегрузок. При превышении показателей потребления тока ТР отключает устройство от питания электросети. В большинстве схем при подключении применяется постоянно разомкнутый контакт, который работает при последовательном соединении со стоповой кнопкой на управляющем пульте. В основном этот контакт маркируется буквами NC или Н3. Нормально замкнутый контакт может применяться при подключении сигнализации о срабатывании защиты. Кроме того, в более сложных схемах этот контакт применяется для осуществления программного управления аварийной остановкой устройства с использованием микропроцессоров и микроконтроллеров. Термореле подключить достаточно просто. Для этого нужно руководствоваться следующим принципом: ТР размещается после контакторов пускателя, но перед электродвигателем, а постоянно замкнутый контакт включается последовательным соединением со стоповой кнопкой. Существует множество видов, на которые делятся тепловые реле: Биметаллические ТР обладают примитивной конструкцией и являются простыми устройствами. Принцип действия теплового реле твердотельного типа существенно отличается от биметаллического типа. Твердотельное реле — электронное устройство, которое еще называется шнайдером и выполнено на радиоэлементах без механических контактов. К ним относятся РТР и РТИ ИЭК, которые вычисляют средние температуры электродвигателя путем мониторинга его пускового и Iн. Основной особенностью этих реле является способность противостоять искрам, т.е. они могут использоваться во взрывоопасных средах. Этот тип реле быстрее по времени срабатывания и легче регулируется. РТК предназначены для контроля температурного режима электродвигателя или другого устройства при помощи термистора или теплового сопротивления (зонда). При возрастании температуры до критического режима его сопротивление резко возрастает. Согласно закону Ома, при росте R уменьшается ток и потребитель отключается, т.к. его величины недостаточно для нормальной работы потребителя. Этот тип реле применяется в холодильниках и морозильных камерах. Конструкция теплового реле плавления сплава существенно отличается от остальных моделей и состоит из следующих элементов: Эвтектический сплав плавится при низкой температуре и защищает цепь питания потребителя, разрывая контакт. Это реле встраивается в устройство и применяется в стиральных машинах и автомобильной технике. Подбор теплового реле производится при анализе ТХ и условий эксплуатации устройства, которое необходимо защитить от перегрева. Без сложных расчетов можно подобрать подходящий номинал электротеплового реле для двигателя по мощности (таблица технических характеристик устройств тепловой защиты). Основная формула для расчета номинального тока ТР: Iнтр = 1.5 * Iнд. Например, нужно рассчитать Iн ТР для асинхронного электродвигателя мощностью 1,5 кВт, запитанного от трехфазной сети переменного напряжения со значением 380 В. Это сделать достаточно просто. Для вычисления значения номинального тока двигателя необходимо воспользоваться формулой мощности: P = I * U. Отсюда, Iнд = P / U = 1500 / 380 ≈ 3.95 А. Значение номинального тока ТР вычисляется следующим образом: Iнтр = 1.5 * 3.95 ≈ 6 А. Исходя из расчетов, выбирается ТР типа РТЛ-1014-2 с регулируемым диапазоном тока уставки от 7 до 10 А. При повышенном значении температуры окружающей среды следует устанавливать значение уставки на минимальное. При пониженной температуре окружающей среды следует учитывать о возрастании нагрузки на обмотки статора двигателя и по возможности не включать. Если обстоятельства требуют использования электродвигателя при неблагоприятных условиях, то необходимо начинать настройку с низкого тока уставки, а после этого увеличивать его до необходимого значения. odinelectric.ru И так тепловое реле подбирается под рабочий ток электрического двигателя и служит для защиты его от не корректной работы , то есть потери одной из фаз или перегрузки. Тепловое реле подключается между магнитным пускателем и двигателем , они бывают старого образца на 2 фазы и нового на 3. Схема подключения теплового реле: Виды теплового реле: Двухфазное тепловое реле Трехфазное тепловое реле elektrox.ru Магнитным пускателем называют специальную установку, с помощью которой производится дистанционный запуск и управление работой асинхронного электрического двигателя. Данное приспособление характеризуется простотой конструкции, что позволяет произвести подключение мастеру без соответствующего опыта. Перед подключением теплового реле и магнитного участка необходимо помнить, что вы работаете с электрическим прибором. Именно поэтому, чтобы обезопасить себя от поражения электрическим током, нужно произвести обесточивание участка и проверить его. С этой целью, наиболее часто, используется специальная индикаторная отвертка. Следующим этапом подготовительных работ является определение величины рабочего напряжения катушки. В зависимости от производителя приспособления увидеть показатели можно на корпусе или на самой катушке. Важно! Величина рабочего напряжения катушки может быть 220 или 380 Вольт. При наличии первого показателя необходимо знать, что на ее контакты осуществляется подача фазы и ноля. Во втором случае это обозначает о наличии двух разноименных фаз. Этап правильного определения катушки достаточно важен при подключении магнитного пускателя. В противном случае она может перегореть во время работы устройства. Для подключения данного оборудования необходимо использовать две кнопки: Первая из них, может иметь черный или зеленый цвет. Эта кнопка характеризуется постоянно разомкнутыми контактами. Вторая кнопка имеет красный цвет и постоянно замкнутые контакты. Во время подключения теплового реле необходимо помнить о том, что с помощью силовых контактов производится включение и выключение фаз. Нули, которые подходят и отходят, а также проводники, которые заземляют, между собой необходимо соединять в области клеммника. При этом, в обязательном порядке, пускатель необходимо отходить. Коммутация этих приспособлений не производится. Для того чтобы произвести подключение катушки, величина рабочего напряжения которой составляет 220 Вольт, необходимо взять ноль с клеммника и подсоединить его к схеме, которая предназначается для работы пускателя. Схема магнитного пускателя характеризуется наличием: Внимание. Наиболее часто используют схему, которая требует использования одного пускателя. Это объясняется ее простотой, что позволяет с ней справиться даже малоопытному мастеру. Для сборки магнитного пускателя требуется использование трехжильного кабеля, который подводится к кнопкам, а также одной пары контактов, которые хорошо разомкнуты. При использовании катушки в 220 Вольт необходимо произвести подключение проводов красного или черного цветов. При использовании катушки 380 Вольт используется разноименная фаза. Четвертую свободную пару в этой схеме используют как блок-контакт. Три пары силовых контактов включаются наряду с этой свободной парой. Расположение всех проводников производится сверху. В том случае, если есть два дополнительных проводника, то их размещают сбоку. Силовые контакты пускателя характеризуются наличием трех фаз. Для их включения во время нажатия кнопки Пуск, необходимо произвести подачу на катушку напряжения. Это позволит цепи замкнуться. Для размыкания цепи необходимо произвести отключение катушки. Для сборки цепи управления зеленая фаза напрямую подключается к катушке. Важно. При этом необходимо к кнопке Пуск подключить провод, который идет с контакта катушки. С него также делают перемычку, которая идет к замкнутому контакту кнопки Стоп. Включение работы магнитного пускателя производится с помощью кнопки Пуск, которая смыкает цепь, а отключение – с помощью кнопки Стоп, которая производит расцепление цепи. Между магнитным пускателем и электрическим двигателем располагается тепловое реле. Его подключение осуществляется к выходу магнитного пускателя. Через данное приспособление осуществляется прохождение электрического тока. Тепловое реле характеризуется наличием дополнительных контактов. Их необходимо соединить последовательно с катушкой пускателя. Тепловое реле характеризуется наличием специальных нагревателей, через которые может проходить электрический ток определенной величины. При возникновении опасных ситуаций (возрастание тока выше указанных пределов), благодаря наличию биметаллических контактов, производится разрыв цепи и впоследствии отключения пускателя. Для того чтобы запустить работу механизма, необходимо включить биметаллические контакты с помощью кнопки. Внимание. При подключении теплового реле, необходимо учитывать наличие на нем регулятора тока, который срабатывает в небольших пределах. Подключение электромагнитного пускателя и теплового реле производится достаточно просто. Для этого необходимо всего лишь придерживаться схемы. bouw.ru Схемы подключения электродвигателей, в которые включено тепловое реле, могут существенно отличаться между собой, в зависимости от технической необходимости и наличия различных устройств. Тем не менее, в каждой из схем тепловое реле обязательно должно подключаться последовательно с катушкой пускателя. Это обеспечивает надежную защиту от перегрузок оборудования. Так, при превышении определенного уровня потребляемого двигателем тока тепловое реле размыкает цепь, тем самым отключая магнитный пускатель и сам двигатель от источника электропитания.
На сегодняшний день наибольшую популярность приобрели тепловые реле серии РТЭ производства EKF, которые предназначены для защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от токовых перегрузок недопустимой продолжительности, в том числе возникающих при выпадении одной из фаз.
Действие изделий основано на использовании свойств биметаллических пластин. Для изготовления биметаллических пластин в таких реле используют, как правило, инвар и хромоникелевую сталь. Сами пластины между собой крепко соединяются посредством сварки или же проката. Поскольку одна из пластин обладает большим коэффициентом расширения при нагревании, а другая меньшим, то в случае воздействия на них высокой температуры (например, при прохождении тока через металл), происходит изгиб пластины в ту сторону, где располагается материал с меньшим коэффициентом расширения. Таким образом, при определенном уровне нагревания биметаллическая пластина прогибается и оказывает воздействие на систему контактов реле, что приводит к его срабатыванию и размыканию электрической цепи. Также необходимо отметить, что в результате низкой скорости процесса прогиба пластины она не может эффективно гасить дугу, которая возникает в случае размыкания электрической цепи. Для того чтобы решить данную проблему, необходимо ускорить воздействие пластины на контакт. Именно поэтому на большинстве современных реле предусмотрены также ускоряющие устройства, которые позволяют эффективно разорвать цепь в минимальные сроки. Реле тепловое РТЭ-1304 0,4-0,63А EKF как и другие модели этой серии применяются в качестве комплектующих изделий в схемах управления электроприводами в цепях переменного тока напряжением 660 В, частотой 50-60 Гц и постоянного тока напряжением 440 В. Тепловые реле РТТ применяются в тех случаях, когда требуется обеспечить эффективную защиту трехфазных асинхронных двигателей от перегрузок, длительность которых превышает допустимую (которые могут возникнуть, например, при выпадении одной из фаз). Как правило, они являются комплектующими частями в управляющих схемах электроприводов и в магнитных пускателях. Тепловые реле РТЛ используются в тех случаях, когда требуется защитить от перегрузок по продолжительности, а также о несимметричности тока, например, при выпадении одной из фаз. Этот тип реле может устанавливаться как на пускателях, так и отдельно, при наличии клеммников. Двухфазное тепловое реле ТРН используется, как правило, на магнитных пускателях в асинхронных двигателях. Его особенностью является возможность использования в сетях постоянного тока. Тепловое реле РТИ выполняет те же функции, что и описанные выше, а также обеспечивает защиту от затянутого пуска. Данный тип реле обладает собственным потреблением энергии, поэтому дополнительно при его использовании рекомендуется устанавливать предохранители. welteks.ru Основной частью теплового реле является биметаллическая пластина. Слово "биметаллическая" означает, что пластина состоит из двух металлов. Если взять две пластины из одного и того же металла и нагреть их, то они будут удлиняться одинаково (рисунок 1, а). Если же взять пластины из разных металлов и нагреть их, то вследствие различного теплового расширения они будут удлиняться по-разному (рисунок 1, б). Две пластины из разных металлов, склепанные или сваренные, образуют одну биметаллическую пластину. Обычно биметаллическая пластина выполняется из инвара (сплава железа с никелем) и латуни. При нагреве пластина изгибается в сторону металла с меньшим тепловым расширением (рисунок 1, в). Рисунок 1. Тепловое расширение металлических пластин при нагревании На рисунке 2 схематически показано устройство теплового реле магнитного пускателя. Разберем подробнее принцип действия теплового реле. Включение электрического двигателя производится кнопкой "пуск". При нажатии кнопки "пуск" магнитная катушка 5 включает (соединяет) линейные контакты 6 в главной цепи двигателя и последний начинает работать. Рисунок 2. Схема теплового реле Нагревательная спираль 1 теплового реле нагревается током двигателя. Биметаллическая пластина 2, расположенная рядом со спиралью, также нагревается, но тепловое реле подбирается таким образом, что при нормальном режиме количество тепла, выделяемое нагревательной спиралью, не в состоянии изогнуть биметаллическую пластину. Как только наступает перегрузка двигателя, он начинает забирать из сети ток больше нормального, обмотка двигателя перегревается и может сгореть. Тогда начинает работать тепловое реле. При длительных и опасных перегрузках двигателя количество тепла, выделяемое спиралью 1, увеличивается. Биметаллическая пластина 2, усиленно нагреваясь, будет изгибаться и, прогнувшись вверх, освободит рычажок 3, который ранее был защелкнут пластиной. Постоянно оттягиваемый пружиной 4 рычажок, повернувшись, разомкнет контакты 7 и тем самым разорвет цепь магнитной катушки 5, которая под действием пружины 8 разъединит главные линейные контакты 6 в цепи двигателя. Двигатель остановится. Таким образом, тепловое реле защищает двигатель от перегрузки. Рисунок 3. Фото реле тепловой защиты двигателя Чтобы вновь включить двигатель, нужно сначала замкнуть контакты 7, поворачивая вручную рычажок 3 при помощи особой кнопки "возврат" 9. Однако рычажок 3 встанет на место только после того, как биметаллическая пластина 2 остынет, вернется в свое первоначальное положение (через 0,5 – 3 минуты после выключения) и защелкнет рычажок. Только после этого замыкание кнопки "пуск" вызовет включение двигателя. Остановка двигателя по желанию осуществляется выключением кнопки "стоп". Видео о тепловых реле: Источник: Кузнецов М. И., "Основы электротехники" - 9-е издание, исправленное - Москва: Высшая школа, 1964 - 560с. www.electromechanics.ru Превышение тока выше номинального значения приводит к перегреву проводников и, как следствие, разрушению изоляции. Грамотно подобранные тепловые реле способны также защитить, например, электродвигатель в случае заклинивания якоря. Их можно также использоваться для регулировки (поддержания) необходимой температуры, например, в холодильном оборудовании или бытовых приборах. Наиболее широко применяются конструкции, в которых главным элементом является специальная биметаллическая пластина. Последняя выполнена из двух слов металла с различными температурными линейными коэффициентами расширения. Благодаря этому при нагревании она деформируется (изгибается) и посредством специального рычага замыкает контакты. Как правило, для изготовления таких пластин используют инвар в паре с хромоникелевой или немагнитной сталью. Так как эта процесс выполняется плавно, неизбежно возникновение электрической дуги между сближающимися контактами. Чтобы предотвратить их выгорание и образование нагара, применяется «прыгающий» контакт, который резко срабатывает после достижения критических параметров. Сама пластина нагревается за счет проходящего через нее тока или расположенного рядом нагревателя в виде спирали. Часто применяется и комбинированная схема. В любом случае температура нагрева находится в прямо пропорциональной зависимости от потребляемого электрооборудованием тока. После срабатывания реле, в зависимости от конструктивного исполнения, возвращается в исходное состояние либо автоматически, по мере остывания, либо с помощью соответствующего переключателя (кнопки). Основной характеристикой теплового реле является время срабатывания в зависимости от нагрузочного тока (так называемая времятоковая характеристика). Главный критерий – номинальный ток потребления электрооборудования. Тепловое реле должно иметь соответствующие характеристики на 20-30 % выше, что обеспечивает ее срабатывание в течение соответствующей процентной перегрузки в течение 20 минут. Так как деформация биметаллической пластины зависит от ее фактического нагревания, время срабатывания реле находится в прямой зависимости также от температуры окружающей среды. И при больших контрастах следует предусматривать в качестве дополнительной функции плавную регулировку. Также для снижения такого влияния следует подбирать реле с максимально возможной температурой срабатывания, а также располагать их в тех же помещениях, где находятся объекты, предназначенные для защиты. Напоследок необходимо отметить, что тепловые реле не предназначены для предохранения оборудования от таких внештатных ситуаций, как короткое замыкание. В этом случае они сами нуждаются в специальной защите. pue8.ru
Тепловое реле, как правило, служит для защиты (аварийного отключения и/или сигнализации об аварийной ситуации) электрических цепей и электрооборудования от повышения тока потребления сверх некого номинального (нормального) значения. Повышение тока потребления может свидетельствовать, например, о чрезмерной нагрузке на вал двигателя, межвитковом замыкании и т.д.
Факт того, что проводник с током греется, не дает возможность напрямую совершить какую-либо существенную механическую работу, так как степень нагрева нуждается в оценке, например, термодатчиком. Оказывается, есть возможность поступить проще, а именно «научить» проводник закономерно изменять свою геометрическую форму пропорционально изменению температуры.
Как известно, линейные размеры металлов при нагреве меняются. Известно также, что у разных металлов коэффициенты теплового расширения различные. Например, при нагреве на одно и то же значение температуры, полоска из металла, обладающего большим коэффициентом теплового расширения, удлиниться на большее значение, чем полоска из другого металла, коэффициент теплового расширения которого ниже. Если соединить вместе две одинаковые по форме полоски разнородных металлов, то, при изменении температуры, геометрическая форма этой конструкции тоже будет изменяться - изгибаясь и распрямляясь, в зависимости от температуры. Скрепленные воедино две пластины разнородных металлов получили название биметаллической пластины. Биметаллическая пластина, как своеобразный прибор для оценки силы тока по его нагреву и последующего воздействия на какой-либо исполнительный механизм, широко применяется в различных бытовых и промышленных устройствах автоматики.
Теория принципа действия теплового реле была вкратце рассмотрена выше, обратимся к практике. Вскроем корпус и разберемся с внутренним устройством низковольтного трехфазного теплового (тепломеханического) реле ИЭК РТИ-1308. Его основные технические характеристики представлены в таблице ниже.
Таблица. Основные технические характеристики теплового реле ИЭК РТИ-1308.
Принцип работы теплового реле РТИ можно описать следующим образом. При протекании электрического тока по биметаллическим пластинам (каждой из трех фаз предназначается своя пластина), происходит их нагрев. Чем выше ток, тем сильнее нагрев биметаллических пластин и, следовательно, больше их изгиб в определенную (конструктивно заданную) сторону. Изгибаясь, пластины давят на систему рычагов. При достижении хотя бы одной из трех пластин критического значения по углу изгиба, вследствие превышения на одной или нескольких фазах номинального установленного рабочего тока, происходит срабатывание исполнительного (контактного) механизма цепи управления, и контактные пары переводятся во взаимно противоположные состояния. В таком, нагретом до момента срабатывания реле, состоянии биметаллические пластины будут удерживать реле до тех пор, пока на все фазах тепловой ток не придет в норму. Ток снижается - биметаллические пластины охлаждаются, переводя систему рычагов в первоначальное состояние. Если у теплового реле активирован режим автоматического пуска, то контактные группы тоже автоматически переключаться в первоначальное состояние, если нет – нужно вручную включать реле после каждого его срабатывания. На фотографиях ниже можно увидеть процесс вскрытия РТИ-1308 и пояснения к нему.
Время срабатывания теплового реле зависит от кратности превышения тока, то есть от того, во сколько раз реальный ток превысил установленный (см. график ниже).
Кнопкой «тест» можно сымитировать срабатывание реле, то есть принудительно перевести контактные пары исполнительного механизма в противоположные состояния. Таким образом, можно проверить лишь правильность работы каких-либо электронных устройств (например, контактора), коммутируемых тепловым реле. Всецело же корректность работы теплового реле проверяется только на специальном испытательном стенде с моделированием прохождения через реле различных токов, как ниже, так и выше установленного тока срабатывания реле.
В заключение, нужно сказать о трех важных вещах, касаемо тепловых (тепломеханических) реле. Во-первых, любое тепломеханическое реле имеет собственное (небольшое, но постоянное) потребление энергии, расходуемое на подогрев биметаллических пластин. Во-вторых, тепловое реле не предназначено для защиты от токов короткого замыкания, которому характерен сверхбыстрый рост тока. Это обусловлено относительно высокой инертностью биметаллических пластин, которые не способны нагреться так быстро. Для защиты от короткого замыкания, в паре с тепловыми реле, необходимо применять автоматические выключатели электромагнитного расцепления. В-третьих, ток срабатывания теплового реле зависит от температуры окружающей среды, условий охлаждения корпуса реле и прочих факторов. Таким образом, в качестве прецизионного устройства защиты, где требуется очень точная оценка электрического тока, тепловое реле тепломеханического типа использовать нельзя, погрешности весьма значительны. zakatayrukava.ruПринцип работы и схема подключения теплового реле. Реле тепловое на схеме
устройство, принцип работы, виды и схема подключения
Устройство и принцип работы
Основные характеристики
Схема подключения
Виды тепловых реле
Как выбрать тепловое реле
Похожие статьи
Тепловое реле (описание и схема подключения)
Схема подключения теплового реле
Тепловые защитные реле: Видео
Похожие статьи:
Как подключить магнитный пускатель и тепловое реле
Проведение подготовительных работ
Особенности подключения магнитных пускателей
Особенности подключения теплового реле
Тепловое реле, принцип работы и схема подключения
Тепловые реле - это электрические устройства, основным назначением которых является защита двигателя от избыточной нагрузки и, как следствие, перегрузки системы в целом. На сегодняшний день наиболее распространенными являются следующие типы тепловых реле: ТРН, РТИ, РТТ, РТЛ и РТЭ. Необходимость применения тепловых реле обусловлена тем, что долговечность любого оборудования напрямую зависит от того, как часто оно бывает перегружено. Так, при регулярном превышении номинального напряжения происходит нагрев оборудования, что приводит к старению изоляции и, как следствие снижает эксплуатационный срок установок.Схема подключения теплового реле
Принцип работы теплового реле
Виды тепловых реле (РТТ, РТЛ, ТРН, РТИ, РТЭ)
Устройство теплового реле
принцип работы, назначение, устройство, правильный выбор
Основное предназначение тепловых реле — защита электрических потребителей от возможных перегрузок в сети. В некоторых моделях предусмотрена также возможность автоматического отключения при появлении асимметрии в разных фазах, а также при пропадании одной из них.Принцип работы теплового реле
Правильный выбор тепловых реле
Влияние внешних климатических факторов на тепловые реле
Устройство теплового реле. Разбираем ИЭК РТИ-1308
Согласно закону Джоуля-Ленца, количество тепла, выделяемое участком электрической цепи, пропорционально квадрату силы тока и сопротивлению этого участка. Это дает возможность создавать устройства, выполняющие небольшую механическую работу (например, по замыканию/размыканию контактной пары) при достижении силы тока на исследуемом участке цепи определенного значения. Подобные устройства получили название тепловых (электротепловых) реле или реле тепловой защиты.
Биметаллическая пластина.
Принцип работы биметаллической пластины.
Устройство теплового реле на примере ИЭК РТИ-1308.
Характеристика силовой цепи
Значение
Диапазон регулировки тока срабатывания
2,5–4 А
Стандартные рабочие напряжения
230, 400, 660 В
Максимальная частота переменного тока
400 Гц
Характеристика цепи управления
Значение
Тип контактов
1 замкнутый + 1 разомкнутый
Максимальная коммутируемая мощность при напряжении 110 В
400 ВА
Максимальная коммутируемая мощность при напряжении 230 В
600 ВА
Максимальная коммутируемая мощность при напряжении 400 В
600 ВА
Упаковка.

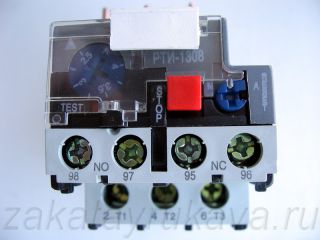

Вид сбоку (фото слева).
Вид на силовые контакты. Расстояния между контактами можно менять благодаря овальным отверстиям корпуса (фото справа).

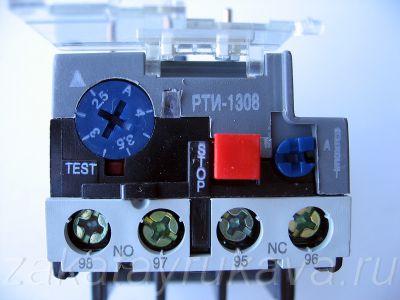

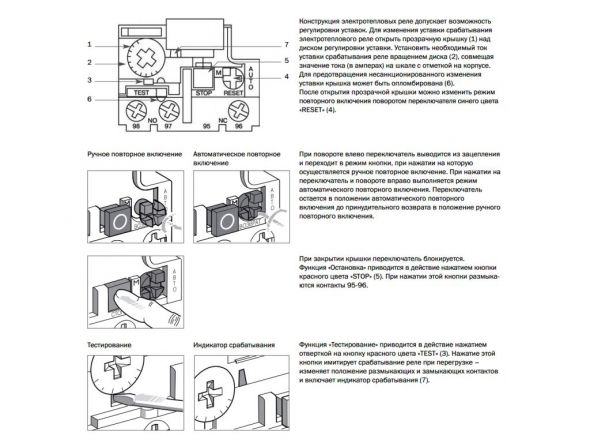

Органы управления и настройки РТИ-1308.

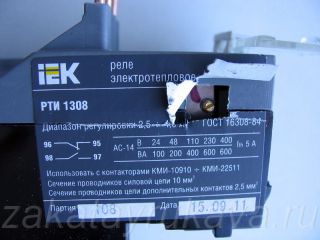

Под шильдиком прячется подстроечный винт. Благодаря ему, происходит актуализация значений шкалы диска настройки тока.
Количество заводсткой краски, нанесенной на резьбу подстроечного винта, оказалось недостаточным (винт легко вращался на пару оборотов). Дополнительно закрашиваем резьбу цапонлаком (фото снизу).
Вскрываем корпус, подцепляя тонкой плоской отверткой пластмассовые защелки по периметру корпуса.Вскрыть корпус, не отломив ни одной защелки, очень сложно - пластмасса хрупкая (фото справа внизу).
Корпус вскрыт.

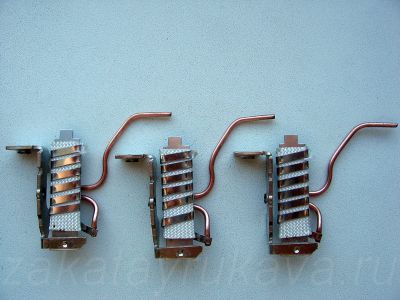

Биметаллические пластины смешанного нагрева (ток идет через обмотку нагрева и через саму пластину).
Изгиб пинцетом любой биметаллической платины инициирует срабатывание реле. Чем выше установленный ток, тем сильнее нужно изгибать пластины.
Реле без биметаллических пластин.
Нажимаем пинцетом на рычаг - происходит срабатывание реле (фото справа).
Система рычагов для объединения изгибающих усилий пластин воедино по логическому закону "ИЛИ". То есть, изгиб хотя бы одной (любой) пластины вызывает пропорциональное смещение верхнего рычага системы.Система находится в своём крайнем левом положении, соответствующем минимальному изгибу биметаллических пластин (фото слева).Система находится в своём крайнем правом положении, соответствующем максимальному изгибу биметаллических пластин (фото справа).
Реле сработало (желтый Г-образный флажок в крайнем правом положении) и ждёт ручного пуска, так как синий переключатель в положении ручного управления (фото слева).
Нажимаем непосредственно на рычажок, идущий к контактным группам (фото справа).
Съём исполнительного механизма происходит путём откручиванием единственного винта.
Исполнительный механизм со стороны контактных групп.
При нажатии на кнопку "Стоп", происходит размыкание замкнутой пары контактов.

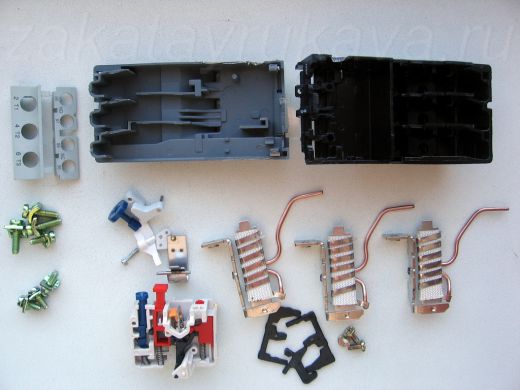

Все детали теплового реле ИЭК РТИ-1308.

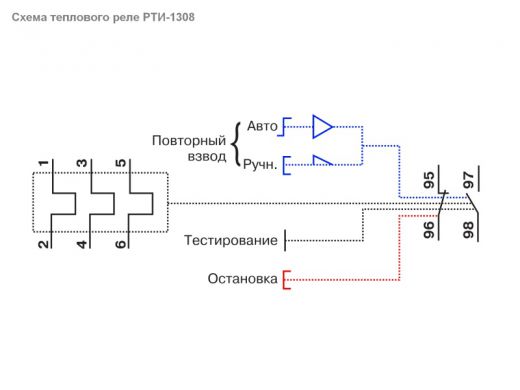

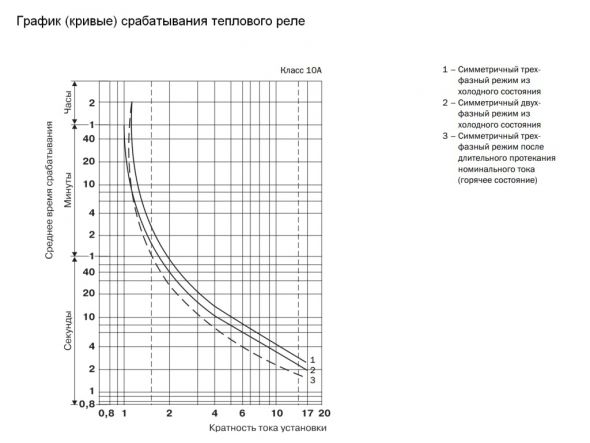

График (кривые) срабатывания РТИ-1308 (фото сверху).Схематичное обозначение РТИ-1308 (фото снизу).Похожие статьи:
