Светодиодные лампы на 12 вольт 10 Ватт на светодиодах 4014 много Фото. Диод на 12 вольт

Подробное руководство по замене лампочек автомобиля на светодиоды 12 вольт

На российских дорогах часто можно встретить автомобили, владельцы которых заменили стандартные лампы на светодиодные. В отличие от традиционных ламп, светодиоды для автомобиля 12 вольт характеризуются более высокой светоотдачей и долговечностью. Эта инструкция призвана обучить автомобилистов правильно подключать светодиодные лампы, вся полезная информация, а также схема, представлены ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Что нужно знать автолюбителю перед заменой?

Обычная светодиодная лампа

Перед тем, как вы решите подобрать и включить мощные и сверхъяркие светодиодные автомобильные лампы 12в вместо обычных, необходимо ознакомиться с основными данными. В первую очередь, поймите, что светодиод — это не лампа. Любые неправильные действия в процессе замены могут вызвать серьезные проблемы, и это касается не только диодных дамп, но и любых действий с проводкой в целом. В общем в этом процессе ничего сложного нет, но все-таки некоторые моменты следует учитывать.

Если вы решили подключить мощные и сверхъяркие автомобильные светодиодные лампочки, то учтите несколько нюансов:

Чтобы подключение было правильным, учитывайте напряжение бортовой сети. В авто этот показатель обычно составляет 12-13 вольт, если мотор заглушен и около 13-14.5 вольт, если мотор запущен.
Мощный и сверхъяркий мигающий светодиод обычно требует около 3.5 вольт напряжения, но здесь многое зависит от цвета. К примеру, желтые и красные диодные лампы потребляют около 2-2.5 вольт, в то время как белые, синие и зеленые — в районе 3-3.8 вольт. Если светодиодная лампочка для фары авто будет мощной, то типовой ток будет равен 350 мА, а если немощная — то около 20 мА.
Как показывает практика, не все автомобильные светодиоды, в отличие от традиционных ламп, позволяют должным образом осветить пространство вокруг. Данный момент необходимо учесть, если вы решили произвести замену диодных ламп в панели приборов. Кроме того, перед приобретением необходимо оценить тип линзы в лампе, возможно, есть смысл проконсультироваться с продавцом. К примеру, на узконаправленных диодных лампах расположена маленькая линза, это следует заранее проверить. Более оптимальным вариантом будет покупка нескольких видов, чтобы вы могли понять, какой из них вам более подойдет и какой нужен.
Любой диодный элемент 12 вольт имеет и плюс, и минус. Плюсом является анод, а минусом — катод (автор видео — TVTachki).

Помните о том, что вы не сможете просто извлечь автомобильную лампу из фары и включить мигающую диодную в бортовую сеть машины. Так вы его только сожжете, но результата не будет никакого. Также учитывайте, что автомобильные диодные элементы для фар и других целей разделяются по размерам, мощности, числу кристалликов, расположенных внутри. Кроме того, они обладают разной яркостью и цветом. В любом случае, в корпусе диодного компонента будет находиться полупроводниковый кристаллик, излучающий свет при прохождении напряжения через него.

Как делятся светодиоды для фар авто по мощности:

Маломощные диодные автомобильные элементы. Они не обладают охлаждением, поэтому являются менее долговечными. Кроме того, их использование в авто нецелесообразно, в основном они применяются в радиоаппаратуре.
Мощные диодные компоненты довольно долговечны, если вы будете правильно их использовать, то они могут прослужить около десяти лет. Также следует отметить, что такие мигающие диоды для фар авто почти не подвергаются нагрузкам.
Диодные автомобильные модули представляют собой алюминиевую пластинку, на которой расположен целый ряд светодиодов. Если пластина качественная, то ее стоимость будет довольно высокой. Что касается обычных китайских лент, то они сами по себе не мощные, соответственно, их использование актуально для подсветки вещевого ящика или приборной панели. Кроме того, они обладают пониженным ресурсом эксплуатации.

Учитывая все эти факторы, вы сможете определиться с тем, какой диод 12 вольт вам нужен. После этого можно приступать к подключению своими руками. Разумеется, если вы делаете это впервые, желательно использовать схему.

Схема подключения модуля для стоп-сигналов и габаритов

Подключаем светодиоды

Как правильно подключить лампочку на 12 вольт в авто своими руками? Неважно, мигающую или нет, в фару или панель приборов, об этом мы расскажем далее.

Рассмотрим пример подключения своими руками на модуле, учитывая несколько нюансов (схемы вы найдете ниже):

Панельки, то есть кластеры, рассчитываются на питание 12 вольт, такие устройства можно без проблем подключить к проводке авто и наслаждаться мигающими или просто яркими огоньками. Однако такие устройства обладают определенным недостатком — когда обороты мотора будут изменяться, яркость также будет то снижаться, то увеличиваться. Пусть это не критично, но глазу все же будет заметно. Но также нужно учесть, что такие кластеры хорошо светят тогда, когда напряжение в сети составляет 12.5 вольт, то есть если у вашем авто напряжение низкое, то светить лампочки будут слабо.
Сам по своей конструкции кластер состоит из самих диодов, а также резистора. Резисторы — это важный элемент любого кластера. На каждые три лампочки устанавливается один резистор, предназначенный для гашения лишнего напряжения. Если вы приобретаете ленту для фар, то, возможно, вам придется ее подрезать. При установке в фары нужно учитывать, что обрезать ленту необходимо в определенных местах.
Подключение светодиодов 12 вольт с резисторами в фары авто осуществляется последовательно. Вам необходимо сделать кластер, то есть подключить по очереди необходимое число лампочек друг к другу, а два вывода, которые будут находиться по краям — к сети авто. В этом случае речь идет о белых диодах, мощность которых составляет 3.5 W. То есть для сети с напряжением 12-14 вольт понадобится три лампочки, которые в общем будут потреблять не 12, а 10.5 вольт. Поскольку диоды обладают плюсом и минусом, последовательное соединение осуществляется таким образом, чтобы плюс одного элемента соединился с минусом другого (автор видео — Роман Щербань).

Пока еще кластер нельзя подключать напрямую своими руками, последовательно необходимо включить также резистор, то есть сопротивление. Показатель сопротивления должен быть равен 100-150 Ом, а мощность резистора должна составлять 0,5 Вт. Что касается резистора, то найти его — не проблема.

Подключение параллельно

При параллельном способе соединения своими руками вам потребуется подключить несколько цепей, каждая из которых будет состоять из трех лампочек и одного резистора сопротивления. В этом случае плюс подключается только к плюсу, соответственно, минус — только к минусу. Если подключается один автомобильный диод, то понадобится резистор с сопротивлением 550 Ом, для двух — сопротивление 300 Ом и т.д. Если информация вам непонятна, то изучите закон Ома.

Для сборки цепи своими руками вам потребуется только мультиметр.

Рассмотрим пример с диодом на 3.5 В и током 20 мА:

Сначала при помощи прибора следует произвести замеры показателя напряжения там, где вы планируете ставить лампу. Необходимо учитывать, что этот показатель может различаться в зависимости от места. К примеру, измерив напряжение, вы получаете 13 В.
Далее, от полученного показателя (в нашем случае 13 вольт), необходимо отнять 3.5 вольта светодиодной лампочки, в итоге вы получаете 9.5 В. Есть формула Ома, по которой делаются все соответствующие замеры. В ней указано, что ток измеряется в амперах, то есть показатель 20 мА равен 0.02 А.
Аналогичным образом по формуле следует понять, какое должно быть сопротивление. То есть полученный показатель 9.5В делится на 0.02 А. В итоге мы получаем 475 Ом.
Чтобы не допустить возможного перегревания резистора, необходимо заранее понять, какая должна быть мощность. Чтобы сделать это, следует напряжение умножить на ток, то есть 9.5*0.02. Показатель мощности составит 0.19 Вт. Но для того, чтобы все работало без перебоев, следует использовать небольшой запас, пусть мощность будет 0.5-1 Вт.
Затем мультиметр необходимо переключить на режим замера тока. Ваша задача заключается в том, чтобы измерить ток в разрыве сети между лампочкой и резистором. Заранее установите на приборе значение в 10А, далее, плюс АКБ подключается к плюсу мультиметра, а его минус подсоединяется к плюсу лампочки.
В итоге показатель на экране прибора должен составить около 20 мА. Поскольку на устройствах (диодах и резисторах) может быть разброс показаний, показатель будет различаться. Учтите, чем больше в лампочку будет попадать тока, тем мощнее она будет работать. Разумеется, слишком высокая яркость отражается на ресурсе эксплуатации лампы, соответственно, оптимальным вариантом будет выбрать ток 18 мА.

Схема подключения лампочки и резистора к прибору

Заключение

Несколько рекомендаций, которые позволят не допустить ошибок:

Желательно использовать стабилизатор, благодаря нему яркость диодов не будет изменяться. С помощью стабилизатора вы сможете ограничить количество тока, который поступает на лампу. В целом даже подключение киловатта не повлияет на мощность.
Разумный совет для владельцев автомобилей, которые любят подсветку и устанавливают ее буквально везде. В этом случае есть смысл подсоединить диодные лампы к проводам музыкальных колонок. Сами выводы подсоединяются параллельно к колонкам. Если кластер будет подключен параллельно, то нагрузка на мультимедиа систему будет снижена, что позволит избежать ее перегрева. Однако это же будет способствовать снижению эффективности работы и мощности музыкальных колонок.
Используйте только качественные резисторы, так как от них зависит многое. То же самое касается и лампочек, если вы не хотите регулярно заниматься их заменой.
Действия по подключению светодиодов требуют особых знаний, так что если вы ими не располагаете, то лучше доверьтесь квалифицированному электрику.

Видео «Как правильно установить светодиодную ленту на стоп-огни»

На примере автомобиля ВАЗ 2109 ознакомьтесь со всеми нюансами этого процесса (автор видео — Андрей Спас).

Извините, в настоящее время нет доступных опросов.

labavto.com

Светодиодные лампы на 12 вольт 10 Ватт на светодиодах 4014 много Фото

Данные светодиоды еще недавно были новинкой в интернет магазинах с приличным ценником. Это был единственный продавец на то время с более гуманной ценой. Покупал данные светильники по заказу своих подписчиков, которые не решались приобрести такой дорогой и непонятный товар. Пришли светодиодные линейки достаточно быстро, время ожидания составило 3 недели, для центрального региона Сибири это нормально! В посылке за данную цену идет 5 штук по 50 см в длину светодиодных светильника. Распаковка есть в видео, которое я приложу ниже. На что я хочу обратить внимание, так это на то что светильники достаточно интересны и светят ярко, но так как по ним нет информации на русском языке, или она ничтожная, решился поделится данным обзором тут дабы лишняя информация лишней не будет. Я брал готовые линейки, с корпусами и рассеивателями, из — за того что у другого продавца на тот момент были отдельно линейки по той же цене. Вид линеек с разных ракурсов : Плата со светодиодами вставляется в специально отведенный паз в корпусе лампы.

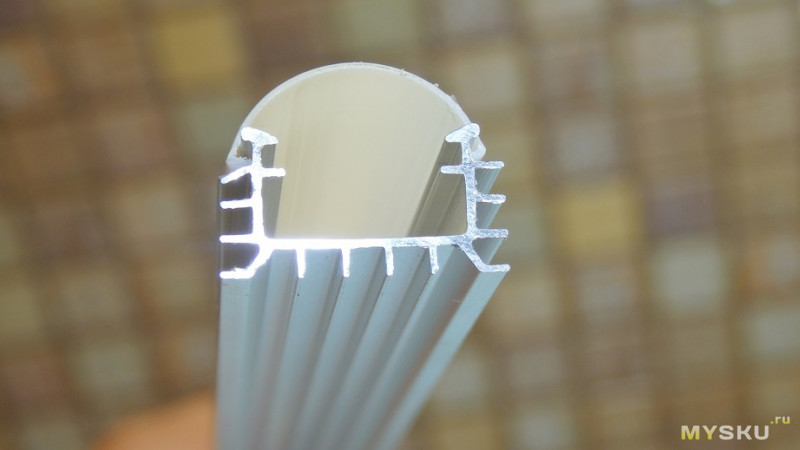

Неплохой рассеиватель, но из за того, что плата светодиодов сидит в пазах неплотно, толку от такой красоты мало.

Имеется даже защитная пленка:

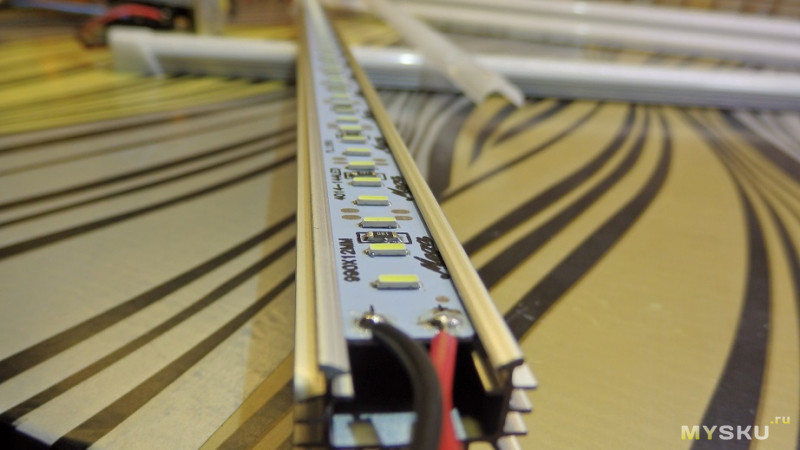

Светодиодов на одной линейки 72 штуки, находятся они на довольна таки близком расстоянии друг от друга.

На плате имеется маркировка и логотип производителя.

Еще одно фото с боку, без рассеивателя.

'> Параметры которые указал продавец:

Но не все так просто! При первом же включении к источнику питания на 12 вольт, светодиодные лампы стали сильно перегреваться. А температура за короткий промежуток времени поднялась выше 70 Гр. И это был не придел! После чего я решил отдельно от видео провести небольшие замеры Температуры относительно выбранного напряжения, и какой при этом будет ток. Фото замеров: 1 минимальное напряжение с источника питания: 8.75В ток при этом составил 256мА температура 28Гр. 2. Повысив напряжение на первую тестовую отметку 9В через 10-15 минут я снял следующие показания: напряжение 9.52В Ток 578 мА температура поднялась до 41. 3. Далее повысил напряжение до 10В и через 20 минут получил следующие данные: напряжение 10.01В Ток 815мА температура поднялась до 49Гр. 4. Далее повысил напряжение до 10.5В и через 20 минут получил следующие данные: напряжение 10.45В Ток 1.033А температура поднялась до 57Гр 5. Далее повысил напряжение до 11В и через 20 минут получил следующие данные: напряжение 11.02В Ток 1.338А температура поднялась до 70Гр 6. Далее повысил напряжение до 11.5В и через 20 минут получил следующие данные: напряжение 11.51В Ток 1.605А температура поднялась до 70Гр 7. Далее повысил напряжение до 12В и через 20 минут получил следующие данные: напряжение 12.01В Ток 1.879А температура поднялась до 95Гр

В общем очень горячие светильники. Можно сделать вывод, что помимо покупки самих светильников стоит дополнительно ограничивать подачу на них тока от источника питания, чтобы уменьшить деградацию кристаллов и уменьшить их температуру.

Еще заметил, что сопротивления подключены не так как на других моих светильниках, на других светодиодах. Обычно идет сопротивление и затем последовательное включение светодиодов. Тут же мы можем лицезреть: светодиод ->сопротивление->, и еще два светодиода.

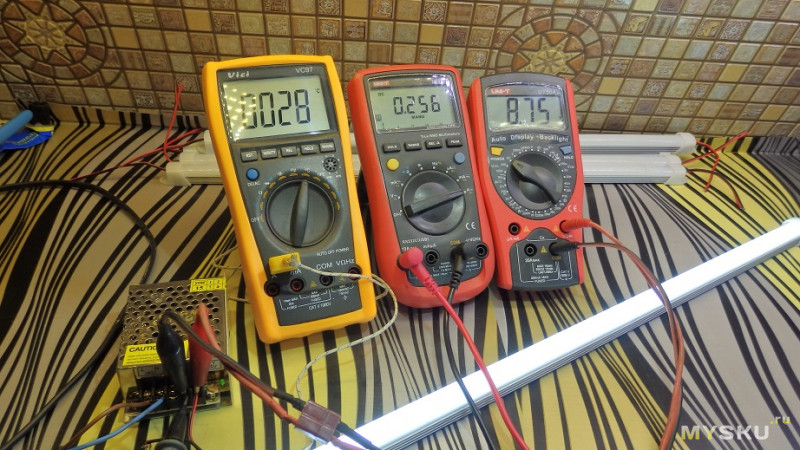

По поводу яркости, приборы отсутствуют, но в зависимости от выбора тока/напряжения света либо больше либо меньше 10 ваттного прожектора. В видео можно это лицезреть в оочию.

Считаю товар неплохим, но чтобы он прослужил дольше придется допиливать источник питания, или лучше охлаждать лампы. Применений данным светильникам можно найти много.

Ну и мое небольшое видео:

mysku.ru

Светодиоды 12 вольт

Светодиоды 12 вольт Светодиоды в последнее время получили довольно широкое распространение среди населения.

Все чаще в интернете на соответствующих форумах появляются сообщения о разработках светдиодов все более высокой мощности. А сколько товаров на основе этого элемента запущено в оборот.

Для не разбирающегося человека светодиод представляется довольно сложно, хотя мы все сталкивались с ним, достаточно вспомнить мониторы Apple, которые уже давно изготавливаются с использованием светодиодной подсветки. А новые выпускаемые иномарки все чаще оснащаются светодиодными фарами.

Что такое светодиоды

Чем являются светодиоды? На самом деле в светодиоде ничего сверхъестественного нет. Это довольно простой элемент, прибор, который базирует свою работу на полупроводнике, а свет он дает, когда через него пропускается электрический ток.

Сегодня светодиоды производится из самых разнообразных полупроводниковых материалов, состав которых как раз и определяет его качественные характеристики: световой поток, цвет, яркость и т.д.

Естественно, что классифицируются светодиоды по самым разнообразным признакам. Это и цвет, и размер, и форма корпуса, и, самое главное, мощность и яркость, что, собственно, и обуславливает то, насколько яркой будет подсветка, и какова будет цена на изделие.

И, конечно, как и все вокруг нас, светодиоды обладают своими достоинствами и недостатками.

Например, яркость и привлекательность цвета, долговременный срок службы, компактность, входящие в число плюсов в выборе этого элемента, сопровождаются и некоторыми минусами, связанными с особенностями подключения.

Где их можно встретить?

Где можно встретить светодиоды Впервые свое применение светодиоды нашли в моддинге.

Этот термин знаком не каждому, но обозначает совсем простое действие: моддинг – это просто какие-либо модификационные манипуляции с электроникой или внешним видом техники, чтобы сделать ее более интересной внешне или как-то расширить ее технический потенциал.

Более того, светодиоды в моддинге долгое время оставались самым главным элементом для придания вещи чего-то нового.

Всем нам знакомы, например, вентиляторы с подсветками самых разнообразных цветов, лампы, дополняющие корпус того же ноутбука каким-либо необычным освещением – все это и дает светодиод.

А сколько сейчас представлено компьютерных мышек оптического принципа работы, в которых вместо стандартной лампочки установлен светодиод!

Словом, применяется этот элемент не просто широко, а практически повсеместно.

Автомобильная промышленность, дизайн интерьеров, компьютерная техника – с помощью светодиода вы можете изменить и дополнить практически все, что позволяет ваша фантазия и навыки в области микроэлектроники.

Если раньше светодиод был новшеством исключительно моддинга, то сейчас производство вещей с его участием поставлено на конвейер.

Светодиод применяется везде, где нужно подсветить какой-либо элемент локально и компактно.

К содержанию ↑

Светодиод 12 вольт автомобильный

В автомобильном мире светодиод уже давно стал популярным элементом не только в области самостоятельного тюннинга, но и на массовом производстве.

Светодиоды часто заменяют штатные лампочки, ведь они обладают большим сроком служения, меньшей пожароопасностью, светят они гораздо ярче, да и выглядят намного привлекательнее.

Однако учтите, что и в этом случае правильность подключения играет ведущую роль.

К счастью, cегодня предлагаются кластеры – специализированные цепочки светодиодов для бортовой сети, рассчитанные как раз на 12 вольт.

Правда при изменении оборотов двигателя яркость их будет претерпевать значительные изменения.

Рекомендуем при выборе светодиодов для автомобиля обратить внимание на проверенные компании лидеры в этой области, напрмер:

Подключение светодиода к 12 вольтам

Как было сказано ранее, долговременность работы светодиода будет зависеть в первую очередь именно от того, насколько правильно вы сможете подключить его.

Дело в том, что такая манипуляция с этим подсвечивающим элементом отличается множеством тонкостей и нюансов, без соблюдения которых ваша светодиодная установка будет постоянно перегорать, а значит, потребуется купить новую для замены.

Подключение светодиода

Существуют некоторые правила, которые помогут вам правильно подключить вашу систему:

Для начала учтем тот факт, что светодиоды разного цвета имеют разное напряжение и разную длину волны. Еще одной важной характеристикой, на которую стоит обратить внимание, это сила тока.

В среднем одному светодиоду потребуется около 20 мА, однако в установке, где полупроводников несколько, это цифра будет куда больше, примерно в расчете 20 мА на одного полупроводника.

Естественно, что перед началом работы со светодиодом стоит уточнить, какое напряжение потребуется ему.

Важно учесть то, что в подключении светодиода обязательно должен быть задействован резистор.

Если же в выбранном вами светодиоде резистор уже встроен, что довольно редко встречается, то вы можете сразу подключать его к источнику 12 вольтовому.

И, конечно, учтите тот факт, что как и сами светодиоды, резисторы обладают разными характеристиками, а потому стоит внимательно соотнести качественные показатели обоих элементов.

Еще одной хитростью в подключении светодиода можно назвать следующий момент: бывает, что светодиод требует резистора с номиналом, которого в продаже просто не существует. В таком случае вам следует найти резистор с большим показателем сопротивления.

Мощность работы светодиода будет несколько уменьшена, но, во-первых, эта разница не значительна, а во-вторых, это окажет только положительный эффект на степень надежности.

Если вы подключаете несколько светодиодов к одному резистору, то обязательно учтите, что сила тока всех их должна рассчитываться путем сложения показателей каждого при параллельном подключении, а при последовательном те же математические манипуляции проводятся с показателями напряжения.

И обязательно подключайте светодиоды одной модели, иначе риск того, что конструкция мгновенно сгорит, крайне велик.

Если же ваши знания в физике не слишком хороши, и рассчитать все показатели вам сложно, а этапы подключения светодиода приводят в шок, то в сети вы можете легко найти ресурсы, которые предлагают пользователю не только схемы подключения, но и калькуляторы расчета необходимых данных.

К содержанию ↑

Расскажите друзьям!

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Twitter или Google Plus.

Подписывайтесь на обновления по E-Mail:

Если вы нашли неточность или у вас есть вопрос, напишите в форме комментария ниже:
