На рисунке показа схема преобразователя с 1.5 вольта в 5 вольт. Допустим, нам нужен максимальный выходной ток 300 мА, тогда мы должны приложить некоторые усилия. Поскольку выходная мощность будет 5 В·0.3 А=1.5 Вт. Допустим, КПД преодразователя равен 100%, тогда мощность, отбираемая от батареи будет тоже 1.5 Вт. При напряжении в 1.5 В это будет ток 1A. Не все батарейки могут дать такой ток. Другая важная деталь - это дроссель. Нам необходим дроссель с высоким током насыщения, что увеличивает габариты устройства. Рекомендуемую индуктивность дросселя можно найти в даташите. В нашем случае вывод FB микросхемы MAX1614 соединен с землей, поэтому выходное напряжение равно 5 В. Если вывод FB соединить с выводом OUT то выходное напряжение будет 3.3 В. Если на вывод FB подать напряжение, промежуточное между выводами OUT и землей (например, через делитель на потенциометре), то выходное напряжение можно регулировать в диапазоне от 3.3 В до 5 В. Наибольший КПД преобразователя достигается на токе 120mA и равен 94%. Дроссель должен иметь как можно меньшее сопротивление постоянному току. Реальное устройство показывает высокий КПД на больших нагрузках. micpic.ru Давно хотел сделать себе миниатюрный и яркий фонарик питающийся от одно элемента АА или ААА. Для таких целей есть даже спец. микросхемы, но их дефицит у нас + жаба заставили меня пораскинуть мозгами. В результате было сделано это чудо: Светит очень ярко. Яркость свечения почти не падает, если подключить параллельно еще один светодиод. Распространённость деталей + легкость сборки и настройки позволят без проблем повторить эту конструкцию. Трансформатор наматывается на ферритовом кольце. Я брал кольцо из старой материнской платы. Наматывать очень просто. Берем два провода одинаковой длинны (я использовал два разноцветных провода от сетевого кабеля). Складываем их вместе и сложенным проводом начинаем наматывать на кольцо виток к витку. В результате у нас получаться 4 провода по два с каждой стороны кольца. Берём по одному проводу разных цветов с каждой стороны и связываем их вместе. Должно получиться примерно следующее: Вид сбоку: Вместо транзистора BC547C можно применить наш отечественный кт315. Резистором R1 можно немного регулировать яркость свечения. Плата для этой схемы не разрабатывалась, на мой взгляд она тут ни к чему. avrdevices.ru Вот собственно и всё… Выводы делайте сами.
Из плюсов:
1.) Мне понравился маленький размер модуля.
2.) На выходе особых помех осциллографом не увидел, обычные иглы…
Из минусов:
Заявленный китайцами ток в 1А не выдает…
Всем мира и добра… С наступающим Праздником Днем 1 Мая!!! Ура, товарищи!!! mysku.ruПреобразователь напряжения 1,5 В в 5 В. 5 вольт на 1 5
Преобразователь напряжения 1,5 В в 5 В
Во многих случаях бывает удобно преобразовать 1.5 вольта в 5 вольт. Тогда можно питать микроконтроллер или светодиод от одной батарейки формата AA или AAA. Это легко сделать с помощью специализированных микросхем, таких как MAXIM MAX1674 или MAX7176. Это повышающий DC-DC преобразователь, который преобразует напряжения от 0.7 В в любое в диапазоне от 2 В до 3,5 В. MAX1676 также имеет выводы для фиксированного напряжения 3.3 В и 5 В, что повышает удобство интеграции с 3.3- 5-ти вольтовыми схемами. Микросхема может рассеивать мощность до 444 мВт.
Запитываем сверхяркий светодиод от 1.5 вольта :AVR devices
Маленький повышающий модуль DC DC (Booster Step Up) с 3Вольт на 5Вольт Заявлен ток 1А (при 370мА уходит в защиту)
Всем привет. Хочу рассказать Вам, про повышающий модуль (Бустер) маленького размера… Подобные модули использовал, когда собирал самодельный миллиомметр. Потому взял еще «про запас», т.к применение в радиолюбительском хозяйстве всегда найдется, особенно где используется батарейное питание… Всем кому интересно, добро пожаловать под Кат. Продавец на сайте дает такие характеристики:1. Module Свойства:неизолированный модуль повышающий (BOOST)
2. Входное напряжение:1-5 В
3. Выходное напряжение:5.1 ~ 5.2 В
4. Выходной Ток:номинальная 1А ~ 1.5A (Один вход литиевая батарея)
5. эффективность Преобразования:до 96% (входное напряжение, тем выше эффективность)
6. Частота Переключения:500 КГц
7. пульсация Выходного сигнала:мв (Макс) 20 М Пропускная Способность (Вход 4 В, Выход 5.1 В 1А)
8. индикация Напряжения:СВЕТОДИОДНЫЕ фонари с нагрузкой (входное напряжение ниже, чем 2.7 В СВЕТОДИОДНЫЙ индикатор выключен)
9. Рабочая температура:промышленного класса (-40 По Цельсию до + 85цельсия)
10. повышение температуры при Полной нагрузке:30цельсия
11. Ток покоя:130uA
12. регулирование нагрузки:± 1%
13. регулирование напряжения:± 0.5%
14. динамическая скорость отклика:5% 200uS
15. защита от короткого замыкания:нет Модуль доехал ко мне за месяц. Трек не отслеживался… Упакован был в стандартный желтый конверт с «пупыркой» внутри… Вот реальная фотография модуля:

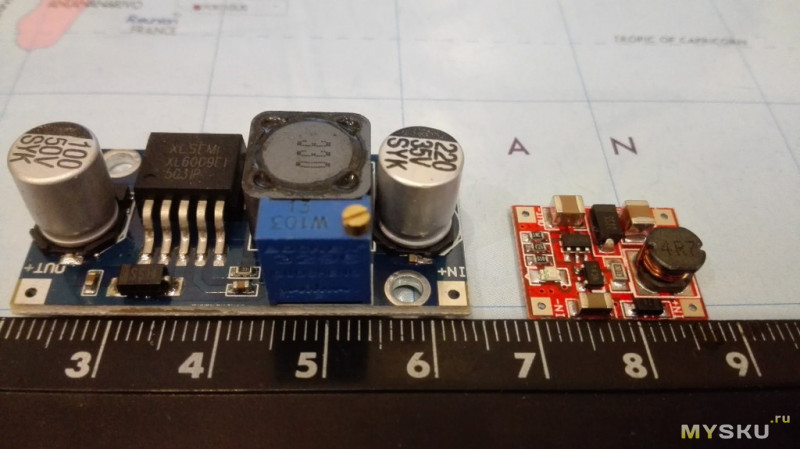

Модуль реально маленький, вот сравнение с другим повышающим модулем на XL6009

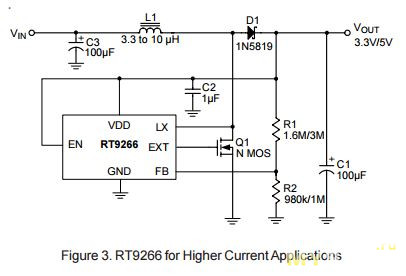

На микросхеме SOT23-6 имеется маркировка 31=N10 По этой маркировке поиск приводит на этот Даташит RT9266 Похоже, что это именно этот Step-up DC/DC Converter RT9266 Вот принципиальная схема данного модуля (взята из Даташит):

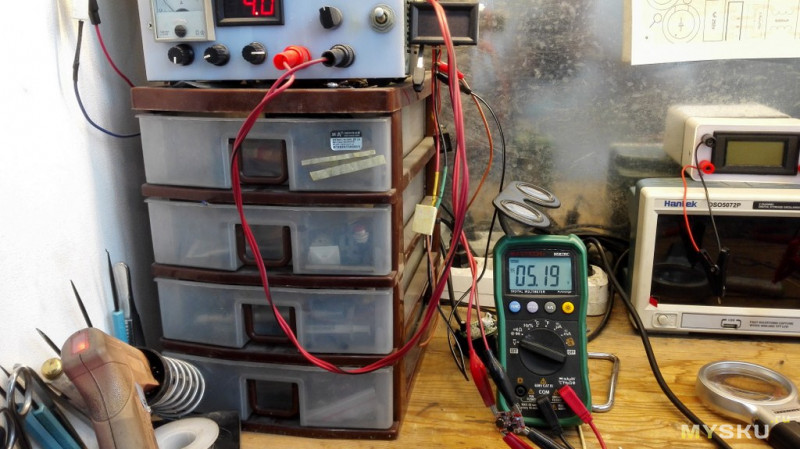

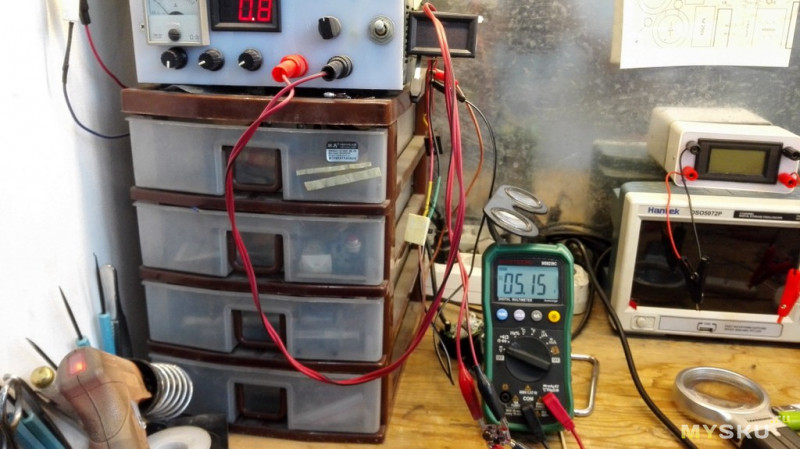

Проверяем напряжение на выходе. Чуть больше 5В… Напряжение держит в диапазоне от 0.8В и до 4.5В (выше не ставил)

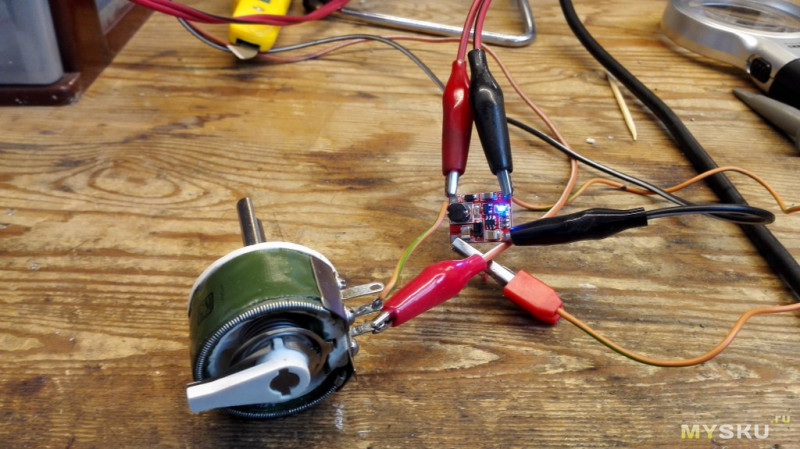

Теперь проверим максимальный ток, что способен выдавать модуль… На выход подключаем амперметр и переменный проволочный резистор… Выставляем напряжение заряженного литиевого аккумулятора — 3.9В.

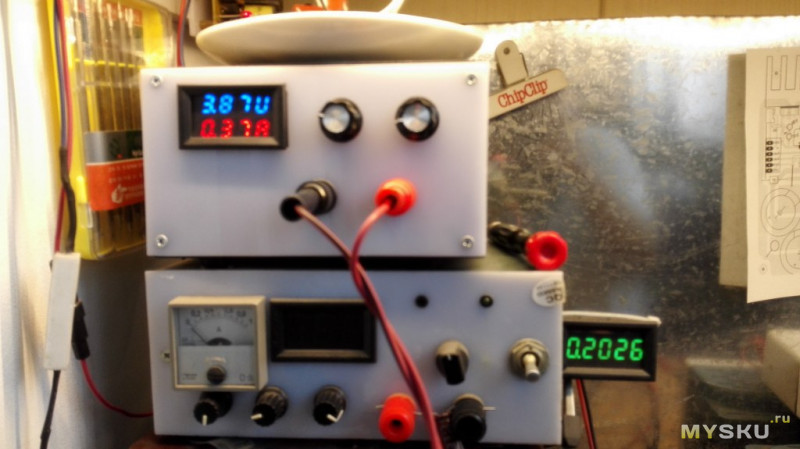

При токе на выходе 200мА — потребление от аккумулятора будет 370мА

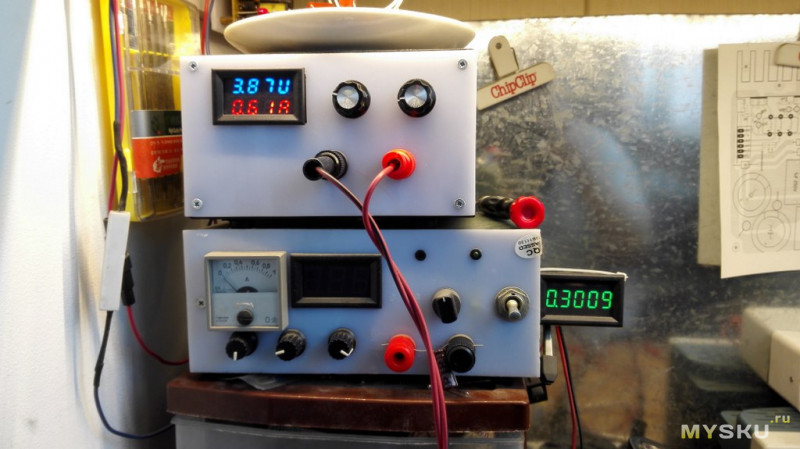

При токе в 300мА потребление от АКБ будет 610мА
При токе на выходе в 370мА — микросхема ушла в защиту… Собственно никакого 1 Ампера на выходе я не увидел… О чем, в принципе, догадывался заранее… Но для питания маломощных устройств требующих 5В от литиевого аккумулятора подойдет…
