Узо схема подключения однофазное: правильное подключение УЗО дома, в квартире

Схема подключения УЗО в однофазной сети с заземлением и без

При проектировании схем проводки в домах или помещениях особое внимание необходимо уделять безопасности использования электричества. На сегодня это является обязательным приоритетом, так как многие владельцы квартир и индивидуальных домов все больше обращают внимание на безопасность. Конечно же, некоторые электромонтеры могут в один голос говорить, что для безопасности хватает и автоматического выключателя, но это не совсем так.

Содержание

1. Защитные устройства
2. Характеристики УЗО
3. Как проверить устройство защиты на работоспособность?
4. Схемы подключения устройств защитного отключения
5. Монтаж в однофазной сети
6. Монтаж УЗО в двухфазной сети
7. Монтаж УЗО для отдельных приборов
8. Монтаж УЗО в трехфазной сети
9. Монтаж трехфазного УЗО в однофазной сети
10. Какое УЗО выбрать для однофазной сети
11. Ошибки при подключении

Защитные устройства

Автоматический выключатель (автомат) — это устройство, предназначенное для прерывания цепи при возникновении в ней короткого замыкания либо значительной перегрузки по току. При ударе электрическим током человека такое устройство не среагирует, так как ток утечки небольшой. Для обеспечения безопасности от ударов электрическим током используются УЗО.

Устройство защитного отключения — это прибор, который предназначен для защиты человека от токов утечки. К примеру, если при эксплуатации прибор, который используется без заземления, может внезапно пробить на корпус, то устройство защитного отключения мгновенно сработает и отключит электричество. Другими словами, УЗО предназначено для защиты человека от ударов электрическим током, которые могут возникнуть при оголении проводов.

Устройство защитного отключения производства компании АВВ модели Fh302-AC-40 на 63 А

Характеристики УЗО

В наши дни на электротехническом рынке представлено большое количество защитных приборов и определиться с тем, какое устройство защитного отключения нужно приобрести, является сложной задачей. Эти устройства могут работать как в однофазной сети, так и с тремя фазами. Поэтому перед покупкой необходимо знать, в какую сеть прибор будет устанавливаться.  Читайте также статью ⇒ Что такое УЗО.

По типу конструкции УЗО разделяются на:

• электронные;
• электромеханические.

Стоит отметить, что все производители УЗО, которые пользуются большой популярностью, изготовляют только электромеханические устройства.

Основным показателем, по которому выбирается устройство — это порог срабатывания, измеряющийся в миллиамперах. В зависимости от тока сработки УЗО выпускаются:

• 10 мА;
• 30 мА;
• 100 мА;
• 300 мА.

Как известно, при ударе электрическим током, человек не может сделать отрывание уже при 30 мА, поэтому для бытовых условий обычно применяют УЗО с установкой 10 мА при условии, что устройство защиты устанавливается на один прибор (стиральная машина, душевая кабина). Если же к этой линии будут подключаться розетки или прочее оборудование, УЗО необходимо устанавливать с током срабатывания 30 мА.

Устройства защиты, у которых порог срабатывания 100 мА и выше устанавливаются в щитах на всю проводку в целом. В домашних условиях такие устройства применяются редко.

Вторым показателем, по которому выбирается устройство защиты — это номинальный ток. Этот параметр показывает, какую нагрузку может выдерживать данное устройство. В соответствии с этим параметром УЗО разделяются на:

• 16 А;
• 25 А;
• 40 А;
• 63 А.

Для домашнего использования чаще всего применяются устройства защиты с номинальным током в 16 А. Это объясняется тем, что при стандартном подключении используются автоматы на 16 А. Это, как правило, наглядно можно увидеть во всех многоэтажных домах.

Совет №1: При проведении ремонта, конечно же, можно установить автоматы и другого номинала, но при этом и номинальный ток УЗО также должен изменится.

Некоторые электромонтеры прибегают к тому, что устанавливают УЗО с номиналом на порядок выше, чем у автомата. Это делается для того чтобы, при нагреве проводки устройство защиты не перегревалось.

Читайте также статью ⇒ Выбор УЗО: основные критерии.

Как проверить устройство защиты на работоспособность?

При подключении устройства защиты необходимо удостовериться в его работоспособности, так как визуально это сделать не возможно. Самым простым способом является использование специальной кнопки, которая расположена на устройстве. Нажав ее, происходит имитация утечки тока (пробоя) и прибор должен среагировать на это моментально. Если же этого не происходит, значит, устройство защиты не работает и его требуется заменить.

Существуют также и другие способы проверки устройства, такие как имитация пробоя. Но, с точки зрения собственной безопасности проводить проверку таким способом не рекомендуется.

Совет №2: Если устройство не исправно, необходимо обратиться в ремонтную службу для установки нового прибора — устройства защиты стоят не очень дорого.

Рекомендуется проводить проверку устройства примерно раз в месяц, так как безопасность превыше всего, тем более что это займет не более пяти минут.

Схемы подключения устройств защитного отключения

Чтобы установить УЗО, необходимо знать по каким схемам его можно подключить в сеть энергоснабжения.

Монтаж в однофазной сети

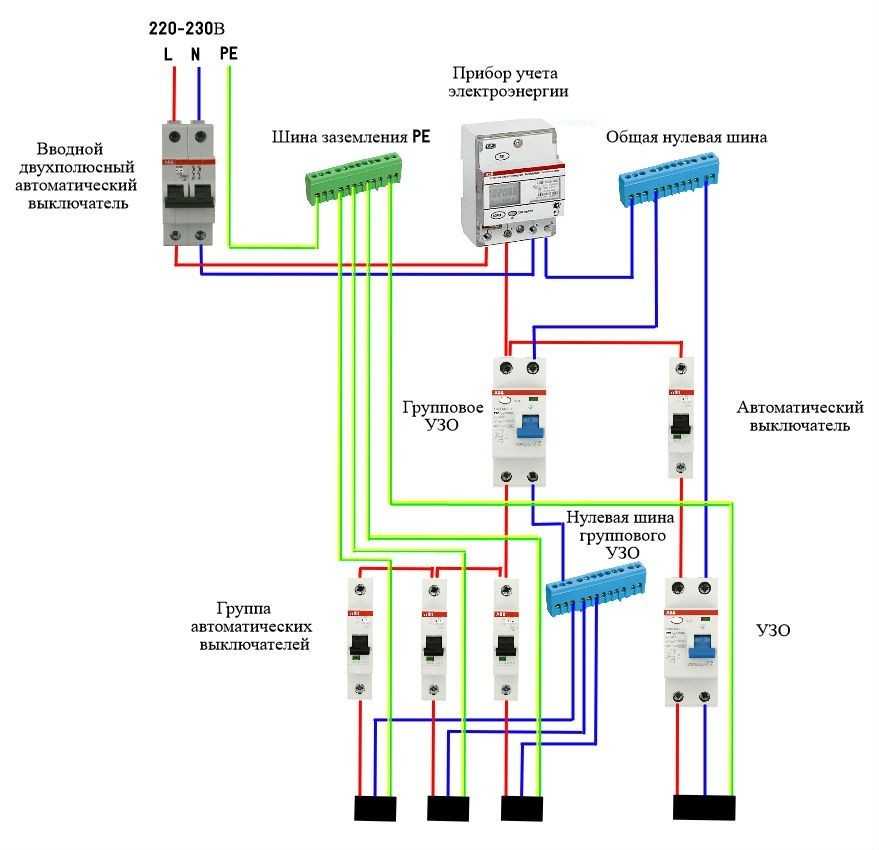

Схема представлена на рисунке ниже.

Схема подключения устройства защитного отключения к однофазной сети не вызывает сложностей даже у не обладающих опытом людей

Эта схема одна из самых распространенных. Ее частое применение объясняется тем, что у большинства потребителей электрического тока присутствует однофазная сеть. Также по такой схеме, УЗО можно подключить даже самостоятельно, при наличии минимальных знаний.

Монтаж УЗО в двухфазной сети

Схема приведена на рисунке.

Одноуровневая схема подключения устройства защитного отключения при условии отсутствия заземления

Отличие этой схемы от предыдущей заключается в отсутствии заземления. Такое подключение УЗО также можно часто встретить, так как схема проста в исполнении и довольно компактна. Применяется она как в домах, так и квартирах. Такую схему еще называют одноуровневой, так как защита проводиться только прибором УЗО без заземления.

Монтаж УЗО для отдельных приборов

Монтажная схема показана на рисунке ниже.

Схема подключения устройства защитного заземления для электроприборов при наличии заземления

Для больших помещений с большим количеством электроприборов, как правило, используют подключение для отдельных приборов, то есть установку двух и больше УЗО. Это обусловлено тем, что прибор устанавливается для тех энергопотребителей, которые больше всего могут пробивать изоляцию проводов. Такая схема может применяться в больших домах, офисах, на производстве.

Монтаж УЗО в трехфазной сети

Схема подключения представлена на рисунке ниже.

Схема подключения устройства защитного отключения, характерная для домашних и производственных трехфазных сетей

Такая схема подключения подойдет только в тех местах, в которых имеется трехфазная сеть. Она применяется на производствах, и помещениях специального назначения. Преимуществом такой схемы подключения является ее простота.

Монтаж трехфазного УЗО в однофазной сети

Схема подключения показана на рисунке.

Схема подключения УЗО с 4 полюсами для защиты однофазной сети

Использование трехфазного устройства защиты отключения в однофазной сети — явление очень редкое, но ее всегда стоит рассматривать, так как такая схема может также использоваться при временном подключении УЗО. На схеме показано, что вместо трех фаз в прибор подключается только одна. При таком подключении прибор также будет полноценно работать.

С заземлением и без, в квартире или бане

При современном использовании электричества приборы УЗО просто необходимы в быту. Например, для проживающих в квартирах, защита понадобится в местах с повышенной влажностью. Как правило, этими местами является кухня и ванная комната. Например, на линию со стиральной машиной установка УЗО просто необходимо.

Применение этого прибора также обусловлено тем, что в большинстве квартир старой постройки отсутствует заземление. Поэтому применение УЗО в некоторых случаях — настоящее спасение. При этом применяется схема подключения в двухфазной сети.

Также УЗО обязательно устанавливаются при монтаже проводки для бани. Парная — это место с повышенной влажностью и применение защитного устройства для такого места лишним не будет. Для частных домов заземление доступней, поэтому УЗО подключается на пару с ним. Подключать устройство защиты можно по схеме подключения к однофазной сети. Но для максимальной защиты на баню устанавливают отдельный прибор с минимальным порогом срабатывания.

Следует не упускать из виду один важный момент, что этот прибор срабатывает только на поврежденную изоляцию, при коротких замыканиях или большом перегреве сети УЗО может не сработать. Поэтому, чтобы полностью обезопасить себя и близких перед этим устройством подключается автоматический выключатель.

Какое УЗО выбрать для однофазной сети

В таблице указаны устройства защитного отключения только те, которые пользуются большим спросом. Эти фирмы-производители показали себя из самой лучшей стороны. В их качестве сборки и работоспособности не следует сомневаться, так как эти устройства выполнены по европейским стандартам и с соблюдением всех норм и правил.

Ошибки при подключении

Наиболее часто допускаемой ошибкой при установке УЗО является подключение к нему нагрузки, с имеющейся в цепи соединением «нуля» и открытых токоведущих деталей установки либо соединение с защитным нулевым проводом.

Нередко ошибочно выполняется запараллеливание нейтралей от различных УЗО со стороны их защиты, ведущее к отключению обоих устройств.

Оцените качество статьи:

схемы + порядок выполнения работ

Однофазная электрическая сеть привычна для каждого домашнего хозяйства. Независимо, эксплуатируется ли частный дом или муниципальная квартира, пользователи в любом случае активно потребляют электричество.

Этот вид энергии, между тем нельзя считать полностью безопасным. Поэтому актуальной задачей видится подключение УЗО к однофазной сети без заземления – специального прибора, существенно повышающего степень безопасности при пользовании электричеством.

Давайте вместе разберемся в самых распространенных схемах подключения УЗО к однофазной сети, а также определимся с порядком проведения работ по подключению.

Содержание статьи:

• Обобщенный взгляд на защитные модули
• Лучшие схемы на подключение УЗО
  • Особенности схем без заземления
  • Классический вариант включения
  • Какая схема включения УЗО лучше?
  • Схема применения УЗО в частном доме
  • Вариант защиты для дачного хозяйства
• Порядок проведения работ по подключению
• Выводы и полезное видео по теме

Обобщенный взгляд на защитные модули

Несмотря на построение схем разводки электрических линий, выполненное по утвержденным правилам, риск удара электрическим током остается всегда. Поэтому важно своевременно позаботиться о безопасности.

Устройство защитного отключения – так интерпретируется расклад аббревиатуры «УЗО» на технический язык.

С точки зрения исполнения конструкции, оно выглядит не самым сложным образом среди современной электротехнической аппаратуры. Тем не менее функции защиты выполняет в достаточной степени качественно и надежно.

Примерно таким выглядит функционал электротехнической системы, при помощи которой осуществляется эффективная защита пользователей электрическими сетями, а также защита различной бытовой аппаратуры

Следует отметить, что существуют , исходя из которых в каждом конкретном случае организуется определенная защитная схема:

• гарантирующая безопасность прикосновения;
• упреждающая технические повреждения;
• противодействующая пожарной опасности.

Каждый прибор с конкретной функциональностью отличается от других конструкций рабочими параметрами, в частности – номинальным током и током отсечки.

Внешний вид прибора с малым током отсечки. При эксплуатации бытовых сетей подобные устройства применяются с целью защиты людей от непреднамеренного контакта с электрическим потенциалом в условиях аварийной токовой утечки

Самым чувствительным устройством, конечно же, является УЗО, предназначенное для блокирования источника питания на случай непреднамеренного прикосновения людей к токоведущим деталям схем. Диапазон отсечки по току для таких аппаратов находится в пределах 10-30 мА.

Лучшие схемы на подключение УЗО

Для линий электрических сетей бытового назначения является характерным внедрение УЗО без «земли». Основная доля схемных решений бытового сектора – это именно однофазная разводка, где в принципе существуют только две линии: фаза и ноль.

Особенности схем без заземления

Схематика устройства электрической цепи без заземления обязательно выполняется с учетом включения автоматической защиты по «КЗ» (короткому замыканию) и току перегрузки.

Это очевидный фактор, потому как отдельные устройства УЗО не предназначены защищать от подобных явлений. Эти аппараты спасают лишь от токов утечки.

Автоматический выключатель – примерно такие ставятся, как правило, в схему для организации защитной отсечки по причине перегрузки сети. Конструктивное исполнение УЗО не предполагает такого типа отсечки

Диапазон токов отсечки и теххарактеристики автоматических выключателей несколько отличаются от рабочих параметров защитных УЗО.

Между тем существуют универсальные устройства отсечки, сочетающие в одном приборе функции автоматического выключателя и защиты от непреднамеренных касаний к токоведущим электрическим шинам.

Каждое защитное устройство конструктивно предполагает коммутацию обоих проводников питающего кабеля – фазы и ноля.

При этом, выполняя монтаж электропроводки, следует точно подключать проводники на рабочие клеммы. Неправильный монтаж грозит повреждением прибора защиты, что приведёт к неработоспособности защитной системы в целом.

Классический вариант включения

В зависимости от технической нагрузки (количества бытовых приборов) и числа помещений, в квартире или доме может эксплуатироваться единая полная сеть или сеть, состоящая из нескольких подсетей.

Простейшая на первый взгляд схема включения прибора в состав пользовательской сети, имеет свои нюансы. Поэтому неправильное подключение грозит не просто выходом из строя самих защитных приборов, но чревато опасной эксплуатационной ситуацией

Для первого случая обычно достаточно одного прибора УЗО под организацию защитного отключения. Исходя из параметров потребляемого тока или общей потребляемой мощности, в этом случае выбирают защитный аппарат по номинальному току и определяются с током отсечки.

Для второго варианта приборы внедряются на каждую из существующих подсетей. При этом, как правило, все установленные УЗО дополняются автоматическими выключателями, рассчитанными на потребляемую мощность отдельно взятой подсети.

Таким, примерно, выглядит схемное решение по внедрению УЗО в классическом варианте подключения. Этот несложный вариант разводки обеспечивает защиту квартирной (домашней) сети в целом – полным обесточиванием

Классическое исполнение схематики включения УЗО «без земли» традиционно выполняется следующим образом:

1. Главный питающий кабель, состоящий из двух жил (фаза, ноль), подводится к автомату.
2. От автоматического выключателя обе жилы подводят к электросчетчику.
3. Далее от электросчетчика два провода питания включают на вводные клеммы УЗО.

После защитного прибора, для варианта без подсетей, дублирующий автоматический выключатель можно не ставить, но в некоторых случаях специалисты рекомендуют это делать.

Если же используется схема с подсетями, то после УЗО на каждую ветку необходимо ставить отдельный автомат.

Несколько модернизированная разводка с одним УЗО и отдельным автоматом на каждую подсеть. Принцип действия практически аналогичен «классике», но благодаря дополнительным автоматам, проще определять неисправность

Таким образом, фазная жила, отходящая от прибора защиты, питает рабочие сети через дополнительные автоматические выключатели.

Нулевая жила, также проходящая через схему прибора отсечки, выводится на общую нулевую шину, откуда распределяется по отводным линиям нуля для подключения нагрузки.

Какая схема включения УЗО лучше?

Лучшая или худшая схема – эти понятия являются чисто поверхностными. Насколько эффективной может быть та или иная схема – вот в чем вопрос.

И здесь даже неспециалисту понятно, что многоступенчатый вариант, где используются разные уровни защиты, видится более эффективным, чем любой другой упрощенный.

Тоже своего рода классический схемный вариант с дополнением УЗО двумя линейными автоматами. Один из автоматов обычно ставят на линию питания мощной кухонной техники, второй – на освещение и розетки других комнат

Поэтому схема устройства энергообеспечения с подсетями, когда используется одно общее УЗО и дополнительные приборы защиты на каждой из веток электроцепи, явно выглядит предпочтительной.

Построение такой схемы, как правило, предполагает установку основного защитного прибора с током отсечки 100-300 мА. А дополнительные приборы, распределенные по отдельным ответвлениям общей цепи, имеют ток отсечки не выше 30 мА.

Таким способом обеспечивается двойная защита – пожарная и на случай непреднамеренного касания.

Схемное решение, где применяются два прибора УЗО и один дифференциальный автомат. Разводка здесь также осуществляется «без земли» с разделением питающих цепей за счёт дополнительных автоматов

Преимущества построения энергосети подобным способом проявляются еще и в том, что на случай срабатывания обычно отключается только отдельный участок бытовой электропроводки, а не общая зона питания. При таких условиях отключения обнаружить место токовой утечки значительно проще.

С другой стороны, так называемая расширенная схема включения УЗО без заземления, является обременительной для пользователя, с точки зрения увеличения расходов на построение.

Понятно, чтобы выстроить многоступенчатую защиту, в этом случае потребуются более существенные финансовые вливания, нежели под устройство упрощенного варианта.

Схема применения УЗО в частном доме

Муниципальные строения обычно не создают особых проблем с функциями защиты, за исключением откровенно старых построек.

Сети муниципальных домов, как правило, обслуживаются сервисом. А вот в частном доме подобные вопросы хозяевам нередко приходится решать самостоятельно.

Распространённая и часто применяемая на практике схема разводки питающей сети в частном доме. Как видно из графики, применяются несколько защитных приборов, отсекающих обслуживаемые подсети при разных токовых утечках

Правда, самодеятельность в таких делах не рекомендуется. И если требуется организовать надежную схему подключения с применением УЗО, следует обращаться к специалистам-энергетикам.

Проектам частных домостроений, особенно современным постройкам, присущи в достаточной степени сложные схемы решения защиты по энергетическому питанию.

Рассмотрим одно из них для устройства в частном доме:

1. Всего используется 5 защитных приборов с разбросом токов отсечки от 10 до 300 мА.
2. В качестве основной защиты от «КЗ» и возможного возгорания выступает УЗО 300 мА.
3. Два универсальных прибора на 30 мА задействованы под освещение и розеточную группу.
4. На линии питания помещений с агрессивной средой и где требуется повышенная защита, установлены высокочувствительные приборы на 10 мА.
5. Общая цепь разделена на подсети в зависимости от назначения.

Функциональность такой схемы можно расписать следующим образом. Первый прибор — УЗО 300 мА — исполняет функции противопожарной блокировки.

Вместе с тем для этого устройства характерной является отсечка по факту суммарного тока утечки от всех подсетей, если это значение превысило допустимый параметр.

Внешний вид защитного устройства, рассчитанного на отсечку, когда существует риск возгорания по причине аварийного состояния сети. Такие УЗО на дифференциальный ток 300 мА относятся к устройствам противопожарной блокировки

Следом за противопожарной системой включается в действие универсальная, которая гарантирует срабатывание и на случай обнаружения «КЗ» и токовых утечек свыше 30 мА.

Обслуживаемой зоной для УЗО этой подсети является линия, питающая приборы освещения и розеточную группу.

Наконец, своего рода третью защитную ступень формируют высокочувствительные приборы на 10 мА, которые по факту обслуживают зоны, где условия требуют неординарного подхода — ванная, детская комната.

Прибор с высокочувствительной защитной характеристикой, с током дифференциального изменения 10 мА. Как правило, используется при организации электрических схем в помещениях, где повышенная опасность пробоя или в детских комнатах

Вариант защиты для дачного хозяйства

Современные проекты дачных хозяйств все чаще выступают полноценной строительной инфраструктурой, ничем не уступающей жилому сектору под проживание на постоянной основе. Очевидно, что фактор комплексной защиты становится актуальным и для дачных строений.

Однако применительно к таким хозяйствам, требования электрической безопасности, как правило, несколько занижены по сравнению с реальным жилым сектором.

Поэтому здесь традиционно используются упрощенные схемные решения с применением универсальных УЗО на ток отсечки 30 мА.

Таким типом защитных устройств обеспечивается вполне действенная защита на случай непреднамеренных прикосновений к зонам электричества, где возможна утечка тока.

Кроме того, это же исполнение приборов обеспечивает блокировку на случай технических повреждений оборудования или электропроводки.

Помимо УЗО, дачная разводка оснащается также защитными автоматами – обычно по одному на линии света и линии электрических розеток.

Наиболее часто применяемый прибор с дифференциальным током 30 мА. Считается своего рода универсальным устройством, так как теоретически способен блокировать питание как при коротких замыканиях, так и в случае непреднамеренных касаний

Если требуется эксплуатация дополнительного оборудования, таковое подключается к уже существующей схеме через дополнительный автоматический выключатель.

Порядок проведения работ по подключению

Прежде всего, следует позаботиться о соблюдении всех требуемых мер безопасности при исполнении этого вида работ.

Отключить электропитание на участке монтажа, обеспечить процесс исправным инструментом.

Затем предстоит соблюдать ряд правил, выполняя электромонтажные работы:

1. Монтаж проводят строго по ранее подготовленной схеме.
2. Прибор монтируется внутри электрического щита рядом с автоматами.
3. Закрепленное в щитке устройство соединяется с другими компонентами через проводники сечением не менее 2,5 мм (медь). Важно использовать с, нанесенные на корпусе защитного аппарата.
4. После завершения монтажа и разводки проводников, проверить корректность соединений и подать на участок питание.
5. Проверить срабатывание прибора путем активации кнопки «Тест».

Как правило, верно подобранное устройство успешно проходит тестовый режим.

Если такого не случилось – прибор не сработал, значит, расчеты были выполнены неправильно или имеются какие-либо дефекты в схеме прибора. Тогда УЗО следует заменить.

Выводы и полезное видео по теме

Ролик рассказывает о нюансах и показывает детали подключения защитного прибора в условиях эксплуатации электрической разводки, выполненной по системе TN-C.

Доходчивые разъяснения автора о работе УЗО в таких условиях и практические демонстрации:

Под завершение обзорного материала возможных схемных конфигураций с УЗО необходимо отметить актуальность использования этих приборов.
