41. Электрические схемы вводных, вводно-распределительных устройств здания.
В
современных жилых зданиях вводы внешних
сетей и коммутационно-защитная аппаратура
распределительных линий внутренних
сетей объединяются в единое комплексное
вводно-распределительное устройство
(ВРУ), которое является и главным
распределительным щитом.
Схема
ввода зависит от схемы наружных питающих
линий, этажности здания и требований
к надежности, наличия лифтов и других
силовых электроприемников, наличия
встроенных предприятий и учреждений,
величин электрических нагрузок. В
зависимости от перечисленных условий
здание получает питание по одному,
двум, а иногда и большему числу вводов.
Типичные
схемы вводов.
На
рис. 1 показаны типичные схемы вводов:
одиночный с рубильником и предохранителями
(рис. 1,а), одиночный с автоматическим
выключателем (рис. 1,б), одиночный с
переключателем и предохранителями
(рис. 1,в), двойной с переключателями и
предохранителями (рис. 1, г), двойной с
АВР для электроприемников первой
категории надежности (рис. 1,д).
В
настоящее время для повышения надежности
электроснабжения противопожарных
устройств и полного отключения
электроприемников дома при пожаре
применяется установка специального
щита, присоединяемого к кабельным
вводам до вводных переключателей. Такая
схема применяется для домов высотой
16 этажей и более и показана на рис. 1,е.
Вводы,
показанные на рис. 1, а и б, применяются
для зданий до пяти этажей включительно
без лифтов и других силовых потребителей.
Ввод, показанный на рис. 1, в, может быть
использован для домов до пяти этажей
включительно. Эта схема обеспечивает
возможность резервирования, однако
при тупиковом вводе резервный кабель
нормально не работает (холодный резерв),
что является ее недостатком.
На
рис. 1, г представлена схема двойного
ввода в здание высотой от 6 до 16 этажей
включительно с взаимным резервированием
вводов. Для зданий выше 16 этажей
применяется схема рис. 1, д, в которой
питание лифтов, аварийного освещения
и противопожарных устройств резервируется
автоматически. Кабели, показанные
штриховыми линиями, предназначены для
питания смежных зданий при магистральной
схеме электроснабжения. При тупиковых
вводах эти кабели не нужны.
Рис.
1. Схема вводов: 1 — вентиляторы
дымоудаления и приводы клапанов, 2 —
аварийное освещение по путям эвакуации,
3 — цепи пожарной сигнализации.
Сети
напряжением до 1000 В осуществляют
распределение электроэнергии внутри
промышленных предприятий и установок
и непосредственное питание большинства
приемников электроэнергии. Схема сети
определяется технологическим процессом
производства, взаимным расположением
источника питания подстанций и приемников
электроэнергии и их единичной
установленной мощностью.
К
сетям напряжением до 1000 В, как и ко
всякой электрической сети, предъявляют
следующие требования. Они должны:
обеспечивать необходимую надежность
электроснабжения; быть удобными,
простыми и безопасными в эксплуатации;
требовать минимальных приведенных
затрат на сооружение и эксплуатацию.
Схемы
электрических сетей бывают радиальными,
магистральными и смешанными.
Рис.
6. Радиальные
схемы сетей напряжением до 1000 В:
а
— одноступенчатая; 6 — двухступенчатая;
1 — распределительный щит; 2— приемники
электроэнергии; 3 — распределительный
пункт
Радиальные
схемы
(рис. 6) характеризуются тем, что от,
источника питания, например от
распределительного щита 1, отходят
линии, питающие непосредственно мощные
приемники электроэнергии 2 или отдельные
распределительные пункты 3, от которых
по самостоятельным линиям питаются
более мелкие приемники 2.
Примерами
радиальных схем могут служить сети
насосных или компрессорных станций, а
также удовлетворять условиям окружающей
среды; обеспечивать применение
индустриальных методов монтажа.
При
радиальных схемах используются
изолированные провода и кабели.
Радиальные
схемы обеспечивают высокую надежность
питания отдельных потребителей, так
как при аварии отключается только
поврежденная линия. Все потребители
могут потерять питание только при
повреждении на сборных шинах.
Радиальные
схемы позволяют легче решать задачи
автоматизации. Однако сети, построенные
по таким схемам, требуют больших
капитальных вложений из-за значительного
расхода проводов и кабелей, большого
количества защитной и коммутационной
аппаратуры и обладают худшими
экономическими показателями.
Рис.
7. Магистральные
схемы сетей напряжением до 1000 В:
а
— с сосредоточенными нагрузками; 0 —
трансформатор — магистраль; 1 —
распределительный щит; 2 — распре
делительный пункт; 3 — приемники
электроэнергии сети взрыво- и пожароопасных
помещений и установок.
Магистральные
схемы
(рис. 7, а) находят наибольшее применение
при равномерном распределении нагрузки
от распределительных щитов 1 и при
питании приемников электроэнергии 3
одного технологического агрегата или
одного технологического процесса.
Магистрали выполняют кабелями, проводами,
шинопроводами и присоединяют к
распределительным щитам / подстанции
или непосредственно к трансформатору
при схеме трансформатор — магистраль
(рис. 7, б).
Магистральная
схема менее надежна, чем радиальная,
поскольку при повреждении магистрали
происходит отключение всех потребителей,
присоединенных к ней. Применение
резервирования по сети устраняет этот
недостаток.
В
отдельных случаях, когда требуется
высокая степень надежности питания
приемников электроэнергии, применяется
двухстороннее питание магистральной
линии.
В
чистом виде радиальные и магистральные
схемы применяются редко. Наибольшее
распространение получили смешанные
схемы (Рис.5, б), сочетающие в себе элементы
магистральных и радиальных схем и
позволяющие рациональнее использовать
преимущества тех и других.
Для
повышения надежности применяют схемы
с взаимным резервированием, устройством
перемычек между отдельными магистралями
или соседними подстанциями при радиальном
питании.
Рис.
5. Схемы
электроснабжения производственных
потребителей:
б)
– смешанная; ТП – трансформаторная
подстанция; Т1, Т2 – трансформаторы
двухтрансформаторной ТП

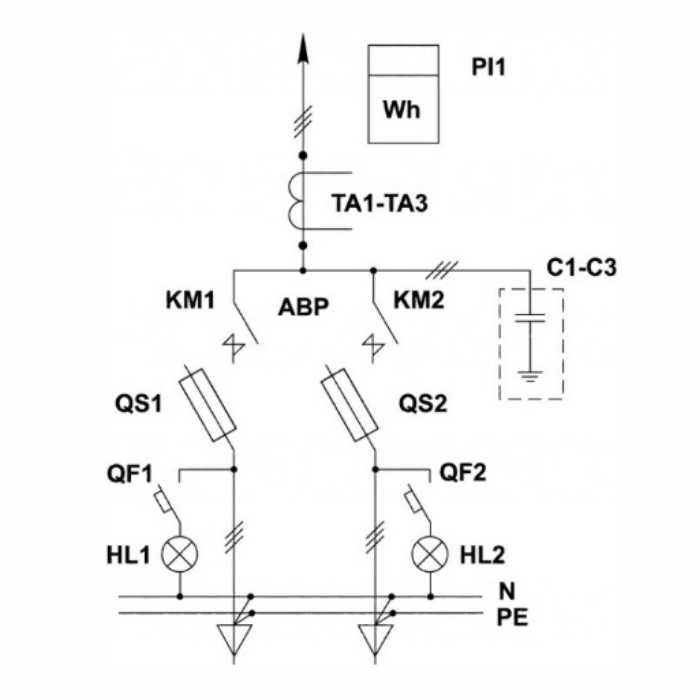

Однолинейная схема
Схемой называют документ, который графически сконструирован специалистами, предназначенный для изображения и обозначения на нем основных деталей изделия, а также связи между ними.
Для того чтобы упростить чертежи, чтобы сделать их восприятие максимально простым для обычного пользователя, вырабатывают разнообразные методики их создания. Все линии однофазных и трехфазных сетей отображаются одной линией на схеме. При разработке проектов для жилых домов либо предприятий всегда применяют однолинейную схему, которая значительно может упростить работу с проектом. Проектная документация может включать в себя несколько однолинейных схем.
Существует два вида однолинейных схем: исполнительная, расчетная.
Исполнительная схема чаще всего применяется при необходимости кардинальных изменений в существующий проект, находящийся на стадии установления. При ее использовании перерассчитывают существующую систему подачи энергии.
В то же время расчетную однолинейную схему обычно используют уже после того, как были просчитаны нагрузки, которые необходимы для обеспечения энергией здания либо помещения. Также, иногда ее могут создавать до выяснения потребности питающих кабелей и проводов.
Применение однолинейной схемы
Однолинейную схему используют как один из главных документов во время заключения договора о поставках электроэнергии, а также выдачи тех-условий на добавление к электросети. Опираясь на однолинейную схему, обычно обозначают границы ответственности поставщика и потребителя электроэнергии.
Основные функции однолинейной схемы могут отличаться на разных этапах:
• проектирования;
• производства;
• эксплуатации.
Во время первого этапа однолинейную схему используют с целью точного обозначения структуры будущего творения и выбора схемы электроснабжения.
Во время второго – чтобы ознакомиться с самой конструкцией, а также разработать технологические процессы создания изделия.
Ну а уже на третьем этапе данный вид схемы применяется с целью выявления, каких либо неполадок в работе системы, чтобы вовремя их исправить, проведя техническое обслуживание.
Изготовление однолинейных электрических схем предназначается также и для действующих электроустановок. В этом случае, в схеме представлено более упрощенные линии, точки подключения и электрические аппараты. Такие схемы предназначаются для внутреннего использования ответственным персоналом.
Отличия однолинейной схемы
Однолинейная схема имеет свое определенное отличие. Оно заключается в том, что на данном типе схемы показывается оборудование только лишь одной фазы. В случае если какой-либо вид оборудования был установлен не во всех фазах, то в схеме пользователь сможет увидеть данное отличие.
Что содержит в себе однолинейная схема?
Схема электроснабжения должна состоять из таких элементов как линии обозначения, а также однофазные и трехфазные цепи.
По примеру загородного дома посмотрим, что включает в себя однолинейная схема:
• точка подключения дома к электросети;
• данные о вводных и распределительных устройствах;
• информация о щитке электричества;
• данные о приборе, где было выполнено подключение загородного дома к сети электричества;
• отметку сечения кабеля и его марку на схеме;
• информацию о номинальных и максимальных токах оборудования, которое используется в доме.
• Расчет моента нагрузки
• Выбор кабеля для электроплиты
• Выбор кабеля для розеток
Существуют определенные требования, которые необходимо выполнять при создании однолинейной схемы. Их устанавливает государство, поэтому соблюдение – обязательно. Их выполнение обеспечивает пожарною и электрическую безопасность помещения.
Вот некоторые основные правила из всего списка:
• Когда на систему электроснабжения происходит довольно большая нагрузка, то стоит применить устройство в режиме защитного отключения;
• необходимо делать расчеты нагрузок для отдельных компонентов сети электричества, которые определяют особенности исходных материалов;
• указать местонахождение выключателей и розеток в помещение, которое необходимо определять лишь при помощи нормативных показателей.
• Выбор того или иного кабеля
Как читать однолинейные схемы?
Существует определенный алгоритм чтения данного вида схемы:
1. Начинается чтение с ознакомления и списком элементов, которые показаны в виде условных обозначений. К ним будет предоставлены пояснения.
2. Далее идет процесс определения системы электропитания, электромагнитов, регуляторов и так далее.
3. Следующим шагом будет изучение различных цепей электроприемника.
4. Последним шагом будет определение поведения электроприемников при частичном отключении электропитания, а также после его возобновления.
Детальный обзор, что такое «однолинейная схема электроснабжения«, читайте на этой странице.
