С чего начать планирование розеток на кухне?

Прежде чем приглашать электриков для разведения проводки по местам нужно поработать самостоятельно. А именно – вспомнить черчение и замерить старую мебель или взять данные со схемы новой (покупной или заказной). Эти данные следует перенести в масштабе на чертеж, то есть прорисовать на бумаге каждую тумбу, шкаф, полочку или стеллаж, не забыв о крупногабаритной и встраиваемой технике.

Подобный прием дает возможность представить, где и какая будет стоять бытовая техника, куда встанет посудомоечная или стиральная машина, в каком месте нужно будет подключить вытяжку, плиту или духовку.

Пример такого схематического изображения можно увидеть на рисунке. А подробней о том, на какой высоте розетке на кухне расположить, расскажем ниже.

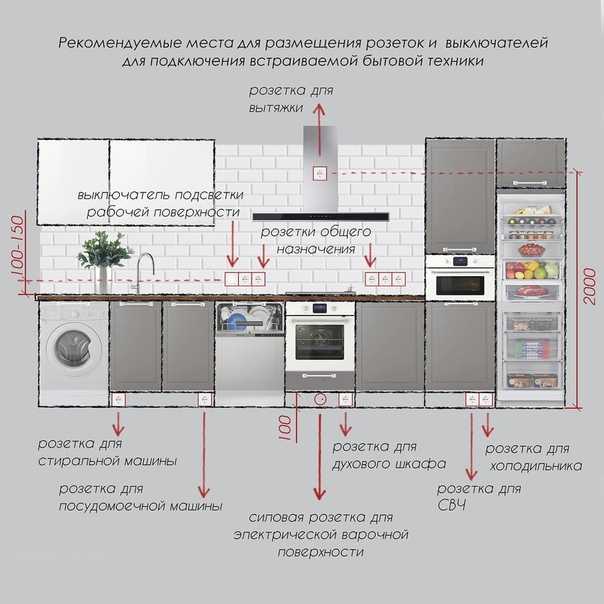

Схема расположения розеток

Теперь определим количество розеток. Подсчитаем требуемый минимум и тоже перенесем их на чертеж.

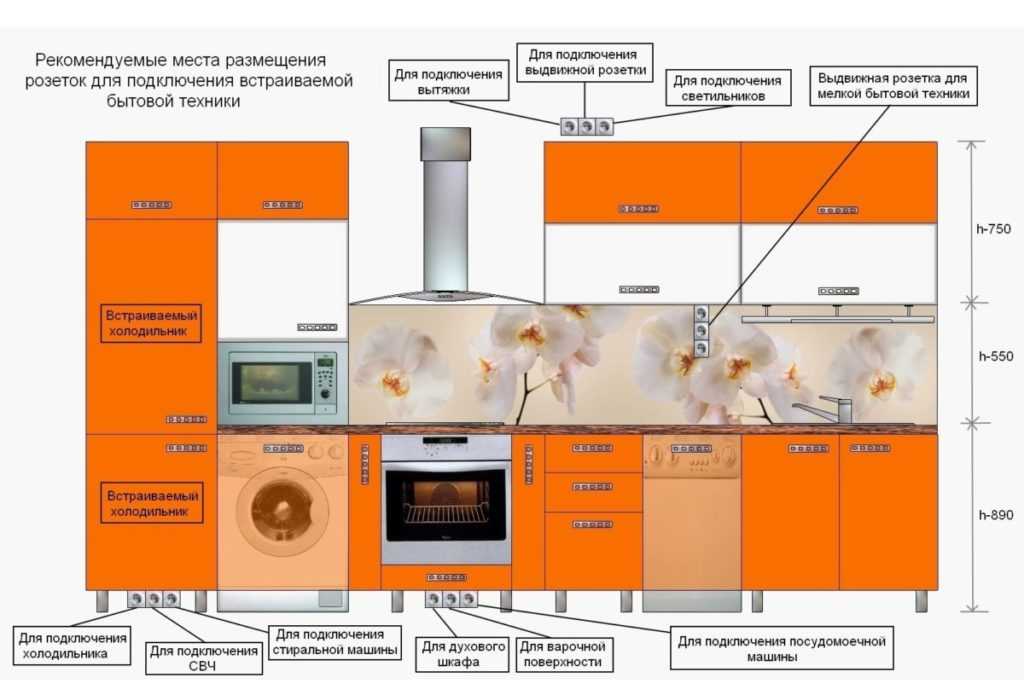

Посмотрите на предложенный вариант схемы розеток на кухне. На ней указано не только их расположение розеток на кухне для крупной кухонной техники и мелких бытовых приборов, но и расстояние между ними, а также удаленность по высоте от пола.

Сравните эту схему с фотографией уже размещенных гнезд – нижние розетки расположены неверно.

Для холодильника, духовки, электроплиты, посудомоечной машины и стиральной разумно установить розетки возле приборов. Поэтому так важно сначала схематически разместить технику, а потом решить, куда ее подключать. За задней стенкой напольных тумб или за бытовой техникой размещать розетки не стоит. Правильно будет их установить сбоку, снизу, в крайнем случае, за выдвижными ящичками – вдруг понадобится срочно отключить агрегат.

Техника средних размеров зачастую стоит на столешнице постоянно. Это кофеварка, кухонный комбайн, хлебопечь, чайник, СВЧ печь, мультиварка. Поэтому и розетки нужно ставить ближе к ней, обычно над столешницей или в столешнице.

Мелкие кухонные приборы более мобильны. Тот же миксер, блендер, слайсер, электромясорубку можно доставать из шкафа по мере необходимости и подключать ее там, где будет работать хозяйка. Но и им понадобятся свободные точки, чтобы не пришлось отключать кофеварку или микроволновую печь. В этом случае розетки также находятся над рабочей тумбой.

Есть еще гаджеты, которые непосредственного отношения к кухне не имеют, но все же присутствуют в ней. Это ноутбук/планшет/лэптоп, телефон и телевизор. Розетку для телевизора планируют там, где он будет висеть – на стене или под потолком на кронштейне. Для остальных нужно продумать пару гнезд в обеденной зоне.

Важно! В рабочей зоне следует соблюдать правила безопасности – установка розеток на кухне должна быть подальше от мойки и плиты.

Сколько розеток на кухне должно быть?

По идее, чем больше розеток, тем лучше. Но установить их через каждые 10 сантиметров не получится. Поэтому стоит рассчитать оптимальное количество и взять цифру с запасом.

Холодильник.

Вытяжка.

Посудомоечная и/или стиральная машина.

Плита и духовка.

СВЧ печь.

Телевизор.

Компьютерная техника и телефон.

Стационарные кухонные приборы среднего размера.

Мобильная мелкая бытовая техника.

Розетка для лампы и/или электрозажигалки.

Средний показатель – около 10 штук. А некоторые можно сделать и двойными. И добавить еще пару штук про запас.

Требования, предъявляемые к проводке и розеткам

У каждого электрического прибора своя мощность. Этот показатель указан в техническом паспорте.

Есть мощная техника, для которой потребуется протягивать отдельную линию (кабель) от счетчика:

электроплита – от 5000 Вт;

электродуховка – от 3000 Вт;

стиральная машина – от 2000 Вт;

бойлер – от 1500 Вт;

посудомоечная машина – от 1000 Вт.

Кабель имеет собственный автомат и к нему не подключается остальная домашняя электросеть.

Другая техника менее мощная. Однако одновременное использование нескольких приборов грозит порчей техники, розеток или замыканием:

холодильник – от 500 Вт;

вытяжка – от 150 Вт;

кухонный комбайн – от 500 Вт;

блендер – от 100 Вт;

электрочайник – от 500 Вт;

кофеварка – от 800 Вт;

СВЧ печь – от 900 Вт;

тостер – от 700 Вт;

телевизор – от 100 Вт;

ноутбук – от 50 Вт.

В идеале должно быть 2-3 линии электропроводки. Нагрузка на электросеть рассчитывается, исходя из суммарной мощности одновременно включенных приборов. При включении или выключении некоторых из них может наблюдаться скачок напряжения. Поэтому итоговую цифру следует увеличить вдвое. Вот теперь получили выносливость проводки.

Учтите, что выносливость розетки не безразмерна. На каждой единице указана сила тока в Амперах, которую они могут проводить. Легко подсчитать суммарную мощность, которую розетка с тройником, двойная или тройная может выдержать: 2,2 кВт – это 10 Ампер; 3,5 кВт – 16 Ампер. Почти все приспособления соответствуют этим цифрам. Исключение составляет разъем для плиты и электродуховки – 32 А+40А.

Для повышения сопротивления рекомендуется использовать медные провода сечением 2,5 мм². Они несколько дороже обычного провода, но и более безопасней и надежней.

Типы электрических розеток

Розетки делятся не только на советские, американские и евророзетки. Отличаются они размером, типом монтажа и другими параметрами.

Какие розетки на кухне бывают?

Стандартные розетки настенные или накладные. К ним подключается крупная и встраиваемая бытовая техника.

Угловые розетки. Удобный вариант, поскольку не занимают много места.

Встраиваемые розетки на кухне – в фартуке или в столешнице. В пассивном состоянии они прикрыты крышечкой. При необходимости крышечка нажатием на нее открывается. Практикуется для обеденной и рабочей зоны.

Выдвигающиеся розетки для кухни. Они монтируются в навесной шкаф, в рабочую тумбу, как тайник, или в столешницу, как перископ или книжка, и за надобностью вытаскиваются и используются.

Гнезда для подключения интернета или телефона.

Высота розеток на кухне

Чуть раньше уже была краткая информация о высоте розеток на кухне, Расположение, фото – в начале статьи. А теперь более предметно о том, как правильно установить их.

Нижняя секция. Оптимальная высота над полом розеток для встроенной бытовой техники – 5-10 см. Если меньше, может коротнуть, если пол зальет водой. Если выше, дно тумбы не даст воткнуть штепсель в гнездо.

Если розетка крепится к стене и мебель не мешает, ее высота может составлять 25-30 см.

Разъемы могут быть внутри шкафов. Но для этого придется выпиливать стенки. А размещенные в тумбе под мойкой должны быть дополнительно защищены от попадания влаги.

Средняя секция. Вариант – встроенные розетки в столешницу на кухне для мелкой кухонной техники. Если крепить накладные, то удаленность от пола должна составлять не менее метра и не более 1,40 м, что соответствует 10 см от столешницы.

Техника не должна быть удалена более чем на метр от розетки.

Если СВЧ печь встроенная, гнездо находится ниже – в 20-75 см от пола. То же касается встроенной духовки и кофемашины.

Промежуточная секция – для подключения светодиодной подсветки. Она может быть как под навесными шкафами, так и над ними. В зависимости от того, где располагаются светильники.

Верхняя секция. Высота розетки на кухне для вытяжки – 5-10 см от верха настенных шкафов или 2,40-2,50 м от пола.

Корпус вытяжки располагается в шкафу? Разумно и подключение сделать там же.

Розетка для телевизора располагается рядом с ним.

Гнезда в обеденной зоне – под столом, но выше 30 см от пола.

Расстояние между группами розеток – 120 см. Так можно варьировать местоположение кухонных приборов.

Если есть остров на кухне, непременно должна быть розетка и там. Если не миксер включить, так хотя бы ноутбук подзарядить.

Розетки для мощной бытовой техники нуждаются в заземлении, иначе она будет бить током.

Ставить розетка за встроенной техникой нельзя, поскольку она просто туда не войдет по глубине.

Все цифры даны для чистого пола. Если пол пока еще черновой, нет ламината или наливного пола, добавьте к приведенным цифрам высоту пола – от 2 до 10-15 см.

Соблюдайте правило – не устанавливайте розетки рядом с плитой или мойкой (если они не имеют защиту от влаги). Нельзя заставлять их коробками, банками, кухонными аксессуарами. Это не только небезопасно, но еще и не логично – прятать гнездо, которое по подсчетам необходимо.

Как расположить розетки на кухне? Самостоятельно или позвав на помощь электрика. При любом решении этого вопроса рекомендуется изучить нормативные акты и ГОСТы, касающиеся монтажа розеток и выключателей: ГОСТ 7396.1-89, ГОСТ 8594-80, СНиП 3.05.06-85. Знания лишними не будут, так как позволят проверить даже составленную профессионалами схему размещения розеток и учесть каждую единицу.
