Условные обозначения на чертежах и схемах элементов электрической цепи: Элементы электрической цепи и их условные обозначения. Актуальные буквенные и графические обозначения на электрических схемах

Содержание

розетка, выключатель, другие элементы электрической цепи с расшифровкой

Чертежи и схемы электроустановок нужны для прочтения электромонтерами, электриками. В техническом документе есть схематические сведения о размерах, форме, составе электрооборудования. Для чтения нужно знать распространенные условные обозначения на электрических схемах, которыми показывают на чертеже выключатели, автоматы, двигатели, выпрямители и другие электроэлементы.

Содержание

  1. Виды электрических схем
  2. Графические обозначения
  3. Буквенные обозначения

Виды электрических схем

Электросхема — это технический чертеж, составленный с помощью условных знаков, применяемых для условных деталей оборудования. Расшифровка дает представление о комплекте элементов в схеме и взаимодействия между ними. Для обозначения самой схемы, в отличие от других чертежей, применяют букву Э. Правила расшифровки приведены в ГОСТ 2.702 – 2011 и ГОСТ 2.708 – 81.

Разновидности электросхем:

  • Структурные. Их составляют в процессе проектирования, отображают главные составляющие системы (линии электропроводки, трансформаторы, распределительный узлы). Такая разновидность дает общее понятие о функционировании установки.
  • Функциональные. Содержат общие схемы, показывающие взаимосвязь между комплектующими объекта, раскрывающие сущность электроустановки. Стандарты в этих схемах действуют условно, применимы общие нормы оформления технологических документов.
  • Принципиальные. Показывают все магнитные, электрические и электромагнитные электросвязи между элементами, характеристики компонентов. Для этих схем есть много стандартов касательно оформления, условного обозначения на чертежах.
  • Монтажные. Чертежи содержат информацию о месте расположения элементов снаружи и внутри установки. С помощью графических изображений можно изготовить оборудование с учетом правильного их взаимодействия. Применяют общие требования к обозначениям.
    Функциональная Принципиальная Монтажная
  • Кабельные планы. Показывают нахождение и марку электропроводки, последовательность подключения выводов, концов, информацию о материале жил, проводов, оплетке, материале оболочки.
  • Топологические. Из схем узнают расположение узлов изображенного оборудования, ветвей, контуров, деталей, расположенных между модулями. Линии обозначают латинскими цифрами (I, II, III).
  • Мнемонические схемы составляют, чтобы показать реальное состояние коммутационных выключателей, автоматов, другой подобной аппаратуры. Такие схемы вывешивают в диспетчерских станциях, пунктах перед управляющим пультом. Делят на диспетчерские и операторские, различающиеся масштабом и сложностью показываемых объектов.
    Кабельная Топологическая Мнемоническая

Нет

12.82%

Хочу научиться разбираться

37.18%

Проголосовало: 234

Графические обозначения

Любая электроустановка работает в определенных условиях, для показа которых разработаны условные обозначения в электрических схемах.

При чтении чертежей можно получить следующие сведения:

  • условия использования электрооборудования;
  • соответствие проектных и реальных обстоятельств;
  • найти лишние условия, оценить последствия их действия.

Для чтения используют прием разделения электротехнической схемы на отдельные цепи, исследование их. Простейшие схемы впоследствии рассматривают в сочетании.

Простые цепи включают элементы:

  • источник электротока: вторичная трансформаторная обмотка, батарея, конденсатор и др.;
  • приемник тока: лампы, двигатели, реле, разреженные конденсаторы;
  • обратный проводник: от точки разбора к первоисточнику тока;
  • один коммутационный вывод: автомата, выключателя.

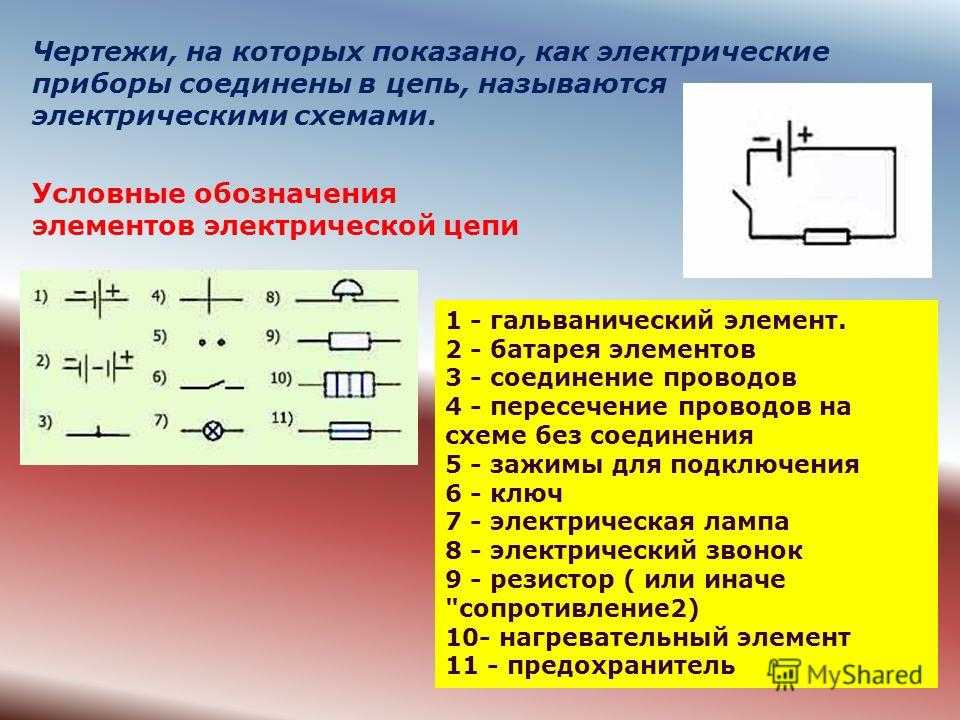

Читают схемы с помощью значков для обозначения электрических элементов на схемах. Графические фигуры образуют из прямоугольников, квадратов, кругов, сплошных и штриховых линий, точек, векторов. Их сочетают на чертеже по разработанным стандартным нормам, поэтому можно легко отобразить электрические аппараты, электромашины, механические и электросвязи, другие сочетания и взаимодействия.

Помимо условных знаков, применяют специальные графические, чтобы показать функциональность модуля. Например, для контакта ставят изображение замыкания или размыкания. На подвижных частях предусмотрены дополнительные фигуры, помогающие найти кнопки реле, УЗО, управления.

Некоторые детали и узлы показываются несколькими вариантами графических значков. Например, это касается трансформаторных обмоток или переключающихся контактов. Можно использовать все эти варианты в разных случаях.

Если стандартом не предусмотрен значок для обозначения, его создают, исходя из принципиального действия элемента. Учитывают знаки для аналогичных видов оборудования, модулей, обращают внимание на принцип построения обозначений, предусмотренных нормативами.

Для условного обозначения электрокоробок, шкафов, щитов, пультов на электрических схемах применяют значки:

Розетки, щитки, автоматические выключатели получили знаки:

Осветительные элементы, лампы указывают в соответствии с ГОСТ:

В сложных схемах электрического оборудования применяют знаки:

Для показа дросселей, трансформаторов на принципиальных электросхемах существуют графические изображения:

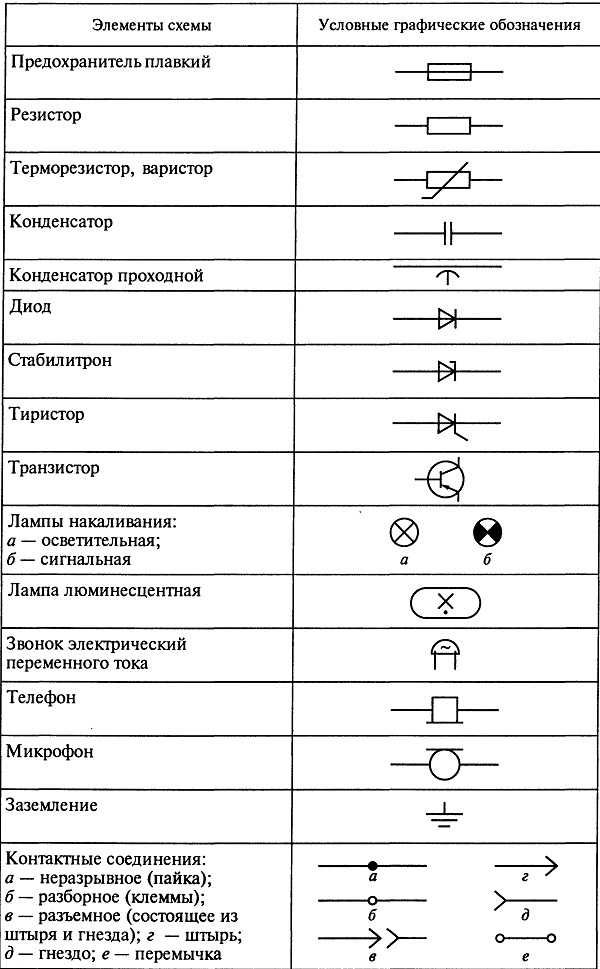

Измерительные модули изображают графически:

Для электриков показывают заземляющие контуры, силовые кабели:

На схемах присутствуют прямые и волнистые линии, значки «+» и «-», показывающие импульсы тока, вид и вольтаж:

Контактные соединения обозначают графически так:

Элементы в радиосхемах изображают следующим образом:

Такие графические элементы применяют для показа всех компонентов, узлов, модулей в цепи. Их много, запомнить трудно, но всегда можно обратиться к специализированным справочникам электриков.

Буквенные обозначения

В однолинейных схемах электричества применяют буквы, чтобы понять комплектацию сети.

Их использование регламентировано ГОСТ 76.24 – 55:

  • электрореле напряжения, тока, сопротивления, мощности, промежуточное, временное, газовое, указательное и другие имеют буквенное обозначение РТ, РС, РП, РУ, РГ, РВ, РН, РТВ, РМ и аналогичные;
  • управляющая кнопка — КУ;
  • конечный прерыватель — КВ;
  • контролер команд — КК;
  • путевой выключатель —ПВ;
  • двигатель головной — ДГ;
  • двигатель охлаждающей помпы — ДО;
  • двигатель подач — ДП;
  • двигатель быстрого хода — ДБХ;
  • двигатель шпинделя — ДШ.

Буквенные коды проставляются рядом с элементом (справа) или над ним. Они комбинируются с графическими значками. В позиционных буквенных кодах одинаковых деталей прибавляют цифры по их количеству.

В отечественных электросхемах применяют маркировку для обозначения радиотехнических и электрических деталей:

Условные обозначения в электрических схемах

Работа любого электромонтера, техника или простого радиолюбителя всегда начинается с чтения необходимой документации.

В качестве основных документов чаще выступают различные схемы, которые несут всю необходимую информацию о предстоящей работе, приборе или устройстве. Для единого и правильного толкования применяются специальные условные обозначения в различных электрических схемах.

Обозначения могут быть в виде графических изображений, линий, черточек, кружочков и прочего, а могут состоять из комбинаций букв и цифр. В любом случае они несут в себе определенную информацию, необходимую для полноценного понимания параметров работы сетей или отдельных устройств.

Содержание

Основные виды электрических схем

Глобальные мировые процессы привели к тому, что повсеместно, в различных странах, пришли к пониманию необходимости единого способа обозначения элементов в схемах и в целом стандартизации исполнения самих схем. Это позволяет проектировать, монтировать, ремонтировать различные сети, приборы, механизмы вне зависимости от страны производства или конкретной фирмы.

В нашей стране, и в мире в целом, различают более десятка различных видов электросхем, отличающихся по сферам применения, целевым потребителям.

Но основными являются три типа схем, получившие наибольшее распространение и чаще других применяющиеся в различных областях, это:

  • функциональная схема
  • принципиальная схема
  • монтажная схема

Каждая из них имеет свои особенности и отличия.

Функциональные схемы

Подобные схемы применяются в больших проектах, когда нужно получить общее представление о работе всей системы, сети или устройства. Они представляют собой сочетание основных блоков, узлов и линий связи (питания). Такие схемы не несут конкретные обозначения элементов и приборов, а дают их блочное представление и связь между ними.

В качестве примера можно привести схему электроснабжения многоквартирного дома или целого района, производственного предприятия или цеха, сложного устройства или прибора.

Все блоки на схеме обязательно помечаются пояснительными записями, либо цифровыми или буквенными обозначениями, с последующей расшифровкой.

Сами блоки изображают в виде прямоугольников, а линии связи или питания стрелками, указывающими направление. Так же в схемах указывают некоторые дополнительные данные, помогающие раскрыть суть работы системы. Например, напряжение или его тип, длину и сечение проводников (кабелей).

Данный вид схем применяется в крупных проектах, позволяя масштабировать его в более простую и понятную форму. В маленьких проектах, как, например, проект электроснабжения дачного участка или гаража, подобные схемы не применяются из-за того, что они чаще всего типовые и не нуждаются в объединении отдельных элементов в блоки.

Принципиальные схемы

Эти схемы отличаются тем, что дают полное понимание обо всех элементах схемы, их характеристиках и номиналах, принципах функционирования отдельных частей и всей системы.

Характеристики элементов или устройств могут быть указаны как в самой схеме, так и вынесены в отдельные таблицы. Сами же элементы имеют буквенное, цифровое или графическое обозначение в зависимости от их свойств и применения в схеме.

Если устройство или система имеет большие параметры, то схема может также делиться на функциональные блоки, но каждый из них будет представлен в подробном виде.

Принципиальные схемы делятся на два типа:

  • однолинейные
  • полные

Если в схеме нужно отобразить только источник и линии питания, различные потребители, то применяют однолинейный способ. А если будут отражены все устройства, приборы, защитные и прочие линии взаимосвязи, то без полной схемы не обойтись.

Принципиальная схема позволяет оценить все характеристики и параметры устройства или сети, обнаружить слабые участки, а в случае поломки или неправильной работы определить причины их возникновения.

В отличие от предыдущего вида, эти схемы очень трудно понять без специальных знаний в обозначении элементов и линий связи.

Монтажные схемы

Это один из самых простых и практичных видов схем. Он несет в себе всю необходимую информацию о способах и методах подключения, расстоянии между элементами, необходимых средствах их защиты.

Основная задача этих схем – указать место и способ монтажа приборов, элементов и линий связи. Подобные схемы нередко еще называют планом, например, «План электропроводки квартиры».

В данных схемах часто встречаются различного рода пояснения и дополнения, для более точного и правильного монтажа.

Чтение электрических схем

Для правильного понимания электрических схем и планов необходимо разобраться в основных способах обозначения элементов. Без этого даже простая схема будет казаться паутиной из линий, цифр и букв.

Основных способов обозначения элементов в любой схеме всего два – это графический и буквенный (цифровой).

Условные графические обозначения в схемах

Основная задача данного типа обозначений дать понимание о назначении элемента и выполняемых им функциях. Так, например, в функциональных схемах, помимо прямоугольных блоков, изображают:

  • различные исполнительные механизмы в виде вертикальной черты с кругом вверху. Это могут быть различные клапаны, рубильники, автоматические приборы.
  • Прямыми линиями без каких-либо дополнений обозначают линии связи. В случае пересечения этих линий на схеме различают отсутствие или наличие соединений между ними. Последнее отображается жирной точкой в месте пересечения.
  • Кругами или овалами отмечаются различные функциональные приборы, находящиеся на лини связи за пределами отдельных блоков.

В принципиальных схемах указываются все элементы и каждый имеет свой графический рисунок. Данный способ введен еще на заре электротехники. С тех пор в мире появилось огромное множество различных электронных и электрических элементов и устройств. И каждому было присвоено свое отображение.

Многие из них имеют огромное количество схожестей и отличаются лишь крохотными элементами. Например:

  • резистор (сопротивление) имеет изображение в виде пустого прямоугольника с короткими черточками по двум противоположным сторонам, внутри прямоугольника косыми линиями указывается мощность,
  • предохранитель имеет схожее обозначение, отсутствуют косые линии, а боковые черточки соединены сплошной линией внутри прямоугольника
  • конденсатор обозначается в виде двух одинаковых вертикальных линий, каждая из которых имеет короткие черточки в середине
  • источник постоянного напряжения (элемент питания) обозначается таким же способом, с той лишь разницей, что одна из линий короче другой
  • источник переменного напряжения указывается короткой волнистой линией (~)
  • диод. Отдельно стоит отметить диоды, так как их огромное множество разновидностей. В общем виде это линия, в центре которой изображен треугольник. Острый угол треугольника, как стрелка, указывает направление тока. Если это светодиод, то от треугольника отходят вверх две стрелки, если же это фотодиод (приемник), то стрелки направлены в обратную сторону
  • подстроечные элементы (номинальное значение которых можно изменять), как правило, имеют диагональную черту посередине
  • интегральные или логические микросхемы могут быть представлены в виде треугольников с множеством маленьких черточек (по количеству контактов).

Для предотвращения возможной путаницы ввели буквенное (цифровое) обозначение.

Буквенно-цифровое обозначение

Данный тип обозначения может состоять как отдельно из букв, так и совместно с цифрами. Для удобства идентификации некоторые элементы в схемах обозначаются буквами латинского алфавита. Например:

  • F – это различные предохранители
  • С – конденсаторы
  • R – резисторы
  • L – индуктивности
  • D – различные чипы и микросхемы
  • М – двигатели и моторы
  • Q – транзисторы

Помимо буквенного обозначения применяют и цифровое. Это позволяет дать больше информации о работе тех или иных деталей в схеме.

Чаще всего указываются номиналы различных элементов, либо обозначаются порядковые номера, а их характеристики приводятся в отдельных таблицах и списках. Например, элементы R1, R2,R4-R6 это резисторы, которые могут иметь одинаковое номинальное значение сопротивлений, а резистор R3, указанный отдельно будет иметь другое значение. Так же могут быть указаны точные значения – R1 470- резистор 1 с номиналом 470 Ом.

В современной схемотехнике чаще всего применяются оба способа отображения элементов: и графический и буквенный (цифровой). Это позволяет дать исчерпывающую информацию, как об отдельных элементах, так и обо всей системе в целом.

Как уже отмечалось, видов схем насчитывается около десяти, а разного рода элементов и устройств, которыми наполняются эти схемы, несколько сотен. Для облегчения понимания и работы с разными схемами были разработаны и введены стандарты.

Они определяют, какие элементы и как должны обозначаться. Овладение данной информацией поможет в работе по ремонту оборудования или устройств, при благоустройстве жилья или территории.
