Запуск трехфазного двигателя с 220 без конденсаторов схема: Подключаем 3-х фазный электродвигатель без конденсаторов от 220В

Запуск трехфазного двигателя без конденсаторов: 4 цепи

Максимально вставленный резистор R7 закрывает электронный ключ.

Содержание

Подключение трехфазного двигателя к однофазной сети без конденсаторов: 4 схемы для начинающих электриков

Асинхронные двигатели просты в изготовлении, дешевы и широко используются в различных отраслях промышленности. Домашние мастера не могут обойтись без них, подключая их от 220 вольт с пусковыми и ходовыми конденсаторами.

Но есть и альтернатива. Это подключение трехфазного двигателя к однофазной сети без конденсаторов, которая также имеет право на существование.

Ниже приведены 4 схемы такой конструкции. Вы можете выбрать любой из них в соответствии с вашими личными интересами и местными условиями эксплуатации.

Впервые я столкнулся с этим в конце 1998 года, когда друг-инженер связист пришел в нашу релейную лабораторию с журналом “Радио 1996”, выпуск 6, и показал нам статью о бесконденсаторном запуске.

Мы сразу же решили попробовать, потому что у нас были все детали, включая тиристоры и подходящий двигатель. Это был просто перерыв на обед.

Для испытания мы спаяли электронный блок с помощью шарнирного узла. Это заняло у нас меньше часа. Схема работала практически без регулировок. Мы оставили его для наждака.

Меня порадовал небольшой размер блока и отсутствие необходимости в конденсаторах. Мы не заметили большой разницы в потере мощности по сравнению с конденсаторным запуском.

В однофазных конденсаторных двигателях обмотка конденсатора работает постоянно. Две обмотки – основная и вспомогательная – смещены относительно друг друга на 90°. Это позволяет изменить направление вращения на противоположное. Конденсатор в этих двигателях обычно прикреплен к корпусу, и его нетрудно определить.

Асинхронный или коммутаторный: как их отличить?

В целом, тип двигателя можно отличить по заводской табличке, на которой написаны данные и тип двигателя. Но это только в том случае, если он не был отремонтирован. В конце концов, под корпусом может быть что угодно. Поэтому, если вы не уверены, лучше определить тип самостоятельно.

Вот как выглядит новый однофазный конденсаторный двигатель

Коллекторные двигатели

По конструкции различают асинхронные и коллекторные двигатели. Коллекторный двигатель всегда имеет щетки. Они расположены вблизи коллектора. Еще одним обязательным атрибутом этого типа двигателя является наличие медного барабана, разделенного на секции.

Эти двигатели выпускаются только однофазными и часто устанавливаются в бытовых приборах, так как обеспечивают высокое число оборотов при запуске и после ускорения. Они также удобны в том смысле, что легко позволяют менять направление вращения – достаточно изменить полярность. Также легко изменить скорость, изменяя амплитуду питающего напряжения или угол отсечки. Именно поэтому такие двигатели используются в большинстве бытового и строительного оборудования.

Конструкция коллекторного двигателя

Недостатком двигателей с коммутатором является то, что они шумят на высоких скоростях. Вспомните дрель, болторез, пылесос, стиральную машину и т. д. Их работа очень шумная. Коллекторные двигатели не так сильно шумят на низких оборотах (стиральная машина), но не все инструменты работают в таком режиме.

Второй неприятный момент заключается в том, что наличие щеток и постоянное трение делают необходимым регулярное обслуживание. Если контактное кольцо не чистить, графитовый мусор (от трущихся щеток) может привести к слиянию соседних секций в барабане, двигатель просто перестанет работать.

Асинхронный

Асинхронный двигатель имеет стартер и ротор и может быть однофазным или трехфазным. Эта статья посвящена подключению однофазных двигателей, поэтому мы обсудим только их.

Асинхронные двигатели имеют низкий уровень шума во время работы, поэтому их устанавливают в оборудовании, где уровень шума является критическим. К ним относятся кондиционеры, сплит-системы и холодильники.

Конструкция асинхронных двигателей

Существует два типа однофазных асинхронных двигателей – бифилярные (с пусковой обмоткой) и конденсаторные. Разница в том, что в однофазных бифилярных двигателях пусковая обмотка действует только до момента запуска двигателя. Затем он отключается специальным устройством – центробежным выключателем или пусковым реле (в холодильниках). Это необходимо, поскольку после ускорения он только снижает эффективность.

В однофазных конденсаторных двигателях обмотка конденсатора работает постоянно. Две обмотки – основная и вспомогательная – смещены относительно друг друга на 90°. Это позволяет изменить направление вращения на противоположное. Конденсатор в этих двигателях обычно прикреплен к корпусу, и его нетрудно определить.

Более точное определение того, имеет ли человек дело с биполярным или конденсаторным двигателем, может быть получено путем измерения обмоток. Если сопротивление вспомогательной обмотки меньше половины (разница может быть и больше), то, вероятно, вы имеете дело с двухполюсным двигателем, и эта вспомогательная обмотка является пусковой, что означает, что в цепи должен присутствовать пусковой выключатель или реле. В конденсаторных двигателях обе обмотки всегда находятся в работе, и однофазный двигатель может быть подключен с помощью простой кнопки, выключателя, автомата.

Добавлено спустя 1 минуту 37 секунд:
кстати, почему это в ремонте.

Как запустить электродвигатель без конденсатора?

220 В. Обычно для запуска используются конденсаторы. Согласно рекомендуемым расчетам, на 1 кВт мощности требуется 66 мкФ. Поэтому в моем случае 66 x 0,75 = 50 мкФ. Проблема заключалась в том, что имелся только один бумажный конденсатор 20 мкФ x 400 В. С его помощью двигатель включился, как бы нехотя, но включился. Затем что-то случилось с конденсатором – двигатель не заводился сам по себе, а крутить рукоятку вручную было не очень весело. Новые конденсаторы относительно дороги. Я начал думать об этом:
Конденсатор необходим в двигателе для сдвига фазы между пусковой и рабочей обмотками (когда запуск двигателя обязателен). Но что если тиристор сдвигает фазу! После поиска в интернете я нашел одну схему, где автор предлагает семисторонний запуск двигателя, я думаю, что он не совсем понимает, что он сделал правильно (смесь запуска с симисторным аналогом конденсаторного запуска и с короткозамкнутым стартером). Отсюда высокие потери мощности.http://www.radiopill.net/load/dlja_doma . 76-1-0-660
Не будучи полностью уверенным в работоспособности схемы, которую я придумал, я решил сделать тиристорный регулятор немного сложнее, чем требовалось. Это не сработает здесь, вы можете использовать это в другом месте, в другом месте.

JLCPCB, всего $2 за прототип печатной платы! Любой цвет!

Подпишитесь и получите два купона на $5 каждый:https://jlcpcb.com/cwc

_________________
Глобализм, нет.
Глобализация – это смерть суверенных государств.
Независимым может считаться только то государство, которое санкционировано торговцами дрянной демократией и их пособниками.

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + шаблон

Модули Navigator позволяют значительно сократить время проектирования оборудования. Во время вебинара 17 ноября вы сможете узнать о новых семействах Teseo-LIV3x, Teseo-VIC3x и Teseo-LIV4F. Вы узнаете, как легко добавить функцию позиционирования с повышенной точностью с помощью двухдиапазонного приемника и навигационной функции MEMS-датчика. Работайте в Teseo Suite и смотрите результаты полевых испытаний.

_________________
Глобализм – нет.
Глобализация – это смерть суверенных государств.
Независимой может считаться только та страна, которая была санкционирована агитаторами дерьмократии и их пособниками.

Компания Infineon выпустила семейство 40-вольтовых МОП-транзисторов OptiMOS 5. Эти транзисторы относятся к категории MOSFET нормального уровня и имеют более высокое пороговое напряжение (по сравнению с другими низковольтными MOSFET) для обеспечения защиты от ложных срабатываний в условиях повышенного шума.

_________________
Я еще не думал о подписи.

Схема хороша и нужна в гараже и лесу, но щетки в заголовке статьи – это пустая трата времени. многие люди даже не посмотрят туда.
Я бы не стал строить их на Ку202н, они слишком дубовые и слишком большие для 2 трамвайных остановок. Они открыты в сифу ток THM199 транзюк для гальваноразвязки 2 тиристора хотя в этой схеме, вроде бы, это не нужно, но можно без выбора запихать любую хрень из металлолома и наплевать на симметрию 0 и сделать сифу узел 1 (хочет на 2т117 как в паромном стартере СССР) стоит симистор ТС112-40) хочет 2 инлайн cou2xx из Муморки

Добавлено спустя 1 минуту 37 секунд:
кстати, почему это в ремонте.

_________________
Мудрость (опыт и выносливость) приходит с годами.
Все ваши беды и проблемы связаны с недостатком знаний.
Мудрый человек может учиться у дурака, а дурак может учиться у …
Альберт Эйнштейн не поможет, ВВП не спасется, а МЧС опоздает.
Так что теперь Дураки и Толеранты умирают по пятницам!

_________________
Мудрость (опыт и стойкость) приходит с годами.
Все ваши беды и проблемы – от недостатка знаний.
Мудрый человек может учиться у дурака, а дурак может учиться у …
Альберт Эйнштейн не поможет, ВВП не спасет, а МЧС опоздало.
Так что теперь Дураки и Толерантные умирают по пятницам!

Последний раз редактировалось Николай Петрович Tue Sep 26, 2017 11:07:12 am, всего редактировалось 1 раз.

Часовой пояс: UTC + 3 часа

Кто в настоящее время находится на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей или гостей: 16

Электродвигатель асинхронного типа – это устройство переменного тока, в котором напряжение находится в роторе. Основной задачей тока ротора является создание крутящего момента посредством электромагнитной индукции, возникающей от магнитного поля обмотки статора.

Теория В. Голика

Данная реализация основана на запуске двигателя с помощью имеющихся цепей. Силовая часть электрического выключателя, которая используется для коммутации, состоит из следующих сильных компонентов

  • два диода: VD 1 и 2;
  • тиристоры: VS 1 и 2.

Все эти части соединены с помощью простой мостовой схемы. Однако в данной схеме эти элементы выполняют другую функцию – они реализуют шунтирование обмотки подключенного двигателя через свои “руки” из одного диода и одного транзистора. Это происходит, когда устройство достигает параметров амплитуды синусоиды, показанных на диаграмме. Эта комбинация образует электронный двунаправленный триггер, который реагирует на гармонические волны во время работы. Они бывают двух типов:

  • положительный;
  • отрицательный.

VD диоды 3 и 4 используются для реализации импульсного напряжения с двумя полупериодами. Этот сигнал передается непосредственно на схемы управления. Он ограничен и дополнительно стабилизирован резистором R1 и стабилизатором VD5.

Сигналы на открытие тиристоров электрического переключателя поступают от двухполюсных транзисторов, на рисунке обозначенных VT 1 и 2. Переменный резистор R7, номиналом 10 кОм, выполняет важную функцию регулирования момента открытия тиристора.

Когда его регулятор находится в положении начального сопротивления, электроагрегат будет работать даже при самом низкоамплитудном напряжении, которое имеет место в обмотке “В”.

Наличие на входе наибольшего резистора R7 позволяет деактивировать ключ. Схема активируется, когда положение вышеуказанного движка резистора соответствует наибольшему сдвигу фазы тока между катушками.

Запуск схемы довольно прост – ползунок R7 нужно перевести в положение, полностью соответствующее наибольшему сдвигу фаз токов между катушками. Затем контроллер изменяет режим работы, определяя таким образом наиболее стабильный режим работы, который напрямую зависит от уровня приложенной нагрузки и мощности двигателя. Приводы с различными номиналами взаимозаменяемы и широко представлены на внутреннем рынке.

Силовые компоненты системы, рассчитанные на работу с маломощными двигателями, могут быть спроектированы без радиаторов охлаждения в конструкции. Когда распределители работают на максимальной мощности, требуется теплоотвод.

Электроагрегаты питаются от сети 220 В. Отдельные компоненты должны быть тщательно изолированы и защищены от случайного контакта. Соблюдение мер безопасности – еще один важный аспект реализации соединения, который необходимо соблюдать.

Рекомендуется к использованию – установка стартера не вызовет никаких проблем. В результате при подключении двигатель запускается с максимальной мощностью и практически без потери мощности, в отличие от стандартной схемы с использованием конденсатора.

Определение схемы электропроводки

Прежде чем выбрать конкретную схему подключения электродвигателя 220 В, необходимо определить, какое у него соединение обмоток и при каких номиналах он вообще может работать. Для этого выполните следующие действия:

  • Найдите и проанализируйте паспорт двигателя.

Паспорт содержит всю важную информацию, например, обозначение типа соединения – дельта или звезда – Yмощность, количество оборотов, напряжение (220 или 380 или 220/380) и возможность подключения по определенной схеме.

  • Откройте клеммную коробку и проверьте на практике правильность схемы..

Начало и конец каждого витка подписывается в соответствии с вышеуказанной числовой номенклатурой. Пользователю остается проверить на схеме перемычек, является ли соединение звездой или треугольником.

Обратите внимание! Если на заводской табличке (информационном листе) имеется следующий знак Y и только 380 В, то при подключении двигателя в треугольник обмотка сгорит. Только профессиональные электрики могут перевести такой двигатель на 220 В. Поэтому нет никакого резона его модифицировать, тем более что сейчас существует множество агрегатов, способных работать в альтернативном режиме – как на 220, так и на 380 В.

Открытие окна терминала Источник pikabu.ru

Для двигателя мощностью 1,1 кВт достаточно конденсатора емкостью 80 мкФ. В нашем случае мы используем 4 штуки емкостью 20 мкФ. Мы соединяем их вместе с помощью паяных перемычек. Они будут выполнять функцию запуска и дальнейшей работы.

Трехфазный двигатель в однофазной цепи без конденсаторовПринципиальная схема

Принципиальная схема

Наткнувшись на эту схему в Интернете, человек будет очень рад. Кстати, это решение было впервые опубликовано в 1967 году.

Стоимость невелика, так почему бы не попробовать создать устройство, которое обеспечит бесперебойное подключение асинхронного трехфазного двигателя к однофазной сети. Но прежде чем вооружиться паяльником, следует ознакомиться с отзывами и комментариями.

Теоретически схема верна, но на практике она обычно не работает. Возможно, требуется более тщательная настройка. Невозможно утверждать это однозначно или дать гарантию. Большинство участников форума считают, что установка такого устройства – пустая трата времени, хотя некоторые утверждают обратное.

Из этого аргумента можно сделать следующие выводы:

  • схема может работать с двигателем мощностью до 2,2 кВт и скоростью вращения 1 500 об/мин
  • большие потери мощности на валу двигателя;
  • схема требует тщательной опции задающей цепи C1R7, которую нужно настроить так, чтобы напряжение на конденсаторе открывало и закрывало ключ, скорее всего перестали работать транзисторы ключа, для этого нужно заменить резистор R6 или один из R3R4;
  • Более надежными способами подключения трехфазного двигателя к однофазной сети являются конденсаторы или частотный преобразователь.

Эта схема была усовершенствована в 1999 г. Были усовершенствованы две простые схемы для работы трехфазного двигателя в однофазной сети без конденсаторов.

Оба были протестированы на электродвигателях мощностью от 0,5 до 2,2 кВт и показали неплохие результаты (время запуска немного больше, чем в трехфазном режиме).

В целях экономии средств можно подключить трехфазный двигатель с помощью современных схем.

В этих схемах используются симисторы, которые управляются импульсами разной полярности, и симметричный диод, который создает управляющие сигналы в течение каждого полупериода напряжения питания.

Цепь №1 для низкоскоростных двигателей

Он предназначен для запуска электродвигателя с номинальной скоростью вращения, равной или менее 1500 об/мин. Обмотки этих двигателей соединены в треугольник. Фазовращатель в этой схеме представляет собой специальную цепь.

Изменяя сопротивление, мы получаем напряжение на конденсаторе, смещенное от основного напряжения питания на определенный угол.

Ключевым элементом в этой схеме является симметричный диод. Когда напряжение на конденсаторе достигает уровня, при котором диод переключается, заряженный конденсатор подключается к управляющему контакту симистора.

В этот момент активируется двунаправленный переключатель питания.

Цепь № 2 для высокоскоростных электрических машин

Он необходим для пуска электродвигателей с номинальной скоростью вращения 3000 об/мин и двигателей, работающих на механизмах со значительным моментом пускового сопротивления.

В этих случаях требуется более высокий пусковой момент. По этой причине был изменен способ подключения обмотки двигателя для получения максимального пускового момента. В этой схеме фазосдвигающие конденсаторы заменены парой электронных переключателей.

Первый ключ подключается последовательно с фазной обмоткой и создает индуктивный сдвиг тока в цепи. Второй подключен параллельно фазной обмотке и создает опережающее емкостное смещение тока в фазной обмотке.

Эта схема учитывает обмотки двигателя, смещенные в пространстве относительно друг друга на 120 электрических градусов.

Регулировка заключается в определении оптимального угла сдвига тока в фазных обмотках, при котором двигатель надежно запускается.

Эта операция может быть выполнена без использования специального оборудования.

Процесс осуществляется следующим образом. Двигатель приводится в действие ручным стартером ПНВС-10, центральный полюс которого подключен к цепи сдвига фаз.

Контакты центрального полюса замыкаются только при нажатии кнопки пуска.

При нажатии этой кнопки выбирается необходимый пусковой момент путем вращения двигателя с помощью триммера. То же самое относится и к другим схемам.

Читайте далее:

  • Шаговые двигатели: свойства и практические схемы управления. Часть 2.
  • Основные параметры выпрямительных диодов; Школа для инженеров-электриков: Электротехника и электроника.
  • Принцип работы транзисторов Мосфета.
  • Как запустить однофазный двигатель в обратном направлении – несколько примеров.
  • Полупроводниковые диоды.
  • Ходовые и пусковые обмотки: как определить в однофазном двигателе, сопротивление и подключение.
  • Однофазный двигатель с конденсатором – Советы электрику – Electro Genius.

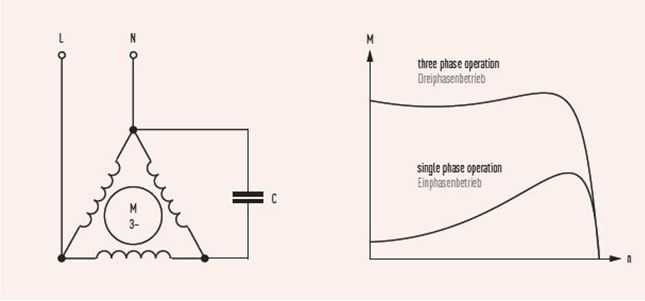

Запуск трехфазных электродвигателей с помощью конденсаторов

Запуск трехфазных электродвигателей с помощью конденсаторов, подключая их к бытовой однофазной электросети, можно осуществлять только в исключительных случаях (когда нет возможности подключиться к трехфазной сети), поскольку в ней сразу возникает вращающееся магнитное поле, создающее условия для того, чтобы ротор вращался в статоре. Помимо прочего, этот режим позволяет достичь максимальной мощности и эффективности работы электромотора.

Для того чтобы достичь максимальной выходной мощности электродвигателя (максимум 70% сравнительно с трехфазным подключением), при подключении к домашней однофазной электросети совершают три обмотки по схеме «треугольник». При подключении по схеме «звезда» максимальная мощность достигает не более 50% от возможной. При однофазном подключении на два выхода создается возможность подключения фазы и ноля без третьей фазы, которую восполняет конденсатор.

От того, как сформирован третий контакт (через фазу или ноль), зависит направление вращения ротора. В режиме одной фазы достигается идентичность частоты вращения трехфазному режиму.

Как подключить электромотор с конденсатором

Асинхронные электромоторы мощностью до 1.5кВт, запускающиеся без нагрузки, требуют для своего подключения только рабочий конденсатор. Один конец конденсатора подключают к нулю, а второй – к третьему выходу треугольника. Для изменения направления вращения ротора подключение конденсатора ведут от фазы.

Если мотор сразу при запуске работает под нагрузкой или его мощность превышает 1.5кВт, в схему вводят пусковой конденсатор, включающийся в работу параллельно рабочему. Он включается всего на несколько секунд и увеличивает пусковой толчок во время старта. При кнопочном подключении пускового конденсатора остальную схему подключают от сети через тумблер или через кнопку с двумя фиксирующими положениями.

Для запуска подключают питание через тумблер или двухпозиционную кнопку, затем нажимают на пусковую кнопку и удерживают ее до запуска электромотора. По осуществлении запуска кнопку отпускают, и ее пружина размыкает контакты и отключает пусковую емкость.

Для реверсивного запуска трехфазных электродвигателей с помощью конденсаторов в сети 220В в схему вводят тумблер переключения, который служит для подключения одного конца рабочего конденсатора к фазе и к нулю.

Если мотор не запускается или слишком медленно набирает обороты, в схему вводят пусковой конденсатор, подключаемый через кнопку «Пуск». Обычно на схемах провода, предназначенные для подключения этой кнопки в режиме реверса, обозначаются фиолетовым цветом. Если реверс не нужен, кнопка с проводами и правый пусковой конденсатор в схему не вводятся. Для запуска двигателя, рассчитанного на 220В, конденсаторы не нужны.

Выбор конденсаторов для электромоторов

Для подключения трехфазных электромоторов к бытовой сети нужно использовать только модели типа МБГЧ, МБПГ, МБГО и БГТ с рабочим напряжением (U раб.) минимум 300 вольт. Обозначение и величина емкости конденсатора указываются на его корпусе.

Расчет емкости

  • Для подключения звездой используют формулу Сраб.=2800х(I/U), а для подключения треугольником – Сраб.=4800х(I/U), где Сраб. – это емкость рабочего конденсатора в мкФ, I – потребляемый мотором ток (по паспорту), U – напряжение сети, равное 220 вольтам. Емкость пусковых конденсаторов, обычно превышающую емкость рабочих конденсаторов вдвое-втрое, подбирают экспериментальным путем.
  • Расчет надо составлять на номинальную мощность, поскольку при работе в половину силы электромотор будет нагреваться. Для уменьшения тока в обмотке необходимо уменьшить емкость рабочего конденсатора. Если емкости не хватает до необходимой, электродвигатель будет развивать низкую мощность.
  • Лучше всего начинать подбор конденсатора для трехфазного электродвигателя с наименьшего допустимого значения емкости, и постепенно увеличивать показатель до оптимальной величины.
  • При долгой работе без нагрузки электромотор, переделанный с 380В на 220В, сгорит.
  • После отключения агрегата на выводах конденсаторов долго сохраняется напряжение опасной величины, поэтому их надо ограждать во избежание случайного прикосновения.
  • Необходимо разряжать конденсаторы каждый раз перед началом их эксплуатации.
  • Трехфазный электромотор мощностью свыше 3кВт нельзя подключать к домашней электросети на 220 вольт, потому что при неправильно подобранной защите будет плавиться изоляция проводов и выбиваться пробки, в худшем случае возможно возгорание.

При соблюдении вышеперечисленных правил и рекомендаций подключение трехфазного электродвигателя к бытовой сети не представляет сложности. Не следует только забывать о технике безопасности.

Как правильно эксплуатировать трехфазный двигатель при однофазном питании | Plant Engineering

Итак, вы сказали соседу, что работаете с электрооборудованием, и теперь он думает, что вы можете решить его проблему, потому что он или она купили трехфазный двигатель, который не может работать от однофазной сети. Просьба переоборудовать этот мотор уже звучит как больше проблем, чем того стоит. Хотя это не совсем так. Есть несколько способов облегчить этот процесс.

Метод фантомной ноги

Трехфазное питание состоит из трех симметричных синусоид, которые сдвинуты по фазе на 120 электрических градусов друг относительно друга (см. рис. 1). Одним из методов преобразования однофазной мощности, который хорошо работал в течение десятилетий, было подключение двух фаз к входящей однофазной мощности 220 В и создание «фантомной ветви» для третьей фазы с использованием конденсаторов для принудительного смещения между основной и вспомогательной обмотками. . В этом случае смещение составляет 90 электрических градусов.

Для этого метода конденсаторы должны иметь размер, соответствующий нагрузке. Ток будет несбалансированным, если это не так. В отличие от фазового сдвига на 120 градусов, показанного в нижней части рисунка 1, неправильное сопряжение конденсатора и нагрузки может привести к большому отклонению. Чем больше несоответствие, тем ниже крутящий момент.

Метод с вращающимся преобразователем фаз

Другой жизнеспособный метод — с вращающимся преобразователем фаз (см. рис. 2). Например, в деревообрабатывающем цехе может использоваться вращающийся фазовый преобразователь для работы нескольких трехфазных машин с однофазным входом питания. Одним из недостатков является то, что процесс может быть очень дорогим в течение всего времени преобразования вращательной фазы, независимо от того, используется ли какое-либо оборудование. Ток может быть уравновешен, когда работает определенное оборудование, но если работает несколько машин или все они сильно загружены, трехфазная мощность — ток и напряжение — резко неуравновешена.

«Стандарт NEMA MG 1: Двигатели и генераторы» требует, чтобы двигатели работали от напряжения, сбалансированного в пределах 1%. Если применить правило 10x (процентная асимметрия тока может в 10 раз превышать процентную асимметрию напряжения) к двигателю, работающему с 1%-ной асимметрией напряжения, то асимметрия тока может составить 10%. Это полезно, потому что большинство трехфазных двигателей, работающих в описанной выше системе, работают с асимметрией тока от 15% до 50%. Даже с учетом графика снижения номинальных характеристик NEMA MG 1 (см. рис. 3) ни один двигатель не должен работать с такой большой асимметрией тока.

Метод частотно-регулируемого привода

Преобразователь частоты (ЧРП) выпрямляет каждую пару фаз в постоянный ток и инвертирует постоянный ток в мощность для трехфазного выхода, что означает, что ЧРП можно использовать с однофазным входом для работы трехфазного двигателя. Поддержка производителя варьируется, и рекомендуется с осторожностью снижать номинальные характеристики диска на 1, деленное на квадратный корень из 3 (около 58%). Также обратите внимание, что номинал ЧРП в л.с./кВт указан для удобства определения размеров приводов, поскольку они рассчитаны по току. Например, двигатель мощностью 10 л.с. (7,5 кВт) будет использовать частотно-регулируемый привод мощностью 15 л.с. (11 кВт). Пользователю настоятельно рекомендуется сотрудничать с производителем привода при выборе и определении размера частотно-регулируемого привода для такого использования.

Компрессоры, механическая мастерская и деревообрабатывающее оборудование, а также декоративные фонтаны являются хорошими кандидатами для этого метода. Вместо того, чтобы покупать дорогой однофазный двигатель, менять элементы управления и решать проблемы с регулированием скорости и пусковым моментом, лучше использовать частотно-регулируемый привод для управления существующим двигателем от однофазной мощности. Для многих приложений мощностью до 5 л.с. (4 кВт) подходящий частотно-регулируемый привод можно приобрести гораздо дешевле, чем стоимость перемотки трехфазного двигателя и обеспечения необходимых элементов управления для его работы.

Дополнительными преимуществами являются то, что купить трехфазный двигатель обычно дешевле, элементы управления не требуют замены или модификации, а преобразователь частоты обеспечивает дополнительное регулирование скорости. Лучше всего то, что вам не нужно портить выходные, помогая тому, кто не совсем понимает, чем вы занимаетесь.

Чак Юнг является старшим специалистом по технической поддержке в Ассоциации обслуживания электрооборудования (EASA). EASA является контент-партнером CFE Media. Под редакцией Криса Вавры, производственного редактора CFE Media, [email protected].

ОНЛАЙН дополнительный номер

См. дополнительные статьи EASA, ссылки на которые приведены ниже.

Оригинальный контент можно найти на сайте www.easa.com.

Есть ли у вас опыт и знания по темам, упомянутым в этом содержании? Вам следует подумать о том, чтобы внести свой вклад в нашу редакционную команду CFE Media и получить признание, которого вы и ваша компания заслуживаете. Нажмите здесь, чтобы начать этот процесс.

ДИЛЕММЫ РАЗМЕРА КОНДЕНСАТОРОВ

ДИЛЕММЫ РАЗМЕРА КОНДЕНСАТОРОВ


ЦЕЛЬ:
Чтобы понять важность выбора правильного размера конденсатора.
ЗАДАЧИ:
Студент сможет:
1) Понять, что такое конденсаторы и как они работают
2) Продемонстрировать влияние неправильного размера конденсатора на потребление энергии
3) Продемонстрировать умение тестировать конденсаторы
УРОК / ИНФОРМАЦИЯ:
Самый простой способ объяснить механику конденсатора — сравнить его с батареей. Оба хранят и выделяют электричество. Конденсаторы заряжаются электричеством, а затем высвобождают накопленную энергию со скоростью шестьдесят раз в секунду в системе переменного тока с частотой 60 циклов. Размер имеет решающее значение для эффективности двигателя, так же как размер батарей имеет решающее значение для радио. Радио, для которого требуется батарея на 9 В, не будет работать с батареей на 1,5 В. Таким образом, по мере разрядки батареи радио не будет воспроизводиться должным образом. Двигатель, для которого требуется конденсатор 7,5 мФд, не будет работать с конденсатором 4,0 мФд. Точно так же двигатель не будет работать должным образом со слабым конденсатором. Это не означает, что чем больше, тем лучше, потому что слишком большой конденсатор может привести к увеличению потребления энергии. В обоих случаях, будь он слишком большим или слишком маленьким, срок службы двигателя будет сокращен из-за перегрева обмоток двигателя. Производители двигателей тратят много часов на испытания комбинаций двигателей и конденсаторов, чтобы получить наиболее эффективную комбинацию. При замене пусковых конденсаторов допускается максимальное отклонение +10% в микрофарадах, но точные рабочие конденсаторы должны быть заменены. Номинальное напряжение всегда должно быть таким же или выше, чем у исходного конденсатора, независимо от того, является ли он пусковым или рабочим конденсатором. Всегда консультируйтесь с производителями, чтобы проверить правильный размер конденсатора для конкретного применения.

Конденсаторы

содержат две металлические пластины, изолированные друг от друга (см. рис. 1). В открытом состоянии внутренняя часть выглядит как два листа фольги с вощеной бумагой между ними, плотно свернутые, как рулон бумажного полотенца. Несколько лет назад в маслонаполненных двигателях в качестве охлаждающей жидкости использовались печатные платы. Сегодня большинство конденсаторов сухого типа.
Рисунок 1
В электродвигателе используются два основных типа:
1) Рабочие конденсаторы рассчитаны на диапазон от 3 до 70 мкФ. Рабочие конденсаторы также классифицируются по классу напряжения. Классы напряжения: 370 В и 440 В. Конденсаторы номиналом выше 70 микрофарад (мкФ) являются пусковыми конденсаторами. Рабочие конденсаторы предназначены для непрерывной работы и находятся под напряжением все время, пока работает двигатель. Однофазным электродвигателям требуется конденсатор для питания второй фазной обмотки. Вот почему размер так важен. Если установлен неправильный рабочий конденсатор, магнитное поле двигателя будет неравномерным. Это заставит ротор колебаться в тех местах, которые неровны. Это колебание приведет к тому, что двигатель станет шумным, увеличит потребление энергии, приведет к падению производительности и вызовет перегрев двигателя.
2) Пусковые конденсаторы размещены в черном пластиковом корпусе и имеют диапазон mfd, в отличие от определенного номинала mfd на рабочих конденсаторах. Пусковые конденсаторы (номинальной емкостью 70 мкФ и выше) имеют три класса напряжения: 125 В, 250 В и 330 В. Примерами могут служить рабочий конденсатор 35 мФд при 370 В и 88-108 мФд при 250 В пусковой конденсатор. Пусковые конденсаторы увеличивают пусковой момент двигателя и позволяют быстро включать и выключать двигатель. Пусковые конденсаторы предназначены для кратковременного использования. Пусковые конденсаторы остаются под напряжением достаточно долго, чтобы быстро разогнать двигатель до 3/4 полной скорости, а затем отключаются от цепи.
Потенциальные реле также важны. Реле напряжения используются для электронного подключения и отключения пусковых конденсаторов от цепи двигателя (см. рис. 2). Каждое реле имеет определенное номинальное напряжение для включения пускового конденсатора последовательно с пусковой обмоткой и определенное напряжение для его вывода из цепи. Каждый рейтинг основан на электромагнитном поле, создаваемом вращением двигателя. Изготовитель двигателя изучает влияние установки и удаления конденсатора на увеличение пускового момента при как можно меньшем изгибе обмотки. Возможные реле имеют четыре номинала; (1) постоянное напряжение катушки, (2) минимальное напряжение срабатывания, (3) максимальное напряжение срабатывания и (4) падение напряжения. Реле напряжения трудно проверить, и его всегда следует заменять при замене пускового конденсатора. Точный размер, предназначенный для этого конкретного двигателя, должен быть переустановлен. Реле напряжения также необходимо заменить, если обнаружены разомкнутые контакты.
Рисунок 2
ДЕЯТЕЛЬНОСТЬ:
Продемонстрируйте использование стандартного вентилятора мощностью 1/2 л.с. от бытового обогревателя в следующих упражнениях. Во время каждого упражнения учащийся должен записывать уровень шума, скорость, температуру и силу тока двигателя.
ПРИ ВЫПОЛНЕНИИ ЭТОЙ ДЕЯТЕЛЬНОСТИ СЛЕДУЕТ БЫТЬ КРАЙНЕ ОСТОРОЖНЫ. СМОТРИТЕ ЗАМЕТКИ УЧИТЕЛЯ!
(1) Снимите конденсатор и попробуйте запустить двигатель. Обязательно изолируйте концы проводов. Это будет имитировать открытый конденсатор.
(2) Запустите двигатель с правильным конденсатором. Заблокируйте переднюю часть воздуходувки, чтобы получить правильную скорость двигателя и потребляемый ток.
(3) Закоротите два провода, которые обычно идут к конденсатору, и изолируйте соединение. Это будет имитировать закороченный конденсатор.
(4) Замените стандартный конденсатор конденсатором с половиной номинала mfd.
(5) Замените стандартный конденсатор на конденсатор с удвоенным номиналом mfd.
ПРИМЕЧАНИЕ:
Перед началом упражнения обязательно создайте надлежащее статическое давление, чтобы получить номинальную силу тока пластины двигателя с правильным рабочим конденсатором.

Упражнение №1 Уровень шума Скорость Температура Сила тока
Упражнение №2 Уровень шума Скорость Температура Сила тока
Упражнение №3 Уровень шума Скорость Температура Сила тока
Упражнение №4 Уровень шума Скорость Температура Сила тока
Упражнение №5 Уровень шума Скорость Температура Сила тока

ПРИМЕЧАНИЯ ДЛЯ УЧИТЕЛЕЙ
Упражнение на предыдущей странице связано с высоким напряжением.
