Схема прямого пуска двигателя: Схема пуска асинхронного двигателя | Заметки электрика

Содержание

Схема управления пуском и динамическим торможением асинхронных двигателей

Содержание

Принципиальная электрическая схема агрегата АД-20М (см. рис.1).

В схеме синхронный генератор со статической системой возбуждения показан в свернутом виде.

Она включает в себя бесконтактные и релейно-контактные элементы. Вращение вала электродвигателя передается через фрикционную муфту на червяк, червячное колесо редуктора, ходовой винт, при этом ходовая гайка движется поступательно. Электрические блокировки для предотвращения одновременного включения двух контакторов осуществляются с помощью размыкающих контактов КM1 и КM2 рисунок 6, б.

По импульсу от зарядного генератора замыкается цепь реле удавшегося запуска 1РИ. Управление двигателями осуществляется реверсивным магнитным пускателем.

Для этого в цепь управления магнитного пускателя КМ2, осуществляющего пуск и остановку электродвигателя М2, включен замыкающий вспомогательный контакт КМ1, связанный с пускателем КМ1. Схема управления АД, обеспечивающая прямой пуск и динамическое торможение в функции времени Пуск двигателя осуществляется нажатием кнопки SВ1 рис. Предполагается, что при включении рычажок РБ перемещается вправо, а при отключении — влево. Защита силовых цепей двигателя от токов короткого замыкания осуществляется с помощью реле максимального тока FI, F2, F3; защита от перегрузок — электротепловыми реле F4 1—2 , нагревательные элементы которых включены через трансформаторы тока TT1, ТТ2.

Реостатный пуск асинхронного двигателя с кз ротором.

Его контакт замкнется в цепи контактора ВК3. Если не работает охлаждающий или рассольный насос, то пуск компрессора невозможен контакт Р или Р1 разомкнут в цепи контактора пуска компрессора ВК3.

Ее роль выполняет массивная бочка ротора. Схемы электрооборудования дизелей В схемах электрооборудования дизелей отсутствует система зажигания, поэтому схема получается несколько проще. По фазам А и В в обмотки статора двигателя протекает ток однополупериодного выпрямления, что обеспечивает эффективное динамическое торможение.

Проекты по теме:

В случае задержки в выставлении счета и коммерческого предложения, а также при возникновении претензий к работе отдела продаж, обращаться к старшему менеджеру. В магнитную станцию входит вся электроаппаратура схемы, кроме резисторов R1—R4. Туда же поступает топливо, прошедшее в полость пружины форсунки через зазор между иглой и распылителем.

Фотографии готовых изделий Главный офис и склад компании г. Схема управления АД с кз предусматривает несколько защит: от КЗ — посредством автоматического выключателя QF и плавкими предохранителями FU; от перегрузок — посредством теплореле КК при перегреве данные устройства отсоединяют контактор КМ, прекращая работу движка ; нулевая защита — посредством магнитного пускателя КМ при низком напряжении или его полном отсутствии контактор КМ оказывается незапитанным, размыкается и электродвигатель выключается. Схема управления двухскоростным асинхронным электродвигателем с короткозамкнутым ротором. Подготовка к работе Заправка топливом Проверить наличие топлива в топливном баке. Сочи — Тел.
Схема управления двигателем с двух и трех мест

Генераторное рекуперативное торможение

Этот режим наступает, когда частота вращения якоря превышает частоту вращения холостого хода n.

В этих условиях ЭДС машины Еа =  сеФn превышает напряжение питающей сети (Еа > Uном), при этом ток якоря, а следовательно, и электромагнитный момент меняют свое направление на противоположное. В итоге машина постоянного тока переходит в генераторный режим и вырабатываемую при этом электроэнергию отдает в сеть. Электромагнитный момент двигателя становится тормозящим и противодействует внешнему вращающему моменту, создаваемому силами инерции вращающего с прежней скоростью якоря (рис. 13.15, а). Этот процесс торможения будет продолжаться до тех пор, пока частота вращения якоря, уменьшаясь, не достигнет значения n

Таким образом, для перехода двигателя в режим генераторного рекуперативного торможения не требуется изменений в схеме включения двигателя.

Генераторное рекуперативное торможение — наиболее экономичный вид торможения, так как он сопровождается возвратом энергии в сеть. Применение этого способа торможения является эффективным энергосберегающим средством в электроприводе Он целесообразен в электротранспортных средствах, работа которых связана с частыми остановками и движением под уклон. В этом случае кинетическая энергия движения транспортного средства (трамвай, троллейбус, электропоезд) преобразуется в электрическую энергию и возвращается в сеть.

Возможен способ перевода двигателя в режим генераторного рекуперативного торможения и при установившейся частоте вращения якоря. Для этого необходимо увеличить в двигателе магнитный поток возбуждения, т.е. ток в обмотке возбуждения.

Из выражения ЭДС якоря Еа = сеФn следует, что с ростом магнитного потока возбуждения Ф при неизменной частоте вращения n ЭДС якоря Еа увеличивается, что ведет к уменьшению тока в цепи якоря:

При ЭДС Еа = U ток якоря Ia = 0, а частота вращения якоря достигает значения n = n. При дальнейшем увеличении потока возбуждения Ф, а следовательно, возрастании ЭДС якоря Еа пограничная частота вращения снижается (см. 13.12, б), а частота вращения якоря, оставаясь практически неизменной за счет сил инерции вращающихся частей электропривода, начинает превышать пограничную частоту n. При этом ЭДС якоря превышает напряжение сети и двигатель переходит в режим генераторного рекуперативного торможения.

Пуск при пониженном напряжении цепи якоря

Ограничение пускового тока достигается также в случае питания цепи якоря при пуске от отдельного источника тока с регулируемым напряжением (отдельный генератор постоянного тока, управляемый выпрямитель). Обмотку возбуждения при этом необходимо питать от другого источника, с полным напряжением, чтобы иметь при пуске полный ток iв. Этот способ пуска применяют чаще всего для мощных двигателей, притом в сочетании с регулированием скорости вращения.

Пуск двигателей последовательного и смешанного возбуждения производится аналогичным образом. Схема пуска двигателя смешанного возбуждения ничем не отличается от схемы пуска двигателя параллельного возбуждения (рисунок 1), а схема пуска двигателя последовательного возбуждения упрощается за счет исключения параллельной цепи возбуждения.

Для изменения направления вращения (реверсирования) двигателя необходимо изменить направление тока в якоре (вместе с добавочными полюсами и компенсационной обмоткой) или в обмотке (обмотках) возбуждения.

Схемы подключения трехфазных электродвигателей

ВАЖНО! Перед подключением электродвигателя необходимо убедится в правильности схемы соединения обмоток электродвигателя в соответствии с его паспортными данными

Условные обозначения на схемах

Магнитный пускатель (далее — пускатель) — коммутационный аппарат предназначенный для пуска и остановки двигателя. Управление пускателем осуществляется через электрическую катушку, которая выступает в качестве электромагнита, при подаче на катушку напряжения она воздействует электромагнитным полем на подвижные контакты пускателя которые замыкаются и включают электрическую цепь, и наоборот, при снятии напряжения с катушки пускателя — электромагнитное поле пропадает и контакты пускателя под действием пружины возвращаются в исходное положение размыкая цепь.

У магнитного пускателя есть силовые контакты предназначенные для коммутации цепей под нагрузкой и блок-контакты которые используются в цепях управления.

Контакты делятся на нормально-разомкнутые — контакты которые в своем нормальном положении, т.е. до подачи напряжения на катушку магнитного пускателя или до механического воздействия на них, находятся в разомкнутом состоянии и нормально-замкнутые — которые в своем нормальном положении находятся в замкнутом состоянии.

В новых магнитных пускателях имеется три силовых контакта и один нормально-разомкнутый блок-контакт. При необходимости наличия большего количества блок-контактов (например при сборке реверсивной схемы пуска электродвигателя), на магнитный пускатель сверху дополнительно устанавливается приставка с дополнительными блок-контактами (блок контактов) которая, как правило, имеет четыре дополнительных блок-контакта (к примеру два нармально-замкнутых и два нормально-разомкнутых).

Кнопки для управления электродвигателем входят в состав кнопочных постов, кнопочные посты могут быть однокнопочные, двухкнопочные, трехкнопочные и т.д.

Каждая кнопка кнопочного поста имеет по два контакта — один из них нормально-разомкнутый, а второй нормально-замкнутый, т.е. каждая из кнопок может использоваться как в качестве кнопки «Пуск» так и в качестве кнопки «Стоп».

Схема прямого включения электродвигателя

Данная схема является самой простой схемой подключения электродвигателя, в ней отсутствует цепь управления, а включение и отключение электродвигателя осуществляется автоматическим выключателем.

Главными достоинствами данной схемы является дешевизна и простота сборки, к недостаткам же данной схемы можно отнести то, что автоматические выключатели не предназначены для частого коммутирования цепей это, в сочетании с пусковыми токами, приводит к значительному сокращению срока службы автомата, кроме того в данной схеме отсутствует возможность устройства дополнительной защиты электродвигателя.

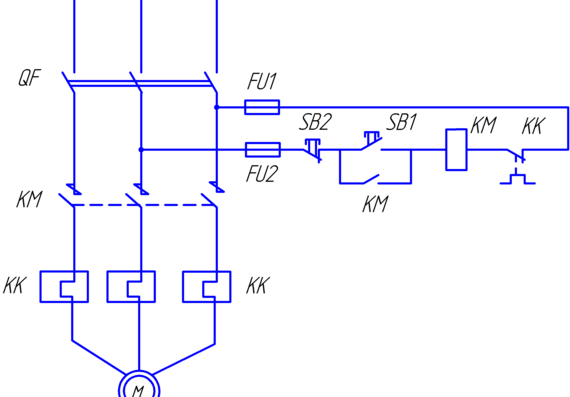

Схема подключения электродвигателя через магнитный пускатель

Эту схему так же часто называют схемой простого пуска электродвигателя, в ней, в отличии от предыдущей, кроме силовой цепи появляется так же цепь управления.

При нажатии кнопки SB-2 (кнопка «ПУСК») подается напряжение на катушку магнитного пускателя KM-1, при этом пускатель замыкает свои силовые контакты KM-1 запуская электродвигатель, а так же замыкает свой блок-контакт KM-1.1, при отпускании кнопки SB-2 ее контакт снова размыкается, однако катушка магнитного пускателя при этом не обесточивается, т.к. ее питание теперь будет осуществляться через блок-контак KM-1.1 (т.е. блок-контак KM-1.1 шунтирует кнопку SB-2). Нажатие на кнопку SB-1 (кнопка «СТОП») приводит к разрыву цепи управления, обесточиванию катушки магнитного пускателя, что приводит к размыканию контактов магнитного пускателя и как следствие, к остановке электродвигателя.

1.Устройство системы пуска двигателя

В обычной системе пуска двигателя можно выделить три основных механизма

  1. Электромотор – создает вращающий момент.
  2. Система привода – передает вращение на двигатель.
  3. Электромагнитный включатель – приводит ведущую шестерню стартера в зацепление с ободом маховика, а также дает электрический ток в электромотор.

Рассмотрим электромотор системы пуска, создающий вращающий момент. Корпус электромотора выполнен из стали и имеет внешний вид цилиндра. Внутри корпуса имеются обмотки возбуждения, намотанные вокруг сердечников, прикрепленных к корпусу. Эти обмотки выполнены из толстой токопроводящей проволоки, способной выдержать сильный электрический ток. Обмотки генерируют электромагнитное поле, способное вращать якорь стартера. Одним из элементов якоря является сердечник, с канавками вдоль которого располагаются витки обмоток якоря. Оба конца каждой обмотки подключены к коллектору. Вращающие моменты, создаваемые каждой из обмоток, складываются, чтобы можно было вращать якорь, точнее вал якоря. Если посмотреть на стартер со стороны коллектора, то на якоре видно щеткодержатель.

Якорь стартера  состоит из вала, сердечника с пазами на которые устанавливается обмотка стартера. Для подробного изучения предлагаю воспользоваться схемой устройства якоря стартера.
Втягивающее реле  служит для подачи тока на мотор стартера и вводит бендикс в зацепление с маховиком для запуска двигателя. Устройство втягивающего реле, неисправности тягового реле. Как определить неисправности втягивающего реле?

Рассмотрим, как устроен щеткодержатель в щеткодержателе объединены 4 щетки, прижимаемые к коллектору. Две из четырех щеток находятся в изолированных оправках и соединены с обмотками якоря и далее через коллектор с обмотками возбуждения. Те и другие заземлены на корпус.





Помогла ли вам статья?

Задать вопрос

Пишите ваши рекомендации и задавайте вопросы в комментариях

Пуск асинхронного двигателя | Электротехника

Пусковые свойства двигателей.

При пуске ротор двигателя, преодолевая момент нагрузки и момент инерции, разгоняется от частоты вращения  п =  0 до п . Скольжение при этом меняется от sп = 1 до s. При пуске должны выполняться два основных требования: вращающий момент должен бить больше момента сопротивления (Мвр>Мс) и пусковой ток Iп должен быть по возможности небольшим.

В зависимости от конструкции ротора (короткозамкнутый или фазный), мощности двигателя, характера нагрузки возможны различные способы пуска: прямой пуск, пуск с использованием дополнительных сопротивлений, пуск при пониженном напряжении и др. Ниже различные способы пуска рассматриваются более подробно.

Прямой пуск.

Пуск двигателя непосредственным включением на напряжение сети обмотки статора называется прямым пуском. Схема прямого пуска приведена на рис. 3.22. При включении рубильника в первый момент скольжение s = l, а приведенный ток в роторе и равный ему ток статора

, (3.37)



максимальны (см.п.3.19 при s=1). По мере разгона ротора скольжение уменьшается и поэтому в конце пуска ток значительно меньше, чем в первый момент. В серийных двигателях при прямом пуске кратность пускового тока kI = IП / I1НОМ = ( 5,…,7), причем большее значение относится к двигателям большей мощности.

Рис. 3.22

Значение пускового момента находится из (3.23) при s = 1:

,(3.38)

Из рис. 3.18 видно, что пусковой момент близок к номинальному и значительно меньше критического. Для серийных двигателей кратность пускового момента          МП/ МНОМ = (1.0,…,1.8).

Приведенные данные показывают, что при прямом пуске в сети, питающей двигатель, возникает бросок тока, который может вызвать настолько значительное падение напряжение, что другие двигатели, питающиеся от этой сети, могут остановиться.

С другой стороны, из-за небольшого пускового момента при пуске под нагрузкой двигатель может не преодолеть момент сопротивления на валу и не тронется с места. В силу указанных недостатков прямой пуск можно применять только у двигателей малой и средней мощности (примерно до 50 кВт).

Пуск двигателей с улучшенными пусковыми свойствами.

Улучшение пусковых свойств асинхронных двигателей достигается использованием эффекта вытеснения тока в роторе за счет специальной конструкции беличьей клетки. Эффект вытеснения тока состоит в следующем: потокосцепление и индуктивное сопротивление X2 проводников в пазу ротора тем выше, чем ближе ко дну паза они расположены (рис.3.23). Также X2 прямо пропорционально частоте тока ротора.

Следовательно, при пуске двигателя, когда  s=1  и   f2 = f1 = 50 Гц , индуктивное сопротивление X2 = max  и под влиянием этого ток вытесняется в наружный слой паза. Плотность тока j по координате h распределяется по кривой, показанной на рис.3.24. В результате ток в основном проходит по наружному сечению проводника, т.е. по значительно меньшему сечению стержня, и, следовательно, активное сопротивление обмотки ротора R2 намного больше, чем при нормальной работе. За счет этого уменьшается пусковой ток и увеличивается пусковой момент МП (см. (3.37), (3.38) ).

По мере разгона двигателя скольжение и частота тока ротора падает и к концу пуска достигает 1 – 4 Гц. При такой частоте индуктивное сопротивление мало и ток распределяется равномерно по всему сечению проводника. При сильно выраженном эффекте вытеснения тока становится возможным прямой пуск при меньших бросках тока и больших пусковых моментах.

К двигателям с улучшенными пусковыми свойствами относятся двигатели, имеющие роторы с глубоким пазом, с двойной беличьей клеткой и некоторые другие.

Рис.3.23                                                          Рис. 3.24



Двигатели с глубокими пазами.

Как показано на рис.3.25, паз ротора выполнен в виде узкой щели, глубина которой примерно в 10 раз больше, чем ее ширина. В эти пазы-щели укладывается обмотка в виде узких медных полос. Распределение магнитного потока показывает, что индуктивность и индуктивное сопротивление в нижней части  проводника значительно больше, чем в верхней части.

Рис.3.25

Поэтому при пуске ток вытесняется в верхнюю часть стержня и активное сопротивление значительно увеличивается. По мере разгона  двигателя скольжение уменьшается, и плотность тока по сечению становится почти одинаковой.

В целях увеличения эффекта вытеснения тока глубокие пазы выполняются не только в виде щели, но и трапецеидальной формы. В этом случае глубина паза несколько меньше, чем при прямоугольной форме.

Двигатели с двойной клеткой.

В таких двигателях обмотки ротора выполняются в виде двух клеток (рис.3.26): во внешних пазах 1 размещается обмотка из латунных проводников, во внутренних 2 – обмотка из медных проводников.

Рис.3.26

Таким образом, внешняя обмотка имеет большее активное сопротивление, чем внутренняя. При пуске внешняя обмотка сцепляется с очень слабым магнитным потоком, а внутренняя – сравнительно сильным полем. В результате ток вытесняется во внешнюю клетку, а во внутренней тока почти нет.

По мере разгона двигателя ток из внешней клетки переходит во внутреннюю и при s =sНОМ протекает в основном по внутренней клетке. Ток во внешней клетке при этом сравнительно небольшой.

Результирующий пусковой момент, складывающийся из моментов от двух клеток, значительно больше, чем у двигателей нормальной конструкции, и несколько больше, чем у двигателей с глубоким пазом. Однако следует иметь в виду, что стоимость двигателей с двойной клеткой ротора выше.

Пуск переключением обмотки статора.

Если при нормальной работе двигателя фазы статора соединены в треугольник, то, как показано на рис.3.27, при пуске первоначально они соединяются в звезду.

Рис.3.27

Для этого сначала включается выключатель Q, а затем переключатель S ставится в нижнее положение Пуск. В таком положении концы фаз Х, Y, Z соединены между собой, т.е. фазы соединены звездой. При этом напряжение на фазе в √3 раз меньше линейного.

В результате линейный ток при пуске в 3 раза меньше, чем при соединении треугольником. При разгоне ротора в конце пуска переключатель S переводится  в верхнее положение и, как видно из рис. 3.27, фазы статора пересоединяются в треугольник.

Недостатком этого способа является то, что пусковой момент также уменьшается в 3 раза, так как момент пропорционален квадрату фазного напряжения, которое в √3 раз меньше при соединении фаз звездой. Поэтому такой способ применим при небольшом нагрузочном моменте и только для двигателей, нормально работающих при соединении обмоток статора в треугольник.

Пуск при включении добавочных  резисторов в цепь статора.(рис. 3.28)

Рис.3.28

Перед пуском  выключатель (пускатель) находится в разомкнутом состоянии и замыкается выключатель Q1.

При этом в цепь статора включены добавочные резисторы RДОБ. В результате обмотка статора питается пониженным напряжением U1n = U1НОМInRДОБ. После разгона двигателя замыкается выключатель Q2 и обмотка статора включается на номинальное напряжение U1НОМ. Подбором RДОБ можно ограничить пусковой ток до допустимого.

Следует иметь в виду, что момент при пуске, пропорциональный U2, будет меньше и составляет (U/ U1НОМ)2 номинального. Важно отметить, что при этом способе пуска значительны потери в сопротивлении RДОБ (RДОБI21n). Можно вместо резисторов RДОБ включить катушки с индуктивным сопротивлением ХДОБ, близким к RДОБ.

Применение катушек позволяет уменьшить потери в пусковом сопротивлении.

Автотрансформаторный пуск.

Кроме указанных способов можно применить так называемый автотрансформаторный пуск.

Соответствующая схема показана на рис.3.29.

Рис.3.29

Перед пуском переключатель S устанавливается в положение 1, а затем включается автотрансформатор и статор питается пониженным напряжением U. Двигатель разгоняется при пониженном напряжении и в конце разгона переключатель S переводится в положение 2 и статор питается номинальным напряжением U1ном.

Если коэффициент трансформации понижающего трансформатора n, тогда ток I на его входе будет в n раз меньше. Кроме того, пусковой ток будет также в n раз меньше, т.е. ток при пуске в сети будет в n2 раз меньше, чем при непосредственном пуске.

Этот способ, хотя и лучше рассмотренных в п.3.14.7, но значительно дороже.

Пуск двигателя с фазным ротором.

Пуск двигателя с фазным ротором осуществляется путем включения пускового реостата в цепь ротора, как это показано на рис.3.30.

Начала фаз обмоток ротора присоединяются к контактным кольцам и через щетки подключаются к пусковому реостату с сопротивлением Rp.

Приведенное к обмотке статора сопротивление пускового реостата Rp рассчитывается так, чтобы пусковой момент был максимальный, т.е. равен критическому. Так как при пуске скольжение  sП = 1, то  sП = 1 =  sК , равенство МП = М Пmaх  = МК будет обеспечено. Тогда

.

Пуск двигателя происходит по кривой, показанной на рис.3.31. В момент пуска  рабочая точка на механической характеристике находится в положении а, а при разгоне двигателя она перемещается по кривой 1, соответствующей полностью включенному реостату.

При моменте, соответствующем точке е , включается первая ступень реостата и момент скачком увеличивается до точки b – рабочая точка двигателя переходит на кривую 2; в момент времени, соответствующей точке d, выключается вторая   ступень реостата, рабочая точка скачком переходит в точку с и двигатель выходит на естественную характеристику 3 и затем в точку f. Реостат закорачивается, обмотка ротора замыкается накоротко, а щетки отводятся от колец.

Таким образом, фазный ротор позволяет пускать в ход асинхронные двигатели большой мощности при ограниченном пусковом токе. Однако этот способ пуска связан со значительными потерями в пусковом реостате.

Кроме того, двигатель с фазным ротором дороже двигателя с короткозамкнутым ротором. Поэтому двигатель с фазным ротором применяется лишь при больших мощностях и высоких требованиях к приводу.



как это работает, проблемы, тестирование

Обновлено: 09 июля 2021

Стартер представляет собой электродвигатель, который проворачивает или «прокручивает» двигатель для запуска. Он состоит из мощного электродвигателя постоянного тока (постоянного тока) и соленоида стартера, прикрепленного к двигателю (см. рисунок).

Стартер. Нажмите, чтобы увеличить фото.

В большинстве автомобилей стартер прикручен к двигателю или трансмиссии, посмотрите на эти фотографии: фото 1, фото 2. Посмотрите, как работает стартер внутри ниже.

Стартер питается от основного 12-вольтового аккумулятора автомобиля. Для запуска двигателя стартеру требуется большой ток, а значит, аккумулятор должен иметь достаточную мощность. Если аккумулятор разряжен, фары в машине могут работать, но мощности (тока) будет недостаточно, чтобы провернуть стартер.

Каковы симптомы неисправного стартера: При запуске автомобиля с полностью заряженным аккумулятором происходит одиночный щелчок или вообще ничего не происходит. Стартер не работает, хотя на клемме управления стартером есть 12 Вольт.

Другим симптомом является то, что стартер работает, но не прокручивает двигатель. Часто это может вызвать громкий визг при запуске автомобиля. Конечно, это также может быть вызвано поврежденными зубьями зубчатого венца гибкой пластины или маховика.

Электромагнит стартера

Электромагнит стартера.

Типичный соленоид стартера имеет один маленький разъем для управляющего провода стартера (белый разъем на фото) и две большие клеммы: одну для положительного кабеля аккумуляторной батареи, а другую для толстого провода, питающего сам стартер (см. схему ниже). ).

Соленоид стартера работает как мощное электрическое реле. При активации через клемму управления соленоид замыкает силовую электрическую цепь и передает энергию аккумулятора на стартер. В то же время соленоид стартера толкает шестерню стартера вперед, чтобы зацепиться с зубчатым венцом гибкой пластины двигателя или маховика.

Кабели аккумуляторной батареи

Упрощенная схема системы запуска.

Как мы уже упоминали, стартеру требуется очень большой электрический ток для проворачивания двигателя. Поэтому он соединен с аккумулятором толстыми (большого сечения) кабелями (см. схему).
Отрицательный (заземляющий) кабель соединяет отрицательный » 9Клемма аккумуляторной батареи 0029 — » к блоку цилиндров двигателя или трансмиссии рядом со стартером. Положительный провод соединяет положительную клемму аккумуляторной батареи » + » с соленоидом стартера.

Часто плохой контакт на одном из кабелей аккумулятора может привести к тому, что стартер не работает.

Как работает система запуска:

Когда вы поворачиваете ключ зажигания в положение START или нажимаете кнопку START, если коробка передач находится в положении Park или Neutral, напряжение аккумуляторной батареи проходит через цепь управления стартером и активирует соленоид стартера. Соленоид стартера приводит в действие стартер. В то же время соленоид стартера толкает шестерню стартера вперед, чтобы зацепить ее с маховиком двигателя (гибкая пластина в автоматической коробке передач). Маховик крепится к коленчатому валу двигателя. Стартер вращается, проворачивая коленчатый вал двигателя, позволяя двигателю запуститься. В автомобилях с кнопкой запуска система отключает стартер, как только двигатель запускается.

Переключатель нейтральной передачи

Переключатель диапазонов автоматической коробки передач.

Из соображений безопасности стартер может работать только тогда, когда автоматическая коробка передач находится в положении «Парковка» или «Нейтраль». В автомобиле с механической коробкой передач запуск двигателя возможен только при выжатой педали сцепления.
В автомобилях с механической коробкой передач переключатель педали сцепления при нажатии замыкает цепь стартера. В автомобилях с автоматической коробкой передач переключатель диапазона коробки передач позволяет стартеру работать только тогда, когда коробка передач находится в положении «Парковка» или «Нейтраль».

Работа переключателя диапазонов трансмиссии состоит в том, чтобы сообщать бортовому компьютеру (PCM), на какой передаче находится трансмиссия. индикатор дальности не работает.

Наиболее распространенная проблема возникает, когда вы переключаете передачу в положение «Парковка», а буква «Р» не отображается на приборной панели. Это означает, что бортовой компьютер (PCM) не знает, что коробка передач находится в режиме «Парковка», и не позволяет стартеру работать.
Симптомом этой проблемы является то, что автомобиль заводится в нейтральном положении, но не заводится в режиме «Парковка». Подробнее: Почему машина не заводится в паркинге, а заводится на нейтрали?

Проблемы с запуском системы

Проблемы с системой запуска встречаются часто, и не все они вызваны неисправным стартером. Чтобы найти причину проблемы, система запуска должна быть должным образом протестирована. Если при попытке завести машину вы слышите, что стартер крутит как обычно, но машина не заводится, то проблема скорее всего в
не с системой запуска. Читать далее Двигатель крутит, но не заводится.
Вот несколько распространенных проблем с системой запуска:

Коррозия клеммы аккумулятора             Хорошее соединение

Аккумулятор очень часто выходит из строя. Иногда один из электрических компонентов, который был оставлен включенным или имеет дефект, вызывающий паразитное потребление тока, разряжает батарею. Иногда старая батарея может просто умереть в один прекрасный день без предупреждения. В любом случае, если батарея разряжена, у стартера не будет достаточно энергии, чтобы провернуть двигатель.

Если аккумулятор разряжен, при попытке запуска двигателя может быть слышен одиночный щелчок или повторяющиеся щелчки, либо стартер может медленно проворачиваться и останавливаться.

Плохое соединение на клеммах кабеля может привести к тому, что стартер не будет работать или будет работать очень медленно. Часто клеммы аккумуляторной батареи или соединение кабеля заземления подвергаются коррозии, вызывая проблемы со стартером (см. фото выше).

Заржавевшая клемма управления соленоидом стартера

Иногда клемма управления стартером подвергается коррозии (на фото), или провод управления стартером ослабевает или отсоединяется от клеммы, в результате чего стартер не работает. Например, эта корродированная клемма управления стартером была причиной того, что Mazda 3 не запускалась и не заводилась. Мы заметили это только после отсоединения разъема управляющего провода.
Чистка клеммы и замена разъема решили проблему.

Еще одна деталь, которая часто выходит из строя, это сам стартер. Иногда угольные щетки или некоторые другие детали внутри стартера изнашиваются, и стартер перестает работать.

Например, выход из строя стартера был обычным явлением в некоторых моделях Toyota Corolla и Matrix. Даже при хорошем аккумуляторе стартер щелкал, но не крутил.

Если стартер неисправен, его придется заменить, что может стоить от 250 до 650 долларов. Восстановление стартера обычно дешевле, но занимает больше времени.

Иногда шестерня стартера по какой-то причине не зацепляется должным образом с маховиком двигателя. Это может вызвать очень громкий металлический скрежет или визг при попытке завести автомобиль. В этом случае необходимо проверить зубчатый венец маховика на наличие поврежденных зубьев.

Также часто выходит из строя замок зажигания. Контактные точки внутри замка зажигания изнашиваются, поэтому при повороте ключа зажигания в положение «Пуск» через цепь управления стартером не проходит электрический ток, активирующий соленоид стартера. Если покачивания ключа в замке зажигания помогают завести автомобиль, возможно, неисправен замок зажигания.

Нейтральный защитный выключатель также может выйти из строя или выйти из строя. Например, если автомобиль заводится в «Нейтрале», но не заводится в «Парковке», сначала следует проверить предохранительный выключатель нейтрального положения.

Как тестируется система запуска

Технический специалист проверяет состояние заряда аккумуляторной батареи
с тестером батареи

Если стартер не работает, в первую очередь необходимо проверить состояние заряда аккумулятора, клеммы аккумулятора и кабели аккумулятора. Одним из признаков слабого аккумулятора является то, что индикаторы на приборной панели тускнеют при повороте ключа в положение START.

Следующим шагом обычно является проверка цепи управления стартером. Ваш механик может начать с измерения напряжения аккумуляторной батареи на клемме управления электромагнитным клапаном стартера, когда ключ находится в положении START. Если нет напряжения, проблема, скорее всего, в цепи управления стартером (замок зажигания, реле стартера, предохранитель нейтрали, провод управления). Если на клемме управления электромагнитным клапаном стартера есть напряжение аккумуляторной батареи, когда ключ находится в положении START, возможно, неисправен сам стартер. Клемма управления электромагнитным клапаном стартера также должна быть проверена на правильность подключения.

Как внутри работает стартер?

Стартер внутри

Стартер обычно имеет четыре обмотки возбуждения (катушки возбуждения), прикрепленные к корпусу стартера изнутри. Якорь (вращающаяся часть) соединен через угольные щетки последовательно с катушками возбуждения.
На переднем конце якоря имеется небольшая шестерня, которая прикреплена к якорю через обгонную муфту.

Как работает стартер? Когда водитель поворачивает ключ или нажимает кнопку «Пуск», на обмотку соленоида подается напряжение. Плунжер соленоида перемещается в направлении стрелки и замыкает контакты соленоида. Это подключает питание батареи к стартерному двигателю (катушки возбуждения и якорь). В то же время плунжер толкает шестерню стартера вперед через рычаг. Затем шестерня входит в зацепление с зубчатым венцом гибкой пластины и переворачивает ее. Гибкая пластина крепится к коленчатому валу двигателя.

Большинство проблем со стартером вызвано изношенными или сгоревшими контактами соленоидов, изношенными щетками и коллектором, а также изношенными втулками якоря. Симптом изношенных контактов соленоида — когда соленоид щелкает, но стартер не работает. Когда щетки стартера изношены, стартер не издает никаких звуков. Когда передние и задние втулки якоря изнашиваются, якорь трется о полевые башмаки, в результате чего стартер работает медленно и шумно. Многие современные стартеры имеют маленькие шарикоподшипники вместо втулок. Если вы хотите восстановить стартер, комплекты для восстановления стартера, которые включают в себя часто изнашиваемые детали, продаются в Интернете.

Читать далее:
Почему машина не заводится.
Двигатель проворачивается, но не заводится
Почему машина не заводится в режиме парковки, но заводится в нейтральном положении?
Как проверить предохранитель в машине?

Системы запуска поршневых двигателей летательных аппаратов

Системы запуска поршневых двигателей На ранних стадиях разработки самолетов поршневые двигатели относительно малой мощности запускались путем протягивания винта на часть оборота вручную. Часто возникали трудности с запуском двигателя в холодную погоду, когда температура смазочного масла была близка к точке замерзания. Кроме того, системы магнето давали слабую пусковую искру при очень низких оборотах двигателя. Это часто компенсировалось созданием горячей искры с помощью таких устройств системы зажигания, как вспомогательная катушка, индукционный вибратор или импульсная муфта.

Некоторые небольшие маломощные самолеты, в которых для запуска используется ручная крутка винта или винтовая опора, все еще эксплуатируются. На протяжении всей разработки авиационного поршневого двигателя с самого раннего использования пусковых систем до настоящего времени использовался ряд различных пусковых систем. Большинство стартеров поршневых двигателей представляют собой электрические стартеры прямого запуска. Несколько старых моделей самолетов до сих пор оснащены инерционными стартёрами. Таким образом, на этой странице представлено только краткое описание этих пусковых систем.

Инерционные пускатели

Существует три основных типа инерционных пускателей: ручные, электрические и комбинированные ручные и электрические. Работа всех типов инерционных стартеров зависит от кинетической энергии, запасенной в быстро вращающемся маховике для проворачивания. Кинетическая энергия — это энергия, которой обладает тело в силу своего состояния движения, которым может быть движение вдоль линии или вращение.

В инерционном пускателе энергия накапливается медленно во время процесса включения с помощью ручной рукоятки или электрического двигателя с небольшим двигателем. Маховик и подвижные шестерни комбинированного ручного электроинерционного пускателя показаны на рис. 1. Электрическая схема электроинерционного пускателя показана на рис. приводить в движение. После того, как стартер полностью запитан, он соединяется с коленчатым валом двигателя с помощью троса, натянутого вручную, или с помощью зацепляющего соленоида, на который подается электрическое питание. Когда стартер включен или зацеплен, энергия маховика передается двигателю через наборы редукторов и муфту отключения от перегрузки по крутящему моменту. [Рисунок 3]

Figure 1. Combination hand and electric inertia starter
Figure 2. Electric inertia starting circuit
Рис. 3. Муфта отключения перегрузки по крутящему моменту

Электростартер с непосредственным запуском

Наиболее широко используемая система запуска на всех типах поршневых двигателей использует электрический стартер с прямым запуском. Этот тип стартера обеспечивает мгновенный и непрерывный запуск при подаче питания. Электростартер прямого пуска состоит в основном из электродвигателя, редукторов и механизма автоматического включения и выключения, который приводится в действие с помощью предохранительной муфты с регулируемым крутящим моментом. Типичная схема электростартера прямого пуска показана на рис. 4. Двигатель проворачивается напрямую, когда соленоид стартера закрыт. Как показано на Рисунке 4, основные кабели, ведущие от стартера к аккумуляторной батарее, рассчитаны на тяжелые условия эксплуатации, поскольку они пропускают большой ток, который может находиться в диапазоне от 350 ампер до 100 ампер (ампер), в зависимости от пускового крутящего момента. требуется. Использование соленоидов и толстой проводки с выключателем дистанционного управления снижает общий вес кабеля и общее падение напряжения в цепи.

Рис. 4. Типовая пусковая схема с использованием электростартера прямого пуска

Типичный стартер представляет собой 12- или 24-вольтовый двигатель с последовательным пусковым моментом. Крутящий момент двигателя передается через редукторы на предохранительную муфту. Как правило, это действие приводит в действие вал со спиральными шлицами, перемещающий кулачок стартера наружу, чтобы зацепить пусковой кулачок двигателя до того, как кулачок стартера начнет вращаться. После того, как двигатель достигает заданной скорости, стартер автоматически отключается. Схема на рис. 5 иллюстрирует расположение всей системы запуска легкого двухмоторного самолета.

Рисунок 5. Схема запуска двигателя легкого двухмоторного самолета узел двигателя и редукторная секция. Секция редуктора крепится болтами к приводному концу двигателя, образуя законченный блок.

Двигатель в сборе состоит из узла якоря и шестерни двигателя, узла торцевого конуса и узла корпуса двигателя. Корпус двигателя также действует как магнитное ярмо для полевой конструкции.

Стартер представляет собой нереверсивный двигатель с последовательным соединением полюсов. Его скорость изменяется прямо пропорционально приложенному напряжению и обратно пропорционально нагрузке. Секция редуктора стартера состоит из внешнего корпуса со встроенным монтажным фланцем, планетарного редуктора, узла солнечной и встроенной шестерни, муфты ограничения крутящего момента и узла захвата и конуса. [Рисунок 6] Когда цепь стартера замкнута, крутящий момент, развиваемый в двигателе стартера, передается на кулачок стартера через редуктор и муфту. Зубчатая передача стартера преобразует низкий крутящий момент двигателя на высокой скорости в высокий крутящий момент на низкой скорости, необходимый для запуска двигателя. В зубчатой ​​секции шестерня двигателя входит в зацепление с шестерней промежуточного промежуточного вала. [Рис. 6] Шестерня промежуточного вала входит в зацепление с внутренней шестерней. Внутренняя шестерня является составной частью узла солнечной шестерни и жестко прикреплена к валу солнечной шестерни. Солнечная шестерня приводит в движение три планетарные шестерни, которые являются частью узла планетарной передачи. Отдельные валы сателлита поддерживаются несущим рычагом планетарной передачи, бочкообразной частью, показанной на рис. 6.

Рис. 6. Секция шестерни стартера

Несущий рычаг передает крутящий момент от планетарных шестерен к кулачку стартера. вокруг внутренней поверхности.

  • Ответные шлицы нарезаны на наружной поверхности цилиндрической части кулачка стартера.
  • Челюсть скользит вперед и назад внутри несущего рычага, чтобы входить и выходить из зацепления с двигателем.
  • Три планетарные шестерни также входят в зацепление с окружающими внутренними зубьями на шести стальных дисках сцепления. [Рис. 6] Эти пластины чередуются с бронзовыми пластинами сцепления с внешними шлицами, которые входят в зацепление со сторонами корпуса, предотвращая их вращение. Надлежащее давление на пакет фрикционов поддерживается узлом фиксатора пружины фрикциона. Цилиндрическая ходовая гайка внутри кулачка стартера выдвигает и втягивает кулачок. Спиральные шлицы, зацепляющие кулачки вокруг внутренней стенки гайки, совпадают с аналогичными шлицами, вырезанными на продолжении вала солнечной шестерни. [Рисунок 6]

    Имея такие шлицы, вращение вала выталкивает гайку, а гайка увлекает за собой губку. Пружина кулачка вокруг подвижной гайки удерживает кулачок с гайкой и имеет тенденцию удерживать коническую поверхность сцепления вокруг внутренней стенки головки кулачка, прижатую к аналогичной поверхности вокруг нижней стороны головки гайки. Возвратная пружина установлена ​​на продолжении вала солнечной шестерни между буртиком, образованным шлицами вокруг внутренней стенки ходовой гайки, и упором кулачка, удерживающим гайку на конце вала. Поскольку конические поверхности муфты ходовой гайки и кулачка стартера взаимодействуют под давлением пружины кулачка, обе части имеют тенденцию вращаться с одинаковой скоростью. Однако удлинитель вала солнечной шестерни вращается в шесть раз быстрее, чем челюсть. Спиральные шлицы на нем нарезаны влево, а удлинение вала солнечной шестерни, поворачиваясь вправо по отношению к кулачку, выталкивает ходовую гайку и кулачок из стартера на свой полный ход (около 5⁄16 дюймов) примерно за 12° вращения челюсти.

    Челюсть выдвигается до тех пор, пока не будет остановлена ​​зацеплением с двигателем или стопорной гайкой. Ходовая гайка продолжает двигаться немного дальше предела хода кулачка, чего достаточно, чтобы частично снять давление пружины на конические поверхности муфты. Пока стартер продолжает вращаться, на конические поверхности муфты оказывается достаточно давления, чтобы обеспечить крутящий момент на спиральных шлицах, которые уравновешивают большую часть давления кулачковой пружины. Если двигатель не запускается, кулачок стартера не втягивается, так как механизм стартера не создает втягивающего усилия. Однако, когда двигатель запускается и захват двигателя выходит за пределы захвата стартера, наклонные скаты зубьев захвата вдавливают захват стартера в стартер против давления пружины захвата. Это полностью расцепляет конические поверхности муфты, а давление кулачковой пружины заставляет ходовую гайку скользить по спиральным шлицам до тех пор, пока конические поверхности муфты снова не соприкоснутся.

    Когда стартер и двигатель работают, существует усилие зацепления, удерживающее зажимы в контакте, которое продолжается до тех пор, пока стартер не будет обесточен. Однако быстро движущиеся зубья челюсти двигателя, ударяя по медленно движущимся зубьям челюсти стартера, удерживают челюсть стартера в расцепленном состоянии. Как только стартер останавливается, усилие зацепления снимается, и небольшая возвратная пружина переводит кулачок стартера в полностью убранное положение, где он остается до следующего пуска. Когда кулачок стартера впервые соприкасается с кулачком двигателя, якорь двигателя успел набрать значительную скорость из-за высокого пускового момента. Внезапное зацепление подвижной щеки стартера с неподвижной щекой двигателя могло бы создать силы, достаточно высокие, чтобы серьезно повредить двигатель или стартер, если бы не пластины в пакете сцепления, которые проскальзывают, когда крутящий момент двигателя превышает крутящий момент проскальзывания сцепления.

    При обычном прямом проворачивании внутренние стальные пластины сцепления удерживаются в неподвижном состоянии за счет трения бронзовых пластин, с которыми они чередуются. Однако, когда крутящий момент, создаваемый двигателем, превышает настройку сцепления, внутренние диски сцепления вращаются против трения сцепления, позволяя планетарным шестерням вращаться, в то время как несущий рычаг планетарной передачи и захват остаются неподвижными. Когда двигатель достигает скорости, которую пытается развить стартер, крутящий момент падает до значения, меньшего, чем уставка сцепления, внутренние зубчатые диски сцепления снова удерживаются в неподвижном состоянии, а челюсть вращается со скоростью, которую двигатель пытается разогнать. водить его. Выключатели управления пускателем схематично показаны на рис. 7.

    Рис. 7. Цепь управления стартером

    Переключатель выбора двигателя должен быть установлен, а переключатель стартера и предохранительный выключатель, соединенные последовательно, должны быть замкнуты, прежде чем на стартер можно будет подать питание. Ток подается в цепь управления пускателем через автоматический выключатель с надписью «Пускатель, праймер и индукционный вибратор». [Рис. 7] Когда переключатель выбора двигателя находится в положении для запуска двигателя, замыкание стартера включает реле стартера, расположенное в области гондолы двигателя. Подача питания на реле стартера замыкает цепь питания стартера. Ток, необходимый для этой тяжелой нагрузки, берется непосредственно от главной шины через кабель пусковой шины.

    Все системы запуска имеют ограничения по времени работы из-за высокой энергии, потребляемой во время запуска или вращения двигателя. Эти пределы называются пределами стартера и должны соблюдаться, иначе произойдет перегрев и повреждение стартера. После включения стартера в течение 1 минуты ему следует дать остыть не менее 1 минуты. После второго или последующего запуска в течение 1 минуты он должен остыть в течение 5 минут.

    Электрическая система запуска с прямым проворачиванием коленчатого вала для малых самолетов

    В большинстве небольших самолетов с поршневыми двигателями используется электрическая система запуска с прямым пуском. Некоторые из этих систем являются системами запуска с автоматическим включением, а другие включаются вручную.

    В ручных пусковых системах, используемых на многих старых небольших самолетах, используется ведущая шестерня с ручной обгонной муфтой для передачи мощности от электрического стартера к ведущей шестерне стартера с коленчатым валом. [Рисунок 8] Ручка или рукоятка на приборной панели соединена гибким элементом управления с рычагом на стартере. Этот рычаг переводит ведущую шестерню стартера во включенное положение и замыкает контакты выключателя стартера при вытягивании рукоятки стартера. Рычаг стартера прикреплен к возвратной пружине, которая возвращает рычаг и гибкий регулятор в положение «выключено». Когда двигатель запускается, обгонная муфта защищает ведущую шестерню стартера до тех пор, пока рычаг переключения передач не можно будет отпустить, чтобы вывести шестерню из зацепления. Для типичного агрегата существует указанная длина хода шестерни стартера. [Рис. 8] Важно, чтобы рычаг стартера переместил ведущую шестерню стартера на это надлежащее расстояние до того, как штифт регулируемого рычага коснется выключателя стартера.

    Рис. 8. Элементы управления и регулировка уровня стартера

    В системах автоматического или дистанционно управляемого электромагнитного запуска используется электрический стартер, установленный на адаптере двигателя. Соленоид стартера активируется либо нажатием кнопки, либо поворотом ключа зажигания на приборной панели. Когда соленоид активируется, его контакты замыкаются, и электрическая энергия подает питание на стартер. Начальное вращение стартера приводит в зацепление стартер через обгонную муфту в переходнике стартера, в состав которого входят червячные редукторы.

    Некоторые двигатели имеют систему автоматического запуска, в которой используется электрический стартер, установленный на адаптере привода под прямым углом. Поскольку на стартер подается электрическое питание, червячный вал адаптера и шестерня входят в зацепление с шестерней вала стартера с помощью узла пружины и муфты. Шестерня вала, в свою очередь, вращает коленчатый вал. Когда двигатель начинает вращаться своим ходом, пружина сцепления выходит из зацепления с шестерней вала. Адаптер стартера использует вал червячной передачи и червячную передачу для передачи крутящего момента от стартера к узлу сцепления. [Рисунок 9] Когда червячная передача вращает червячное колесо и пружину сцепления, пружина сцепления затягивается вокруг барабана шестерни вала стартера.

    Top
