Электрическая схема. Чтение, оформление и обозначения на схемах

Содержание страницы

  • 1. Виды электрических схем
    • 1.1. Структурная схема
    • 1.2. Функциональная схема
    • 1.3. Принципиальная схема
    • 1.4. Монтажная схема
    • 1.5. Объединенная схема
  • 2. Условно-графические обозначения на электрических схемах
  • 3. Чтение электрических схем

Электрическая схема представляет собой документ, в котором по правилам ГОСТ обозначаются связи между составными частями устройств, работающих за счет протекания электроэнергии. Как Вы понимаете, этот чертеж дает понимание электрикам о том, как работает установка и из каких элементов она состоит. Основное назначение электросхемы – помощь в подключении установок, а также поиске неисправности в цепи.

Для начала следует разобраться, что подразумевают под типами, а что под видами документов. Итак, согласно ГОСТ 2.701-84, существуют следующие виды схем (в скобках краткое обозначение):

  1. Электрические (Э).
  2. Гидравлические (Г).
  3. Пневматические (П).
  4. Газовые (Х).
  5. Кинематические (К).
  6. Вакуумные (В).
  7. Оптические (Л).
  8. Энергетические (Р).
  9. Деления (Е).
  10. Комбинированные (С).

Что, касается типов, основными считаются:

  1. Структурные (1).
  2. Функциональные (2).
  3. Принципиальные (полные) (3).
  4. Соединений (монтажные) (4).
  5. Подключения (5).
  6. Общие (6).
  7. Расположение (7).
  8. Объединенные (8).

Исходя из указанных обозначений, можно по наименованию электросхемы понять ее вид и тип.

Далее мы подробно рассмотрим, назначение и состав каждой из перечисленных типов электросхем. Рекомендуем перед этим ознакомиться со стандартными условными обозначениями на схемах, чтобы было еще проще понять, что собой представляет каждый вариант чертежа.

1. Виды электрических схем

1.1. Структурная схема

Этот тип документа является наиболее простым и дает понимание о том, как работает электроустановка и из чего она состоит. Графическое изображение всех элементов цепи позволяет изначально увидеть общую картину, чтобы переходить к более сложному процессу подключения или же ремонта. Порядок чтения обозначается стрелочками и поясняющими надписями, что позволяет разобраться в структурной электрической схеме даже начинающему электрику. Принцип построения Вы можете увидеть на примере ниже:

Рисунок 1 — Структурная схема

1.2. Функциональная схема

Функциональная электросхема установки, по сути, не слишком отличается от структурной. Единственное отличие – более подробное описание всех составляющих узлов цепи. Выглядит этот документ следующим образом:

Рисунок 2 — Функциональная схема

1.3. Принципиальная схема

Принципиальная электрическая схема чаще всего применяется в распределительных сетях, т.к. дает самое раскрытое пояснение о том, как работает рассматриваемое электрооборудование. На таком чертеже должны обязательно быть указаны все функциональные узлы цепи и вид связи между ними. В свою очередь, принципиальная электросхема может иметь две разновидности: однолинейная (рисунок 3) или полная (рисунок 4). В первом случае на чертеже изображают только первичные сети, называемые также силовыми. Пример однолинейного изображения Вы можете увидеть ниже:

Рисунок 3 — Однолинейная принципиальная схема

Полная принципиальная схема может быть развернутой или элементной. Если электроустановка несложная и на один главный чертеж можно нанести все пояснения, достаточно сделать развернутый план. Если же Вы имеете дело со сложной аппаратурой, которая имеет в составе цепь управления, автоматизации и измерения, лучше разнести все отдельные узлы на разные листы, чтобы не запутаться.

Рисунок 4 — Полная принципиальная схема

Существует также принципиальная электросхема изделия. Этот тип документа представляет собой своеобразную выкопировку из общего плана, на которой обозначено только, как работает и из чего состоит определенный узел.

1.4. Монтажная схема

Эту разновидность электрических схем мы чаще всего используем, когда рассказываем о том, как самостоятельно выполнить монтаж электропроводки. Дело в том, что на монтажной электросхеме можно показать точное расположение всех элементов цепи, способ их соединения, а также буквенно-цифровые характеристики составляющих чертеж установок. Если взять за пример схему электропроводки в однокомнатной квартире рисунок 5, на ней мы увидим, где нужно размещать розетки, выключатели, светильники и остальные изделия.

Рисунок 5 — Монтажная схема

Основное назначение монтажной схемы – руководство для проведения электромонтажных работ. Согласно подготовленному чертежу можно понять, где, что и как нужно подключать.

1.5. Объединенная схема

Ну и последней из применяемых в распределительных сетях электросхемой является объединенная рисунок 6, которая может включать в себя несколько видов и типов документов. Ее используют в том случае, если можно без сильного нагромождения чертежа обозначить все важные особенности цепи. Используют объединенный проект чаще всего на предприятиях. Домашним мастерам такой тип схемы вряд ли может встретиться. Пример Вы можете увидеть ниже:

Рисунок 6 — Объединённая схема

2. Условно-графические обозначения на электрических схемах

Все элементы на схемах изображаются условными графическими обозначениями, начертание и размеры которых установлены в стандартах ЕСКД (ГОСТ 2.721-74 … ГОСТ 2.796-81).

В схемах, насыщенных условными графическими обозначениями, допускается все обозначения пропорционально уменьшать или увеличивать, при этом расстояние (просвет) между двумя соседними линиями условного графического обозначения должно быть не менее 1,0 мм. Условные графические обозначения элементов, используемых как составные части обозначений других элементов, можно изображать уменьшенными по сравнению с остальными элементами (например, резистор в ромбической антенне).

Расстояние между отдельными условными графическими обозначениями должно быть не менее 2,0 мм.

Изображения элементов вычерчиваются на схемах в положении, установленном соответствующим стандартом, либо повернутыми на угол, кратный 90°, по отношению к этому положению. В отдельных случаях допускается условные графические обозначения поворачивать на угол, кратный 45°, или изображать зеркально развернутыми.

Условные графические обозначения, содержащие буквенные, цифровые можно поворачивать против часовой стрелки только на угол 90° или 45°.

Условные графические обозначения, соотношение размеров которых приведено в соответствующих стандартах на модульной сетке, должны изображаться на схемах в размерах, определяемых по вертикали и горизонтали количеством шагов модульной сетки М.

Рисунок 7 – Модульная сетка

При этом шаг модульной сетки для каждой схемы может быть любым но одинаковым для всех элементов и устройств данной схемы.

Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.

В таблице 1 Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:

Таблица 1 — Обозначение коробок, щитов, шкафов, пультов

НаименованиеИзображениеНаименованиеИзображение
Коробка ответвительнаяЩиток групповой аварийного освещения
Коробка вводнаяШкаф, панель, пульт, щиток, одностороннего обслуживания
Коробка протяжная, ящик протяжнойШкаф, панель двустороннего обслуживания
Коробка, ящик с зажимамиШкаф, щит, пульт из нескольких панелей одностороннего обслуживания ( на примере – из 2х шкафов)
Щиток групповой рабочего освещенияЩит открытый (на примере – из 3х панелей)
Щиток магистральный рабочего освещенияШкаф, щит, пульт из нескольких панелей двустороннего обслуживания ( на примере – из 3х шкафов)

Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:

Таблица 2 – Обозначение выключателей, переключателей и штепсельных розеток

НаименованиеИзображениеНаименованиеИзображение
Выключатель. Общее изображение.Штепсельная розетка. Общее изображение.
Выключатель для открытой установки со степенью защиты от IP20 до IP23:1- полюсныйШтепсельная розетка открытой  установки со степенью защиты от IP20 до IP23:2х полюсная
1- полюсный сдвоенный2х полюсная сдвоенная
1- полюсный строенный2х полюсная с защитным контактом
2хполюсный3х полюсная с защитным контактом
3хполюсный
Выключатель для скрытой установки со степенью защиты от IP20 до IP23:1- полюсныйШтепсельная розетка для скрытой установки со степенью защиты от IP20 до IP23:2х полюсная
1- полюсный сдвоенный2х полюсная сдвоенная
1- полюсный строенный2х полюсная с защитным контактом
2хполюсный3х полюсная с защитным контактом
Выключатель для отрытой установки со степенью защиты от IP44 до IP55:1- полюсныйШтепсельная розетка со степенью защиты от IP44 до IP55:2х полюсная
2х полюсный2х полюсная с защитным контактом
3х полюсный3х полюсная с защитным контактом
Переключатель на два направления без нулевого положения со степенью защиты от IP20 до IP23:1- полюсныйБлоки с выключателями и двухполюсной штепсельной розеткой для открытой установки со степенью защиты IP20 до IP23:Один выключатель и штепсельная розетка
2х полюсныйДва выключателя и штепсельная розетка
3х полюсныйТри выключателя и штепсельная розетка
Переключатель на два направления без нулевого положения со степенью защиты от IP44 до IP55:1- полюсныйБлоки с выключателями и двухполюсной штепсельной розеткой для скрытой установки со степенью защиты IP20 до IP23:Один выключатель и штепсельная розетка

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

Таблица 3 – Изображения светильников и прожекторов при совмещенном изображении на плане оборудования и электрических сетей

НаименованиеИзображениеНаименованиеИзображение
Светильник с лампой накаливания.  Общее изображениеЛюстра
Светильник с лампой накаливания на тросеПрожектор
Светильник с лампой накаливания на стене здания, сооружения для наружного освещения.Группа прожекторов с направлением оптической оси в одну сторону
Светильник с люминесцентными лампамиГруппа прожекторов с направлением оптической оси во все стороны
Светильник с люминесцентными лампами, установленными в линиюСветофор сигнальный(с тремя лампами)
Светильник с люминесцентной лампой на кронштейне  для наружного освещенияПатрон ламповый стенной
Светильник с разрядной лампой высокого давления на кронштейне для наружного освещенияПатрон ламповый: подвесной
Светильник с разрядной лампой высокого давления на опоре для наружного освещенияПатрон ламповый: потолочный

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Таблица 4 – Условно графическое обозначение электрических машин

НаименованиеИзображениеНаименованиеИзображение
Статор. Обмотка статора. Общее обозначение.Ротор. Общее обозначение.
Ротор с обмоткой, коллектором и щетками.Машина электрическая. Общее обозначение.
Машина асинхронная трехфазная с шестью выведенными концами фаз обмотки статора и с короткозамкнутым ротором.Внутри окружности допускается указывать следующие данные: а) род машины (генератор – Г (G), двигатель – М (М), тахогенератор – ТГ(BR), и др.; б) род тока, число фаз или вид соединения обмоток
Машина асинхронная трехфазная с фазным ротором, обмотка которого соединена в звезду, обмотка статора – в треугольник.Машина синхронная трехфазная неявнополюсная с обмоткой возбуждения на роторе; обмотка статора соединена в треугольник.
Машина постоянного тока с последовательным возбуждениемМашина постоянного тока с параллельным возбуждением
Машина постоянного тока с независимым возбуждениемМашина постоянного тока со смешанным возбуждением
Машина постоянного тока с возбуждением от постоянных магнитовДвигатель коллекторный однофазный последовательного возбуждения.

Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:

Таблица 5 — Условно графическое обозначение трансформаторов, автотрансформаторов, дросселей

НаименованиеИзображениеНаименованиеИзображение
Обмотка трансформатора, автотрансформатора, дросселя и магнитного усилителя.Трансформатор однофазный с магнитопроводом
Трансформатор однофазный с магнитопроводом трехобмоточныйАвтотрансформатор однофазный с магнитопроводом
Трансформатор тока с одной вторичной обмоткойДроссель с ферромагнитным магнитопроводом

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

Таблица 6 — Условно графическое обозначение некоторых электроизмерительных приборов

НаименованиеИзображениеНаименованиеИзображение
ЭлектросчетчикДатчик температуры
АмперметрГальванометр
ВольтметрОсциллограф

А вот, кстати, полезная для начинающих слесарей — электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:

Таблица 7 – Линии электрической связи, провода, кабели и шины

НаименованиеИзображениеНаименованиеИзображение
Линия электрической связи, провод, шина, кабельГрафическое пересечение двух линий связи, электрически не соединенных
Корпус машины, аппарата, прибораЛинии электрической связи с двумя ответвлениями
Заземление

Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока.

Таблица 8 – Род тока и напряжения, виды соединения обмоток, формы импульсов

НаименованиеИзображениеНаименованиеИзображение
Ток постоянныйТок переменный, трехфазный 50 Гц
Ток переменныйПолярность отрицательная
Ток постоянный и переменныйПолярность положительная

В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются эти устройства на электросхемах:

Таблица 9 – Коммутационные устройства и контактные соединения

НаименованиеИзображениеНаименованиеИзображение
Контакт коммутационного устройства. Общее обозначение:Контакт концевого выключателя:

1)замыкающий

А) замыкающий

Б) размыкающий

В) переключающий

2) размыкающий
Выключатель ручной
Контакт, замыкающий с замедлением, действующим:Контакт контактного соединения
1) при срабатывании

2) при возврате

1) разъемного соединения

2) сборного соединения

3) неразборного соединения

3) при срабатывании и возврате
Контакт, размыкающий с замедлением, действующий:

1) при срабатывании

Соединение контактное разъемное
2) при возврате

3) при срабатывании и возврате

Переключатель однополюсный многопозиционный
Контакт термореле

Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т. д.).

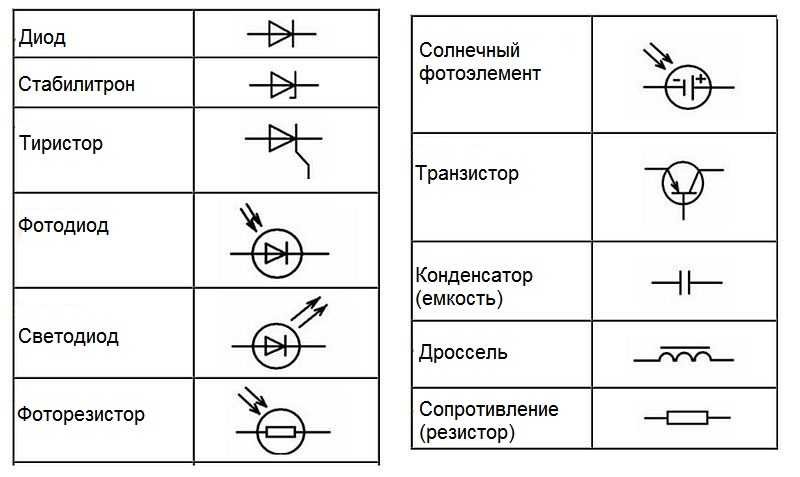

Таблица 10 – Условно графическое обозначение (диоды, резисторы, транзисторы)

Диод
Стабилитрон
Тиристор
Фотодиод
Светодиод
Фоторезистор
Солнечный фотоэлемент
Транзистор
Конденсатор
Дроссель
Сопротивление

В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть. Итак, согласно ГОСТ 7624-55, буквенное обозначение элементов на электрических схемах выглядит следующим образом:

  1. Реле тока, напряжения, мощности, сопротивления, времени, промежуточное, указательное, газовое и с выдержкой по времени, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
  2. КУ – кнопка управления.
  3. КВ – конечный выключатель.
  4. КК – командо-контроллер.
  5. ПВ – путевой выключатель.
  6. ДГ – главный двигатель.
  7. ДО – двигатель насоса охлаждения.
  8. ДБХ – двигатель быстрых ходов.
  9. ДП – двигатель подач.
  10. ДШ – двигатель шпинделя.

Помимо этого в маркировке элементов радиотехнических и электрических схем выделяют следующие буквенные обозначения:

Таблица 11 — Буквенные обозначения элементов радиотехнических и электрических схем

НаименованиеОбозначениеНаименованиеОбозначение
РезисторRТелефонТ
КонденсаторCМикрофонМк
Катушки индуктивностиLГромкоговорительГр
Прибор электронный (лампа, трубка)ЛЗвукосниматель (адаптер)Ад
Трансформатор (автотрансформатор)ТрПредохранительПр
ДроссельДрЭлемент гальванический (батарея)Б
Выключатель (переключатель)ВМонтажная платаП
КнопкаКнШтепсельный разъемШ
ПьезоэлементПэПрибор полупроводниковыйПП
ДиодДГнездоГ
Реле, контактор, пускательРЭлементы разные, электромагнитЭ

3.

Чтение электрических схем

Что значит прочитать схему.

В дальнейшем нам все время придется работать со схемами — читать схемы. А прочитать схему — это значит почерпнуть из нее сведения, необходимые для выполнения определенной работы. Так, например, если нужно рассчитать ток КЗ, то чтение схемы сводится к выборке из нес данных для расчета. В других случаях прочитать схему необходимо, чтобы: понять принцип: действия электроустановки; выяснить назначение того или иного ее элемента; определить, что с чем следует соединить; обнаружить ложную цепь и найти способ ее устранения; проверить, верно ли задан режим работы и т. п. Одним словом, разнообразных задач, которые решаются в результате чтения схем, — много, и задачи эти не только различны, но и разнообразны. Соответственно различны и разнообразны приемы, с помощью которых читают схемы.

К чтению схем нужно подготовиться, т. е. накопить необходимый минимум знаний, точно так же, как перед чтением текста нужно изучить алфавит, правила словообразования и словосочетания. Эти обстоятельства определили способ построения книги.

Что же такое схема? Слово схема употребляют в нескольких значениях.

  1. Схема — это конструкторский документ (своеобразный чертеж), в котором составные части изделия — его элементы и связи между ними изображены условно, без соблюдения масштаба. Так, например, элементами электрической схемы являются резисторы, лампы, трансформаторы, двигатели и другие электротехнические изделия. А связями между ними служат проводники.
  2. Схемой называют также предмет или набор предметов, например интегральная схема и т. п.
  3. Когда говорит: схема работает, схема неисправна, элемент схемы перегревается, то ясно, что речь идет не о чертеже, а о самой электроустановке. Действительно, перегреваться может резистор (элемент схемы), но не его изображение. Одним словом, Электроустановка и ее схема далеко не одно и то же, точно так же как не одно и то же, машина и ее чертеж. В этом пособии под словом схема, как правило, подразумевается не собственно чертеж, а то, что на нем изображено.

Порядок чтения электрических схем и чертежей.

Прежде всего, необходимо ознакомиться с наличными чертежами (или составить оглавление, если его нет) и систематизировать чертежи (если этого не сделано в проекте) по назначению.

Чертежи чередуют в таком порядке, чтобы чтение каждого последующего являлось естественным продолжением чтения предыдущего. Затем уясняют принятую систему обозначений и маркировки.

Если она не отражена на чертежах, то ее выясняют и записывают.

На выбранном чертеже читают все надписи, начиная со штампа, затем примечания, экспликации, пояснения, спецификации и т. д. При чтении экспликации обязательно находят на чертежах аппараты, в ней перечисленные. При чтении спецификации сопоставляют их с экспликациями.

Если на чертеже имеются ссылки на другие чертежи, то нужно найти эти чертежи и разобраться в содержании ссылок. Например, в одну схему входит контакт, принадлежащий аппарату, изображенному на другой схеме. Значит, нужно уяснить, что это за аппарат, для чего служит, в каких условиях работает и т. п.

При чтении чертежей, отражающих электропитание, электрическую защиту, управление, сигнализацию и т. п.:

  1. определяют источники электропитания, род тока, величину напряжения и т. п. Если источников несколько или применено несколько напряжений, то уясняют, чем это вызвано,
  2. расчленяют схему па простые цени и, рассматривая их сочетание, устанавливают условия действия. Рассматривать всегда начинают с того аппарата, который нас в данном случае интересует. Например, если не работает двигатель, то нужно найти па схеме его цепь и посмотреть, контакты каких аппаратов в нее входят. Затем находят цепи аппаратов, управляющих этими контактами, и т. д.,
  3. строят диаграммы взаимодействия, выясняя с их помощью: последовательность работы во времени, согласованность времени действия аппаратов в пределах данного устройства, согласованность времени действия совместно действующих устройств (например, автоматики, защиты, телемеханики, управляемых приводов и т. п.), последствия перерыва электропитания. Для этого поочередно, предполагая отключенными выключатели и автоматы электропитания (предохранители перегоревшие), оценивают возможные последствия, возможность выхода устройства в рабочее положение из любого состояния, в котором оно могло оказаться, например после ревизии,
  4. оценивают последствия вероятных неисправностей: не замыкание контактов поочередно по одному, нарушения изоляции относительно земли поочередно для каждого участка,
  5. нарушения изоляции между проводами воздушных линий, выходящих за пределы помещений и т. п.,
  6. проверяют схему па отсутствие ложных цепей,
  7. оценивают надежность электропитания и режим работы оборудования,
  8. проверяют выполнение мер, обеспечивающих безопасность.

Единая система конструкторской документации — комплекс государственных стандартов, устанавливающих взаимосвязанные правила и положения по порядку разработки, оформления и обращения конструкторской документации, разрабатываемой и применяемой организациями и предприятиями.

Все элементы на схемах изображаются условными графическими обозначениями, начертание и размеры которых установлены в стандартах ЕСКД (ГОСТ 2.721-74 … ГОСТ 2.796-81).

Схема — это конструкторский документ (своеобразный чертеж), в котором составные части изделия — его элементы и связи между ними изображены условно, без соблюдения масштаба.

По освоению данного раздела обучающийся сможет оформлять и читать электрические схемы и чертежи, что является основой при изучении последующих модулей учебного пособия и использования рабочей документации на производстве.



Просмотров:
4 559

Схема Электрическая Принципиальная Гост Обозначения

Приводится в действие механическим, либо электрическим способом. На общей схеме изображают устройства и элементы, входящие в комплекс, а также провода, жгуты и кабели многожильные провода, электрические шнуры , соединяющие эти устройства и элементы.

Виды и типы электрических схем

Заключение

Номенклатура, наименования и коды совмещенных схем должны быть установлены в стандартах организации.

С помощью буквенного обозначения определяют название элемента, если этого не понятно из чертежа, технические параметры, количество. H — Соединение в месте пересечения. Расстояние между отдельными УГО должно быть не менее 2,0 мм.

Определение понятия электрической схемы, согласно ГОСТ 2. Обозначения электромеханических приборов и контактных соединений Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

Это могут быть различные части изделия, отличающиеся функциональным назначением, например, автоматический диммер с фотореле в качестве датчика или обычный телевизор. D — Отображение аккумуляторного или гальванического источника питания. При этом каждая схема должна быть оформлена как самостоятельный документ.

Примеры построения обозначений многопозиционных коммутационных устройств приведены в табл. Бывает одно и трехфазный, повышающий и понижающий. Определение понятия электрической схемы, согласно ГОСТ 2.

Нормативные документы

При необходимости допускается изменять последовательность присвоения порядковых номеров в зависимости от размещения элементов в изделии, направления прохождения сигналов или функциональной последовательности процесса. В этом случае каждой схеме присваивают обозначение по ГОСТ 2. Бывает одно и трехфазный, повышающий и понижающий.

Допускается не обозначать жгуты, кабели многожильные провода, электрические шнуры и отдельные провода, если изделие, на которое составляют схему, войдет в комплекс и обозначения жгутам, кабелям многожильным проводам, электрическим шнурам и проводам будут присвоены в пределах всего комплекса. Любая деталь может изображаться в виде блока с буквенным обозначением, дополненного связями с другими элементами устройства. Расположение графических обозначений, устройств и элементов на схеме должно примерно соответствовать действительному размещению, элементов и устройств в изделии. Если в стандарте нет нужного обозначения, то его составляют, исходя из принципа действия элемента, обозначений, принятых для аналогических типов аппаратов, приборов, машин с соблюдением принципов построения, обусловленных стандартом.

Графические обозначения в электрических схемах

Входные и выходные элементы изображают в виде условных графических обозначений.

На схеме около изображения одножильных проводов, жгутов и кабелей многожильных проводов, электрических шнуров указывают следующие данные: для одножильных проводов — марку, сечение и, при необходимости, расцветку; для кабелей многожильных проводов, электрических шнуров , записываемых в спецификацию как материал, — марку, количество и сечение жил; для проводов, кабелей и жгутов, изготовленных по чертежам, — обозначение основного конструкторского документа. Если на схеме в позиционное обозначение элемента включено позиционное обозначение устройства или обозначение функциональной группы, то в перечне элементов в графе «Поз.

Около УГО элементов и устройств помещают, например, номинальные значения их параметров, а на свободном поле схемы — диаграммы, таблицы, текстовые указания диаграммы последовательности временных процессов, циклограммы, таблицы замыкания контактов коммутирующих устройств, указания о специфических требованиях к монтажу и т. Отдельные элементы на электрических схемах имеют не одно, а несколько вариантов обозначения на схемах.

Переключатель двухполюсный трехпозиционный с самовозвратом в нейтральной положение 5. В надписях на схемах не должны применяться сокращения слов, за исключением общепринятых или установленных в стандартах. Примечание — Допускается выполнять устройства в виде фигуры линией в два раза толще линии взаимосвязи. Наличие соединения при пересечении.

Рекомендуем: Что означает буква l на выключателе

Пример однолинейной схемы Монтажные электрические схемы. В — значок электричества, отображающий переменное напряжение. Обозначение функциональной группы, присвоенное в соответствии с ГОСТ 2. На схеме около графических обозначений устройств и элементов указывают позиционные обозначения, присвоенные им на принципиальной схеме.

На схеме около графических обозначений устройств и элементов указывают позиционные обозначения, присвоенные им на принципиальной схеме. Если на принципиальной схеме электрическим цепям присвоены обозначения в соответствии с ГОСТ 2. Номера одножильных проводов на схеме проставляют около концов изображений; номера одножильных коротких проводов, которые отчетливо видны на схеме, допускается помещать около середины изображений. На схеме следует указывать обозначения входных, выходных или выводных элементов, нанесенные на изделие.

Виды электрических схем

Для электронных документов перечень элементов оформляют отдельным документом. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Таблицу соединяют линией-выноской с соответствующим жгутом, кабелем, многожильным проводом, электрическим шнуром группой проводов черт. Если в конструкции устройства или элемента и в его документации обозначения входных и выходных элементов выводов не указаны, то допускается условно присваивать им обозначения на схеме, повторяя их в дальнейшем в соответствующих конструкторских документах. Расстояние между таблицей и основной надписью должно быть не менее 12 мм.

Электрические символы для принципиальных схем

Эта статья поможет вам узнать об электрических символах.

  • Часть 1: Что такое электрические символы
  • Часть 2: Типы электрических символов
  • Часть 3: Как использовать электрические символы
  • Часть 4: Создатель электрических схем и схем — EdrawMax
  • Часть 5: Дополнительные электрические символы

Часть 1: Что такое электрические символы

Электрические символы являются стандартным способом представления электрической цепи. Это упрощает работу с графическим представлением и его реализацию. Электрические символы представляют различные компоненты, устройства и функции, присутствующие в цепи. Это помогает показать детали электрической схемы, чтобы инженер мог адекватно спланировать цепь, прежде чем приступить к работе над ней.

Универсальное программное обеспечение для построения диаграмм

Легко создавайте более 280 типов диаграмм

Легко начинайте строить диаграммы с помощью различных шаблонов и символов

  • Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
  • Кроссплатформенная поддержка (Windows, Mac, Linux, Web)

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Mac >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Перейти на Linux >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Windows >>

Часть 2: Типы электрических символов

Существует множество электрических символов, в том числе общепринятые электронные символы, исторические электронные символы. Пользователи также могут следовать различным стандартам, включая стандарт IEEE, IEC (Международная электротехническая комиссия), Std., ANSI, JIC, австралийский стандарт и другие.

Основные электрические символы

Заземляющий или заземляющий электрод

Символ заземления или клемма заземления служат защитой от поражения электрическим током. Это точка отсчета с нулевым потенциалом, от которой электрик измеряет ток.

Антенна

Антенна в основном представляет собой устройство или стержни, которые могут улавливать различные волны и сигналы, включая электромагнитные волны, электрические сигналы и многое другое.

Аккумулятор: одноэлементный

Символ батареи состоит из двух непересекающихся и непропорциональных параллельных линий. Линии присутствуют для обозначения последовательных ячеек в батарее.

Источник: постоянное напряжение

Источник является источником питания для электронного устройства, когда есть знаки плюс и минус, которые указывают на постоянный ток, когда он имеет волну, которая означает переменный ток.

Предохранитель

Предохранитель защищает цепь от возгорания, отключая ее, когда ток, протекающий через цепь, превышает установленный предел. У предохранителя есть провод, который расплавляется при отключении соединения.

Индуктор

Индуктор или реактор подобен катушке, находящейся в магнитном поле или потоке для сохранения энергии.

Двигатель

Двигатель – это электронное устройство, работающее на преобразовании электрической энергии в механическую.

Лампа

Лампочка как электрический символ выглядит как круг с крестом посередине, и она дает выход, загораясь, когда через нее проходит ток.

Трансформатор

Трансформаторы присутствуют в цепи переменного тока после того, как они связаны магнитным потоком. Они уменьшают напряжение в цепи, поддерживая частоту.

Коаксиальный разъем

Коаксиальная вилка в электрической цепи работает как линия передачи. Он передает радиочастотные сигналы и сигналы кабельного телевидения. Коаксиальные вилки на схеме электрических символов выглядят как круг поверх стрелки и еще одна стрелка, проходящая через него.

Переключатель

Выключатели бывают самые разнообразные, например, однополюсные однонаправленные, кнопочные, двухпозиционные, релейные и другие. Переключатель соединяет цепь, когда он замкнут, и разъединяет цепь, когда он разомкнут.

Резистор

Резисторы на электрической схеме выглядят волнистыми линиями с заостренными концами. Резисторы контролируют протекание тока в цепи путем деления напряжения, замыкания линий передачи и т. д.

Конденсатор

Символ конденсатора имеет две клеммы с двумя пластинами. Изогнутая поверхность имеет более низкое напряжение, что идентифицирует конденсатор как поляризованный.

Диод

Диод — это устройство, которое позволяет току течь в одном направлении после поляризации со стороны анода и катода.

Светодиодный диод

Светодиод Diode выглядит как обычный диод с маленькими стрелками, указывающими на излучение света.

Провода

Электрический провод

Прямая линия представляет собой электрический провод или линию электропередач на электрической схеме и работает как проводник электрического тока на принципиальной схеме.

Не подключен провод

Неподключенный провод показывает, что в цепи есть два неподключенных провода. Дизайнер может нарисовать две параллельные линии с полукругом на одной линии в средних частях, где он делит третью линию пополам, чтобы представить несоединенные провода.

Подключенный провод

Подключенный провод в цепи позволяет току перемещаться из одной точки в другую. Символ соединенного провода выглядит как две параллельные линии, выходящие из двух точек, в то время как одна расширяется. Подключенный провод представляет собой соединение между двумя проводниками.

Переключатели

Тумблер SPST

Однополюсный однопозиционный переключатель представляет собой переключатель ВКЛ/ВЫКЛ, где полюса обозначают количество подключаемых полюсов.

Тумблер SPDT

Однополюсный двухпозиционный переключатель позволяет току, протекающему в цепи, регулировать свое положение в двух направлениях.

Кнопочный переключатель (НО)

Кнопочный переключатель, который обычно разомкнут, нуждается в переключателе для включения. Пользователю нужно нажать на кнопку, чтобы включить его. В противном случае он открыт.

Кнопочный переключатель (НЗ)

Кнопочный переключатель обычно замкнут, что означает, что он обычно находится в состоянии ВКЛ, и пользователю необходимо отпустить его, чтобы выключить.

ДИП-переключатель

DIP-переключатель позволяет пользователю выбрать от 0 до 5 вольт. Они не заземлены и поэтому требуют внешних источников.

Однополюсное реле

Реле SPST имеет четыре клеммы, две клеммы для подключения или отключения, а две другие для двух катушек.

Перемычка

Перемычка, небольшой металлический разъем, работает как переключатель ВКЛ/ВЫКЛ, и они широко используются вместе для настройки аппаратных устройств.

Паяльная перемычка

Паяные мосты служат постоянными переключателями. Когда пользователь паяет между двумя частями моста, он замыкается при отсоединении. Им нужно его отпаять.

Реле SPDT

Реле SPDT представляет собой способ переключения между двумя цепями и имеет катушку, общую клемму, замкнутую клемму и нормально разомкнутую клемму, если катушка остается замкнутой, общая клемма и нормально замкнутая клемма работают.

Символы источников/блока питания

Блок питания переменного тока

Символ представляет питание переменного тока или питание переменного тока в цепи. Текущий поток постоянно меняет направление.

Источник постоянного тока

Источник постоянного тока является поставщиком электроэнергии в цепи, а постоянный ток имеет ток в одном направлении.

Константа

Источник постоянного тока — это независимый источник тока, который отвечает за постоянный ток.

Контролируемый

Управляемый источник тока работает в зависимости от входного тока. Он присутствует в электрической цепи для подачи или поглощения тока. Символ имеет кружок и стрелку, которая показывает текущий поток.

Управляемый источник напряжения

Управляемый источник напряжения в цепи выглядит как ромбовидный четырехугольник с положительным и отрицательным знаками. Напряжение в цепи управляет управляемыми источниками напряжения.

Одноэлементная батарея

Одноэлементная батарея в цепи выглядит как две непараллельные параллельные линии, одна большая и одна маленькая, представляющие одну ячейку.

Многоэлементная батарея

Многоэлементная батарея имеет несколько маленьких и больших линий, которые представляют собой несколько ячеек, идентифицируемых как катод и аноды.

Генератор

Генератор в цепи действует либо как источник напряжения, либо как источник тока. Более того, в схему на основе этого может вписаться и генератор.

Земля

Земля Земля

Заземление — это заземление с нулевым потенциалом, которое может проводить к земле.

Заземление шасси

Заземление корпуса защищает пользователя от поражения электрическим током, создавая барьер между пользователем и цепью.

Общая земля

Это произвольная точка отсчета, связанная с потенциалом земли.

Резистор и переменный резистор

Резистор (IEEE)

Это символ постоянного резистора, который выглядит как волны с заостренными концами и соединяется с двумя точками на конце.

Резистор (МЭК)

Резистор представляет собой устройство с двумя клеммами, и стандартный символ резистора IEC выглядит как полоса, соединенная с двумя точками.

Потенциометр (IEEE)

Представляет собой трехвыводной резистор, создающий регулируемое напряжение в электрической цепи.

Потенциометр (МЭК)

Представляет собой трехвыводной резистор, создающий регулируемое напряжение в электрической цепи.

Резистор с резьбой

Резистор с ответвлениями использует один или несколько выводов в устройствах, которые являются делителями напряжения.

Аттенюатор

Аттенюатор — это схема, рассеивающая ток для понижения напряжения.

Мемристор

Мемристор — это полупроводник, который работает как точка соединения конденсаторов, катушек индуктивности и резисторов.

Переменный резистор (IEEE)

Устройство помогает создать переменный ток за счет создания переменного сопротивления.

Предустановка

Предустановка — это компонент, который обеспечивает переменное сопротивление электрической цепи.

Магнеторезистор

Магнеторезистор показывает изменение сопротивления при воздействии на него внешнего магнитного поля.

Переменный резистор (IEC)

Символ переменного сопротивления IEC имеет черту, аналогичную символу резистора. Однако, чтобы показать переменный ток, есть стрелка.

Подстроечный резистор

Подстроечный резистор или подстроечный потенциометр регулируют схему и помогают откалибровать новое устройство.

Термистор

Это термометр сопротивления, зависящий от температуры.

Фоторезистор/светозависимый резистор (LDR)

Это устройство, которое помогает создать сопротивление путем преобразования световой энергии или яркости.

Конденсатор

Конденсатор

Конденсатор представляет собой электрическую цепь, которая выглядит как прямая линия и линия полукруга, расположенные рядом.

Конденсатор

Чтобы выразить неполяризованный конденсатор в цепи, пользователь может использовать параллельные метки с линиями, идущими по бокам.

Поляризованный конденсатор

Поляризованный конденсатор имеет прямую и изогнутую пластины. Прямая пластина обозначает анод, а изогнутая пластина — катод.

Поляризованный конденсатор

Две отдельные прямые линии представляют собой поляризованный конденсатор, в то время как одна из них является катодом, а другая пластина или линия обозначает анод.

Переменный конденсатор

Это конденсатор, емкость которого может изменяться механически или электронным способом.

Проходной конденсатор

Проходной конденсатор имеет диэлектрический слой и помогает передавать сигналы по замкнутому пути.

Индукторы

Индуктор

Индуктор — это электронное устройство, которое хранит электронную энергию в виде магнитной энергии.

Катушка индуктивности с железным сердечником

Катушки индуктивности с железным сердечником обладают высокой индуктивностью, и ее представляют собой катушка и стержень.

Катушки индуктивности Ферритовый сердечник

Две пунктирные линии с катушкой помогают представить катушку индуктивности с ферритовым сердечником, и это информация, которую необходимо знать.

Катушки индуктивности с резьбой по центру

Катушка индуктивности с центральным отводом — это элемент в цепи, который помогает в соединении сигналов.

Переменный индуктор

Переменные индукторы с различной индуктивностью выглядят как индуктор со стрелкой, обозначающей его переменный характер.

Диод

Диод

Это устройство направляет ток в одном направлении.

Стабилитрон

Стабилитрон — одно из устройств, помогающих поддерживать фиксированное напряжение

Диод Шоттки

Это полупроводник с меньшим прямым падением напряжения.

Диод варикапа

Варикапные диоды показывают широкий диапазон емкости, и она зависит от напряжения.

Туннельный диод

Это полупроводник, который создает отрицательное сопротивление в процессе туннелирования.

Светодиод

Это полупроводник, который загорается, когда через него проходит ток.

Фотодиод

Фотодиод — это светочувствительный диод.

Диод Шокли

Этот четырехслойный полупроводник имеет структуру PNPN.

Тиристор

Это твердотельный полупроводник, который работает как бистабильный переключатель.

Диод постоянного тока

Диод постоянного тока по своей природе является токоограничивающим или токорегулирующим.

Лазерный диод

Лазерный диод представляет собой полупроводник, преобразующий электрическую энергию в свет.

Транзистор

Биполярный транзистор NPN

Биполярный транзистор NPN передает электронику от точки эмиттера к точке коллектора.

Биполярный транзистор PNP

Это транзистор, который управляет потоком электронов от эмиттера к коллектору.

Транзистор Дарлингтона

Это устройство имеет составную структуру с двумя биполярными транзисторами.

JFET-N Транзистор

Транзисторы JEFT-N используют электроны в качестве носителей заряда в цепи.

JFET-P Транзистор

Первичное формирование его там Р-типа с двумя небольшими частями н-типа.

NMOS-транзистор

Транзисторы NMOS работают, создавая инверсионный слой n-типа в корпусе транзистора p-типа.

Транзистор PMOS

Транзисторы PMOS работают, создавая инверсионный слой p-типа в корпусе транзистора n-типа.

Логические ворота

Не ворота

Not Gate может использовать только один вход и выход в обратном порядке по отношению к пользовательскому вводу.

И ворота

Логический элемент И может работать с двумя или более входными данными, а выходные данные могут быть точными, если входные данные действительны.

Ворота Нанд

Он может использовать два или более входных данных, обеспечивая точные выходные данные, если только все входные данные не являются действительными.

или ворота

«OR Gate» также получает два или более входа. Чтобы иметь фактический вывод в OR Gate, по крайней мере один из входов должен быть истинным.

Нор ВОРОТ

Это логический элемент с двумя или более входами, и ни один из входов не должен подтверждаться, чтобы получить точный результат.

Ксор Ворота

Он использует два или более входных данных, и когда они различны, они могут генерировать действительные выходные данные.

D Триггер

Логический вентиль D-Flip-Flop имеет два входа и два выхода. Два входа — это входы часов и ввод данных.

Мультиплексор

Это логический вентиль, который направляет несколько входов на стандартный один выход.

Демультиплексор (от 1 до 4)

Для создания нескольких цифровых выходов требуется один вход.

Буфер с тремя состояниями

Это логический инвертор, который позволяет ему производить фактический или инвертированный выходной сигнал.

Усилитель

Базовый усилитель

Символ первичного усилителя представляет собой треугольный символ с одним входом и одним выходом.

Операционный усилитель

Операционный усилитель усиливает слабые электрические сигналы, которые имеют два входных контакта, чтобы дать один выходной контакт.

Антенна

Антенна

Это общий символ воздушной антенны с тремя открытыми концами вверху.

Дипольная антенна

Он использует два проводника одинаковой длины и, следовательно, выглядит как две параллельные линии.

Рамочная антенна

Он имеет петлю и работает на обычном источнике.

Трансформеры

Трансформаторы

Для увеличения или уменьшения напряжения переменного тока электрики используют трансформаторы. К двум катушкам подсоединен провод.

Железный сердечник

Это трансформатор с одним железным сердечником и двумя катушками, намотанными вокруг него.

Центральная резьба

Они используются на катушках индуктивности для связи сигналов.

Разнообразный

Двигатель

Это устройство, которое преобразует электрическую энергию в кинетическую энергию.

Трансформаторы

Трансформаторы выглядят как катушки, в которых используется материал сердечника.

Электрический звонок

Это также устройство для преобразования электрической энергии в звук.

Зуммер

Это устройство для преобразования электрической энергии в звуковую.

Предохранитель

Это защитное устройство, которое плавится при протекании чрезмерного тока.

Предохранитель

Предохранитель в цепи предотвращает короткое замыкание, прерывая протекание тока.

ШИНА

Шина в цепи обозначает поток мощности.

ШИНА

Шина в цепи работает для данных или сигналов.

ШИНА

Символ Автобуса может выглядеть как двусторонняя линия с полым пространством внутри.

Октопара

Это устройство использовало свет для передачи сигналов между двумя отдельными цепями.

Громкоговоритель

Громкоговоритель — это устройство, которое преобразует электрическую энергию в звук.

Микрофон

Это устройство, преобразующее звуковую энергию в электрическую.

Операционный усилитель

Он усиливает слабые сигналы.

Триггер Шмитта

Он присутствует в схеме для преобразования аналогового входа в цифровой выход.

Аналого-цифровой

Он меняет аналоговый вход на цифровой.

Цифро-аналоговый

Он работает для преобразования цифрового сигнала в аналоговый.

Кварцевый осциллятор

Он использует механический резонанс для создания электрического сигнала.

Кварцевый осциллятор

Он использует частоту для формирования колебаний.

Постоянный ток

Это символ, обозначающий односторонний поток тока.

Лампочка

Лампочки излучают свет, когда через них проходит ток.

Термопара

Это датчик для определения изменения температуры.

Часть 3: Как использовать электрические символы

Вам легко создать электрическую схему, если вы знаете, где найти тысячи электрических символов. Вы можете посмотреть видео ниже и узнать, как создать электрическую принципиальную схему. Кроме того, вы можете шаг за шагом следовать инструкциям слов и изображений.

Шаг 1 : Запустите EdrawMax на вашем компьютере. Обширную коллекцию шаблонов электрических схем можно найти в категории Электротехника . Щелкните значок Basic Electrical , чтобы открыть библиотеку, содержащую все символы для создания электрических схем.

Шаг 2.1 : Когда вы находитесь в рабочей области EdrawMax, перетащите нужный символ прямо на холст. Вы можете изменить размер выбранного символа, перетаскивая маркеры выбора. Двусторонняя стрелка показывает направление, в котором вы можете перемещать мышь, и вы можете перемещать символ только тогда, когда появляется четырехсторонняя стрелка.

Шаг 2.2 : Вы также можете изменить форму символа с помощью плавающего меню/кнопки действия. Он показывает, когда символ выбран или когда указатель находится над символом. Например, резистор может иметь 12 видов вариаций.

Шаг 3 : Когда ваша электрическая схема будет готова, вы можете экспортировать ее в JPG, PNG, SVG, PDF, Microsoft Word, Excel, PowerPoint, Visio, HTML одним щелчком мыши. Таким образом, вы можете поделиться своими рисунками с людьми, которые не используют EdrawMax, без необходимости искать способы преобразования форматов файлов.

Пример схемы подключения и схемы

Вот пример принципиальной схемы 100-ваттного усилителя мощности. Есть сигнал, который проходит через несколько конденсаторов и усилителей, и когда сигнал проходит через них, он усиливается. Выходным устройством в схеме является громкоговоритель.

Часть 4: Создатель электрических и принципиальных схем — EdrawMax

электрические символы облегчают инженерам создание электрических схем для их работы. Хотя несколько устройств кажутся не очень простыми, пользователь может работать с онлайн-инструментом EdrawMax , который может предложить пользователю удобный интерфейс. Инструмент имеет библиотеку с широким спектром электрических символов, которые они могут использовать. Есть готовые шаблоны для неопытных пользователей, что делает их работу немного легкой. Когда работа будет завершена, файл можно легко экспортировать в различные форматы и легко поделиться им с другими.

Часть 5: Дополнительные электрические символы

Обозначения на схеме цепи

Символы логических ворот

Переключить символы

Полупроводниковые символы

Символы пути передачи

Квалификационные символы

Символы компонентов интегральных схем

Символы клемм и разъемов

Символы и значения электрических и электронных устройств

1. Что такое электрические и электронные символы?

Если вы новичок в электронике и электрическом планировании, то первое, что вам нужно изучить, это схема или принципиальная схема. И чтобы сделать это, вы должны узнать о схематических обозначениях. Электрические символы и Электронные символы — это те символы, которые используются для чертежей принципиальных схем. Здесь мы представили эти электрические символы в виде таблицы, где вы найдете каждый символ со своей семьей.

Источник изображения: EdrawMax Online

2. Общие электрические и электронные символы

Поскольку мы рисуем любую принципиальную схему, мы не можем нарисовать фактические компоненты или часть, которая нам нужна для создания схемы.

Поэтому, чтобы преодолеть эту проблему, мы используем электронные символы, потому что их легко рисовать, и это упрощает схему. Ниже приведен список наиболее часто используемых электрических символов.

2.1 Электрические символы

Символы проводов

Символ Имя Описание
Электропровод Это символ, который используется для обозначения провода.
Подключенные провода Этот символ представляет собой пересечение проводов.
Не подключать провода Этот символ показывает, что провода не соединяются при пересечении.

Символы переключателей

Символ Имя Описание
Переключатель SPST Это символ переключателя, который отключает ток при размыкании.
Переключатель SPDT Этот символ переключателя выбирает между двумя соединениями.
Кнопка (НО) Это символ, обозначающий мгновенный выключатель — нормально разомкнутый.
Кнопочный переключатель (НЗ) Это обозначает символ мгновенного выключателя — нормально замкнутый.
DIP-переключатель Это символ DIP-переключателя, который используется для встроенной конфигурации.

Реле

Символ Имя Описание
Реле SPST Это показывает символ реле, которое замыкает соединение электромагнитом.
Реле SPDT Это показывает символ реле, которое размыкает соединение электромагнитом.

Заземление

Символ Имя Описание
Земля Земля Этот символ используется для обозначения нулевого потенциала и защиты от поражения электрическим током.
Заземление Этот символ показывает провод, подключенный к шасси цепи.
Цифровая земля Это относится к опорному напряжению цифро-аналогового если.

Катушки индуктивности

Символ Имя Описание
Индикатор Символ катушки/соленоида, создающего магнитное поле.
Индуктор с железным сердечником Это символ индуктора с железным сердечником, который включает в себя железо.
Переменный индуктор Это катушка или соленоид с переменным магнитным полем.

Двигатель и трансформатор

Символ Имя Описание
Мотор Символ двигателя, преобразующего электрическую энергию в кинетическую.
Трансформатор переменного тока Трансформатор изменяет напряжение переменного тока с высокого на низкое или с низкого на высокое.

Посмотрите это видео, чтобы узнать больше о символах схемы электроснабжения. Если видео не воспроизводится, посетите его на YouTube.

2.2 Символы электроники

Электронный символ — это пиктограмма, используемая для представления различных электрических и электронных устройств или функций, таких как провода, батареи, резисторы и транзисторы, на принципиальной схеме электрической или электронной цепи.

Электронные символы также известны как схемы символов, потому что они используются в схемах электронных схем.

Сопротивление

Символ Имя Описание
Переменное сопротивление Это символ регулируемого резистора с двумя выводами.
Потенциометр Это символ регулируемого резистора с 3 выводами.
Подстроечный резистор Это символ подстроечного резистора, также известного как предустановленный резистор.
Термистор Это символ терморезистора, сопротивление которого изменяется при изменении температуры.
Фоторезистор Это символ фоторезистора — изменение сопротивления при изменении интенсивности света.

Диод

Символ Имя Описание
Диод Диод пропускает ток только в одном направлении — слева (анод) и справа (катод).
Стабилитрон Он позволяет току течь в одном направлении, но также может течь в обратном направлении, когда напряжение выше пробивного.
Диод Шоттки Диод Шоттки — это диод с малым падением напряжения.
варикап диод Это представляет варикап диод. Диод переменной емкости.
Светодиод Светодиод излучает свет, когда через него проходит ток.
Фотодиод Это символ фотодиода, который пропускает ток при воздействии света.

Конденсатор

Символ Имя Описание
Конденсатор Конденсатор используется для накопления электрического заряда. Он действует как короткое замыкание с переменным током и разомкнутая цепь с постоянным током.
Переменный конденсатор Символ представляет регулируемую емкость.

Источники

Символ Имя Описание
Источник напряжения Это символ источника напряжения, который генерирует постоянное напряжение.
Источник тока Это символ Источника тока, который генерирует постоянный ток.
Источник переменного напряжения Этот символ указывает на источник переменного напряжения.
Батарейная ячейка Это символ использования одной ячейки для генерации постоянного напряжения.
Батарея Это символ батареи, представляющей собой комбинацию двух или более элементов.
Управляемый источник напряжения Это символ источника постоянного напряжения, который дает регулируемое напряжение на выходе.
Управляемый источник тока Он представляет собой управляемый источник тока, который дает управляемый ток на выходе.

Символы счетчиков

Символ Имя Описание
Вольтметр Это символ, который показывает вольтметр, который используется для измерения напряжения.
Амперметр Он представляет собой амперметр, работа которого заключается в измерении тока в цепи.
Омметр Это символ омметра, который необходим для измерения сопротивления резистора.
ваттметр Это представляет собой измеритель мощности, который показывает потребляемую мощность.

Символы преобразователя и усилителя

Символ Имя Описание
Операционный усилитель Эта операция дает входной сигнал Amplify.
Аналого-цифровой преобразователь Это символ ATD, преобразующий аналоговый сигнал в цифровые числа.
Цифро-аналоговый преобразователь Это символ DTA, который преобразует цифровые числа в аналоговые сигналы.

Символы транзисторов

Символ Имя Описание
Биполярный транзистор NPN Это позволяет протекать току, когда высокий потенциал находится в основании (середине).
Биполярный транзистор PNP Это позволяет протекать току, когда низкий потенциал находится в основании (середине) символа.
Транзистор Дарлингтона Состоит из 2-х биполярных транзисторов. Имеет общий прирост произведения каждого прироста.
JFET-N транзистор Символ JFET N-канальный полевой транзистор.
JFET-P транзистор Это обозначение JFET P, транзистора с эффектом P-канала.
НМОП-транзистор Это условное обозначение MOSFET N-канального MOSFET-транзистора.
ПМОП-транзистор Это обозначение MOSFET P-канального MOSFET-транзистора.

Вспомогательные символы

Символ Имя Описание
ЗУММЕР Издавать жужжащий звук, когда через него проходит ток.
Электрический звонок Это символ колокольчика, который звонит при активации.
Предохранитель Предохранитель отключается, когда ток превышает пороговое значение — используется для защиты цепи от больших токов.
Автобус Символ шины содержит несколько проводов. обычно для данных/адреса.
Громкоговоритель Преобразование электрического сигнала в звуковые волны.
Микрофон Микрофон Преобразует звуковые волны в электрический сигнал.
Лампа/лампочка Это символ лампы, которая светится, когда через нее проходит ток.

Логические элементы и символы мультиплексора

Символ Имя Описание
Не ворота Это символ НЕ Врат. Выход 1, когда вход 0.
И Ворота Это символ Врат И. Выход 1, когда оба входа равны 1.
Ворота И-НЕ Это показывает вентиль И-НЕ, который выводит 0, когда оба входа равны 1. (НЕ + И).
ИЛИ Ворота Этот символ показывает или Gate, который выводит 1, когда любой вход равен 1.
XOR-ворота Символ XOR Gate, который выводит 1, когда входы разные. (Эксклюзивный или).
Мультиплексор Символ мультиплексора. Подключите выход к выбранной входной линии.
DE-мультиплексор Это показывает мультиплексор DE. Подключите выбранный выход к входной линии.
Оптопара Это показывает оптопару. Оптопара изолирует соединение с другой платой.

2.3. Таблица электрических символов и PDF

Мы создали PDF-файл таблицы электрических символов для печати, который вы можете загрузить и распечатать, если хотите получить краткий справочник. Вы можете скачать файл, нажав на изображение ниже.

Щелкните изображение, чтобы загрузить таблицу электрических символов в формате PDF

3. Советы экспертов по использованию символов электрических схем

Таким образом, в восходящей таблице показаны все символы электрических схем и электронные символы, которые необходимы для создания принципиальной схемы, с их названием и описанием. Теперь вы можете легко нарисовать любую электрическую схему с помощью этого символа.

Вот советы по использованию этих символов.

3.1 Используйте профессиональный инструмент для построения электрических схем

Если вы хотите максимизировать свою эффективность и создавать визуально привлекательные диаграммы, рассмотрите возможность использования EdrawMax Online. Откройте EdrawMax Online и сначала перейдите в библиотеку, затем нажмите на файл Electrical. Там вы получите названия всех компонентов, выберите, что вам нужно взять.

3.2 Настройка символов или импорт символов

Если вы не нашли нужный символ в этой библиотеке символов EdrawMax, вы также можете использовать линии и другие инструменты рисования для создания символов или просто загрузить свой символ в библиотеки.

Вот видео, чтобы узнать, как настроить символы и библиотеки в EdrawMax.

4. Дополнительные вопросы об электрических символах

1. Какие основные электрические символы?

В электротехнике обычно используются пять символов: переключатель, провод, контактор, двигатель, трансформатор. Эти символы можно использовать на любых электрических чертежах. Переключатели используются для ВКЛ/ВЫКЛ любой цепи управления. Контакторы используются для ВКЛ/ВЫКЛ любого электрического оборудования с помощью электрических сигналов. Провод используется для соединения одного электрического компонента с другим. Двигатель является основным символом в электротехнике, который используется для вращения любого оборудования. Трансформатор — это оборудование, которое используется для преобразования напряжения ВВЕРХ/ВНИЗ.

2. Зачем нам нужна электрическая схема?

Если нам нужно сделать стартер для работы любого двигателя, нам нужна однолинейная схема стартера. В стартовом розыгрыше указаны все символы компонентов. По чертежу электрик без труда разберется в его разводке для установки любого пускателя. При устранении неполадок роль электрической схемы очень важна, потому что без чертежа очень сложно определить проблему.

3. Что такое электрическая однолинейная схема?

Определение электрической однолинейной схемы — это электрическая схема или чертеж электрической системы, который представляет собой компонент системы электроустановки.
