Схема работы трехходового крана: устройство, принцип действия и назначение

устройство, принцип действия и назначение

Содержание статьи:

  • Назначение и области использования
  • Принцип работы и устройство трехходового крана для систем отопления
  • Виды
  • Как выбрать
  • Монтаж
    • Безнапорный коллектор или гидравлический разделитель
    • Прямое подключение к источнику тепла
    • Регулятор перепада давления

Для того, чтобы перенаправлять потоки жидкости в системах водоснабжения или отопления, используют трехходовые клапаны. Они действуют подобно железнодорожной стрелке, подключая к входному патрубку один или другой выходной. Такие краны могут полностью переключать поток воды, а могут плавно регулировать распределение между двумя контурами.

Назначение и области использования

Трехходовые клапаны применяются в следующих областях:

  • В магистральных тепловых сетях. С помощью устройства к основному потоку теплоносителя добавляют некоторое количество из обратного контура. Это делают, когда нужно понизить температуру прямого потока без изменения напора и режима работы бойлера. Краны оснащают электромагнитным приводом или термочувствительным сенсором.
  • В бытовых системах отопления. Используется термостатический привод, посредством которого регулируют температуру теплоносителя, направляемого, например, в оборудование «теплого пола» или в настенные батареи. Установка модуля дистанционного управления значительно упрощает контроль над микроклиматом. Точное управление температурой жидкости в возвратном трубопроводе позволяет существенно снизить расходы на отопление. Это помогает также ограничить максимальную температуру теплого пола, защищая его от перегрева.

Рисунок 1. Схема включения трехходового крана в систему отопления

  • Для водоснабжения при регулировании температуры воды. Самый известный пример- это обычный смеситель.
  • Для водоподготовки. Для переключения контура протекания воды в обход фильтра на время сервисных работ, например, по замене картриджей.

Используются трехходовые клапаны и в трубопроводах технологического назначения, везде, где требуется временно или постоянно перенаправлять потоки жидкостей или газов, а также смешивать такие потоки в определенных пропорциях.

Принцип работы и устройство трехходового крана для систем отопления

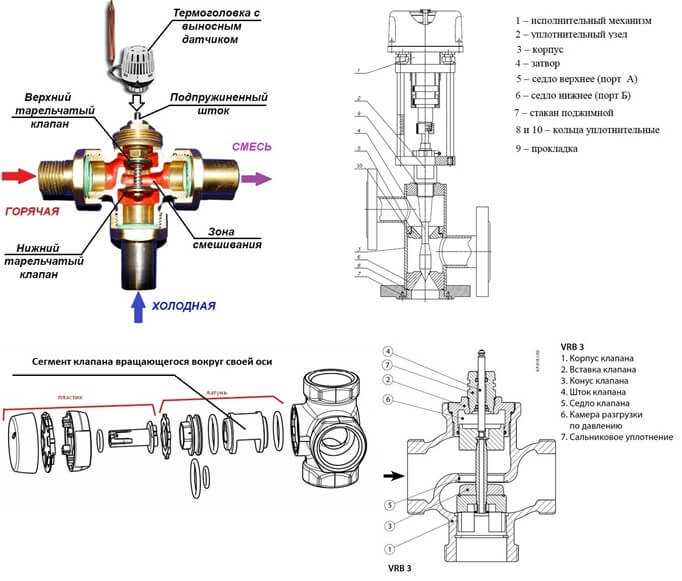

В основе конструкции трехходового крана лежит обычный Т-образный тройник. Два входящих патрубка (на схеме справа и сверху) служат для подачи холодной и горячей воды. Выходящий патрубок (на схеме слева) отводит смешанный поток. В центральной камере на оси вращается регулирующий сектор, частично перекрывающий входящие патрубки. На рисунке видно, как работает секторный трехходовый кран

Рисунок 2. Принцип работы секторного клапана

 Перекрытие может составлять от 0 до 100%. Особенность конструкции в том, что чем больше открывается просвет для одного из входящих патрубков, тем меньше становится просвет для другого. Если сектор стоит в среднем положении, пропускается по 50 % каждого потока. Смещая сектор, например, к верхнему патрубку, можно получать пропорции холодная/горячая:

  • 45/55%;
  • 40/60%;
  • 20/80%.

И так далее до полного перекрытия холодной воды (0/100%), в этом случае в выходной патрубок будет поступать только горячая вода

Управление клапаном может осуществляться вручную и помощью биметаллического термостатического устройства.

Рисунок 3. Схема работы клапана с термостатическим управлением.

*

Такую функцию можно выполнить и с помощью двух двухходовых кранов и обычного тройника, используемых совместно. Именно так происходит в двухвентильных смесителях. Чтобы обеспечить постоянный напор и точно управлять пропорцией смешения горячего и холодного потока, следует обеспечить открывание двух кранов в противофазе (один открывается- другой пропорционально закрывается), например, насадив их на единую ось.

Виды

Трехходовые клапаны разделяются на две большие группы. Они могут быть:

  • Разделительные. Служат для пропорционального разделения входящего потока на два выходящих.
  • Смесительные. Предназначены для смешивания двух входящих потоков в один суммирующий

Рисунок 4. Схема работы смесительного и разделительного трехходового клапана

Из схемы видно, что конструкция смесительного и разделительного клапана практически идентична. Различаются они лишь направлениями потоков. При правильном монтаже смесительный клапан буде работать и в качестве разделительного. Нужно только правильно настроить систему управления. В случае ручного управления никаких проблем не будет. Сложнее, но также возможно будет настроить и электронное управление. А вот термостатический модуль управления в случае подключения по разделительной схеме будет распределять потоки в зависимости температуры входящего потока. Это придется учитывать при проектировании системы отопления.

Сколько положений имеет секторный кран с электроприводом, показано на рис. 5

Рисунок 5. Варианты использования крана с электроприводом

Кроме секторных трехходовых кранов, выпускаются также и седельные. Принцип действия у них такой же, но имеются конструктивные различия.

Рисунок 6. Седельный, или шаровый тип крана

Смесительный седельный кран имеет двигающийся на штоке шарообразный рабочий орган, он запирает по очереди седла, через которые в камеру и далее в выходной патрубок проходят смешиваемые потоки. Разделительный клапан снабжен двумя рабочими органами, закрепленными на едином штоке и перекрывающие выходные потоки. Чем больше перекрыт один, тем больше открыт другой. Седельные клапаны не могут быть взаимозаменяемыми.

Кроме того, трехходовые устройства подразделяются по способу управления:

Электрические. Сектор поворачивается с помощью электродвигателя с редуктором. Такие устройства подключаются к компьютеризированной системе управления, считывающей показания датчиков температуры и в соответствии со встроенным алгоритмом управляющей потоком.

Рисунок 7. Кран с электроприводом

*

  • Ручные. Применяются в простых схемах с постоянной пропорцией распределения или смешения потоков. Угол поворота сектора выставляется вручную поворотом маховика.

Рисунок 8. Ручное управление

  • Термостатические. Управление осуществляется автономным термостатом. Его устанавливают на определенную температуру при настройке системы, в дальнейшем он самостоятельно поддерживает ее, перепуская часть входящего потока из радиатора по обходному патрубку (байпасу).

Рисунок 9. Трехходовой кран Esbe с термостатическим управлением

При необходимости поворотом маховика можно изменить заданную температуру. Часто устанавливается на входе радиаторов отопления для подстройки комфортной температуры в каждой комнате.

Как выбрать

*

Выбирая трехходовой кран, необходимо учитывать несколько параметров. В процессе выбора хорошо заручиться помощью опытного инженера-сантехника.

Прежде всего нужно оценить назначение устройства- разделительный или смесительный. Следующим шагом следует определить место установки на схеме системы, а также способ управления устройством. Если планируется автоматизированное управление отоплением, надо решить, каким образом будет управляться данный кран- электроприводом, термостатом или вручную.

Далее анализу подлежат следующие технические характеристики:

  • Пропускная способность магистрали. Это объем жидкости, проходящий за единицу времени. Пропускная способность крана должна быть не меньше. Слишком маленький просвет создаст нежелательное сопротивление потоку и затруднит работу всей системы.
  • Максимальное и рабочее давление. Также должно соответствовать расчетным величинам для системы отопления.
  • Присоединительные размеры. Если точного соответствия диаметров достичь не удалось, то применяют переходники-фитинги.
  • Диапазон регулировки рабочих температур.

Руководствуясь перечисленными параметрами, нужно отобрать из десятков рыночных предложений несколько моделей, соответствующих заданным требованиям.

На этом этапе настает время сравнивать цену, гарантийный срок, доступность сервиса и, конечно, репутацию фирмы- производителя. Гарантированным качеством обладают такие лидеры рынка, как:

  • Honeywell. Американская компания второе столетие производит, поставляет, монтирует и обслуживает широкий спектр компонентов и целых систем управления отоплением, вентиляции, безопасностью.
  • Esbe. Шведская фирма также более 100 лет поставляет точные и очень надежные клапана, арматуру и компоненты систем, специализируясь на отопительной технике. Скандинавские традиции тщательной и высококачественной работы сочетаются с инновационными подходами к конструированию.
  • Valtec- Российско- итальянское предприятие удачно совмещает высокое итальянское качество с семилетней гарантией и доступными ценами. Полностью локализованное производство с европейской системой контроля качества не давно появилось на рынке, но уже успело завоевать популярность.

На рынке присутствует также множество поставщиков, не успевших завоевать столь безупречную репутацию. Экономия на стоимости клапана может в дальнейшем привести к его нестабильной работе, повышенным расходам или даже к выходу из строя всей системы.

Монтаж

Обычно при монтаже трехходовых кранов выбирают одну из типовых, хорошо отработанных схем.

Безнапорный коллектор или гидравлический разделитель

В такой схеме в контуре №2 предусмотрен насос, обеспечивающий циркуляцию теплоносителя. Его обозначение- два синих равносторонних треугольника, соединенных вершинами.

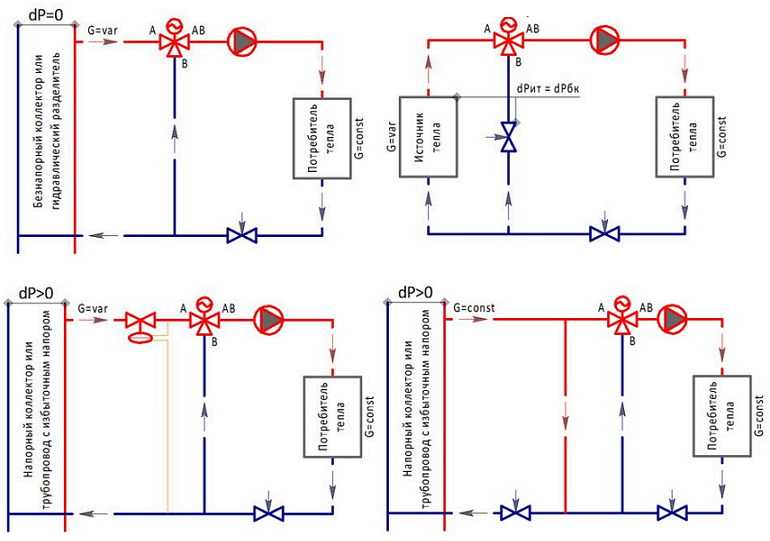

Рисунок 10. Схема монтажа с безнапорным коллектором

Прямое подключение к источнику тепла

*

Важно! Если кран подключается непосредственно к бойлеру на байпасе, подключенному к патрубку В, перед манометром придется смонтировать клапан с гидравлическим сопротивлением, равным сопротивлению источника тепла.

Рисунок 11. Прямое подключение к источнику

В противном случае начнутся колебания расхода теплоносителя на участке A-B. Они будут вызываться колебаниями штока.

Регулятор перепада давления

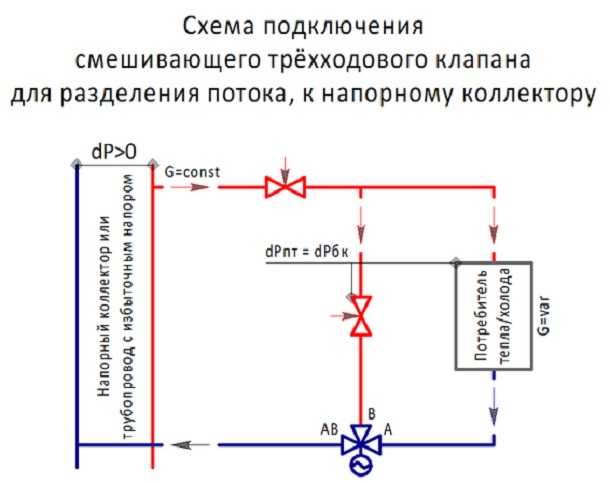

В случае высокого давления со стороны источника тепла между напорным коллектором и клапаном устанавливается манометрический дросселирующий регулятор, компенсирующий избыточный напор теплоносителя.

Рисунок 12. Схема с дросселирующим регулятором

Специалисты применяют и другие схемы подключения, исходя из назначения системы и соотношения параметров источника тепла, трубопроводной системы, клапана и потребителя.

Кран трехходовой нержавеющий. Принцип работы крана шарового

26 Окт Кран трехходовой нержавеющий. Принцип работы крана шарового

Posted at 09:13h
in справочник
by AISI304

Как правильно выбрать кран из нержавеющей стали? Какие его особенности и на что обращать внимание при покупке?

Принцип работы

Весьма очевидно, что трехходовой кран шаровой нержавеющий составляет часть линейки запорно-регулирующей арматуры. В отличии от двух или трех составных, данный кран позволяет перераспределять поток жидкости в нужном направлении. На каждом кране сверху нарисованы красные стрелки. Они обозначают направление движения жидкости внутри изделия. Благодаря им вы всегда сможете догадаться, как правильно устанавливать кран.

Разновидности кранов нержавеющих

Даже визуально можно понять, что конструкция трехходового крана напоминает тройник резьбовой, в котором установили поворотный механизм. Разделяют два вида кранов:
— Г-порт
— Т-порт

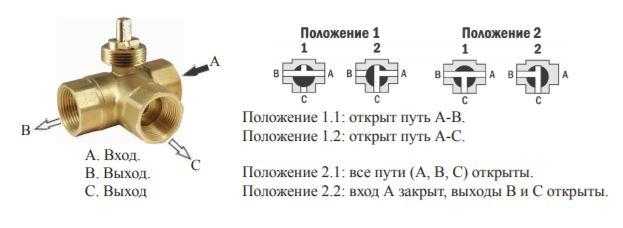

Ниже будет представлена фотография, на которой изображен принцип действия каждого из видов. Поэтому, вы уже сами определяете под свои потребности, какой из них вам подходит больше всего. В любом случае. внутри каждого из них предусмотрено наличие шара, с помощью которого и происходит изменение потока жидкости из одной трубы в другую. Что касается присоединения к трубе, то данные краны изготавливаются исключительно с внутренней резьбой по стандарту ГОСТ. Есть конечно исключения, но они уже касаются кранов трехходовых по стандарту DIN или SMS. Но это специфические изделия и про них мы не будем говорить.

Управление кранов

По умолчанию все краны изготавливаются для «ручного» управления, то есть на них стоит обычная ручка-рычаг. Но некоторые производители пошли дальше и приделывают к кранам еще специальную подставку для электроприваода. Это позволяет управлять краном уже элктро или пневмоприводом. Если вам нужен именно такой, то советуем лишний раз переспросить у менеджера, какой именно сейчас есть кран на складе – с площадкой для привода или без. Так как из-за разной поставки партии продукции, могут быть и разные краны.

Основные особенности

Прежде всего вам необходимо заглянуть в раздел с технической информацией, чтобы ознакомится с габаритными размерами данного изделия. Его можно найти по данной ссылке. Далее будем подбирать необходимые диаметр. А размерный ряд у нас обширный и состоит из: Ду 6, 8, 10, 15, 20, 25, 32, 40, 50. Как видим, есть между чем выбрать.

Таблица с размерами

Далее определяемся с типом изделия – Г-порт или Т-порт (см. картинку с описанием выше). И в последнюю очередь определяемся с маркой стали. Будет это нержавеющая сталь AISI304 или AISI316 решать вам, а точнее нужно точно знать какая именно будет рабочая среда в трубопроводной системе. Ну а от марки стали будет напрямую зависеть и цена крана трехходового нержавеющего.
Выбрать и купить кран трехходовой из нержавеющей стали можно в разделе «Кран трехходовой». Если у вас еще остались вопросы, то наши менеджера постараются на все ответить. Свяжитесь с ними по электронной почте или телефону.

P.s. Все фото и видео продукции на сайте сделаны нами собственноручно, а не скачаны с интернета. Поэтому вы получаете именно то, что на них изображено.

Свяжитесь с нами удобным для вас способом



КАРТА ПРОЕЗДА           НАПИШИТЕ НАМ           ПОЗВОНИТЕ НАМ

Кран трех ходовой нержавеющий Ду 15 AISI316: фото



Трехворотные шариковые схемы потока клапана

Опубликовано: 6 сентября 2018 г.
Одноходовые шаровые краны являются наиболее распространенными типами шаровых кранов. Трехходовые шаровые краны особенно полезны, поскольку их можно настроить таким образом, чтобы упростить управление потоком газа и жидкости. Например, их можно использовать для перенаправления потока нефти из одного резервуара в другой.

Наши онлайн-каталоги и каталоги клапанов в формате PDF обеспечивают доступ к большому разнообразию миниатюрных клапанов, типов соединений, материалов и размеров.

Получить PDF-файл этой статьи

Трехходовые шаровые краны могут

  • Отрезать или перекрыть поток
  • Переключение потока между двумя разными источниками
  • Объединить поток из двух разных источников
  • Альтернативный поток между двумя разными пунктами назначения
  • Перенаправление потока из одного источника в другой пункт назначения
  • Разделить поток, поступающий из одного источника, между двумя исходящими пунктами назначения

В этом посте основное внимание уделяется основным различиям конструкции между L-образным (L-образным) и Т-образным (T-образным) потоком в трехходовых шаровых кранах. Я также опишу некоторые способы использования положения рукоятки в сочетании с диапазоном поворота рукоятки для управления потоком через типичные конструкции трехходовых шаровых кранов.

В дополнение к электронной книге этой статьи в формате PDF ISM также предлагает новый связанный справочный ресурс. Это наша схема трехходовых шаровых кранов .

Типичный трехходовой шаровой кран с рукояткой, вращающейся параллельно плоскости портов клапана, вид спереди. Их также называют клапанами горизонтального типа, горизонтальной версии, горизонтального прохода и боковой версии.

Вид спереди трехходового шарового крана другого распространенного типа. Он имеет ручку, которая поворачивается под прямым углом к ​​плоскости портов клапана. Их также называют вертикальной версией, вертикальным типом, вертикальным отверстием, вертикальными и вертикальными тройниками.





Чем трехходовой шаровой кран отличается от двухходового шарового крана?

Краны шаровые двухходовые широко используются в качестве запорной арматуры для газов или жидкостей (сред), движущихся по замкнутым трубным или трубопроводным системам. Это связано с их простотой и надежностью. Двухходовые клапаны имеют два порта или отверстия, через которые к клапану подсоединяется трубка или трубка. Шар в двухходовых шаровых кранах имеет единственное прямое отверстие, через которое жидкость или газ (среда) проходит через клапан.

Не уверены, подходит ли трехходовой шаровой кран для вашей области применения? Получите несколько советов и идей по выбору миниатюрных шаровых кранов .

Поток через шаровой клапан со стандартным портом несколько ограничен, поскольку отверстие в шаре внутри клапана меньше диаметра труб, подсоединенных к портам клапана. Одним из вариантов уменьшения или устранения сопротивления потоку через шаровой кран является использование полнопроходного шарового крана.

Узнайте больше о полнопроходных шаровых кранах и стандартных шаровых кранах . В этом сообщении блога описываются различия между полнопроходными или полнопроходными шаровыми кранами и стандартными проходными клапанами. Он также включает список часто задаваемых вопросов, описывающих некоторые основы проектирования шаровых кранов.

Модульные обратные клапаны

Мы подняли подпружиненные обратные клапаны на совершенно новый уровень. Смешивайте и подбирайте дюймовые и метрические соединения. Посмотреть видео.



Трехходовые шаровые краны имеют три порта или патрубка для трубы. Как правило, трехходовые клапаны могут решать более сложные задачи управления потоком, чем двухходовые клапаны. Это делает их полезными для многих типов технологических приложений.

Например, один тип трехходового шарового крана можно использовать для смешивания очищенной воды из одного источника с концентратом сока из другого источника. Немного другая конструкция трехходового клапана может перенаправлять поток топлива из одного бака в другой, но при этом иметь возможность полностью перекрыть поток топлива, если это необходимо.

При выборе правильного трехходового шарового крана важно понимать основные варианты конструкции трехходового крана и планировать, как будут использоваться клапаны. Во-первых, некоторые основы.


Что такое трехходовой шаровой кран?

Трех-, четырех- и пятиходовые шаровые краны называются многоходовыми кранами. Трехходовой шаровой кран является наиболее распространенным многоходовым шаровым краном. Трехходовой шаровой кран имеет три порта или отверстия, которые соединены с трубопроводом или трубкой для прохождения потока газа или жидкости (среды). Эти порты обычно описываются как один впускной и два выпускных порта или один выпускной и два впускных порта в зависимости от направления потока через клапан.

Трехходовые шаровые краны популярны, потому что они представляют собой экономичный и простой способ обеспечения как перекрытия, так и управления направлением потока в одном корпусе клапана.

Шаровой кран. Узнайте о плавающих шаровых кранах и шаровых кранах с креплением на цапфе в HardHat Engineer. о конструкции трехходового шарового крана.

Управление потоком через трехходовой клапан осуществляется с помощью комбинации настройки трубопровода, поворота рукоятки шара клапана и пути потока через шар клапана (отверстие шара или отверстия).

Используя правильный тип клапана и настройку, поток можно контролировать способами, которые удовлетворяют одному или нескольким различным технологическим требованиям, таким как

  • Полное перекрытие потока
  • Смешанный поток из двух разных источников
  • Перенаправление потока с одного адресата на другой
  • Разделить поток из одного источника между двумя разными пунктами назначения
  • Поочередно блокировать поток в одном направлении, позволяя потоку продолжаться в другом

Существует одно простое, но ключевое внутреннее конструктивное отличие, которое определяет возможности трехходового шарового крана. Это важное конструктивное отличие заключается в схеме потока или форме порта через шар внутри клапана. Большинство трехходовых шаровых кранов имеют шары клапанов со схемами потока в форме заглавной буквы L (L-образный поток, L-образный поток, L-образный порт, два направления) или заглавной буквы T (T-образный поток, T-образный поток, T). -порт, три направления).

Я опишу основы трехходовых шаровых кранов как с L-образным, так и с Т-образным потоком, но сначала я опишу шаровые краны с L-образным потоком. Четкое понимание L-образного потока значительно облегчает понимание T-образного потока.







Пути потока шаров клапана L-образной формы имеют форму заглавной буквы L

Типичный шар клапана L-образной формы

Обратите внимание, что паз штока для поворота этого шара клапана находится сверху. Это означает, что шар изготовлен для трехходового клапана горизонтального типа. Если бы он предназначался для клапана вертикального типа, прорезь штока располагалась бы напротив одного из отверстий (отверстий на пути потока шара).

L-образные формы потока, иногда называемые 90-градусными шарами, чаще всего используются для обеспечения потока из одного общего впускного отверстия в одно из двух разных выпускных отверстий. Вот почему трехходовые шаровые краны L-образной формы часто называют отводными клапанами.

Что такое отводной клапан?

Отводные, селективные или направляющие клапаны — это альтернативные названия, используемые для шаровых кранов L-образной формы. Это связано с тем, что эта конструкция клапана широко используется для отклонения или изменения потока, выходящего через один из двух разных выходов или портов клапана. Ручные трехходовые шаровые краны L-образной формы, используемые в качестве отводных клапанов, обычно устанавливаются с нижним портом корпуса клапана в качестве общего или входного порта.



В этом трехходовом шаровом кране L-образной формы имеются два пути потока: слева или справа

Шаровые краны L-образной формы

с ручками, которые могут поворачиваться на 90 градусов (четверть оборота ручки), также называются двухпозиционными клапанами. Они могут отводить поток как влево, так и вправо одним поворотом рукоятки на 90 градусов.

Серия PMBV – шаровые отводные краны (спецификация) от ISM
Пластиковые трехходовые шаровые краны серии PMBV представляют собой типичные шаровые краны с L-образным проходом, предназначенные для использования в качестве отводных клапанов без положения отсечки.

Когда их ручкам разрешен дополнительный поворот на 90 градусов, всего 180 градусов (половина оборота ручки), они могут полностью остановить поток. Их обычно называют трехпозиционными клапанами.

Если размах поворота рукоятки не ограничен встроенными упорами рукоятки клапана, шаровой кран L-образной формы также можно поворачивать либо на 270 градусов (поворот рукоятки на три четверти), либо на 360 градусов (полный оборот ручки). Эта свобода вращения обеспечивает два возможных положения отключения.



Трехходовой горизонтальный шаровой кран L-образной формы имеет два возможных запорных положения.

В случае четырехпозиционного клапана эти два положения отключения клапана отстоят друг от друга только на 90 градусов или на четверть оборота.



Большинство клапанов горизонтального типа L имеют рукоятки, угол поворота которых ограничен 180 градусами. Это обеспечивает три варианта потока:

  • Левый поток
  • Правый поток
  • Отрезать или перекрыть поток

Опять же, этот тип трехходового шарового крана L-образной формы потока обычно называют трехпозиционным клапаном.



Вид спереди типичного трехходового шарового крана с вертикальным L-образным потоком Схемы потока

Вертикальные трехходовые шаровые краны с L-образным потоком имеют два возможных пути потока и два возможных положения закрытия.



У шарового крана L-образного вертикального типа нижний или общий порт всегда открыт. Поворот рукоятки клапана на 180 градусов (пол-оборота) отклоняет поток либо влево, либо вправо (см. предыдущие изображения). Если клапан повернут только на 90 градусов (четверть оборота) в любом направлении, рукоятка обращена либо к передней, либо к задней части клапана. В этих положениях рукоятки поток через клапан перекрывается.

Многие вертикальные Г-образные проточные клапаны имеют рукоятки, которые можно поворачивать только на 180 градусов, т.е. на пол-оборота. Это обеспечивает все три варианта: левый поток, правый поток и одно выключенное положение.

  • Серия BVPM – шаровые краны с внутренней резьбой NPT (спецификация) из ISM
    Серия латунных миниатюрных клапанов вертикального типа BVPM включает трехходовые шаровые краны. Эти трехходовые клапаны представляют собой типичные шаровые краны с L-образным отверстием и поворотом на 180 градусов, предназначенные для использования в качестве отводных клапанов с одним отсечным положением.
  • Серия BLV – Шаровые краны с внутренней резьбой NPT (спецификация) от ISM
    Серия латунных миниатюрных кранов вертикального типа BLV включает трехходовые шаровые краны. Эти трехходовые клапаны представляют собой типичные шаровые краны с L-образным отверстием и поворотом на 180 градусов, предназначенные для использования в качестве отводных клапанов с одним отсечным положением.
  • Серия PBV3 – 3-ходовые шаровые краны (спецификация) , 3-ходовые шаровые краны серии PBV3 – монтаж на панели Шаровые краны (спецификация) от ISM
    Эти миниатюрные пластиковые краны вертикального типа представляют собой типичные шаровые краны с L-образным портом и поворотом на 180 градусов, предназначенные для использования в качестве отводных клапанов плюс одно положение отсечки.

Хотите узнать больше о плюсах и минусах пластиковых и металлических шаровых кранов?

Давайте более подробно рассмотрим L-образный поток горизонтального типа

В этом горизонтальном трехходовом шаровом кране L-образного потока положение рукоятки по умолчанию обеспечивает поток между общим портом клапана внизу и левым клапаном. порт.

Если рукоятку клапана повернуть против часовой стрелки на 90 градусов, шар L-образного потока внутри клапана также повернется 90 градусов против часовой стрелки. Затем он отклоняет поток вправо. Теперь поток проходит между общим или нижним портом и правым портом.



Что представляют собой двухпозиционные шаровые краны L-образной формы?

Здесь начинаются некоторые сложности. Базовый трехходовой шаровой кран L-образной формы (см. выше) часто ограничен только поворотом рукоятки на 90 градусов. Этот очень простой трехходовой шаровой кран обычно называют двухпозиционным. Его также называют отводным, селективным или направляющим клапаном.



Какое значение имеют ручки для трехходовых шаровых кранов?

Ограничения на угол поворота рукоятки шарового крана устанавливаются с помощью ограничителей рукоятки (красные стрелки). Обычно это продолжение рукоятки и верхней части корпуса клапана. Они функционируют, препятствуя вращению ручки. Эти упоры предотвращают поворот рукоятки за пределами установленного диапазона движения.



Упоры рукоятки, встроенные в этот клапан, и его ручка (красные стрелки) мешают движению рукоятки клапана, ограничивая ее до 90-градусный поворот.



Трехпозиционные шаровые краны L-образной формы

Также доступны трехпозиционные трехходовые шаровые краны L-образной формы. У них есть ограничение на поворот ручки на 180 градусов.

В такой конструкции положение рукоятки может начинаться с свободного пути потока между нижним портом и левым портом (положение 1). Поворот рукоятки клапана на 90 градусов против часовой стрелки во второе положение по-прежнему позволяет потоку проходить через клапан, но на этот раз поток проходит между нижним портом и правым портом.

Поворот клапана еще на 90 градусов против часовой стрелки, всего 180 градусов (положение 3), отключает весь поток через клапан. Такие шаровые краны L-образной формы обычно называют трехпозиционными: исходное положение, поворот на 90 градусов и поворот на 180 градусов.

180-градусный (трехпозиционный) L-образный трехходовой шаровой кран имеет два направления потока и одно положение отсечки.



Четырехпозиционные шаровые краны L-образной формы

Когда ручка вращает шар клапана 90 градусов против часовой стрелки (положение 2), путь потока изменяется, и теперь поток может проходить между нижним общим портом и правым портом.

Поворот рукоятки еще на 90 градусов против часовой стрелки (положение 3), на 180 градусов от исходного положения, повернет шар клапана в положение, при котором поток между любым из портов клапана невозможен, и этот клапан теперь «закрыт». ‘.

Если ручку можно повернуть еще на 90 градусов против часовой стрелки (позиция 4), всего 270 градусов, шар клапана все равно не будет пропускать поток, и клапан все равно будет закрыт.

Поворот ручки этого клапана еще на 90 градусов против часовой стрелки, всего 360 градусов, возвращает его в исходное исходное положение. Поток снова может проходить через клапан между нижним общим портом и левым портом.

В целом трехходовые шаровые краны описываются по их характеристикам:

  • Схемы потока (L-образная или Т-образная схема потока)
  • Ориентация ручки (горизонтальная или вертикальная)
  • Сколько 9Повороты или положения на 0 градусов разрешены рукояткой

Типичные варианты положения рукоятки указаны в описаниях клапанов:

  • Два положения (90 градусов)
  • Три положения (180 градусов)
  • Четыре положения (270 или 360 градусов)

Для многих шаровых кранов L-образной формы дополнительная гибкость обычно обеспечивается за счет возможности изменения положения рукоятки. Эти клапаны имеют ручки, которые можно снять со штока клапана, а затем снова прикрепить в другом исходном положении.

Далее я хотел бы описать основы трехходового шарового крана Т-образной формы потока.



Пути потока шара T-образной формы имеют форму заглавной буквы T

Типичный шар клапана T-образной формы

Обратите внимание, что паз штока для поворота этого шара клапана находится сверху. Это означает, что шар изготовлен для трехходового клапана горизонтального типа. Если бы он предназначался для клапана вертикального типа, паз штока располагался бы напротив дна или общего отверстия.



Т-образные проточные шары, иногда называемые 180-градусными шарами, широко используются для двух впускных потоков и их объединения для вытекания через одно общее выпускное отверстие. В зависимости от требований процесса возможно и обратное. То есть разделить поток, поступающий из одного общего порта, на два исходящих потока, каждый из которых выходит из клапана через отдельный порт клапана.

Т-образные клапаны потока не ограничиваются только разделением или разделением потока. Они также могут действовать как расходные клапаны L-образной формы и перенаправлять поток из одного выпускного отверстия в другое.

Как и клапаны L-образной формы, проточные клапаны T-образной формы меняют направление потока поворотом рукоятки на четверть оборота. В зависимости от допустимого диапазона движения рукоятки они могут обеспечивать отводной поток, смешанный или разделенный поток, а также прямоточный поток.

В одном важном аспекте шаровые краны с Т-образным типом потока сильно отличаются от шаровых кранов с L-образным типом потока. Типовые Т-образные проточные клапаны не могут обеспечить отсечное управление. Они могут либо ограничивать поток через любые два из трех портов клапана, либо пропускать поток через все три порта клапана одновременно. Вот почему шаровые краны с Т-образным потоком иногда называют смесительными клапанами.



Что такое смесительный клапан?

Смесительные клапаны — это альтернативные названия, используемые для шаровых кранов Т-образной формы. Это связано с тем, что эта конструкция клапана широко используется для смешивания или объединения потоков, поступающих из двух разных источников. Обычные ручные трехходовые шаровые краны Т-образной формы, используемые в качестве смесительных клапанов, обычно устанавливаются с нижним портом корпуса клапана в качестве общего выходного порта.

Как и в шаровых кранах L-образной формы, каждый поворот рукоятки на 90 градусов изменяет направление потока через клапан. И, как и в клапанах Г-образной формы, повороты рукоятки могут быть ограничены конструкцией с помощью упоров рукоятки.



Трехходовой шаровой кран горизонтального типа с Т-образным потоком имеет четыре возможных пути потока.

Обратите внимание, что каждое изменение схемы потока слева направо соответствует одному повороту рукоятки на 90 градусов против часовой стрелки. Каждый поворот ручки вызывает соответствующий поворот шара клапана на 90 градусов. Это изменяет путь потока через клапан.



Т-образные проточные каналы для трехходовых шаровых кранов вертикального типа

Т-образный шаровой кран вертикального типа немного отличается от кранов горизонтального типа. У вертикальных Т-образных клапанов нижний или общий порт всегда открыт. Поворот рукоятки клапана на 180 градусов не меняет направление потока. Если клапан повернут только на 9Однако при 0 градусов в любом направлении, когда рукоятка обращена либо к передней, либо к задней части клапана, поток отключается.

Загрузите бесплатную диаграмму путей потока трехходовых шаровых кранов ISM в формате PDF для удобства использования.



Схемы течения типового трехходового шарового крана вертикального типа с Т-образным потоком

Вертикальные трехходовые шаровые краны с Т-образным потоком имеют один возможный путь потока и одно возможное положение закрытия. Исходное положение рукоятки слева. Слева направо каждое изображение представляет собой 9Поворот рукоятки клапана на 0 градусов против часовой стрелки.

Большинство Т-образных расходных клапанов вертикального типа имеют рукоятки, которые могут поворачиваться только на 90 градусов (одно положение) или на 180 градусов (два положения). Обеспечивает оба варианта потока:

  • Отсечка потока
  • Поток между всеми тремя портами

Т-образные проточные клапаны вертикального типа иногда называют клапанами с тройником или клапанами с шарами на тройнике.



Общее применение шарового крана с L-образным отверстием:

Отводные клапаны, запорные клапаны, перепускные клапаны, клапаны выбора, направляющие клапаны

  • Перенаправление потока из одного резервуара в другой резервуар
  • Изменить источник потока с одного насоса на другой насос
  • Изменить источник потока с одного резервуара на другой резервуар
  • Отвод потока от чиллера или нагревателя для удовлетворения сезонного спроса
  • Отключить весь поток, сохраняя при этом возможность выбора между двумя пунктами назначения потока или двумя источниками потока



Общее применение шара с Т-образным отверстием:

Пробоотборные клапаны, продувочные клапаны, смесительные клапаны, перепускные клапаны, клапаны постоянного потока

  • Объединение потока из двух разных источников
  • Разделить поток между двумя разными пунктами назначения
  • Переменный поток между двумя разными источниками
  • Разрешить смешивание потоков из двух разных источников
  • Альтернативный поток между двумя разными пунктами назначения



Заключение

Как правило, трехходовые шаровые краны описываются на основе их схемы потока (L-образная или T-образная схема потока), ориентации рукоятки (горизонтальный тип или вертикальный тип) и количества поворотов рукоятки на 90 градусов. для поворота:

  • Два положения (90 градусов)
  • Три положения (180 градусов)
  • Четыре положения (270 или 360 градусов)

В зависимости от того, как просверлен шар клапана и конфигурации трубопровода, потоки газа и жидкости могут быть отведены, смешаны, заблокированы в одном направлении или полностью перекрыты. Многопортовые клапаны экономят место и позволяют отказаться от дополнительного тройника и клапана. Понимание основных вариантов конструкции трехходового шарового крана упрощает выбор правильного трехходового крана и упрощает планирование его установки.



Другие похожие записи в блоге

  • 7 советов по выбору миниатюрного шарового крана >>
    Нужен небольшой шаровой кран, но вы не знаете, что важно? Получите советы и информацию, которые помогут вам быстро начать сужение вариантов. Узнайте больше о конструкциях, спецификациях, материалах и многом другом.

  • Пять советов по выбору правильного клапана >>
    Ознакомьтесь с некоторыми советами по выбору правильного типа клапана для вашей области применения. Выбор правильного клапана начинается с понимания роли, которую он играет. Знание его назначения и еще нескольких ключевых соображений упростит и ускорит любой процесс выбора клапана.

  • Полнопроходные шаровые краны по сравнению со стандартным проходом >>
    Различия между полнопроходными или полнопроходными шаровыми кранами и стандартными проходными клапанами. Включает часто задаваемые вопросы, описывающие некоторые основы конструкции шарового крана.

  • Миниатюрные шаровые краны: пластик, латунь или нержавеющая сталь? >>
    Обзор того, что важно при выборе материала корпуса шарового крана. Температура, давление и коррозионная стойкость являются ключевыми факторами при выборе между пластиком и металлом. Когда металл определенно является подходящим вариантом, наиболее распространенными металлами корпуса мини-шарового крана являются латунь и нержавеющая сталь. У каждого есть свои плюсы и минусы.

  • Прессованная, кованая или холоднотянутая латунь для миниатюрных клапанов >>
    Обзор формования, обработки и придания формы латуни для изготовления миниатюрных шаровых и обратных клапанов. Латунь — отличный выбор материала для миниатюрных клапанов. Узнайте больше о том, почему латунь является таким полезным металлом для изготовления клапанов. В этом посте также рассматриваются некоторые основы наиболее важных методов промышленной штамповки латуни.

  • Материалы из нержавеющей стали для миниатюрных регулирующих клапанов >>
    Материалы из нержавеющей стали прочны, устойчивы к давлению и температуре, прочны, менее реактивны и более долговечны, чем чугун, ковкий чугун, латунь или медь. Они являются отличным выбором металла для регулирующих клапанов потока жидкости и газа.



Как ISM может помочь вам найти подходящий миниатюрный клапан для вашего применения

Индивидуальное обслуживание клиентов и ресурсы, доступные на веб-сайте ISM, могут оказать большую помощь при выборе клапана. Доступные онлайн-ресурсы включают справочные руководства по химической совместимости, габаритные чертежи и спецификации продуктов. Наши онлайн-каталоги и каталоги клапанов в формате PDF предоставляют доступ к широкому спектру миниатюрных клапанов, типов соединений, материалов и размеров.

  • Обратные клапаны
  • Шаровые краны
  • Игольчатые клапаны
  • Дозирующие клапаны
  • Клапаны рычажные
  • Запорные краны
  • Предохранительные клапаны
  • Регуляторы
  • Пережимные клапаны

О авторе

Стивен С. Уильямс, BS, является техническим писателем и специалистом по маркетингу в промышленности. ИСО 9001-2015 поставщик миниатюрных пневматических, вакуумных и гидравлических компонентов для OEM-производителей и дистрибьюторов по всему миру. Он пишет на технические темы, связанные с миниатюрными пневматическими и жидкостными компонентами, а также на темы, представляющие общий интерес для ISM.

« Вернуться на главную страницу блога несколько постоянный поток в системе.

Смесительно-отводные трехходовые клапаны показаны на  Рисунок 1 . В смесительном клапане два входящих потока объединяются в один выходящий поток. В отводном клапане происходит обратное. Выходной порт смесительного клапана и входной порт на отводном клапане называются общим портом, обычно обозначаемым буквой C (для общего), или иногда AB.

Рис. 1. Конфигурации смесительного (слева) и отводного (справа) клапанов

На Рисунок 2 нижний порт смесительного клапана показан нормально открытым к общему порту COM. (открыты к общему, когда стебель поднят).

Рис. 2. Трехходовой смесительный клапан

Этот порт обычно помечен как NO (нормально открытый), хотя иногда он помечен как B (нижний порт). Другой порт обычно закрыт на общий и обычно обозначается NC (нормально закрытый), хотя иногда он обозначается A или U (верхний порт). Общий выход обычно маркируется COM или OUT. Отводной клапан имеет аналогичную маркировку.

На Рисунок 3 общий порт отводного клапана показан в том же месте, что и на смесительном клапане, сбоку.

Рисунок 3. Трехходовой отводной клапан

У некоторых производителей клапан может быть сконструирован таким образом, что общий порт является нижним портом, а вода выходит слева и справа. Обратите внимание, что, как и в двухходовых клапанах, заглушки как смесительного, так и отводного клапанов расположены таким образом, чтобы избежать гидравлического удара (т. е. поток проходит под седлом клапана). Поэтому важно, чтобы клапан был правильно подключен к трубопроводу и имел бирку с указанием направления потока, а смесительный клапан нельзя использовать для отвода потока или наоборот.

Смесительные клапаны дешевле, чем отводные клапаны, поэтому они более распространены. В большинстве случаев, когда желательны трехходовые клапаны, они располагаются в смесительной конфигурации, но иногда требуется отводной клапан.

Более распространенное использование смесительных клапанов по сравнению с отводными клапанами, по-видимому, является причиной того, что двухходовые клапаны традиционно размещаются на обратной стороне змеевиков (куда должен идти смесительный клапан), а не на стороне подачи (где должен быть отводной клапан). ). С функциональной точки зрения это составляет 9 0003 без разницы  на какой стороне змеевика расположен двухходовой клапан. Двухходовые клапаны, расположенные на обратной стороне трубопровода змеевика, будут поддерживать давление нагнетания насоса в водяных змеевиках, чтобы обеспечить вентиляцию воздуха из обратного коллектора змеевика. Кроме того, жидкость, проходящая через клапан на обратной стороне, смягчается за счет потери/притока тепла через змеевик.

На рис. 4 показаны две типовые схемы трехходовых смесительных клапанов.

Рис. 4. Типовое расположение трехходовых смесительных клапанов

Обратите внимание на маркировку портов клапана; важно, чтобы схемы управления были помечены таким образом, чтобы убедиться, что клапан подключен к трубопроводу в нужной конфигурации, чтобы он не мог занять правильное положение и правильно реагировать на управляющее действие контроллера. Общий порт ориентирован так, что поток всегда возвращается к раздаче. В примере в верхней части Рисунок 4 клапан нормально закрыт для потока через змеевик. Если требуется нормально открытое расположение, метки портов на схеме можно просто поменять местами (метка NO будет отображаться на возврате клапана). Однако, поскольку нормально открытый порт на реальном трехходовом смесительном клапане находится внизу, простое изменение маркировки на схеме приводит к ошибкам в полевых условиях. Схему лучше переставить, как показано внизу Рисунок 4 , чтобы порт NO был показан в правильном положении.

Обратите внимание на балансировочный клапан, показанный на линии байпаса теплообменника , рис. 4 . Хотя этот клапан обычно не является частью системы управления (и, как таковой, он обычно не показан на схемах управления), он, тем не менее, необходим для правильной работы водораспределительной системы , если только падение давления в змеевике не очень низкое. Клапан должен быть сбалансирован, чтобы соответствовать перепаду давления в змеевике, чтобы, когда клапан находится в положении байпаса, перепад давления был аналогичен пути через змеевик. Без клапана происходит короткое замыкание жидкости, и перепад давления между подачей и обраткой в ​​системе упадет, что может привести к голоданию других змеевиков в системе, которым требуется более высокий перепад давления.

Пробки в трехходовых клапанах доступны в тех же стилях, что и двухходовые клапаны, обычно линейные и равнопроцентные. Однако не все производители выпускают оба фасона во всех размерах, поэтому у дизайнера не всегда есть гибкость в выборе в рамках линейки одного производителя. В некоторых редких случаях клапаны изготавливаются с двумя разными типами заглушек, что позволяет клапану вести себя линейно для одного порта и равнопроцентно для другого. Отводные клапаны, по-видимому, доступны в основном с равнопроцентными заглушками. Выбор стиля штекера обсуждается в следующем разделе.

Хотя трехходовые клапаны чаще всего используются там, где желателен постоянный поток жидкости, в действительности они не обеспечивают постоянного потока, независимо от того, какой тип плунжера выбран. Как отмечалось выше, балансировочный клапан можно использовать для обеспечения того, чтобы поток был одинаковым, когда поток на 100 % проходит либо через змеевик, либо через байпас. Однако, когда клапан находится между этими двумя крайностями, расход всегда будет увеличиваться при линейной пробке и, в меньшей степени, при равнопроцентной пробке. Причина этого станет очевидной, когда мы рассмотрим, как выбираются размеры и размеры клапанов в следующем разделе.

Перед выбором и определением размера нам необходимо рассмотреть еще одну поведенческую характеристику регулирующих клапанов. Модулирующие регулирующие клапаны имеют внутреннюю рабочую характеристику, называемую «фактором диапазона». Коэффициент дальности действия регулирующего клапана представляет собой отношение максимального расхода к минимальному регулируемому расходу. Эта характеристика измеряется в лабораторных условиях только с постоянным дифференциалом, приложенным к клапану. Коэффициент дальности действия 10:1 указывает на то, что 9Только клапан 0003 может регулировать минимальный расход 10%.

Установленная способность одного и того же клапана регулировать малые потоки называется «диапазоном регулирования». В реальной системе давление на клапане не остается постоянным. Обычно, когда клапан закрывается, перепад давления на клапане повышается. Отношение перепада давления, когда клапан полностью открыт, к тому, когда он почти закрыт, называется его «авторитетом». Если бы давление оставалось прежним, власть была бы  P / P = 1. Однако, если бы давление увеличилось в четыре раза, авторитет был бы ¼ = 0,25. Коэффициент поворота клапана рассчитывается путем умножения собственного коэффициента способности диапазона на квадратный корень авторитета клапана. Следовательно, клапан с приличным диапазоном (скажем, 20:1), но плохим авторитетом (скажем, 0,2) не будет иметь хороших возможностей для регулирования до малых расходов (диапазон 20•√0,2 = 9:1) и может быть только в состоянии обеспечить «включено-выключено» управление значительной частью своего диапазона расхода.
