Как правильно подключить отопление в частном доме

Содержание

1. Подключение батарей отопления в частном доме
2. Как правильно выбрать место
3. Однотрубная схема
4. Двухтрубная схема
5. Как правильно провести отопление в частном доме: теория и практика
6. Принцип работы системы водяного отопления
7. Структура водяного отопления
8. Характер циркуляции теплоносителя
9. Особенности монтажа отопления в частном доме
10. Что нужно для подключения газового котла
11. Как монтируют трубопроводы
12. Выбор материала для труб отопления
13. Несколько способов провести трубы отопления в коттедже
14. Отопительные приборы в системе отопления частного дома
15. Видео: схема отопление частного дома своими руками
16. Схемы подключения батарей отопления в доме

Подключение батарей отопления в частном доме

Основной функцией любой отопительной системы является прогрев помещения. Каждый элемент такой системы, начиная от котла и заканчивая батареями в самой дальней комнате, должен подключаться и располагаться таким образом, чтобы уровень их теплоотдачи был приближен к максимуму. В системе присоединения радиаторов необходимо учитывать такие особенности каждого помещения, как расположение труб, их протяженность, а также общее количество нагревательных приборов.

Фото 1 Примеры подключения радиаторов

Как правильно выбрать место

Отопление в доме работает одновременно в двух направлениях:

• Прогрев помещения,
• Препятствование движению холодного воздуха.

Именно поэтому подключение радиаторов отопления в частном доме является достаточно сложным процессом, от правильности проведения которого будет зависеть комфорт в помещении.

Видео 1 Руководство по подключению батарей отопления

Чаще всего батареи располагают под подоконником, для этого необходимо выдержать определенное расстояние:

• Между стеной и батареей – от трех до пяти сантиметров.
• Между полом и радиатором – не менее 10 сантиметров.

Кроме того, батарею не следует располагать полностью под подоконником — если он слишком широкий, нагревательный прибор следует выдвинуть вперед, используя для этого специальные крепления.

В случае, если жар очень сильный, рекомендуется поставить экран, распределяющий теплый воздух.

В коттеджах или домах наиболее часто батареи размещаются в двух вариантах – это однотрубный и двухтрубный метод подключения. Стоит рассмотреть каждый из них подробнее, чтобы подобрать для себя самый оптимальный.

Однотрубная схема

Фото 2 Однотрубная схема подключения

Способы подключения радиаторов отопления в частном доме включают в себя самый простой – это однотрубный метод, по которому все батареи соединяются между собой последовательно, используя одну трубу. Она идет от отопительного котла к первому радиатору, затем ко второму, третьему и так далее. Есть еще один вариант такого подключения – цельная труба, к которой радиаторы присоединяются с помощью стояков и трубы обратного движения (обратки). В первом варианте схемы нельзя заблокировать один из радиаторов, без остановки подачи тепла в другие. Преимущество метода – экономия материалов, минус – большая разница в нагревании первого радиатора от котла и радиатора в самой дальней комнате.

Видео 2 Однотрубная система радиаторного отопления

Двухтрубная схема

Фото 3 Двухтрубная схема подключения

Способ подключать радиаторы отопления в частном доме по такой схеме несколько сложнее. Система состоит из нескольких батарей отопления, которые между собой соединяются параллельным способом. При этом подведение горячей воды осуществляется по одной трубе, а обратка – по другой. Данный метод больше всего подходит для обогрева частного дома или коттеджа, так как степень прогрева в этом случае практически идентична во всех помещениях, ее можно регулировать, используя удобный терморегулятор.

Фото 4 Схема диагонального подключения батарей

При размещении радиаторов следует учитывать то, как была спроектирована отопительная система, в частности, если движение теплоносителя обеспечивает насос, проблем в данном случае гораздо меньше, но существует зависимость от энергоносителей.

Видео 3 Как подключить радиатор к двухтрубной системе отопления

Гораздо чаще встречается естественная циркуляция, то есть горячий теплоноситель, чаще всего это вода, поднимаясь вверх, выталкивает своей массой холодный. В этом случае отопительная система не зависит от энергоносителей, но проектировать подобную схему необходимо только специалистам, которые изучат общую протяженность труб, специфику, количество отопительных элементов, а также число секций в радиаторах.

Одним словом, если стоит цель обеспечить качественный обогрев дома, необходимо учитывать все особенности конкретного объекта, а проведение процесса доверить профессионалам.

Приветствую всех! Мне необходимо заменить обычный стальной радиатор на алюминиевый при условии однотрубной нижней подачи воды. Нашим сантехникам я не доверяю, поскольку уже однажды они мне устанавливали алюминиевую батарею, и это закончилось печально. Они сделали подачу снизу, выпуск сверху по одну сторону батареи, в результате чего прогревается только первая секция. То же самое хотели сделать и с новыми радиаторами, буквально за руку схватил, показал, что у них получилось раньше. Подумали, решили, что лучше сделать с другой стороны батареи верхний выпуск. Посоветуйте, пожалуйста, какие схемы подключения радиаторов оптимальные, как правильно делать – все на верхнюю или как? И какое подключение радиаторов отопления лучше?

Несомненно, лучше делать верхнюю подачу. Здесь работают законы физики – горячая вода легче холодной, поэтому при верхнем выпуске, но нижней подаче (независимо от стороны выпуска), радиатор отопления будет просто «тормозить». В крайнем случае можно будет сделать нижнее подключение радиаторов, но с другой стороны. Вы знаете, как правильно смонтировать лучше сантехников, поэтому отправляйте их, откуда пришли. Идеальный вариант схемы подключения батарей – когда нижний выпуск и верхняя подача с противоположной стороны. Именно на эту схему рассчитаны радиаторы, и именно так вы получите заявленную теплоотдачу. Если так не получается в принципе, можно попробовать нижнюю подачу и нижний выпуск уже с противоположной стороны, хотя это не совсем правильно, поскольку к пониженной теплоотдаче добавляется еще и повышенное сопротивление циркуляции.

Ситуация такая – покупал дом летом, систему отопления, естественно, проверить не додумался, поверил на слово хозяину. Теперь вот возник вопрос – систему запустил, все батареи теплые, кроме одной. Как подключить радиатор отопления в частном доме, что бы и он был теплым?

Не грешите на хозяина предыдущего. Скорее всего он тут ни при чем и подключение радиаторов отопления в частном доме уже выполнено правильно, а у вас собрался воздух в радиаторе. Просто спустите с него воздух. Там должен быть специальный клапан!

Подскажите, какая будет схема подключения батарей отопления в доме – вводная инфа следующая: имеет двухтрубная система отопления. То есть, вода подается по одной трубе, а отводится по другой. Если я правильно все понял, в таком случае используется независимое и параллельное подключение всех нагревательных элементов. У меня поставлены радиаторы из алюминия, компании Сиалко. Так как их подключать: снизу вверх или наоборот сверху вниз?

Рома, в твое случае схема подключения отопления в частном доме простая и понятая – только сверху вниз и никак иначе)))

Нужно избежать воздуха – это основная проблема всех систем отопления. Поэтому и схема системы отопления в частном доме должна быть обязательно такой, чтобы она обеспечивала сбор воздуха именно там, где его проще всего выпустить или стоит автомат, а не там где воздуху приспичит. Как я понимаю, нужно сделать небольшой наклон труб, тогда пузырьки будут передаваться по всей сети. Ну а вся сеть предусматривает распределение на несколько веток, после чего и делается разводка батарей. Конечно, если на каждой отдельной ветке поставить по насосу, то ни о каком воздухе не может быть и речь – все будет отлично работать и так!

Вот как то не так все однозначно! Способы подключения радиаторов отопления в частном доме бывают разные, это понятно. Но нужно понимать, что двухтрубная система может быть как с нижним, так и с верхним разливом – от этого все зависит. Я так понимаю, что у Романа нижний разлив. Так что тут конечно других вариантов и быть не может – вода поступает в радиатор сверху, а выходит снизу. Так что как-то по другому там ничего не придумаешь.

Спасибо за статью. Вопрос более конкретный — как подключить радиаторы отопления в частном доме, если я хочу поставить стальные и не горизонтально, как обычно их ставят, а вертикально. Ставлю Лидея – высота их 120, ширина 30, а толщина 10. Не скажется ли вертикальный монтаж на качестве прогрева? И если греть будет нормально, то как лучше подключить – сбоку или снизу?

Ну если у вас обычная, привычная схема подключения батарей отопления в частном доме, то все будет работать идеально, если просто уберете боковые крышки! Подключать можно как вашей душеньке угодно, только не забывайте, чтобы после подключения оставалась возможность простого развоздушивания. Если говорить про красоту подключения, то лучше все-таки снизу и в пол, или же направить углы в стену. Как то так.

Хочу Марсу ответить. Когда-то делал такое подключение батарей отопления в частном доме – соединение низ-низ невозможно изначально, из-за особенностей строения батареи теплоноситель с трудом подымается до верха. Поэтому часть батареи будет оставаться холодной! Можно сделать верх-низ, но опять таки из-за особенностей внутренних протоков та часть, которая находится с другой стороны от подключения, тоже не будет прогреваться. Так что в итоге остается только один реальный и эффективный вариант – подключаться по схеме верх – них и по диагонали.
А как сказал Андрей, лучше подключаться из стенки, а то наружное подключение будет смотреться ой как некрасиво!

Марс, как правильно установить радиаторы отопления в частном доме в вашем случае вы уже поняли. А я по моделям радиаторов хотел бы отметить – лучше берите Керми, которые для больниц делались – у них внешняя панель плоская, без рельефа. Идеально будет смотреться!

Уважаемые, вы классные варианты подключения радиаторов отопления в частном доме насоветовали Марсу, только забыли уточнить, какой именно модели у него Лидея используется)))) Если это модели 22, 31 или любые другие, у которых нет нуля в конце, то вертикальный монтаж нельзя проводить! Просто там ребра, которые внутри, расположены горизонтально! Так что если перевернуть радиатор, он никак не сможет выйти на указанную производителем мощность, как бы вы не собирали его и не подключали!

Скажите, какие схемы подключения радиаторов отопления в частном доме возможны, если они из стали. Как лучше сделать: подачу и обратку внизу оставить. Или как? Радиаторы будут стоять разные – и по 60 сантиметров, и по метр двадцать.

Ну, есть разные схемы отопления частного дома, которые делаются своими руками, можете фото посмотреть. Идеальный вариантом будет так называемый по диагонали, когда подача делается вверху, а обратку внизу, но с противоположной стороны.
Если выбираете односторонний вариант, то он подойдет для моделей, у которых длина не больше одного метра, а если длина большая, то при таком подключении другая сторона будет греться очень слабо.
Вариант подключения низ-низ будет более-менее нормально работать на коротких батареях, а вот у моделей, которые длиннее 150 сантиметров в таком случае верхняя часть не будет прогреваться.

Поставил в доме твердотопливный котел, хочу чтоб работал самотеком, но насос тоже поставил, сделал односторонее подключение батарей. Знакомые сказали, что по диагонали лучше, а как у меня батареи не будут прогреваться. Вот теперь не знаю что делать или переделывать?

Частный дом, установил котел Вайлант и двухтрубное подключение батарей (6шт) последовательно (вверху — подача, внизу — обратка). Котел на 60 градусов работает 1 мин, после чего отключается на 5 мин. Воздух спускаю в каждой батарее и в самой высшей точке системы через кран Маевского. Батареи одинаково еле теплые по всему дому. В чем может быть проблема в котле или еще что?

Подключился к батарее и провел трубы с кухни в кладовую. Разводка холодная (воздух выгнал). Нужен совет.

Как правильно провести отопление в частном доме: теория и практика

Как бы хорошо ни был утеплён дом, в наших климатических условиях без искусственного обогрева не обойтись. Ведь в любом случае зимой будут потери тепла, а их нужно восполнять. Жителям многоквартирных домов выбирать особо ничего не приходится, там отопление обычно «идёт в комплекте» и мало что можно изменить. А вот в частном секторе проблемы проектирования и реализации отопительной системы возложены на домовладельца. Именно хозяин будет заниматься её управлением и обслуживанием. С одной стороны, это бремя: даже если будут приглашены специалисты, придётся разобраться в том, как провести отопление в частном доме, как система комплектуется и функционирует. Но также очевидно, что есть огромный плюс, потому как застройщик сам выбирает наиболее приемлемый именно для его условий вариант: вид топлива, отопительное устройство, способ разводки.

Принцип работы системы водяного отопления

Есть системы, где в качестве теплоносителя выступает воздух, либо производится его непосредственный нагрев прямо в помещениях. Мы же будем говорить о конструкциях, в которых используется жидкий теплоноситель (чаще всего вода), так как подавляющее большинство наших соотечественников отдают предпочтение именно им. Принцип работы довольно прост: котёл нагревает воду, вода движется по замкнутому контуру из труб, через поверхности радиаторов она отдаёт тепловую энергию воздуху в комнатах, вода остывает и снова попадает в котёл – цикл повторяется многократно.

Циркуляция – это краеугольный камень водяного отопления

Структура водяного отопления

Все жидкостные отопительные системы имеют схожий набор элементов:

1. Отопительное устройство. Как правило, это котёл. Но также из кирпича может быть построена дровяная печь с водяной рубашкой или камин с теплообменником. Топливо для генератора тепла может использоваться любое, начиная с электричества и заканчивая соляркой (в основном, всё зависит от его доступности для конкретного объекта). Если есть возможность подключиться к магистральному газу – это будет лучший вариант в соотношении «цена/практичность».
2. Отопительные приборы. Чаше всего используют радиаторы (чугун, алюминий, биметалл). Во многих случаях довольно удачным решением будет создание водяного тёплого пола. Также провести отопление в частном доме можно с использованием конвекторов, которые запитываются от водяной системы.

Тёплый пол и радиаторы без проблем могут «уживаться» в одной отопительной системе.

Трубопровод в виде закольцованного контура служит для транспортировки теплоносителя. Есть множество схем прокладки труб, выбор зависит от общестроительных факторов и общей структуры отопительной системы.

Характер циркуляции теплоносителя

Жидкость в системе отопления может циркулировать естественным путём, или принудительно. Оба способа имеют свои достоинства и недостатки, их выбор существенно влияет на функционал системы:

• Принудительная циркуляция осуществляется электрическим насосом, который монтируется на трубе обратки или подачи. Повышенное давление в закрытой системе позволяет качественно отапливать большие дома, в том числе в несколько уровней, при этом температурный режим будет очень просто регулировать.
• Естественная циркуляция (гравитационная система) происходит за счёт того, что нагретая и остывшая вода отличается по плотности. Это открытые системы с нормальным давлением, тут не применяются зависимые от электричества устройства. Такой вариант хорошо подойдёт, если электроснабжение в посёлке нестабильное или отсутствует.

Гравитационные системы часто дополняют циркуляционным насосом, подключенным через байпас (параллельно). Так получают эффективное универсальное отопление, которое в случае обесточивания коттеджа тоже будет работать

Особенности монтажа отопления в частном доме

Так как провести отопление в доме всегда непросто, без проектирования начинать нельзя. Схемы и планы на бумаге – это только видимая часть айсберга, осязаемый результат труда инженера. Чтобы отопление было эффективным, необходимо точно определить количество тепла, которое дом будет терять в зимний период. Потом разрабатываются черновые варианты системы и производятся гидравлические расчёты, которые помогут подобрать правильное оборудование, выбрать сечение труб и способ разводки. Естественно, такими проблемами должны быть озадачены специалисты, застройщик же может в это время заняться другими вопросами, например, получить разрешительные документы для врезки в газовую магистраль.

Грамотный расчёт поможет рационально распределить тепловую производительность котла по всем комнатам. Показатели местных гидравлических сопротивлений и расхода теплоносителя всегда берутся во внимание

Что нужно для подключения газового котла

Необходимая мощность отопительного устройства определяется на стадии проектирования. Котёл должен обеспечить достаточно тепла, чтобы компенсировать его потери через ограждающие конструкции. Можно ориентироваться на цифру 1 кВт мощности на каждые десять квадратных метров площади здания в климате средней полосы РФ. Конечно, речь идёт о доме с хорошей теплоизоляцией.

Обратите внимание! Котлы могут обеспечить не только обогрев помещений, но также давать горячую воду для бытовых нужд. Тут есть два пути решения: купить двухконтурное устройство, либо в систему с одноконтурным котлом установить накопительный бак косвенного нагрева.

Бак косвенного нагрева не имеет ТЭНов, температура воды повышается за счёт змеевика-теплообменника, подсоединённого к отоплению.

В частных домах для отопительных устройств при необходимости оборудуют отдельное помещение – котельную, где, кроме генератора тепла, также располагают вспомогательные элементы. Особенно актуально это может быть, если конфигурация отопления предполагает наличие напольного котла, который для нормальной циркуляции, в гравитационной системе при расположении на первом этаже должен быть установлен в приямке. Заметим, что современные настенные модели компактны и красивы, они могут быть установлены в любой комнате, например, в кухне.

Для подключения газового котла необходимо позаботиться о подведении к нему электрического питания и водяных труб (холодная подающая, исходящая ветка ГВС). Естественно, где-то рядом уже должна быть газовая труба с краном на выходе. Что касается дымохода, то совсем не обязательно вести трубу через перекрытие на крышу, для турбированных газовых котлов можно применить коаксиальный дымоход, проходящий через наружную стену.

Обратите внимание! В помещении, где располагается котёл, необходимо установить датчик утечки газа.

Как монтируют трубопроводы

Трубы соединяют радиаторы с котлами, как правило, мы можем наблюдать своеобразное дерево, где основной контур, как ствол, выполнен большим диаметром, а от него к радиаторам отходят более тонкие трубы для подключения. В сложных системах могут использоваться трубы 3-4 разных диаметров, что позволяет в оптимальном количестве подавать теплоноситель в разные участки системы, при этом экономить на материалах сразу и на энергии – во время эксплуатации.

На данной схеме указана распространённая для частных домов градация диаметров

Выбор материала для труб отопления

Трубопроводы из металла хороши своей прочностью и стабильностью линейных размеров при нагревании. Обычная сталь в последнее время используется редко, так она слишком сильно подвержена коррозионным разрушениям, и в таких трубах быстро накапливаются отложения. Нержавейка и медь на порядок практичнее, но застройщиков вполне объяснимо отпугивает высокая стоимость материалов, а также сложная технология сборки таких трубопроводов.

Полимерные трубы намного проще в монтаже, во многом из-за этого особенно популярным стал полипропилен, который научились паять почти все домашние мастера. Трубы из сшитого полиэтилена собирают на пресс-фитингах, для этого необходимо иметь специальное дорогостоящее оборудование, но его можно взять на прокат – сама технология не сложная. По физическим свойствам нечто среднее между металлическими и полимерными образцами представляет собой металлопластиковая труба, которая собирается на резьбовых фитингах.

Для соединения труб из сшитого полиэтилена потребуются тиски для опрессовки фитинга и клещи для расширения трубы

Пластиковые трубы дешевле, чем металлические, они долговечнее и обладают меньшим гидравлическим сопротивлением. Среди недостатков – большее температурное расширение полимеров, опасность механических повреждений.

Обратите внимание! Для создания отопительных систем необходимо использовать полипропиленовые трубы с внутренним армированием. Это может быть дополнительная фольгированная оболочка (её зачищают на краях перед пайкой), либо внутренний слой из стекловолокна.

Несколько способов провести трубы отопления в коттедже

Первое, что придётся выбирать – наличие/отсутствие отдельной подачи и обратки. По этому принципу выделяют такие виды:

• Двухтрубное отопление имеет отдельный подающий и отдельный обратный трубопровод. Радиаторы здесь легко регулируются и не зависят друг от друга, система хорошо справляется со своими задачами в доме любой площади.
• Однотрубное отопление имеет только одно кольцо (выполняет функции как обратки, так и подачи). Оно несколько дешевле, но его целесообразно использовать только в небольших домиках, где отопительных приборов немного. Главный потребительский недостаток подобных конфигураций – последний радиатор заметно холоднее первого.

В двухтрубных системах каждый радиатор запитывается носителем примерно одной температуры

Трубопроводы отопления можно вести как по полу (допустим, в стяжке или между лагами), так и в районе потолка (в том числе на чердаке). Если отопление собрать аккуратно, то трубы будут неплохо смотреться, даже если проложены открытым способом по стенам.

В частных домах почти всегда реализуется горизонтальная разводка. Вертикальные схемы с верхним розливом (подающий трубопровод, выходя из котла, поднимается и тянется вверху здания), где есть стояки, могут быть применены в коттеджах в несколько уровней, но они требуют больше капитальных вложений.

Отопительные приборы в системе отопления частного дома

По традиции у нас для теплообмена используются радиаторы, которые, как правило, монтируются под окнами. Здесь они взаимодействуют с холодным воздухом, нисходящим от оконных проёмов, и создают конвективное движение воздушных масс.

В зависимости от способа обвязки эффективность радиатора будет меняться

Чем больше площадь поверхности радиатора, тем больше тепла он может отдать. Набирая радиатор из разного количества секций, мы можем сделать отопительный прибор необходимой мощности. Но продуктивность батарей также зависит и от материала, например, алюминиевые и биметаллические модели считаются самыми производительными.

Обратите внимание! Для регулировки теплоотдачи радиаторы снабжаются специальными устройствами. Они могут управляться вручную, но есть и автоматические приспособления, которые изменяют интенсивность протока, реагируя на температуру воздуха в комнате.

Есть несколько вариантов обвязки радиаторов. Если боковое подключение в основном используют, если нужно провести отопление в квартире со стояками, то диагональное и нижнее подключение больше характерно для частного сектора, где распространена горизонтальная разводка трубопроводов. Диагональная обвязка отлично зарекомендовала себя с крупными батареями. Нижняя – наименее эффективная среди других видов, но в закрытых системах с циркуляционным насосом она работает хорошо и, кроме того, наиболее удобна для монтажа.

Обратите внимание! Если выбрана однотрубная система отопления, то она будет намного эффективнее и функциональнее, если радиаторы подключать параллельно трубопроводу. Это единственный способ, который позволит балансировать систему.

Для реализации параллельного подключения оставляют участок основного кольца, который будет пропускать теплоноситель даже в том случае, если краны на отопительном приборе полностью закрыты

О том, как правильно провести отопление в частном доме, можно говорить долго, но всё равно много важных нюансов останутся в тени. Между тем, цена ошибки тут слишком велика, а мелочей просто не существует. Именно поэтому мы настоятельно рекомендуем по максимуму воспользоваться помощью профессионалов, особенно по части проектирования и обвязки оборудования.

Видео: схема отопление частного дома своими руками

Понравилась статья? Поделитесь с друзьями:

Схемы подключения батарей отопления в доме

Построив камин своими руками на даче или в частном доме, вы создадите не только дополнительный источник отопления жилища, но и самое уютное место для отдыха всей семьи. Разобраться в кладке не сложно, но необходимо понимать принцип его работы. Рассмотрим, как сделать камин в доме своими руками используя чертежи и схемы, правильно выбрать конструкцию исходя из квадратуры помещения и рассчитать параметры постройки.

Качественная отопительно-варочная печь — идеальный очаг для обогрева и приготовления пищи. Кирпичная кладка печей своими руками не вызовет сложностей у опытного дачника. Мы расскажем как правильно подготовить фундамент и раствор, выбрать строительные материалы и трубы, а также пошагово разберем схемы порядовки и строительные чертежи.

Печь камин — универсальный агрегат, который подойдет как для быстрого согрева на даче в зимний период, так и качественного постоянного отопления. Мы рассмотрим виды печи камина применяются дачниками и чем они отличаются, а также расскажем какие материалы понадобятся для её постройки своими руками.

Небольшая печка для дачи из кирпича может быть сделана за короткий срок и своими руками, без помощи профессионала. Мы расскажем о подготовке фундамента, о том, какие материалы лучше выбрать для кладки печи, и как правильно подготовить кирпич и глину, чтобы печка служила долго и хорошо обогревала ваше жилище.

Садоводу не чуждо творчество во всем, что касается любимого загородного участка. Применение нестандартных решений может коснуться всего — способа посадки огурцов, окраски дома или, например, способа хранения дров. Рассмотрим самые необычные идеи укладки дров, а также оригинально выполненные и украшенные поленницы.

Циркуляционный насос необходим в системе отопления каждого частного дома, благодаря этому устройству можно значительно поднять эффективность обогрева за счет автоматизации процесса и повышения скорости подачи теплоносителя. О том как правильно выбрать насос и рассчитать какой нужен для вашей системы, мы расскажем в нашей статье.

Пол теплый водяной, который подключен от централизованного отопления или котла, идеально подойдет для обогрева частного дома или дачи. Мы расскажем все об укладке теплых полов в домах с бетонными и деревянными перекрытиями, начиная от расчета материала до выбора и укладки напольного покрытия.

Выбор дров для отопления частного дома имеет большое значение, так как разные породы дерева имеют различную теплоотдачу и характеристики горения. Правильно подобранные и подготовленные дрова являются залогом тепла в доме на протяжении всей зимы.

Copyright © «Всаду.ру» 2010-2017 Копирование и видоизменение материалов сайта возможно только после письменного согласия правообладателей.
Статьи защищены законом об авторских и смежных правах, при цитирование материалов проекта «Всаду.ру» прямая открытая ссылка на vsadu.ru обязательна.
Все права защищены.

Мы можем оповещать вас о новых статьях,
чтобы вы всегда были в курсе самого интересного.

Продолжить Нет, спасибо

Источники: http://www.portaltepla.ru/radiatori-otopleniya/podkluchenie-radiatorov-otopleniya-v-chastnom-dome/, http://teploguru.ru/sistemy/otoplenie-v-chastnom-dome.html, http://vsadu.ru/post/shemy-podkljucheniya-batarej-otopleniya-v-dome.html

Как вам статья?

Схемы подключения радиаторов отопления в частном доме

Содержание

• Однотрубная система отопления
• Двухтрубная система отопления
• Лучевая или коллекторная система отопления
• Подключения радиаторов
• Выбор батарей. Видео

При устройстве системы водяного отопления в частном доме каждый предварительно задумывается, как все скомпоновать, какие элементы как разместить, чтобы отопление работало максимально эффективно. Одним из вопросов, который нужно решить, выступает, по какой схеме сделать разводку радиаторов отопления?

Общая схема разводки отопления в частном доме

На рисунке отображены основные схемы подключения радиаторов и теплых полов в частном доме. Как видно из рисунка, на первом этаже установлен котел отопления, от которого начинается разводка по всему дому. Здесь изображена коллекторная схема подключения радиаторов и теплого пола. При этом разводку отопления можно произвести еще по двум схемам: однотрубной и двухтрубной, которые будут рассмотрены ниже.

Подающая труба на рисунке изображена красным цветом, а обратка – синим, причем сами радиаторы можно также подключить по-разному.

Однотрубная система отопления

В однотрубной системе отопления теплоноситель подводится к батареям отопления и отводится от них по одной и той же трубе. При этом, если в многоэтажных домах делают и горизонтальную, и вертикальную системы отопления, то в частном доме используют в основном однотрубную горизонтальную систему. Схема такой системы отопления показана на рисунке ниже.

Схема горизонтальной однотрубной системы отопления для частного дома

На рисунке красной стрелкой обозначена подача теплоносителя, а синей – его отведение. Однотрубную систему можно также подключить по- разному, при этом следует отметить, что при подключении по верхней схеме КПД системы будет выше, так как циркуляция теплоносителя лучше.

Для хорошей циркуляции теплоносителя в системе нужно обязательно на каждой батарее при проводке однотрубной сети соединять подающую и отводящую трубу, так называемый байпас.

К достоинствам однотрубной системы отопления следует отнести:

1. Простота – монтаж однотрубной системы намного проще чем, например, двухтрубной или лучевой.
2. Низкая стоимость – поскольку эта система проще, то она и намного дешевле. Такую систему отопления ставят в основном при ограниченном бюджете на проведение отопления.

При  этом у такой системы отопления есть несколько недостатков:

1. Однотрубную систему отопления сложнее регулировать и балансировать. Такой балансировки, как при других схемах разводки, добиться почти невозможно.
2. При использовании самотечной системы отопления самые дальние от котла батареи будут прогреваться хуже, чем ближние радиаторы. Поэтому на такую систему дальние радиаторы нужно делать немного больше, чем ближние, или ставить циркуляционный насос.
3. Такая система не может быть слишком большой, поэтому не сильно подходит для большого дома.
4. Требуются трубы большего диаметра, чем для других систем отопления.Этих недостатков лишена двухтрубная схема подключения.

Двухтрубная система отопления

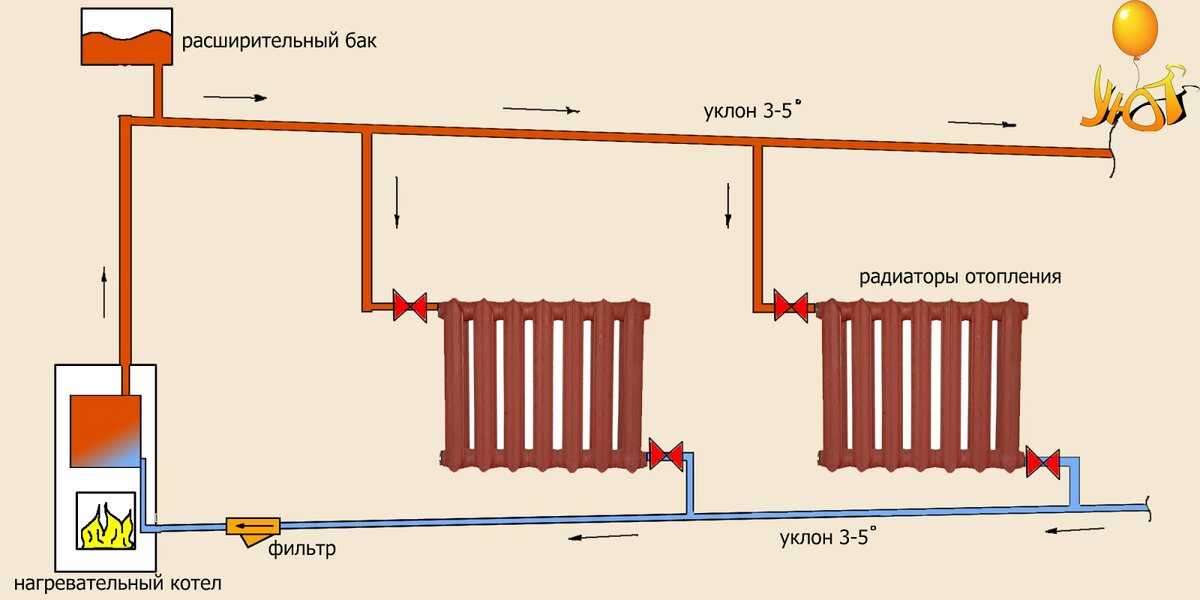

Схемы организации системы отопления в частном доме

В такой системе отопления теплоноситель подводится к батареям по одной трубе, а отводится – по другой. Такая система намного лучше настраивается и регулируется, но более дорогостоящая, чем однотрубная. Существует несколько вариантов двухтрубной разводки: горизонтальная и вертикальная.  Схемы таких систем показаны на рисунке ниже.

Вертикальная и горизонтальная двухтрубные схемы разводки системы отопления

На рисунке показаны схемы горизонтального и вертикального подключения. Красным цветом отмечен подающий трубопровод, синим – отводящий. При этом следует знать, что циркуляционный насос и расширительный бачек устанавливают на обратный трубопровод системы отопления.

Достоинства:

1. Возможность лучшей балансировки и регулировки такого отопления.
2. Меньший диаметр труб отопления.
3. Равномерный прогрев всех радиаторов системы отопления.

Недостатки:

1. Более высокая стоимость.
2. Более сложный монтаж отопительного оборудования.

Лучевая или коллекторная система отопления

Варианты подключения радиаторов отопления для эффективного обогрева жилища

При  монтаже по этой схеме на каждом этаже устанавливаются специальные коллекторы на подачу и обратку, от которых идут трубы к каждому радиатору отопления на этаже. Таким образом, при использовании такой системы отопления можно добиться самой лучшей балансировки и регулировки, но она считается самой дорогостоящей и не может работать в безнапорном режиме.

Для выбора оптимального решения можно объединить все системы в одну и сделать так называемую комбинированную систему отопления. Например, для теплых полов и бойлера косвенного нагрева использовать коллекторную схему подключения, для незначительных помещений: коридора и прихожей – однотрубную, для остальных – двухтрубную.

Подключения радиаторов

Подключение радиаторов отопления в доме

Помимо разной разводки сетей отопления можно еще по-разному подключить отопительные батареи. Причем при разном подключении они будут по-разному работать. Существует четыре типа подключения радиаторов: диагональное, одностороннее, седельное и нижнее. Все схемы подключения изображены на рисунке ниже.

Схемы подключения радиаторов отопления

Как видно из рисунка, батареи можно подключить четырьмя разными способами. От  способа подключения зависит, прежде всего, КПД системы отопления. Красной стрелкой показан приход теплоносителя, синей – его отвод.

Рассмотрим подробно все схемы подключения радиаторов:

1. Диагональное – считается самым лучшим по теплоотдаче и рекомендуется для обязательного использования, если батареи шириной более 1 метра. Теплопотери при этом минимальны и составляют 2-3%.
2. Одностороннее – такой тип подключения не настолько эффективен как диагональный, но более удобен, например, для установки балансировочного автоматического клапана.
3. Седельное – у такого типа подключения теплопотери еще больше, но его достоинство в том, что отопительные трубы спрятаны и не нарушают общий интерьер помещения.
4. Нижнее – это самый неэффективный способ подключения, его единственный плюс в том, что трубы вообще можно спрятать в стену и скрыть с глаз.

Помимо того, как подключены батареи, большое значение имеет, где они установлены. Радиаторы устанавливают в основном под окнами, ничем по возможности не загораживая, чтобы ограничить поступление холодного воздуха из окна в помещение.

Всякого рода декоративные перегородки сильно уменьшают теплоотдачу от радиатора. Современные радиаторы имеют красивый внешний вид и потому не сильно нуждаются в дополнительном улучшении.

Выбор батарей. Видео

О том, как правильно выбрать радиаторы отопления исходя из заданных условий эксплуатации, делится полезной информацией это видео.

Рассмотрев все схемы подключения, можно браться за составление эскиза собственного проекта. При этом предварительно нужно все взвесить и сделать выбор в пользу того или иного способа подключения. Лучшим решением в этом случае будет комбинировать несколько схем подключения для достижения наилучшей эффективности и лучшего соотношения цена/качество.

Отопление газовыми баллонами в частном доме: расход, схема подключения

Отопление газовыми баллонами в частном доме востребовано в тех местах, где нет возможности подключения к центральному газопроводу или нестабильное электроснабжение для установки электрооборудования.

Содержание

1. Устройство отопления в частном доме газом из баллонов
2. Какой котел использовать
3. Схема подключения котла
4. Характеристики редуктора
5. Расход на отопление дома газовыми баллонами

Устройство отопления в частном доме газом из баллонов

Использование газовых баллонов – эффективный способ обогрева частного дома

Россия – невероятно большое государство с гораздо большим количеством населенных пунктов расположен вдали от благ цивилизации и основных дорог. Чтобы облегчить жизнь, люди устанавливают газовый котел из баллона.

Запретов и ограничений на автономное газовое отопление от баллонного газа нет. Но есть существенный недостаток – для обогрева помещения требуется большое количество топлива, так как оно отличается от газа из центральной магистрали.

Отопление жилого помещения сжиженным газом целесообразно в следующих случаях:

• минимальные теплопотери;
• площадь застройки до 100 кв. м.;
• эффективная теплоизоляция конструкции.

Дом отапливается баллонами 50 литров

Отопление баллонным газом можно рассматривать как временное решение проблемы, так как существующий котел в будущем можно переоборудовать для подачи от центрального газопровода.

Отопление частного дома сжиженным газом осуществляется с использованием стандартных баллонов емкостью 50 литров.

Отопление помещений осуществляется комбинациями следующих горючих веществ:

• СПБТЗ — зимний вариант смеси;
• СПБТЛ — летний вариант.

Зимой баллоны требуют постоянного контроля. Даже при аномально низких температурах газовые смеси не замерзают, но возможны перебои с их подачей в котел. Чтобы снизить вероятность поломок, на зимний период рекомендуется организовать обогрев коробки трубами по принципу теплого пола.

Какой котел использовать

Для отопления газовыми баллонами применяются любые модификации котлов, рассчитанных на сжигание газа

Газовое отопление загородных домов из баллонов осуществляется с помощью теплогенератора для котла с водяным контуром. Вы можете использовать любые модификации и модели отопительных котлов, которые предназначены для сжигания природного газа. Для оптимальной работы достаточно заменить горелку или заменить/отрегулировать форсунки. Многие производители включают в комплект поставки специальный комплект для сжиженных газов.

Аналогично выбирается устройство и его мощность. Однако, учитывая большие эксплуатационные расходы на газовое баллонное отопление, необходимо приобрести котел с высоким КПД, например, газовый конденсационный теплогенератор.

Схема подключения котла

Запорная газовая арматура

Если баллоны будут устанавливаться дома, система должна быть дополнительно укомплектована следующими деталями:

• запорная арматура;
• котел;
• пандус;
• специальные насадки для газа, если они не входят в комплект котла;
• переходник.

Баллоны не рекомендуется устанавливать в подвалах или подвалах, самое оптимальное место для них — специально изготовленный металлический ящик с вентиляционными отверстиями сверху и снизу лицевой части.

Полные баллоны должны храниться строго в горизонтальном положении, вертикальное недопустимо. Установите металлический ящик с северной стороны постройки в самом затененном месте. Для оптимальной работы теплообменника необходимо подключить к нему 4-5 бойлеров отопления. Перед их подключением предварительно необходимо ознакомиться со всеми особенностями монтажа.

Схема подключения газовых баллонов к котлу

Для монтажа отводящего газопровода необходимо использовать трубы с толщиной стенки не менее 2 мм. Муфта диаметром, превышающим диаметр трубы на 15-25 мм, монтируется в стене в месте ее прохода. Зазор между трубой и окружностью рукава заполнен пенополиуретаном.

Общий редуктор подключается одновременно к нескольким баллонам с помощью рампы — двухплечевого коллектора, разделяющего их на основной и запасной пучок.

Возможна комплектация системы газгольдерами, это делается с помощью редуктора, возвращающего газ из жидкого состояния в парообразное для его вторичной подачи в котел. Однако такая установка потребует больших финансовых затрат.

При монтаже все соединения выполняются с помощью шлангов и труб, их герметичность проверяется намыливанием стыка.

Характеристики редуктора

Устройство газового редуктора

Давление в баллоне является переменной величиной, зависящей от различных условий. Например:

• расстояние от коробки с баллонами до котла;
• количество цилиндров;
• температура и состав газовой смеси;
• остаток топлива.

Редуктор — деталь, предназначенная для поддержания и преобразования давления в стабильное состояние.

Выберите подходящий редуктор по двум характеристикам:

• рабочее давление;
• производительность.

Характеристики редуктора

Энергоэффективность системы отопления дома газовыми баллонами во многом зависит от расхода топлива. КПД редуктора не должен быть меньше приемистости котла.

Устройство подбирается по величине рабочего давления в соответствии с параметрами нагревателя. Если давление, подаваемое на редуктор, будет слишком высоким, автоматика котла может выйти из строя или горелка просто погаснет.

Редукторы имеют различные модификации, изготавливаются с параметрами давления 30, 37, 42 и 50 мбар. Существуют модели, в которых этот параметр можно регулировать в пределах от 20 до 60 мбар.

При соединении баллонов с помощью гибких шлангов потребуется переходник, оснащенный штуцером «елочка»; при соединении жесткими трубами и гребенками понадобятся фитинги с резьбовыми отводами.

Автоматически переключаемые коробки передач оснащены защитными элементами. Если давление в системе достигает критических отметок, срабатывает автоматика и открывается предохранительный клапан.

Расход отопления дома газовыми баллонами

Датчик пропана позволит своевременно обнаружить утечку газа, тем самым снизив его расход

При площади дома около 100 квадратных метров мощность котла должна быть не менее 10 кВт. Для получения 1 кВт тепла потребуется около 100-120 г/мин топлива при 100% загрузке котла. Если, например, продолжительность холодов в году достигает 7 месяцев, на весь сезон потребуется примерно 5 тонн сжиженного газа.

На практике расход немного меньше, так как при повышении температуры автоматика переключает систему в экономичный режим. Если сравнивать затраты с магистральным газопроводом, то они будут примерно в 5-6 раз выше. Но это гораздо дешевле, чем обогревать помещение электричеством.

Расход топлива можно снизить благодаря следующим правилам:

• установить автоматику;
• приобретайте топливо у постоянных и проверенных поставщиков, состав газа должен быть отличным;
• установить датчики пропана в помещении с баллонами, что позволит сразу выявить утечки;
• обязательно соблюдение оптимального температурного режима.

Если следовать этим простым рекомендациям, потребление газа можно сократить примерно на 20-40%.

Что нужно знать о цветовых кодах проводов термостата

Одним из самых важных предметов в вашем доме является термостат. Возможность контролировать температуру – это то, что делает ваш дом пригодным для проживания даже в самые теплые летние и холодные зимние дни.

Согласно исследованию EIA ‘ s Жилищного энергопотребления, 12% домохозяйств в Соединенных Штатах имеют кондиционер с централизованным управлением. 33 миллиона домов в Северной Америке полагаются на интеллектуальные термостаты для контроля температуры.

Интеллектуальные системы отопления и охлаждения позволяют пользователям экономить энергию за счет мониторинга и эффективного контроля использования. Они также позволяют нам ограничивать использование и уменьшать потребность в участии человека, упрощая энергосбережение. Исследования рынка умного дома показывают, что интеллектуальные системы отопления и охлаждения экономят пользователям 50% потребляемой ими энергии.

С развитием умных домов все больше американцев получают контроль над системой отопления, вентиляции и кондиционирования воздуха в своем доме. Понимание того, как подключить термостат, является важным знанием для каждого домовладельца. Если ваш термостат выходит из строя, вы можете отремонтировать его самостоятельно, чтобы сэкономить время и деньги. Если вы предпочитаете пользоваться услугами профессионала, то эта информация поможет вам ознакомиться с процессом проводки.

НАЗНАЧЕНИЕ КАЖДОГО ЦВЕТНОГО ПРОВОДА ТЕРМОСТАТА

Подключение термостата в основном заключается в подключении проводов правильного цвета к правильной клемме. Понимание того, для чего предназначен каждый провод, имеет решающее значение для успешного завершения процедуры. Если вы не уверены в какой-либо проводке термостата, безопаснее обратиться к квалифицированному специалисту.

РАЗЛИЧНЫЕ ТИПЫ ПРОВОДКИ ТЕРМОСТАТА

  Всегда проверяйте инструкции изготовителя перед выполнением какой-либо проводки. Проводка для термостатов может быть сконфигурирована различными способами. Самые популярные из них, имеющие от 2 до 5 проводов, описаны ниже. Если у вас более 5 проводов, у вас больше точек управления или у вас есть тепловой насос.

ДВА ПРОВОДА

Если у вас есть два провода, у вас почти наверняка есть цифровой термостат, который обеспечивает только тепло (т. е. без кондиционирования воздуха). Как правило, два провода — красный и белый (см. выше информацию о том, куда они подключены).

ТРИ ПРОВОДА

Это наиболее распространенная конфигурация цифрового термостата, который подключается к котлу (и управляет им). Есть горячий провод на 24 В, общий провод на 24 В и белый провод.

  ЧЕТЫРЕ ПРОВОДА

Это популярная конфигурация для термостата с батарейным питанием или цифрового термостата, который исключительно регулирует температуру. Стандартная конфигурация состоит из 24-вольтового горячего (красный), 24-вольтового общего (синий), нагревательного (белый) и вентилятора (зеленый).
