Лабораторный автотрансформатор (ЛАТР)

Что такое лабораторный автотрансформатор (ЛАТР)

Очень часто в среде электриков и электронщиков звучит аббревиатура ЛАТР. Помните, мы как-то с вами рассматривали блок питания и даже делали его сами. Блок питания выдавал нам постоянное напряжение от нуля и до какого-то конечного значения, которое, конечно же, зависело от крутизны блока питания. Согласитесь, очень удобная штука. Но есть один минус – он нам выдает только постоянное напряжение.
Но, раз есть блок питания на постоянное напряжение, то должен быть блок питания и на переменное напряжение. И называется такой блок питания лабораторный автотрансформатор или сокращенно ЛАТР. Что это за вещь и с чем ее едят?

ЛАТР – это тот же трансформатор. Он преобразовывает переменное напряжение одной величины в переменное напряжение другой величины. Но вся фишка в том, что мы можем менять при необходимости напряжение на выходе ЛАТРа.

Что собой представляет электронный ЛАТР?

Автотрансформаторы нужны, чтобы плавно изменять напряжение тока частотой 50-60 Гц

во время проведения разных электротехнических работ. Еще их нередко используют, когда требуется уменьшить либо увеличить переменное напряжение для бытового или строительного электрооборудования.

Трансформаторами выступает электрическая аппаратура, которая оснащена несколькими обмотками соединенными индуктивно. Применяется она для преобразования электрической энергии по уровню напряжения или тока.

Кстати, широко использовать электронный ЛАТР начали 50 лет тому назад. Раньше прибор оснащали токосъемным контактом. Его располагали на вторичной обмотке. Так получалось плавно настраивать выходное напряжение.

Когда подключались различные лабораторные устройства

, присутствовал вариант оперативного изменения напряжения. Скажем, при желании можно было менять степень нагрева паяльника, настраивать обороты электромотора, яркость освещения и прочее.

В настоящее время ЛАТР имеет разные модификации. В целом он представляет собой трансформатор, преобразующий переменное напряжение одной величины в другую. Подобное устройство служит стабилизатором напряжения. Его главным отличием является возможность регулировки напряжения на выходе из оборудования.

Существуют разные виды автотрансформаторов:

Однофазный;
Трехфазный.

Последний тип — установленные в единой конструкции три однофазных ЛАТРа. Однако мало кто желает стать его владельцем. И трехфазные, и однофазные автотрансформаторы оборудованы вольтметром и регулировочной шкалой

Область применения ЛАТРа

Автотрансформатор используют в различных сферах деятельности, среди них:

Металлургическое производство;
Коммунальное хозяйство;
Химическая и нефтяная промышленности;
Производство техники.

Кроме этого, он нужен для следующих работ: изготовления бытовых приборов, исследования электрооборудования в лабораториях, наладки и проверки техники, создания телевизионных приемников.

Вдобавок ЛАТР часто используют в учебных заведениях

для проведения опытов на уроках химии и физики. Его можно даже обнаружить в составе устройств некоторых стабилизаторов напряжения. Также применяется в качестве дополнительного оборудования к самописцам и станкам. Почти во всех лабораторных исследованиях в виде трансформатора используют именно ЛАТР, поскольку он имеет простую конструкцию и несложен в эксплуатации.

Автотрансформатор в отличие от стабилизатора, который применяется лишь в нестабильных сетях и на выходе создает напряжение 220В с разной погрешностью в 2-5%, выдает точное заданное напряжение.

По климатическим параметрам разрешается использование этих приборов при высоте 2000 метров, но ток нагрузки приходится снижать на 2,5% при подъеме на каждые 500 м.

Основные минусы и плюсы автотрансформатора

Главное преимущество ЛАТРа — это более высокий КПД

, ведь только некоторая часть мощности трансформируется. Особенно важно, если входное и выходное напряжения немного отличаются.

Их минусом является то, что отсутствует между обмотками электрическая изоляция. Хотя в промышленных электросетях нулевой провод обладает заземлением, поэтому такой фактор особой роли играть не будет, к тому же для обмоток используется меньше меди и стали для сердечников, как следствие, меньший вес и габариты. В результате можно хорошо сэкономить.

Виды ЛАТРов

Однофазные

Такой типа ЛАТРов выдает однофазное переменное регулируемое напряжение. Он очень часто используется радиолюбителями, так как позволяет подобрать любое низковольтное переменное напряжение.

Трехфазные

Такой тип ЛАТРов используется в промышленной электронике. На его вход подается трехфазное напряжение, а на выходе получаем те же самые три фазы, но уже меньшей амплитуды. Этот ЛАТР позволяет изменять амплитуду напряжения всех трех фаз одновременно. Грубо говоря, это три однофазных ЛАТРа, которые находятся в одном корпусе и которые одинаково изменяют напряжение.

Описание работы ЛАТРа РЕСАНТА

Давайте рассмотрим однофазный ЛАТР латвийского производства РЕСАНТА (читается по-русски) марки TDGC2-0. 5 kVA.

Сверху наш ЛАТР выглядит вот так:

Мы видим регулятор, с помощью которого можем выставить нужное нам напряжение.

На лицевой стороне видим какое-то подобие вольтметра переменного напряжения. На клеммы слева заводим напряжение из сети 220 В, а с клемм справа – напряжение, которое требуется нам на данный момент.

Процесс сборки

Для сборки регулируемого ЛАТРа выбираем тороидальный магнитопровод (рис. 2). Место наложения обмотки изолируем тряпичной изолентой. Выводим провод для первой клеммы питания. Все последующие провода выводим не разрывая. Закрепляем первый виток на магнитопроводе и начинаем накручивать рассчитанное количество. При достижении витка соответствующего одному из выбранных напряжений, выводим петлю, и продолжаем наматывать провод. На рисунке 3 изображен процесс намотки на деревянном каркасе.

После наложения обмотки лакируем ЛАТР. Наполняем емкость выбранным лаком, и окунаем в него автотрансформатор. Оставляем на длительную просушку.

После просушки помещаем автотрансформатор в корпус. Первый выведенный провод присоединяем к разъему питания. Этот разъем должен быть электрически связан с общей клеммой нагрузки, поэтому соединяем их между собой каким-нибудь проводником. Петлю выведенную для 220 В, соединяем со второй клеммой питания. Остальные провода подключаем к соответствующим клеммам вторичной цепи. На “схеме” 2 изображены выводы проводов.

Для лабораторного автотрансформатора с переменным коэффициентом трансформации добавляем корпус, и делаем крепление для ручки регулятора. К ручке прикрепляем ползунок с угольной щеткой. Щетка должна плотно касаться верхней части обмотки. Помечаем область по которой будет передвигаться щетка, и в этом месте избавляемся от изоляции. Так щетка будет иметь прямой электрический контакт с вторичной обмоткой. Клеммы вторичных напряжений, кроме общей, заменяем одной, соединенной с угольной щеткой (схема 3). При подсоединяем закрепляем вольтметр.

Если следовать написанной статье, то ЛАТР можно с легкостью сделать своими руками.

Как работает ЛАТР на практике

Давайте проведем опыты с лампочкой накаливания в 95 Ватт 220 Вольт. Для этого цепляем ее к выходным клеммам справа.

Интересно, при каком напряжении начнет светится спираль лампочки? Давайте узнаем! Крутим регулятор, пока не заметим слабое свечение лампочки.

Смотрим на шкалу регулятора. 35 Вольт!

А вы знаете, что в США сетевое напряжение 110 Вольт? Интересно, как бы светилась тогда наша лампочка? Выставляем 110 Вольт.

Светится, как говорится, в пол накала.

А теперь сравните, как она светится при 220 В

Дальше повышать напряжение нет смысла. Лампочка может перегореть.

Если хотите выставить напряжение с большой точностью, то конечно же, здесь не обойтись без мультиметра. Для этого ставим крутилку мультиметра на положение измерения переменного напряжения

Цепляемся и меряем переменное напряжение. Заодно подгоняем с помощью регулятора ЛАТРа. Ровно 110 Вольт!

Второй вариант — регулятор напряжения с трансформатором

Не вызывающий помех в сети и дающий синусоидальное напряжение прибор, собирать труднее предыдущего. ЛАТР, схема которого имеет биополярный VT 1

, в принципе тоже получится сделать самостоятельно. Причем транзистор служит регулирующим элементом в устройстве. Мощность в нем зависит от нагрузки. Работает он как реостат. Такая модель позволяет изменять рабочее напряжение не только при реактивных нагрузках, но и активных.

Однако представленная схема автотрансформатора тоже не идеальна. Ее минус в том, что функционирующий регулирующий транзистор выделяет очень много тепла. Для устранения недостатка понадобится мощный теплоотводящий радиатор, площадь которого равна не менее 250 см ².

В этом случае применяется трансформатор T 1. Он должен иметь вторичное напряжение около 6-10 В и мощность примерно 12-15 Вт

. Диодный мост VD 6 осуществляет выпрямление тока, который впоследствии проходит к транзистору VT 1 в любом варианте полупериода через VD 5 и VD 2. Базовый ток транзистора регулируется переменным резистором R 1, изменяя тем самым характеристики тока нагрузки.

Вольтметром PV 1 контролируют размеры напряжения на выходе из автотрансформатора. Он используется с расчетом напряжения от 250-300 В. Если появляется необходимость увеличить нагрузку, тогда стоит заменить диоды VD 5- VD 2 и транзистор VD 1 на более мощные. Естественно, за этим последует расширение площади радиатора.

Как видно, собрать своими руками ЛАТР, возможно, нужно только иметь немного знаний в данной области и закупить все необходимые материалы.

ЛАТР — лабораторный автотрансформатор регулируемый — один из видов автотрансформаторов, представляющий собой автотрансформатор относительно небольшой мощности, и предназначенный для регулирования переменного напряжения (переменного тока), подаваемого на нагрузку от однофазной или трехфазной сети переменного тока.

В основе ЛАТРа, как и любого другого сетевого трансформатора, — сердечник из электротехнической стали. Но на тороидальном сердечнике ЛАТРа, в отличие от других типов сетевых трансформаторов, размещена всего одна обмотка (первичная), часть которой может выступать в роли вторичной, и количество витков вторичной обмотки может оперативно регулироваться пользователем, в этом и заключается отличительная особенность ЛАТРа от простых автотрансформаторов.

Для регулирования количества витков, приходящихся на вторичную обмотку, в конструкции автотрансформатора присутствует поворотная ручка, с которой связана скользящая угольная щетка. При повороте ручки щетка скользит от витка к витку вдоль обмотки, так регулируется .

Со скользящей щеткой непосредственно и соединен один из вторичных выводов лабораторного автотрансформатора. Второй вторичный вывод является общим со стороной входа сети. Потребители подключаются к выходным клеммам ЛАТРа, а входные его клеммы присоединяется к однофазной или трехфазной электросети. В однофазном ЛАТРе один сердечник и одна обмотка, а в трехфазном — три сердечника, и на каждом по одной обмотке.

Напряжение на выходе ЛАТРа может быть как больше входного, так и меньше, например для сети однофазной регулируемый диапазон составляет от 0 до 250 вольт, а для трехфазной — от 0 до 450 вольт. Примечательно, что КПД ЛАТРа тем выше, чем ближе выходное напряжение к входному, и может достигать 99%. Форма выходного напряжения — .

На передней панели ЛАТРа располагается вольтметр вторичной цепи для возможности оперативного контроля перегрузки и более точной установки выходного напряжения. Корпус ЛАТРа имеет вентиляционные отверстия, через которые происходит естественное воздушное охлаждение магнитопровода и обмотки.

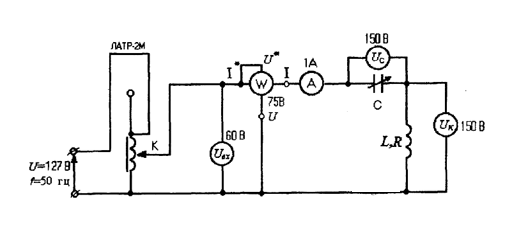

Лабораторные автотрансформаторы применяют в лабораториях для исследовательских целей, для тестирования оборудования переменного тока, да и просто для ручной стабилизации напряжения сети, если оно на данный момент ниже требуемого номинала.

Разумеется, если напряжение в сети постоянно скачет, то автотрансформатор не спасет, потребуется полноценный стабилизатор. В других случаях ЛАТР — это как раз то что нужно, чтобы точно отрегулировать напряжение для текущей задачи. Такими задачами могут быть: наладка промышленного оборудования, тестирование высокочувствительной аппаратуры, настройка радиоэлектронных устройств, питание техники низкого напряжения, зарядка аккумуляторов и т.д.

Поскольку ЛАТР имеет всего одну обмотку, общую для первичной и вторичной цепей, то и ток вторичной обмотки оказывается общим для первичной и вторичной цепей. С этой точки зрения очевидно, что ток вторичной обмотки и первичный ток в общих витках направлены противоположно, поэтому общий ток равен разности токов I1 и I2, то есть I2 – I1 = I12 – ток в общих витках. Вот и получается, что при величине вторичного напряжения близкой к входному, общие витки могут быть намотаны проводом меньшего сечения, чем в случае изготовления двухобмоточного трансформатора.

Конструктивная особенность ЛАТРа вынуждает нас разделять понятия «проходная мощность» и «расчетная мощность». Расчетная мощность — это та, которая передается от первичной обмотки во вторичную цепь посредством электромагнитной индукции через сердечник, как у обычного двухобмоточного трансформатора, а проходная мощность — это сумма проходной мощности и той мощности, которая передается только по электрической составляющей, то есть без участия магнитной индукции в сердечнике.

Получается, что кроме расчетной мощности во вторичную цепь передается еще и чисто электрическая мощность, равная U2*I1. Вот почему для автотрансформаторов требуется магнитопровод меньшего сечения для передачи одной и той же мощности, по сравнению с обычными двухобмоточными трансформаторами. В этом и заключается причина более высокого КПД автотрансформаторов. К тому же меди для провода требуется меньше.

Итак, при небольшом коэффициенте трансформации, ЛАТР может похвастаться следующими достоинствами: КПД до 99,8%, меньший размер магнитопровода, меньший расход материалов. И все это благодаря наличию электрической связи между первичной и вторичной цепями. С другой стороны отсутствие между цепями приводит к опасности поражения фазным током от выходных клемм ЛАТРа и даже от одной из клемм, поэтому необходимо быть в высшей степени аккуратным при работе с лабораторным автотрансформатором.

Блок питания выдавал нам постоянное напряжение от нуля и до какого-то значения, которое, конечно же, зависит от крутизны блока питания. Согласитесь, очень удобная штука. Но есть один минус – он нам выдает только постоянное напряжение

Но, раз есть блок питания на постоянное напряжение, то должен быть блок питания и на переменное напряжение

. И называется такой блок питания
лабораторный автотрансформатор
или сокращенно
ЛАТР
. Что это за вещь и с чем ее едят?

ЛАТР – это тот же трансформатор. Он преобразовывает переменное напряжение одной величины в переменное напряжение другой величины

. Но вся фишка в том, что мы можем менять при необходимости напряжение на выходе ЛАТРа.

Виды ЛАТРов

ЛАТРы бывают:

однофазные

и трехфазные

Трехфазный ЛАТР – это три однофазных ЛАТРа, запиханные в один корпус.

Описание ЛАТРа РЕСАНТА

Давайте рассмотрим однофазный ЛАТР латвийского производства РЕСАНТА (читается по-русски) марки TDGC2-0.5 kVA.

Сверху наш ЛАТР выглядит вот так:

Мы видим крутилку, с помощью которой можем выставлять нужное нам напряжение.

На лицевой стороне видим какое-то подобие вольтметра переменного напряжения. На клеммы слева заводим напряжение из розетки 220 Вольт, ну а с клемм справа выводим нужное нам напряжение, покрутив крутилку в нужном направлении;-).

Работа ЛАТРа на практике

Давайте проведем опыты с лампочкой накаливания в 95 Ватт 220 Вольт. Для этого цепляем ее к клеммам справа.

Интересно, при каком напряжении начнет светится спираль лампочки? Давайте узнаем! Крутим крутилку, пока не заметим слабое свечение лампочки.

Смотрим на шкалу крутилки. 35 Вольт!

А вы знаете, что в США в розетке 110 Вольт? Интересно, как бы светилась наша лампочка в США? Выставляем 110 Вольт.

Светится, как говорится, в пол накала.

А вот теперь посмотрите, как она светится при 220 Вольтах

Если хотите выставить напряжение с большой точностью, то конечно же, здесь не обойтись без . Для этого ставим крутилку мультиметра на положение измерения переменного напряжения

Цепляемся и меряем переменное напряжение. Заодно подгоняем с помощью крутилки ЛАТРа нужное напряжение

Техника безопасности при работе с ЛАТРом

Хочется также добавить пару слов о технике безопасности. Есть ЛАТРы без
гальванической развязки
. Это означает, что фазный провод из сети идет прямо на выход ЛАТРа. Схема ЛАТРа без гальванической развязки выглядит вот так:

В этом случае на выходной клемме ЛАТРа может появиться напряжение сети 220 Вольт с вероятностью 50/50. Все зависит от того, как вы воткнете сетевую вилку ЛАТРа в розетку 220 Вольт.

Если присмотреться к схемотехническому изображению на самой лицевой панели ЛАТРа, то можно увидеть, что клемма “Х” и “х” (те, которые два нижних) связаны между собой простым проводом:

То есть если на клемме “Х” фаза, то и на клемме “х” тоже будет фаза! Вы ведь не будете каждый раз замерять фазу в розетке , чтобы воткнуть правильно вилку? Поэтому БУДЬТЕ крайне ОСТОРОЖНЫ! Старайтесь не задевать голыми руками выходные клеммы ЛАТРа!

В принципе я задевал и ничего со мной такого не произошло. Дело оказалось в том, что у меня деревянный пол, который почти является диэлектриком. Замерял напряжение между мной и фазой – вышло около 40 Вольт. Поэтому я и не чувствовал эти 40 Вольт. Если бы я взялся одной рукой за батарею или встал бы голыми ногами на землю, а другой рукой взялся бы за выход “х” ЛАТРа, то меня тряхануло бы очень сильно, так как через меня прошли бы полноценные 220 Вольт.

Разделительный трансформатор и ЛАТР

Есть также более безопасные виды ЛАТРов. В своем составе они имеют развязывающий трансформатор.

Схема такого ЛАТРа выглядит примерно вот так:

, если мы на выходе ЛАТРа с помощью крутилки
выставим высокое напряжениеи возьмемся сразу за два выходных провода
ЛАТРа.

Заключение

ЛАТР – прибор очень полезный. Я бы посоветовал начинающему электронщику ЛАТР на 500 ВА. Такие ЛАТРы очень компактные и удобные. Работает ЛАТР по принципу трансформатора. Чем меньше витков во вторичной обмотке, тем меньше напряжение на выходе. Когда мы крутим крутилку, мы добавляем витки, а следовательно и напряжение. Принцип работы трансформатора подробно рассмотрен в этой статейке. Думаю, говорить про применение ЛАТРа нет смысла, так как он используется везде, где надо понизить переменное напряжения или даже чуточку его повысить.

Техника безопасности при работе с ЛАТРом

Хочется также добавить пару слов о технике безопасности. Есть ЛАТРы без гальванической развязки. Это означает, что фазный провод из сети идет прямо на выход такого ЛАТРа. Схема ЛАТРа без гальванической развязки выглядит вот так:

Если присмотреться к схемотехническому изображению на самой лицевой панели ЛАТРа Ресанта, то можно увидеть, что клемма “Х” и “х” (те, которые два нижних) связаны между собой проводником.

То есть если на клемме “Х” фаза, то и на клемме “х” тоже будет фаза! Вы ведь не будете каждый раз замерять фазу в розетке, чтобы воткнуть правильно вилку? Поэтому БУДЬТЕ крайне ОСТОРОЖНЫ! Старайтесь не задевать голыми руками выходные клеммы ЛАТРа!

В принципе я задевал и ничего со мной такого не произошло. Дело оказалось в том, что у меня деревянный пол, который почти является диэлектриком. Замерял напряжение между мной и фазой – вышло около 40 Вольт. Поэтому я и не чувствовал эти 40 Вольт. Если бы я взялся одной рукой за батарею или встал бы голыми ногами на землю, а другой рукой взялся бы за выход “х” ЛАТРа, то меня тряхануло бы очень и очень сильно, так как через меня бы прошли все полноценные 220 Вольт.

Первый вариант — прибор изменения напряжения

Если вы начинающий электрик, то лучше попробовать сначала сделать простую модель ЛАТРа, которая будет регулироваться устройством напряжения — от 0-220 вольт. По такой схеме автотрансформатор имеет мощность — от 25-500 Вт

Чтобы увеличить мощность регулятора до 1,5 кВт, нужно тиристоры VD 1 и 2 поставить на радиаторы. Подключают их параллельно нагрузке R 1. Эти тиристоры ток пропускают в противоположных направлениях. При включении прибора в сеть они закрыты, а конденсаторы C 1 и 2 начинают заряжаться от резистора R 5. Еще им при необходимости изменяют величину напряжения во время нагрузки. Вдобавок этот переменный резистор вместе с конденсаторами образовывает фазосдвигающую цепь.

Такое техническое решение дает возможность пользоваться сразу двумя полупериодами

переменного тока. В итоге для нагрузки применяется полная мощность, а не половинная.

Единственный недостаток схемы в том, что форма переменного напряжения во время нагрузки из-за специфики работы тиристоров оказывается не синусоидальной. Все это приводит к помехам по сети. Для исправления в схеме проблемы достаточно встроить фильтры последовательно нагрузке. Их можно вытащить из сломанного телевизора.

Разделительный трансформатор и ЛАТР

Есть также более безопасные виды ЛАТРов. В своем составе они имеют развязывающий трансформатор. Схема такого ЛАТРа выглядит примерно вот так:

Как мы видим, фазный провод изолирован от выходных клемм такого ЛАТРа, благодаря трансформатору, принцип работы которого вы можете прочитать в этой статье. В этом случае нас может тряхануть, если мы на выходе ЛАТРа с помощью крутилки выставим высокое напряжение и возьмемся сразу за два выходных провода ЛАТРа. То есть здесь типичная гальваническая развязка.

Расчет провода

Автотрансформатор нецелесообразно использовать для больших трансформаций по следующим причинам:

Большой риск получить токи, близкие к короткому замыканию. Это компенсируется специальными электронными схемами или дополнительным сопротивлением. Для маленьких нагрузок выгоднее использовать электронный ЛАТР.
Теряются преимущества перед трансформаторами: высокий КПД, экономия проводника и стали, малые габариты и вес, стоимость.

Определяемся в каких пределах будет работать ЛАТР. Питание сети выбираем 220 В. В качестве вторичных напряжений выбираем 127, 180 и 250 В. Мощность ограничиваем в 300 Вт. Можете выбрать свои значения и произвести аналогичные расчеты на примере этой статьи.

Обмотка рассчитывается по большему току. Наибольший ток будет при преобразовании напряжения 220 в 127 В. Автотрансформатор в этом случае является понижающим, и к нему подходит схема 1. Исходя из предоставленной схемы, рассчитываем максимальный ток I проходящий в обмотке обеих цепей:

I = I2 – I1 = P / U2 – P / U1 = 300 / 127 – 300 / 220 = 1 А

где I, I2, I3 – токи в соответствующих участках цепи, А;
P – мощность, Вт;
U1, U2 – напряжения первичной и вторичной цепи, В.

Диаметр провода рассчитываем по формуле:

d = 0,8 * √I = 1 мм.

Из таблицы 1 выбираем тип провода и сечение. Выбор делаем с учетом расчетного тока и среднего значения плотности тока для трансформаторов – 2 А/мм².

Коэффициент трансформации ЛАТРа n вычисляем по формуле:

n = U1 / U2 = 220 / 127 = 1,73

Для дальнейшего расчета вычисляем расчетную мощность Pр:

Pр = P * k * (1 – 1/n) = 300 * 1,2 * (1 – 1/1,73) = 151,92 Вт

где к – коэффициент, учитывающий КПД автотрансформатора.

Для определения количества витков приходящихся на 1 вольт, необходимо посчитать площадь поперечного сечения сердечника S и определиться с типом магнитопровода:

S = √ Pр = √ 151,92 = 12,325 см²

W0 = m / S = 35 / 12,325 = 2,839

где W0 – количество витков, приходящихся на 1 вольт;
m – 50 для стержневого и 35 для тороидального магнитопроводов.

Если сталь не очень высокого качества стоит увеличить значение W0 на 20-30 %. Так же при расчете витков следует увеличить их количество на 5-10 %, чтобы избежать просадки напряжения. Рассчитываем количество витков для выбранных напряжений 127, 180, 220 и 250 В:

w = W0 * U

Получаем 360, 511, 624 и 710 витков.

Для расчета длины провода обматываем один виток на магнитопровод и измеряем его длину. Затем умножаем на максимальное количество витков и прибавляем по 25-30 сантиметров для каждого вывода к клемме.

Рейтинг

( 1 оценка, среднее 4 из 5 )

Електронний ЛАТР своїми руками (схеми)

Основним приводом для створення електронного ЛАТРа своїми руками є надлишок на ринку електротоварів ненадійних регуляторів. Виходом із ситуації може бути зразок промислового типу, але такі екземпляри коштують дорого і володіють значними габаритами, що ускладнює його використання в домашніх умовах.

Схема пристрою електронного ЛАТРа.

Що являє собою прилад

Варто згадати, що лабораторні автотрансформатори (ЛАТР) широко використовувалися ще півстоліття тому. Колишні варіанти приладу мали струмознімальних контактом, який був розташований на вторинній обмотці. Це дозволяло плавно змінювати вихідну напругу (його значення).

Якщо підключалися всілякі лабораторні прилади, був варіант оперативної зміни напруги. Наприклад, при необхідності легко можна було вплинути на ступінь нагрівання паяльника, регулювати яскравість освітлення, обороти електродвигуна і багато іншого. Ось такий своєрідний регулюючий блок живлення.

Малюнок 1. Схема простого варіанту ЛАТРа.

Нинішній варіант ЛАТРа володіє різними модифікаціями. В цілому його можна вважати трансформатором, в якому відбувається трансформація змінної напруги однієї величини в змінну напругу іншої. Пристрій широко використовується як стабілізатор напруги. Основною особливістю є можливість зміни напруги на виході з приладу. ЛАТР бувають декількох варіантів виконання:

Трифазний варіант являє собою вмонтовані в єдиному корпусі три однофазних лабораторних автотрансформатора. До речі, охочих стати володарем трифазного варіанту значно менше.

Простий прилад для регулювання

Існує досить простенький варіант ЛАТРа, який доступний навіть для початківців, його схема зображена на рис. 1. Регульований таким приладом діапазон напруг знаходиться в межах 0-220 вольт. Даний саморобний регулятор має потужність 25-500 Вт. Збільшення потужності пристрою може бути проведено за допомогою установки тиристорів VD1 і VD2 на радіатори.

Напівпровідникові прилади (мова йде про тиристорах ВД1 і ВД2) слід підключити паралельно з навантаженням R1. Пропускається ними струм має протилежні напрямки. Коли прилад включається в мережу, тиристори залишаються закритими, на відміну від конденсаторів С1 і С2, зарядка яких виробляється резистором R5. Якщо є потреба, за допомогою резистора R5 можна змінити напругу, яка виходить під час навантаження. Резистор і конденсатори створюють фазоссуваючу ланцюг.

Малюнок 2. ЛАТР з біполярним транзистором.

Фазосдвігающая ланцюг — це електричний чотириполюсник, гармонійний сигнал на виході якого зсувається по фазі щодо вхідного сигналу. Поширені в САУ в якості пристроїв коригування, які забезпечують стійкість і необхідну якість управління. Окремими випадками є диференційні та інтегрують ланцюга.

Дане технічне рішення дозволяє використовувати для навантаження не половинну потужність, а повну. Досягається це завдяки тому, що використовуються обидва напівперіоду змінного струму.

До недоліків можна віднести форму змінної напруги на навантаженні. У цьому варіанті вона не строго синусоїдальна. Специфіка роботи напівпровідникових приладів є основною причиною. Наявність такої особливості здатне викликати перешкоди в мережі. Але їх можна усунути шляхом додаткової установки дроселів (фільтрів послідовної навантаження) на схему. Такі фільтри можна знайти навіть в несправному телевізорі.

Регулятор напруги: варіант з трансформатором

Лабораторний автотрансформатор, який не стане перешкоджати роботі в мережі і здатний на виході давати синусоїдальна напруга, влаштований трохи складніше попереднього.

Його схема (рис. 2) містить біполярний транзистор VТ1. Він виступає в ролі регулюючого елемента в такому пристрої. Потужність цього транзистора визначається в залежності від необхідного навантаження. У схемі він включений послідовно з навантаженням і функціонує як реостат. Такий варіант надає здатність проводити регулювання робочої напруги як під час активних, так і реактивних навантажень.

На жаль, і тут є свій недолік. Він полягає в тому, що задіяний регулюючий транзистор виділяє надто велику кількість тепла. Щоб усунути його, знадобиться тепловідвідний радіатор, який буде володіти достатньою потужністю. В даному випадку площа такого радіатора повинна становити як мінімум 250 см².

У такій моделі використовується трансформатор Т1, який повинен мати потужність від 12 і до 15 Вт і вторинним напругою від 6 до 10 В. Випрямлення струму відбувається за допомогою діодного моста VD6. Випрямлений струм до транзистора VТ1 в будь-якому варіанті полупериода проходить через міст діодів VD2 і VD5. Щоб зробити регулювання базового струму транзистора VТ1, необхідно вдатися до допомоги змінного резистора R1. Таким чином відбувається зміна параметрів струму навантаження.

За допомогою вольтметра РV1 здійснюється контроль величини напруги на виході з пристрою. Вольтметр береться з розрахунком на напругу від 250 до 300 В. Якщо є необхідність підвищення потужності навантаження, слід провести заміну транзистора VD1 і діодів VD2-VD5 більш потужними. За цим, зрозуміло, піде збільшення площі радіатора.

Як можна помітити, самостійна збірка ЛАТРа можлива, необхідно лише мати знання в цій області і обзавестися потрібними матеріалами.

Схожі статті

Верба з бісеру своїми руками інструкція, схема плетіння і майстер клас

Що собою являє автотрансформатор, як збирається ЛАТРа своїми руками і схема

Сережки з перлів своїми руками майстер-клас і схема

Представление информации о дизайне и эволюции программного обеспечения с помощью диаграмм

Мы все присутствовали на совещании по планированию, на котором царила путаница. Возникают вопросы о предлагаемом дизайне программного обеспечения или обновлениях архитектуры, которые часто выливаются в неопределенность текущего состояния системы. В любой крупной системе ментальная модель каждого члена команды, скорее всего, непоследовательна и устарела. Обсуждение абсолютно необходимо, чтобы ничего не вышло из-под контроля.

В результате большая часть времени планирования спринта тратится впустую, пытаясь восстановить непротиворечивый контекст, от которого можно отталкиваться. Для больших команд это может снизить производительность в начале спринта, поскольку неточная коммуникация внутри команды приводит к потере процесса.

Помимо признания шквала вопросов, проясняющих ментальные модели команды, мудрый технический руководитель чувствителен к языку тела во время сессий планирования. Начинают ли ранее вовлеченные разработчики замечать этот пустой взгляд? Все вдруг сходятся во мнении по нескольким разрозненным темам? В таких случаях я начинаю подозревать, что команда поддается энтропии. Другими словами, возможно, у некоторых членов команды на собрании были отличные идеи, но, услышав всю путаницу вокруг состояния системы или приложения, они начинают поддаваться таким недугам, как групповое мышление и плюралистическое невежество. Они могут бояться, что «не понимают», и им неудобно продолжать задавать уточняющие вопросы во время сеанса планирования.

Конечно, это можно исправить. Диаграммы часто помогают быстро согласовать все эти удивительные ментальные модели и с ясностью и уверенностью фокусируют команду на том, что будет дальше. Это чувство, которое мы все хотим получить после совещания по планированию. Я использую большую часть своих диаграмм в качестве предварительного планирования за один или два спринта до того, как они понадобятся. Существует множество инструментов для построения диаграмм, но в настоящее время я использую диаграмму.net.

Готов, готов, рисуй

Преднамеренная диаграмма, тщательно продуманная для конкретного контекста или серии событий, чрезвычайно ценна, тогда как непродуманная диаграмма, похожая на пресловутый гордиев узел, только вызовет больше путаницы и разочарования. Вот несколько советов, как упростить интересные программные проекты, быстро настроить команду и обеспечить ценный обмен идеями во время следующего сеанса планирования.

Контекст, Контекст, Контекст

Репрезентативная согласованность означает знание того, как все части соотносятся с целым. Чтобы все распределились по зонам и сосредоточились на интересующей области в рамках нашей системы, я всегда стараюсь начинать с общей картины. Очевидно, что он должен быть достаточно широким, чтобы рассказать историю предстоящего спринта, но вы поняли идею. Я, скорее всего, не буду показывать архитектуру всего предприятия, если мы явно работаем над некоторыми изменениями во внешнем интерфейсе для веб-приложения, над которым работали в прошлом спринте. С другой стороны, не менее важно, чтобы я не начинал обсуждение с части полезной нагрузки RESTful.

Знай свои инструменты

Выберите инструмент для построения диаграмм и придерживайтесь его какое-то время. Есть несколько инструментов на выбор. В настоящее время я доволен диаграммами.net. Вам не нужно осваивать каждую отдельную функцию: просто будьте очень довольны подмножеством, которое вы в настоящее время приняли. Живые диаграммы полезны в течение более длительного периода времени, чем статические рисунки. Имея это в виду, хорошее знание своих инструментов приведет к гораздо меньшему разочарованию для вас и команды, когда небольшие обновления или дополнения происходят во время группового обсуждения. Знание ярлыков для часто используемых функций и знакомство с особенностями различных артефактов в режиме «редактирования» будет иметь большое значение для поддержания спокойного сеанса планирования.

Spirit of the Whiteboard

Более крупные изменения, конечно, следует вносить вне времени собрания. Тем не менее, мне все еще нравится запечатлевать нашу групповую ментальную модель каким-то низкокачественным способом. Исторически это было на белой доске или на стираемой поверхности. Однако даже до того, как вся наша команда должна была быть удаленной, она не очень включала участников, которые были удаленными. Наведение камеры на доску было лучшим, что мы делали для этих людей. Это не здорово. Я был удаленным человеком на некоторых из этих встреч, и это тяжело.

Сейчас я экспериментирую с недорогим планшетом для рисования, который держу под рукой как раз для таких случаев. Вы можете перевести диаграмму в режим «от руки», а затем приступить к работе! Это не идеально, но намного быстрее, чем проводить мозговые штурмы с помощью трафаретов. И каждый может ясно видеть обновления (и высмеивать артиста).

Функция белой доски в Zoom также очень удобна и хорошо работает с моим планшетом для рисования. Постоянно оставляя планшет подключенным, я нахожу удобным переключиться на доску и начать записывать важные идеи. И у меня есть дополнительное преимущество, поскольку я по-прежнему получаю немедленную обратную связь от каждого.

Инкрементальные сборки

Нет. Вы не просто проскользнули в статью о непрерывной интеграции. Инкрементальные сборки также важны при представлении информации. Я встретил этот термин в книге «Основы архитектуры программного обеспечения» Марка Ричардса и Нила Форда. Авторы объясняют, что одновременное отображение всей визуальной информации для концепции может привести к довольно скучному представлению. Скорее, выстраивание истории может удерживать внимание аудитории.

В целях планирования я использую добавочные сборки, чтобы рассказать историю о том, что произойдет во время следующего спринта. Часто у команды есть представление об изменениях или дополнениях, которые мы собираемся внести во время следующей итерации. Тем не менее, мне нравится начинать с того, какой дизайн или архитектура существует сейчас, а затем постепенно вносить изменения, используя слои по мере их обсуждения.

Слои, FTW!

Инструмент «Слои» — это то, что я использую для выявления и постепенного построения своих диаграмм. Дайте слоям осмысленные имена. Вы поблагодарите себя позже, и это также значительно упрощает навигацию по диаграмме для других членов команды, которые обращаются к диаграмме при самостоятельном изучении или реализации истории. Излишняя хитрость со слоями заставит вас завязать инкрементную сборку узлами и оттолкнет других людей от обращения к диаграмме. Дайте слоям хорошие доменные имена, расположите их в логическом порядке и очень постарайтесь, чтобы артефакты в слоях представляли собой связную единицу работы. Другими словами, не заставляйте людей охотиться за всеми далеко простирающимися местами, где рисунок изменился.

Я не могу подчеркнуть, насколько эффективным может быть использование слоев при обсуждении изменения системы. Подобно тому, что описывает Гойко Аджич в своей книге «Пятьдесят быстрых идей по улучшению ваших пользовательских историй», возможность описать (и, в нашем случае, показать) только те изменения, которые необходимо внести, позволяет команде договориться о масштабах и усилиях по улучшению ваших пользовательских историй. история в рекордно короткие сроки и с уверенностью.

Извлеките карту

Как упоминалось ранее, совещание по планированию — не место для начала добавления следующих диаграмм для спринта. Диаграммы — это прежде всего предварительное планирование одного или двух спринтов, прежде чем диаграммы понадобятся. Это дает вам, техническому руководителю, время для обсуждения различных историй/эпопей для этих спринтов с заинтересованными сторонами. Это дает вам время, чтобы запросить обратную связь от команды в непринужденных сеансах мозгового штурма с небольшими группами или один на один с соответствующими ведущими разработчиками. Точно так же, как мы не хотим приходить на совещание по планированию с пустыми карточками и пытаться создать, проверить и подготовить их к работе за один сеанс планирования, я также не хочу, чтобы мои диаграммы стали полной неожиданностью. Опять же, у каждого члена будет ментальная модель; мы хотим, чтобы все синхронизировались как можно быстрее, чтобы мы могли начать планировать наш спринт с готовыми к работе карточками, которые все хотят начать внедрять.

Одним из способов достижения этой цели являются хорошо составленные диаграммы. Дайте вашей команде карту для навигации по нашим все более сложным программным проектам. В сочетании с другими важными элементами, такими как хорошо написанные истории/карточки, хорошие диаграммы повысят уверенность вашей команды в своих знаниях. Это приведет к более качественным обсуждениям и смягчит ощущение «два шага вперед и один шаг назад», которое может возникнуть у технического руководителя при описании того, что программное обеспечение или система должны делать дальше.

Что такое схематический захват? | Начало работы

Главная страница

Схематический захват

Что такое схематический захват?

Марк Харрис

| Создано: 18 июля 2021 г.
&nbsp|&nbsp

Обновлено: 24 июля 2021 г.

Проще говоря, схематический ввод — это процесс преобразования бумажного проекта в электронное представление, которое могут обрабатывать программные средства, такие как средства моделирования цепей или пакеты проектирования печатных плат. Графически ввод схемы (также известный как ввод схемы) — это процесс размещения компонентов на листах схемы и определения связей между ними. Таким образом, вы создаете логический/электрический проект, который можно использовать в других ваших инструментах проектирования, когда вы будете готовы запустить моделирование или создать физическую схему.

За кулисами ваше программное обеспечение для проектирования на самом деле не заботится о том, как вы размещаете компоненты в схемах. Пакеты моделирования цепей, такие как SPICE, и инструменты компоновки вашей печатной платы заботятся только о соединениях, которые вы определяете между выводами на разных компонентах. Эти соединения называются «цепями», и схематический захват на самом деле представляет собой задачу создания списка цепей, которые будут отражены во всей компоновке вашей физической печатной платы. Графический интерфейс, который вы видите в своем программном редакторе схем, помогает вам оставаться организованным при создании проекта и, в конечном итоге, при преобразовании ваших проектов в топологию печатной платы.

Основные принципы
Эмпирические правила
Моделирование схемы
Переход к компоновке печатной платы

Основные принципы

Принципиальная схема представляет собой список частей и связей между соединениями этих частей. Это могут быть электронные компоненты от простого резистора до сложной микросхемы интегральной схемы или ПЛИС, а также механические компоненты, такие как разъемы, циферблаты или переключатели.

Процесс создания схемы должен включать в себя все необходимое для работы схемы, включая электрические соединения с окружающей средой. Таким образом, внимание к деталям жизненно важно; любые упущения в схемотехнике, зафиксированные схематически, могут вызвать головную боль в будущем, когда что-то работает не так, как ожидалось, и потенциально дорогостоящую диагностику и корректирующие действия.

Результат процесса создания схемы обычно представлен в виде списка цепей, который можно импортировать в другие программные инструменты, такие как программа моделирования или пакет проектирования печатных плат. Некоторые программы проектирования заставляют вас вручную экспортировать и повторно импортировать списки соединений каждый раз, когда вы что-то изменяете в проекте, что будет повторно синхронизировать ваш проект, чтобы гарантировать, что ваши схемы и топология печатной платы показывают один и тот же набор соединений. С другим программным обеспечением для проектирования вы никогда не увидите файл списка соединений: программное обеспечение для проектирования выполняет эту синхронизацию автоматически, так что вы можете быстро перейти к компоновке печатной платы.

Полезные правила

Во время создания схемы вы будете работать в графическом интерфейсе, где модели компонентов размещаются на чертежах и соединяются проводами. Существует несколько основных приемов, которые могут помочь вам сэкономить время и обеспечить удобочитаемость листов схем:

Компоненты следует размещать так, чтобы поток сигнала проходил слева (вход) направо (выход). Точно так же источники питания должны подаваться сверху вниз, то есть порты питания должны располагаться вверху, а заземление — внизу. Это соглашение гарантирует, что любой, кто взглянет на схему, сразу поймет, куда и откуда проходят сигналы, и какие линии несут сигналы, а какие — питание.
Все метки должны соответствовать единому соглашению об именах, чтобы помочь читателю понять и выделить потенциальные проблемы. Например, соединение, помеченное как линия питания, но расположенное как сигнальная линия, будет сразу выделяться, что упростит отладку схемы до компоновки и изготовления.
Линии не должны пересекаться или сходиться, где это возможно, во избежание путаницы. Пересечение проводов создает видимость соединения между линиями, хотя это может быть и не так. Использование универсальных символов для подключения источника питания может уменьшить количество линий и сделать схему более понятной. Если линии должны пересекаться, сделайте так, чтобы читатель понял, что это так. Если линии соединяются, ограничьте это максимум тремя строками. Более трех линий, сходящихся в одной точке, могут быть ошибочно приняты за непреднамеренно пересеченные линии.
Если схема настолько велика, что занимает несколько страниц, разделите компоненты так, чтобы на каждой странице были полные функциональные блоки, а не размещайте эти блоки случайным образом на страницах. Соединения, где линии перетекают между страницами, должны быть идентифицируемыми. Некоторое программное обеспечение для проектирования будет использовать объект, называемый «портом», для обозначения соединения между двумя разными листами; это наилучшая практика, которая дает понять, что соединение выполняется с другим листом схемы.
Не забывайте, что для некоторых компонентов требуются дополнительные детали, не входящие в функциональную схему: развязывающие конденсаторы, сетевые фильтры, защита от грозовых разрядов (ESD). Множество компонентов, необходимых устройству для работы в реальном мире, не являются встроенными, и их необходимо добавлять в качестве внешних частей. Однако если вы забудете включить их в схему, результаты моделирования схемы будут признаны недействительными, а готовый продукт может оказаться нефункциональным.
Наконец, если какой-либо аспект схемы неясен, добавьте пояснительную записку. Вы поблагодарите себя позже, когда снова посмотрите на схему и не сможете вспомнить некоторые проектные решения, которые вы приняли в то время. Если вы работаете в команде, члены вашей команды также поблагодарят вас, поскольку цель дизайна будет ясна.

На этой принципиальной схеме диодного компонента TVS сигналы расположены слева направо. Питание +5 В постоянного тока расположено в верхней части листа, а различные заземляющие сети расположены вдоль нижней части листа.

Моделирование схемы

Инструменты моделирования используются для создания схемы, стимулирования входных данных и контроля теоретических выходных данных. Эти инструменты позволяют разработчику протестировать принципиальную схему или группы схем при всех возможных входных условиях, убедиться, что схема работает должным образом, и проверить схему на соответствие общим требованиям к устройству, которое она реализует. Стандартным инструментом моделирования является SPICE, встроенный в большинство приложений для редактирования схем.

Для каждого компонента и входного сигнала, включенных в схему, необходимо определить рабочие параметры и рабочие характеристики. Хотя сведения о стандартных компонентах часто доступны в библиотеках данных, для специальных или необычных компонентов может потребоваться определение и ввод этой информации вручную. Помните, что симуляция будет настолько хороша, насколько хороши данные, которые она использует. Любые ошибки, какими бы малыми они ни были, могут привести к вводящим в заблуждение или нерепрезентативным результатам, которые могут стать очевидными только при работе собранного устройства.

Использование SPICE во время создания схемы дает вам возможность оценить функциональность ваших проектов схем, прежде чем вы создадите топологию печатной платы и изготовите печатную плату для вашего проекта.

Важно помнить, что инструменты моделирования говорят вам, что схема будет делать в идеальных условиях. Поэтому, если они не добавлены в модель, они не будут учитывать реальные эффекты, такие как потери в трассе из-за импеданса или генерация излучаемого шума. Кроме того, он не будет учитывать помехи от принимаемых излучаемых или кондуктивных помех, перекрестные помехи между сигнальными линиями и другие косвенные эффекты. Хороший проектировщик исследует восприимчивость своей схемы к таким факторам и вводит их в конструкцию печатной платы в качестве ограничений, которые преобразуются в параметры минимальной ширины и максимальной длины трасс, ограничения разделения трасс и требования к экранированию/экранированию.

Переход к компоновке печатной платы

После того, как ваши схемы готовы и вы готовы начать процесс компоновки печатной платы, ваши инструменты проектирования могут помочь автоматизировать переход к физическому проектированию. Вместо того, чтобы экспортировать список соединений из редактора схем и повторно импортировать его в редактор печатных плат, лучшие инструменты могут обойти этот процесс и напрямую импортировать данные вашего компонента в новую топологию печатной платы. Тем не менее, всегда дважды проверяйте каждую принципиальную схему в листах схем, прежде чем приступать к изготовлению платы. Большинство пакетов включают в себя функции проверки правил, которые могут выявить ошибки, которые легко пропустить, такие как открытие и замыкание. Они не заменяют ручную проверку проекта схемы.

Чтобы ответить на вопрос «что такое схематический захват?» Это процесс, который позволяет разработчику смоделировать свою схему, чтобы проверить свой дизайн, а затем создать оптимальную компоновку печатной платы с минимальными усилиями. Однако на каждом этапе процесса разработчику необходимо выполнять тщательные проверки, чтобы предотвратить ошибки, влияющие на последующие этапы. Инструменты моделирования и пакеты для проектирования печатных плат могут облегчить жизнь проектировщика, автоматизировав переход от листов схемы к топологии печатной платы. Тем не менее, они никогда не бывают идеальными, и дизайнер никогда не должен полагаться на результаты работы инструмента без тщательного анализа.

Разработчики схем, инженеры по компоновке печатных плат и инженеры по моделированию доверяют полному набору инструментов для создания схем в Altium Designer®. Когда проект завершен и готов к выпуску в производство, платформа Altium 365™ упрощает совместную работу и совместное использование ваших проектов.

Мы лишь немного коснулись возможностей Altium Designer на Altium 365. Начните бесплатную пробную версию Altium Designer + Altium 365 уже сегодня.

Об авторе

Марк Харрис — инженер-инженер с более чем 16-летним опытом работы в электронной промышленности, начиная от контрактов в аэрокосмической и оборонной промышленности и заканчивая запуском небольших продуктов, хобби и всем, что между ними. До переезда в Великобританию Марк работал в одной из крупнейших исследовательских организаций Канады; каждый день приносил новый проект или задачу, связанную с электроникой, механикой и программным обеспечением. Он также публикует самую обширную библиотеку компонентов базы данных с открытым исходным кодом для Altium Designer, которая называется Celestial Database Library. Марку нравится аппаратное и программное обеспечение с открытым исходным кодом, а также инновационное решение проблем, необходимых для решения повседневных задач, возникающих в таких проектах. Электроника — это страсть; наблюдение за тем, как продукт превращается из идеи в реальность и начинает взаимодействовать с миром, — бесконечный источник удовольствия.

Вы можете связаться с Марком напрямую по адресу: [email protected]

Дополнительный контент от Марка Харриса

Связанные ресурсы

Теория трансформаторов стала проще

Трансформаторы, используемые для преобразования мощности 50/60 Гц, должны быть физически больше, чем те, которые используются в настенных панелях. Прочтите эту статью, и вы поймете, почему.

Читать статью

Размер компонентов понижающего преобразователя

Обзор того, какие расчеты необходимы при выборе компонентов для импульсного понижающего преобразователя.

Читать статью

Какие типы оптоизоляторов подходят для вашего сигнала?

Оптоизолятор — это электронное устройство, которое можно использовать для передачи информации между диодами без прохождения электрического тока. Поскольку нет необходимости напрямую передавать напряжение или ток между входами и выходами в схеме оптоизолятора, эти компоненты можно использовать для обеспечения гальванической развязки двух областей на печатной плате. Оптоизоляторы действуют как защитный механизм, гарантируя, что вредные электрические токи не пройдут через

Читать статью

Клонирование и изменение схемы печатной платы Arduino Mega в Altium Designer

Существует множество различных плат Arduino, доступных для разработки и прототипирования, и вы можете подумать о разработке собственной схемы печатной платы Arduino. Если вы хотите изменить схему Arduino Mega, вам необходимо программное обеспечение для проектирования, которое позволит вам легко строить на плате Arduino и быстро добавлять функциональные возможности. Ваше программное обеспечение для проектирования должно упростить использование любой платы Arduino, такой как Uno, Mega, Zero или другой модели. Лучшее программное обеспечение для проектирования печатных плат с

Читать статью

Упрощенное моделирование схемы SPICE на примерах

Моделирование SPICE экономит ваше время на этапе прототипирования. Понимание вашего интерфейса моделирования упрощает анализ того, как

Смотреть видео

Как создать схемные символы в Altium Designer

Что такое генератор схемных символов и зачем его использовать? Инструмент генератора схемных символов в Altium Designer ^® автоматически заполнит булавки на символе в соответствии со списком булавок, который вы создадите. Это сэкономит вам довольно много времени, если вам нужно разместить один и тот же компонент несколько раз. Он имеет простой интерфейс, в котором вы можете быстро указать количество пинов и общий контур символа, а затем генератор

Читать статью

Стоит ли использовать мощные полевые МОП-транзисторы последовательно?

В этой статье мы более подробно рассмотрим, как правильно использовать комбинации МОП-транзисторов последовательно по сравнению с их использованием параллельно.

Читать статью

Используйте лучшее программное обеспечение для рисования схем со SPICE и Schematic Capture

Используйте лучший редактор схем, чтобы создать свой следующий электронный проект и начать компоновку печатной платы.

Читать статью

Параметры документа панели свойств в редакторах SCH

Панель «Свойства» обеспечивает доступ к свойствам документов и объектов. Содержимое панели меняется в зависимости от активного документа или выбранного объекта. Набор свойств полностью охватывает все необходимые параметры и настройки объекта. Параметры итогового документа используются для настройки сетки, шрифтов, формата листа и т. д. Вы можете получить к ним доступ на панели свойств. Параметры документа в библиотеке SCH Документ

Читать статью

Применение модульного подхода к проектированию печатных плат в Altium Designer

Проектирование печатных плат редко обсуждается с точки зрения проектирования функциональных блоков или соединения модулей с различной функциональностью.
