Схема подключения камеры видеонаблюдения к телевизору: Как подключить камеру видеонаблюдения к телевизору? Схема подключения аналогового видеонаблюдения напрямую к телевизору

Как подключить IP-камеру к телевизору – блог Ivideon

Подключить камеру видеонаблюдения к телевизору можно через видеорегистратор, но есть и другие способы.

Аналоговое устройство проще подключить к телевизору, так как на любом ТВ есть входы RCA Jack, которые в народе называются «тюльпаны». Вы сможете подключить камеру напрямую. Рассмотрим несколько вариантов подключения:

• Через Smart TV.
• При наличии регистратора.
• С помощью Android TV box приставки.
• Через браузер.
• Напрямую через RCA.

Подключение камеры видеонаблюдения к телевизору Smart TV

Smart TV – это общее название для телевизоров с собственной операционной системой и приложениями. Обычно они имеют доступ к сети, однако каждый производитель создает собственное программное обеспечение для своих устройств. И общего ответа на вопрос «Как подключить IP камеру к телевизору с Smart TV?» нет.

Теоретически, получить доступ к изображению можно через любой браузер или программу, которая способна транслировать видеоряд из Интернета по ссылке. Smart TV предлагает пользователю просмотр IP-каналов и доступ к сервисам потоковой передачи видео, например, YouTube, MEGOGO, IVI и другие.

Значит, железо в принципе может принимать подобный сигнал, а вот можно ли организовать просмотр с камеры видеонаблюдения – зависит только от прошивки телевизора и доступных для нее программ. Проще говоря, если этой функции нет в приложениях для TV, то подключить камеру нельзя.

Второй вариант – браузер. Если в вашем телевизоре есть встроенный браузер, то вы можете подключится к камере через сервис Ivideon или напрямую. Чтобы подключится напрямую, вам нужно, чтобы оба устройства были в одной подсети, то есть были подключены к одному роутеру. Введите внутренний IP-адрес камеры в адресной строке браузера и откроется окно доступа к вашему устройству. Если вы хотите организовать просмотр удаленной IP-камеры, то следует вводить внешний IP-адрес, который назначается в настройках роутера, через который выходит в сеть требуемое устройство.

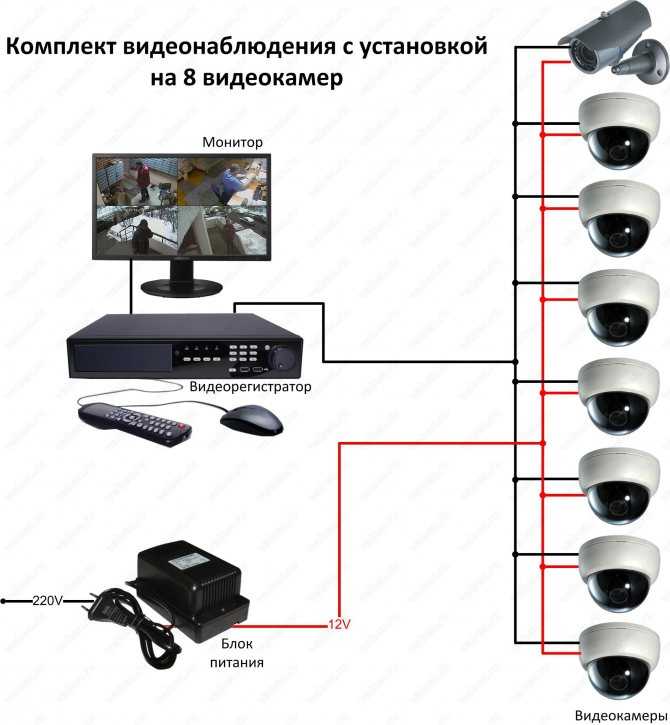

Как вывести IP-камеру на телевизор через видеорегистратор?

Итак, чтобы подключить IP-камеру вам нужен либо сетевой регистратор (NVR) или гибридный (HVR), к которому можно подключить аналоговые и IP-устройства одновременно. Если вы хотите подключить аналоговую аппаратуру к телевизору, то сделать это можно с помощью обычного аналогового видеорегистратора (DVR), но в таком случае видеонаблюдение будет исключительно локальным, без возможности удаленного просмотра.
Принцип подключения для всех регистраторов один и тот же – нужно вывести изображение на телевизор через один из доступных разъемов, обычно это VGA, DVI, RCA, HDMI. Ниже приведены картинки, чтобы было проще сориентироваться.

Разницы в качестве подключения нет, единственное отличие – если регистратор поддерживает воспроизведение звука и в конструкции есть микрофон, то предпочтительны кабель RCA или HDMI, только в них есть аудиоканал. VGA и DVI передают только изображение.

Как только вы подключите регистратор, он сразу покажет картинку со всех камер. Управлять настройками вы можете с помощью мыши и клавиатуры. Чтобы далее просматривать каналы, вы можете переключить источник сигнала на телевизоре через пульт или вручную.

Как вывести IP-камеру на телевизор через Android TV Box?

Android TV Box – это приставка (модулятор), которая работает под управлением мобильной операционной системы Android, на ней работает большинство телефонов и планшетов, практически все кроме продукции компании Apple. Реализовать вывод изображения очень просто, так как в Андроиде есть браузер и большое количество приложений.

Через сервис Ivideon

1. Когда камера имеет выход в Интернет, вам нужно скачать программу Ivideon в Play Market и запустить ее.

2. Нажмите кнопку «Добавить камеру». Она будет доступна сразу после того, как приложение откроется, не нужно искать ее в глубине многоуровневых меню. Помните, что камера должна быть подключена к одному роутеру с приставкой Android TV Box. И пусть вас не пугает, что на картинках изображен телефон, приложение будет выглядеть точно так же на телевизоре. Единственное различие – это то, что вам придется управлять мышью, так как на экране вашего ТВ нет сенсорного экрана.

3. Выберите производителя и модель вашего устройства.

4. Выберите пункт «Подключить камеру к Ivideon».

5. Далее придется ввести MAC-адрес камеры, который вы можете найти на коробке или на корпусе самого устройства.

6. Следуйте инструкциям и можете подключать питание к устройству. Через минуту вы увидите изображение на экране своего телевизора.

Через браузер

Вы можете получить доступ к камере через браузер. Он доступен на любом TV Box или через Smart TV. Просматривать видео можно двумя способами – через сервис облачного видеонаблюдения Ivideon или напрямую.

Через личный кабинет Ivideon

Добавить стороннюю камеру через сайт Ivideon нельзя, для этого потребуется программа Ivideon Server на компьютер или приложение Ivideon для смартфона. То есть вы должны сначала добавить устройство к своему профилю, а потом сможете просматривать его через свой личный кабинет.

Если вы обладатель модели со встроенным сервисом Ivideon, то вы сможете подключить ее через личный кабинет Ivideon.
Перейдите в личный кабинет и выберите пункт «Камеры» и нажмите «Подключить устройство».

Выберите пункт «Камера с поддержкой Ivideon». Камера должна быть подключена к Интернету, но питание не включайте.

Введите наименование модели, MAC-адрес или серийный номер. Эту информацию можно найти на коробке или на самой камере. Далее нажмите «Продолжить» и подключайте питание к устройству. Через пару минут устройство появится в списке. Теперь можно выполнить настройки и начать просмотр.

Через браузер напрямую

Камера должна быть подключена к одной сети с вашим TV Box и запитана. Зайдите в браузер и введите IP камеры в адресную строку. Найти IP можно на коробке, если устройство новое. Если же камера уже подключена и работает, то IP-адрес можно узнать в списке устройств вашего роутера или у системного администратора.

Когда перейдете по внутреннему IP-адресу камеры, нужно будет ввести логин и пароль. Откроется сетевой интерфейс, и вы сможете просматривать изображение с нее.

Подключение аналоговой камеры к телевизору через RCA

Аналоговые камеры устроены намного проще, чем сетевые. Почти все устройства имеют RCA Jack (тюльпаны) выход. Самый простой способ подключить ее к телевизору – просто воткнуть провода. Но если ваш современный ТВ не имеет выхода RCA, то можно купить переходник RCA – HDMI. Выглядит он как на картинке ниже.

По всем вопросам, связанным с подключением камеры к телевизору, обращайтесь к вашему менеджеру в Ivideon или на почту.

Как подключить камеру видеонаблюдения к телевизору: особенности установки

За последние несколько лет видеонаблюдение прочно вошло в быт населения многих стран мира. С помощью небольшой специализированной видеокамеры можно легко узнать, что происходит непосредственно у входной двери, на лестничной клетке, во дворе дома, где гуляет ребенок и/или припаркован автомобиль. Организовав у себя в квартире несложную систему видеонаблюдения можно существенно повысить степень собственной безопасности.

Содержание

1. Виды камер видеонаблюдения
2. Аналоговые видеокамеры
3. IP-видеокамеры
4. Конструктивные особенности видеокамер
5. Внутренние и внешние
6. Купольные видеокамеры
7. Миникамеры
8. Особенности подключения видеокамеры к телевизору
9. Аналоговые видеокамеры
10. IP-видеокамеры

Виды камер видеонаблюдения

Аналоговые камеры подключаются к ТВ напрямую, но имеют низкое разрешение

На современном рынке электронного оборудования присутствуют видеокамеры, отличающиеся разными технологиями видеонаблюдения. Отличаются они друг от друга способом передачи изображения и подключения к телевизору.

Аналоговые видеокамеры

Аналоговые камеры видеонаблюдения считаются несколько устаревшими, но отличаются от остальных видов тем, что их можно напрямую подключать к телевизору. Их недостаток – изображение на экране имеет низкое разрешение, что не позволяет владельцу рассмотреть мелкие детали картинки.

Дальнейшее развитие аналоговой технологии привело к появлению TVI/HDCVI/AHD камер, позволяющих получать на экране картинку с достаточно высоким разрешением. В этом случае подключить видеокамеру к телевизору напрямую нельзя – необходимо наличие видеорегистратора.

Существуют камеры видеонаблюдения в высоком разрешении, оснащенные переключателем, позволяющим переводить их в режим аналогового видео высокого качества. Их можно подключать к телевизору напрямую.

IP-видеокамеры

IP камеры имеют высокое разрешение, но намного дороже аналоговых, для подключения нужен видеорегистратор

Беспроводная технология, которая используется для передачи изображения IP-видеокамерами, развивалась параллельно с аналоговыми технологиями. Она позволяет получить на экране картинку с высоким разрешением, что выгодно отличает их от любой аналоговой видеокамеры. Однако они намного сложнее и дороже аналоговых, так как содержат в своем составе встроенные цифровые фильтры, позволяющие существенно улучшить качество изображения. Кроме того, в корпусе могут быть вмонтированы микрофон и динамик.

IP-видеокамера подключается к телевизору только через видеорегистратор. Без последнего ее можно подключить к компьютеру, планшету, смартфону, имеющим специальное программное обеспечение. Необходимо помнить:

• IP-видеокамеры имеют свою прошивку;
• для подключения нужна компьютерная сеть;
• подключение к компьютерной сети осуществляется при помощи разъема RJ45;
• IP-камеры могут быть оснащены WiFi интерфейсом.

Все камеры видеонаблюдения имеют свои конструктивные особенности.

Конструктивные особенности видеокамер

Мини видеокамеры также можно подключить к телевизору

В зависимости от конструктивного исполнения камеры бывают:

• внутренние и внешние;
• купольные;
• миниатюрные.

Кроме того все видеокамеры делятся на черно-белые, цветные, смешанные.

Внутренние и внешние

Внутренние и внешние камеры видеонаблюдения предназначены для установки внутри помещения или на улице. При этом внутренниене имеют защиты от воздействия внешних факторов и отличаются небольшими размерами и малым весом. Внешние монтируются в специальных корпусах, позволяющих работать в любых климатических условиях и защищать их от воздействия внешних факторов (вандалов и пр.). Как правило, внешние видеокамеры устанавливают далеко от монитора, в связи с чем они должны передавать сигнал на большие расстояния.

Корпусные камеры в свою очередь могут быть неподвижными и поворотными. В помещениях неподвижные устанавливают на кронштейнах, а на улицах помещают в специальный термокожух с подогревом и вентиляцией. При необходимости наблюдения за большими территориями их комплектуют широкоформатными объективами, имеющими трансфокатор.

Видеокамеры, оснащенные поворотным механизмом, могут в определенные промежутки времени изменять зону наблюдения по предустановленной программе.

Купольные видеокамеры

Купольная камера имеет обзор 360 градусов

Купольные камеры имеют привлекательный внешний вид и могут быть установлены как в помещении, так и на улице. От остальных видов они отличаются наличием скоростного поворотного механизма, который может двигать трансфокаторный объектив как по вертикали (180°), так и по горизонтали (360°), позволяя контролировать территории с быстродвижущимися объектами.

Миникамеры

Миникамеры используются для скрытого наблюдения, для чего их прячут, например, в предметах интерьера таким образом, чтобы утройство невозможно было заметить. Объектив  имеет размер не больше игольного ушка, в связи с чем зона наблюдения ограничена небольшими размерами.

Матрица черно-белых камер обладает высокой светочувствительностью и большой разрешающей способностью, что позволяет использовать их там, где нужна детализированная картинка. Цветные детально обеспечивают передачу цветной видеокартинки, что делает изображение на экране более информативным.  Смешанные камеры имеют возможность в зависимости от времени суток изменять цветность. При этом качественная ночная съемка осуществляется при помощи ИК-подсветки.

Особенности подключения видеокамеры к телевизору

Чтобы быстро и без проблем подключить камеру видеонаблюдения к телевизору, нужно обзавестись расходными материалами и комплектующими изделиями. При этом их состав определяется типом видеокамеры, ее интерфейсами и комплектом поставки. Телевизор как минимум должен иметь аналоговый видеовход RCA. При этом разъемами RCA оснащено большинство видеокамер.

Аналоговые видеокамеры

Разъемы для подключения камеры к телевизору

Подключение камеры видеонаблюдения к телевизору напрямую осуществляется при помощи RCA кабелей. Их расцветка поможет осуществить соединение без ошибок – желтый кабель передает видеосигнал, а красный и черный (белый) предназначены для подачи электропитания — +12В и «общий» соответственно. Когда видеокамера удалена от телевизора, удлинить RCA кабель можно при помощи коаксиального кабеля типа RG59 или витой пары (сиамский кабель).

Для подключения аналоговых камер высокой точности (TVI/HDCVI/AHD) понадобится аналоговый видеорегистратор DVR.

Для подключения нескольких камер к одному телевизору потребуется приобрести 4-х ядерный процессор или мультиплексор CCTV. Чтобы подключить одну аналоговую камеру к нескольким телевизорам, понадобится разделить видеосигнал при помощи разветвителя CCTV.

IP-видеокамеры

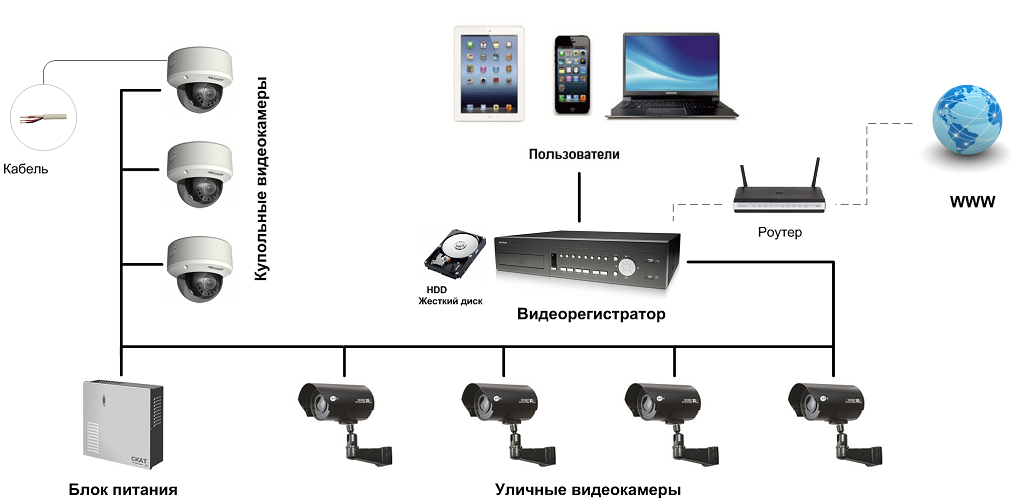

Схема подключения цифровой камеры к телевизору

Для подключения IP-камеры пользователю в обязательном порядке понадобится сетевой видеорегистратор NVR. При этом для подключения камер к телевизору необходимо выполнить следующие действия:

1. кабелем Ethernet Cat 5/6 подсоединить IP-камеры к видеорегистратору NVR;
2. кабелем HDMI подключить видеорегистратор NVR к телевизору;
3. подключить адаптер сетевого электропитания к видеорегистратору NVR;
4. включить видеорегистратор NVR и телевизор.

После выполнения этих операций на экране телевизора появится изображение в реальном времени.

Сетевой видеорегистратор NVR позволяет осуществить ряд тонких настроек: детектор движения, детекция лиц, тревожные выходы и пр. Ряд моделей оснащены РоЕ-выходами, позволяющими подключать камеры видеонаблюдения без адаптера сетевого питания.

Как подключить камеру слежения к ТВ-монитору

Некоторые клиенты хотят подключить свою камеру видеонаблюдения напрямую к телевизору без записи на видеорегистратор видеонаблюдения. Эти клиенты обычно просто хотят отображать видео в реальном времени со своей камеры видеонаблюдения на телевизионном мониторе, не записывая какие-либо кадры наблюдения на жесткий диск. В этой статье объясняется несколько способов сделать это в зависимости от типа вашей камеры и от того, используете ли вы одну камеру или несколько камер.

• Как подключить аналоговую камеру видеонаблюдения к телевизору — Следуйте этим инструкциям, если вы используете аналоговую камеру видеонаблюдения (CVBS). НАПРИМЕР. 960H, D1, разрешение CIF.
• Как подключить камеру безопасности HD к телевизору — Следуйте этим инструкциям, если вы используете камеру видеонаблюдения HD-over-Coax / HD BNC. Формат видео: AHD, HD-TVI, HD-CVI. Разрешения: 720р, 1080р, 3мп, 4мп, 5мп, 8мп/4К.
• Как отобразить несколько камер наблюдения на телевизоре — Следуйте этим инструкциям, если вы хотите отобразить несколько камер безопасности на одном экране телевизора с помощью видеомультиплексора. Это работает для аналоговых камер видеонаблюдения и HD-камер безопасности.
• Как отобразить ваши камеры слежения на нескольких телевизорах — Следуйте этим инструкциям, если вы хотите отправить видеосигнал с одной или нескольких камер слежения на несколько телевизоров.

Если вы заинтересованы в высоком разрешении вместо аналогового, вам может быть интересно ознакомиться с этими полными
Системы телевизионного отображения для камер видеонаблюдения высокой четкости.

Зачем кому-то использовать камеру слежения только для просмотра живого видео, а не для записи каких-либо записей с камер наблюдения на цифровой видеорегистратор?
Вот некоторые варианты использования, о которых нам рассказали клиенты.

• Проверьте, кто стоит у двери дома или в офисе.
• Предоставляйте клиентам возможность просмотра в режиме реального времени некоторых достопримечательностей в рамках бизнеса.
• Обеспечьте систему защиты от кражи, показывая видео в реальном времени на мониторе.

Вот схема установки, которая показывает, как аналоговую камеру видеонаблюдения можно напрямую подключить к телевизору/монитору.

Вот как это работает.

1. Видеовыход и питание камеры видеонаблюдения подключены к предварительно изготовленному сиамскому кабелю камеры безопасности. Также можно использовать кабель, срезанный с катушки с сиамским кабелем RG59. Siamese используется в приложениях для камер безопасности BNC для подачи видео и питания к камерам и от них.
2. Поскольку оба конца видеокабеля имеют штекерные разъемы BNC, сторона телевизора должна быть преобразована в штекерный разъем RCA, чтобы его можно было подключить к гнездовому входу RCA на телевизоре. Вы можете использовать этот разъем BNC-RCA.
3. Штекер питания 3,1 мм подключается прямо к блоку питания постоянного тока, который входит в комплект поставки камеры, а блок питания подключается к стандартной сетевой розетке 110.
4. Когда пользователь хочет просмотреть живое видео с камеры видеонаблюдения, он просто выбирает видеовход RCA, который он использовал, и видео отображается.
5. Опционально и поясняется ниже. Если пользователь хочет также слышать звук на телевизоре, он может подключить автономный микрофон для наблюдения за звуком к одному из RCA-входов телевизора.

Ниже приведен список оборудования, которое использовалось на приведенной выше схеме.

Подключение микрофона видеонаблюдения к аудиосистеме телевизора

Если вы также хотите слышать аудионаблюдение в дополнение к изображению с камеры наблюдения в реальном времени на вашем телевизоре, на приведенной ниже диаграмме показан
Микрофон наблюдения можно подключить к телевизору. Это необязательно для использования.

Если вы хотите подключить камеру безопасности HD к телевизору, вам необходимо использовать преобразователь BNC в HDMI. Эта настройка применима к следующим HD-камерам безопасности, которые используют тот же коаксиальный кабель, что и аналоговые камеры видеонаблюдения: AHD, HD-TVI и HD-CVI, разрешение от 720p до 4K.

На этой схеме установки
Используется камера безопасности 4K BNC. Однако любая из этих HD-камер безопасности также поддерживается. Вот как это работает.

• Красная линия обозначает коаксиальный кабель, который соединяет выход BNC камеры с входом BNC преобразователя HDCV-3-T BNC в HDMI. Как и в случае с аналоговой системой видеонаблюдения выше, это может быть предварительно изготовленный сиамский кабель или кабель, нарезанный на катушке с сиамским кабелем RG59.
• Синяя линия обозначает кабель HDMI, который соединяет выход HDMI HDCV-3T с входом HDMI на телевизоре.
• Чтобы увидеть изображение с камеры в реальном времени, просто переключитесь на этот вход HDMI с помощью пульта ДУ телевизора.

Помимо аналоговых камер видеонаблюдения теперь можно подключить
Камеры видеонаблюдения высокой четкости (AHD CCTV) к входу HDMI телевизионного монитора. Посмотрите видео ниже, чтобы увидеть, как это делается с помощью камеры безопасности 720p и 1080p.

Посмотрите приведенное выше видео, чтобы увидеть демонстрацию преобразователя видео AHD-CV7 AHD в HDMI. Обратите внимание, что CCTV Camera Pro теперь рекомендует конвертер HDCV-3-T BNC в HDMI, поскольку он поддерживает больше видеоформатов и разрешений.

Если вы хотите просматривать живое видео с нескольких камер видеонаблюдения на одном экране телевизора, вы можете использовать
4-канальный мультиплексор видеонаблюдения. У нас также есть мультиплексоры видеонаблюдения на 8 и 16 каналов.

Как это работает

1. Камеры безопасности жестко подключены к видеовходам BNC четырехканального мультиплексора CCTV с помощью коаксиального кабеля RG59. Если вы используете подобный мультиплексор HD-камер безопасности, вы можете использовать аналоговые камеры видеонаблюдения и HD-камеры безопасности BNC.
2. Камеры подключаются к мультиплексору с помощью готовых соединительных кабелей RG59, предварительно изготовленного сиамского кабеля камеры видеонаблюдения или сиамского кабеля RG59 из катушки.
3. Мультиплексор (мультиплексор) имеет один видеовыход BNC. Вы можете использовать другую перемычку RG59 для передачи видео с мультиплексора на телевизор.
4. На телевизионном конце кабеля разъем BNC можно преобразовать в штекер RCA с помощью этого разъема.
5. Процессор видеомультиплексора можно настроить для отображения на экране всех 4 камер. Его также можно настроить другими способами, такими как прокрутка одного изображения с задержкой, изображение в изображении, двойное изображение и т. д. Посмотрите видео ниже, чтобы увидеть некоторые из различных конфигураций экрана, которые поддерживаются 16-канальным видеомультиплексором.

Демонстрационный видеомультиплексор

Вышеприведенное видео демонстрирует видеовыход 4K
Счетверенный мультиплексор видеонаблюдения VM-HD4. Видеомультиплексоры позволяют отображать несколько камер видеонаблюдения на одном экране. На видео мультиплексор подключен к четырем камерам безопасности 4K.

CCTV Camera Pros предлагает несколько решений для клиентов, которые хотят отображать свои камеры видеонаблюдения на нескольких телевизорах. Одно решение использует это
Комплект HDMI через Ethernet. Обратите внимание, что в этом примере мы используем мультиплексор CCTV в качестве источника HDMI, однако, если вам нужно отобразить только одну камеру безопасности, вы также можете использовать преобразователь HDCV-3-T BNC в HDMI вместо мультиплексора.

Вот как это работает.

1. Красная линия внизу — это стандартный видеокабель HDMI, который соединяет выход HDMI видеомультиплексора с входом HDMI передатчика HDMI over IP (TX).
2. Ethernet-порт RJ-45 на передатчике подключен к одному из портов сетевого коммутатора.
3. Два приемника HDMI (RX) подключены к одному сетевому коммутатору и оба настроены на прием видеосигнала HDMI от одного передатчика.
4. Выход HDMI каждого ресивера подключен к ТВ-монитору.
5. Мультиплексором можно управлять из любой точки телевизора, поскольку каждый приемник может передавать команды с ИК-пульта дистанционного управления обратно на мультиплексор.

Похожие статьи

Вот еще несколько статей, которые могут быть вам интересны.

• 5 отличных решений для преобразования BNC в HDMI для камер наблюдения
• Как отображать живое видео с нескольких камер видеонаблюдения на одном телевизоре
• Как отображать живое видео с нескольких IP-камер на одном HDMI-телевизоре
• Практическое руководство по использованию программного обеспечения централизованного мониторинга для просмотра камер наблюдения в нескольких местах
• Как вести трансляцию на Facebook с нескольких камер

Сопутствующее оборудование для видеонаблюдения

• Камеры видеонаблюдения Системы телеэкрана
• Скрытые камеры видеонаблюдения
• Купольные камеры безопасности
• ИК-камеры видеонаблюдения
• Камеры видеонаблюдения турельного типа
• Преобразователь HDMI в USB
• HDMI через Powerline
• Системы камер потокового вещания
• Конвертер HD-SDI в HDMI — камеры HD-SDI были популярны до того, как были приняты видеостандарты AHD и HD-TVI. Они до сих пор используются некоторыми клиентами.
• Монтажная коробка для камеры видеонаблюдения — наши универсальные распределительные коробки для видеонаблюдения прекрасно работают с камерами видеонаблюдения и сетевыми IP-камерами.

Миниатюра статьи

Информация об авторе

Эта статья была написана
Майк Халдас, соучредитель и управляющий партнер CCTV Camera Pros. Вопросы по этой статье можно направлять по адресу [email protected].

RG59 Руководство по подключению сиамского коаксиального кабеля для аналоговых камер видеонаблюдения и HD-камер безопасности

для аналоговых камер видеонаблюдения и HD-камер видеонаблюдения (HD-TVI, AHD, HD-SDI, HD-CVI)

Это руководство научит профессиональных установщиков и монтажников-любителей методам подключения камер видеонаблюдения и систем видеонаблюдения с использованием
катушки сиамского коаксиального кабеля RG59. Это руководство относится к камерам безопасности, которые используют коаксиальный кабель для передачи видео на цифровые видеорегистраторы и мониторы. Сюда входят аналоговые камеры видеонаблюдения и следующие типы HD-камер безопасности: HD-TVI, AHD, HD-SDI, HD-CVI.

У нас также есть это руководство о том, как подключить систему видеонаблюдения с помощью готовых сиамских кабелей. В этой статье будут рассмотрены следующие темы.

• Что такое сиамский кабель RG59?
• Как подключить разъемы BNC
• Использование кабеля RG59 с камерами 12 В постоянного тока
• Использование кабеля RG59 с камерами на 24 В переменного тока или камерами с двойным напряжением
• Использование кабеля RG59 с блоком питания
• Использование кабеля RG59 с отдельными силовыми трансформаторами

Один из лучших вариантов кабеля для видео через камеры наблюдения коаксиального типа — использовать катушки сиамского кабеля RG59. Это позволяет установщику обрезать кабель до необходимой длины, но требует, чтобы разъемы BNC были присоединены к кабелю. CCTV Camera Pros предлагает катушки длиной 500 и 1000 футов. Также доступны полные пакеты, включающие разъемы BNC, режущий инструмент и инструменты для обжима. Ты можешь найти
RG59кабели и полные комплекты проводки, включая инструменты для установки, здесь.

Сиамский кабель RG59 представляет собой сильно экранированный кабель, который содержит коаксиальный кабель RG59 для видео и пару двухжильных силовых проводов 18 калибра в одной оболочке. Преимущество использования кабеля RG59 для установки камеры видеонаблюдения заключается в том, что он более долговечен, чем большинство готовых кабелей для камер, и может прокладываться на большие расстояния без помех. Вы также можете обрезать каждую кабельную трассу до нужной длины, что делает кабельную часть установки аккуратной.

На приведенном выше рисунке показан крупный план кабеля RG59. Вы можете ясно видеть силовой кабель 18 калибра и коаксиальные части кабеля RG59.

Сиамский кабель RG59 поставляется в катушках по 500 и 1000 футов. Белый и черный кабель обычно доступен в случае, если ваш кабель визуально открыт, и у вас есть предпочтения по цвету.

Камеры видеонаблюдения (аналоговые и HD-типы) и видеорегистраторы, к которым они подключаются, используют разъемы BNC для ввода/вывода видео. Камеры видеонаблюдения всегда имеют гнездо BNC в качестве видеовыхода, а видеорегистраторы видеонаблюдения и HD-видеорегистраторы почти всегда имеют входы гнезда BNC для каждого видеоканала. Это означает, что установщик должен подключить штекерный разъем BNC к каждому концу RG59.трасса кабеля.

На изображении выше показан кабель RG59 с прикрепленным к нему штекером BNC. Доступно множество различных типов разъемов BNC. Каждый из них требует немного отличающейся техники и инструмента для крепления разъема к кабелю. Излюбленный метод среди профессиональных установщиков — это присоединение разъема F к коаксиальному кабелю, а затем привинчивание разъема BNC.
Метод подключения BNC-коннектора к RG59 с помощью обжима F-коннектора подробно описан здесь .

Инструкции по подключению разъемов BNC — демонстрационные видеоролики

В приведенных ниже видеороликах демонстрируются три различных способа подключения разъемов BNC к кабелю RG59. Все три метода и типы разъемов очень популярны среди профессиональных монтажников и монтажников-любителей.

Как присоединить компрессионный F-разъем и BNC-папа к F-гнезду на RG59

В этом видео используется очень популярный метод подключения разъема BNC к RG59. Установщик сначала прикрепил
штекер F (компрессионного типа) к кабелю. Затем прикручивается штекер BNC к гнезду F. Этот метод популярен среди установщиков систем безопасности, потому что известно, что компрессионные соединения чрезвычайно безопасны, а компрессионные соединители F очень легко подсоединяются. Затем установщики могут присоединить конец BNC или конец RCA к F-соединению.

Как подключить обжимной разъем BNC к RG59

В этом видео показано, как прикрепить
2-компонентный обжимной разъем BNC для RG59. Это еще один очень популярный метод подключения штекерных разъемов BNC к коаксиальному кабелю RG59 и RG6. Этот метод обеспечивает очень безопасное и надежное соединение, которое будет длиться долго.

Как прикрепить разъем BNC Twist-On к RG59

В этом видео показано, как прикрепить
Поворотный разъем BNC к RG59. Одно из преимуществ поворотных разъемов заключается в том, что для их крепления не требуется никаких специальных инструментов, кроме инструмента для зачистки коаксиального кабеля.

Большинство камер безопасности постоянного тока 12 В (аналоговые камеры видеонаблюдения и камеры высокого разрешения) имеют штекер питания постоянного тока 2,1 мм (штекер), подключенный к входу питания камеры. Если вы используете камеру с питанием 24 В переменного тока, камеру с двойным напряжением питания или любую камеру, имеющую клеммную колодку для подключения питания, вы можете
перейти к этому разделу данной инструкции.

Чтобы подключить силовую часть 18/2 сиамского кабеля RG59 к камере с разъемом питания 2,1 мм, необходимо подключить
Силовой провод ПТ-3.

Стыковые соединители, соединители B или другой тип соединителя проводов по выбору установщика могут использоваться для присоединения силовых кабелей 18-го калибра к кабелю питания.

На этом изображении показан кабель с проводом питания постоянного тока, подключенным с помощью разъемов B.

---

Большинство камер безопасности с двойным напряжением (те, которые могут использовать источник питания 12 В постоянного тока или 24 В переменного тока) не имеют штекера 2,1 мм, прикрепленного к кабелю питания. Сверху двойное напряжение
Камера видеонаблюдения 1080p HD. Обратите внимание на клеммную колодку питания, которая используется вместо вилки 2,1 мм. Кабели питания 18/2 RG59 Siamese можно прикрепить непосредственно к этой клеммной колодке, вставив их в пазы, а затем закрепив кабель винтами.

Вот как это выглядит с кабелем 18/2, подключенным к клеммной колодке питания камеры видеонаблюдения.

На приведенной выше схеме подключения показано, как можно подключить камеру с двойным напряжением с помощью готовых сиамских кабелей.

---

Многокамерные блоки питания используются для централизации питания систем видеонаблюдения. Если вы используете отдельные силовые трансформаторы для питания камер, см.
как использовать отдельные блоки питания с RG59кабельный раздел данного руководства.

Для подключения камер видеонаблюдения к
блок питания с сиамским кабелем RG59, провод питания 18/2 подключается непосредственно к винтовым клеммам блока питания.

Вот крупный план кабеля 18/2, прикрепленного к блоку питания. Блоки питания обычно монтируются на стене рядом с цифровым видеорегистратором.

Установка системы наблюдения — камера 12 В пост. тока и блок питания

Вот полная схема кабеля системы видеонаблюдения, в которой используется кабель RG59,
HD-камера наблюдения 1080p (питание 12 В постоянного тока), гибридный HD/аналоговый видеорегистратор CCTV и блок распределения питания для нескольких камер 12 В постоянного тока. Вы можете нажать на изображение для просмотра в более высоком разрешении.

• Сиамский трос RG59 обрезан до нужной длины.
• Со стороны камеры к RG59 подключен разъем BNC.коаксиальный, а к силовому кабелю 18/2 подключается силовой кабель PT-3.
• Со стороны цифрового видеорегистратора разъем BNC позволяет коаксиальному кабелю подключаться к видеовходу цифрового видеорегистратора, а провод питания 18/2 напрямую подключается к одному из портов на блоке питания.
• Эти шаги повторяются для каждой камеры 12 В постоянного тока, используемой в вашей системе.

---

Установка системы наблюдения — камера с двойным напряжением и блок питания

Вот полная схема установки системы видеонаблюдения, в которой используется кабель RG59,
Камера видеонаблюдения HD 1080p (двойное напряжение), гибридный AHD / HD-TVI / аналоговый видеорегистратор CCTV и блок питания, который может быть 12 В постоянного тока или 24 В переменного тока. Вы можете нажать на изображение для просмотра в более высоком разрешении.

• Сиамский трос RG59 обрезан до нужной длины.
• Со стороны камеры к коаксиальному кабелю RG59 присоединяется разъем BNC для подключения к видеовыходу камеры. Кабель питания 18/2 подключается к клеммной колодке ввода питания с помощью встроенных винтов.
• Со стороны цифрового видеорегистратора разъем BNC позволяет коаксиальному кабелю подключаться к видеовходу цифрового видеорегистратора, а провод питания 18/2 напрямую подключается к одному из портов на блоке питания.
• Эти шаги повторяются для каждой камеры с питанием 24 В переменного тока и с двойным напряжением, которые принимают неразъемный силовой кабель для подачи питания.

---

Если вы планируете использовать отдельные силовые трансформаторы для питания камер видеонаблюдения (вместо блока питания), необходимо прикрепить
Вывод кабеля питания PT-4 со стороны DVR. Это позволяет подключить силовой кабель 18/2 к силовому проводу силового трансформатора с гнездом 2,1 мм.

Вот полная схема установки системы видеонаблюдения, в которой используется кабель RG59 с отдельным силовым трансформатором, питающим камеру со стороны DVR кабельной трассы. Вы можете нажать на изображение для просмотра в более высоком разрешении.

• Сиамский трос RG59 обрезан до нужной длины.
• Со стороны камеры к коаксиальному кабелю RG59 подключается разъем BNC, а к кабелю питания 18/2 подключается кабель питания PT-3.
• Со стороны цифрового видеорегистратора разъем BNC позволяет коаксиальному кабелю подключаться к видеовходу цифрового видеорегистратора, а штыревой кабель питания PT-4 2,1 мм подключается к проводу питания 18/2 с разъемами B, чтобы можно было подключить кабель питания.
