Многие владельцы частных домов заранее планируют систему отопления, продумывая все до мелочей. При выборе в качестве основного теплогенератора твердотопливного котла, необходимо детально изучить схему его установки.

Рассмотрим схему подключения в сочетании твердотопливный котел + буферная емкость:

Включение в обвязку буферной емкости имеет ряд преимуществ, которые мы описывали в предыдущих статьях. Основные задачи – это стабилизация работы котла, сглаживание пиков выработки теплоэнергии и периодов затухания. А также дает возможность агрегату задействовать максимальную мощность и сократить вероятность образования угарного газа, копоти и сажи в котле и дымоходе.

При расчете мощности котла, в системе с использованием буферной емкости, необходимо брать агрегат с возможностью обеспечивать нагрев одновременно отопительного контура и запаса емкости, так как нагрузка получится двойная. Также учитывайте, что расход теплоносителя в контуре котла должен превышать количество воды протекающей в отопительной системе.

Также важно включить в схему группу элементов безопасности и смесительный узел, которые обеспечивают правильную работу и помогают избежать аварийных ситуаций и их последствий. Группа датчиков, применяемых для обеспечения безопасности системы должна состоять из предохранительного клапана, автоматического воздухоотвода и манометра, которые устанавливаются на выходе из котла. Помните, что на этом отрезке установка запорной арматуры не допускается, для достоверности данных и своевременного срабатывания клапана необходимо этот участок выполнить из металлической трубы. Смесительный узел должен предохранять систему от температурных скачков и образования конденсата, поэтому участок трубы между котлом и насосом тоже должен быть металлическим.

Следующий момент, который следует учитывать – это место расположения циркуляционного насоса, он должен стоять на возвращающей трубе, так как там нет вероятности образования паров и аварийной остановки циркуляции можно избежать.

Как показано на схеме, балансировочный вентиль предназначен для регулировки температур Т1 и Т2, для настройки температурного режима в емкости.

Также существуют схемы отопительных систем, основанные на двух видах теплоподачи, это могут быть сочетания твердотопливных котлов с газовыми или электрическими котлами. Таким образом, создается последовательное подключение вспомогательных котлов в автоматическом режиме после прогорания загрузки основного котла.

19 Июля 2018

Возврат к списку

Разработка сайта и реклама – агентство «Ребус»

Схема твердотопливного котла

Рассчитать стоимость отопления

Самым универсальным, доступным и недорогим способом обогрева помещения является отопление с помощью угля, торфяных брикетов, дров. Эта система отопления доступна даже в тех случаях, когда к дому не подведены коммуникации и электричество. Дрова, в отличие от жидкого топлива или газа всегда в пределах доступности, кроме того их можно заготовить самостоятельно.

Твердотопливные котлы пользуются постоянной популярностью благодаря постоянной доступности топлива и неизменной цене на оборудование. Котлы, которые работают на твердом топливе, полностью независимы от электрической сети, с помощью специального датчика, установленного на котле, происходит автоматический контроль уровня температуры. В тех случаях, когда температура чрезмерно повышается, датчик срабатывает и приостанавливает процесс горения путем закрытия заслонки. Заслонка приоткрывается в случае снижения температуры.

Два вида современных твердотопливных котлов различаются по способу горения.

Данный вид твердотопливного котла считается традиционным и имеет широкое применение. Он удобен для использования, практичен, очень эффективен, долговечен и устойчив к износу.

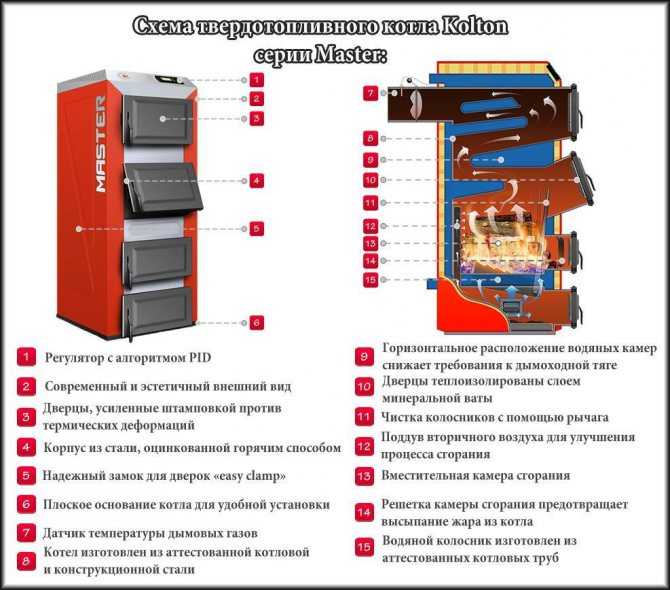

Схема твердотопливного котла длительного горения достаточно проста. Он представляет собой два разных по размеру цилиндра, соединенных между собой. Внутри большого цилиндра находится более маленький. Вода заполняет свободное пространство между ними. Топка находится внутри маленького цилиндра, в которую через решетку поступает воздух, обеспечивающий процесс горения.

Дрова, уголь и прочие горючие материалы служат топливом для этих котлов. Причем процесс сгорания организован так, что обеспечивает практически полное сгорание топлива и дает возможность экономично утилизировать сгоревшие остатки. Большим плюсом такого котла является длительная работа и КПД достигающий 85%.

Схема пиролизного твердотопливного котла

Вторым видом твердотопливных котлов являются пиролизные или газогенераторы. В этих котлах обеспечивается сгорание древесного газа, образуемого при высоких температурах из дров. Схема твердотопливного котла обеспечивает высокий КПД и дает возможность автоматической регулировки мощности.

Схема твердотопливного котла данного вида состоит из двух камер, которые расположены друг над другом и форсунки, установленной между ними. В верхнюю камеру загружается топливо и в ней происходит процесс пиролиза. Форсунка служит для смешивания пиролизного газа с поступающим воздухом. Нагнетающий вентилятор изменяет интенсивность подачи воздуха, что дает возможность регулировать процесс горения, который осуществляется в нижней камере.

Как правильно подключить, схема системы, подробности в фото и видео

Содержание:

1. Требования к подключению твердотопливных котлов
2. Схемы подключения твердотопливных котлов

При создании системы теплоснабжения в загородных коттеджах и домах, расположенных в сельской местности, при отсутствии магистрального газопровода собственники недвижимости предпочитают использовать котлы, работающие на твердом топливе, преимущественно угле или древесина. Однако схема установки твердотопливного котла может отличаться в конкретном случае, так как пиролизные устройства требуют обязательного наличия электричества, а сам процесс установки имеет ряд особенностей (читайте: «Пиролизный котел своими руками: чертежи») .

Требования к подключению твердотопливных котлов

Насколько эффективно и надежно будет функционировать отопительная конструкция, в первую очередь зависит от того, правильно ли подключен твердотопливный котел с водяным контуром или без него. Но это возможно, когда схема подключения твердотопливного котла составлена профессионально (читайте также: «Подключение котла к системе отопления – делаем правильно»). Если используется этот тип водонагревателя, как видно на фото, он имеет только вход и выход, к которым подключаются остальные элементы схемы.

Чтобы твердотопливный отопительный котел работал долгое время с наибольшим КПД,
инструкция по эксплуатации регламентирует минимальную температуру 55°С на выходе и 45°С на входе (обратке) котла. При несоблюдении этих условий скопившийся на стенках конденсат может вывести агрегат из строя. Чтобы избежать подобных проблем, вам понадобится схема подключения твердотопливного котла отопления к системе теплоснабжения.

Также важна правильная установка прибора, так как он должен располагаться на жестком основании строго вертикально. Для обустройства напольного покрытия создается цементная стяжка толщиной не менее 5 сантиметров с заливкой такой же высоты. Расширительный бак следует устанавливать в самой высокой точке над системой отопления, обычно размещаемой на чердаке.

Дымоход котла оборудовать задвижкой из нержавеющей стали, а внизу установить сборник конденсата (читайте: «Как сделать дымоход для твердотопливного котла своими руками-варианты устройства дымохода»). Для очистки канала от нагара по всей его длине можно создать легкодоступные малогабаритные люки. Если труба для удаления сажи проходит по неотапливаемому помещению, ее следует утеплить и тем самым продлить срок службы.

Специалисты категорически не рекомендуют эксплуатировать эти устройства без предохранительного клапана. Также можно установить трехходовой кран для котла. Необходимо изучить инструкцию, как правильно подключить твердотопливный котел и как его эксплуатировать. Дело в том, что твердотопливные агрегаты можно использовать только вместе с водяным контуром с давлением 2 кг/см2, а допустимый уровень температуры не должен превышать 90°С.

Схемы подключения твердотопливных котлов

Схем подключения котлов ТТ существует множество. Иногда они незаменимы. В каждом отдельном случае схема подключения твердотопливного котла к системе отопления подбирается индивидуально.

При использовании схем необходимо учитывать ряд моментов:

При изготовлении твердотопливного котла своими руками-чертеж вообще не следует запоминать. Достаточно будет знать принципиальную конструкцию теплогенератора, работающего на твердом топливе, а также плюсы и минусы таких устройств.
При расчете идеальной схемы теплоснабжения необходимо наилучшим образом совместить функционирование твердотопливного прибора с баком, аккумулирующим тепловую энергию. Дело в том, что в процессе эксплуатации температура водонагревателя может колебаться в пределах от 60°С до 90°С, так как поддерживать его в постоянном температурном режиме не представляется возможным. Агрегаты, работающие на угле или дровах, считаются инертными устройствами. Этим они отличаются от газовых, электрических и дизельных ТЭЦ.
При установке твердотопливного котла своими руками чертежи не всегда предусматривают установку водяного насоса, обеспечивающего принудительную циркуляцию теплоносителя. Происходит это по ряду причин, одна из них – частые перепады напряжения в электросети или отсутствие рядом с домом линий электропередач. За счет неиспользования насоса стоимость отопительного оборудования будет дешевле, но при монтаже системы нужно будет соблюдать уклон. Читайте также: «Установка и установка твердотопливного котла отопления — пошаговая инструкция».
При установке твердотопливного котла схема установки должна предусматривать наличие страховочных линий между котлом и баком в месте входного и выходного патрубков в непосредственной близости от водонагревателя. Кроме того, расстояние между котлом и расширительным баком должно быть как можно короче. В этом месте запрещается устанавливать предохранительные клапаны или краны.
Если посмотреть на любой чертеж твердотопливного котла своими руками и схему его установки в систему отопления, то можно увидеть, что циркуляционный насос должен быть установлен на обратку, которую еще называют обраткой, возле теплогенератора. Они действуют таким образом, что в случае сбоя в электроснабжении сооружение теплоснабжения продолжает функционировать без принудительного устройства. Циркуляционный насос устанавливают по байпасному пути и затем, при необходимости, отключают от сети, а байпас перекрывают кранами.
Специалисты советуют при монтаже системы отопления оборудовать байпас, представляющий собой перемычку с отводом, размещаемую между подающей и обраткой. Потребуется возврат лишнего количества горячего теплоносителя из радиатора в стояк при его смене с помощью термостата. Читайте также: «Какая схема подключения твердотопливного котла лучше – подключаем правильно».

В результате следует отметить, что функционирование всей системы основано на вытеснении холодной жидкости горячим потоком.

Подробнее о схеме подключения твердотопливного котла смотрите в видео:
