Монтаж отопления из полипропиленовых труб в частном доме схема: Монтаж отопления из полипропиленовых труб своими руками в частном доме – видео уроки и подробное описание процесса

монтаж системы труб в частном доме, самостоятельная сварка и прокладка

Полипропилен, применяемый при производстве отопительных труб, позволяет им выдерживать высокие температуры (до +75 °C). Изделия из этого материала не проводят электричество и имеют малый вес.

К тому же у них низкая теплопроводность, а монтировать отопительные системы с их помощью могут не только профессионалы. Выполняя монтаж полипропиленовых труб своими руками, учитывают их диаметр, линейное расширение, постоянное давление в системе и температуру воды.

Свойства материала

Благодаря устойчивости перед агрессивной средой полипропиленовые трубы в стенах частного дома могут эксплуатироваться более 50 лет. Рабочее давление, которое выдерживает материал, равняется 20 барам. Более выносливы изделия из армированного полипропилена.

Сравнение устойчивости полипропилена

Положительные характеристики

Установка полипропиленовых трубопроводов стала такой популярной благодаря следующим качествам материала:

• высокая теплоизоляция, что значительно уменьшает теплопотери в системе;
• устойчивость к химическим реагентам и коррозии;
• герметичное соединение посредством пайки;
• высокая прочность;
• низкая стоимость.

Вместе с тем, выбирая отопительные трубы для квартиры или частного дома, следует учесть и недостатки:

• линейное расширение во время эксплуатации вызывает необходимость оставлять зазор при прокладке трубопроводов;
• жесткость материала не позволяет выполнять сгибы, что влечет за собой применение специальных соединительных элементов – фитингов.

Проведение монтажных работ

Монтаж труб отопления из полипропилена лучше проводить в замкнутой системе, когда температурный режим ограничен настройками котла. Стандартные трубки для отопления диаметром 63 мм соединяются встык.

Инструменты

Кроме самих трубопроводов понадобятся фитинги различных типов: муфты, уголки, тройники. С помощью муфт соединяют прямые отрезки. Для угловых соединений используют уголки, а тройники необходимы для разветвления системы.

Поскольку изделия из полипропилена нельзя состыковывать резьбовым способом, понадобится специальный паяльный прибор, а также ножницы для полипропилена или лобзик.

Последовательность действий

Чтобы выполнить монтаж отопления из полипропиленовых труб, их потребуется сварить специальным аппаратом, разогретым до 260 °C. При соединении обычно применяют раструбный метод. Для этого при помощи ножниц под прямым углом отрезают необходимый сегмент. Концы труб и фитингов очищают, обезжиривают спиртовым или мыльным раствором и тщательно высушивают.

У армированных изделий необходимо шейвером снять верхний полипропиленовый слой и алюминиевую часть. Затем поверхность зачищается до необходимого уровня с учетом вхождения в фитинг (глубину намечают с запасом в 2 мм).

Далее детали помещаются на специальные насадки сварочного аппарата и закрепляются. В зависимости от размера деталей их выдерживают несколько минут при необходимой температуре. Труба и муфта выравниваются по оси, прижимаются одна к другой и неподвижно охлаждаются. Прогретый полипропилен склеивается на стыке и создается неразрывное сцепление.

Разводка по стенам

Для того чтобы сделать правильное крепление полипропиленовых труб к стенам, размечается схема разводки. В процессе работы понадобятся клипсы подходящего размера, дюбеля и саморезы. Прокладка труб проводится с небольшим наклоном в сторону течения воды.

Чтобы исключить застой теплоносителя и уменьшить гидравлическое сопротивление в системе, желательно избегать изгибов и разветвлений. Монтаж трубопроводов можно сделать двумя способами: верхним и нижним.

Верхняя

Такая схема разводки предполагает установку подающего трубопровода вверху – на чердаке или под потолком. К радиаторам теплоноситель подается по вертикальным стоякам, а возвращается к теплогенератору по трубам, проложенным в подвале или по полу.

Схема верхней разводки отопления

Нижняя

В этом случае подача и возврат теплоносителя осуществляется по параллельным трубопроводам, проведенным по полу или под потолком подвала. По нижней схеме горячая вода подается независимо в каждый нагревательный прибор.

Пример верхней и нежней разводки отопления

Некоторые нюансы

Из изложенного выше становится понятно, что установка отопительных труб из полипропилена требует предварительной разметки, приобретения материала и наличия определенного инструмента. Если все это подкрепить знаниями, то монтировать систему можно самостоятельно, однако следует учесть несколько важных моментов.

Температура теплоносителя и давление

Планируя монтаж полипропиленовых труб, особое внимание следует уделять температуре теплоносителя. Именно этот показатель вызывает больше всего вопросов, недоразумений. Многие производители заявляют, что допустимая температура 95 °C, тогда срок эксплуатации не меньше 50 лет, но еще необходимо учитывать давление в системе.

Давление влияет на срок службы

Небольшое давление положительно влияет на срок службы даже при высоких температурах. Допускается обратное соотношение, когда давление большое, а температура минимальна. Но сочетание больших показателей температуры с давлением сокращает сроки эксплуатации, для определения необходимых показателей существует специальная таблица.

Линейное расширение

Выполняя монтаж отопления из полипропиленовых труб, необходимо обязательно учитывать их способность расширяться под воздействием высоких температур. Ограничивать расширение нельзя, ведь создаваемое внутреннее напряжение опаснее, чем воздействие давлением.

Как результат — большая часть повреждений трубопроводов приходится не на нарушение эксплуатационных требований. В основном это связано с неграмотной установкой трубопроводов, особенно участков большой протяженности.

Чтобы снизить риск повреждения необходимо сделать компенсаторы. Монтаж полипропиленовых труб длиной более метра делают с компенсационной нишей, предварительно защитив их теплоизоляционным материалом. Размещать трубопроводы в узких штробах не рекомендуется

Отопление из полипропиленовых труб своими руками: монтаж, схемы, отзывы

Установка отопления своими руками всегда требовала большого объема знаний и практического опыта в выполнении этого типа работ. Однако на смену стальным трубопроводам и чугунным радиаторам пришли другие компоненты системы. При использовании полимерных трубопроводов установка теплоснабжения будет намного проще. Для того чтобы сделать отопление из полипропиленовых труб своими руками необходимо знать правила монтажа, схемы, и желательно ознакомиться с отзывами.

Содержание

1. Преимущества и недостатки полипропиленовых труб в отоплении
2. Выбор полипропиленовых труб
3. Схемы отопления из полипропиленовых труб
4. Монтаж отопления из полипропиленовых труб
5. Производители полипропиленовых труб отопления
6. Полипропиленовые трубы Rehau
7. Трубы из полипропилена компании Kalde
8. Трубы из полипропилена для отопления Valtec
9. Отзывы об отоплении с трубопроводами из полипропилена

Выбор этого типа материала обусловлен многими факторами. Прежде всего это относительно простой монтаж отопления из полипропиленовых труб своими руками. Но также следует учитывать их технические и эксплуатационные свойства.

Полипропиленовые трубы и комплектующие для отопления

Правильно спроектированное и реализованное отопление из полипропиленовых труб в частном доме обладает многими достоинствами. К ним относится низкий показатель тепловых потерь. Благодаря использованию полимеров при изготовлении теплопроводность у них одна из самых низких. Это определяющий фактор, почему предпочитают делать отопление из полипропиленовых труб своими руками.

Кроме этого преимущества теплоснабжение из полимерных магистралей имеет следующие качества:

• Не подвергается коррозии. С течением времени полипропиленовые армированные трубы отопления практически не меняют толщину стенок. Это повышает долговечность и надежность работы теплоснабжения;
• Не подвергаются разрушению под действием ультрафиолета. Такое явление можно наблюдать у металлопластиковых аналогов. Но если соблюдена технология изготовления и состав материала — немецкие полипропиленовые трубы для отопления могут прослужить до 30 лет;
• Гладкая внутренняя поверхность снижает гидравлическое сопротивление в системе. В итоге это сказывается на тепловом распределении и инертности работы отопления;
• Простая технология установки. Понадобится минимальный набор инструментов и комплектующих. Но до этого нужно узнать, как выбрать полипропиленовые трубы для отопления;
• Доступная стоимость. Для автономных систем отопления, устанавливаемых самостоятельно, это определяющий фактор выбора.

Однако даже самые качественные полипропиленовые трубы для отопления Рехау обладают рядом недостатков. Они свойственны всем изделиям из этого материала и определяются изначальными свойствами. Большой коэффициент температурного расширения сказывается на технологии установки и выборе комплектующих. Для его устранения необходим монтаж компенсационных петель. Также возможно разрушение материала при попадании на его поверхность масел, красок и других бытовых и строительных составов.

Для долгого срока эксплуатации схема отопления из полипропиленовых труб должна предусматривать низкотемпературный режим работы. Воздействие высоких температур (от +95°С и более) приводят к постепенному разрушения полимерной поверхности.

Выбор полипропиленовых труб

Выбор определенной модели начинается с изучения, что означает маркировка полипропиленовых труб для отопления. Она позволит определить пригодность этого материала для установки в систему теплоснабжения с конкретными техническими показателями.

Маркировка полипропиленовых труб отопления

Для отопления необходимо использовать трубы с армирующим слоем. Он может быть изготовлен из алюминиевой фольги или стекловолокна. Предпочтение отдается последнему, так как полипропиленовые трубы для отопления Kalde со стекловолокном проще устанавливать, и они имеют больший срок службы. В теплоснабжении рекомендуется применение труб, изготовленных из PP-R сополимера. Он рассчитан на высокие температуры, что является необходимым условием безремонтного функционирования системы отопления.

Все эти данные, в том числе и размеры полипропиленовых труб для отопления, можно узнать из маркировки. Помимо этих характеристик рекомендуется обращать внимание на такие параметры:

• Показатель давления. Его можно узнать из буквенного обозначения PN. Последующие цифры указывают на максимально допустимое давление. Например, модель PN15 рассчитана на эксплуатацию в схемах с максимальным давлением до 15 атм;
• Диаметр и толщина стенки. Все полипропиленовые трубы для отопления Valtec и других производителей характеризуются наружным диаметром. Поэтому для вычисления внутреннего показателя следует отнять две толщины стенки;
• Класс эксплуатации. В маркировке полипропиленовых труб для отопления это показатель указывает на максимально допустимое температурное воздействие. Для автономных систем рекомендуется установка моделей с пятым (до +90°С) или четвертым (до +70°С) классом эксплуатации.

Дополнительно производители делают цветовую маркировку. Так, многие модели полипропиленовых труб для отопления Рехау имеют на поверхности синюю и красную полосы. Это обозначает, что они могут применяться для холодного водоснабжения и отопления.

Качество полипропиленовых изделий можно определить по их торцу. Если на нем наблюдается даже минимальное отслоение от армирующего слоя – это указывает на брак.

Схемы отопления из полипропиленовых труб

Чаще всего монтаж системы отопления полипропиленовыми трубами выбирается для теплоснабжения с принудительной циркуляцией. Для этого используются магистрали небольшого диаметра — от 16 до 24 мм. Хотя возможны варианты установки в схемах с гравитационным движением горячей воды.

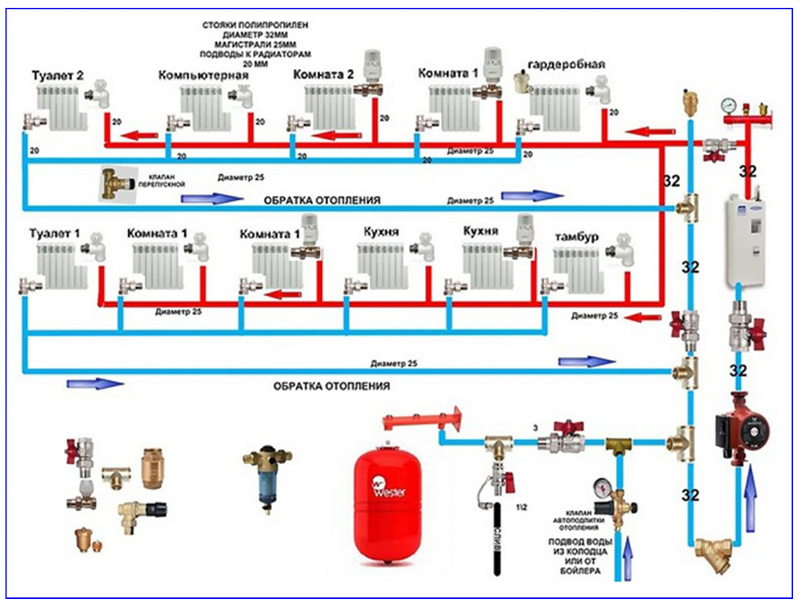

Пример схемы отопления из полипропиленовых труб

Главная проблема в монтаже отопления из полипропиленовых труб с большим диаметром своими руками заключается в инструменте. Стандартные бытовые полупрофессиональные паяльники рассчитаны на соединение труб до 32 мм. В гравитационном теплоснабжении рекомендуется установка магистралей диаметром около 40 мм. Для этого понадобится специальное оборудование, покупка или аренда которого будет нецелесообразна.

Но несмотря на это отзывы о полипропиленовых трубах для отопления указывают на хорошие показатели работы в следующих схемах:

• Закрытая с принудительной циркуляцией;
• Открытая с принудительной циркуляцией;
• Двухтрубная и однотрубная;
• Коллекторная.

Для каждой из них разработана индивидуальная технология монтажа системы отопления полипропиленовыми трубами. Важно предварительно рассчитать оптимальные размеры трубопроводов, их комплектацию и схему разводки. Это можно сделать с помощью программного обеспечения или ручным методом, используя стандартные формулы и табличные данные.

Срок безремонтной службы отопления из полипропиленовых труб в частном доме во многом зависит от условий эксплуатации. Для вышеописанных схем рекомендуется использование низкотемпературного режима работы. Это обеспечит минимальную нагрузку на поверхность магистралей.

Также во время установки отопления из полипропиленовых труб своими руками необходимо соблюдать все правила монтажа. В противном случае возникнет вероятность появления скрытых дефектов, которые спровоцируют поломку или выход теплоснабжения из строя.

Для частного дома средних размеров чаще всего применяется двухтрубная схема отопления из полипропиленовых труб с нижней разводкой. Она проста в установке и имеет хорошие показатели теплового распределения.

Монтаж отопления из полипропиленовых труб

Этапы сварки полипропиленовых труб

Определяющим фактором качества теплоснабжения является соблюдение технологии монтажа. Даже самые дорогие полипропиленовые армированные трубы отопления могут прослужить недостаточно долго, если во время их установки были нарушены правила. В минимальный набор для соединения полипропиленовых труб входят паяльник с набором головок, ножницы и устройство для обработки торцов. Последнее является обязательным компонентом, так как для формирования надежного сварного соединения необходимо на торце патрубка удалить часть армирующего слоя.

Последовательность установки немецких полипропиленовых труб для отопления:

1. После приобретения они должна некоторое время пролежать в помещении с температурой от +15°С до +20°С.
2. Согласно составленной схеме обрезаются патрубки определенной длины.
3. Перед пайкой необходимо обезжирить торцы. Допускается кратковременное воздействие на полипропиленовые трубы для отопления Kalde ацетоном или техническим спиртом.
4. Разогрев зеркало сварочного аппарата до нужной температуры в насадки вставляются торцы фитинга и патрубка. На этом этапе важно, чтобы размеры полипропиленовых труб для отопления соответствовали насадкам. Также необходимо температурное воздействие строго определенное время.
5. Когда полимерная поверхность размягчится – можно устанавливать трубу в фитинг. Важно не проворачивать место соединения до окончательного остывания.

Определить оптимальное время сварки полипропиленовых труб для отопления Valtec можно по рекомендациям производителя. Оно зависит от диаметра изделия, а также толщины стенки. Если же узнать эту информацию затруднительно – можно воспользоваться данными из таблицы.

От выбора полипропиленовых труб для отопления зависит шаг их крепления. Для изделий с диаметром от 16 до 25 мм он может составить 60 см. Если же в теплоснабжении применяются трубы 40 мм – рекомендуемый шаг равен 110 см. На прямых участках протяженностью более 1,5 м.п. устанавливаются компенсационные петли. Они необходимы для снятия поверхностного напряжения после монтажа теплоснабжения из полипропиленовых труб своими руками во время эксплуатации системы.

Скрытая установка в штробах не рекомендуется. В этом случае по завершении монтажа системы теплоснабжения полипропиленовыми трубами велика вероятность поломки, так как при расширении поверхности будет появляться внешне давление.

Производители полипропиленовых труб отопления

Одним из показателей качества теплоснабжения из полипропиленовых труб в частном доме является производитель. Технология изготовления этого продукта достаточно трудоемка. Но появление большое количества некачественных труб говорит о расширении «серого» рынка производства.

Линия по производству полипропиленовых труб

Во время выбора следует обращать на несколько деталей. Прежде всего это наличие маркировки полипропиленовых труб для теплоснабжения. Помимо технических параметров на ней обязательно указывается производитель, а также нормативный документ, согласно которому было изготовлено изделие. Но опытные мастера в первую очередь узнают торговую марку, а затем проверяют — не являются ли полипропиленовые армированные трубы для теплоснабжения подделкой.

В настоящее время есть несколько производителей, продукция которых полностью вызывает доверие и отличается от остальных качеством. Несмотря на то, что это в большей степени свойственно немецким полипропиленовым трубам для отопления, на рынке присутствуют качественные изделия отечественных производителей.

Полипропиленовые трубы Rehau

В настоящее время полипропиленовые трубы для теплоснабжения Рехау являются лидером продаж. Немецкая компания на протяжении долгого времени зарабатывала имидж надежного производителя, чья продукция отвечает современным стандартам качества. Поэтому при планировании монтажа отопления из полипропиленовых труб своими руками чаще всего останавливают выбор на этой торговой марке.

Для теплоснабжения компания предлагает следующие модели полимерных труб:

• Rautitan Pink. Универсальный вариант для отопления любого типа. Отличительная особенность — розовый цвет;
• Flex. Эта модель адаптирована для выбора полипропиленовых труб в отоплении с максимальными показателями давления до 10 атм;
• His. Трубы могут быть использованы для теплоснабжения с температурой воды до +70°С, а также в ГВС.

Дополнительно Rehau изготавливает серию профессиональных инструментов для монтажа.

Трубы из полипропилена компании Kalde

Турецкая компания Kalde относительно недавно появилась на отечественном рынке. Но ответственное отношение к качеству и достаточно большой ассортимент продукции позволил ей завоевать доверие. Для организации отопления можно приобрести следующие модели полипропиленовых труб для отопления Kalde:

• Армированные фольгированным алюминием. Относятся к эконом-категории. Но несмотря на более чем демократическую стоимость, объем брака низок;
• Армированные стекловолокном. Предназначены для эксплуатации в высокотемпературных системах..

Отличительной особенностью является использование при изготовлении полипропилена марки PP-b. В отзывах о полипропиленовых трубах для отопления от этого производителя указывалось на сохранение целостности даже при замерзании воды.

Трубы из полипропилена для отопления Valtec

С самого начала производственной деятельности итальянская компания Valtec сделала акцент на универсальность применения своей продукции. Но это было выполнено с учетом мировых требований к качеству и условиям эксплуатации. Благодаря этому полипропиленовые трубы для теплоснабжения Valtec имеют семилетнюю гарантию.

Основные модели для установки в систему отопления:

• PP-FIBER PN 20. Предназначены для эксплуатации в системах с номинальным давлением до 6 бар. Максимальная температура горячей воды может составлять +90°С;
• PP-FIBER PN 25. Отличается от вышеописанной только более высоким максимальным давлением — 9 бар при такой же температуре теплоносителя.

Трубы от данной компании можно использовать для отопления в производстве. Их поверхность имеет повышенную защиту от влияния многих химических компонентов.

Отзывы об отоплении с трубопроводами из полипропилена

Нередко отзывы о полипропиленовых трубах для теплоснабжения дают возможность узнать тонкости монтажа и эксплуатации. Именно поэтому перед приобретением и установкой рекомендуется ознакомиться с их содержанием:

• Долго думал, по какой схеме установить полипропиленовые трубы в однокомнатной квартире. В итоге остановится на варианте со штробами. Хорошо, что вовремя предупредили, что их нельзя после монтажа штукатурить. Сначала необходимо задуть монтажной пеной. Она должна компенсировать температурное расширение;
• Всегда думал, что главным преимуществом полипропиленовых труб является их монтаж. Но после того как установил их вместо стальных – появились опасения в работе отопления. У меня старый твердотопливный котел, который иногда сильно нагревает воду. Знакомые посоветовали поставить смеситель на подающую и обратную трубу, чтобы пластик не расплавился;
• Запомните, что нельзя устанавливать полипропиленовые трубы на входной патрубок котла. Мы решили сами делать монтаж и допустили эту ошибку. После первого запуска отопления труба «потекла». Как потом выяснилось, сначала монтируется стальная труба длиной от 1 м., а затем полипропиленовая.

Полипропиленовые трубы являются самым распространенным вариантом обустройства отопления, как в частных домах, так и в квартирах. Для того чтобы система теплоснабжения работала без сбоев и поломок необходимо соблюдать все правила установки, выбрать соответствующую модель полипропиленовой трубы.

В видеоматериале можно ознакомиться с методикой испытания полипропиленовых труб для отопления:

Какой лучше диаметр трубы для отопления частного дома

Пластиковые изделия давно вошли в нашу жизнь, с успехом заменив металлические. Сегодня широкое распространение получили полипропиленовые трубы для отопления, технические характеристики которых позволили облегчить работы по обустройству систем отопления. Произвести их установку самостоятельно сможет даже непрофессионал.

Особенности полипропиленовых труб

Главной особенностью полипропилена считается устойчивость к высоким температурам, а дополнительное армирование призвано защитить его от расширения при нагреве. Благодаря особой твердости материала трубы имеют идеально гладкую поверхность, что положительно сказывается на их высокой стойкости к коррозии и воздействию внешних факторов.

Применяя полипропиленовые трубы для отопления, с учетом особенностей материала и размеров выполняют монтаж не только внутренних сетей, но и магистральных.

Преимущества

Популярность полипропиленовых труб обусловлена ​​следующими преимуществами:

• выдерживают давление свыше 10 бар;
• эстетичный внешний вид;
• не корродирует, не электризуется;
• гладкая внутренняя поверхность предотвращает оседание грязи;
• привлекательная цена;
• химическая чистота материала позволяет использовать его в пищевой промышленности;
• удобство транспортировки, возможна перевозка в бухтах.

недостатки

недостатки полипропилена:

• не переносит прямого воздействия ультрафиолета, под действием которого быстро разрушается, требуется дополнительная защита;
• начинает плавиться при высоких температурах;
• для установки требуется специальный сварочный аппарат;
• сложность в ремонтных работах и ​​техническом обслуживании.

Просмотров

Трубы выпускаются различного назначения, например, цельнолитые полипропиленовые изделия с малым внутренним диаметром успешно применяются для теплых полов, а материалы с дополнительным армированием отлично показывают себя при прокладке отопительного контура.

Стекловолокно

Полипропилен, армированный стекловолокном, изготавливается методом коэкструзии, при котором волокно помещается между двумя слоями нанесенного пластика.

Особенности изделий со стекловолокном:

• менее подвержен растяжению при нагреве;
• хорошо держат форму;
• выдерживают перепады давления в сети;
• не расслаиваются в процессе эксплуатации;
• считается самым прочным из всех разновидностей;
• при монтаже не требуют дополнительной зачистки в местах пайки.

С алюминием

Материалы с алюминиевым слоем хорошо выдерживают температурные колебания, имеют минимальное тепловое расширение и практически не теряют своей первоначальной формы при высоких температурах, что является неоспоримым преимуществом.

Особенностью армированных изделий при монтаже является правильная зачистка в местах стыков с фурнитурой. Если отказаться от этой процедуры, то система отопления быстро выйдет из строя, и в процессе эксплуатации придется все переделывать.

Твердый пластик

Твердые пластиковые изделия хороши для теплых полов и для использования в скрытой проводке. Бетонное основание служит прекрасным армирующим материалом, защищая трубопровод от внешних воздействий, способствуя уменьшению теплового расширения. Простота монтажа и надежность пайки позволяют на весь срок службы забыть о проблеме неплотности стыков.

К положительным сторонам использования труб относятся:

• гибкость;
• длина до 200 метров;
• особая молекулярная память, помогающая вернуться в исходную форму при охлаждении.

Армированный пластик

Система отопления из металлопластика выгодно применяется в домах, где колебания температуры теплоносителя превышают 90°С. Трубы не провисают при высоких температурах, сохраняя свой первозданный вид. Слабое место в системе – соединительная арматура, которая может дать течь при остывании теплоносителя и поэтому требует постоянного дополнительного обслуживания.

Не рекомендуется использовать этот материал для устройства скрытой проводки, например, для теплых полов и устройства водозабора без доступа к местам подключения.

Почему нужно правильно подобрать диаметр труб отопления

Простейшая система индивидуального отопления дома состоит из: котла, радиаторов отопления, расширительного бака и соединяющих все эти элементы трубопроводов. И если для котла, бака и радиаторов существуют относительно простые расчетные формулы, по которым осуществляется подбор параметров, то в отношении труб необходимо серьезно заняться изучением теплотехники.
Дело в том, что от правильно выбранного размера трубы зависит то, как будет работать отопление. И при этом в отопительный сезон здание будет обеспечено теплом. Если расчеты верны, оборудование будет работать сбалансировано. Температура в помещении будет стабильной даже в самые холодные дни, а потребление энергии будет низким. Другое дело, если диаметр труб будет меньше необходимого – здание будет плохо прогреваться. Соответственно котел отопления будет работать в критическом режиме для достижения нормальной температуры.

Когда диаметр магистральных труб больше необходимого, это создаст проблемы другого характера. Увеличенный объем труб заполняется теплоносителем, объем которого больше расчетного. А это значит, что потери тепла при его транспортировке к батареям будут значительными. В этом случае значительно возрастет расход топлива. Поэтому это вовсе не будет означать повышения температуры в доме.

Технические характеристики

Производство труб полипропиленовых (ПП) регламентировано стандартами ГОСТ 21553 и ГОСТ 15139.

Устойчивые к давлению

В системах отопления не всегда возможно поддерживать постоянное давление; его показатели могут меняться в зависимости от температурного режима и пропускной способности коллектора. Поэтому при использовании ПП в контуре отопления необходимо учитывать запас внутреннего диаметра трубы, что положительно скажется при изменении давления и убережет систему от разрывов.

Обращая внимание на маркировку, вы без труда подберете необходимый диаметр отверстия с учетом запаса. Так, при расчетном диаметре 20 мм выбирается коллектор с диаметром проходного сечения 25 мм, где учитывается запас на расширение при изменении давления в системе. Буквы PN и две цифры на маркировке указывают на давление, на которое рассчитаны используемые материалы.

Технические условия

Полипропиленовые трубы, армированные стекловолокном или алюминием, могут иметь неограниченный диаметр, который обычно составляет 16-63 мм, и это не предел.

Монтаж полипропиленовых труб для водоснабжения, фото и видео

Обратите внимание: один из основных технических моментов основан на термостойкости изделия. Максимально допустимый температурный предел для полипропиленовых труб составляет 95 градусов Цельсия. При этом температура может ненадолго повышаться до 110 градусов Цельсия. Эти показатели делают продукт идеальным для систем отопления (в случае теплоносителя).

Полипропиленовые фитинги позволяют соединять трубы без потери тепла и прочности.

Рабочее давление полипропилена армированного 10, 16, 20 атмосфер (в зависимости от типа).

Арматура полипропиленовая

На что обратить внимание при выборе

Для контура отопления с нестабильными входными параметрами правильнее использовать армированные материалы.

Обратите внимание на следующие характеристики:

• давление;
• толщина стенки;
• арматура;
• температурный режим;
• Диаметр отверстия.

Типы труб по максимально допустимому значению давления

Для правильного выбора руководствуются ТУ 2248-010-33137731-2012:

1. PN 10 рассчитаны на давление 10 бар при нагреве температура среды не выше 40°С.
2. PN 16 — 16 бар при температуре воды 60°С и при значительных изменениях температуры производительность резко снижается.
3. PN 20 — 20 бар, рассчитаны на температуру до 80°С и рекомендованы для горячего водоснабжения.
4. PN 25 – 25 бар – это только армированные изделия с температурным режимом не выше 95°С, подходящие для систем отопления в частных домах.

Цены на трубы полипропиленовые класса PN10

Трубы полипропиленовые PN 10

Устойчивы к высоким температурам

При маркировке труб производитель указывает температурный режим, на который рассчитана продукция. Так вот, на усиленных этот параметр равен — 90-95°С, на обыкновенном полипропилене — 60°С.

Исключена ржавчина

Основная положительная характеристика полипропилена – коррозионная стойкость. Даже при самой некачественной охлаждающей жидкости коллекторы не зарастают грязью. Благодаря идеально гладким стенкам исключается реакция, способствующая разрушению материала. При этом нельзя забывать и о радиаторах, которые перед зимней эксплуатацией желательно промыть от скопившейся грязи.

Низкий коэффициент теплопроводности

Пластик имеет плохую теплопроводность, поэтому этот факт учитывается при установке отопления. Одинаковый температурный режим теплоносителя и стены положительно сказывается на отсутствии конденсата на поверхности контура, что обусловило его использование для устройства теплых полов. Расчет мощности системы отопления производится исключительно для радиаторов.

Долгий срок службы

Производители наделили пластик характеристиками, позволяющими ему долгое время сохранять свои первоначальные качества, разумеется, при соблюдении правил эксплуатации. Гарантийный срок более 25 лет.

Какие трубы ППР подходят для отопления

Полипропиленовые трубы стали применяться для систем отопления относительно недавно. До этого их место занимали цельные стальные трубы. Такие конструкции соединялись сваркой, были прочными, но сложными в монтаже и дорогими в производстве.

Полипропиленовые трубы за свою недолгую историю претерпели ряд важных изменений. Сам по себе полипропилен не обладает той термостойкостью, которую должны были получить компании-разработчики. Именно поэтому первые системы теплообмена с такими трубами быстро пришли в негодность, а к самому материалу стали относиться скептически.

На данный момент полипропиленовые трубы значительно усовершенствованы. Существуют различные модели, которые используются для подачи холодной и горячей воды, отопления и водоотвода. При проведении ремонта важно выбирать трубы, предназначенные для конкретных целей, иначе конструкция не будет исправной.

Важно! На данный момент существует множество компаний, которые производят и продают трубы для систем отопления. Покупать трубы вместе со всеми комплектующими желательно у официальных поставщиков в специализированных магазинах, так как много некачественных подделок.

Разновидности труб PPR

Полипропиленовые трубы используются в различных сферах, но не все подходят для отопления. В погоне за дешевым материалом можно купить не те трубы, которые выдерживают горячую воду под давлением. Важно уметь отличать один тип трубы от другого.

Классификация полипропиленовых труб следующая:

• PP-H. Это первое поколение полипропиленовых труб. Эта модель обладает всеми свойствами основного материала. ПП-Н герметичны и устойчивы к высокому давлению, кроме того, они не вступают в химические реакции. Однако плавление такой трубы может начаться уже при температуре 50 ͒С. Такие трубы используются в системе холодного водоснабжения, вентиляции и в производственных целях;
• ПП-Б. При производстве этого типа немного изменена формула материала. Трубы оказались прочнее и долговечнее, но температурных колебаний все же не выдержали. Такие трубы обладают преимуществами предыдущего поколения и, кроме того, лучше переносят воздействие высоких температур. Однако для системы отопления и даже горячего водоснабжения они непригодны. Такие трубы часто используют при строительстве канализации;
• ПП-Р. При производстве этих труб помимо полипропилена используется этилен. Это позволяет им выдерживать высокие температурные нагрузки. Кроме того, такие трубы обычно армированы, что позволяет им выдерживать температуру выше 100°С. Наиболее подходящим вариантом для системы отопления являются армированные трубы PP-R.

Рекомендуем ознакомиться: Срок службы и возможности полипропиленовых труб

Армированные трубы

Армирование — процесс покрытия трубы материалом, превосходящим по прочности или другим свойствам основной материал структура. В случае с полипропиленовыми трубами под армированием понимается покрытие трубы металлом, сохраняющим тепло и предотвращающим деформацию трубы под воздействием высоких температур. Армирование может быть двух видов:

• Алюминий. В этом случае поверхность трубы покрывается алюминиевой фольгой. Иногда эту фольгу вкладывают между слоями полипропилена. Алюминий не позволяет ППР расширяться и менять свою форму. Однако у таких труб есть один существенный недостаток – они могут расслаиваться. Расслоение происходит, когда труба изготовлена ​​из некачественных материалов или неправильно состыкована с другой трубой;
• Стекловолокно. Такое покрытие как бы вплетено между слоями полипропилена. Это делает процесс расслаивания невозможным. Такие трубы цельные и не портятся при неправильной установке или эксплуатации. Срок службы ППР со стекловолоконным покрытием больше, однако такие трубы дороже.

Технические характеристики труб для отопления

Характеристики труб основаны на стойкости к различным факторам, действующим в процессе эксплуатации. При выборе труб для системы отопления необходимо обращать внимание на следующие параметры:

• Стойкие к высокому давлению. Армированные полипропиленовые трубы способны выдерживать давление в системе около 6 атм. при температуре 70°С. Чем выше температура, тем ниже сопротивление давлению. В системе отопления горячая вода подается не под максимальным давлением;
• Устойчив к температурным воздействиям. Армированные полипропиленовые трубы начинают плавиться при температуре 120°С. В теплосети температура редко превышает 70 — 75 ͒С, что создает в системе запас теплоемкости. морозы ППР переносят хуже, чем жару;
• Устойчив к коррозии. Основным недостатком металлических труб является способность вступать в реакцию с водой. Рано или поздно такие трубы ржавеют и перестают быть герметичными. Полипропилен не подвергается коррозии под воздействием воды. Кроме того, он не вступает в реакцию с солями и другими примесями, которые могут находиться в системе;
• Прочность. Производители обещают срок службы трубы полвека, но гарантий не дают. На самом деле долговечность конструкции зависит от типа арматуры, от правильного монтажа, температуры внутри и снаружи труб, давления в них. Если соблюдать все рекомендации по ремонту, можно забыть на несколько десятков лет.

Важно! Полипропиленовые трубы можно устанавливать на открытом воздухе только жителям южных регионов. При температуре наружного воздуха менее -15°С полипропилен становится хрупким и трубы могут порваться. Такие конструкции подходят только для внутренней разводки.

Подбор труб для отопления

Для теплопровода лучше отдать предпочтение полипропилену с армированием стекловолокном. Однако трубы из этого материала тоже бывают разными. Они отличаются диаметром и способностью выдерживать определенное давление в системе. По диаметру различают следующие категории труб:

• Менее 1,6 см. Такие трубы подходят только для систем теплого пола. Этого диаметра должно хватить при правильном монтаже труб;
• 2,0–2,5 см. Самый популярный диаметр при устройстве отопления в доме или квартире. Для стояка, который заходит в квартиру, необходим диаметр 25 мм, а в комнаты заводятся трубы 20 мм;
• 2,5–3,2 см. Эта категория используется в многоэтажных домах с централизованным отоплением;
• Более 20 см. Трубы такого диаметра нужны для крупных организаций. Например, больницы со множеством отделений, палат и кабинетов.

Рекомендуем ознакомиться: Как сделать коллектор для полипропиленовых труб?

Определить давление, которое выдерживают трубы, несложно. Достаточно посмотреть на маркировку PN и номер после нее. Так, PN 10 выдерживает давление 10 атмосфер при температуре 45 ͒С, PN 16 – 16 атм. при температуре 60 ͒С, PN 20 – давление 20 атм. при температуре 80 ͒С, PN 25 — 25 атм. при температуре 100 и более ͒С. Для системы отопления необходимо выбирать не менее PN 16, лучше PN 25.

Таким образом, оптимальным вариантом для труб отопления являются полипропиленовые трубы с покрытием из стекловолокна диаметром 2 – 2,5 см и маркировкой PN 25.

Значение маркировки на трубах

Важным критерием выбора является маркировка, наносимая на поверхность изготавливаемого изделия, где кроме рабочих параметров давления и температуры указывается диаметр трубы. Это основной показатель для системы отопления частного дома.

Диаметр изделия:

• 16-20 мм — предназначены для теплых полов и водоснабжения;
• 20-25 мм — для системы отопления в частных домах;
• 25-32 мм — для централизованных магистралей;
• 200 мм и более применяются для отопления административных помещений.

Особое внимание следует уделить диаметру полипропиленовых труб, используемых для отопления частного дома, где без одного вида не обойтись.

Правильное сочетание и подбор материалов с разной маркировкой способствует увеличению эффективности обогрева в несколько раз. Так, переход с большего диаметра труб на меньший увеличивает давление в системе, способствуя отличной циркуляции теплоносителя и увеличению теплоотдачи.

Трубы полипропиленовые для отопления технические характеристики

Монтаж отопления своими руками

Систему отопления можно установить самостоятельно. Главное правильно подобрать материалы, правильно их подобрать и склеить между собой. Сама конструкция довольно проста в сборке и эксплуатации.

Какие соединители использовать

Для того, чтобы присоединить одну трубу к другой, трубы к стоякам и радиаторам, манометрам и другим устройствам нужны специальные соединители. Бывают следующих типов:

• Прямые (обычные муфты). Они необходимы в тех местах, где одна труба соединяется с другой такого же диаметра, но не под углом;
• Изогнутый. Используется в местах, где система изгибается и поворачивается;
• Тройной. Они необходимы, если вам нужно сделать две из одной трубы или одну из двух. Например, в местах ответвлений от магистральной трубы к радиатору;
• Заглушки (заглушки). Их устанавливают в тупиковых зонах, например, на крайних радиаторах;
• С изменением внутренней части. Применяются при переходе с трубы большего диаметра на трубу меньшего диаметра. Например, при подсоединении труб к стоякам;
• С пластиком и металлом. Такие соединители необходимы в месте перехода от пластмассовых изделий (труб) к металлическим (радиаторам, манометрам, бакам).

Перед началом монтажных работ необходимо воссоздать на бумаге точную схему предлагаемой системы и рассчитать количество соединителей каждого типа. Кроме того, важно подобрать соединители, внутренний диаметр поперечного сечения которых будет соответствовать диаметру трубы.

Рекомендуем ознакомиться: Полипропиленовая труба, армированная стекловолокном — гарантия надежности

Алгоритм монтажных работ

После составления схемы отопления и закупки всех необходимых элементов можно приступать к монтажным работам.

Для этого вам понадобится специальный набор, состоящий из паяльника с насадками (муфтами и дронами) и шейдеров.

Для установки одной системы отопления покупать не обязательно, можно арендовать.

Важно! При проведении работ впервые рекомендуется покупать деталей больше, чем необходимо. После неправильной сварки оторванные детали уже не годятся, поэтому придется брать новые.

Алгоритм монтажных работ следующий:

1. Резка труб и раскладывание соединителей. Это подготовительный этап, который важно соблюдать строго по инструкции. Труба разрезается с помощью специальных ножниц.
2. Очистка трубки бритвы. Этот шаг необходим только при монтаже труб с алюминиевым армированием. Для этого берется бритва и надевается на трубу, вращения делаются вручную или отверткой.
3. Паяльник в сборе. На аппарат надеваются муфты и оправки соответствующего диаметра, после чего его включают и ждут нагрева до 260 °С. В это время на трубе делается отметка глубины, соответствующая соединительному элементу.
4. Соединение. В гильзу нагретого паяльника на определенную глубину вставляется труба, а с другой стороны в оправку вставляется соединительный элемент, после чего элементы припаиваются друг к другу на определенное время. Время рассчитывается следующим образом: при диаметре трубы 1,6 см – 5 секунд, 2,0 см – 7 секунд, 3,2 см – 8 секунд.
5. Аналогичным образом собираются все остальные участки трубы, после чего конструкция крепится к системе отопления.

Особенности установки в квартире и частном доме

В квартире проще установить систему отопления. Как правило, в каждой комнате устанавливается один радиатор, который отходит от общего стояка. Трубы соединяются по предложенной схеме, а затем подключаются к стояку и радиатору.

В случае установки нескольких радиаторов можно выбрать двухтрубную и однотрубную системы отопления. В первом случае от каждого предыдущего радиатора теплоноситель идет к следующему. Соответственно, во всех последующих радиаторах температура будет ниже, чем в предыдущих. Во втором случае имеется две трубы: одна для входа жидкости, другая для выхода.

Перед проведением работ в квартире необходимо согласовать ремонт отопления с ЖЭКом и ближайшими соседями. Замена стояков, как правило, производится централизованно.

При монтаже системы отопления в частном доме работы будет больше … Необходимо выбрать тип теплоносителя, тип котла и систему отвода теплоносителя из котла и в обратном порядке .

Установка самого котла при отсутствии опыта также может быть затруднена. Тепловая труба устанавливается, как правило, в подвале дома. Затем котел соединяется трубами с радиаторами в каждой из комнат. Такие системы достаточно сложны, но у них есть и преимущества – температуру и давление в трубах можно регулировать самостоятельно.

Рекомендации по выбору

Стоит отдать предпочтение армированным изделиям, позволяющим качественно выполнить монтаж отопительного контура и надолго забыть о проблемах, связанных с протечками.

Специалисты рекомендуют:

• приобретать материалы у проверенных поставщиков, продукция должна иметь сертификат качества;
• обратите внимание на маркировку, содержащую полную информацию;
• сделать выбор в пользу армированных изделий;
• выбрать трубы с армированием стекловолокном для системы отопления. Печи длительного горения для дровяного отопления можно найти на нашем сайте.

Трубы, армированные стекловолокном Цены

Трубы, армированные стекловолокном

Полипропиленовые трубы и фитинги для водопроводных и отопительных установок

БОЛЬНИЦА НА ЮГЕ США

БОЛЬШОЙ ЮЖНЫЙ ГОРОД США

Скотоводческая ферма в Верхнем Среднем Западе

БОЛЬНИЦА В САУК-ПРЕРИ (Висконсин)

КРУПНЫЙ ПРОЕКТ БОЛЬНИЦЫ НА ЮГО-ВОСТОКЕ США

ВЕРХНИЙ СРЕДНИЙ ЗАПАД

ОТЕЛЬ MONTELEONE В НОВОМ ОРЛЕАНЕ (Луизиана)

ЖИЛОЙ ПРОЕКТ В ОНТАРИО (КАНАДА)

КОММЕРЧЕСКАЯ ТЕПЛИЦА В ВУДБЕРИ (Миннесота)

КОЛОНИЯ ГУТТЕРИТОВ В СЕВЕРО-ЗАПАДНОЙ МИННЕСОТЕ

МЭДИСОН (Висконсин)

УНИВЕРСИТЕТ ВИРГИНИИ В ШАРЛОТТСВИЛЛЕ (Вирджиния)

ДОМ ДЛЯ ВЫРАЩИВАНИЯ В ФЕНИКСЕ (Аризона)

ХИМИЧЕСКИЙ ЗАВОД В КАРЛТОНЕ (Миннесота)

СЫРНЫЙ ЗАВОД (МН)

ОТЕЛЬ MARRIOTT В РЕНО (Невада)

БОЛЬНИЦА В ДУЛУТЕ (Миннесота)

ПРОМЫШЛЕННЫЙ ЗАВОД (США)

КРУПНЫЙ ПРОДОВОЛЬСТВЕННЫЙ МАГАЗИН (США)

ПИЩЕВОЙ ЗАВОД (США)

ПРОМЫШЛЕННЫЙ ЗАВОД В ВИНЧЕСТЕРЕ (Вирджиния)

БОЛЬНИЦА ЗДРАВООХРАНЕНИЯ NCH В НЕАПЛЕ (Флорида)

ОБЩЕСТВЕННЫЙ БАССЕЙН В АНКОРИДЖЕ (AK)

ОТЕЛЬ В НЬЮ-ЙОРКЕ (NY)

ЗАВОД МЕДИЦИНСКОЙ КОНОПЛИ (Нью-Джерси)

ДУЛУТ (Миннесота)

УНИВЕРСИТЕТ ЮЖНОГО МИССИСИПИ В ХАТТИСБУРГЕ (МС)

АДМИНИСТРАТИВНАЯ БОЛЬНИЦА ДЛЯ ВЕТЕРАНОВ ХАЙНС (Иллинойс)

РЕЗИДЕНЦИЯ ДЛЯ ПОЖИЛЫХ (Нью-Джерси)

МИННЕСОТА

СРЕДНЯЯ ШКОЛА CLOQUET (Миннесота)

ЧИКАГОЛАНД (Иллинойс)

СТ.
