Антенный усилитель своими руками
Антенные усилители необходимо устанавливать как можно ближе к антенне. Питание усилителя лучше всего осуществлять по коаксиальному кабелю фидера через развязку.
Схема развязки по питанию приведена на рис.:
Развязывающее устройство устанавливается внизу у телевизора и на нее подается питание 12 В от отдельного маломощного блока питания (адаптера). Двухкаскадные антенные усилители потребляют ток не более 50 мА, поэтому мощность адаптера не должна превышать 5-10 Вт.
По теме Супер широкополосный усилитель
Все коммутации антенного усилителя на мачте нужно производить с помощью пайки, т. к. установка механических контактирующих элементов (разъемов и т. д.), эксплуатирующихся в тяжелейших климатических условиях, в конце концов приведет к отказу из-за коррозии контактов.
При выборе усилителя необходимо обеспечить коэффициентом усиления усилителя затухания в кабеле фидера и потери в цепях сложения и разветвления сигнала.
Обычно при средней длине кабеля 20—30 м затухания в нем составляют 10 дБ, отсюда , учетом потерь в устройствах сложения — разветвления сигнала, следует выбирать антенный усилитель с усилением 20-30 дБ.
Сложными являются случаи, когда необходимо принимать и усиливать слабые сигналы при наличии мощных сигналов других передатчиков. При этом на вход усилителя попадают как слабые, так и сильные сигналы. Сильный сигнал на входе антенного усилителя может блокировать его работу или перевести работу первого каскада в нелинейный режим — режим смесителя. В этом случае на экране телевизора наблюдается наложение одного изображения на другое. То есть на изображении одного канала видны полупрозрачные кадры изображения другого канала.
Это означает, что усиление выбранного вами усилителя слишком велико, его величину можно уменьшить путем уменьшения напряжения питания усилителя. Для этого желательно использовать отдельный блок питания с плавной регулировкой напряжения в пределах от 5 до 12,6 В.
Необходимо отметить, что на усилители дециметровых волн сильно влияют сигналы метрового диапазона, т. к. мощности передатчиков Метрового диапазона не соизмеримы с передатчиками дециметрового диапазона. Для ослабления влияния сигналов метрового диапазона перед антенным усилителем ДМВ нужно установить фильтр верхних частот, который удалит диапазон метровых волн и пропустит с малыми потерями только сигналы ДМВ.
Если усилитель выбран неправильно (с большим коэффициентом усиления) или если антенна плохо согласована с кабелем, то усилитель может возбудиться и тогда на экране телевизора будет сплошная рябь, но чаще всего в сельских районах, где поблизости нет мощных передающих телецентров, возможно применение усилителей с коэффициентом усиления 40-50 дБ:
На рис. приведена схема антенного усилителя, рассчитанного на усиление сигналов всех 12 каналов метрового диапазона. Коэффициент усиления его составляет 25 дБ при напряжении 12,6 В.
Потребляемый ток не более 20 мА. Встречно-параллельное включение на входе диодов Д1, Д2 предохраняет транзисторы усилителя от повреждения грозовыми разрядами. Оба каскада собраны по схеме с общим эмиттером. Конденсатор С6 обеспечивает коррекцию постоянной характеристики усилителя в области высоких частот. Для стабилизации режима транзисторов усилитель охвачен отрицательной обратной связью с эмиттера второго транзистора на базу первого. Во избежание самовозбуждения усилителя из-за паразитной обратной связи между каскадами через источник питания используется развязывающий фильтр R4 С1.
На этом рис.
приведена схема усилителя для дециметрового диапазона 470-790 МГц (21-60-й каналы). Коэффициент усиления этого усилителя в полосе пропускания составляет 30 дБ при напряжении питания 12 В, а потребляемый ток составляет 12 мА. Оба каскада собраны по схеме с общим эмиттером на СВЧ транзисторах с низким уровнем собственных шумов. Нижняя граница полосы пропускания усилителя ограничена входным фильтром верхних частот, а верхняя — паразитными емкостями транзисторов и монтажа.
Благодаря резисторам R1 и R3 обеспечивается температурная компенсация режима транзисторов. Катушка фильтра верхних частот L1 наматывается проводом ПЭВ-2 диаметром 0,8 мм и содержит 2,5 витка. Намотка производится на оправке диаметром 4 мм. Питание на усилитель подается по коаксиальному кабелю.

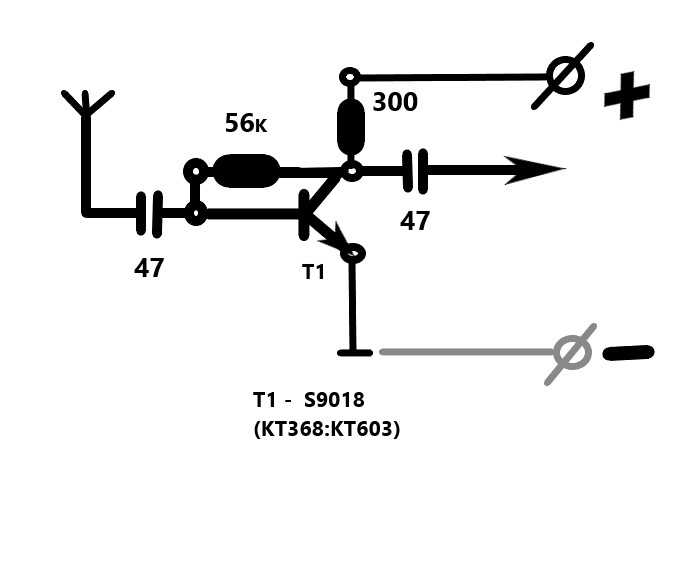

Простой широкополосный антенный усилитель обеспечивает усиление порядка 10 дБ во всем диапазоне, отведенном под телевизионное вещание. Усилитель представляет собой каскад с общим эмиттером и глубокой отрицательной обратной связью через Rl С2, а также эмиттерной коррекцией R5 R6 С5 Сб. Питание усилителя осуществляется по кабелю. Антипаразитная цепь R4 СЗ обеспечивает устойчивость антенного усилителя, при больших КСВ в кабеле, что возможно, когда входное сопротивление телевизора значительно отличается от волнового сопротивления кабеля.
Схемы антенных усилителей
В статье подробно рассматриваются схемы антенных усилителей, принцип работы и основные характеристики.
Усилители подходят для приема цифровых каналов формата DVB T и DVB T2 транслируемых в соответствующих усилителям диапазонах частот.
Усилитель в телевизионной приемной антенне предназначен, главным образом, для увеличения чувствительности, ограниченную шумами, а во вторую очередь для компенсации потерь принимаемого сигнала в коаксиальном кабеле. Сами телевизоры обладают весьма большим запасом собственного усиления, т.е. имеют высокую чувствительность, ограниченную усилением. Несколько хуже у них чувствительность, ограниченная синхронизацией. И наконец, наиболее низкая — чувствительность, ограниченная шумами. Следовательно, фактором, определяющим дальний прием, следует принять уровень собственных шумов линейного тракта, а не коэффициент усиления.
Влияние шума оценивают по отношению сигнал/шум, минимальное значение которого принято равным 20. Для телевизоров третьего — пятого поколения чувствительность, ограниченная шумами, равна 50-100 мкВ. Однако при отношении сигнал/шум (с/ш) равном 20, наблюдаются плохое качество изображения и разборчивость только крупных деталей.
Для получения изображения хорошего качества следует подать на антенный вход телевизора полезный сигнал примерно в 4 раза больший, т.е. обеспечить отношение с/ш около 80.
Используемые в настоящее время кабели с волновым сопротивлением 75 Ом в зависимости от конструкции и качества диэлектрика имеют погонное затухание 0,07 — 0,18 дБ/м в метровом и 0,25 — 0,6 дБ/м в дециметровом диапазоне волн. При длине кабеля 2…4 м общее затухание может составлять 1,2 — 2,4 дБ. В связи с этим антенный усилитель должен иметь коэффициент усиления порядка 3 дБ для типичных условий приема. К нему прибавляют запас в 12…14 дБ для усиления слабых сигналов, что необходимо из-за низкой эффективности широкополосных малогабаритных приемных антенн.
Любой усилитель имеет собственные шумы, которые усиливаются вместе с полезным сигналом и ухудшают отношение сигнал/шум. Поэтому важнейшим параметром усилительного элемента следует считать его коэффициент шума Кш.
Для единой оценки шумов многокаскадного тракта существует показатель приведенного коэффициента шума Кш, который равен уровню шума на выходе, поделенному на общий коэффициент усиления, т.
е. Кш = Кш.вых / КУ. Так как выходной уровень шума Кш.вых зависит в наибольшей степени от уровня шума первого транзистора, усиливаемого всеми последующими каскадами, шумами остальных каскадов можно пренебречь. Тогда Кш.вых= Кш1КУ, где Кш1 — коэффициент шума первого транзистора. Следовательно, получим Кш= Кш1, т.е. приведенный коэффициент шума усилительной части в основном определяется коэффициентом шума первого транзистора. Отсюда вытекает вывод — применение активной части может дать положительный результат тогда, когда коэффициент шума первого транзистора усилителя меньше коэффициента шума первого каскада телевизора. Коэффициент шума зависит также от качества согласования на входе усилителя и режима работы первого транзистора.
Частотный диапазон антенного усилителя должен обеспечить усиление сигнала в полосе частот вещательного телевидения f = 48-790 МГц. Для увеличения динамического диапазона усилитель должен иметь отрицательную обратную связь.
На рисунке 1 представлена схема однокаскадного антенного усилителя с трансформаторным входом и открытым асимметричным выходом, обеспечивающим возможность дистанционной запитки усилительного модуля по сигнальному кабелю. Такая однокаскадная схема обладает высокой устойчивостью и легко каскадируется.
Для просмотра нажмите на рисунок.
Рис. 1. Схема однокаскадного антенного усилителя.
Точки возбуждения антенны подключаются непосредственно в балансное сечение трансформатора Тр1, который обеспечивает широкополосное согласование входа антенны с входом усилительного каскада. Усилительный элемент VT1 включен по схеме с общим эмиттером. Это позволяет реализовать большее полосовое усиление и лучшие шумовые свойства схемы сравнительно с другими вариантами включения. Эффекты влияния граничной частоты транзистора по крутизне на изменение коэффициента усиления и входного сопротивления в диапазоне рабочих частот компенсируются за счет использования в схеме комбинированных частотно-зависимых обратных связей параллельного и последовательного типа.
Параллельная обратная связь выполнена на элементах R3, C1, L1. Резистор R3 определяет согласование усилительного модуля в присоединительных стыках в метровом и нижней части дециметрового диапазона.
В верхней части рабочего диапазона, где усиление спадает на 2-4 дБ, индуктивность L1 ослабляет действие этой обратной связи, выравнивая амплитудно-частотную характеристику (АЧХ). Конденсатор C1 обеспечивает развязку цепи обратной связи с контуром питания и одновременно формирует низкочастотный срез передаточной характеристики устройства. Цепь R4, C3 является элементом последовательной обратной связи по току, определяющей основные параметры каскада в малосигнальном режиме: резистор R4 задает номинальный коэффициент усиления каскада, а настройкой C3 регулируется подъем АЧХ в верхней части рабочего диапазона. Заданные параметры динамического диапазона обеспечиваются выбором типа транзистора и его режимом работы. В представленной схеме режим работы каскада по постоянному току задается R4 совместно с элементами базового делителя R1 и R2.
Конденсатор С2 шунтирует R1 и обеспечивает асимметричность подключения Тр1 в схему модуля. Усилительный модуль, реализованный на среднемощном транзисторе третьего поколения, обеспечивает коэффициент усиления 15 дБ в полосе частот 40-800 МГц, коэффициент шума устройства не превышает 3,5 дБ, а динамический диапазон для телевизионных сигналов составляет 75 дБ. Снижение коэффициента шума и реализация большей линейности устройства возможны при использовании в схеме сложных активных элементов с каскодным включением либо при переходе к двухтранзисторным каскадам.
Две принципиальные схемы антенных усилителей, представляющие собой двухкаскадный апериодический усилитель на биполярных транзисторах СВЧ, включенных по схеме с ОЭ представлены на рис. 2.
Усилитель на рис. 2,а содержит два широкополосных каскада усиления на транзисторах VT1 и VT2. Сигнал с собственно антенны через согласующий трансформатор (на схеме не показан) и конденсатор С1 поступает на базу транзистора VT1, включенного по схеме с ОЭ.
Рис. 2,а. Схема двухкаскадного антенного усилителя.
Рабочая точка транзистора задана напряжением смещения, определяемым резистором R1. Действующая при этом отрицательная обратная связь (ООС) по напряжению линеаризует характеристику первого каскада, стабилизирует положение рабочей точки, но уменьшает его усиление. Частотная коррекция в первом каскаде отсутствует. Второй каскад также выполнен на транзисторе по схеме с ОЭ и ООС по напряжению через резисторы R2 и R3, но имеет еще и токовую ООС через резистор R4 в эмиттерной цепи, стабилизирующую режим транзистора VT2. Во избежание большой потери усиления резистор R4 зашунтирован по переменному току конденсатором С3, емкость которого выбрана относительно малой (10 пФ). В результате на нижних частотах диапазона емкостное сопротивление конденсатора С3 оказывается существенным и возникающая ООС по переменному току уменьшает усиление, корректируя тем самым АЧХ усилителя. К недостаткам такой схемы усилителя можно отнести пассивные потери в выходной цепи на резисторе R5, который включен так, что на нем падает как постоянное напряжение питания, так и напряжение сигнала.
Аналогично построен и усилитель на рис. 2,б , который также имеет два каскада, собранные по схеме с ОЭ. Он отличается от предыдущего усилителя лучшей развязкой по цепям питания через Г-образные фильтры L1 C6, R5 C4 и повышенным коэффициентом усиления за счет наличия конденсатора С5 в цепи ООС (R3 C5 R6) второго каскада и переходного конденсатора С7 на выходе.
Рис. 2,б. Схема двухкаскадного антенного усилителя.
В каскадах на транзисторах, включенных по схеме с ОЭ, наиболее велико влияние внутренних связей и емкостей переходов транзисторов. Оно проявляется в ограничении полосы пропускания и склонности усилителя к самовозбуждению, вероятность которого тем больше, чем выше коэффициент усиления. Для его оценки известно понятие порога устойчивости — предельного значения коэффициента усиления, при превышении которого усилитель превращается в генератор. В качестве мер повышения устойчивости можно предложить включение транзисторов по каскодной схеме с ОЭ-ОБ.
Каскодное включение транзисторов VT1 и VT2 (рис. 3) позволяет реализовать хорошую однонаправленность и получить большую широкополосность усилительного модуля. Это дает возможность отказаться от использования сигнальных обратных связей, стабилизирующих и корректирующих амплитудно-частотную характеристику а также входной и выходной импедансы звена. Здесь коэффициент передачи и присоединительные параметры схемы задаются режимно. Для уменьшения влияния паразитных индуктивностей общих выводов, снижающих коэффициент усиления каскада на верхних частотах, эмиттерные выводы входных танзисторов соединяются непосредственно с корпусом, а режим работы стабилизируется фиксированным током базы. Высокочастотный срез регулируется индуктивностью L1, включенной в коллекторную цепь оконечного транзистора.
Рис. 3. Схема антенного усилителя с каскодным включением VT.
Диапазонная корректировка и стабилизация выходного сопротивления модуля производятся резистивно-емкостными цепями.
Каскодная схема при реализации оптимального режима работы транзисторов позволяет получить пониженные интермодуляционные искажения.
При наличии антенны МВ-ДМВ, конструктивно выполненной в виде двух электрически не соединенных антенн возможно использовать усилительный модуль, который усиливает сигналы от каждой из них, суммирует и передает к ТВ-приемнику по одному кабелю. Питание усилителя подается по этому же кабелю. Принципиальная схема такого антенного усилителя изображена на рисунке 4. Он содержит два независимых канала усиления. Сигнал с антенны МВ поступает на контакты ХТ1, ХТ2, к которым подключен входной каскад канала МВ, собранного на транзисторах VT1, VT2 по схеме дифференциального усилителя. Это позволяет получить хорошее согласование с высокоомными антеннами, а также подавить синфазные помехи.
Рис. 4. Схема антенного усилителя с раздельными входами МВ и ДМВ
На входе каскада установлены катушки L1, L2, устраняющие накопление зарядов статического электричества на некоторых антеннах, а также диоды VD1 — VD4, защищающие усилитель от грозовых разрядов.
На транзисторе VT5 собран дополнительный усилительный каскад. Коэффициент передачи канала равен 15…20 дБ. Сигналы МВ проходят на кабель через фильтр НЧ L6 C19 L7 с частотой среза 250 МГц. Через этот же фильтр и дроссель L5 на канал приходит питающее напряжение с кабеля снижения. Кроме того, фильтр не пропускает сигналы ДЦВ.
Канал усиления ДМВ представляет собой два последовательно включенных однотипных усилительных каскада. Первый из них собран на транзисторах VT3, VT4 по схеме с гальванической связью, благодаря чему происходит автоматический выход на заданный рабочий режим и его поддержание при изменении температуры и питающего напряжения. На входе каскада установлен фильтр ВЧ C1 L3 C2 с частотой среза 450 МГц, который подавляет низкочастотные сигналы и помехи. Аналогичный фильтр ВЧ C21 L9 C22 на выходе второго каскада пропускает сигналы ДМВ и не пропускает сигналы МВ. Следовательно, фильтры на выходах каналов взаимно их развязывают. Катушка L4 обеспечивает согласование между каскадами канала ДМВ и коррекцию суммарной АЧХ.
Общее усиление канала равно 32…36 дБ. Канал ДМВ питается через дроссель L8 с кабеля снижения. Усилительный модуль питается напряжением 12 В при токе не менее 70 мА.
Важно отметить, что модули с каскадно-цепочечной структурой обычно обеспечивают большую линейность передаточной характеристики, что связано, в первую очередь, с возможностью раздельной настройки каскадов (оптимизация передаточной характеристики, режимов согласования и параметров динамического диапазона), при которой пороги перегрузки наращиваются эстафетно и пропорционально увеличению коэффициента передачи.
Сравнительный анализ технических решений и функционально-энергетических характеристик модулей показывает, что в качестве базовых структур при проектировании усилительных модулей для активных широкополосных антенн целесообразно выбирать схемы с цепочечным включением каскадов с комбинированными частотно-зависимыми обратными связями. Причем, в первом каскаде глубина обратной связи выбирается исходя из требуемого значения коэффициента шума и стабильности присоединительного импеданса.
Режим работы и тип транзистора выходного каскада в основном определяются требуемой нагрузочной способностью модуля.
Читать далее — Простой широкополосный усилитель для антенны

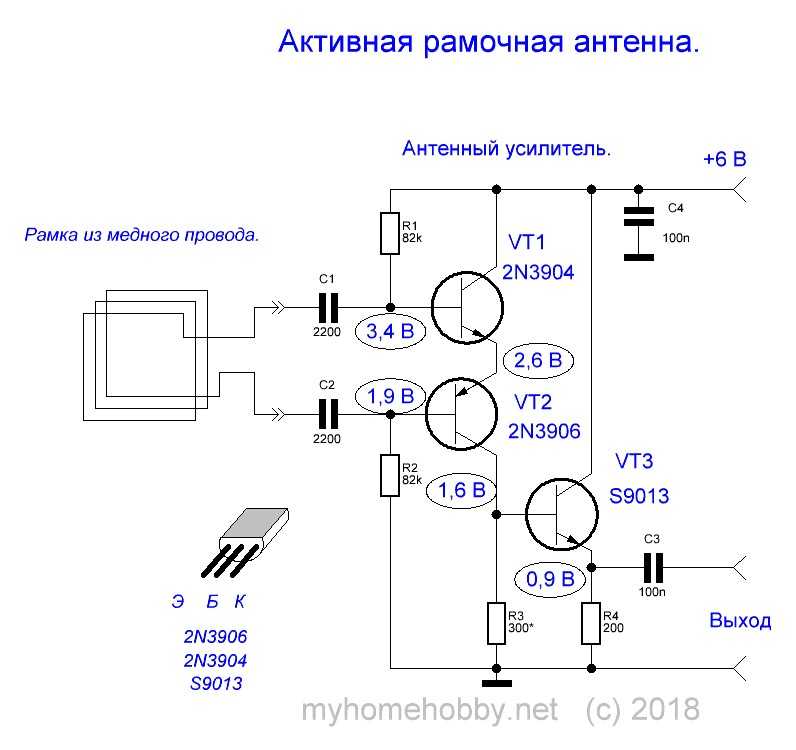

Популярные схемы антенн:
Простая ДМВ антенна
Антенна ДМВ с большим усилением
|
Антенный телевизионный усилитель можно подключить напрямую к источнику питания через коаксиальный кабель телевизионной антенны, но вам потребуется катушка 10-100 мкГн на линии питания. Телевизор будет подключен к УВЧ-усилителю через небольшой конденсатор связи.
Этот LC-метр позволяет измерять невероятно малые индуктивности, что делает его идеальным инструментом для изготовления всех типов ВЧ-катушек и катушек индуктивности. LC Meter может измерять индуктивность от 10 нГн до 1000 нГн, 1 мкГн — 1000 мкГн, 1 мГн — 100 мГн и емкости от 0,1 пФ до 900 нФ. Схема включает автоматический выбор диапазона, а также переключатель сброса и обеспечивает очень точные и стабильные показания.
Это очень полезное стендовое испытательное оборудование для тестирования и определения частоты различных устройств с неизвестной частотой, таких как генераторы, радиоприемники, передатчики, функциональные генераторы, кристаллы и т. д.
Его можно подключить к любому источнику стереозвука, такому как iPod, компьютер, ноутбук, CD-плеер, Walkman, телевизор, спутниковый ресивер, кассетная дека или другая стереосистема для передачи стереозвука с превосходной четкостью по всему дому, офису, двору или лагерная площадка.
Он также анализирует характеристики транзистора, такие как напряжение и коэффициент усиления. Это незаменимый инструмент для устранения неполадок и ремонта электронного оборудования путем определения работоспособности и исправности электролитических конденсаторов. В отличие от других измерителей ESR, которые измеряют только значение ESR, этот измеряет значение ESR конденсатора, а также его емкость одновременно.
д. Усилитель для наушников достаточно мал, чтобы поместиться в жестяную коробку Altoids, а благодаря низкому энергопотреблению может питаться от одного 9батарея В.
Плата оснащена 28-контактным разъемом DIP IC, заменяемым пользователем микроконтроллером ATmega328, прошитым загрузчиком Arduino, кварцевым резонатором 16 МГц и переключателем сброса. Он имеет 14 цифровых входов/выходов (0-13), 6 из которых могут использоваться как выходы ШИМ и 6 аналоговых входов (A0-A5). Скетчи Arduino загружаются через любой адаптер USB-Serial, подключенный к разъему 6-PIN ICSP female. Плата питается напряжением 2-5 В и может питаться от батареи, такой как литий-ионный элемент, два элемента AA, внешний источник питания или адаптер питания USB.
Вы можете управлять освещением, вентиляторами, системой кондиционирования, компьютером, принтером, усилителем, роботами, гаражными воротами, системами безопасности, моторизованными шторами, моторизованными оконными жалюзи, дверными замками, разбрызгивателями, моторизованными проекционными экранами и всем остальным, о чем вы только можете подумать.Схема усилителя сигнала антенного усилителя
Схема усилителя сигнала антенного усилителя, этот широкополосный усилитель HD TV UHF (ультра высокочастотный усилитель) имеет общий коэффициент усиления от 10 до 15 дБ в диапазоне частот 400–850 МГц, поэтому его можно использовать там, где слабый телевизионный сигнал.
Для правильной работы УВЧ-антенны ТВ-усилителя необходимо обрезать контакты компонентов как можно короче.
Этот антенный ТВ-усилитель или широкополосный УВЧ-усилитель должен быть встроен в металлическую коробку, а затем подключен близко к ТВ-антенне .
О схеме усилителя Антенный усилитель УВЧ для цифрового ТВ от 10 до 15 дБ
Это ВЧ-усилитель для диапазона УВЧ, который включает в себя цифровое телевидение, использующее этот диапазон частот. Основным компонентом является ВЧ-транзистор 2sc3358, но вы также можете использовать аналог.
Сигнал, поступающий от антенны, поступает через разъем J3, проходит через ФВЧ, образованный С1, L3 и С2, усиливается транзистором Q1, на выходе проходит через ФВЧ и следует по кабелю до плата блока питания. Там он подключен к разъему J4 конденсатором С12, блокирующим поступление постоянного напряжения от источника питания.
Следуйте за нами в социальных сетях
Усилитель должен быть установлен близко к антенне, чтобы усилить принимаемый антенной сигнал. Плата должна быть установлена предпочтительно в металлическом ящике и должна быть защищена от дождя и солнца.
Плата блока питания может располагаться рядом с телевизором, чтобы иметь легкий доступ к розетке.
Блок питания использует трансформатор от 9 до 12 В / 200 мА и диодный мост + конденсатор 1000 мкФ. L5 блокирует прохождение ВЧ-сигнала через электросеть, постоянное напряжение проходит по антенному кабелю на плату усилителя, L2 блокирует прохождение ВЧ-сигнала через питание транзистора. L1 предотвращает прохождение радиочастотного сигнала через источник питания. С этими катушками индуктивности у нас есть конденсаторы, которые образуют фильтр нижних частот.
Отрегулируйте потенциометр R5, чтобы установить наилучший уровень сигнала для ваших нужд.
Разъемы должны быть типа F, в версии SMD разъем на плате не добавлялся, их нужно прикрутить на блок бустера и припаять в местах, указанных на плате.
Если хотите, в версии SMD оставлено место для припайки экрана, чтобы изолировать входную цепь от выходной.
Также в версии SMD можно заказать уже распаянные компоненты, как это сделать смотрите здесь.
О катушках:
L1,L2 – 2 витка провода 22 AWG диаметром 3 мм или индуктор 0805 в исполнении SMD
L3, L4 – ВЧ удар 10 мкГн или 10 витков провода 24 AWG, намотанного на ферритовый стержень, или дроссель 0805 10 мкГн ≥ 200 мА в версии для поверхностного монтажа.
Изображения прототипа
Схема усилителя сигнала антенны
Схема цепи усилителя сигнала антенны
Схема цепи усилителя сигнала антенны
Схема цепи усилителя сигнала антенны
Компоновка печатной платы Схема усилителя сигнала антенны Схема бустера
Версия SMD
Усилитель антенны макета печатной платы Схема усилителя сигнала Усилитель антенны верхнего уровня Uhf Digital Tv Pcb Усилитель антенны верхнего уровня Pcb Uhf Digital Tv Pcb Усилитель антенны Smd макета цифрового телевидения Uhf
Источник питания представляет собой простой стабилизированный источник 12 В. Антенный ТВ-усилитель можно подключить напрямую к блоку питания через коаксиальный кабель ТВ-антенны, но на линии питания потребуется катушка 10–100 мкГн.
Телевизор будет подключен к усилителю УВЧ через небольшой разделительный конденсатор.
Настроить легко, просто установите P1 в среднее положение, а затем регулируйте его, пока не получите наилучшее качество телевизионного изображения.
BOM for assembling a UHF Digital TV antenna booster amplifier
Last Update: 28/11/2021 20:36
| Part | Valor | Descrição | Quantidade | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PTH or SMD 0805 resistors | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | 2,2k | Красный, красный, красный, золотой (222) | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | 470 | Желтый, фиолетовый, коричневый, золото (471) | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3, R4 | 1K | Brown, Black, Red, Gold (102) | 2 | 9 | R5 | 4. 7K (472) | Trimpot | 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| PTH или SMD 0805 Конденсаторы | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C1, C2, C3, C4 | 10PF (10P) | . | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| С5, С7, С11 | 10nF (103) | Ceramic Capacitor | 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C6, C8 | 1nF (102) | Ceramic Capacitor | 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C10 | 1000uF/25V | Electrolytic Capacitor | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C12 | 470p (471) | Керамический конденсатор | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C18 | 10UF/16V | Электролитический капитальный0017 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Полупроводники | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B1 | DB107S или эквивалент | SMD мост. | 2SC3358 или эквивалент | Транзистор | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Разное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Антенна (ANT, ANT-) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ВЫХОД (ВЫХОД, ВЫХОД-) | Разъем F-типа | Подсоедините ответвительный кабель. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Питание (питание, GND) | Разъем F-типа | Подсоедините кабель, идущий от антенны. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TV (TV, TV-) | Разъем F-типа | Подключение к телевизору | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CN1 | Сеть переменного тока | 4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L3, L4 | 33NH | Индуктор, см. Текст (SMD 0805) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L1, L2, L5 | 10UH | Brown, Black, Grey (Smd 0805) | 10UH | , Brown, Black, Grey (Smd 0805) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| , Brown, Black, Grey (Smd 0805) | , Black, Black, Grey (Smd 0805). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Припой, провода, печатная плата, коробка для размещения схемы, трансформатор 12В 250мА Mirror
