Устройство автоматического выключателя

Автоматический выключатель (автомат) служит для нечастых включений и отключений электрических цепей и защиты электроустановок от перегрузки и коротких замыканий, а также недопустимого снижения напряжения. По сравнению с плавкими предохранителями автоматический выключатель обеспечивает более эффективную защиту, особенно в трёхфазных цепях, так как в случае, например, короткого замыкания производится отключение всех фаз сети. Предохранители в этом случае, как правило, отключают одну или две фазы, что создаёт неполнофазный режим, который также является аварийным.

Автоматический выключатель (рис. 1) состоит из следующих элементов: корпуса, дугогасительных камер, механизма управления, коммутирующего устройства, расцепителей.

Рис. 1. Автоматический выключатель, серия ВА 04-36 (устройство выключателя): 1- основание, 2- камера дугогасительная, 3, 4-пластины искрогасительные, 5-крышка, 6-пластины. 7-звено, 8-звено, 9-рукоятка, 10-рычаг опорный, 11-защелка, 12- рейка отключающая, 13- пластина термобиметаллическая, 14-расцепитель элетромагнитный, проводник гибкий, 16-токопровод, 17- контактодержатель, 18-контакты подвижные

Для включения автоматического выключателя, находящегося в расцепленном положении (положение «Отключено автоматически»), механизм должен быть взведен путем перемещения рукоятки 9 выключателя в направлении знака «О» до упора. При этом происходит зацепление рычага 10 с защелкой 11, а защелки – с отключающей рейкой 12. Последующее включение осуществляется перемещением рукоятки 9 в направление знака «1» до упора. Провал контактов и контактное сжатие при включении обеспечивается за счет смещения подвижных контактов 18 относительно контактодержателя 17.

Автоматическое отключение автомата происходит при повороте отключающей рейки 12 любым расцепителем независимо от положения рукоятки 9 выключателя. При этом рукоятка занимает промежуточное положение между знаками «О» и «1», указывая, что выключатель отключен автоматически. Дугогасительные камеры 2 установлены в каждом полюсе выключателя и представляют собой деионные решетки, состоящие из ряда стальных пластин 6.

Искрогасители, содержащие искрогасительные пластины 3 и 4, закреплены в крышке 5 выключателя перед отверстиями для выхода газов в каждом полюсе автоматического выключателя. Если в защищаемой цепи, хотя бы одного полюса ток достигает величины равной или превышающей значение уставки по току, срабатывает соответствующий расцепитель и выключатель отключает защищаемую цепь независимо от того, удерживается ли рукоятка во включенном положении или нет. Электромагнитный максимальный расцепитель тока 14 устанавливается в каждом полюсе выключателя. Расцепитель выполняет функцию мгновенной защиты от короткого замыкания.

Дугогасительные устройства необходимы в электрических аппаратах. коммутирующих большие токи, так как возникающая при разрыве тока электрическая дуга вызывает подгорание контактов. В автоматических выключателях применяются дугогасительные камеры с деионным гашением дуги. При деионном гашении дуги (рис. 2.) над контактами 1, помещенными внутри дугогасительной камеры 2, располагается решетка из стальных пластин 3. При размыкании контактов образовавшаяся между ними дуга потоком воздуха выдувается вверх, попадает в зону металлической решетки и быстро гасится.

Рис. 2. Устройство дугогасительной камеры автоматического выключателя: 1- контакты, 2- корпус дугогасительной камеры, 3 — пластины.

Схема и основные элементы автоматического выключателя представлены на рисунке 3.

Рис. 3. Устройство автоматического выключателя: 1 — максимальный расцепитель, минимальный расцепитель, независимый расцепитель, 4 — механическая связь с расцепителем, 5- рукоятка ручного включения, 6- электромагнитный привод, 7,8- рычаги механизма свободного расцепления, 9- отключающая пружина, 10- дугогасительная камера, 11- неподвижный контакт, 12- подвижный контакт, 13- защищаемая цепь, 14- гибкая связь, 15- контактный рычагу, 16- тепловой расцепитель, 17- добавочное сопротивление, 18- нагреватель.

Механизм управления предназначен для обеспечения ручного включения и выключения аппарата при помощи кнопок или рукоятки.

Устройство автоматического выключателя

Коммутирующее устройство автоматического выключателя состоит из подвижных и неподвижных контактов (силовых и вспомогательных). Пара контактов (подвижный и неподвижный) образуют полюс автоматического выключателя, количество полюсов бывает от 1 до 4. Каждый полюс комплектуется отдельной дугогасительной камерой.

Механизм, который отключает автоматический выключатель при аварийных режимах, называется расцепителем. Различают следующие виды расцепителей:

— электромагнитный максимального тока (для защиты электроустановок от токов короткого замыкания),

— тепловой (для защиты от перегрузок),

— комбинированный, имеющий электромагнитный и тепловой элементы,

— минимального напряжения (для защиты от недопустимого снижения напряжения),

— независимый (для дистанционного управления автоматическим выключателем),

— специальный (для реализации сложных алгоритмов защиты).

Устройство автоматического выключателя

Электромагнитный расцепитель автоматического выключателя представляет собой небольшую катушку с обмоткой из медного изолированного провода и сердечником. Обмотка включается в цепь последовательно с контактами, то есть по ней проходит ток нагрузки.

В случае возникновения короткого замыкания ток в цепи резко возрастает, в результате создаваемое катушкой магнитное поле вызывает перемещение сердечника (втягивание в катушку или выталкивание из неё). Сердечник при перемещении действует на отключающий механизм, который вызывает размыкание силовых контактов автоматического выключателя. Существуют автоматические выключатели с полупроводниковыми расцепителями, реагирующими на максимальный ток.

Тепловой расцепитель автоматического выкючателя представляет собой биметаллическую пластину, изготовленную из двух металлов с различными коэффициентами линейного расширения, жестко соединенных между собой. Пластина не является сплавом металлов, их соединение производится обычно прессованием. Биметаллическая пластина включается в электрическую цепь последовательно с нагрузкой и нагревается электрическим током.

В результате нагрева происходит изгибание пластины в сторону металла с меньшим коэффициентом линейного расширения. В случае возникновения перегрузки, то есть при небольшом (в несколько раз) увеличении тока в цепи по сравнению с номинальным, биметаллическая пластина, изгибаясь, вызывает отключение автоматического выключателя.

Время срабатывания теплового расцепителя автоматического выключателя зависит не только от величины тока, но и от температуры окружающей среды, поэтому в ряде конструкций предусмотрена температурная компенсация, которая обеспечивает корректировку времени срабатывания в соответствии с температурой воздуха.

Независимый расцепитель минимального напряжения по конструкции аналогичны электромагнитному и отличаются от него условиями срабатывания. В частности, независимый расцепитель обеспечивает отключение автомата при подаче напряжения на расцепитель независимо от наличия аварийных режимов.

Указанные расцепители являются дополнительными и могут отсутствовать в конструкции автоматического выключателя. Имеются также выключатели без каких-либо расцепителей, в этом случае они называются в ыключателями- разъединителями.

В настоящее время распространены автоматические выключатели типов АП50Б. АЕ10, АЕ20, АЕ20М, ВА04-36, ВА-47, ВА-51, ВА-201, ВА88 и др. Автоматические выключатели АП50Б выпускают на номинальные токи до 63А, АЕ20, АЕ20М – до 160А, ВА-47 и ВА-201 – до 100А, ВА04-36 – до 400 А, ВА88 – до 1600А.

Статьи и схемы

Полезное для электрика

Автоматические выключатели

Автоматические выключатели – это устройства, которые предназначаются для защитного отключения цепей постоянного и переменного тока в случаях короткого замыкания, токовой перегрузки, снижения напряжения или его исчезновения. В отличии от плавких предохранителей автоматические выключатели имеют более точный ток отключения, могут многократно использоваться, а также при трехфазном исполнении при срабатывании предохранителя какая – то из фаз (одна либо две) могут остаться под напряжением, что является тоже аварийным режимом работы (особенно при питании трехфазных электродвигателей).

Автоматические выключатели классифицируют по выполняемым функциям, таким как:

• Автоматы минимального и максимального тока;
• Автоматы минимального напряжения;
• Обратной мощности;

Принцип действия автоматического выключателя

Мы рассмотрим принцип действия автоматического выключателя на примере автомата максимального тока. Его схема показана ниже:

Где: 1 – электромагнит, 2 – якорь, 3, 7 – пружины, 4 – ось, по которой движется якорь, 5 – защелка, 6 – рычаг, 8 – силовой контакт.

При протекании номинального тока система работает нормально. Как только ток превысит допустимое значение уставки, последовательно включенный в цепь электромагнит 1, преодолеет усилие сдерживающей пружины 3 и втянет якорь 2, и провернувшись через ось 4 защелка 5 освободит рычаг 6. Тогда отключающая пружина 7 разомкнет силовые контакты 8. Такой автомат включается вручную.

В настоящее время созданы автоматы, которые имеют время отключения от 0,02 – 0,007 с на токи отключения 3000 – 5000 А.

Конструкции автоматических выключателей

Существует довольно много различных конструкций автоматических выключателей как цепей переменного, так и цепей постоянного тока. В последнее время очень широкое распространение получили автоматы малогабаритные, которые предназначаются для защиты от КЗ и токовых перегрузок сетей бытовых и производственных в установках на токи до 50 А и напряжением до 380 В.

Главным защитным средством в таких выключателях являются биметаллические или электромагнитные элементы, срабатывающие с определенной выдержкой времени при нагревании. Автоматы, в которых присутствует электромагнит, обладают довольно большим быстродействием, и этот фактор очень важен при коротких замыканиях.

Ниже показан пробочный автомат на ток 6 А и напряжением не превышающим 250 В:

Где: 1 – электромагнит, 2 –пластина биметаллическая, 3, 4 – кнопки включения и выключения соответственно, 5 – расцепитель.

Биметаллическую пластину, как и электромагнит, включают в цепь последовательно. Если через автоматический выключатель протекает ток выше номинального, пластина начинает нагреваться. При длительном протекании превышающего тока пластина 2 деформируется в следствии нагрева, и воздействует на механизм расцепителя 5. При возникновении в цепи короткого замыкания электромагнит 1, мгновенно втянет сердечник и этим тоже воздействует на расцепитель, который разомкнет цепь. Также данный тип автомата отключается вручную путем нажатия кнопки 4, а включение только ручное путем нажатия кнопки 3. Механизм расцепления выполняется в виде ломающегося рычага или защелки. Принципиальная электрическая схема автомата показана ниже:

Где: 1 – электромагнит, 2 – биметаллическая пластина.

Принцип действия трехфазных автоматических выключателей практически ничем не отличается от однофазных. Трехфазные выключатели снабжаются специальными дугогасительными камерами или катушками, в зависимости от мощности устройств.

Ниже приведено видео подробно описывающее работу автоматического выключателя:

Post navigation

Устройство автоматического выключателя: конструкция, принцип работы

Автоматический выключатель – это защитное устройство, предохраняющее электропроводку потребителя от действия коротких замыканий и перегрузок. Используется он и для нечастых включений или отключений нагрузки.

Автомат пришел на смену предохранителям с плавкими вставками однократного действия. Их защитное действие заключалось в перегорании плавкой вставки после короткого замыкания. После устранения замыкания вставку приходилось менять. Если причина замыкания не была обнаружена, вставка перегорала вновь. В этом – неудобство предохранителей. Второй их недостаток – отсутствие защиты от перегрузок по току.

Автоматические выключатели имеют коммутационный ресурс, но он исчисляется сотнями тысяч включений. Производителями выпускаются автоматы различных видов и назначения, но мы рассмотрим бытовую серию этих изделий. Это – модульные автоматические выключатели. Они имеют компактные размеры, устанавливаются на DIN-рейку и позволяют подключить провода и кабели сечением 16-25 мм 2 .

Устройство автоматического выключателя: модульная конструкция

Слово «модульный » означает, что все элементы электрооборудования собираются из модулей стандартного размера. Ширина одного модуля – около 17 мм. Такую ширину имеет один полюс автоматического выключателя, рубильника, реле и других элементов, из которых собирается электрическая схема распределительного щитка.

Рассмотрим конструкцию одного полюса автоматического выключателя. Для изготовления корпуса используется материал, не поддерживающий горение, с высокой температурой плавления и стойкостью к действию электрической дуги.

Устройство автоматического выключателя: конструкция модульного автоматического выключателя

Внутри корпуса размещены подвижный и неподвижный контакты выключателя. При повороте рычага управления через механизм взвода и расцепления они соединяются и пропускают ток нагрузки. Для подключения проводов служат клеммы. Ток через выключатель идет по цепи:

верхняя клемма — неподвижный контакт – подвижный контакт – гибкий поводок – катушка электромагнитного расцепителя – нагревательный элемент теплового расцепителя – нижняя клемма.

При возникновении короткого замыкания срабатывает катушка электромагнитного расцепителя и штоком выбивает защелку механизма расцепления. Контакты размыкаются под действием пружины. При отключении между ними возникает дуга, и в месте ее возникновения резко повышается давление. Автомат устроен так, что место возникновения дуги связано с окружающим пространством только через канал для отвода газов и дугогасительную камеру. Поэтому дугу между контактами вытягивает в камеру, где она дробится о металлические пластинки и гаснет.

Некоторые производители для лучшего гашения дуги устанавливают два контакта, соединенных последовательно.

При перегрузке ток, проходя по нагревательному элементу. заставляет изгибаться биметаллическую пластину. С выдержкой времени, зависящей от кратности тока перегрузки по отношению к номинальному току автомата, пластина вызывает срабатывание механизма свободного расцепления.

Трехполюсный выключатель получается из трех одинаковых корпусов, собранных вместе. Их рычаги управления объединяются, а между корпусами устанавливаются тяги, расцепляющие механизмы соседних фаз при срабатывании защиты.

Модульные автоматические выключатели выпускаются на номинальный ток от 0,5 до 125 А. При выборе их также учитывается характеристика электромагнитного расцепителя: С или D.

Оцените качество статьи. Нам важно ваше мнение:

Источники: http://electricalschool.info/spravochnik/apparaty/770-ustrojjstvo-avtomaticheskogo.html, http://elenergi.ru/avtomaticheskie-vyklyuchateli.html, http://electric-tolk.ru/ustrojstvo-avtomaticheskogo-vyklyuchatelya/

electricremont.ru

Устройство и принцип работы автоматических выключателей в различных ситуациях

Для обеспечения защиты электрических сетей используют автоматические выключатели. Подобное оборудование успело завоевать популярность благодаря легкому монтажу и ремонту, а также компактным габаритам.

Внешне данное устройство выглядит как короб из пластика, который обладает сопротивлением высоким температурам. Передняя панель оснащается рукояткой для включения и отключения оборудования. Задняя панель оснащена специальным фиксатором для закрепления выключателя, а верхние и нижние крышки оснащаются клеммами особой формы. В этой статье мы рассмотрим типы данных устройств, их конструкцию, а также принцип работы дифференциального автоматического выключателя.

Вернуться к содержанию

Виды автоматических выключателей

Подобные устройства делятся на несколько типов:

• установочные автоматы – оснащаются пластиковым коробом, благодаря чему данные устройства можно монтировать в жилых помещениях без риска получения повреждений током;
• универсальные автоматы – не оснащаются защитным корпусом, а потому их можно монтировать только в специальном распределительном оборудовании;
• быстродействующие автоматы – особенность заключается в том, что время реагирования составляет менее 5 миллисекунд;
• автоматы замедленного действия – в таких моделях время срабатывания колеблется в диапазоне от 10 до 100 миллисекунд;
• селективные – подобное оборудование можно настроить на определенное время выключения в области тока короткого замыкания;
• электрооборудование обратного тока – техника срабатывает исключительно при смене направления тока в определенном участке;
• поляризованные устройства – обесточивают участок цепи при условии значительного скачка силы тока;
• неполяризованные – работают так же, как и предыдущие только во всех направлениях тока.

Разные виды автоматических выключателей

Скорость отключения напрямую зависит от принципа действия устройства. Также скорость отключения зависит от наличия условий для моментального обесточивания определенного участка цепи. Данные условия созданы в электрооборудовании, которые работают по методу токоограничения.

Вернуться к содержанию

Конструкция автоматического выключателя

Методы работы, а также конструктивные особенности подобных устройств зависят от области применения и задачами, возложенными на устройство. Запуск и выключение оборудования может происходить в ручном режиме или посредством электромагнитного и электродвигательного привода.

Ручная схема отключения присутствует в защитных устройствах, которые рассчитаны на силу тока, не превышающую 1000 ампер. Главной особенностью подобной техники является предельная коммутационная способность, которая не связана со скоростью движения рукояти. Это значит, что операция должна быть проведена до конца, чтобы изменения возымели эффект.

В некоторых случаях возникает необходимость самостоятельного ремонта выключателей, рекомендуем прочитать данную статью с пошаговой инструкцией. О том, как правильно обустроить заземление в доме можно узнать, перейдя по ссылке http://vse-postroim-sami.ru/engineering-systems/electrician/433_kak-sdelat-zazemlenie-v-dome/ Для разведения проводки придется провести такую операцию, как штробление стен.

Электродвигательный или электромагнитные элементы запитаны от электрического тока. Такие схемы должны быть оснащены защитой от произвольного повторного запуска. Также процесс включения устройства должен останавливаться при условии повышения или понижения напряжения в защищаемом участке цепи от 85 до 110 % от нормального.

Во время перегрузки сети или короткого замыкания прекращение работы автомата происходит в независимости от положения рукояти, отвечающей за запуск/отключение оборудования.

Конструкция автоматического выключателя с электромагнитным расцепителем

Одним из самых важных компонентов автоматических выключателей можно считать расцепитель. Данная деталь контролирует определенную характеристику участка сети и во время аварийной ситуации воздействует на специальный элемент, который выключает оборудование. Помимо этого, расцепитель необходим для удаленного выключения автомата. Самыми распространенными на современном рынке являются нижеперечисленные виды:

• электромагнитные – осуществляют защиту проводки от коротких замыканий;
• термические – нужны для осуществления защиты от скачков силы тока;
• смешанные;
• полупроводниковые – данный тип отличается легкостью регулировки и значительной стабильностью настроек отключения.

В отдельных случаях, когда требуется осуществить соединения цепи без электрического тока, могут использовать защитное электрооборудование, не оснащенные расцепителями.

В современном мире производится огромное количество защитного электрооборудования, которое можно использовать в разных климатических условиях и размещать в разных помещениях. Также разные серии устройств рассчитаны на установку в сложных условиях и характеризуются различной степенью сопротивления агрессивным воздействиям внешних факторов.

Вся необходимая информация, с которой следует ознакомиться до покупки подобного оборудования, находится в нормативно-технической документации. В большинстве случаев она представлена ТУ производителя. В редких случаях для обобщения товаров, которые имеют используются в различных сферах и изготавливаются одновременно большим числом компаний, уровень документации может быть повышен, причем, в некоторых случаях до Госстандарта.

Разные фиды расцепителей

Конструкция данного оборудования включает в себя следующие компоненты:

• система автоматического расцепления;
• система контроля;
• система контактов;
• решетка гашения дуги;
• расцепители.

Контактная система представлена некоторым количеством статичных контактов, которые установлены в корпусе, а также несколькими динамичными контактами. Последние закрепляются на полуоси рукояти управления при помощи шарниров. Система предназначена для одинарного разрыва участка электрической сети.

Механизм погашения дуги монтируется в обоих полюсах автомата и необходим для захвата дуги в и ее охлаждение до полного исчезновения. Механизм, по сути, является камерой для гашения дуги, в которой установлена деионная решетка из металлических пластинок. Иногда механизм может оснащаться специальными искрогасителями в виде фибровых пластинок.

Система автоматического расцепления является шарнирным устройством на три или четыре звена. Данная система используется для мгновенного расцепления и выключения системы контактов. Может использоваться и в ручных устройствах, и в автоматических.

Электромагнитный расцепитель является обычным электромагнитом с крюком. Обрудование предназначено для выключения всей системы в автоматическом режиме при коротком замыкании. Некоторые расцепители дополнительно оснащаются системой гидравлического замедления.

Тепловой расцепитель в автоматах представлен специальной металлической пластинкой. При значительном повышении напряжения данная пластинка деформируется, после чего осуществляется автоматическое выключение. Время выдержки сокращается по мере повышения напряжения.

Схема автоматического выключателя с тепловой защитой

Полупроводниковый элемент представлен измерительным устройством, магнитом и блоком реле. Магнит оказывает воздействие на систему автоматического расцепления автоматического выключателя.

Измерительный элемент в данном случае представлен трансформатором электричества или магнитным усилителем. Первый используется для переменного тока, а второй для постоянного.

В большинстве защитного электрооборудования используются совмещенные расцепители, которые используют термоэлементы для защиты от повышения силы тока и магнитные катушки для защиты от коротких замыканий.

В конструкции защитного устройства присутствуют некоторые компоненты, которые монтируются внутрь или снаружи автомата. Данные элементы могут быть различного рода расцепителями, дополнительными контактами, приводами для удаленного контроля, сигнализацией автоматического выключения.

Вернуться к содержанию

Принцип работы автоматического выключателя

В обычном рабочем режиме через автоматический выключатель проходит ток, сила которого должна быть меньшей и равной нормальному значению. Электричество, которое используется для запитки устройства, подается на клемму в верхней части устройства, которая соединена со статичным контактом. С этого контакта ток идет на динамичный контакт, после чего проходит через металлический проводник и попадает на катушку соленоида.

После прохождения через катушку электричество идет по термическому расцепителю, и только после этого ток приходит на клемму в нижней части защитного электрооборудования.

Во время значительного повышения напряжения или риска короткого замыкания защитное электрооборудование отключает сеть. Это происходит с помощью системы автоматического расцепления, которая запускается посредством термического или электромагнитного расцепителя.

Принцип работы автоматического выключателя

Вернуться к содержанию

Принцип работы автомата во время перегруза цепи

Главное назначение автоматических выключателей заключается в обеспечении защиты участка сети во время перегруза или короткого замыкания. Перегруз сети означает, что сила тока в определенном участке перевалила через максимальное значение для данного защитного электрооборудования. Слишком сильный ток проходит по тепловому расцепителю, вызывая его деформацию. В зависимости от разницы действующей силы тока и обычного значения деформация достигает определенного уровня, результатом которой может стать отключение автомата.

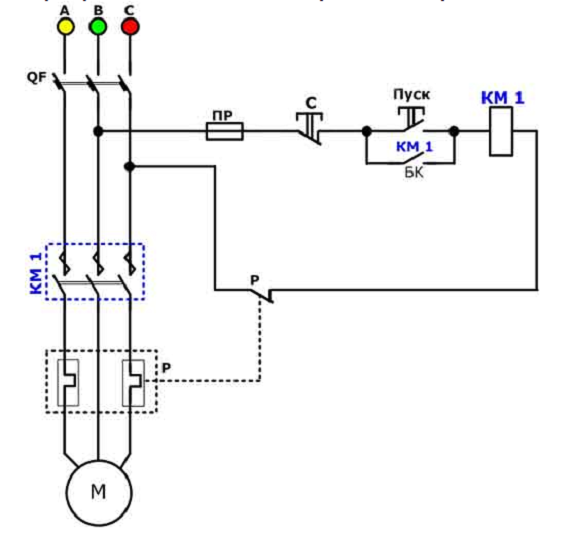

Тепловая защита автомата срабатывает не моментально, поскольку для деформации металлической пластинки необходимо достаточно нагреть ее. Время на отключение напрямую зависит от избыточной силы тока в защищаемом участке и может составлять как несколько секунд, так и час.

Подобная задержка необходима, чтобы автомат не срабатывал постоянно при небольших или непродолжительных скачках силы тока в определенном участке сети. В большинстве своем, такие скачки происходят во время включения электрооборудования с высокими стартовыми токами.

Сила тока, при которой срабатывает термический элемент в защитном электрооборудовании, выставляется посредством регулировочной детали еще на заводе-производителе. Как правило, данное значение должно превышать нормальное число в 1.1 – 1.5 раза.

Также следует знать, что в помещениях с высокой температурой автомат может работать некорректно, поскольку термический элемент может деформироваться быстрее, чем нужно. В свою очередь в помещениях с низкой температурой автомат сработает позже необходимого времени.

Принцип работы устройства во время перегруза цепи

Перегрузка электрической сети возникает в случае подключения большого количества приборов, общая мощность потребления которых, превышает нормальную мощность. Включение нескольких мощных электроприборов скорее всего вызовет срабатывание термического элемента.

Если такое произошло, следует до включения автомата определиться с тем, какие приборы следует отключить, произвести отключение и немного подождать. Это время необходимо, чтобы термический элемент в защитном электрооборудовании остыл и встал в начальное положение.

Вернуться к содержанию

Принцип работы автоматического выключателя во время короткого замыкания

Устройство автоматических выключателей позволяет защищать электрическую цепь не только от перегруза, но и от коротких замыканий. Во время таких аварийных ситуаций ток повышается настолько, что может расплавиться изоляция проводки. Для предотвращения такой неприятности следует моментально отключить сеть. Эта задача возложена на электромагнитный расцепитель.

Данный элемент состоит из катушки соленоида и стального сердечника, который фиксируется специальной пружиной. Моментальный скачок силы тока в обмотке катушки ведет к пропорциональному повышению магнитной индукции, вследствие чего сердечник плотнее прилегает к пружине. По мере нарастания магнитной индукции стальной сердечник преодолевает воздействие пружины и прижимает выключатель.

После этого моментально размыкаются контакты, и подача электричества в защищаемый участок прекращается. Электромагнитный элемент включается моментально и предотвращает воспламенение изоляции.

Во время отключения контактов при аварийной ситуации между ним возникает так называемая дуга, максимальная температура которой составляет 3000 градусов. Само собой разумеется, что элементы защитного электрооборудования следует защитить от настолько высоких температур. Для этих целей автоматы оснащаются специальными системами гашения дуги. Это устройство внешне похоже на коробку, которая состоит из нескольких пластинок из металла.

Разные дугогасительные камеры

Высокотемпературная дуга появляется в месте отключения контактов. После этого один край дуги движется по динамичному контакту, а другой проходит по статичному элементу, переходит на металлический проводник, а затем доходит до задней грани системы гашения дуги. Попадая на решетку из пластинок, дуга делится на части, теряет температуру и в итоге гаснет. Снизу автоматического выключателя находятся специальные отверстия для вывода образующихся в момент гашения дуги газов.

Если защитное электрооборудование сработало из-за короткого замыкания, то у вас не получится включить электричество, пока вы не обнаружите саму причину возникновения поломки. В большинстве случаев проблема кроется в выходе из строя какого-либо электрооборудования.

Для повторного запуска устройства следует отсоединить электрооборудование и попытаться запустить выключатель. Если сделать это получилось и оборудование не выбило в ближайшее время, значит, проблема заключается в поломке техники. Останется только опытным путем выяснить, какое именно устройство вышло из строя. Если автоматический выключатель срабатывает после отключения всех приборов, значит, проблема в нарушении изоляции проводки. Для устранения подобной неисправности придется вызывать специалистов, которые смогут обнаружить и устранить поломку.

Если вы столкнулись с такой проблемой, как постоянные отключения защитного электрооборудования, то не стоит устанавливать новое устройство с более высоким номинальным значением силы тока – эти действия проблему не разрешат. Данное оборудование монтируется с учетом площади поперечного сечения провода, а значит, слишком высокий ток попросту не сможет возникнуть в проводке. Выяснить причину неисправности и устранить ее помогут соответствующие специалисты, самостоятельные действия крайне рискованны.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

vse-postroim-sami.ru

Устройство и принцип работы автомата Калашникова • ВсеЗнаешь

Михаил Тимофеевич Калашников, один из самых известных в истории конструкторов стрелкового оружия, прославился, в сущности, созданием одного автомата — АК-47. Однако этот автомат можно назвать самым известным оружием в современном мире.

Во времена Холодной войны автомат Калашникова стал таким же символом Восточного блока, каким для Запада была автоматическая винтовка М-16.

Однако надежность автомата и простота его конструкции сделали его популярным как у военных, так и среди членов различных военизированных формирований во всем мире.

Устройство автомата Калашникова

Схема автомата Калашникова состоит из следующих основных элементов:

• ствольной коробки со стволом – служит для соединения механизмов автомата и обеспечивает закрывание канала створа затвором и запирание затвора;
• прицельного приспособления;
• складывающегося приклада и рукоятки;
• затвора – для досылания патрона в патронник;
• возвратного механизма – для возвращения затворной рамы в переднее положение;
• УСМ – для спуска курка с боевого взвода и проведения автоматической или одиночной стрельбы;
• магазина, размер которого определяет, сколько патронов в автомате Калашникова. Стандартная емкость – 30 патронов.

Тактико-технические характеристики автоматов АК-47:

• Калибр – 7,62 мм.
• Применяемый патрон – 7,62х39 мм,
• Длина – 870 мм,
• Длина с приткнутым штыком – 1070 мм,
• Длина канала ствола – 415 мм,
• Емкость магазина – 30 патронов,
• Вес без магазина и штыка – 3,8 кг,
• Вес со снаряженным магазином – 4,3 кг,
• Эффективная дальность стрельбы – 600 м,
• Прицельная дальность – 800 м,
• Начальная скорость пули – 715 м/сек,
• Режим ведения – одиночный/ непрерывный,
• Дульная энергия – 2019 дж,
• Темп стрельбы – 660 выстр/мин,
• Скорострельность – 40-100 выстр/мин,
• Дальность прямого выстрела по ростовой фигуре – 525 м,
• Нарезы – 4, правосторонние, шаг 240.

Как работает автомат Калашникова

Это должен знать каждый мужик! 3D-анимация, которая подробно демонстрирует принцип работы самого легендарного стрелкового оружия. Как работают механизмы и происходит выстрел из АКМ?

Поделиться с Друзьями

← Жми «Нравится» и читай нас в Facebook

Интересные факты

vseznaesh.ru

Автоматический выключатель: устройство, принцип действия

Несмотря на многообразие типов автоматических выключателей (автоматов), многие работают по схожим принципам и построены на базе стандартного набора функциональных элементов. В связи с широким применением автоматов модульного типа (особенно, в бытовых и низковольтных электросетях), изучать работу автоматического выключателя резонно на их примере. В качестве подопытного образца будет выступать недорогого однополюсный автомат марки ДЭК типа ВА-101-1 C3.



Автомат модульного типа внешне представляет собой стандартизированный по габаритам аппарат в пластмассовом корпусе, имеющий две или более входных клемм (в зависимости от количества полюсов) для подключения питания с одной стороны (обычно, сверху) и подсоединения нагрузки с другой (снизу). На передней панели автомата находится рычаг управления, с помощью которого осуществляется включение и отключение автомата (нагрузки) вручную. По бокам корпуса имеются технологические отверстия для установки дополнительных устройств, например, контактов состояния автомата, независимого расцепителя и некоторых других. Сверху автомат имеет отверстия для доступа к регулировочному винту теплового расцепителя и выхода продуктов горения дугового разряда. Монтаж (крепление) модульного автомата в электрошкафу осуществляется на так называемую DIN-рейку – металлический или пластмассовый профиль определенной формы.

Крепление автомата на DIN-Рейку и снятие в неё.

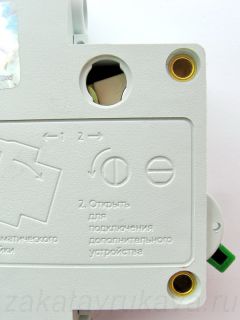

Окна для подсоединений дополнительных устройств к автомату.

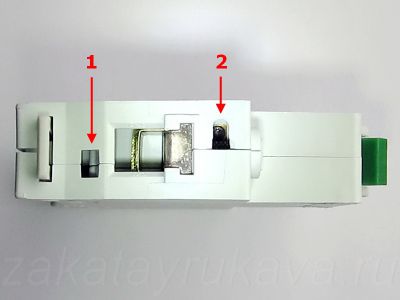

Автомат ДЭК. Вид сверху. 1 - отверстие выхода продуктов горения дуги; 2 - отверстие с регулировочным винтом теплового расцепителя.



В электрическую цепь автомат подключается последовательно - в разрыв цепи питания нагрузки (потребителей). Принцип действия автоматического выключателя состоит в контроле силы электрического тока через автомат и, в случае необходимости, разрыве цепи (отключении нагрузки) с той или иной скоростью (задержкой), начиная с момента превышения тока и в зависимости от «серьезности» (кратности) этого превышения.

Схема подключения однополюсного автомата в цепь питания лампы накаливания.

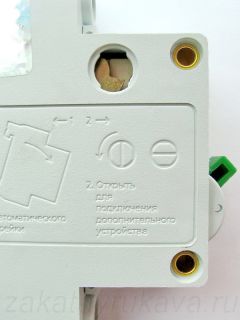

Корпус модульного автомата, в большинстве случаев, неразборный. Для его вскрытия, с целью изучения, потребуется удалить (высверлить и извлечь) все заклепки и разделить корпус на две части. Элементы корпуса выполнены из пластмассы, не поддерживающей горение, с достаточной (расчетной) электроизоляционной способностью. С внутренней стороны полукорпусов имеются пазы и направляющие для установки функциональных элементов автомата.

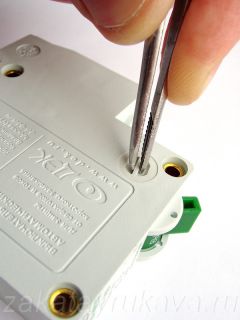

Процесс вскрытия автомата.

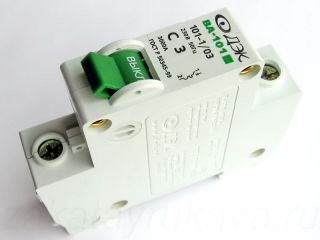

Автоматический выключатель ДЭК внутри.

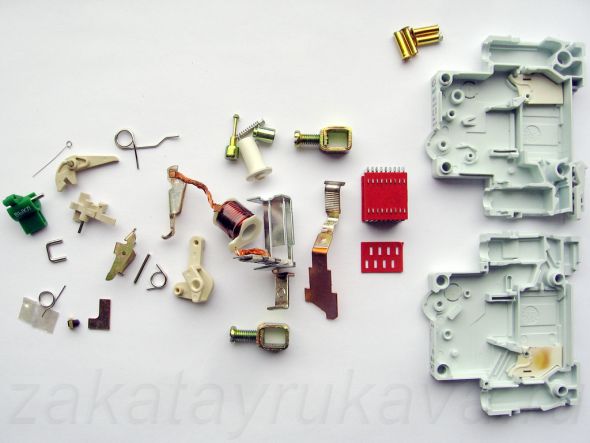

Автомат полностью разобран.

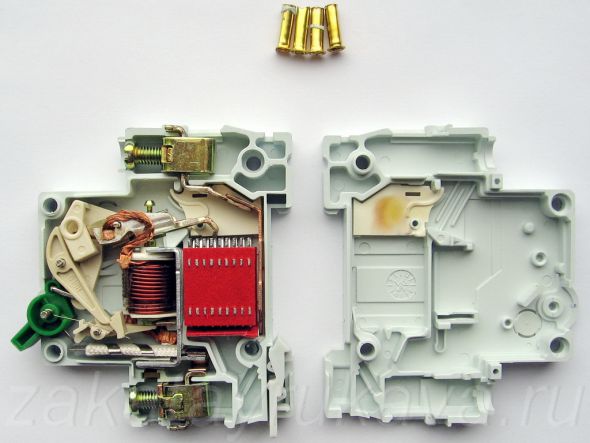

Устройство автоматического выключателя с подписями его функциональных элементов.

Механизм взвода и расцепления – механическая система из пружин и рычажков, выполняющая две основные функции: удержание контактов в сомкнутом состоянии при штатном режиме работы, и, при возникновении аварийной ситуации, по командам расцепителей или оператора (ручное отключение) быстро отвести подвижный контакт от неподвижного.

Автомат включен, механизм взведен.



Электромагнитный расцепитель представляет собой электромагнит с подвижным сердечником (якорем), который работает как толкатель. Когда ток через обмотку достигает определенного значения, якорь надавливает на рычажок спускового механизма, что приводит к его срабатыванию и отключению нагрузки. Число витков катушки и сечение обмоточной проволоки электромагнита рассчитано так, чтобы срабатывать только при относительно больших превышениях номинального тока автомата (например, при коротком замыкании), а так же чтобы выдерживать такие превышения неоднократно.

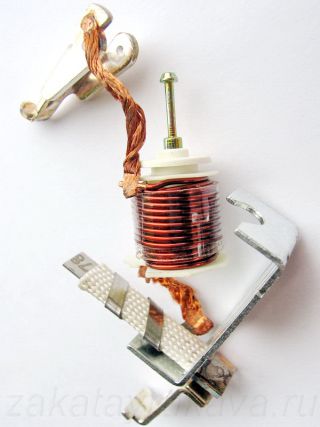

Нижняя клемма, катушка электромагнитного расцепителя и биметаллическая пластина соединены сваркой.

Якорь электромагнитного расцепителя в собранном (слева) и разобранном (справа) виде.

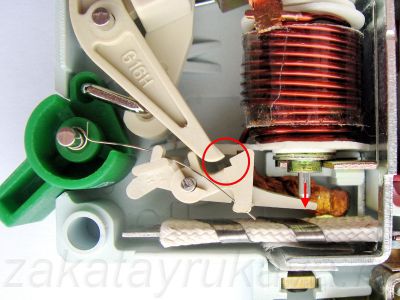

При движении якоря вниз в направлении красной стрелки, курок спускового механизма выходит из зацепления (красный кружок).

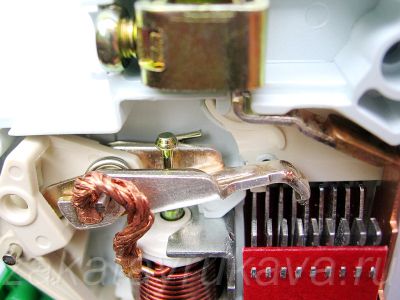

При движении якоря вниз, он увлекает за собой подвижный контакт, чем помогает механизму расцепления развести контакты.



Тепловой расцепитель – биметаллическая пластина, изгибающаяся в определенную сторону при нагреве в результате прохождения тока через специальный проводник повышенного сопротивления, намотанный поверх неё (биметаллическая пластина косвенного нагрева). При определенном угле изгиба пластины, её кончик надавливает на рычажок спискового механизма – автомат отключается. В отличие от электромагнитного расцепителя, тепловой расцепитель более медлителен и не способен срабатывать за доли секунды, однако, он более точен и поддается тонкой настройке.

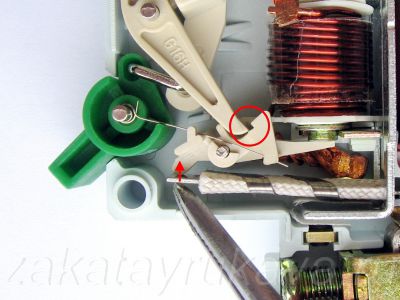

При изгибании кончика биметаллической пластины в направлении красной стрелки, курок спускового механизма выходит из зацепления (красный кружок).

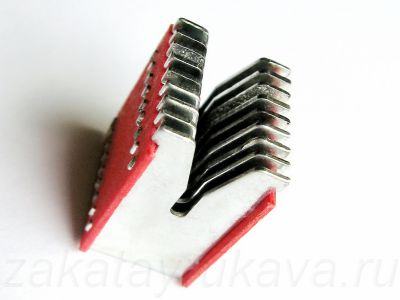

Дугогасительная камера, имеющаяся в устройстве автоматического выключателя, обеспечивает быстрое гашение дугового разряда, который может образовываться при размыкании контактов. Она представляет собой набор металлических пластин, находящихся на небольшом расстоянии друг от друга. Попадая на пластины, дуга разделяется, завлекается внутрь дугогасительной камеры и тухнет. Продукты горения дуги и избыточное давление сбрасываются наружу через специальный канал в корпусе автомата.



Автоматический выключатель устроен и работает по принципу постоянного слежения за силой электрического тока, использует сразу два детектора-расцепителя: электромагнитный и тепловой. Первый обладает высокой скоростью реакции, которая необходима для защиты от быстрорастущих сверхтоков, вторая – точностью и определенной задержкой в срабатывании, что позволяет исключить ложные отключения нагрузки при кратковременном и небольшом превышении силы тока.

Похожие статьи:

zakatayrukava.ru

Структурная схема автомата — Мегаобучалка

Задача синтеза цифрового автомата

Синтез автомата начинается в 3 этапа:

1 этап: Задается словесное описание алгоритма работы автомата

2 этап: На основе словесного описания алгоритма работы автомата разрабатывается формализованное задание алгоритма работы автомата. Применяются две формы задания алгоритма работы автомата:

1) В виде таблицы переходов и выходов

2) В виде графа работы автомата

3 этап: На основе формализованного задания алгоритма работы автомата с помощью специальной методики осуществляется построение принципиальной схемы автомата. На основании этой методики представляется возможным разработать жесткий алгоритм проектирования принципиальной схемы автомата. Этот алгоритм позволяет создать систему автоматизированного проектирования цифрового автомата.

В курсовом проекте будет осуществлена разработка принципиальной схемы, включая все этапы синтеза после того, как будет задано формализованное представление работы автомата.

Таблица переходов и выходов

На основании анализа словесного описания алгоритма работы автомата установлено:

1) Автомат имеет восемь внутренних состояний. Обозначим эти состояния A0, A1, A2, A3, A4, A5, A6, A7.

2) На вход автомата поступает четыре набора входных сигналов. Обозначим эти наборы X0, X1, X2, X3.

3) На выходе автомата действуют четыре набора выходных сигналов. Обозначим эти наборы Y0, Y1, Y2, Y3.

4) Если автомат находится в состоянии A7 и на вход поступает набор сигналов X0, то автомат перейдет в состояние A1, а на выходе будет набор Y3.

5) На основании словесного описания алгоритма работы автомата определено, в какое состояние перейдет автомат из состояния A7 при поступлении на вход наборов сигналов X1, X2, X3 и определено, какие при этом будут наборы сигналов на выходе. Таким образом была заполнена первая строка таблицы переходов и выходов.

6) Рассмотренная процедура была применена для остальных семи внутренних состояний. В результате была получена таблица переходов и выходов автомата (таблица 2.1)

Таблица 2.1

At	Xt Yt
X0	X1	X2	X3
A5	A1, Y3	A0, Y0	A5, Y2	A2, Y1
A6	A2, Y2	A7, Y1	A4, Y1	A4, Y2
A4	A3, Y1	A6, Y2	A3, Y0	A6, Y3
A3	A4, Y0	A5, Y3	A2, Y3	A0, Y0
A2	A5, Y1	A6, Y3	A1, Y0	A1, Y3
A1	A6, Y2	A4, Y2	A0, Y1	A3, Y2
A0	A7, Y3	A3, Y1	A6, Y2	A5, Y1
A7	A0, Y3	A1, Y0	A7, Y3	A7, Y0

Граф работы автомата

Для наглядности таблица переходов и выходов может быть представлена в виде графа. На чертеже указываются вершины, изображаемые кружочками, которые соответствуют внутренним состояниям автомата. Стрелками указывается, из какого состояния, в какое переходит автомат. Над стрелкой указывается набор сигналов, под действием которого осуществляется переход и набор сигналов на выходе автомата.

Структурная схема автомата.

Цифровой автомат с памятью состоит из трех узлов:

Рис. 4. 1 JK – триггер

1 узел:Блок элементов памяти.Элемент памяти имеет два состояния, одно из которых условно называют «0», другое–«1». В качестве элементов памяти обычно используют триггеры.Триггер–это электронное устройство, которое скачкообразно может переходить из одного состояния в другое. Большое распространение получили JK – триггеры. Это устройство имеет два управляющих входа: J и K, вход синхронизации C и два выхода: Q и .

Если на выходе Q – «0», то триггер находится в состоянии «0», при этом на выходе будет «1». Переключение триггера из одного состояния в другое происходит в момент подачи импульса синхронизации. В этот момент триггер переключается в состояние «0» или в состояние «1» в зависимости от того, какие сигналы действуют на управляющих входах. Внутренние состояния автомата в каждый момент состояния триггеров.

В проектируемом автомате в соответствии с полученной на основании словесного описания алгоритма работы автомата таблицей переходов и выходов содержится восемь внутренних состояний A0 – A7. чтобы задать восемь внутренних состояний необходимо иметь три триггера.

2 узел:Представляет собой комбинационное устройство (комбинационную схему) с помощью которого будут формироваться управляющие сигналы на входах элементов памяти. Эти сигналы должны обеспечить переключение триггеров в соответствии с таблицей переходов и выходов (в соответствии с графом работы автомата). Проектируемый автомат имеет четыре набора входных сигналов X0, X1, X2, X3. Чтобы задать эти четыре набора необходимо иметь две переменных x1 и x2. Переключение автомата (переход в новое состояние) зависит от того, какие сигналы поступают на вход автомата и какое внутреннее состояние имеет автомат в данный момент времени.

3 узел:Представляет собой комбинационную схему, с помощью которой формируются выходные сигналы. В проектируемом автомате имеется четыре набора выходных сигналов Y0, Y1, Y2, Y3. Для представления этих наборов достаточно иметь две логические переменные y1 и y2. Выходные сигналы формируются в зависимости от внутреннего состояния автомата, и от того, какие сигналы поступают на вход автомата. Такой автомат называют автоматом Мили. Если выходные сигналы формируются только под действием сигналов с элементов памяти, то автомат называется автоматом Мура. В нем будут отсутствовать цепи, отмеченные на рис. 4.2 звездочкой (*).

megaobuchalka.ru

Установка автоматического выключателя своими руками

Если Вам доводилось видеть, как монтируют профессионалы, то наверняка сложилось мнение, что нет ничего проще, чем установка автоматического выключателя своими руками. Щелчок, подгонка, вставил провода, затянул болтики, поставил рядом ещё один и так далее. На установку электрического щита на фото выше у двоих электриков ушло примерно полтора часа, из которых минут 30-ть на проверку 380В.

Но, несмотря на простоту процесса, подключение автоматического выключателя имеет свои тонкости, о которых нужно знать до начала монтажа.

Фиксация автомата в силовом щитке

Несмотря на жёсткие регламенты в энергетике, в отношении крепления автоматического выключателя в щитке ПЭУ довольно лояльны, поскольку (если перевести на русский язык) требуют надёжности крепления, позволяющего многократное включение – выключение прибора без деформации и смещения. То есть, он должен быть так закрёплен, чтобы при включении не двигался. А дальше, хоть приклеивай. Но на самом деле, до настоящего времени используется всего три способа фиксации:

• В фиксирующее гнездо силового щита. Этот стандарт был переходным и встречается очень редко. Автомат «вдавливается» в гнездо с фиксаторами, где и находится. Чтобы вынуть – нужно отвёрткой оттянуть защёлку;
• На планку, в которой сверлятся отверстия, и нарезается резьба. Планка имеет запас места и можно в любой момент сделать подключение дополнительного автоматического выключателя – нужно просверлить отверстия, нарезать резьбу и поставить. Поставить, конечно, просто, но вот сверлить в щитке и работать метчиком крайне неудобно. Тем не менее, сейчас это второй по распространению способ, поскольку стареющего жилья ещё очень много;
• Современный метод – монтаж на дин-рейку. Для бытовых целей сейчас автоматы с другим способом монтажа уже не выпускаются. По сути, это развитие монтажа на планке, только в упрощённом варианте и с возможностью простого наращивания пакета автоматов.

Мы не зря отдельно рассматриваем фиксацию автомата в распределительном щите , установка автоматического выключателя – это на 40% именно монтаж в щитке . Учитывать нужно несколько моментов: доступ для простой замены, отключение, изменение схемы подключения автоматических выключателей и возможность одновременного демонтажа всего комплекта автоматов без отключения каждого.

Тонкости подключения автоматов

Если необходимо включить один автомат, то это не вызовет вопросов даже у начинающего электрика. Однако, один автомат это такой анахронизм, что мы даже будем рассматривать это случай. Как подключить автоматический выключатель, если он один указано на самом автомате, со схемой фаза – ноль, но это исключение из правила. Стандартная ситуация, когда на квартиру (этаж в частном доме) работают несколько выключателей. Как нужно выполнять подключение в данном случае? Разумеется, для начала нужна схема подключения автоматического выключателя(первого).

Это печка, от которой будем танцевать дальше, набирая пул автоматов. А вот для этого нужно знать несколько правил:

1. Питающий кабель (фаза) подключается снизу .
2. Зачистка проводов должна быть правильной. Не должно остаться слишком много голого провода и не должна в контактную группу попасть часть изоляции. Самый простой способ отмерить нужный отрезок зачистки – зубочистка.
3. После того, как закончена установка автоматического выключателя, необходимо проверить прочность фиксации на обесточенном щитке, сильно пошевелив автомат на рейке (планке). Смещения при таком испытании потребуют более надёжного крепления.
4. Сама схема подключения автоматических выключателей должна выглядеть как гребёнка – нулевой кабель сверху, от одного автомата к другому, фазы снизу – для каждого контура своя. Разумеется, отдельно жила заземления. Одна на всех.
5. Отдельного рассмотрения заслуживает счётчик электроэнергии . С одной стороны, автомат, поставленный перед ним, позволит обесточить квартиру и прекратить начисления даже реактивной энергии. С другой стороны, неверная пломбировка такого автомата создаёт дополнительные проблемы в общении с энергосбытовой компаний.

Это всё стандартные процедуры. Теперь про особенности.

Сквозное включение автоматов

Это такая схема подключения автоматического выключателя, при которой каждый следующий имеет общий нулевой провод с предыдущим.

Поясним. Плюс – простота схемы и монтажа. Минус – обрыв нулевого провода при отключении одного автомата. Как вариант, дополнительные нулевые «мостики» через автомат. Что не решает проблемы отключения двух автоматов сразу – ноль будет отключён. Это неудобно, но при такой схеме Вы гарантированно будете защищены от пробоя, который может оказаться коротким замыканием . Иногда применяется схема «нулевой шины», при которой каждый автомат индивидуально включён в ноль, и хотя визуально подключение автоматического выключателя остаётся таким же, физика процесса меняется значительно. При отключении одного автомата второй, третий и т.д. продолжают работать, имея свою связь с нулевой шиной. Кстати, любая установка автоматического выключателя должна начинаться именно с оценки нулевой шины и способов раздельного ввода проводов фаза – ноль для каждого прибора.

Изоляция силового провода в контактной группе недопустима! Очень тщательно зачистите провода! Крепёж автомата к планке, дин-рейке или гнезду должен быть изолирован от силовых кабелей! Резиновые шайбы под винты никогда не бывают лишними при монтаже в щитке.

Устанавливаем автоматический выключатель в щиток

Теперь о самом монтаже. Корпус автомата имеет маркировку включения – то есть вопрос, куда прикрутить фазу не стоит, как подключить автоматический выключатель к сети – нарисовано на автомате.

Перед монтажом выкручиваем болты контактной группы, измеряем глубину входа (длину зачищенной части кабеля), проверяем наличие резьбовых фиксаторов на дин-рейку (некоторые модели имеют снизу такое отверстие, которое позволяет дополнительно усилить при помощи винта закрепить прибор на рейке).

Сама процедура установки автоматического выключателя начинается с «примерки». Выставляем на защёлках по рейке все автоматы, оцениваем расстояния между ними, наличие места для дополнительных (при необходимости), а также возможность маркировки соединений. Маркируем все жилы отдельно (вне зависимости от цвета), фаза, ноль, земля, после чего зачищаем кабели.

Зачистку кабелей делаем в щитке, где на рейке стоят автоматы. Это делается для того, чтобы точно прикинуть необходимую длину проводов.

Проверяем качество контакта проводов земля – ноль. В идеале, расстояние от каждого нулевого провода до кабеля земли должно быть примерно одинаковым. То есть 10 и 20-ть см., это одинаково, а вот 20 см. и метр – недопустимо. ПЭУ дают разброс до 60% . То есть самый короткий вход 10 см., если самый длинный 60 см. На это и ориентируемся.

Убеждаемся, что схема подключений автоматических выключателей верна, «макет» правильный, всё готово для монтажа. Включаем, не закрепляя но, протянув провода, первый автомат, проверяем коммутацию и проверяем линию. Проверяем просто: в розетку осторожно вставляем гвозди, плоскогубцами с изоляцией. После чего поперёк роняем ещё один гвоздь.

Если всё сделано правильно, автомат отключит линию. Для того чтобы избежать «приварки гвоздя», лучше бросить его с размаху. Коротнёт, если что не так, но гвоздь отскочит – инерция не позволит привариться и электропроводка не пострадает.

Проверив таким образом линию (если собрались подключить и установить всё сами, достаточно одного автомата, остальные Вы делаете точно так же), можно заканчивать процесс.

Пошаговый монтаж автоматического выключателя

1. Обесточиваем щиток!
2. Заводим провода в гнёзда контактной группы автомата, убеждаемся, что изоляция не попала под затягивающий винт, и слегка притягиваем провода. Если автоматов несколько – повторяем со всеми одновременно.
3. Собрав «паук», проверяем, насколько верна схема подключения каждого автоматического выключателя. Проверяем визуально, отслеживая цепочку соединений и сверяя с тем, что нарисовали раньше.
4. Не вынимая проводов, ставим до щелчка автомат, проверяем, насколько установка автоматического выключателя на этой рейке надежна. Это не повтор, это напоминание о том, что многократное снятие автомата с рейки разбалтывает фиксаторы и клипсы!
5. Выставляем в ряд остальные автоматы, проверяя на каждом надёжность фиксации.
6. Выборочно проверяем линию автомата, так же как описано чуть выше.
7. Затягиваем провода винтами в контактных группах автоматов.
8. Включаем питание щитка.
9. Проверяем участки сети, давая максимальную нагрузку.

Если всё в порядке, гордимся проделанной работой☺.

Практические рекомендации по выбору и монтаже автоматических выключателей

• Прежде чем решить, как выбрать автомат, нужно сделать расчёт, но, посчитав планируемую потребляемую мощность , оставьте запас прочности – только в другую сторону! Если расчет даёт 22 Ампера, купите 16, или 20-ть. Но не 25.
• При монтаже соблюдайте правило один за другим . Нельзя подключать автоматы «через один», что проще, поэтому профессиональные электрики этим грешат. Вы делаете для себя, поэтому делайте правильно!
• Обратите внимание на винты – они должны быть из нержавеющих сплавов. Важно, чтобы они были одинаковы, хотя бы по составу материала!
• Сама дин-рейка тоже должна быть надёжно закреплена, одна из ошибок начинающих электриков – фиксация её на распорке. Обязательно закрепите винтами!
• Толстые жилы не подходят для тонкого монтажа. Используйте клеммник , в нём можно собрать жёсткие провода и привести гибкие провода куда надо.
• Помните, что дизайн не самое последнее дело. Практичность тоже не то, чем можно пренебрегать. Пример на фотографиях снизу. Снять панель можно за пару минут, а на стене она смотрится вовсе не как электротехнический бокс.

И главное, при производстве такого рода работ, помните главное правило – пошаговые действия . Сделали шаг – проверьте себя . После чего делайте второй шаг. И так до тех пор, пока «по запаху» не научитесь отличать землю от фазы, и ноль от земли.

obelektrike.ru

Схема подключения дифференциального автомата | Электрика в доме

Принцип работы дифференциального автомата

Конструкция дифференциального автомата содержит элементы защиты теплового расцепителя от перегрузок, электромагнитной защиты от коротких замыканий с элементами защиты при утечке тока. Также дифференциальный автомат содержит тестовую кнопку проверки работоспособности защиты.

Подключение дифференциального автомата в электрическом щите

Модуль защиты имеет дифференциальный трансформатор и усилитель тока с преобразованием электрической энергии в механическую. При превышении значение тока утечки, усилитель тока вырабатывает сигнал достаточный для механического воздействия на механизм расцепителя дифференциального автомата и его срабатывания. Правила схемы подключения дифференциального автомата индентичны с подключением УЗО.

Модуль дифференциальной защиты автомата. При равенстве входного и выходного токов дифференциальный ток равен нулю и модуль не отключает автомат

Подключаются только защищаемые электрические цепи (фаза L и нейтраль N). Нулевые провода после выхода из дифференциального автомата объединять нельзя. Потому что разные нулевые провода будут иметь разную нагрузку, и следовательно другие токи нагрузок. Дифференциальный автомат вычислит эту разницу токов и определит их как токи утечки, сработает расцепитель автомата и отключит электрическую цепь.

Схема включения дифференциального автомата

Схема подключения дифференциальных автоматов в распределительном щите может быть в двух вариантах. Первая схема дифференциального автомата, когда он стоит на вводе электрической цепи. Вторая схема подключения дифференциального автомата используется, когда нужно защитить отдельные группы электрической цепи.

Схема с дифференциальным автоматом на вводе и обычными групповыми автоматическими выключателями

Первая схема имеет существенный недостаток, при срабатывании защиты в одном автомате отключаются все электрические цепи. Если в доме старая электропроводка, то ставится вводной дифавтомат с рекомендуемым током защиты в 30 мА.

Схема с дифференциальным автоматом на вводе и с групповыми дифференциальными автоматами

Другая схема подключения дифференциального автомата значительно безопасней. В этой схеме дифференциальный автомат подключается отдельно для каждой группы электрической цепи электропроводки. Дифференциальный автомат может быть установлен отдельно для ванной комнаты, кухни, детской комнаты.

При срабатывании защиты дифавтомата по такой схеме отключается сеть только отдельной группы, а не весь дом или квартира. Стоимость такой схемы будет дороже, но и защита будет качественней и надежней, так как величину тока утечки для группы автоматов можно подобрать более точно, в зависимости от назначения помещения и типа потребителей энергии.

Принцип селективности дифференциальных автоматов

Селективность дифференциальных автоматов выражается в избирательном отключении защиты. Рассмотрим пример.

Допустим, в доме имеется вводной автомат дифференциального исполнения, рассчитанный на ток защиты 100 мА, а в группах установлены дифавтоматы на 30 мА, то при срабатывании защиты в одной группе электрической цепи вызовет отключение вводного дифавтомата и отключится весь дом. Чтобы этого не произошло, а отключилась та линия, где произошло повреждение.

Селективный дифференциальный автомат

Независимо от выбора параметров дифавтоматов, нужно их выбирать с обозначением «S» — селективный. В этом случае сработает защита того автомата на участке которого произошло повреждение.

Схема подключения трехфазного дифференциального автомата

Есть используется трехфазная сеть, то в качестве вводного автомата нужно ставить четырехполюсный дифференциальный автомат. При подключенной 3-х фазной сети каждая фаза распределяется на свою группу автоматов.

Подключение дифференциального автомата в трехфазной сети

Получаем три однофазные сети. Нагрузку также нужно распределять равномерно по фазам, во избежании перекоса фаз. Выбирается селективный дифавтомат со своей расчетной нагрузкой.

Тоже интересные статьи

electricavdome.ru

---

•
  Схема водоснабжения дачного дома
•
  Схема прокладки электропроводки в квартире
•
  Схема контактора
•
  Схема яксель чертежи
•
  Схема твердотельного реле своими руками
•
  Схема прокладки электропроводки в квартире
•
  Схема подключения реле поворотов ваз 2108
•
  Схема яксель чертежи
•
  Реле поворотов ваз 2108 схема подключения
•
  Терморегулятор своими руками схема
•
  Схема подключения реле поворотов ваз 2108
