20. Контакторы и магнитные пускатели. Схема контактора


Контактор как электромеханическое устройство

Контактор (ударение на букве «а») – это электромагнитный прибор, предназначенный для очень частого включения и выключения силовых цепей в нормальном режиме работы. Наиболее распространены модели одно- и двухполюсные постоянного тока, а также трёхполюсные для переменного тока.

Подключенный к определенному тепловому реле контактор в обязательном порядке образует электромагнитный защитный пускатель для защиты силовой цепи от перегрузки. Его широко используют для многократных запусков и управления электродвигателем преимущественно переменного тока. Неисправность контактора легко устранить, если вызвать электрика.

Конструктивные элементы

Контакторы, работающие с постоянным и переменным током, конструктивно состоят из систем: электромагнитной, дугогасительной, контактной, системы блок-контактов, также в составе присутствуют подвижные и неподвижные контакты. В отличии от автоматов, призваны коммутировать лишь номинальные токи, то есть они не выполнены для отключения напряжения от короткого замыкания.

Техническое управление выполняют с помощью вспомогательной цепи электрического тока, который проходит вдоль его катушек. В это время величина так называемого оперативного тока на порядок ниже величины обычного рабочего напряжения в нормально коммутируемых цепях. Типовой контактор не оснащен механическими возможностями для удержания своих контактов в подключенном положении. Если отсутствует управляющее напряжение на катушке, то он размыкает контакты. Схема подключения контактора обычно не вызывает затруднений. Эти аппараты коммутируют силовые цепи при номинальном напряжении до 660 вольт.

Конструктивно контактор сходен со строением электромагнитного реле. Можно перечислить его основные части: сердечник, катушка управления, якорь, дугогасительное устройство, контакты главные, вспомогательные. Магнитная система устройства для работы с постоянным током сделана из сплошной полоски и округлого сердечника, а контакторы переменного тока состоят из разделенных стальных пластинок.

Принцип работы контактора

Главные контакты аппарата помещают в дугогасительную камеру сделанную из пластмассы или асбоцемента. Камера состоит из двух параллельных пластин. Щель между пластинами бывает узкой или широкой, с краями ровными или ребристыми. С целью усиления свойств дугостойкости их оснащают металлокерамическими напайками с серебром.

Основание контактора – это стальная скоба с пластмассовой колодкой, где размещен сердечник магнитопровода с катушкой и расположены выводные зажимы катушки. Аппаратная головка  прикрепляется к основанию винтами, с помощью которых крепятся и колодка с сердечником и катушкой.

При возникновении напряжения сердечник притягивает якорь, тот в свою очередь прижимает подвижные контакты к другим неподвижным. Стальной сердечник опирается на пружинах, смягчая удары якоря. После якорь возвращается в исходное положение.

Как подключить магнитный пускатель

electric-220.ru

Устройство контактора. Разбираем ИЭК КМИ-11210

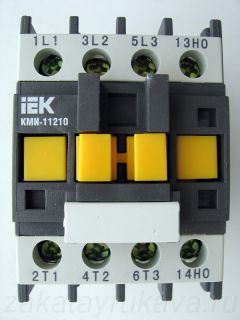

Контактор ИЕК КМИ-11210. Вид сверху.Эксплуатация большинства электроприборов напрямую связана с необходимостью их коммутации - включения и отключения в нужный момент времени. Если в быту мы имеем дело с относительно небольшими (условно безопасными) электрическими токами и напряжениями, и, например, для коммутации лампы накаливания достаточно обычного бытового выключателя, то в промышленных масштабах дело зачастую обстоит иначе.

При коммутации больших мощностей, остро встает вопрос безопасности оператора и электроприборов; работа с многофазными сетями электропитания требует от коммутирующего устройства быстрого и синхронного (одновременного) включения и отключения фаз; автоматизация производственных процессов, средства активной защиты и контроля требуют наличия возможности удаленного управления электрооборудованием с применением отдельных сигнальных линий с малыми токами. В большинстве случаев, вышеперечисленные задачи успешно решаются применением электромагнитных контакторов. Рассмотрим принцип действия электромагнитного низковольтного контактора (пускателя) на примере модели КМИ-11210 фирмы ИЭК (IEK).

По сути, электромагнитный контактор представляет собой электромагнитное реле, при подаче напряжения на катушку электромагнита (цепь управления), происходит притягивание одних контактов к другим, и силовая цепь замыкается. При этом, в цепи управления могут действовать гораздо меньшие токи и/или напряжения, чем в силовой цепи. С использованием контактора (или цепи из нескольких контакторов), можно, например, тем же бытовым выключателем удаленно и безопасно коммутировать многофазные нагрузки почти неограниченных мощностей. Обратной стороной удобства от применения контакторов (кроме бистабильных) является необходимость в постоянной трате небольшой энергии (питание катушки электромагнита) для поддержания контактора во включенном состоянии.

Устройство электромагнитного контактора (пускателя).Устройство электромагнитного контактора (показан трёхполюсный контактор с нормально разомкнутыми контактами).1. Катушка. 2. Неподвижная часть сердечника. 3. Подвижная часть сердечника. 4. Неподвижные контакты. 5. Подвижные контакты. 6. Диэлектрический держатель подвижных контактов.

Работа электромагнитного контактора (пускателя).Работа электромагнитного контактора.Слева: питание катушки отключено, силовые контакты разомкнуты.Справа: питание к катушке подключено, подвижная часть сердечника притянута к неподвижной, силовые контакты сомкнуты.

Контактор ИЭК КМИ-11210 является типичным представителем широко используемых на производстве электромагнитных контакторов, имеет четыре группы нормально разомкнутых контактов (3+1 полюса). Основные характеристики контактора можно видеть в таблицах ниже.



Таблицы основных технических характеристик контактора ИЭК КМИ-11210.

Характеристики силовой цепи Значение
Номинальное рабочее напряжение переменного тока 230, 400, 660 В
Номинальный рабочий ток, категории применения AC-3** 12 А
Условный тепловой ток, категории применения AC-1* 25 А
Номинальная коммутируемая мощность по AC-3 для 230 В 3 КВт
Номинальная коммутируемая мощность по AC-3 для 400 В 5,5 КВт
Номинальная коммутируемая мощность по AC-3 для 660 В 7,5 КВт
Характеристики цепи управления Значение
Номинальное напряжение катушки управления 24, 36, 110, 230, 400 В
Потребляемая мощность катушки управления в момент срабатывания 60 ВА
Потребляемая мощность катушки управления в состоянии удержания 7 ВА
Время замыкания контактов 12-22 мс
Время размыкания контактов 4-16 мс
Мощность рассеяния катушки управления 3 Вт

* AC-1 - неиндуктивные или слабоиндуктивные нагрузки (нагревательные элементы, лампы накаливания и т.п.). ** AC-3 - двигатели с короткозамкнутым ротором (запуск, отключение).

Таким образом, контактор ИЭК КМИ-11210 способен коммутировать трехфазную нагрузку мощностью до 7,5 КВт (по AC-3), потребляя при этом менее десяти вольт-ампер для удержания контактов. В случае, если стандартный набор напряжений пинания катушки не устраивает, её можно перемотать на нужное напряжение вручную, так как корпуса контакторов серии КМИ являются разборными, извлечение катушки выполняется легко с применение крестовой отвертки. Фотографии с пояснениями процесса вскрытия контактора представлены ниже.

Контактор ИЕК КМИ-11210. Вид сбоку.Контактор ИЕК КМИ-11210. Вид сбоку.Контактор ИЕК КМИ-11210. Вид сбоку.Контактор ИЕК КМИ-11210. Вид снизу.Контактор ИЭК КМИ-11210 с разных сторон. На правой нижней фотографии видно крепление на DIN-рейку.

Габаритные и установочные размеры контактора ИЕК КМИ-11210.Обозначение контактора КМИ-11210 на схемах.Габаритные и установочные размеры ИЭК КМИ-11210 (фото слева).Обозначение контактора ИЭК КМИ-11210 на схемах (фото справа).

Контактор ИЕК КМИ-11210. Снимаем декоративно-защитные накладки.Контактор ИЕК КМИ-11210. Снимаем декоративно-защитные накладки. Хрупкая пластмасса легко ломается.Снимаем декоративно-защитные накладки (фото слева).Хрупкая пластмасса легко ломается (фото справа).

Контактор ИЕК КМИ-11210. Разбираем корпус.Контактор ИЕК КМИ-11210. Разбираем корпус.Корпус разбирается путем откручивания двух винтов. На фото справа видна большая пружина, обеспечивающая размыкание силовых контактов при снятии напряжения с катушки.

Контактор ИЕК КМИ-11210. Катушка крупным планом.Катушка крупным планом. Как правило, катушку к разборным электромагнитным контакторам можно приобрести отдельно.

Контактор ИЕК КМИ-11210. Разбираем корпус. Достаем катушку, неподвижную часть сердечника, пружину.Контактор ИЕК КМИ-11210. Неподвижная часть сердечника крупным планом.Достаем катушку, неподвижную часть сердечника и пружину (фото слева).Неподвижная часть сердечника крупным планом (фото справа).

Контактор ИЕК КМИ-11210. Демонтируем контакты.Контактор ИЕК КМИ-11210. Подвижная часть сердечника с подпружиненными контактами.Перед извлечением подвижной части сердечника необходимо демонтировать все контакты: выкручиваем винт, вынимаем контакт (фото слева).Подвижная часть сердечника с подпружиненными контактами (фото справа).

Контактор ИЕК КМИ-11210. Демонтированные контакты.Контактор ИЕК КМИ-11210. Диаметр контактной напайки 4 мм.Демонтированные контакты. Все четыре группы контактов идентичны по конструкции и площади контакта (фото слева). Диаметр контактной напайки 4 мм (фото справа).

Контактор ИЕК КМИ-11210 без корпуса, неподвижных контактов и пружины.Контактор ИЕК КМИ-11210 в разобранном состоянии. Все детали.Контактор без корпуса, без неподвижных контактов и пружины (фото слева).ИЭК КМИ-11210 в разобранном виде. Все детали контактора (фото справа).
