Обозначения контактов на электрических схемах: ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения»

Обозначение Реле На Электрической Схеме

Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. К этому сухому контакту подключаются управляющие проводники контактора или пускателя , функция которого коммутировать или разъединять фазные провода, защищая систему от опасных перепадов напряжения.

Виды электрических схем

В трехфазной сети

Об этом свидетельствует надпись 10A 28VDC. Нормально замкнутые контакты Нормально замкнутые контакты — это контакты реле, находящиеся в замкнутом состоянии, пока через катушку реле не начнёт течь ток.

Допускается применять следующее обозначение 4. Характерная особенность такой схемы — минимальная детализация. Катушка электромеханического устройства с двумя встречными одинаковыми обмотками бифилярная обмотка 7.

Понятно, что мощность контактов реле может быть разная.

Коммутационные устройства на схемах должны быть изображены в положении, принятом за начальное, при котором пусковая система контактов обесточена. Катушка электромеханического устройства, работающего с механическим резонансом Примечание. Допускается применять следующее обозначение 8.

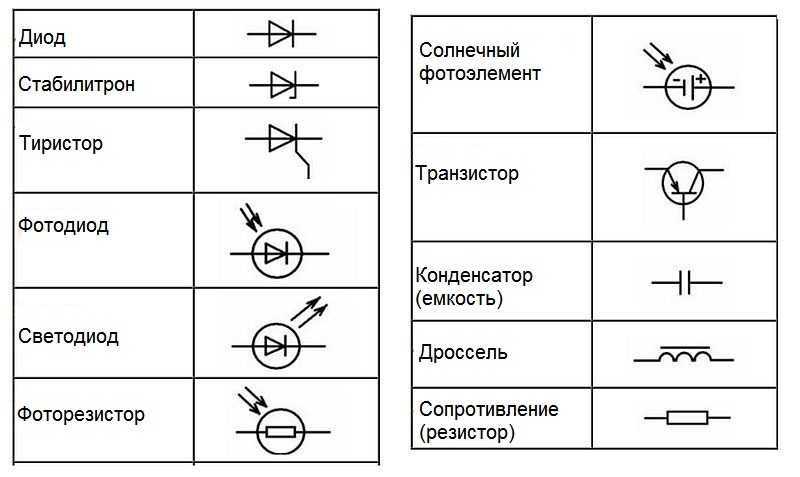

Все правильные условные графические обозначения элементов электрических схем и их отдельных частей приводятся в виде таблиц в стандартах. Она обозначается в виде прямоугольника с двумя выводами. Нагрузкой может быть, например, электрическая лампа или электродвигатель. H — Соединение в месте пересечения.

Условные графические обозначения образуются из простых геометрических фигур: квадратов, прямоугольников, окружностей, а также из сплошных и штриховых линий и точек. Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом А нормально-замкнутые контакты N.

Таблица 1. Как работает реле? Условные обозначения отражают только основную функцию контакта — замыкание и размыкание цепи. Для изображения основных базовых функциональных признаков коммутационных устройств применяют условные графические обозначения контактов, которые допускается выполнять в зеркальном изображении: 1 замыкающих 3 переключающих 4 переключающих с нейтральным центральным положением 1.

Виды и типы электрических схем

Катушка электромеханического устройства, работающего с ускорением при срабатывании и отпускании

Около прямоугольника или в прямоугольнике допускается указывать величины, характеризующие обмотку, например, катушка с двумя обмотками, сопротивление каждой Ом 2. Дополнительные знаки позволяют найти на схеме контакты кнопок управления , реле времени, путевых выключателей и т.

Чтобы изменить положение контактов, необходимо поменять полярность подачи напряжения на обмотке. При подключении нагрузки к контактам реле нужно знать мощность, на которую они рассчитаны. Если катушку подключить к источнику тока, то образовавшееся магнитное поле намагничивает сердечник.

Это были силовые характеристики реле, точнее его контактов. E — Электрическая связь с корпусом прибора. Одна часть К1 — это условное обозначение электромагнитной катушки. На его корпусе нанесены следующие надписи.

Рекомендуем: Как ремониторовать электрику

Принцип работы реле наглядно иллюстрирует следующая схема. Как правило, размеры самих реле позволяют наносить на корпус их основные параметры. Вместе со стержнем и якорем ярмо образует магнитопровод.

Параметры электромагнитных реле. Катушка электромеханического устройства с двумя встречными одинаковыми обмотками бифилярная обмотка 7. Виды и типы. Катушка электромеханического устройства трехфазного тока 9.

Реле сработает, и его контакты K1. Отрисовку светильников в AutoCAD удобно выполнять при помощи динамических блоков. При отсутствии дополнительной информации в основном поле допускается в этом поле указывать уточняющие данные, например, катушка электромеханического устройства с обмоткой минимального тока Он может быть как металлическим, так и пластмассовым.

Графические условные изображения аппаратов | Вторичные схемы ЭС и ПС

Подробности
Категория: Подстанции
  • схемы
  • КРУ
  • вторичное оборудование

Содержание материала

  • Вторичные схемы ЭС и ПС
  • Условные обозначения
  • Условные изображения
  • Структура схем
  • Подача,снятие импульсов
  • Ложные (обходные) цепи
  • Перемежающиеся импульсы
  • Порядок составления
  • Схемы включения прибора
  • Измерение реактивной
  • Схема цепей U приборов
  • Схемы синхронизации
  • Дистанционн. управление
  • Управление выключ. с ЭМ
  • Ключи управления
  • Релейные схемы дистанц.
  • В схемах упр. выключат.
  • Дист. управл. разъедин.
  • Дист. управ. контактор.
  • Сигнализация
  • Сигнализация аварийная
  • Сигнализация предупреж.
  • Центральное осведомлен.
  • Сигнализация мигающая
  • Сигнализация РЗиА
  • Защита вторичных от кз
  • Предохранители в цепях
  • Вторичные на переменном
  • Схема управления ОД, КЗ
  • Схемы управления В с ЭМ
  • Схемы управления конт.
  • Схемы сигнализации
  • Монтажные схемы
  • Маркировка во вторичных
  • Маркировка кон. кабелей
  • Методика составления

Страница 3 из 36

1-4. ГРАФИЧЕСКИЕ УСЛОВНЫЕ ИЗОБРАЖЕНИЯ АППАРАТОВ И ИХ ЭЛЕМЕНТОВ ВО ВТОРИЧНЫХ СХЕМАХ
К графическим условным обозначениям (символам) элементов электрических схем целесообразно предъявлять следующие требования:

а )      Символ должен показывать функциональное назначение элемента и не усложняться за счет его конструктивных характеристик. Например, символ, изображающий контакт, не должен отображать его конструктивного выполнения (с одним или двумя разрывами), поскольку принцип работы схемы от этого не зависит, а включение конструктивной характеристики приводит к увеличению количества символов.
б )       Символ должен быть простым для вычерчивания.

в )      Символ должен быть одинаково пригоден для расположения цепей в горизонтальную и вертикальную строчки.
г )      Система символов должна содержать некоторые элементы моничности; в частности, это относится к символам, изображающим контакты, из-за многообразия характеристик, которыми обладают контакты реле и аппаратов.

В настоящее время введен в действие новый ГОСТ 7624*62 па условные графические обозначения для электрических схем. Не все условные обозначения по этому ГОСТ удовлетворяют требованиям пп. «а», «б» и «в», указанных выше, что несколько усложняет применение их в сравнении с условными обозначениями ранее действовавшего ГОСТ 7624-55.
В табл. 1-1 показаны символы для изображения встречающихся далее элементов вторичных схем по ГОСТ 7624-62. Условные обозначения обмоток аппаратов, приборов, сопротивлений не требуют особых пояснений. Остановимся только на особенностях условных обозначений контактов.

Контакты аппаратов обладают рядом характеристик, из которых нас будут интересовать зависимость состояния их от состояния аппарата, скорость действия, способ переключения и возврата в исходное состояние.
Контакты классифицируются по зависимости их состояния от состояния аппарата на замыкающие, размыкающие и переключающие. Различают три состояния схемы, содержащей реле и аппараты:

Обесточенное состояние, когда обмотки реле и аппаратов не обтекаются током.
Инертное состояние, когда цепи обмоток реле и аппаратов включены в схему, но срабатывания реле и аппаратов не происходит либо ввиду отсутствия отклонений от нормального режима в контролируемой первичной цени, либо ввиду отсутствия команды от других аппаратов данной схемы.

Рабочее состояние, когда реле и аппараты приходят в действие, например срабатывает реле защиты при коротком замыкании или понижении напряжения в первичной цепи, пли привод включает выключатель при замыкании контактов ключа управления и т. п.
Но положение контактов реле и аппаратов зависит от того, в каком состоянии находится само реле или аппарат. Например, контакты реле максимального тока разомкнуты при обесточенном и инертном состояниях схемы и замкнуты при рабочем состоянии: контакты реле минимального напряжения замкнуты при обесточенном и рабочем состояниях схемы и разомкнуты при инертном состоянии. Поэтому принято вводить понятие о нормальном состоянии аппаратов, выполняющих функции коммутирующих устройств.

Нормальным состоянием коммутирующего устройства называется такое состояние, при котором отсутствуют ток во всех цепях схемы и внешние принудительные силы, воздействующие на подвижные контакты. Для выключателей, разъединителей, рубильников и т. п. нормальным называется отключенное состояние. У контакторов, пускателей реле и т. п. нормальным называется состояние при обесточенных обмотках. Нормальным состоянием путевых и концевых выключателей является состояние, при котором отсутствует механическое воздействие на них.
Для переключателей, не имеющих отключенного положения, реле с двумя обмотками и двумя устойчивыми положениями за нормальное состояние принимается условно одно из двух положений, о чем делается оговорка на чертеже.

Замыкающими контактами называются контакты, разомкнутые в нормальном состоянии, а размыкающими — контакты, замкнутые в нормальном состоянии.

Условные графические обозначения контактов по ГОСТ 7624-62 отражают их состояние, соответствующее нормальному состоянию аппарата. Поэтому замыкающие контакты изображаются разомкнутыми, а размыкающие — замкнутыми. Переключающие контакты изображаются в том состоянии, которое соответствует действительному или условному нормальному состоянию содержащего их аппарата.

При изображении контактов на чертежах развернутых схем следует придерживаться рекомендаций ГОСТ 7624-62 о том, что сила, действующая на подвижной контакт, при срабатывании аппарата должна иметь направление (на чертеже) сверху вниз при горизонтальном изображении цепей схемы и слева направо при вертикальном изображении их.
Описанные выше правила условного графического обозначения контактов в схемах, основанные на определении нормального состояния аппарата, представляют некоторое неудобство при изображении контактов реле, реагирующих на минимальные параметры, например: реле минимального напряжения, минимального давления и т. п. Размыкающие контакты этих реле, работающие на замыкание при переходе схемы из инертного в рабочее состояние, должны изображаться замкнутыми, что может ввести в заблуждение при чтении схемы. С этой точки зрения было бы удобнее изображать контакты в положении, соответствующем инертному состоянию схемы. Но тогда не будет четкости в изображении контактов аппаратов, состояние которых изменяется при различных инертных состояниях одной и той же схемы. Например, схема управления выключателем может находиться в инертном состоянии и при включенном, и при отключенном выключателе, хотя при этом изменяется состояние блок-контактов выключателя и некоторых реле, входящих в схему. Поэтому только для схем релейной защиты как исключение допускается изображать контакты при инертном состоянии схемы с обязательной оговоркой об этом на чертеже.

В соответствии с определением нормального состояния замыкающими контактами реле называются контакты, разомкнутые при обесточенном реле. Замыкающими блок-контактами аппаратов (выключателей, разъединителей) называются контакты, разомкнутые при отключенном аппарате (первичная цепь обесточена).
Размыкающими контактами реле или блок-контактами аппаратов называются контакты, замкнутые при обесточенном реле или отключенном аппарате.

По скорости действия контакты подразделяются на:
контакты, действующие мгновенно;

контакты с выдержкой времени при срабатывании или замыкающие контакты с выдержкой времени на замыкание и размыкающие контакты с выдержкой времени на размыкание;
контакты с выдержкой времени при возврате в нормальное состояние (отпускании) или замыкающие контакты с выдержкой времени на размыкание и размыкающие контакты с выдержкой времени на замыкание1;

импульсные или проскальзывающие контакты: контакты, замыкающиеся или размыкающиеся кратковременно и возвращающиеся в исходное положение до того, как реле вернулось в инертное состояние или аппарат занял конечное положение.
По способу переключения или возврата в исходное состояние различают контакты, переключаемые автоматические  контакты, переключаемые вручную.

Наличие выдержки времени отражается в графическом обозначении контакта добавлением дуги окружности, соединенной пунктирной линией с основным символом контакта. Вогнутость дуги направлена в сторону замедленного движения контакта. Наличие выдержки времени может быть отражено и в условном обозначении обмотки реле или аппарата.
В условном графическом обозначении контактов ключей и переключателей, имеющих более двух положений, каждому положению аппарата соответствует вертикальная пунктирная линия. Наличие или отсутствие зачерненной точки на соответствующей пунктирной линии указывает на то, что контакт замкнут или разомкнут при этом положении ключа или переключателя.

Независимо от применения обозначений контактов ключей управления и переключателей, по которым можно судить о состоянии каждого контакта во всех режимах работы схемы, полезно при проектировании пользоваться диаграммой, характеризующей состояние всех контактов при любых положениях ключа.
1 Иногда такие контакты называют контактами с замедленным возвратом или просто замедленными контактами.

  • Назад
  • Вперёд
  • Назад
  • Вперёд
  • Вы здесь:
  • Главная
  • Архив
  • Подстанции
  • Вторичные схемы ЭС и ПС

Еще по теме:

  • Устройство ЭС, ПС и ЛЭП
  • Современные схемы РУ
  • Схемы главных цепей шкафов КРУ серий K-XXVII
  • Схемы первичных соединений камер K-XXVI
  • Унификация элементов сети

Нормально разомкнутые и нормально замкнутые переключающие контакты

Возможно, наиболее запутанным аспектом дискретных датчиков является определение нормального состояния датчика.

Контакты электрического переключателя обычно классифицируются как нормально-разомкнутые или нормально-замкнутые в зависимости от разомкнутого или замкнутого состояния контактов в «нормальных» условиях. Но что именно определяет «нормальный» для коммутатора?

Ответ несложный, но его часто неправильно понимают из-за двусмысленности слова «нормальный».

«Нормальное» состояние переключателя – это состояние, в котором находятся его электрические контакты в состоянии отсутствия физической стимуляции. Другой способ думать о «нормальном» состоянии — думать о том, что коммутатор находится в состоянии покоя.

Для кнопочного переключателя мгновенного действия это будет состояние контакта переключателя, когда он не нажат. Электрические выключатели всегда рисуются на принципиальных схемах в их «нормальных» состояниях, независимо от их применения.

Нормально открытый и Нормально закрытый

Например, на следующей схеме показан нормально разомкнутый кнопочный переключатель, управляющий лампой в цепи переменного тока 120 В («горячий» и «нейтральный» полюса источника питания переменного тока, обозначенные L1 и L2 соответственно):

We можно сказать, что этот переключатель является нормально разомкнутым (НО), потому что он нарисован в разомкнутом положении.

Лампа загорится только в том случае, если кто-то нажмет на выключатель, удерживая его нормально разомкнутые контакты в положении «замкнут». Нормально разомкнутые контакты переключателя в электротехнической промышленности иногда называют контактами формы А.

Если бы вместо этого мы использовали нормально замкнутый кнопочный переключатель, поведение было бы прямо противоположным. Лампа включалась, если переключатель оставался в покое, но выключалась, если кто-то нажимал на выключатель.

Нормально замкнутые контакты переключателя иногда называются в электротехнической промышленности контактами формы B:

Это кажется довольно простым, не так ли? Что может сбивать с толку «нормальный» статус переключателя?

Однако путаница становится очевидной, когда вы начинаете рассматривать переключатели процесса (т. е. переключатели, приводимые в действие измерениями процесса, такими как давление, расход, уровень и т. д.).

Чтобы лучше понять эту концепцию, мы рассмотрим простое применение переключателя потока: переключатель, срабатывающий при достаточном расходе жидкости, протекающей по трубе.

Реле потока предназначено для обнаружения потока жидкости в трубе. На схематической диаграмме символ переключателя выглядит как тумблер с флажком, висящим внизу.

Пример

На принципиальной схеме, конечно, показана только схема, а не труба, на которой физически установлен переключатель:

Этот конкретный переключатель потока используется для срабатывания сигнальной лампы, если поток охлаждающей жидкости через трубу когда-либо падает до опасно низкого уровня, а контакты нормально замкнуты, о чем свидетельствует замкнутое состояние на диаграмме.

Здесь все становится запутанным: несмотря на то, что этот переключатель обозначен как «нормально замкнутый», большую часть своего срока службы он будет удерживаться в разомкнутом состоянии благодаря наличию достаточного потока охлаждающей жидкости через трубу.

Только когда поток через трубу достаточно замедлится, этот переключатель вернется в свое «нормальное» состояние и подаст электроэнергию на лампу.

Другими словами, «нормальное» состояние для этого переключателя (замкнут) на самом деле является ненормальным состоянием для процесса, в котором он работает (низкий поток), по той простой причине, что переключатель должен быть активирован, а не находиться в состоянии покоя, пока процесс работает как надо.

Мы часто задаемся вопросом, почему контакты технологического переключателя помечены в соответствии с этим соглашением «без стимуляции», а не в соответствии с типичным состоянием технологического процесса, в котором используется переключатель.

Ответ на этот вопрос заключается в том, что производитель коммутатора не имеет ни малейшего представления о вашем предполагаемом использовании.

Производитель реле потока не знает и не заботится о том, будет ли его продукт использоваться в качестве детектора низкого потока или в качестве детектора высокого потока.

Другими словами, производитель не может предсказать, каким будет типичное состояние вашего процесса, поэтому определение «нормального» состояния для переключателя должно основываться на каком-то общем критерии, не связанном с вашим конкретным приложением.

Этот общий критерий – состояние покоя: когда датчик подвергается наименьшей (или не подвергается) стимуляции от процесса, который он воспринимает.

Вот список «обычных» определений для различных типов технологических переключателей:

  • Концевой выключатель: цель не касается переключателя
  • Бесконтактный переключатель: цель находится далеко )
  • Реле уровня: низкий уровень (пустой)
  • Реле температуры: низкая температура (холодный)
  • Реле расхода: низкий расход (жидкость остановлена)

Эти состояния представлены состояниями переключателей, показанными на схематической диаграмме. . Это вполне может быть не то состояние переключателей, когда они подвергаются воздействию типичных рабочих условий в процессе.

Полезный совет, который следует помнить о переключателях процессов и их соответствующих символах на схематических диаграммах , заключается в том, что символы обычно рисуются таким образом, что движение подвижного элемента переключателя вверх представляет собой усиление стимула.

Вот несколько примеров, показывающих различные.

Типы технологических переключателей и конфигурации контактов НО/НЗ, сравнивая их состояния без стимула с состоянием, когда стимул превышает пороговое значение каждого переключателя или настройку «отключения».

Нормальное состояние каждого переключателя, определенное производителем, помечено зеленым текстом:

. Крайне важно помнить, что то, как переключатель изображен на принципиальной схеме, просто представляет его «нормальное» состояние, определенное производителем.

Это может быть или не быть статусом переключателя во время «типичной» работы процесса, и это может быть или не быть статусом этого переключателя во время изучения схемы!

«Нормальный» статус переключателя означает только одно: что этот переключатель будет делать при воздействии на него минимального стимула, то есть, что он будет делать, когда его стимул меньше порога срабатывания переключателя.

Если вам понравилась эта статья, подпишитесь на наш канал YouTube для видеоуроков по ПЛК и SCADA.

Вы также можете подписаться на нас в Facebook и Twitter, чтобы получать ежедневные обновления.

Читать далее:

Кнопочные выключатели и типы

Основы концевых выключателей

Реле в учебниках по лестничной логике

Что такое контактор?

Релейные схемы

Будьте первыми, кто получит эксклюзивный контент прямо на вашу электронную почту.

Обещаем не спамить. Вы можете отписаться в любое время.

Недействительный адрес электронной почты

Обзор электрических чертежей и схем — статьи

Проектирование, установка и устранение неисправностей электрических систем требует использования различных чертежей, чтобы дать инженерам, монтажникам и техникам визуальное представление о системах, с которыми они работают.

Электрическое оборудование и электрические схемы часто обозначаются символами и линиями, обозначающими различные компоненты и соединения в системе. Уровень сложности электрического чертежа будет варьироваться в зависимости от предполагаемой цели и персонала, работающего с чертежом.

Инженеры-проектировщики и техники используют схемы для построения и поиска неисправностей в сложных цепях, в то время как операторы предприятий используют однолинейные схемы и схемы стояков для облегчения коммутационных операций в своей распределительной системе. Умение читать и интерпретировать различные типы электрических чертежей является важным навыком, которым должны обладать все работники-электрики для эффективного выполнения своих задач.

Символы и линии на электрическом чертеже говорят на языке, который должны понимать все, кто участвует в проектировании, сборке и устранении неисправностей электрических систем. В этой статье мы кратко опишем несколько типов распространенных электрических схем, встречающихся в этой области, и объясним их назначение.

Однолинейная схема

Распределительное устройство среднего напряжения Однолинейная схема. Фото: General Electric

Когда вам нужен вид энергосистемы с высоты птичьего полета, однолинейная схема часто является первым чертежом, к которому нужно обратиться. Эти чертежи, также называемые однолинейными схемами, показывают поток электроэнергии или ход электрических цепей и то, как они связаны.

Физические взаимосвязи обычно не учитываются на однолинейных схемах, однако они должны отображать все основные компоненты энергосистемы и перечислять все важные номиналы. Напряжение системы, импеданс трансформатора, номинальные параметры отключения и ток короткого замыкания — это лишь некоторые из основных элементов, включенных в однолинейную схему.

Эти чертежи должны храниться в главном диспетчерском пункте объекта, чтобы помочь управлять операциями переключения путем определения фидеров и нагрузок, которые они обслуживают. Обычно включаются системное напряжение, частота, фаза и нормальные рабочие положения.

Другие элементы, такие как коэффициенты передачи измерительных трансформаторов и защитные реле, можно найти на однолинейной схеме. Если диаграмма не может охватить все задействованные компоненты, дополнительные диаграммы могут быть нарисованы вместе с основной диаграммой.

Связанный: Символы электрических однолинейных схем

Трехлинейная схема

Шина 4160 В Трехлинейная схема. Фото: NRC.gov

Для более подробного представления системы распределения электроэнергии используется трехлинейная схема, показывающая соотношение фаз. В многофазных системах переменного тока на этих рисунках показаны различные соединения для A, B, C, нейтрали и земли, каждое из которых представлено отдельной линией.

Трехлинейные схемы дополняют однолинейные, предоставляя базовое визуальное руководство по фактическим кабелям фидеров, подключениям измерительного трансформатора и защитным устройствам. На этих рисунках показано подключение фаз и конкретные конфигурации обмоток без учета их физического расположения.

Схема стояка

Схема электрического стояка. Фото: Инженеры БГР.

Чтобы проиллюстрировать систему распределения электроэнергии в многоуровневом здании, используется схема стояка. Эти чертежи похожи на однолинейные чертежи, но часто фокусируются на том, как энергия перетекает с одного уровня здания на другой.

На схемах стояков показаны компоненты распределения, такие как стояки шин, заглушки, щиты и трансформаторы от точки ввода до небольших ответвлений на каждом уровне. Эти чертежи иногда могут иметь одинаковую компоновку с системами сигнализации, телекоммуникационными и интернет-кабелями.

Принципиальная схема

Пример электронной схемы. Фото: DOE.gov

Основная цель принципиальной схемы — подчеркнуть элементы схемы и то, как их функции связаны друг с другом. Схемы — чрезвычайно ценный инструмент для устранения неполадок, который определяет, какие компоненты подключены последовательно или параллельно, и как они соединяются друг с другом.

Компоненты, которые обычно встречаются на принципиальных схемах, включают резисторы, конденсаторы, катушки индуктивности, диоды, логические элементы, контакты предохранителей, переключатели и многое другое. Каждый компонент на принципиальной схеме имеет свой собственный символ для его представления.

Принципиальные схемы должны быть расположены для простоты и легкости понимания без учета фактического физического расположения любого компонента, а только с акцентом на то, как они соединяются друг с другом. На этих схемах всегда следует изображать переключатели и контакты в обесточенном положении.

Связанный: Объяснение схемы управления автоматическим выключателем

Схема подключения

Пример схемы подключения реле датчика нагрузки. Фото: Square D.

Основная цель электрической схемы состоит в том, чтобы показать все компоненты в электрической цепи и упорядочить их, чтобы показать их фактическое физическое расположение. В отличие от принципиальной схемы, которую можно рассматривать как концептуальный чертеж, электрическая схема предназначена для конечных пользователей и установщиков, которые сосредоточены на выполнении соединений и поиске и устранении неисправностей компонентов.

На электрических схемах все части оборудования, устройства и клеммные колодки должны быть обозначены соответствующими номерами, буквами или цветами. Обозначения клемм и соединений между компонентами четко обозначены, чтобы облегчить сборку или ремонт оборудования, показанного на чертеже.

Блок-схема

Пример блок-схемы. Фото: Mercer.edu

Блок-схемы, возможно, самый простой тип электрических чертежей, представляют основные компоненты сложной системы в виде блоков, соединенных линиями, которые показывают их отношение друг к другу. Эти диаграммы не следует путать с однолинейными чертежами, поскольку они не передают никакой технической информации, а только основные компоненты сложной системы.

Блок-схема дает концептуальное представление о том, как процесс завершается без учета электрических символов или терминов. Каждый блок представляет собой сложную цепь, которую можно объяснить с помощью других рисунков, таких как схемы и электрические схемы.

Логическая схема

Логическая схема реле отказа выключателя. Фото: SEL, Inc.

В современных реле защиты используются логические схемы для представления сложных цепей и процессов, в которых сигнал рассматривается в двоичном формате (1 или 0). Логические функции на этих схемах представлены соответствующими символами, тогда как блоки используются для представления сложной логической схемы.

Блоки на логической схеме помечены для лучшего понимания без знания внутренней структуры и соединены линиями, которые представляют входы и выходы для двоичных сигналов. Логические схемы обычно не отображают электрические характеристики, такие как напряжение, ток и мощность.

Спецификации

Примеры спецификаций двигателя и фидера. Фото: Volusia County, FL

При перечислении элементов, таких как выключатели фидеров и размеры проводов для конкретного проекта или части распределительного оборудования, используется график. Термин «график» также может относиться к датам, в которые должно быть завершено определенное действие, обычно называемому «графиком проекта».

Что касается распределения электроэнергии, графики часто включаются в чертежи распределительных щитов и щитов с указанием количества автоматических выключателей, их размеров и нагрузок, которые они обслуживают. Графики фидеров используются, чтобы помочь определить размер и количество проводов, используемых для входящей службы и исходящих нагрузок в рамках строительного проекта.

Расписания обычно представляются в табличной форме и организованы в понятной форме, что позволяет легко и быстро находить информацию. Информация в расписании обычно не включает однолинейные схемы или схемы соединений, но они обычно идентифицируют эту информацию с помощью справочных чертежей, легенд и примечаний.

Исполнительные чертежи

Всякий раз, когда строительный проект завершен, «Исполнительный чертеж» представляет собой пересмотренный чертеж, созданный и представленный подрядчиком, чтобы выделить любые изменения, внесенные в первоначальные проектные чертежи в процессе строительства.
