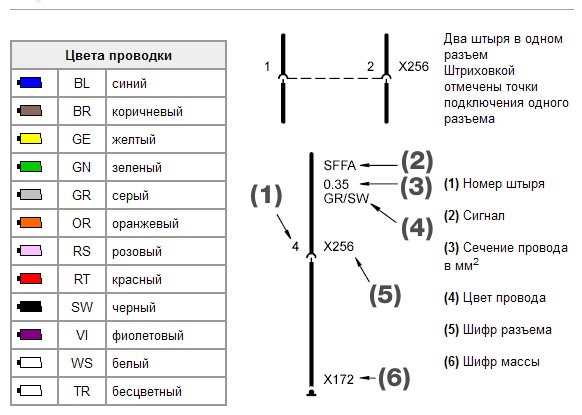

Обозначения цветов проводов на схемах: Цвет проводов фаза, ноль, земля в электропроводке по ПУЭ

Содержание

Цветовая маркировка проводов однофазной сети

Содержание

  • 1 Цвета проводов однофазной сети
  • 2 Обозначение проводов в электрике
  • 3 Цвет фазовой линии L
  • 4 Цвет нейтральной линии N
  • 5 Цвет защитной линии PE
  • 6 Если в кабеле отсутствует нужный цвет
  • 7 Видео урок по ГОСТ цветам

При покупке одножильных или многожильных кабелей для электросетей переменного напряжения, то есть для домашних электрических розеток, ламп и проводки, мы видим определенное количество медных проводов, оплетенных изоляционным слоем.

Цвета внутренней изоляции проводов не являются случайными (хотя некоторые горе-электрики и подключают их как в голову взбредёт), цель статьи заключается в рассмотрении роли проводов с определенным цветом.

Цвета проводов однофазной сети

  • Фазовая линия L – коричневая, черная, красная, серая, белая.
  • Нейтральный провод N – синий
  • Защитный PE – желто-зеленый
  • Изоляция всех проводников кабеля – обычно белого цвета

Обозначение проводов в электрике

В электроусетях и установках переменного тока делят провода на 3 типа:

  1. фазный провод – обозначение L (если имеется больше фаз, L1, L2, L3)
  2. нейтральный проводник – обозначение N
  3. защитный проводник – PE

Внимание! В старых зданиях и сетях, прокладываемых нетрезвыми электриками, цвета проводников могут иметь другое значение, это всегда следует иметь в виду.

Цвет фазовой линии L

Этот кабель чаще всего коричневый или черный, но он также может быть красного, серого, белого … Всё зависит от количества проводов в кабеле и производителя кабеля. В принципе лишь запрещенные цвета для фазного проводника являются недопустимыми – синий и желто-зеленый. Фазовые провода напрямую подключаются к катушке трансформатора. В случае отечественных домов это означает, что электрическое напряжение между землёй и кабелем этого типа составляет 220 В.

Прикосновение к проводящей части (то есть к металлическому проводу) фазного проводника подключенного к электросети, чаще всего приводит к поражению электрическим током. Поэтому перед тем как начать работать с фазой убедитесь, что выключатель (предохранитель) отключен.

Цвет нейтральной линии N

Нейтральный проводник N отмечен синим цветом. Это провод, который как и фазовый необходим для правильного функционирования электрического устройства. Однако на этом сходство между этими проводами заканчивается.

N проводник подключен к нейтральной точке трансформатора силовой сети и заземлен, что означает напряжение заземления должно составлять 0 В. В результате касание к нейтральному проводнику не будет приводить к поражению электрическим током (теоретически). Но вы всегда должны быть осторожны когда речь идет об электричестве. Точно неизвестно как электрик выполнял установку, соответствует ли сеть стандартам.

Цвет защитной линии PE

Защитный проводник отмечен желтым и зеленым. Как следует из названия, у него есть задача защитить человека от удара электрическим током.

Защитный проводник подключен в прямом смысле слова к земле, основная защитная линия заканчивается проволокой или стальным плоским стержнем, зарытым в землю. Если нет соединения с землей, защитный проводник подключается к нейтральному проводнику N в блоке предохранителей в квартире (или в каждой электрической розетке отдельно, когда нет защитных проводников во всей квартире – это относится в основном к более старой разводке).

Этот кабель чаще всего соединяется с внутренней стороны устройства с элементами, которые находятся в досягаемости человека, то есть металлическим корпусом. Если устройство повреждено (например, фазовый провод касается корпуса изнутри), и электрическое напряжение (потенциал) появится на корпусе, в этом проводе ток будет протекать вдоль линии наименьшего сопротивления к земле. А когда защитный проводник не подключен, если человек касается корпуса, он станет линией наименьшего сопротивления – получит удар!

Если в кабеле отсутствует нужный цвет

Может случиться так, что в приобретенном электрическом кабеле отсутствует цвет, который мы хотим использовать в электрической установке, например коричневый. Что тогда делать?

Просто берем жилу другого цвета (например, серого) и соединяем его с нейтральным проводником. Затем берем изоленту (или термоусадочную трубку нужного цвета) и маркируем кабель на обоих концах. Благодаря этому будем знать что тут введено изменение.

Видео урок по ГОСТ цветам

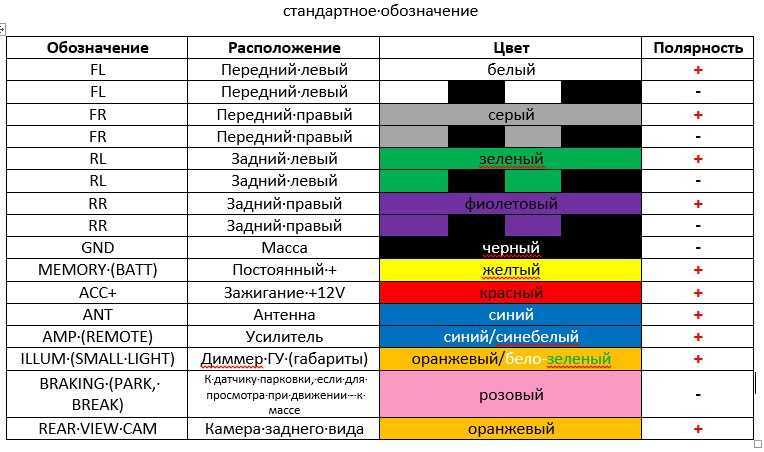

Цвета проводов в электрике: значение, маркировка

Каждый провод имеет маркировку и цветовое обозначение. Это необходимая мера, которая позволяет унифицировать электрическую продукцию, а также облегчает работу с ней. Нормы и требования к обозначениям проводов описаны в правилах устройства энергоустановок (ПУЭ). Это документ, по которому ориентируются электромонтажники.

Содержание

  • Маркировка сетей 220в и 380в в однофазном и трехфазном исполнении
  • Буквенное обозначение
  • Варианты расцветки проводов, а также ошибки при коммутации
  • Как определить фазу, ноль и землю, если одноцветные провода не имеют маркировки
  • Расцветка проводов в сети постоянного тока

Маркировка сетей 220в и 380в в однофазном и трехфазном исполнении

Стандарты к маркировке проводов переменного тока для однофазной или трехфазной сети идентичны. Они совпадают по цвету ноля и заземления. Окрас фазного провода может совпадать или дополняться другими цветами.

Цветовая маркировка выполняется по длине проводника. Допускается идентификация на концах жил и в точках соединений, применяются цветные термоусадочные трубки (кембрики) или цветная изолента.

Чтобы распознать фазу, ноль или землю, необходимо зачистить кабель от верхней изоляции на 5 — 10 см, чтобы внутренние жилы остались в своей оплетке. По их цвету определяют назначение провода:

  • Заземление. Используют изоляцию, окрашенную в ярко желтый и зеленый цвет. При этом цветовые полоски могут быть нанесены как продольно, так и поперечно. Иногда встречаются провода с полностью зеленой или желтой изоляцией. Это также говорит о том, что данная жила идет на землю.
  • Нолевой провод. Нейтральный провод окрашивают в голубой или синий цвет. Стандарты предусмотрены в ПУЭ.
  • Фаза. В зависимости от количества фаз в электросети, провода окрашивают в цвета:
    • Красный.
    • Черный.
    • Коричневый.
    • Серый.
    • Оранжевый.
    • Белый.
    • Бирюзовый.
    • Фиолетовый.
  • В электротехнике фаза имеет красный, черный или белый окрас.

ВНИМАНИЕ: Стандарты ПУЭ действуют в электротехнике и электрических приборах на территории России, Украины и Белоруссии. В других странах может быть своя маркировка, а также иные символьные обозначение. Изделие, не предназначенное для реализации на территории России и стран СНГ, стоит проверять согласно инструкции по эксплуатации, либо методом «прозвона» с помощью мультиметра.

Буквенное обозначение

Стандарты ПУЭ также включают в себя буквенное обозначение проводов. Для сети переменного тока 220В или 380В провода маркируют:

  • Земля — «РЕ».
  • Ноль — «0» или «N».
  • Фаза — «L».

Для многофазного кабеля указывают провода в последовательности от L1 до Ln, где N — это количество фаз. Маркировка и цвет провода может отличаться от указанных стандартов.

Варианты расцветки проводов, а также ошибки при коммутации

Цветовой окрас и маркировка проводов может отличаться от современных стандартов ПУЭ из-за:

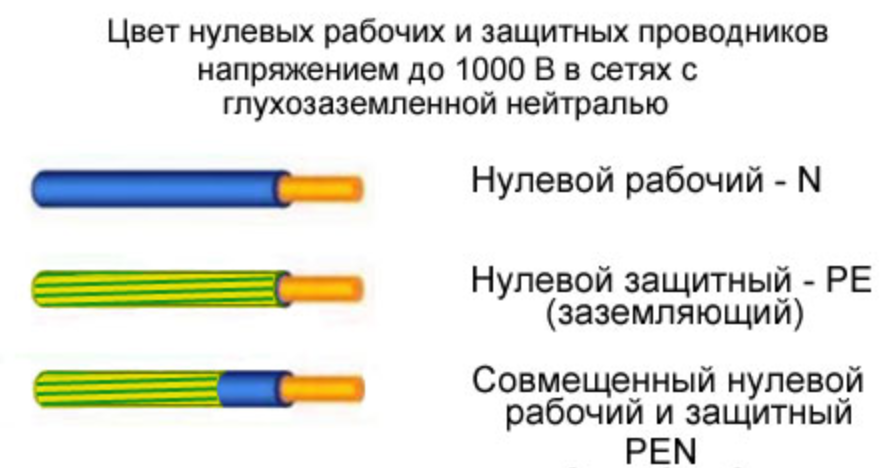

  1. Маркировка PEN. Распространенный случай. Ее можно обнаружить на старых проводах и схемах разводки электричества. Речь идет о системе заземления TN-C. Она предполагает объединение двух жил провода — заземления и ноля. Схема удобна для монтажа, но опасна в плане короткого замыкания. Провода системы TN-C имеют маркировку PEN. Единственная жила на ноль и землю окрашена в желто-зеленый цвет с ярко синими отметками на концах провода.
  2. Проводка, маркируемая согласно требованиям и стандартам других стран. Так в США маркировка ноля и земли может иметь другой окрас:
    1. Ноль — белый/серый цвет.
    2. Земля — оголенный медный/ зеленый/зелено-желтый/белый цвет.
  3. Проводка в некачественных или поддельных электрических изделиях. Продукция из стран третьего мира может иметь разную окраску. Рабочие на подпольных фабриках изготавливают проводку из того, что есть под рукой. Поэтому разбирать и ремонтировать такие изделия необходимо с особой осторожностью.
  4. Электрическая сеть, установленная не по правилам ПУЭ. К сожалению, такие случаи также бывают. Электрики самоучки, либо непрофессиональные специалисты делают разводку проводов «абы как». Неправильные подключения опасны, могут приводить к отказу электрооборудования, коротким замыканиям, ударам тока потребителя.

ВАЖНО: Некорректная коммутация проводов или путаница в маркировке влечет административную ответственность и штраф. Если вам установили некачественную проводку, в случае которой произошло короткое замыкание или выход из строя электроприборов, можно обратиться в суд. Судебный орган постановит возмещение убытков и наложение штрафа на недобросовестную компанию-монтажника.

Чтобы быть уверенным, какая жила кабеля за что отвечает, необходимо знать методы определения. Для этого понадобятся базовые знание электротехники и минимальный набор индикаторных инструментов.

Как определить фазу, ноль и землю, если одноцветные провода не имеют маркировки

Часто определение провода визуальным способом не предоставляется возможным. Подобную ситуацию можно наблюдать при замене проводки в домах, построенных во времена СССР. Сняв розетку или выключатель, человек обнаруживает два или три провода одинакового белого цвета.

Для решения возникшего противоречия потребуется индикаторная отвертка или мультиметр. Первый инструмент позволит определить рабочие фазы под нагрузкой. Фазу и ноль ищут методом прикосновения отверткой к оголенному проводу. Если лампочка загорается — значит, данный провод находится под нагрузкой. Ноль не будет давать сигналов.

Для определения земли используют прибор — мультиметр. На нем выставляют значение переменного тока на отметку свыше 220В. Один из контактов инструмента прикрепляют к фазе, второй поочередно к оставшимся проводам. Ноль зафиксирует напряжение 220В или выше. Земля покажет значительно меньше 220В.

В новостройках устанавливают розетки с маркированными проводами, так как этого требуют СНиП 3.05.06-85 и ГОСТ 10434-82.

ВАЖНО: Будьте внимательны, когда отключаете бытовую электросеть у себя в квартире или доме для проверки проводов. Иногда автоматы в распределительном щитке устанавливают неверно. Их врезают в разрыв ноля, а не фазы — электроприборы в доме работать не будут, однако напряжение с фазы никуда не денется. Необходимо не только отключать автомат, но и смотреть изменение нагрузки на проводах внутри квартиры при помощи индикаторной отвертки.

Указанные методы позволяют определить провода в бытовой электрической сети переменного тока. Рассмотрим маркировку кабелей постоянного тока.

Расцветка проводов в сети постоянного тока

В сети постоянного тока используют только две жилы:

  • Положительную шину (обозначается «+„).
  • Отрицательную шину (обозначается “-»).

По нормативным документам, провода и шины положительного заряда окрашивают в красный цвет, а провода и шины отрицательного заряда должны быть синего оттенка. Средний проводник (М) обозначают голубым цветом.

ИНФОРМАЦИЯ: В трехфазных сетях шины и высоковольтные ввода трансформаторов на электрических станциях и подстанциях окрашиваются: желтым цветом — провода и шины с фазой «A», зеленым — с фазой «B», красным — с фазой «C».

Заключение

Визуальное определение проводки — нехитрое дело. Главное знать, какой цвет за что отвечает. В целях безопасности, стоит проверять провода на наличие фазы и земли перед началом работ с ними. Неправильная коммутация жил провода может привести к короткому замыканию или выгоранию подсоединенного электрооборудования.

Электрическая проводка (цветовые коды проводов)

Содержимое

  1. Различные типы цветовых кодов проводов
    1. Цвета маркировки проводов для питания постоянного тока
    2. Цвета проводов для сети переменного тока
    3. Цветовой код высоковольтного провода
  2. Основы цветового кодирования проводки данных
    1. Маркировка электрических проводов и кабелепроводов
  3. Эффективные варианты обучения распознаванию цветовых кодов проводки
  4. Применение обновленных стандартов цвета к существующей проводке

19 апреля 2022 г.

Крайне важно следовать общепринятым цветовым кодам проводов. Эти цветовые коды существуют для того, чтобы сотрудники, работающие с опасным электрическим оборудованием и рядом с ним, могли работать безопасно, эффективно и соблюдать Национальный электротехнический кодекс.

В большинстве объектов электричество поступает в одну точку здания, а затем распределяется практически в каждый угол по ряду проводов. Хотя электричество используется постоянно в течение дня без особых раздумий, оно может вызвать множество проблем и даже полностью затруднить работу при неправильном управлении. Тем не менее, если электрическая система не подключена или не помечена должным образом, это может привести к травмам, смерти, пожарам и многим другим проблемам.

Электричество является важным компонентом практически на каждом этапе производства. Не говоря уже о каждом доме, школе, распределительном центре и любом другом месте, о котором только можно подумать. Наши сообщества пользуются электричеством, но с большой силой приходят и большие обязательства по безопасности!

Существует несколько различных стандартов цветовой маркировки проводов, поэтому важно понимать, какой из них следует использовать в зависимости от конкретной ситуации. Используемые стандарты будут различаться в зависимости от страны, в которой выполняется проводка, типа используемого электричества и ряда других факторов, таких как напряжение, кабели и цепи.

Изучение различных вариантов, которые могут использоваться в каждой электрической ситуации, имеет важное значение для обеспечения безопасности на рабочем месте.

Мощность постоянного тока или мощность постоянного тока течет по прямой линии. Хотя мощность постоянного тока является более стабильной формой подачи напряжения, она не может передаваться на такие же большие расстояния, как мощность переменного тока. Энергия постоянного тока используется в батареях, солнечных батареях и топливных элементах, например. Его также можно сделать от сети переменного тока с помощью выпрямителя.

При подключении питания постоянного тока обычно используется два или три провода. Расцветка следующая:

  • Положительный ток должен быть красным .
  • отрицательный ток должен быть черным .
  • Заземляющий провод , если он присутствует, должен быть белого или серого .

Переменный ток или мощность переменного тока — это то, что вы найдете в розетках в стандартных домах и на предприятиях в Соединенных Штатах. Этот тип мощности уникален тем, что поток заряда может периодически менять направление.

Ток питания переменного тока движется синусоидальной волной переменного тока. Это волнообразное движение приводит к тому, что мощность переменного тока может перемещаться дальше, чем мощность постоянного тока, что является преимуществом передачи электроэнергии потребителям из одного места.

Электропитание переменного тока бывает разных типов в зависимости от того, сколько вольт будет по проводам. Важно отметить, что при таком типе проводки имеется несколько фаз, каждая из которых получит провод своего цвета, чтобы тем, кто над ней работает, было понятно, что это такое.

Для проводов на 120, 208 или 240 вольт используются следующие стандарты цвета проводки.

  • Проводка фазы 1 должна быть черного цвета .
  • Проводка фазы 2 должна быть красной .
  • Проводка фазы 3 должна быть синей .
  • Нейтральный провод должен быть белым .
  • Заземление проводка может быть зеленая или зеленая с желтой полосой .

В некоторых нестандартных ситуациях одна фаза будет иметь более высокое напряжение, чем другие. Они известны как соединения с высокой ногой. Хотя они встречаются редко, их можно определить, найдя провод с оранжевой маркировкой, который будет проводом с более высоким напряжением.

Эти высоковольтные соединения довольно распространены во многих производственных и других промышленных областях. Из-за серьезного риска смертельного поражения электрическим током или других проблем очень важно правильно использовать эти цветовые коды. 277/480

Это стандарты цветового кодирования проводов, используемые в США. В Европе и других странах действуют другие стандарты. Это также относится к машинам, произведенным за границей для использования в Америке. Они будут подключены в соответствии со стандартами цветов США. Тем не менее, время, чтобы убедиться в этом перед использованием оборудования, всегда является разумным шагом для обеспечения безопасности.

Еще один важный аспект электробезопасности, о котором следует помнить, касается любой проводки данных внутри объекта. Кабели, которые используются для передачи данных для компьютерных систем, часто считаются безвредными, поскольку они передают информацию, а не электричество.

В некоторых типах сетевых кабелей может протекать достаточно электричества, чтобы создать опасность. Некоторым устройствам, таким как телефоны, просто потребуется «питание через Ethernet», что означает, что они получают необходимое электричество от сетевого кабеля, к которому они подключены. Если кто-то перережет эти провода или они изнашиваются, это может привести к поражению электрическим током или возгоранию.

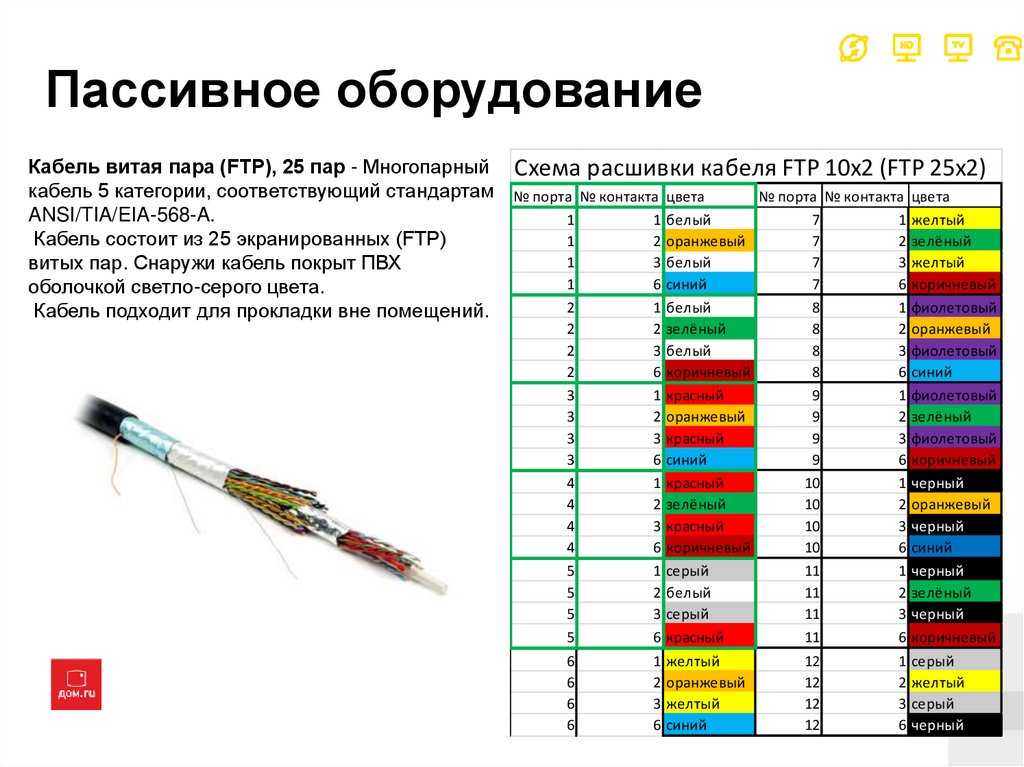

Кабели передачи данных обычно окрашиваются в соответствии с потребностями и стандартами объекта, а не электрическими стандартами из-за более низкого напряжения. Однако размещение этикеток или предупреждающих знаков рядом с такими типами кабелей может служить хорошим напоминанием о потенциальном риске поражения электрическим током.

Используемые цветовые коды проводов относятся только к проводам, по которым проходит электричество. Во многих случаях пучок этих цветных проводов будет сгруппирован вместе и изолирован внутри черных или серых кабелей. Это помогает защитить людей от случайного воздействия и значительно упрощает прокладку проводки там, где она должна быть, особенно в ситуациях с более высоким напряжением.

В этом случае важно уделить время правильной маркировке проводов и электрических кабелепроводов, чтобы предупредить людей о потенциальной опасности. Используя промышленный принтер этикеток, можно легко идентифицировать каждый набор проводов с информацией о том, сколько электричества присутствует, откуда и куда идет проводка.

Размещение предупреждающих знаков в любом месте, где кто-то может коснуться электрических проводов, особенно проводов высокого напряжения, — еще одна хорошая идея для повышения общей безопасности. Эти знаки послужат отличным напоминанием окружающим о наличии опасных проводов.

Те, кто ежедневно работает непосредственно с электропроводкой, должны быть сначала обучены тому, что означает каждый из цветовых кодов проводки. Однако, как только они будут выполнять свою работу регулярно, это станет их второй натурой.

Те, кто не работает регулярно непосредственно с проводкой, также нуждаются в таком обучении, и во многом это даже важнее. Без надлежащего руководства, обучения и документации они могут подвергнуть себя или весь объект риску, если им нужно каким-либо образом взаимодействовать с проводкой.

Любой, кто соприкасается с электрическими проводами, должен иметь хотя бы базовое представление о цветовых кодах проводов.

Возможно, более важным, чем прямое обучение, будет обеспечение того, чтобы все знали, где ссылаться на цветовые коды. Помещения должны иметь какой-либо справочный материал, который может быть плакатом, книгой, компьютерной системой и т. д. Как бы информация ни передавалась, она должна быть легко доступна.

Если на объекте есть провода, которые были проложены до стандартов, которые сейчас используются, важно принять меры для решения этой проблемы безопасности. Одним из вариантов является удаление и замена всей проводки в помещении. Старая проводка может иметь другие проблемы, связанные с безопасностью, так что это может быть хорошим решением в таких ситуациях.

Если это невозможно, маркировка проводов через каждые несколько футов является еще одним способом передачи необходимой информации, которая в противном случае обозначалась бы цветом кабеля. Это может быть хорошим и доступным решением для приведения старой проводки в соответствие с более высокими стандартами безопасности.

Аналогичные статьи

Цветовые коды электропроводки для переменного и постоянного тока

Инженеры-электрики, подрядчики, торговцы, производители и особенно электрики во всем мире используют различные цветовые коды электропроводки для прокладки кабелей и проводов и распределения электроэнергии в промышленных зданиях или жилых домах. . Некоторые цветовые коды силовых проводов и кабелей являются обязательными, а другие необязательными. Правильные цветовые коды проводки, используемые в установках, являются лучшей стратегией для трассировки линий, нейтрального и заземляющего проводов, экономии времени, простоты обслуживания / устранения неполадок и защиты тех, кто с этим работает.

  • Связанный пост: Цветовые коды кабелей и проводов ABYC для проводки на яхтах, лодках и морских судах

В разных регионах для переменного тока (переменного тока), однофазного, трехфазного тока и постоянного тока (постоянного тока) используются разные цвета проводов и кабелей для проектирования и монтажа в соответствии с местными нормами, правилами и положениями. Некоторыми из хорошо известных являются «Национальные электротехнические нормы» NEC, за которыми следуют США и Канада, а также нормы IEC «Международной электротехнической комиссии», за которыми следуют Великобритания, большинство европейских стран, Аргентина и т. д.

В этом руководстве мы обсудим различные цветовые коды проводки для переменного тока (однофазного и трехфазного), постоянного тока, а затем NEC и IEC (большинство стран (включая Европу) адаптировали цветовые коды проводки IEC, такие как Великобритания, Китай, Россия, Гонконг, Сингапур, Украина, Беларусь, Казахстан, Турция, Израиль, Южная Африка, Аргентина, Малайзия, Саудовская Аравия, ОАЭ и т. д.) Кроме того, мы покажем цветовые коды проводки, используемые в США, Канаде, Великобритании, ЕС, Австралия, Новая Зеландия, Россия, Китай, Япония, Индия, Пакистан и Южная Африка.

Related Posts

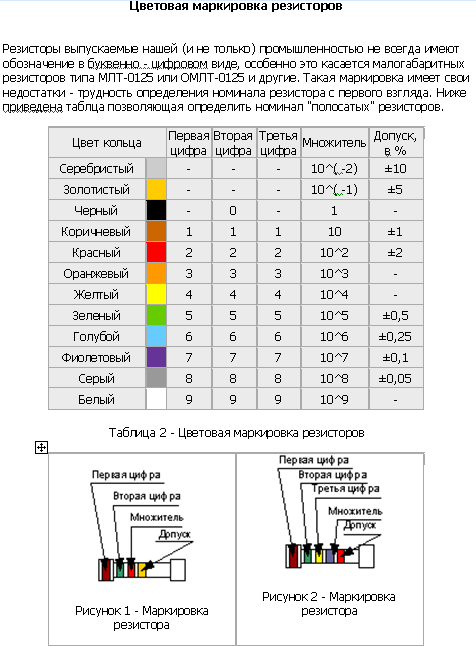

  • Калькулятор цветового кода резистора – расчет 3-, 4-, 5- и 6-полосных резисторов
  • Цветовые коды конденсаторов — как прочитать значение конденсатора? Калькулятор
  • Цветовые коды индуктора – как прочитать значение индуктора? Калькулятор

Щелкните изображение, чтобы увеличить его

Содержание

Цветовые коды проводки NEC для переменного тока — США и Канада

Цветовые коды проводки переменного тока NEC (однофазной и многофазной)

Обязательными цветами силовой проводки в соответствии с Национальными электротехническими нормами (NEC) являются зеленый, голый или зеленый/желтый (желтая полоса или полоса на зеленом). для защитного заземления «PG» и белый (альтернативно серый) для нейтрального провода. Любые другие цвета, ожидаемые выше, могут использоваться для проводов под напряжением (линейных или горячих). Между тем, следующие цвета адаптированы в местной практике и используются для линий, нейтрали и заземляющих проводов.

Цветовые коды однофазной проводки

Однофазное напряжение 120 В переменного тока:

  • ЧЕРНЫЙ
  • БЕЛЫЙ = нейтральный «N»
  • ЗЕЛЕНЫЙ , НЕЗАЩИЩЕННЫЙ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = заземляющий проводник (защитное заземление) » PG »

Однофазное питание 240 В переменного тока:

Это также известно как двухфазное или двухфазное питание переменного тока, но чаще всего оно называется однофазным питанием.

  • ЧЕРНЫЙ = фаза 1, горячая линия 1 или линия 1 «L1»
  • КРАСНЫЙ = фаза 2, горячая линия 2 или линия 2, «L2»
  • БЕЛЫЙ = Нейтральный «N»
  • ЗЕЛЕНЫЙ , БЕЗ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Заземление «PG»

Цветовые коды трехфазной проводки

Трехфазная сеть 208 В переменного тока:

  • СИНИЙ = фаза 1, горячая линия 1 или линия 1 «L1»
  • ОРАНЖЕВЫЙ = Фаза 2, Горячая линия 2 или Линия 2 «L2» (оранжевый цвет используется для High Leg или Power Leg Delta)
  • ЧЕРНЫЙ = фаза 3, горячая линия 3 или линия 3 «L3»
  • БЕЛЫЙ = Нейтральный «N»
  • ЗЕЛЕНЫЙ , БЕЗ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Заземление «PG»

Примечание. Одна фаза 208 В доступна между линией верхнего плеча и нейтралью/землей.

Три фазы 277 В и 480 В (США) и 600 В/347 В (Канада) AC:

Следующие источники питания, например, 277 В и 480 В переменного тока (США) и 600 В/347 В (в Канаде), используются для промышленного и мощного оборудования, такого как двигатели и нагреватели на заводах и производственных предприятиях.

  • КОРИЧНЕВЫЙ = фаза 1, горячая линия 1 или линия 1 «L1»
  • ОРАНЖЕВЫЙ = фаза 2, горячая линия 2 или линия 2 «L2»
  •  ЖЕЛТЫЙ  = фаза 3 , горячая линия 3 или линия 3 «L3»
  • СЕРЫЙ = Нейтральный «N»
  • ЗЕЛЕНЫЙ , БЕЗ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Заземление «PG»

Связанный пост: Как найти номинал (ток и напряжение) выключателя, вилки, розетки и т. д.?

Канада — CEC Коды цветов проводки переменного тока (одно- и трехфазные)

Цветовые коды электропроводки Канады «CEC» на практике аналогичны Национальным электротехническим нормам «NEC», за исключением того, что используется белый цвет для нейтрального провода и зеленый или оголенный провод используется для защитного заземления. В некоторых случаях цвета 1-й и 2-й фаз (линий) находятся в инверсном положении по сравнению с NEC.

Короче говоря, в Канаде практикуется цветовая кодировка охотничьей проводки.

Однофазный переменный ток:

В основном 120 В и 240 В (есть второй горячий или фазный провод в однофазной системе переменного тока 240 В).

  • КРАСНЫЙ или ЧЕРНЫЙ = фаза, горячая или линейная, (в случае двух линий) «L1 или L2»
  • БЕЛЫЙ = Нейтральный «N»
  • ЗЕЛЕНЫЙ , БЕЗ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = заземляющий проводник «PG»

Трехфазный переменный ток (Обязательно)

Цвета проводов, используемые для многофазных цепей питания 208 В

  • КРАСНЫЙ = фаза 1 или линия 1, «L1»
  • ЧЕРНЫЙ = фаза 2 или линия 2 «L2»
  • СИНИЙ = фаза 3 или линия 3 «L3»
  • БЕЛЫЙ или СЕРЫЙ = Нейтральный «N»
  • ЗЕЛЕНЫЙ , БЕЗ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Заземление «PG»

Трехфазный переменный ток (изолированный)

Эти цвета используются для многофазных сетей 277 и 480 В в Канаде.

  • ОРАНЖЕВЫЙ = фаза 1 или линия 1 «L1»
  • КОРИЧНЕВЫЙ = фаза 2 или линия 2 «L2»
  • ЖЕЛТЫЙ = фаза 3 или линия 3 «L3»
  • БЕЛЫЙ или СЕРЫЙ = Нейтральный «N»
  • ЗЕЛЕНЫЙ , БЕЗ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ  = Заземление «PG»

Связанный пост: Как найти правильный размер провода и кабеля для установки электропроводки — IEC & NEC

Цветовые коды проводки IEC для переменного тока — Великобритания, ЕС и другие страны

Как упоминалось выше , большинство стран Европейского союза, а также Великобритания, Китай, Россия, Гонконг, Сингапур, Украина, Беларусь, Казахстан, Израиль, Турция, Аргентина, Южная Африка, КСА (Саудовская Аравия), ОАЭ (Объединенные Арабские Эмираты) и Малайзия следуют коды проводки IEC «Международной электротехнической комиссии». Имейте в виду, что некоторые из вышеупомянутых стран, таких как Великобритания, Россия и Китай и т. д., использовали свои собственные «старые цветовые коды проводки», но теперь следуют кодам проводов силовых цепей IEC.

Великобритания и ЕС: IEC AC (одиночная и трехфазная) Цветовые коды проводки

Великобритания Новый (IEC) Цветовые коды проволоки

ОДИН Фаза AC 230V

    9005 9002 BROW , Hot or Line, (L)
  • СИНИЙ = нейтральный (N)
  • ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Провод заземления «Защитное заземление» (PE)

Трехфазный переменный ток 415+ В

  • КОРИЧНЕВЫЙ = фаза 1 или линия, (L1)
  • ЧЕРНЫЙ = фаза 2 или линия 2, (L2)
  • СЕРЫЙ = фаза 3 или линия 3, (L3)
  • СИНИЙ = нейтральный (N)
  • ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Провод заземления «Защитное заземление» (PE)

Сообщение по теме: Как найти правильный размер автоматического выключателя для установки?

Старая цветовая кодировка проводки Великобритании

До марта 2004 г. в Великобритании использовались собственные цветовые коды проводки. Эти старые цветовые коды проводки до сих пор используются на субконтинентах, включая Индию, Пакистан, ОАЭ и Южную Африку.

Однофазный, 230 В переменного тока

  • КРАСНЫЙ = фаза, горячая или линейная, (L)
  • ЧЕРНЫЙ = Нейтральный (N)
  • ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Провод заземления «Защитное заземление» (PE)

Трехфазный переменный ток 415+ В

  • КРАСНЫЙ = фаза 1 или линия, (L1)
  • ЖЕЛТЫЙ = фаза 2 или линия 2, (L2)
  • СИНИЙ = фаза 3 или линия 3, (L3)
  • ЧЕРНЫЙ = Нейтральный (N)
  • ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Провод заземления «Защитное заземление» (PE)

Связанный пост: Калькулятор размеров электрических проводов и кабелей (медь и алюминий)

Цветовые коды проводки для Китая и России

Китай, КНР и Россия (старые) Цветовые коды проводки

Однофазный переменный ток

  • ЖЕЛТЫЙ  = фаза, горячая или линейная, (L)
  • НЕБЕСНО-ГОЛУБОЙ или ЧЕРНЫЙ = Нейтральный (N)
  • ЗЕЛЕНЫЙ / ЖЕЛТЫЙ   = Провод заземления «Защитное заземление» (PE)

Китай Трехфазный переменный ток

  • ЖЕЛТЫЙ = фаза 1 или линия, (L1)
  • ЗЕЛЕНЫЙ = фаза 2 или линия 2, (L2)
  • КРАСНЫЙ = фаза 3 или линия 3, (L3)
  • ГОЛУБОЙ или ЧЕРНЫЙ = Нейтральный (N)
  • ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = провод заземления «Защитное заземление» (PE)

Связанный пост: Таблица американских калибров проводов «AWG» — таблица размеров и токов проводов IEC с небольшими изменениями, т. е. в трехфазной системе они могут использовать фиолетовый или серый цвет вместо серого в IEC. Так как в России немного поменялось, так что прежде чем лезть в бардак, нужно следить за тестером.

Однофазный переменный ток

  • КОРИЧНЕВЫЙ = фаза, горячая или линейная, (L)
  • ЧЕРНЫЙ = Нейтральный (N)
  • ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = провод заземления «Защитное заземление» (PE)

Трехфазный переменный ток

  • КОРИЧНЕВЫЙ = фаза 1 или линия, (L1)
  • ЧЕРНЫЙ = фаза 2 или линия 2, (L2)
  • СЕРЫЙ или ПУРПУРНЫЙ = фаза 3 или линия 3, (L3)
  • ГОЛУБОЙ = Нейтральный (N)
  • ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = провод заземления «Защитное заземление» (PE)

Сообщение по теме: Полное руководство по установке солнечных батарей. Пошаговая процедура с расчетами и диаграммами

Цветовые коды проводки для Австралии и Новой Зеландии

И австралийцы, и киви используют одинаковые цветовые коды проводки для однофазных и трехфазных цепей питания.

Однофазный переменный ток

  • КРАСНЫЙ или КОРИЧНЕВЫЙ = фаза, горячая или линейная, (L)
  • ЧЕРНЫЙ или НЕБЕСНО-ГОЛУБОЙ = Нейтральный (N)
  • ЗЕЛЕНЫЙ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ   = Проводник заземления «Защитное заземление» (PE)

Трехфазный переменный ток

  • КРАСНЫЙ или КОРИЧНЕВЫЙ = фаза 1 или линия, (L1)
  • БЕЛЫЙ  = фаза 2 или линия 2, (L2)
  • СИНИЙ = фаза 3 или линия 3, (L3)
  • ЧЕРНЫЙ или ГОЛУБОЙ = Нейтральный (N)
  • ЗЕЛЕНЫЙ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Проводник заземления «Защитное заземление» (PE).

Цветовые коды электропроводки в Японии

Как следует из названия, Япония всегда делает странные вещи. Однофазное питание составляет 100 В (линия к нейтрали), а трехфазное питание — 200 В (3 линии, без нейтрали). Для вау-реакции проверьте общие нейтральные цвета и цвета 3-й фазы. Они одинаковые, то есть белые (прочитайте следующее примечание после трехфазных кодов для объяснения).

Однофазный переменный ток

  • ЧЕРНЫЙ или КРАСНЫЙ = фаза, горячая или линейная, (L)
  •  БЕЛЫЙ  = Нейтральный (N)
  • ЗЕЛЕНЫЙ = Провод заземления «Защитное заземление» (PE)

Трехфазный переменный ток

  • ЧЕРНЫЙ = фаза 1 или линия, (L1)
  • КРАСНЫЙ = фаза 2 или линия 2, (L2)
  •  БЕЛЫЙ  = фаза 3 или линия 3, (L3)
  •  БЕЛЫЙ  = Общая нейтраль (N) (используется только в двухлинейной системе)
  • ЗЕЛЕНЫЙ = Провод заземления «Защитное заземление» (PE)

Имейте в виду, что в случае трехфазного питания в Японии нет необходимости в нейтральном проводе. Так что не паникуйте с «3-й линией» в три фазы и общим нейтральным цветом в виде белого цвета.

Похожие сообщения:

  • Как подключить розетку GFCI? – Схемы электрических цепей GFCI
  • Как подключить розетку AFCI? – Схемы электрических цепей AFCI

Индия, Пакистан, ОАЭ, Саудовская Аравия и Южная Африка Коды цветов проводки

Индия и Пакистан, включая другие страны субконтинента, а также ОАЭ (Объединенные Арабские Эмираты), КСА (Королевство Саудовская Аравия) и Южная Африка АКА «Proteas» ( Теперь они адаптировали IEC) следуйте старым цветовым кодам проводки в Великобритании, то есть RYB (красный, желтый и синий для трех фаз) и красный и черный для фазы и нейтрали соответственно.

Одна фаза, 230 В переменного тока

  • КРАСНЫЙ = фаза, горячая или линейная, (L)
  • ЧЕРНЫЙ = Нейтральный (N)
  • ЖЕЛТЫЙ / ЗЕЛЕНЫЙ = Провод заземления «Защитное заземление» (PE)

Трехфазный 415+ AC

  • КРАСНЫЙ = фаза 1 или линия, (L1)
  •  ЖЕЛТЫЙ  = фаза 2 или линия 2, (L2)
  • СИНИЙ = фаза 3 или линия 3, (L3)
  • ЧЕРНЫЙ = общая нейтраль (N) (используется только в двухлинейной системе)
  • ЖЕЛТЫЙ / ЗЕЛЕНЫЙ = Провод заземления «Защитное заземление» (PE)

Израиль Цветовые коды проводки

Некоторые страны адаптировали коды откручивания IEC с небольшими изменениями. Израиль соблюдает нормы IEC, в то время как местная практика проводки следующая:

Однофазный, 230 В перем.0008

  • СИНИЙ = нейтральный (N)
  • ЖЕЛТЫЙ / ЗЕЛЕНЫЙ = Провод заземления «Защитное заземление» (PE)

    • Трехфазный 415+ AC

    • КОРИЧНЕВЫЙ (или маркировочная втулка L1) = фаза 1 или линия, (L1)
    • КОРИЧНЕВЫЙ (ОРАНЖЕВАЯ ПОЛОСА) (или маркировочная втулка L2) = фаза 2 или линия 2, (L2) (или маркировочная втулка L2)
    • КОРИЧНЕВЫЙ (ЧЕРНАЯ ПОЛОСА) (или маркировочная втулка L3) = фаза 3 или линия 3, (L3)
    • СИНИЙ = общая нейтраль (N)
    • ЖЕЛТЫЙ / ЗЕЛЕНЫЙ = Защитный провод заземления (PE)

    Похожие сообщения:

    • Как подключить комбинированный выключатель и розетку GFCI
    • Как подключить комбинированный выключатель и розетку AFCI
    • Как подключить автоматический выключатель GFCI?

    Индонезия Цветовые коды проводки

    Однофазное питание переменного тока

    • КРАСНЫЙ или ЧЕРНЫЙ = фаза, горячий или линейный, (L)
    • СИНИЙ = нейтральный (N)
    • ЖЕЛТЫЙ / ЗЕЛЕНЫЙ = Провод заземления «Защитное заземление» (PE)

    Трехфазное питание переменного тока

    • КРАСНЫЙ = фаза 1 или линия, (L1 или R)
    • ЖЕЛТЫЙ = фаза 2 или линия 2, (L2 или S)
    • ЧЕРНЫЙ = фаза 3 или линия 3, (L3 или T)
    • СИНИЙ = Общая нейтраль (N)
    • ЖЕЛТЫЙ / ЗЕЛЕНЫЙ = Защитный провод заземления (PE)

    Цветовые коды проводки NEC для постоянного тока — США и Канада

    Существуют некоторые различия между переменным и постоянным током, поэтому цветовые коды проводов для постоянного тока немного отличаются от цветовых кодов проводов переменного тока как в NEC, так и в IEC. Эти цветовые коды постоянного тока применяются к солнечной энергии, батареям и транспортным средствам, а также к другому оборудованию с питанием от постоянного тока, например, к электропроводке компьютерных центров обработки данных и т. д.

    То же, что и для переменного тока, обязательные цвета для заземленной нейтрали — белый или серый. Цвет провода защитного заземления должен быть зеленый, оголенный проводник или желто-зеленый (желтая полоса на зеленом цвете). Для горячих (фазных) проводов можно использовать любые другие цвета. Эти коды применимы к силовым цепям как переменного, так и постоянного тока.

    Местная практика в США использует черный цвет для фазы 1 (горячая линия 1) или линии 1 (L1) и красный цвет для фазы 2 (горячая линия 2) или линия 1 (L2). Кроме того, следующие цветовые коды проводки используются в США и Канаде для двухпроводных заземленных, двухпроводных незаземленных и трехпроводных заземленных систем питания постоянного тока.

    Двухжильный незаземленный источник постоянного тока

    • КРАСНЫЙ = +Ve (L+)
    • ЧЕРНЫЙ = -Ve (L-)
    • ЗЕЛЕНЫЙ , ГОЛОВОЙ ПРОВОДНИК или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ   = защитное заземление «PG».

    Двухпроводной заземленный источник постоянного тока

    • КРАСНЫЙ = +Ve из -Ve заземленной цепи (L+)
    •  БЕЛЫЙ  = -Ve или -Ve Цепь заземления (N)
    •  БЕЛЫЙ  = +Ve цепи заземления +Ve (N)
    • ЧЕРНЫЙ = -Ve цепи заземления +Ve (L-)
    • ЗЕЛЕНЫЙ , ГОЛОВОЙ ПРОВОДНИК или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ   = защитное заземление «PG».

    Трехжильный заземленный источник постоянного тока

    • КРАСНЫЙ = +Ve (L+)
    • БЕЛЫЙ   = Средняя проволока с центральным ответвлением (N)
    • ЧЕРНЫЙ = -Ve (L-)
    • ЗЕЛЕНЫЙ , ГОЛОВОЙ ПРОВОДНИК или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ  = защитное заземление «PG».

    * Эти цвета (для проводов под напряжением) не упоминаются в NEC, но рекомендуются и используются электриками в качестве общей практики.

    Похожие сообщения:

    • Как определить размер генератора? Портативный, резервный и резервный для домашних и коммерческих приложений
    • Как подключить портативный генератор к домашней системе электроснабжения (три способа)

    Цветовые коды проводки IEC для постоянного тока — Великобритания и ЕС

    Цветовые коды проводки постоянного тока IEC адаптированы из цветовых кодов проводки переменного тока IEC. Эти правила применимы в Великобритании, ЕС и всех других странах, которые следуют новым цветовым кодам IEC вместо местных и региональных кодов. Следующие цветовые коды проводов постоянного тока IEC используются для двухпроводных заземленных, двухпроводных незаземленных и трехпроводных заземленных систем питания постоянного тока.

    Двухпроводное незаземленное питание постоянного тока

    • КОРИЧНЕВЫЙ = +Ve (L+)
    • СЕРЫЙ = -Ve (L-)
    • ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Защитное заземление «PE».

    Двухпроводной заземленный источник постоянного тока

    • КОРИЧНЕВЫЙ = +Ve или -Ve заземленная цепь (L+)
    • СИНИЙ = -Ve цепи заземления -Ve (M)
    • СИНИЙ = +Ve цепи заземления +Ve (M)
    • СЕРЫЙ = -Ve цепи заземления +Ve (L-)
    • ЗЕЛЕНЫЙ / ЖЕЛТЫЙ   = Защитное заземление «PE».

    Трехжильный заземленный источник постоянного тока

    • КОРИЧНЕВЫЙ = +Ve (L+)
    • СИНИЙ = средний провод с центральным ответвлением (N)
    • СЕРЫЙ = -Ve (L-)
    • ЗЕЛЕНЫЙ / ЖЕЛТЫЙ   = Защитное заземление «PE».

    В следующих таблицах показано сравнение различных цветовых кодов проводов и кабелей, используемых в цепях питания постоянного тока, используемых IEC и NEC.

    • Запись по теме: Различные типы систем электропроводки и способы монтажа электропроводки

    Цветовые коды проводки постоянного тока в других странах

    Австралия и Новая Зеландия

    • КРАСНЫЙ или КОРИЧНЕВЫЙ = +Ve (L+)
    • ЧЕРНЫЙ или ГОЛУБОЙ = -Ve (L-)
    • ЗЕЛЕНЫЙ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ  = Защитное заземление «PE».

    Индия, Пакистан и Южная Африка*:

    • КРАСНЫЙ = +Ve (L+)
    • ЧЕРНЫЙ = -Ve (L-)
    • ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Защитное заземление «PE».

    * Южная Африка теперь следует правилам IEC.

    Израиль:

    • КОРИЧНЕВЫЙ = +Ve (L+)
    • СИНИЙ = -Ve (L-)
    • ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Защитное заземление «PE».

    В других странах, таких как Китай, Россия, Саудовская Аравия и ОАЭ, теперь используются цветовые коды кабелей IEC для постоянного тока. Но не доверяйте цветам изоляции кабелей в этих областях, поскольку электрики используют как старые, так и новые цветовые коды как для переменного, так и для постоянного тока. Поэтому необходимо проверить с помощью тестера, чтобы подтвердить фазу и нейтраль, а также положительный и отрицательный провода.

    Заключительные слова: все, что вы узнали о цветовых кодах проводки для постоянного и переменного тока (1- и 3-фазные цепи) в IEC и NEC и других региональных отношениях.
