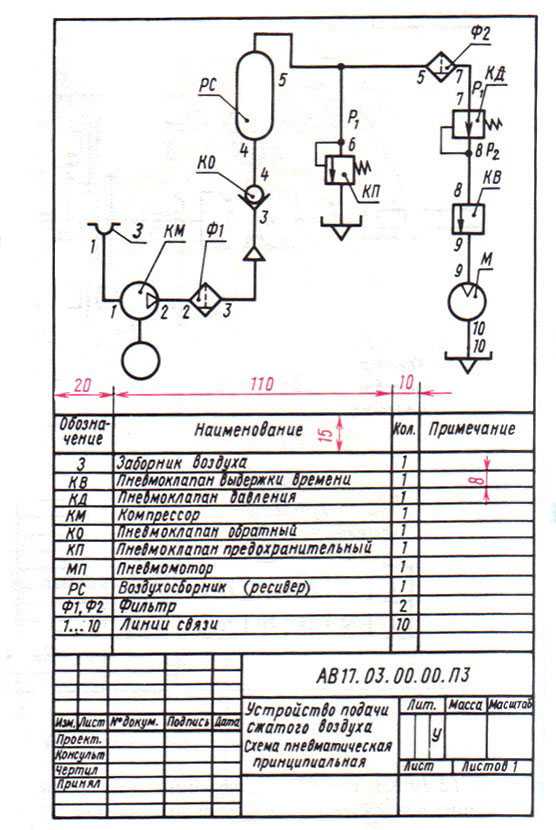

Монтажная электрическая схема гост: ГОСТ 2.701-84* «ЕСКД. Схемы. Виды и типы. Общие требования к выполнению»

Содержание

Гост на размеры элементов электрических схем

Виды и типы электрических схем

На электрических схемах требуется размещать кодировку элементов. Чертежи бывают трёх типов:

Функциональный

На плане указывают основные узлы электроустройства. Чертёж представляет определённое количество прямоугольников, между которыми проведены связующие линии. Внутрь каждой фигуры вписывают название функционального блока.

Принципиальный

План содержит сеть, связывающую радиоэлементы в единую систему. Это же относится к планировке электрических сетей. На схеме все детали отмечены маркировкой. Принципиальные чертежи создают как однолинейные, так и полные. План однолинейного построения передаёт изображение одних силовых цепей. Элементы контроля управления помещают на другом чертеже. Делают это из-за громоздкости электрических схем.

Важно! Когда строение приборов или устройств не представляют особую сложность, то чертежи объединяют в единый план, который называют полной схемой.

Монтажный

В отличие от вышеуказанных чертежей, монтажная схема, кроме указания элементов, определяет их точное положение в двумерном пространстве. Проводку электрической сети в доме или квартире изображают с точным положением розеток, включателей, светильников и других приборов. Указывают расстояния от элементов до стеновых ограждений. На монтажных радиосхемах отмечают положение радиокомпонентов, способы и порядок их монтажа.

Графические обозначения в электросхемах

УГО на функциональных планах

К узлам коммутации относят контактные детали, работающие с помощью различных механизмов. Это включатели и контакторы. Устройства могут замыкать, размыкать и переключать контакты. Изначальное состояние размыкателя это, когда элементы замкнуты. У замыкателя происходит всё наоборот. В функциональных чертежах контакторы изображаются с учётом этих особенностей.

На рисунке изображён двухконтактный переключатель. Он может быть трёхпозиционным прибором. В нейтральном положении переключатель не соприкасается ни с одной ветвью электросхемы.

Внимание! Специальным знаком отмечают функциональное назначение контактора. Это относится к устройствам с подвижными ветвями.

Обозначения элементов электроснабжения на однолинейных схемах отображают только силовые элементы. Между элементами проводят линии связи. Их изображения помещают на щитовых.

Реле, контакторы и катушки по ГОСТу обозначает четырёхугольниками.

Лампы, разъёмные, разборные узлы и измерители имеют своё характерное изображение. Их чётко видно на чертеже. Лампочки рисуют в виде кругов с перекрестьем внутри, измерители – это круги с двумя латинскими буквами и т.д.

Шины – это массивные проводники с ответвлениями, их выделяют жирным контуром. Провода, наоборот, чертят тонкими линиями. Их соединения отмечают точками. Если они отсутствуют, то это означает бесконтактное пересечение проводников.

Способы укладки кабелей имеют довольно простую графику.

Выключатели и розетки с открытым и скрытым способом установки имеют свои условные обозначения на чертежах ГОСТ. Группы каждого вида установки отмечены черточками на клавишах приборов.

По-разному рисуют розетки для скрытой и открытой проводки. Их сразу можно отличить от других элементов.

Светильники с лампочками накаливания, светодиодными и люминесцентными элементами рисуют так, что их всегда можно выделить.

УГО принципиальных электросхем

Обозначения на принципиальных электрических схемах изображают разъёмы, предохранители, клеммы, ёмкости. Также это относится к резисторам, светодиодам, диодам, тиристорам и лампочкам. Большая часть этих условных обозначений, согласно ГОСТу, указана в нижеследующей таблице.

УГО различных радиоэлементов по ГОСТу на схемах этого типа представлены на нижеследующей картинке.

Обозначения питающих источников

В таблице ниже представлены графические обозначения источников питания для однолинейной планировки в квартирах и частных домостроениях.

Буквы означают следующее:

  • А – источник постоянного тока;
  • В – переменный ток;
  • С – вид питания, может быть переменного и постоянного значения;
  • D – аккумуляторная батарея;
  • Е – элементы питания в группе.

Условное графическое обозначение переменных резисторов

Как и все электронные компоненты, когда цепь сформирована, вы будете использовать символы для упрощения иллюстрации. В зависимости от стиля, который вы чаще всего видите, графическое обозначение мощности резисторов на схеме будет изображаться так:

УГО в американском стиле Международная маркировка резисторов

Понимание того, как выглядят символы резисторов, поможет вам различать различные электрические компоненты при анализе принципиальной схемы. Постоянный ток крайне хаотичен, поэтому нужно правильно применять резисторы.

Буквенные обозначения в электрических схемах

Буквами на электросхемах и чертежах маркируют радиоэлементы, электронные детали, интегральные микросхемы, электродвигатели и прочее. Примерный перечень буквенной маркировки представлен нижеследующим списком.

Наряду с принятыми международными буквенными кодировками элементов, существует русскоязычная версия, отражённая УГО ГОСТа 7624-55. Выдержка из него приводится в таблице.

Электронная и энергетическая промышленность постоянно пополняется новыми радиокомпонентами и оборудованием. Их обозначения появляются в новостях электрики. Если встречаются новые элементы, то совсем нетрудно дополнить ими свою справочную литературу.

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

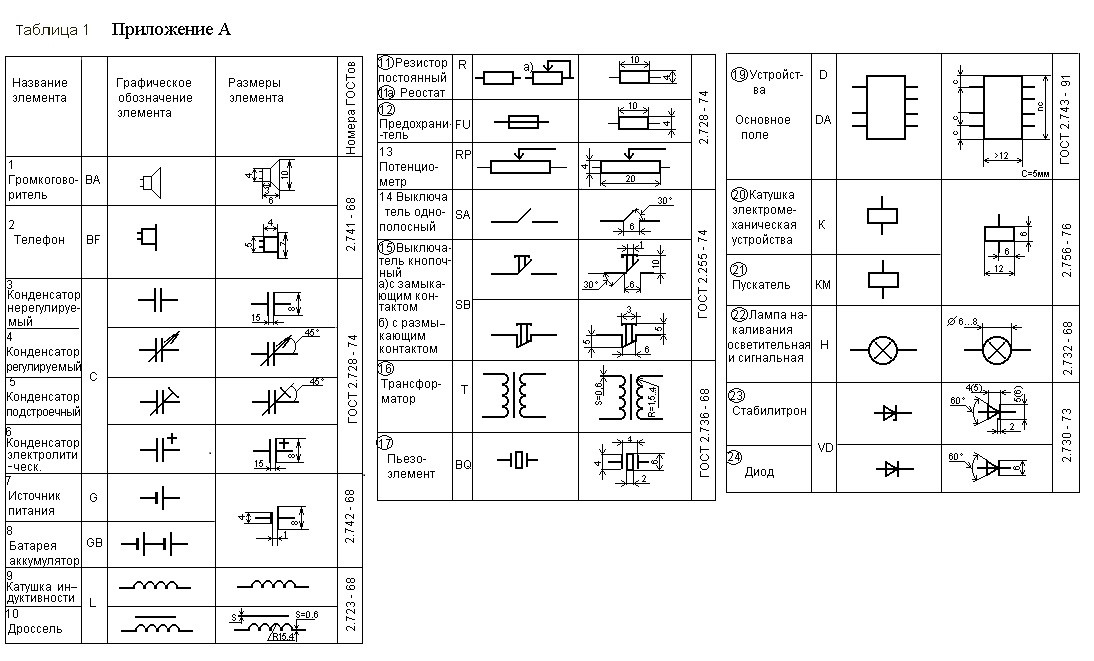

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Номер ГОСТаКраткое описание
2.710 81В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы.
2.747 68Требования к размерам отображения элементов в графическом виде.
21.614 88Принятые нормы для планов электрооборудования и проводки.
2.755 87Отображение на схемах коммутационных устройств и контактных соединений
2.756 76Нормы для воспринимающих частей электромеханического оборудования.
2.709 89Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода.
21.404 85Схематические обозначения для оборудования, используемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

Виды электрических схем

В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:

  • Функциональная, на ней представлены узловые элементы (изображаются как прямоугольники), а также соединяющие их линии связи. Характерная особенность такой схемы – минимальная детализация. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это могут быть различные части изделия, отличающиеся функциональным назначением, например, автоматический диммер с фотореле в качестве датчика или обычный телевизор. Пример такой схемы представлен ниже.

    Пример функциональной схемы телевизионного приемника

  • Принципиальная. Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы.

    Пример принципиальной схемы фрезерного станка

Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.

Пример однолинейной схемы

  • Монтажные электрические схемы. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа.

    Монтажная схема стационарного сигнализатора горючих газов

Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.

Обозначение резисторов на схемах

Из предыдущих статей мы с вами узнали, что такое резистор, какие виды и типы реристоров выпускаются современной промышленностью. Как выглядят резисторы, вы тоже увидели, теперь рассмотрим обозначение резисторов на схемах или условно-графическое обозначение резисторов (УГО).

Условно-графическое обозначение резисторов на схемах отображается согласно ГОСТа 2.728-74.

На рисунке 1. показано общее обозначение постоянного резистора и приведены размеры, согласно которых резистор наносится на принципиальные схемы.

Рисунок 1. Общее обозначение резистора на схеме.

Над УГО резистора наносится его порядковый номер, латинская буква R показывает на принадлежность к классу резисторов. Под УГО наносится номинальное сопротивление резистора.

Все резисторы имеют значение номинальной мощности рассеяния. Это значение мощности тока на резисторе, при которой он может работать длительное время и не перегреваться (обычно берут в расчет комнатную температуру ?23°).

Обозначение мощности резисторов на схемах показано на рисунке 2.

Рисунок 2. Обозначение мощности резисторов на схеме. а)0,125 Вт; б)0,25 Вт; в)0,5 Вт; г)1 Вт; д)2 Вт; е)5 Вт.

Обозначение переменных резисторов на схемах показано на рисунке 3.

Рисунок 3. Обозначение переменных резисторов на схеме. а)общее обозначение; б)при реостатном включении; в)при неленейном регулировании.

Обозначение педстроечных резисторов на схемах показано на рисунке 4.

Рисунок 4. Обозначение подстроечных резисторов на схеме. а)общее обозначение; б)при реостатном включении; в)переменный с подстройкой.

Приведенные обозначения резисторов на схемах, как уже было сказано соответствуют ГОСТу, однако в настоящее время в летературе (особенно в зарубежной) можно встретить другие обозначения резисторов.

Эти обозначения приведены на рисунке 5.

Рисунок 5. Обозначение резисторов используемое в зарубежной литературе. а)постоянный резистор; б)переменный резистор.
