Ремонт электрочайника своими руками его устройство и схема

Удобство электрического чайника мало кем оспаривается. Вещь хоть и недорогая, но упрощающая жизнь. А когда он ломается, сразу возникает куча проблем. Хорошая новость в том, что ремонт электрического чайника — не слишком сложная задача. В 80% устранить всё можно самостоятельно и без особых затрат.

Содержание статьи

  • 1 Устройство электрочайника
  • 2 Ремонт электрического чайника
    • 2.1 Проверка работоспособности ТЭНа
  • 3 Чайник не включается
    • 3.1 Проверка шнура электрочайника
    • 3.2 Как проверить подключение шнура к подставке
    • 3.3 Проверка исправности подставки под напряжением
  • 4 Кнопка электрочайника
    • 4.1  Проверка кнопки
    • 4.2 Ремонт кнопки электрочайника
  • 5 Ремонт подставки электрочайника
  • 6 Ремонт индикации включения и подсветки
    • 6.1 Индикатор включения электрочайника
    • 6.2 Светодиодная подсветка
  • 7 Ремонт течи

Устройство электрочайника

Электрические чайники есть двух типов — разъёмные, с базой и отдельным «кувшином» и неразъёмные. Во втором случае шнур от чайника не отделяется. Эти модели несколько дешевле и более надёжны (нет разъёмного контакта), но пользоваться ими не настолько удобно — приходится носить за чайником шнур. Потому обычно выбирают электрочайник с отдельной подставкой, которую ещё иногда называют «базой».

Виды подставок электрочайников

Подставка бывает, в основном, двух форм. С цилиндрической колодкой по центру круглой подставки и с выступающим разъёмом на одном из краёв продолговатых подставок. Второй тип сейчас встречается нечасто. Проблематичны оба вида, когда выполняются из плохого пластика. Окисляются контактные пластины и начинают греться, плавится пластик и  деформируется. Это ухудшает контакт и так до тех пор, пока чайник не перестаёт греться вообще.

Вот такой тип поломки характерен для чайников со вторым типом контакта

Круглые подставки в этом плане более надежны.

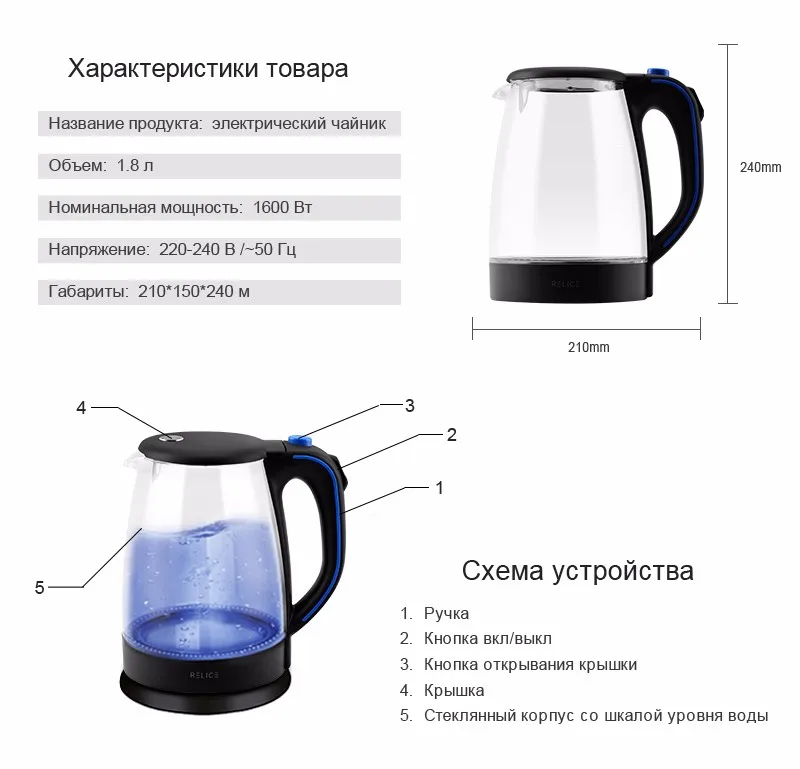

Общее устройство электрического чайника с подставкой

Что еще может быть причиной поломки электрического чайника? Да любая электрическая часть. Это ответный контакт входной группы в самой емкости, нагревательный элемент, система защиты от перегрева, кнопка включения (называют еще датчиком перегрева или термоотключателем), провода, которые все это соединяют, контакты. Вроде, весь набор возможных причин поломки для моделей попроще.

Что может быть причиной поломки электрического чайника? Да любая электрическая часть. Посмотрите на схему электрочайника ниже:

Схема электрочайника

Это контакты входной группы XP1, нагревательный элемент, система защиты от перегрева (St2), кнопка включения St1 (называют ещё датчиком перегрева или термовыключателем), провода которые всё это соединяют, соединения.

Ремонт электрического чайника

Электрочайник — не такой сложный электроприбор чтобы в нём нельзя было разобраться самому. А даже самый простой ремонт в мастерской по стоимости будет сравним с покупкой нового прибора. Так что, имеет смысл попробовать отремонтировать чайник своими руками.

Измеряем сопротивление ТЭНа чайника

Сразу стоит сказать, что если сгорел ТЭН (нагревательный элемент), рациональнее купить новый чайник. Дисковый нагревательный элемент замене не подлежит. Если ТЭН открытый (спиральный или скрученный каким-то другим образом), теоретически его поменять можно. Их можно найти в продаже или найти в ремонтных мастерских. Но по цене сам ТЭН может быть даже дороже нового чайника. Так что, увы. Если сгорел ТЭН в чайнике, не тратьте время и силы.

Проверка работоспособности ТЭНа

Потому при ремонте электрического чайника первым делом проверяем ТЭН. Сначала чайник разбираем. Для этого его переворачиваем вверх дном. Снизу на кувшине должны быть шурупы, которые удерживают пластиковое защитное днище. Их все выкручиваем, снимаем защитную крышку. Открываются выводы ТЭНа. Запутаться сложно. Кроме контактов ТЭНа тут может быть только предохранитель. Кстати, если он там, его тоже не мешает проверить. Его проверяем в режиме измерения сопротивления. Должно быть небольшое сопротивление. Если меряется обрыв или короткое замыкание — ищем замену.

Первым делом при ремонте элеткрочайника проверяем ТЭН

Потому при ремонте электрического чайника первым делом проверяем ТЭН. Сначала чайник разбираем. Для этого его переворачиваем вверх дном. Снизу на кувшине должны быть шурупы, которые удерживают пластиковое защитное днище. Их всё выкручиваем, снимаем защитную крышку. Открываются выводы ТЭНа. Кроме контактов ТЭНа тут может быть только предохранитель. Кстати, если он там, его тоже не мешает проверить. Его проверяем в режиме измерения сопротивления. Сопротивление должно быть равно нулю. Если меряется обрыв, ищем замену.

Как проверить ТЭН в чайнике? При помощи того же тестера, и тоже в режиме измерения сопротивлений. Если сгорел ТЭН, мультиметр покажет обрыв (бесконечно больше сопротивление). Если нагревательный элемент целый, можно продолжать поиск неисправности электрического чайника. Значит, чайник не включается по какой-то другой причине.

«Целый ТЭН» — это если при измерении его сопротивления мультиметр показывает не короткое замыкание и не бесконечно большое сопротивление, а цифры в пределах от нескольких десятков Ом до сотен.

Всё зависит от мощности, чем больше мощность, тем меньше сопротивление. Вот некоторые значения потребляемого тока от мощности:

  Мощность прибора, кВт  0,51,01,52,02,53,0
Потребляемый ток, А2,34,56,89,111,413,6
Сопротивление, Ом ≈954932241916

Чайник не включается

Если электрочайник не включается, надо смотреть в первую очередь в порядке ли шнур и вилка с розеткой. Как ни странно, но именно шнур и вилка — одна из наиболее распространённых причин. Шнур ломается в местах часто изгибающихся, в вилке «отскакивают» провода.

Проверка шнура электрочайника

Итак, ремонт электрического чайника начинаем с простейших вещей. Первым делом осматриваем вилку и шнур. Шнур чаще всего ломается возле вилки или в месте подключения к подставке. В таком случае будет нестабильна работа чайника. Осматриваем и «мнём» шнур. Если внешних повреждений нет, можно убедиться в его целостности при помощи мультиметра. Ставим его в режим «прозвонки», проводом закорачиваем контакты вилки и проверяем наличие короткого на контактах подставки.

Какие контакт в подставке чайника и места наиболее вероятных проблем со шнуром

Закоротить — это соединить между собой при помощи металла. Если говорить об электрической вилке, то в результате выводы вилки будут замкнуты.

Самый простой способ сделать короткое — соединить контакты металлическим проводом. Если провод в изоляции, сначала надо зачистить несколько сантиметров по концам, а затем намотать очищенную медь (можно алюминий) на один и другой вывод вилки. Получится, что проводом электрически соединены выводы вилки. Это и есть «закоротить».

Если внешне со шнуром никаких проблем нет, можно пропустить этот шаг

Далее, берём мультиметр в режиме «прозвонки», одним щупом касаемся центрального контакта, другим — кругового. Если шнур и вилка целые, должны услышать характерный звук.

Можно обойтись без соединения вилки проводом. Достаточно касаться одним щупом одного контакта на вилке, а вторым по очереди центрального контакта и кругового. Появление сигнала будет свидетельствовать об исправности одного провода шнура. Аналогично проверяем второй контакт на вилке.

Отсутствие сигнала говорит об обрыве в шнуре и его необходимо менять. Стоит он недорого.

Как проверить подключение шнура к подставке

Можно ещё проверить качество контактов в точке подключения шнура к разъёму. Если один из щупов приложить к центральному штырю, он должен «звониться» с одним из контактов, через которые подключён шнур. Цилиндрическая пластина тогда должна «звониться» со вторым контактом. Для уверенности можно держать щупы в нужном положении и хорошенько «пошевелить» шнур. Контакт пропадать не должен.

Проверка контакта между разъемом и точками подключения электрошнура

Проверка исправности подставки под напряжением

Можно поступить по-другому. Включить подставку в розетку, мультиметр поставить в режим измерения напряжения, выбрав предел измерений более 250 вольт. Щупами прикасаемся к контактам на подставке — центральному и круговому. На мультиметре должно отобразиться сетевое напряжение.

Если напряжения на контактах подставки нет или оно гораздо ниже сетевого, значит, причина неисправности в подставке. Стоит сказать, что этот тип поломки встречается очень редко.

Но при подключении к сети, надо проверять очень аккуратно. Не прикасаться пальцами к металлическим частям щупов, не задевать подставку и контакты. Вы работаете под напряжением, а это всегда опасно.

Кнопка электрочайника

Причиной того что электрический чайник не включается, может быть кнопка включения. Она находится на ручке. Чтоб её проверить, надо снять защитную пластмассу. Обычно она удерживается одним-двумя шурупами, которые обычно находятся где-то в нижней части. Выкручиваем все шурупы, которые нашли, пластмассу снимаем и рассматриваем кнопку.

 Проверка кнопки

Эта кнопка называется ещё термовыключатель или термопредохранитель. Она выключает чайник при закипании. Там есть биметаллическая пластина, которая изменяет форму при нагревании. Увеличившись, пластина давит на кнопку и выключает её. А так как через контакты этого устройства протекает немалый ток (до 10 и более ампер), то контакты часто подгорают или окисляются. Из-за этого прибор вообще не включается или помогает повторное включение. Но бывает что кнопку надо держать пока чайник не закипит. Если это ваш случай, причина именно в кнопке.

По большей части такую кнопку нужно менять, но найти будет трудно. Поэтому попробуем отремонтировать.

Вытащив кнопку, надо её прозвонить. Берём мультиметр нажимаем кнопку и измеряем сопротивление, приложив щупы к двум выводам. Оно должно быть равно нулю.  Если меряется обрыв или очень большое сопротивление, дело в контактах.

Проверка термовыключателя электрического чайника

Ремонт кнопки электрочайника

Обнаружив неисправность кнопки, можно попробовать её отремонтировать. Контакты спрятаны под пластиковым колпачком и его надо снять. Часто крышечка сдвигается в сторону, а затем её можно потянуть наверх и снять. Иногда есть пластиковые защёлки. В общем, действуем аккуратно, снимаем пластиковую часть.

Если не работает кнопка на чайнике, скорее всего подгорели контакты

Увидев окислившиеся или подгорелые контакты, зачищаем металл до блеска. Сделать это можно наждачной бумагой с мелким зерном, надфилем или металлической пилочкой для ногтей, но не слишком царапайте пластины. Они должны быть гладкими. Оксидную плёнку лучше снимать полоской войлока.

После такой операции вновь проверяем сопротивление включённой кнопки. Если оно появилось можно попробовать собрать и включить чайник. Если помогло считаем, что нам повезло. Если нет — придётся разбирать чайник дальше.

Бывает так, что контактная группа расплавилась, тогда надо заменить кнопку полностью. Найти точно подходящую по размеру сложно. Так что, скорее всего, придётся что-то «колхозить».

Ремонт подставки электрочайника

Причина неработающего электрического чайника может скрываться и в подставке. Там особо и ломаться нечему. Есть только контактная группа и выводы от неё, к которым подключается электрический шнур. Всё это может тут сломаться — это отвалиться провод или окислиться место контакта.

В подставке электрического чайника и ломаться особо нечему

В большинстве чайников провода от шнура не припаиваются. Контакт достигается при помощи медных контактных разъёмов, которые надеваются на выводы контактной группы. Внимательно осматриваем, хорошенько дёргаем. Если есть оксидная плёнка (она тёмная) или подгоревшие места, всё снимаем, зачищаем до чистого и гладкого металла.

Если контакты чистые, но «шевелятся», снимаем его, поджимаем плоскогубцами и вставляем на место. Если чайник уже не на гарантии, можно контакты пропаять для надёжности.

При внешне схожести цилиндрические контакты могут быть различными. Есть с подвижными контактами между пластиковыми выступами

А также, стоит внимательно посмотреть на контактную группу. Притом что они похожи, устройство у них, может быть разное. Есть такие, как на правом фото — с подвижными контактами, которые находятся между цилиндрическими пластиковыми выступами. Контакты при нажатии (зубочисткой, концом отвёртки и т.д.) должны плавно опускаться. После снятия усилия они должны возвращаться в исходное положение. Возможно, оксидная плёнка или другие загрязнения мешают двигаться контакту, из-за этого чайник не работает.

Второй тип контакта — со штырём в центе. С ним обычно меньше проблем, но смотрим и тут тоже. Мало ли что может быть.

Убираем даже незначительные следы загрязнений

В любом случае проверяем наличие тёмной плёнки. Это оксидный налёт, который работает как диэлектрик, ухудшая контакт. Загрязнения и налёт при ремонте удаляем.

Ремонт индикации включения и подсветки

Для удобства эксплуатации чайники устанавливают индикатор включения. Он может быть выполнен на основе неоновой лампочки или светодиода. А также он может снабжён подсветкой. При этом индикатор может совмещаться с подсветкой.

Электрический чайник с подсветкой Polaris PWK 1767CGL

Индикация позволяет определить хорошо ли установлен чайник на подставку, включён ли в розетку. Кроме того, выполняет некоторую диагностику. Ведь если лампочка горит, а вода не греется, это сигнализирует о плохом контакте или неисправности тена.

Индикатор включения электрочайника

Индикатором включения, может быть, неоновая лампочка или светодиод подключённые к клеммам ТЭНа. Лампочка обычно включена через токоограничивающий резистор около 200 кОм. Неисправности крайне редки и обычно обрыв проводников. Лампочка проверяется заменой, а резистор тестером.

При использовании светодиода используется выпрямитель (диод) и токоограничивающий резистор. Всё вместе образуют так называемый драйвер. Детали проверяются тестером.

Светодиодная подсветка

Для подсветки выбирают светодиоды, так как имеют большую яркость свечения. Неон в этом случае не годится. Как и в случае с индикацией питание осуществляется драйвером. Схема проста и приводится ниже:

Простой светодиодный драйвер

Поломки редки и слабое звено здесь светодиод.

Ремонт течи

Здесь каждый случай индивидуален, например, трещину в корпусе вы не заделаете и ремонт нецелесообразен. Течь будет появляться вновь. А вот в месте стыка металлического дна диска с колбой можно заделать.

Заделать силиконом места течи получится только поверхностно и течь может появиться в новом месте.

Лучше всего в этом случае разобрать чайник полностью и отделить колбу. Хорошенько всё зачистить и нанеся силиконовый герметик соединить. Можно использовать специальный, безопасный герметик типа RTV118Q или отечественный ВГО-1. Они выдерживают температуру до 260°С, но они дороговаты. Справится и обычный недорогой выдерживающий температуру до 180°С.

На всякий случай после ремонта прокипятите чайник пару раз для удаления возможных вредных веществ.
