Трехфазная схема распределительного щита — 5 вариантов

Содержание

  1. Видеоуроки по монтажу
  2. Отличие щитков
  3. Особенности электрического щита
  4. РЩ при однофазной нагрузке
  5. Порядок сборки
  6. Электрический щит учета электроэнергии 380В частного дома с розеткой 220В
  7. Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ
  8. Частный дом
  9. Выбор электромонтажного оборудования
  10. Особенности электрического щитка
  11. Что такое сила тока
  12. Для чего нужен щиток
  13. Какие бывают провода
  14. Что нужно установить в щитке
  15. Установка и замена щитка
  16. Схема сборки распределительного щитка в квартире и частном доме
  17. Компоновка распределительного щита
  18. Ввод
  19. Кухня
  20. Розетки комнат
  21. Санузел

Видеоуроки по монтажу

Если ознакомившись с предоставленной информацией вы все же не до конца поняли, как правильно собрать трехфазный щиток, советуем просмотреть видеоролики, в которых наглядно демонстрируется порядок сборки:

Вот и все, что хотелось рассказать вам о том, как собрать щит учета электроэнергии 380в своими руками. Как вы видите, выполнить подключение можно только при наличии определенных навыков, т.к. при сборке нужно учитывать множество нюансов, таких как равномерное распределение нагрузки и правильный выбор номинала автоматов.

Также рекомендуем прочитать:

380 провожу для подключения 9 кВт водонагревателя для отопления частного дома! От счётчика провожу только одну линию 220в т.к. менять всю проводку в доме, что бы равномерно распределить нагрузку на все 3 линии нет возможности! Большая ли будет «неравномерность нагрузки» при включении холодильника и чайника и как это повлияет на напряжение в доме?

Отличие щитков

В магазинах вы увидите большой разброс цен на модели электрических щитков похожих по внешнему виду. У вас будет желание сэкономить и купить электрощиток подешевле. Благодаря большому количеству китайских производителей, качество щита может быть очень низким. Чтобы снизить стоимость используют более дешевые материалы, небезопасные по составу и которые имеют защиты от возгорания.

При эксплуатации в квартире или частном доме, как правило, электрощит не подвергается воздействию осадков и перепадам температур. При установке электрощитка в неотапливаемых помещениях или на улице, электрический щиток может быстро потерять товарный вид. Если использован низкокачественный металл, то корпус покроется ржавчиной снаружи и внутри. Корпус потеряет герметичность , DIN рейка будет ржаветь от конденсата. Автоматические выключатели и УЗО нельзя эксплуатировать в таких условиях.

Низкокачественный пластик может потрескаться из-за перепада температур и воздействия солнца, теряется герметичность электрощитка. Если в герметичном электрощите IP68 установлен резиновый или силиконовый уплотнитель низкого качества, то со временем он потеряет свою эластичность. В результате он не будет защищать от попадания влаги внутрь.

Особенности электрического щита

Электрический щиток с автоматами представляет собой ящик из пластмассы или металла, в котором размещаются электроприборы. В обязательном порядке устанавливаются:

  • основной выключатель;
  • счётчик расхода электричества.

Входной автомат, равно как и счётчик, должен пломбироваться. Кроме перечисленных устройств, распределительный щит оборудуют автоматическими выключателями – они защищают домашнюю сеть.

В зависимости от способа крепления распределительные щиты делят на:

  • Накладные. Достоинство – простота установки.
  • Встраиваемые. Требуют создание ниши в стене. Положительная сторона – экономия пространства в помещении.

РЩ при однофазной нагрузке

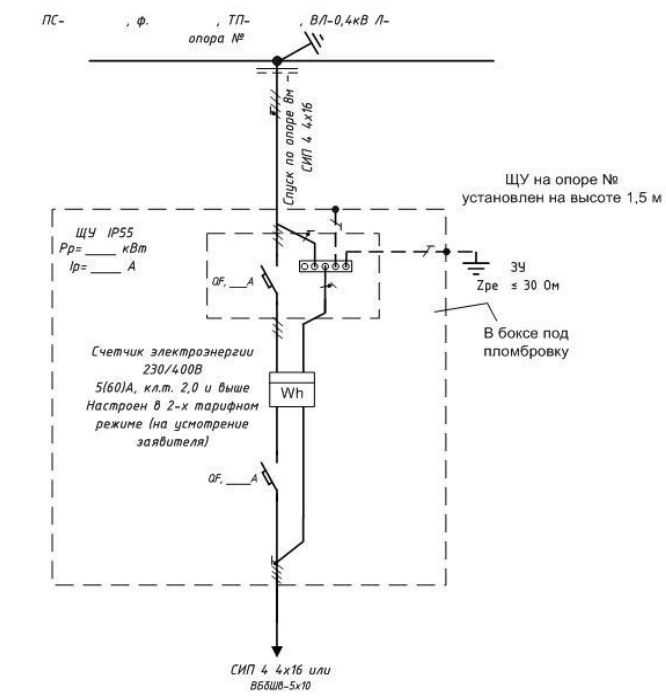

Наиболее простой схемой подключения дома или дачи будет при однофазной нагрузке. Достаточно проанализировать установленную нагрузку и распределить поровну по фазам. В этом случае в сети не будет перекоса фаз.

Разрешенная мощность для частного дома при напряжении на 380 В составляет 15 Квт, в этом случае схема распределительного щита на 15 Квт предлагается проектной документацией.

Однако, это только рекомендации, а подключение потребителей распределяет хозяин по своему усмотрению. От вводного бокса к распределительному щиту прокладывается пятижильный кабель.

Кроме фазных проводов заводятся нулевой и провод заземления. Монтаж щита производится цветными проводами сечением не менее 4 мм. Согласно ПЭУ нулевой провод должен быть обязательно синий или голубой, а провод заземления должен быть желто – зелёный.

Фазные провода могут иметь любые другие цвета. РЩ на 380 В в частном доме при подключении однофазной нагрузки получается достаточно простым, при этом распределительный щит имеет небольшие размеры. В котором монтируются однофазные автоматы и средства защиты УЗО.

К автоматам подключают распределенную нагрузку. Не рекомендуется подключать только освещение на один автомат или только розетки. Нагрузка должна быть распределена равномерно, чтобы исключить перекоса фаз.
В корпусе щита монтируют Din-рейку, на которой крепятся автоматы. Ниже монтируются нулевая и шина заземления. Такие электрические распределительные щиты устанавливают для небольшого дачного дома, если к даче подведено трёхфазное напряжение.

При этом нагрузку подключают к дифавтоматам по схеме:

  • Котёл и насосы подключают через автомат к первой фазе;
  • Розетки и свет на кухне ко второй;
  • Свет и розетки зала к третьей.

В случае этом нагрузка будет распределена по фазам относительно равномерно. Такие сборки очень удобны в плане срабатывания автомата. При возникновении аварийного отключения сразу понятно, где произошла неисправность.

Порядок сборки

После получения разрешения на подключение к трем фазам и технического условия, приступим к самостоятельной сборке щита. Ввод будет монтироваться в герметичном боксе, который нужно собрать на наружной стене частного дома или столбе. В нем установлен трехфазный счетчик и автоматический выключатель, как показано на фото ниже:

Возле ввода организовываем устройство заземления, согласно правилам. Вводной щит учета электроэнергии будет опломбирован и свободного доступа к нему не будет. Поэтому первым делом нужно самостоятельно собрать трехфазный распределительный щиток, распределив потребителей по своему желанию.

От вводного бокса к распределительному электрощиту заводится 5-жильный кабель L1; L2; L3; N; PE, или 4-х жильный L1; L2; L3; N при условии использования схемы заземления TN-C-S или организации еще одного устройства заземления возле щитка.

Для подключения трехфазного домашнего оборудования собрать щит нужно будет по следующей схеме:

Сборка щита учета на 380 вольт выполняется многожильным проводом, сечением не менее 4 мм с цветной изоляцией. Рекомендуемые цвета — L1 красный, L2 белый, L3 черный, N синий, PE желто-зеленый. Чтобы правильно собрать трехфазный щиток, нужно внимательно смотреть на защитные устройства, на которых нанесены отметки фаз для подключения проводов. На данной схеме представлены четырехполюсные защитные аппараты УЗО, с дополнительной клеммой N, в обычных автоматах эта клемма может отсутствовать. По очереди установленные в щитке на DIN-рейку устройства начинаем коммутировать, отмеряем провод от клеммы L1 до клеммы L1 следующего за ним устройства, с запасом 30%, для удобства монтажа и эксплуатации.

Такую операцию проводим со всеми клеммами, однако учтите, что заранее нарезать отрезки не рекомендуется, потому что в процессе сборки заметите, что длина отрезка L1 намного короче монтажного отрезка L3. Еще лучше собрать щит, используя монтажную трехфазную шину, которая сэкономит место и сведет к минимуму шансы что-то перепутать. Отдельно ставим нулевую шину и шину РЕ, которую обязательно соединяем с корпусом щитка учета электроэнергии.

Если же у вас в квартире либо доме нет мощного оборудования, нужно собрать щиток на 380в таким образом, чтобы каждая фаза была равномерно нагружена однофазными потребителями. Пример такой сборки трехфазного электрощита в частном доме вы можете увидеть ниже:

В данной схеме электрического щита фазы распределены на отдельную нагрузку, через однополюсные автоматы и дифференциальные выключатели. L1, L2 и L3 равномерно нагружены потребителями, согласно предварительно посчитанной предполагаемой нагрузке.

Не рекомендуется делать так — одна фаза на розетки, другая на освещение, третья на любые другие нужды, т.к

важно распределять нагрузку между L1, L2, L3. Если одна из фаз чрезмерно нагружена, происходит просадка напряжения на ней, в это же время на свободных происходит подъем напряжения

Это явления часто можно наблюдать в зимнее время, в жилом секторе. Если ваш сосед по фазе включил мощный потребитель, у вас в доме стали тускло светить лампы освещения, и холодильник натужно стал гудеть. Знайте это просадка вашей фазы. А в это же время у других соседей, запитанных от других фаз, начинают ярко светиться и взрываться лампы, перегорать техника, и даже может возникнуть пожар.

Что касается трехфазной нагрузки, для нее такой перекос будет фатальным. Чтобы этого не происходило, когда вы решите собрать щит, дополнительно установите реле контроля фаз и напряжения для трехфазной сети. Для однофазной сети выполняют подключение реле напряжения. Проконтролировать распределение нагрузки можно с помощью мультиметра с токовыми клещами, который показан на фото ниже.

Ну и последний вариант сборки щита учета электроэнергии на 380 вольт — смешанный, когда в домашней электросети присутствуют и трехфазные и однофазные потребители электроэнергии. В этом случае собрать электрощит нужно следующим образом:

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В

В данном схеме электрического щитка дополнительно стоит модульная розетка 220В (номер 7) с индивидуальным устройством защиты – дифавтоматом (номер 8), совмещающим в себе Автоматический выключатель и Устройство защитного отключения. Номинал УЗО должен быть выше, чем у защитного автомата, например 40А, ток утечки 100 или 300 мА.

Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ

Следуя этому примеру, где розетка защищена автоматическим выключателем дифференциального тока, вы сможете установить любое другое модульное оборудование, контакторы, трансформаторы и т. д. в щит учета электроэнергии, если будет такая необходимость.

Еще раз отмечу, что под каждой схемой есть ссылки, перейдя по которым вы сможете прочитать подробности, узнать использованное оборудование, задать вопросы.

В остальном же, здесь представлены основные варианты, которые применяются при подключении к электросети частных домов и садовых домиков. А самое главное, такие электрощиты успешно принимаются контролирующими органами и вводятся в эксплуатацию.

Частный дом

В частном доме может быть, как однофазная, так и трехфазная электросеть. В первом случае электрическая схема монтажа будет аналогична проекту для электроснабжения однокомнатной квартиры. Простейший вариант подключения щитка для жилого дома будет выглядеть так:

В этой схеме распределительного щита частного дома на 220 В на вводе стоит двухполюсный выключатель, далее подключен электросчетчик, после него – УЗО и группа однополюсных автоматических выключателей. Все довольно просто и в то же время по ГОСТ. Если к Вашему участку подведена трехфазная сеть, тогда принципиальная схема сборки щитка будет выглядеть иначе. В нее уже могут быть добавлены потребители из пристроек – гаража, хозблока либо даже бани. Щиток, конечно же, будет большим и с множеством разветвлений, поэтому для примера мы подыскали довольно подходящий вариант.

Схема распределительно щита частного дома на 380 В, с использованием УЗО:

К этой электросхеме хотелось бы добавить небольшое описание:

  1. Для гаражного электроснабжения отведена отдельная линия, защищенная устройством защитного отключения. Остальные два автомата устанавливаются на группу розеток и освещения гаража .
  2. Если в доме есть трехфазные потребители электроэнергии, их лучше подключить через трехфазный автомат и четырехполюсное УЗО, как показано в примере выше. Если же трехфазных электроприборов нет, можете воспользоваться проектом, предоставленным ниже.

Последние 2 схемы распределительного щита на 380 Вольт могут использоваться не только для электроснабжения индивидуального жилого дома, но и для питания просторного загородного коттеджа! Рекомендуем также просмотреть статью о том, как провести электропроводку в доме.

Здравствуйте. Хочу провести электрика в доме на даче. На столбе весит расп.щит с опломбированным автоматом на 25 А, потом щетчик и снова автомат на 25 А. Хочу завести свет в дом и собрать щиток. Но вот теперь не знаю какие автоматы и УЗО на входе ставить в щитке в доме. У вас автомат на 40 А и УЗО на 40 А и 30 ма. Как будет это сочетаться с моими автоматами на 25А. И какой провод использовать, ВВГ 3×4 или 3×6?

Здравствуйте! Ставить автоматы в доме номиналом больше 25 ампер неимеет смысла,кабель ВВГ 3*4 с хорошим запасом, его и ставьте.

На одной из ваших схем, после счетчика стоит узо-д. На 20 ампер. Если я правильно понимаю Д это категория узо. Данная категория используется для заводов, цехов и т.д. для квартир она не рекамендуется. так как эта категория. Предназначена для больших токовых нагрузок в пиковый момент, тоесть. При запуске двигателей. До их нормальной работы. Так как при запуске двигатель потребляет в несколько раз больше силы тока нежели при его нормальной раблте

Выбор электромонтажного оборудования

Перед началом монтажа нужно купить сам электрощит и все электромонтажные установки и устройства, которые будут составлять его наполнение. Следует учитывать, что каждый предмет занимает определенное количество монтажных мест на DIN-рейке – металлической планке шириной 3,5 см. В одном боксе может располагаться и одна, и несколько DIN-реек.

Под одним «монтажным местом» учитывается отрезок на профиле длиной 1,75 см – модуль. В паспорте электрощитка обязательно указывается, на какое количество модулей он рассчитан.

На одной DIN-рейке зафиксированы три устройства: первые два занимают по 3 модуля, третье – один модуль. Оставлять места между расположенными рядом устройствами для экономии места не рекомендуется

Перед выбором щита следует сложить количество всех модулей, а затем к полученной сумме прибавить несколько мест, которые могут пригодиться в будущем. Для примера подсчитаем, какой ящик необходим для 1-комнатной квартиры.

По схеме определяем, какое количество модулей занимает каждое их устройств: 4-полюсной автомат на входе – 4 места, счетчик – 6, АВДТ – 2 х 2, автоматы – 4. В результате получается 18 модулей

Для 18-20 мест подойдет электрощиток на 24 модуля. Но если квартира большая, а в дальнейшем планируется покупка нового оборудования, монтаж теплого пола или ремонт с заменой проводки, то лучше приобрести бокс на 36 мест.

Если хотите упростить дальнейшие работы, сделать защиту сети максимальной, а расположение модулей удобным, постарайтесь выбрать щиток с полной комплектацией, а это:

  • съемная рамка с DIN-рейками;
  • отверстия для ввода и держатели для крепления кабелей;
  • две шины, рабочего и защитного нуля – с подставками и местами установки;
  • набор креплений для монтажа;
  • органайзеры для проводов.

Щиты бывают металлические и пластиковые, встраиваемые и навесные.

Рассмотрим, чем они отличаются принципиально.

Опытные электромонтажники рекомендуют работать с одним магазином. Преимущества покупки у крупного поставщика состоят в большом ассортименте товара и гарантии получения оригинальной продукции, а не подделки. Поэтому лучше и щит, и остальную электромонтажную продукцию приобретать в одном месте.

Кроме прибора учета и защитных устройств потребуются:

  • гребенки на несколько полюсов с торцевыми заглушками – для соединения модулей между собой, упрощения монтажа и экономии места;
  • 2-3 метра провода ПВ1 с сечением, как у входного кабеля, и цветовой маркировкой изоляции;
  • нулевые шинки или кросс-модули для групповых УЗО;
  • хомутики и стяжки для организации проводников;
  • ограничители для DIN-реек;
  • заглушки для маскировки свободных мест.

Если позволяют финансовые возможности, то лучше подбирать оборудование одного проверенного производителя – Hager, ABB, Legrand, Schneider Electric. Устройства одной марки легче монтировать, да и выглядеть щит будет намного эстетичнее.

Особенности электрического щитка

Часто ремонт в доме надо совмещать с ремонтом электрической проводки. Если делать ее с большим запасом прочности, то это в конечном итоге может быть причиной пожара.

Если же наоборот, сделать ее маловыносливой к нагрузкам, то на электрическом щитке в частном доме придется постоянно менять пробки. Поэтому и щиток, и проводка должны быть тщательно рассчитаны под силу тока и напряжение.

Что такое сила тока

Любой электроприбор имеет указатель с силой тока и потребляемой мощностью. Если на нем нет значений силы тока, а есть только потребляемая мощность и напряжение, то надо мощность поделить на значение напряжения.

При расчете электрического щитка в частном доме надо выходить именно из силы тока. Максимальное значение силы тока в квартире определяется как сумма потребляемых мощностей всех включенных приборов, деленная на напряжение 220 Вольт. Если проводку рассчитать на малую силу тока, то при небольшой нагрузке они могут сгореть.

Необходимо рассчитывать не номинальную, а пиковую нагрузку, потому что в любой квартире иногда включают пылесос, утюг. Так, например, если в комнате постоянно включен компьютер 400 Вт, лампа 100 Вт, настольная лампа 75 Вт, телевизор 150 Вт, а также «блуждающая нагрузка» обогревателя 2 кВт, пылесоса 1,8 кВт, то пиковое потребление комнаты составит 5,5 кВт или же 25 ампер.

Для чего нужен щиток

Многие владельцы домов не знают, для чего нужен электрический щиток. Его главное предназначение – защита от перегрузок сети, которые могу вызвать пожар.

Если проводка имеет низкое поперечное сечение, то при больших нагрузках она может не выдержать и загореться. Если на электрическом щитке будут стоять завышенные автоматы, то если в доме на длительное время будут включены приборы высокой мощности, то розетки могут выгореть.

Если завысить сечение проводки, то квартира, по сути, также останется без защиты: автоматы могут не среагировать на высокие параметры нагрузки. Словом, щиток должен иметь оптимально подобранные пробки, которые должны совпадать и с потребляемой мощностью, и с сечение проводки.

Какие бывают провода

К щитку подсоединяются стандартные провода. Медная проводка имеет четыре стандартных типа сечения – от 1,5 мм 2 до 6 мм 2. Допустимая сила тока самого тонкого провода – 15 ампер, самого толстого – 34 ампер. Алюминиевый провод должен иметь гораздо большее поперечное сечение. Мягкие кабеля использовать не рекомендуется, так как могут быть проблемы с безопасностью проводки.

Будьте осторожны: щитки в частном доме и розетки не подходят на провода меньше, чем полтора кв. мм. Не нужно брать также автоматы меньше, чем 10 ампер.

Что нужно установить в щитке

В щитке необходимо предусмотреть разделение проводки на несколько линий. Если в доме будет одна линия, то в случае аварии весь дом будет обесточен. При делении проводки на несколько частей легче будет определить место аварии.

В электрический щиток в частном доме нужно устанавливать несколько автоматов. Например, для каждой комнаты надо установить отдельный автомат. Идеально, чтобы и на освещение также был автомат. На автоматы питание приходит через один большой автомат. Это надо для того, чтобы можно было оперативно обесточить всю комнату. Автомат нумеруется в положении слева направо.

Установка и замена щитка

Вы можете установить электрический щиток самостоятельно. Самая простая процедура в этом случае – замена автоматов.

На щитке видно счетчик, а также пакетный выключатель и автоматы. Пакетный выключатель имеет вид устройства с четырьмя контактами и рукояткой поворотного типа. С магистральных электропроводов на щиток приходит фаза и ноль.

Перед заменой автоматов необходимо проверить их номинал и купить такой же. Ни в коем случае не надо устанавливать автомат большего номинала, так как это приводит к авариям, если на один автомат включить одновременно много мощных приборов.

Замена автоматов делается при полностью отключенном пакетном выключателе. Однако при этом надо быть осторожным, иначе при неверном движении можно остаться без света. Помните о том, что пакетный выключатель самостоятельно нельзя отремонтировать или установить. Для этого надо вызывать квалифицированного электрика.

Если при установке автоматов происходит короткое замыкание, то нужно проверить состояние изоляции проводов и в случае необходимости заменить ее с помощью изоленты.

Пластиковые корпуса для электрического щитка можно купить в магазине. Как правило, они имеют уже готовую DIN-рейку. В комплектность товара входят также колодки для заземления и ноль. Корпуса с пластиковыми рейками покупать не стоит, так как они ломаются и не обеспечивают нужной безопасности.

(Ещё нет голосов)

Комментариев пока нет!

Схема сборки распределительного щитка в квартире и частном доме

16.06.2015 7 комментариев 38 499 просмотров

Чтобы электропроводка была безопасной, удобной в обслуживании и к тому же способной выдержать нагрузку от всех электроприборов жилья, необходимо правильно подойти к составлению монтажной схемы распределительного щита. На этом проекте должна быть обозначена вся иерархия автоматических выключателей и УЗО, вплоть до розеточной группы. Помимо этого, на всей защитной автоматике должен быть указан номинал, а также класс защиты. Далее мы предоставим читателям сайта Сам Электрик наглядные схемы распределительного щита в частном доме, квартире и коттедже.

Итак, если квартира старой постройки и, к тому же, однокомнатная (к примеру, хрущевка), тогда проект расключения электропроводки будет выглядеть следующим образом:

Как Вы видите, в данной схеме подключения распред щитка нет PE шины, т.к. в старых хрущевках заземление отсутствует. Что касается элементов электросхемы, она состоит из двухполюсного автоматического выключателя, счетчика электроэнергии (Меркурий 201 ), УЗО и групповых «пакетников». Один автомат обслуживает группу освещения, второй — розетки, ну и третий – стиральную машину. Если же у Вас присутствует контур заземления, тогда электрическая схема сборки распределительного щита в квартире будет выглядеть так:

Пунктиром (1) обозначен корпус распределительного щита, (2) и (3) это нулевая и заземляющая шина. Четвертый элемент проекта – гребенка, которая соединяет автоматические выключатели. (5) – однофазное УЗО на 40 Ампер и ток утечки 30 мА, ну а (6) – групповые автоматы (3 по 16 Ампер и 1 на 25, для подключения варочной панели ). На вводе установлен однополюсный автоматический выключатель, номиналом 40 Ампер. Самый нижний ряд электросхемы состоит из квартирных потребителей – группы освещения, розеток и мощных электроприборов (в нашем случае плиты).

Ну и бывают еще просторные квартиры с электрическим отоплением и группой мощных потребителей электроэнергии. В этом случае электросхема вводно-распределительного щитка будет более серьезной и по количеству автоматов не уступающей частному дому. Итак, к Вашему вниманию схема распределительного щита для квартиры улучшенной планировки:

При таком количестве потребителей электричества должна быть трехфазная сеть (380в) и на вводе, соответственно, трехполюсный автоматический выключатель на 63 Ампера. В остальном, дальше идет УЗО на 40 Ампер, группа автоматов на 16 и 25 Ампер (в зависимости от предназначения), ну и отдельное устройство защитного отключения для электропроводки в ванной комнате. с током утечки на 10 мА.

Ориентируясь на предоставленные схемы подключения квартирного щитка, спроектируйте свой вариант и переходите к электромонтажным работам! О том, как собрать распределительный щит своими руками. мы уже рассказывали!

Компоновка распределительного щита

Я уже подробно рассматривал основные принципы компоновки при проектировании и сборке распределительных щитов. В рассматриваемом электрощите принята компоновка (т.е. расположение устройств внутри самого электрощита) в ряд по группам.

Ввод

На первой DIN-рейке на вводе распределительного щита установлен выключатель нагрузки и реле контроля напряжения.

Выключатель нагрузки позволяет при необходимости полностью обесточить весь электрический щит для проведения работ по ремонту или обслуживанию как распределительного щита, так и всей квартирной электропроводки в целом.

Реле контроля напряжения ZUBR обеспечивает защиту домашней электросети от скачков и перепадов напряжения в питающей сети, а также защиту от обрыва нуля.

Позже, по мере финансовых возможностей и покупке оборудования для слаботочной сети, заказчик добавит сюда как автоматический выключатель для слаботочного щита, так и другие устройства, которые пока только обдумываются.

Кухня

На второй DIN-рейке установлено групповое УЗО кухни, а после него автоматические выключатели для потребителей кухни:

— электро-духовка;

— розетки кухни;

— кондиционер кухни.

Розетки комнат

На третьей DIN-рейке смонтировано групповое УЗО розеточных групп, далее автоматические выключатели по комнатам:

— розетки комнат;

— два кондиционера;

— освещение квартиры.

Санузел

На последней DIN-рейке находится групповое УЗО санузла, далее после него:

— стиральная машина;

— свет туалета и ванной.

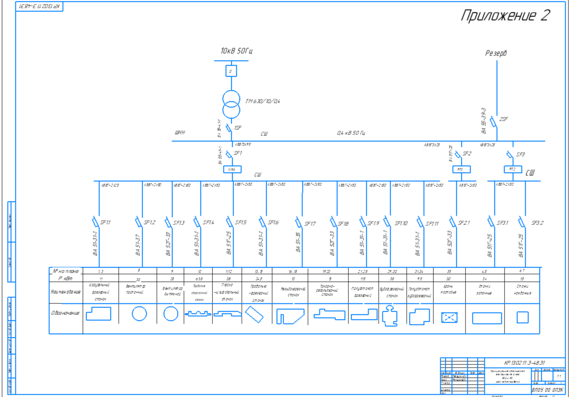

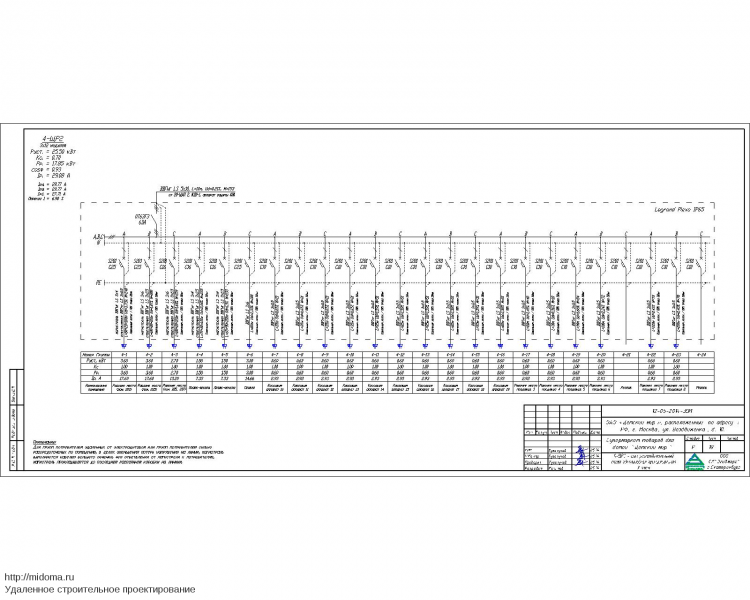

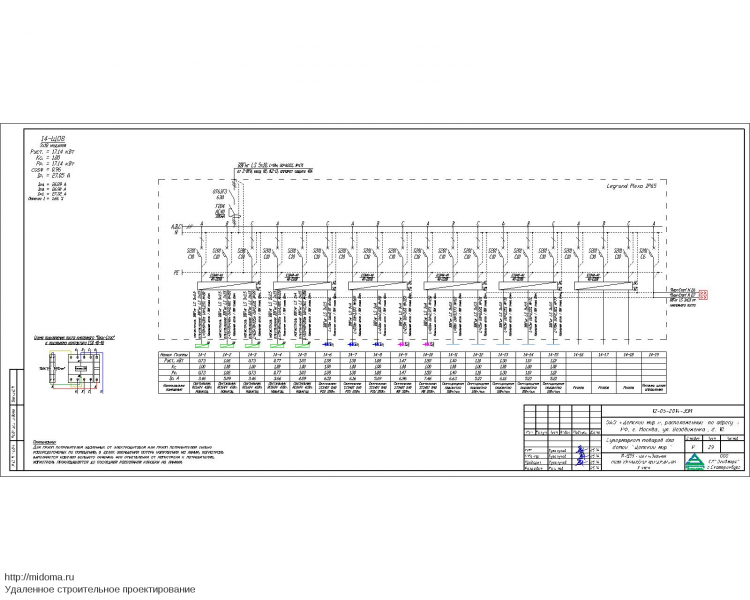

Однолинейная схема распределительного щита

Главная / Советы электрика / Схемы распределительных щитов

Содержание

  • 1 Схема распределительного щитка
  • 2 Схема распределительного щитка

Схема распределительного щитка

Однолинейная схема распределительного щита. Электричество, прежде чем оказаться в ваших проводах проходит через несколько распределителей и линий электропередач. Кроме доставки электричества в ваш дом, его еще нужно преобразовать специальным трансформатором в напряжение 220 или 380 — помните эти маленькие гудящие постройки во дворе? Трансформаторные будки как раз и занимаются преобразованием напряжения.

И уже из этой трансформаторной будки электроэнергия подключается к дому и распределяется по этажам и квартирам. Распределительный щиток производит соединение с домом, в нем стоят защитные устройства, которые должны предохранять цепь от перегрузки, обеспечивать основную защиту от удара молнии и подобные. Таких устройств там находится много потому, как подключение подъездов также распределено. Из защитных устройств в щиток устанавливают УЗИП (от молний), УЗО (для аварийного отключения в случае перегрузок напряжения), автоматы (от коротких замыканий).

Щиток в вашей квартире принимает на себя значительно меньшую нагрузку, чем распределитель дома, соответственно и оборудование на каждом уровне распределителей установлено и изготовлено по-разному с применением различных материалов. Цепь в щитке не замыкается изначально. Только после подключения к линии приборов цепь замыкается. Чем больше приборов включено одновременно, тем с большей мощностью необходимо справляться распределителям. Поэтому защита распределительных щитков важная задача.

Схема распределительно

го щитка

В зависимости от уровня распределителя изменяются размеры и применяемое оборудование. Пластиковая крышка и корпус применяются только на низкоуровневом щите, для распределителей же высокого уровня или же расположенных на открытом пространстве требования усложняются. Если распределитель на улице, корпус обязательно должен быть выполнен из металла, и иметь уровень влаго- и пыле- стойкости никак не ниже IP54. Ipхх — это такой международный стандарт, где хх — цифровое обозначение уровня устойчивости к проникновению влаги и пыли.

Этот стандарт применяется во многих областях, вы могли встречать его, например, у водостойких телефонов. Возвращаясь к распределителям, если это общедомовой щиток, то в нем расположены, кроме всего прочего, энергосчетчики, которые рассчитывают стоимость общедомового потребления и общий уровень расходования на единицу времени.

Кстати, сравнив показания, коммунальные службы могут легко поймать вора электроэнергии. Если дом находится в сельской местности и его стены деревянные, то распределительный щиток должен располагаться с наружной стороны стены.

В квартирах щитки стали часто помещать внутрь квартиры в пластиковых корпусах. При этом, энергосчетчики могут находиться как на лестничной клетке, так и в квартире. Для таких счетчиков и их начинке необходимо получение сертификата соответствия установленным нормам. Если говорить о начинке, то всего пару лет назад покупать стоило только зарубежные счетчики и автоматы, однако, уже сейчас разница между отечественными и зарубежными производителями чаще всего сводится к внешнему виду.

Распределительный щиток 2015-08-27

Как найти подходящий размер кабеля и провода? Метрические и имперские системы

Следующее пошаговое руководство покажет вам, как найти правильный размер кабеля и провода или любого другого проводника для установки электропроводки с примерами решений (как в британской, так и в английской системе и системе СИ, т. е. имперской и метрической системе). соответственно).

Имейте в виду, что очень важно правильно выбрать размер провода при выборе размера провода для электроустановок. Несоответствующий размер провода для больших нагрузок с высоким током может создать хаос, который приведет к выходу из строя электрооборудования, опасному пожару и серьезным травмам.

Содержание

Падение напряжения в кабелях

Мы знаем, что все проводники, провода и кабели (кроме сверхпроводников) имеют определенное сопротивление.

Это сопротивление прямо пропорционально длине и обратно пропорционально диаметру проводника, т.е. , в этом проводнике происходит падение напряжения. Как правило, падением напряжения можно пренебречь для проводов небольшой длины, но в случае проводов меньшего диаметра и большой длины мы должны учитывать значительные падения напряжения для правильной установки проводки и управления нагрузкой в ​​будущем.

В соответствии с правилом IEEE B-23 , в любой точке между клеммой питания и установкой, Падение напряжения не должно превышать 2,5% от обеспечиваемого (питающего) напряжения .

Related Posts :

  • Как найти правильный размер автоматического выключателя? Калькулятор выключателя и примеры
  • Как определить напряжение и силу тока выключателя, вилки, розетки и розетки
  • Как рассчитать размер кабеля для двигателей LT и HT?

Пример:

Если напряжение питания составляет 220 В переменного тока, то значение допустимого падения напряжения должно быть;

  • Допустимое падение напряжения = 220 x (2,5/100) = 5,5 В

Аналогично, если напряжение питания составляет 120 В переменного тока, допустимое падение напряжения должно быть не более 3 В (120 В x 2,5%).

В цепях электропроводки падение напряжения также происходит от распределительного щита к различным подцепям и конечным подцепям, но для подцепей и конечных подцепей значение падения напряжения должно составлять половину допустимого падения напряжения (т. е. 2,75 В). 5,5 В, как рассчитано выше)

Обычно падение напряжения в таблицах описывается в Ампер на метр (А/м) например. каково будет падение напряжения в кабеле длиной один метр, по которому течет ток в один ампер?

Существует два метода определения падение напряжения в кабеле , о котором мы поговорим ниже.

В SI ( Международная система и метрическая система ) падение напряжения описывается как ампер на метр (А/м) .

В FPS (система футо-фунтов) падение напряжения описывается исходя из длины, которая составляет 100 футов.

  • Обновление : Теперь вы также можете использовать следующие электрические калькуляторы, чтобы найти Падение напряжения и размер провода в американском калибре проводов 9системы 0018.
  1. Калькулятор размеров электрических проводов и кабелей (медь и алюминий)
  2. Калькулятор размеров проводов и кабелей в AWG
  3. Калькулятор падения напряжения в проводах и кабелях

Таблицы и диаграммы для правильного сечения кабелей и проводов

Ниже приведены важные таблицы, которым вы должны следовать, чтобы определить правильный размер кабеля для монтажа электропроводки.

Нажмите на изображение, чтобы увеличить

Нажмите на изображение, чтобы увеличить

Нажмите на изображение, чтобы увеличить

Нажмите на изображение, чтобы увеличить

Как найти падение напряжения в кабеле?

Чтобы найти падение напряжения в кабеле, выполните простые действия, указанные ниже.

  • Прежде всего, найдите максимально допустимое падение напряжения.
  • Теперь найдите ток нагрузки.
  • Теперь в соответствии с током нагрузки выберите соответствующий кабель (чей номинальный ток должен быть ближайшим к расчетному току нагрузки) из таблицы 1.
  • Из таблицы 1 найдите падение напряжения в метрах или 100 футах (какую систему вы предпочитаете) в соответствии с ее номинальным током.

(Сохраняйте спокойствие 🙂 Мы будем использовать как методы, так и системы для определения падения напряжения (в метрах и 100 футах) в нашем решенном примере для всей проводки электроустановки).

  • Теперь рассчитайте падение напряжения для фактической длины электропроводки в соответствии с ее номинальным током с помощью по формулам .

(Фактическая длина цепи x падение напряжения на 1 м) /100 ===> чтобы найти падение напряжения на метр.
(Фактическая длина цепи x падение напряжения на расстоянии 100 футов) /100 ===> чтобы найти падение напряжения на расстоянии 100 футов.

  • Теперь умножьте рассчитанное значение падения напряжения на коэффициент нагрузки где;

Коэффициент нагрузки = Ток нагрузки, потребляемый кабелем/ Номинальный ток кабеля, указанный в таблице.

  • Это значение падения напряжения в кабелях при протекании по ним тока нагрузки.
  • Если расчетное значение падения напряжения меньше значения, рассчитанного на шаге (1) (Максимально допустимое падение напряжения), то сечение выбранного кабеля является правильным
  • Если расчетное значение падения напряжения больше, чем значение, рассчитанное в шаге (1) (Максимально допустимое падение напряжения), рассчитать падение напряжения для следующего (большего по сечению) кабеля и так далее, пока рассчитанное значение падения напряжения не станет равным меньше максимально допустимого падения напряжения, рассчитанного на шаге (1).

Похожие сообщения:

  • Как определить размер заземляющего проводника, заземляющего провода и заземляющих электродов?
  • Как сделать электрическое заземление? – Методы и типы заземления и заземления (шаг за шагом)
  • Как управлять одной лампой из двух или трех мест?

Как определить правильный размер кабеля и провода для заданной нагрузки?

Ниже приведены решенные примеры, показывающие, как найти правильный размер кабеля для заданной нагрузки.

Сечение кабеля для данной нагрузки можно найти с помощью различных таблиц, но следует помнить и соблюдать правила падения напряжения.

При определении сечения кабеля для заданной нагрузки учитывают следующие правила.

Для данной нагрузки, кроме известного значения тока, должно быть 20% дополнительного запаса тока для дополнительных, будущих или аварийных нужд.

От счетчика электроэнергии к распределительному щиту, падение напряжения должно быть 1,25% и для конечной подсхемы падение напряжения не должно превышать 2,5% от напряжения питания.

Учитывайте изменение температуры, при необходимости используйте температурный коэффициент (Таблица 3)

Также учитывайте коэффициент нагрузки при определении размера кабеля

При определении размера кабеля учитывайте систему электропроводки, т.е. в открытой системе электропроводки , температура будет низкой, но в кабелепроводе температура повышается из-за отсутствия воздуха.

  • Примечание. Учитывайте фактор разнообразия при установке электропроводки при выборе правильного сечения кабеля для электропроводки

Related Posts:

  • Как рассчитать номинал резистора для светодиодов (с разными типами схем светодиодов)
  • Как найти неисправности в кабелях? Неисправности кабеля, типы и причины
  • Почему коаксиальные кабели имеют высокую степень изоляции?

Решенные примеры правильного размера провода и кабеля

Ниже приведены примеры определения правильного размера кабеля для монтажа электропроводки, которые облегчат понимание метода «как определить правильный размер кабеля для заданная нагрузка».

Пример 1 …

(имперская, британская или английская система)

Для прокладки электропроводки в здании общая нагрузка составляет 4,5 кВт, а общая длина кабеля от счетчика электроэнергии до распределительного щита вспомогательной цепи составляет 35 футов. Напряжение питания 220 В, температура 40°C (104°F). Найдите наиболее подходящий размер кабеля от счетчика электроэнергии к подцепи, если проводка проложена в кабелепроводах.

Решение:-

  • Общая нагрузка = 4,5 кВт = 4,5 x 1000 Вт = 4500 Вт
  • 20% дополнительная нагрузка = 4500 x (20/100) = 900 Вт
  • Общая нагрузка = 4500 Вт + 900 Вт = 5400 Вт
  • Общий ток = I = P/V = 5400 Вт / 220 В = 24,5 А

Теперь выберите сечение кабеля для тока нагрузки 24,5 А (из таблицы 1), которое составляет 7/0,036 (28 ампер). Это означает, что мы можем использовать кабель 7/0,036 в соответствии с таблицей 1.

Теперь проверьте выбранный кабель (7/0,036) с температурным коэффициентом в таблице 3, таким образом, температурный коэффициент равен 0,9.4 (в таблице 3) при 40°C (104°F) и пропускной способности по току (7/0,036) составляет 28А, следовательно, допустимая по току этого кабеля при 40°C (104°F) будет;

Номинальный ток для 40°C (104°F) = 28 x 0,94 = 26,32 А.

Поскольку расчетное значение ( 26,32 А ) при 40°C ( 104°F ) меньше, чем допустимая нагрузка по току кабеля (7/0,036), которая составляет 28A , поэтому этот размер кабеля ( 7/0,036 ) также подходит по температуре.

Теперь найдите падение напряжения на 100 футов для этого (7/0,036) кабеля из таблицы 4 , которая равна 7V , Но в нашем случае длина кабеля составляет 35 футов. Следовательно, падение напряжения для кабеля длиной 35 футов будет равно;

Фактическое падение напряжения на расстоянии 35 футов = (7 x 35/100) x (24,5/28) = 2,1 В

Допустимое падение напряжения = (2,5 x 220)/100 = 5,5 В

Здесь Фактическое падение напряжения (2,1 В) меньше максимально допустимого падения напряжения 5,5 В. Следовательно, подходящий и наиболее подходящий размер кабеля составляет (7/0,036) для данной нагрузки для установки электропроводки.

  • Сообщение по теме: Как подключить автоматический и ручной переключатели и переключатели? (1 и 3 фазы)
Пример 2 …

(СИ / Метрическая / Десятичная система)

Какой тип и размер кабеля подходит для данной ситуации

  • Нагрузка = 5,8 кВт
  • Вольт = 230В АВ
  • Длина контура = 35 метров
  • Температура = 35°C (95°F)

Решение:-

Нагрузка = 5,8 кВт = 5800 Вт

напряжение = 230V

Ток = I = P/V = 5800/230 = 25,2A

20%.

Общий ток нагрузки = 25,2 А + 5 А = 30,2 А

Теперь выберите размер кабеля для тока нагрузки 30,2 А (из таблицы 1), что составляет 7/1,04 (31 ампер). Это означает, что мы можем использовать кабель 7/0,036 в соответствии с таблицей 1 .

Теперь проверьте выбранный кабель (7/1,04) с температурным коэффициентом в Таблице 3, таким образом, температурный коэффициент равен 0,9.7 (в таблице 3) при 35°C (95°F) и допустимой нагрузке по току (7/1,04) составляет 31 А, следовательно, допустимая по току этого кабеля при 40°C (104°F) будет;

Номинальный ток для 35°C (95°F) = 31 x 0,97 = 30 А.

Поскольку расчетное значение (30 А) при 35°C (95°F) меньше, чем допустимая нагрузка по току кабеля (7/1,04), которая составляет 31 А, следовательно, этот размер кабеля (7/1,04) также подходит по температуре.

Теперь найдите падение напряжения на амперметр для этого (7/1,04) кабеля из (Таблица 5), которое составляет 7 мВ. Но в нашем случае длина кабеля составляет 35 метров. Следовательно, падение напряжения для 35-метрового кабеля составит:

Фактическое падение напряжения для 35meter =

= MV x I x L

= (7/1000) x 30 × 35 = 7,6 В

и Допустимое выпадение напряжения = (2,5 x 2003 и Допустимо )/100 = 5,75 В

Здесь фактическое падение напряжения (7,35 В) больше, чем максимально допустимое падение напряжения 5,75 В. Следовательно, это не подходящий размер кабеля для данной нагрузки. Поэтому мы выберем следующий размер выбранного кабеля (7/1,04), который равен 7/1,35, и снова найдем падение напряжения.

Согласно таблице (5) номинальный ток 7/1,35 составляет 40 ампер, а падение напряжения на амперметр составляет 4,1 мВ (см. таблицу (5)). Следовательно, фактическое падение напряжения для 35-метрового кабеля будет равно;

Фактическое падение напряжения на 35 м =

= мВ x I x L

(4,1/1000) x 40×35 = 7,35 В = 5,74 В

3 допустимое падение напряжения. Так что это наиболее подходящий и подходящий кабель или провод размером .

Похожие сообщения:

  • Как подключить портативный генератор к домашней сети — 4 метода
  • Как подключить автоматический ИБП/инвертор к домашней системе электроснабжения?

Пример 3

В здании подключены следующие нагрузки:-

Подцепь 1

  • по 2 лампы по 1003 Вт и 9000 Вт
  • 4 вентилятора по 80 Вт
  • 2 телевизора по 120 Вт

Подсхема 2

  • 6 ламп по 80 Вт и
  • 5 розеток по 100 Вт
  • 4 лампы по 800 Вт

Если напряжение питания составляет 230 В переменного тока, то рассчитать ток цепи и Размер кабеля для каждой подсхемы ?

Решение:-

Суммарная нагрузка подцепи 1

= (2 x 1000) + (4 x 80) + (2×120)

= 2000 Вт + 320 Вт = 5 9

Ток для подконтура 1 = I = P/V = 2560/230 = 11,1 А

Общая нагрузка подконтура 2

= (6 x 80) + (5 x 100) + ( 4 x 800)

= 480Вт + 500Вт + 3200Вт= 4180Вт

Ток для подцепи 2 = I = P/V = 4180/230 = 18. 1A

9 Кабель

, рекомендуется для подцепи

1 = 3/0,029 ” ( 13 А ) или 1/1,38 мм ( 13 А )

Кабель, рекомендуемый для подцепи 2 = 7/0,029 ” ( 21 А ) или 7/0,85 мм (24 А)

A + 18,1 A = 29,27 A

So кабель, рекомендуемый для главной цепи = 7/0,044″ (34 А) или 7/1,04 мм 2 Родственные: 90s (31 А 9001) 9001

  • Таблица американского калибра проводов «AWG» — размер провода и токовая нагрузка Таблица
  • Калькулятор американского калибра проводов (AWG) – таблица и таблица размеров AWG
  • Калькулятор стандартного калибра проводов «SWG» — таблица и таблица размеров SWG

Пример 4

Трехфазный асинхронный двигатель с короткозамкнутым ротором мощностью 10 л. с. (7,46 кВт) непрерывного действия с пуском по схеме звезда-треугольник подключается к источнику питания 400 В тремя одножильными кабелями из ПВХ, проложенными в кабелепроводе на расстоянии 76,2 м (250 футов). вдали от платы плавких предохранителей. Его полный ток нагрузки составляет 19A. Средняя летняя температура в электропроводке составляет 35°C (95°F). Рассчитать размер кабеля для двигателя?

Решение:-

  • Нагрузка двигателя = 10 л.с. = 10 x 746 = 7460 Вт *(1 л.с. = 746 Вт)
  • Напряжение питания = 400 В (3 фазы)
  • Длина кабеля = 250 футов (76,2 м)
  • Ток полной нагрузки двигателя = 19 А
  • Температурный коэффициент для 35°C (95°F) = 0,97 (из таблицы 3)

Теперь выберите размер кабеля для тока двигателя при полной нагрузке 19 А (из таблицы 4), который составляет 7/0,36 дюйма (23 ампера) *(помните, что это 3-фазная система, т. е. 3-жильный кабель) и напряжение падение составляет 5,3 В на 100 футов. Это означает, что мы можем использовать кабель 7/0,036 согласно таблице (4).

Теперь проверьте выбранный кабель (7/0,036) с температурным коэффициентом в таблице (3), таким образом, температурный коэффициент составляет 0,97 (в таблице 3) при 35°C (95°F) и токовой нагрузке (7/0,036). ») составляет 23 ампера, следовательно, допустимая нагрузка по току этого кабеля при 40°C (104°F) будет:

Номинальный ток для 40°C (104°F) = 23 x 0,97 = 22,31 А.

Поскольку расчетное значение (22,31 А) при 35°C (95°F) меньше, чем допустимая нагрузка по току (7/0,036) кабеля, которая составляет 23 А, поэтому этот размер кабеля (7/0,036) подходит и по температуре.

Коэффициент нагрузки = 19/23 = 0,826

Теперь найдите падение напряжения на 100 футов для этого (7/0,036) кабеля из таблицы (4), которое составляет 5,3 В. Но в нашем случае длина кабеля составляет 250 В. ноги. Следовательно, падение напряжения для кабеля длиной 250 футов будет равно;

Фактическое снижение напряжения для 250feet = (5,3 x 250/100) x 0,826 = 10,94 В

и максимум Допустимое напряжение = (2,5/100) x 400V = 10V

ЗДЕСЬ Падение напряжения (10,94 В) больше, чем максимально допустимое падение напряжения 10 В. Следовательно, это не подходящий размер кабеля для данной нагрузки. Поэтому мы выберем следующий размер выбранного кабеля (7/0,036), который равен 7/0,044, и снова найдем падение напряжения. Согласно таблице (4) номинальный ток 7/0,044 составляет 28 ампер, а падение напряжения на каждые 100 футов составляет 4,1 В (см. таблицу 4). Следовательно, фактическое падение напряжения для кабеля длиной 250 футов будет равно;

Фактическое падение напряжения на 250 футов =

= Падение напряжения на 100 футов x длина кабеля x коэффициент нагрузки = (2,5/100) x 400 В= 10 В

Фактическое падение напряжения меньше максимально допустимого падения напряжения. Таким образом, это наиболее подходящий и подходящий размер кабеля для монтажа электропроводки в данной ситуации.

Таблица размеров проводов NEC 310.15(B)(16) (ранее Таблица 310.16) и Таблица

NEC (Национальный электротехнический кодекс) Таблица 310.15(B)(16) (ранее Таблица 310.16) – 310.60 – СТАТЬЯ 310 – Проводники для общей проводки и допустимая сила тока проводников и размеры проводов на основе AWG (американский калибр проводов).

310.60               СТАТЬЯ 310 — ПРОВОДНИКИ ДЛЯ ОБЩЕЙ ЭЛЕКТРОПРОВОДКИ
Таблица 310.15(B)(16) (ранее Таблица 310.16) Допустимая сила тока изолированных проводников с номинальным напряжением до 2000 В включительно, от 60°C до 90°C (от 140°F до 194°F), не более трех токонесущих проводников в кабелепроводе, кабеле или земле (непосредственно закопанных), при температуре окружающей среды 30°C (86°F)*
Размер AWG или kcmil Номинальная температура проводника [см. Таблицу 310.104(A)] Размер AWG или kcmil
60°C (140°F) 75°С (167°F) 90°С (194°F) 60°C (140°F) 75°C (167°F) 90°С (194°F)
Типы TW, UF Типы RHW, THHW, THW, THWN, XHHW, USE, ZW Типы TBS, SA, SIS, FEP, FEPB, MI, RHH, RHW-2, THHN, THHW,

THW-2, THWN-2, USE-2, XHH, XHHW,

XHHW-2, ZW-2

Типы TW, UF Типы RHW, THHW, THW, THWN, XHHW, ПРИМЕНЕНИЕ Типы TBS, SA, SIS, THHN, THHW,

THW-2, THWN-2, RHH, RHW-2, USE-2, XHH, XHHW, XHHW-2, ZW-2

МЕДЬ АЛЮМИНИЙ ИЛИ АЛЮМИНИЙ, ПОКРЫТЫЙ МЕДЬЮ
18** 14
16** 18
14** 15 20 25
12** 20 25 30 15 20 25 12**
10** 30 35 40 25 30 35 10**
8 40 50 55 35 40 45 8
6 55 65 75 40 50 55 6
4 70 85 95 55 65 75 4
3 85 100 115 65 75 85 3
2 95 115 130 75 90 100 2
1 110 130 145 85 100 115 1
1/0 125 150 170 100 120 135 1/0
2/0 145 175 195 115 135 150 2/0
3/0 165 200 225 130 155 175 3/0
4/0 195 230 260 150180 205 4/0
250 215 255 290 170 205 230 250
300 240 285 320 195 230 260 300
350 260 310 350 210 250 280 350
400 280 335 380 225 270 305 400
500 320 380 430 260 310 350 500
600 350 420 475 285 340 385 600
700 385 460 520 315 375 425 700
750 400 475 535 320 385 435 750
800 410 490555 330 395 445 800
900 435 520 585 355 425 480 900
1000 455 545 615 375 445 500 1000
1250 495590 665 405 485 545 1250
1500 525 625 705 435 520 585 1500
1750 545 650 735 455 545 615 1750
2000 555 665 750 470 560 630 2000
  •    *См. 310.15(B)(2) для получения информации о поправочных коэффициентах на допустимую мощность, если температура окружающей среды отличается от 30°C (86°F). См. 310.15(B)(3)(a) для более чем трех токонесущих проводников.
  •    **См. 240.4(D) по ограничениям защиты проводника от перегрузки по току.

Вот таблица NEC в виде диаграммы (формат изображения для загрузки в качестве справки)

Щелкните изображение, чтобы увеличить

Похожие сообщения:

  • Как определить размер центра нагрузки, панелей и распределительного щита?
  • Как определить количество автоматических выключателей в щите?
  • Как определить правильный размер подпанели?
  • Как рассчитать подходящий размер конденсатора в фарадах и кВАр для улучшения коэффициента мощности
  • Как преобразовать фарады конденсатора в кВАр и наоборот (для улучшения коэффициента мощности)
  • Как проверить конденсатор цифровым и аналоговым мультиметром. 8 методов
  • Как проверить значение сгоревшего резистора. 3 удобных метода
  • Как: Учебники по электротехнике и электронике
  • Основные руководства по монтажу электропроводки

Портативный силовой распределительный трансформатор Larson Electronics 45 кВА — 480–380 В Delta 3PH

    Сейчас:
    9 999,00 долларов США

    (пока отзывов нет)

    Написать рецензию

    Ларсон Электроникс
    Портативный силовой распределительный трансформатор Larson Electronics 45 кВА — 480–380 В, треугольник, 3 фазы — ЧРП 60 л.с., вторичный

    Рейтинг
    Требуется

    Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

    Имя
    Требуется

    Тема отзыва
    Требуется

    Комментарии
    Требуется

    Артикул:
    MPD-480D-45KVA-380D-VFD. 60HP

    Вес:
    0,00 фунта

    Доставка:
    Рассчитывается на кассе

    Текущий запас:

    Количество:

    Добавление в корзину… Товар добавлен

    • Описание

    Сделано в США Мощная трансформаторная подстанция Larson Electronics J10803 преобразует трехфазный электрический ток 480 В переменного тока в трехфазный переменный ток 380 В. Это устройство дает операторам возможность безопасно подключать и распределять питание 480 В переменного тока от различных источников, включая генераторы и прямую электросеть. *ОБРАТИТЕ ВНИМАНИЕ: ЛЮБЫЕ ПРЕДЛОЖЕНИЯ ПО БЕСПЛАТНОЙ ДОСТАВКЕ НЕ РАСПРОСТРАНЯЮТСЯ НА РАСПРЕДЕЛИТЕЛЬНЫЕ ЩИТЫ, ТРАНСФОРМАТОРЫ ИЛИ ПОДСТАНЦИИ* Переносная система распределения электроэнергии Larson Electronics J10803 дает операторам возможность питать свое 380-вольтовое оборудование от единой системы. На первичной стороне операторы подключают линейный источник питания 480 В с помощью кабеля длиной 20 футов № 8 типа W. На вторичной стороне операторы могут получить доступ к частотно-регулируемому приводу мощностью 60 л.с. для двигателей и оборудования на 380 В. Эксплуатация: 20-дюймовый шнур #8 типа W подает трехфазное питание 480 В на 60-амперный трехфазный предохранительный разъединитель 480 В, который содержит три 60-амперных предохранителя с задержкой срабатывания, и передает питание на трансформатор. Трансформатор NEMA 3R 45 кВА преобразует трехфазное напряжение 480 В в трехфазное напряжение 380 В с частотой 60 Гц и передает ток на трехфазный частотно-регулируемый привод мощностью 60 л.с. 380 В на вторичной стороне. Вторичное частотно-регулируемое устройство NEMA 3R подходит для двигателей и нагрузок среднего размера. Защитная конструкция: в отличие от многих портативных распределительных коробок, изготовленных из пластика и использующих в своей конструкции тонкие низкокачественные металлы, это устройство предназначено для серьезного использования и имеет прочную конструкцию, чтобы выдерживать сложные условия и тяжелые промышленные условия. Трансформатор и узел нагрузки установлены на монтажной платформе из углеродистой стали толщиной 3/16 дюйма, а узел центра нагрузки/распределения установлен на стандартной раме из квадратных труб из углеродистой стали размером 2 дюйма x 2 дюйма x 1/8 дюйма, что обеспечивает чрезвычайно стабильная, прочная и хорошо защищенная платформа распределения питания. Эта модель оснащена карманами для вилочного погрузчика, блокирующими роликами, заполненными пеной, и расположенной сверху подъемной проушиной, которая позволяет легко поднимать ее с помощью троса или цепных крюков. Его можно заменить за дополнительную плату на нержавеющую сталь, горячеоцинкованную сталь или алюминий в зависимости от потребностей заказчика. Блоки большего размера доступны по запросу и могут быть оснащены салазками или смонтированы на прицепе. Заземление: Трансформатор заземляется на раму, и мы предоставляем заземляющий наконечник на раме для заземления. ~Пожалуйста, проверьте все нагрузки двигателей для двигателей с двойным номиналом, которые будут работать на 208 или 240. ~ Области применения: Эта система распределения питания идеально подходит для использования внутри или снаружи помещений, включая, помимо прочего, строительные площадки, техническое обслуживание заводов, ремонты заводов, шоу, экспонаты и работы верфи. Эти системы распределения питания широко используются в приложениях, где часто необходимы внешние источники питания. Мы также предлагаем трансформаторы класса для использования во взрывозащищенных и опасных средах. Доступны системы, изготовленные по индивидуальному заказу: Larson Electronics является производителем, и мы можем построить портативные системы распределения электроэнергии в соответствии с вашими спецификациями. Несмотря на то, что у нас есть несколько моделей переносных систем распределения питания на складе, мы можем доставить заказные блоки почти так же быстро, как и готовые блоки. Если эта модель не соответствует вашим потребностям, свяжитесь с нами по телефону 888-325-4448 [адрес электронной почты защищен], чтобы обсудить ваши конкретные требования. Технические характеристики/Дополнительная информация J10803 Номинальные характеристики системы распределения питания Кабель линейного входа: 20-дюймовый шнур #8 типа W UL 1640 Портативное оборудование для распределения питания Первичное напряжение: 480 В переменного тока, 3 фазы, NEMA 3R, для использования в помещении или на улице. Сделано в США Первичная защита: Трансформатор с размыкателем КВА: 45 кВА, 480–380 В, 3 фазы, 60 Гц, N3R Вторичное напряжение: 380 В, треугольник, 3 фазы. Вторичное устройство: 75 А, 60 л.с., 380 В, 3 фазы, частотно-регулируемый привод N3R. ролики с замком 10, заполненные пеной Отделка: порошковое покрытие – серый Размеры: 34-Д X 40-Ш X 58-В Особые заказы – требования Вес: 600 фунтов Свяжитесь с нами для особых требований Особенности: Бесплатный звонок: 888-325-4448 Макс. Первичный OCP: 60 А при 480 В Международный: 1-214-616-6180 Максимальный вторичный выход: 68,4 А при 380 В Электронная почта: [email protected] Larson Electronics производит широкий спектр заказных систем распределения питания.
