Ремонт светодиодного LED прожектора своими руками

Одним из современных видов светодиодных источников света для уличного освещения является светодиодный прожектор. Электрическая схема светодиодного прожектора принципиально не отличается от схемы светодиодной лампы. Основное отличие заключается в их конструкции, так как требуется обеспечить работоспособность в широком диапазоне температур в условиях осадков. Поэтому ремонт прожекторов своими руками мало чем отличается от ремонта светодиодных ламп и даже проще, так как не возникает трудностей при разборке. Для получения доступа к драйверу и светодиодам прожектора достаточно отвинтить всего несколько винтов.

Ремонт маломощного светодиодного прожектора

Попали мне в ремонт два одинаковых светодиодных прожектора типа СДО01-10 мощностью 10 Вт. При внешнем осмотре сразу была обнаружена неисправность у одного из них – частичное отслоение защитного слоя и наличие темного пятна на светоизлучающей поверхности светодиодной матрицы.

Надежда на ремонт прожектора с неисправной светодиодной матрицей сразу исчезла, так как стоимость такого светодиодного излучателя обычно превышает половину стоимости прожектора. Да и приобрести новую матрицу весьма проблематично, так как на светодиодах обычно нет маркировки и определить тип нестандартного излучателя сложно. Внешний вид второго прожектора не вызвал вопросов.

Решил упростить задачу ремонта, переставив драйвер прожектора со сгоревшей матрицей в прожектор с исправной. Но снятие задних крышек показало, что в обоих прожекторах драйверы неисправны.

В обоих драйверах перегорели защитные резисторы номиналом 1 Ом, что свидетельствовало о пробое одного из диодов диодного мостика или ключевого транзистора.

Прозвонка мультиметром показала, что пробит переход у ключевого n-p-n транзистора D13005K и управляющего S8050.

Резистор и транзисторы были выпаяны и заменены исправными, но прожектор не заработал. Дальнейший поиск неисправного элемента привел к оптопаре обратной связи, которая оказалась в обрыве. На фотографии оптопара находится слева вверху. После замены оптопары светодиодный прожектор заработал.

Электрическая схема светодиодного прожектора

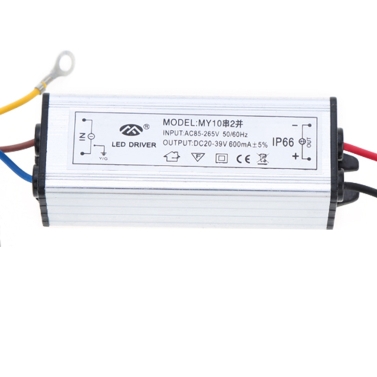

На фотографии приведена типовая электрическая схема драйвера светодиодного прожектора. Принцип работы схемы любого драйвера прожектора одинаковый.

Напряжение из бытовой сети подается на вход драйвера через предохранитель F1, фильтруется с помощью LС элементов и выпрямляется диодным мостом. Далее сглаживается электролитическим конденсатором С13. На выводах конденсатора создается напряжение постоянного тока величиной около 280 В.

С конденсатора C13 напряжение подается через токоограничивающие резисторы на стабилитрон D12 и вывод 6 микросхемы. Стабилитрон обеспечивает питание микросхемы напряжением 9 В, которое является опорным для работы драйвера в целом. С конденсатора C13 напряжение поступает также через обмотку трансформатора Т1.1 на вывод полевого транзистора Q1 работающего в ключевом режиме.

Работает драйвер следующим образом. С вывода 5 микросхемы на затвор транзистора Q1 поступают высокочастотные импульсы, благодаря которым сопротивление между его стоком и истоком становиться близким к нулю. В этот момент через первичную обмотку трансформатора проходит ток, благодаря которому на вторичной обмотке появляется напряжение. Оно выпрямляется быстродействующим диодом SF28 и сглаживается электролитическим конденсатором SC1. Величина тока, протекающего через LED матрицу, определяется величиной сопротивления резисторов, установленных с 3 вывода микросхемы на общий провод.

Наиболее часто выходят из строя – электролитические конденсаторы (их легко определить по внешнему виду — вспучены), диоды мостового выпрямителя, полевой транзистор, высокочастотный диод и стабилитрон (в случае его обрыва выходит из строя микросхема).

Причина перегорания светодиодной матрицы в прожекторе

Обычно светодиодные матрицы выходят из строя из-за перегрева. Решил разобраться, почему в данном прожекторе, несмотря на толстостенный дюралюминиевый корпус, являющийся одновременно и радиатором перегорела светодиодная матрица.

Первое, что бросилось в глаза, это крепление матрицы с помощью двух винтов, а не четырех, что предусмотрено ее конструкцией. Головки винтов были конической формы, что могло привести при сильном закручивании винтов к деформации подложки матрицы.

После отпайки токоподводящих проводников и откручивания винтов матрица легко отделилась от корпуса прожектора. На снимке внешний вид. Выборки в углах подложки вместо отверстий снижают вероятность равномерного прижима ее к радиатору.

Причина выгорания светодиодной матрицы стала очевидной после осмотра ее обратной стороны. Участок подложки, противоположный прогоревшему участку со светодиодами не был покрыт теплопроводящей пастой, хотя паста на корпусе прожектора была нанесена равномерно.

Обычно участок радиатора, к которому прижимается тепловыделяющий элемент, шлифуется. В прожекторе это правило нарушено вдвойне, так как площадь корпуса, к которой прижимается светодиодная матрица, не шлифована, и еще окрашена краской типа шагрень, что существенно снижает отвод тепла с матрицы.

Исходя из вышесказанного, можно сделать заключение, что светодиодная матрица вышла из строя из-за перегрева по причине плохого ее прижима к корпусу прожектора при сборке.

Перед установкой матрицы в корпус прожектора, место ее контакта было обработано наждачной бумагой до блеска алюминия и нанесена свежая термопаста.

Ремонт мощного светодиодного прожектора

Еще раз пришлось столкнуться с ремонтом более мощного прожектора типа СДО01-30 мощностью 30 Вт.

Внешний вид прожектора представлен на фотографии. По габаритным размерам он несколько больше, а конструкция прожектора повторяет конструкцию выше представленной модели.

После снятия задней крышки с прожектора и осмотра внешнего вида радиоэлементов на печатной плате, деталей с подозрительным внешним видом обнаружено не было.

Осмотр печатной платы после ее снятия со стороны печатных проводников сразу выявил два перегоревших резистора, R8 (2 Ом) и R22 (1 Ом). Обычно низкоомные резисторы перегорают от большого протекающего через них тока при пробое полупроводниковых приборов или конденсаторов. Рядом с резисторами находился полевой мощный транзистор SVD4N65F, который и оказался при прозвонке неисправным. Электрической схемы прожектора в наличии не было и пришлось номиналы сгоревших резисторов узнать, вскрыв исправный прожектор такого же типа.

Неисправные резисторы и транзистор были выпаяны и дополнительно проверены на печатной плате все остальные полупроводниковые элементы. После запайки исправных резисторов и транзистора в печатную плату прожектор заработал.

Как видите, владея навыками работы с мультиметром и паяльником можно успешно ремонтировать любые светодиодные прожекторы своими руками.

Отремонтированный прожектор уже несколько лет исправно работает. Второй тоже недавно отремонтировал, благодаря появлению нового типа LED матриц, для которых не нужен дополнительный драйвер, так как он уже установлен на подложке матрицы. Матрицы по цене не дороже классических изделий.

В дополнение удалось не только восстановить работоспособность прожектора, но и увеличить его мощность в три раза, при этом добиться нулевого коэффициента пульсаций.

Моргает светодиодный прожектор — наглядное объяснение. Как исправить причину и отремонтировать.

Зачастую, реклама светодиодных прожекторов обещает невероятные 50 тысяч и более часов работы светильника, а это ни много, ни мало – почти 7 лет непрерывной службы.

Однако в реальности оказывается, что совсем через небольшой промежуток времени происходит поломка. После включения в сеть, прожектор не светится, а только моргает или мигает с определенной периодичностью.

Светодиодная матрица прожектора

Выяснить причину этого явления достаточно просто. Нужно более внимательно присмотреться к самому светодиоду во включенном положении прожектора.

Яркие вспышки конечно будут ослеплять. Поэтому воспользуйтесь затемненным стеклом.

Через него можно легко разглядеть те самые отдельные элементы, которые и вспыхивают.

Мощные светодиоды состоят из множества одно ваттных кристаллов. Их соединяют последовательно в отдельные линейки с помощью тонких золотых проводков.

По количеству светодиодов можно легко определить мощность прожектора.

В большинстве случаев все кристаллы светят с синеватым оттенком, а белый свет образуется благодаря частичкам люминофора, который входит в состав компаунда.

Во время работы кристаллы сильно греются. Выделяющееся при этом тепло отводится на металлическую пластину.

Но почему же на приведенном фото выше, светятся только 10 светодиодов? Неужели 40 из 50 просто сгорели?

Схема светодиодной матрицы

Поскольку светодиоды соединены последовательно, достаточно одному разорвать цепь, чтобы все перестали светиться.

схема последовательного соединения светодиодов

Обрыв происходит при перегорании соединительного провода, вследствие значительного превышения номинального тока.

Но бывает и другая причина. Из-за заводского брака или перегрева, происходит разрушение структуры кристалла и возникает пробой.

Самая неприятная ситуация, когда контакт между кристаллом и соединительным проводом полностью не перегорает, а нарушается (временно пропадает). Прожектор в этом случае 1-2 дня светит нормально, а потом вдруг начинает моргать словно стробоскоп.

Через какое-то время, опять начинает работать нормально. Выявить поломку в этом случае бывает очень проблематично.

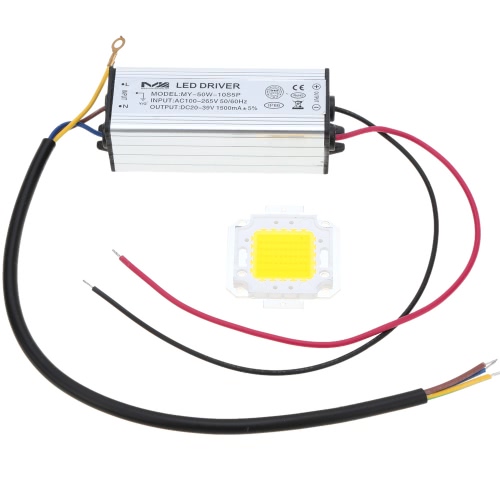

Что же будет с прожектором, если произойдет пробой всего одного светодиода? Вот схема 50 ваттной матрицы, подключенного к источнику тока в 1,5А

В нормальном режиме весь ток равномерно распределяется между всеми линейками. Через каждый светодиод течет номинальный ток в 300мА.

При пробое, фактически происходит замыкание всего одного светодиода.

Из-за пониженного сопротивления, большая часть тока устремляется в линейку с пробитым элементом.

Это моментально приводит к перегоранию соединительных проводов. После чего, вся линейка отключается.

Теперь через оставшиеся светодиоды начинает протекать ток выше номинального – 375мА. Это безусловно вызовет перегрев и очередной пробой.

А значит, еще одна линейка отключится.

А за ней еще одна.

И еще одна. Пока не сгорят все.

Но в отличие от данной симуляции, в реальности, последняя линейка не сгорает.

Это происходит из-за того, что в источнике питания есть защита от превышения напряжения.

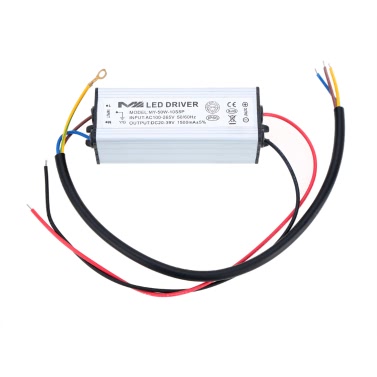

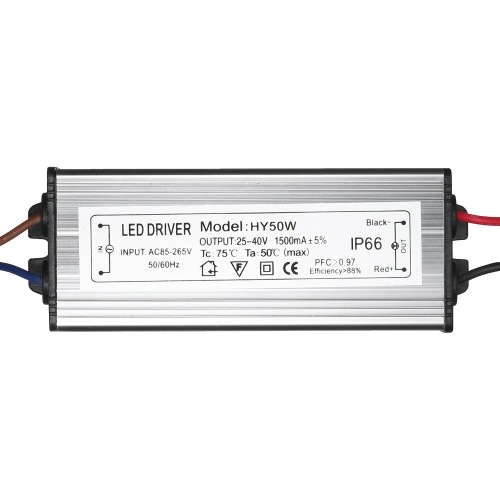

Драйвер повышает напряжение, чтобы выдать расчетный ток в 1,5А. Но из-за не нормального сопротивления светодиода, напряжение поднимается выше допустимого.

Срабатывает защита и драйвер отключается. Вскоре напряжение падает и он опять включается. Отсюда и получаются ритмичные моргания.

Справедливости ради надо сказать, что данные матрицы относятся к первому поколению. Сегодня уже есть доработанные модели с модернизированными драйверами.

На них при сгорании одной линейки ток в остальных не меняется. Правда и цена у них в разы дороже.

Причина пробоя светодиодов

Но что же приводит к сгоранию самого первого светодиода? Заводской брак или другие причины?

Почему производители вообще не делают один большой кристалл, а применяют множество маленьких. Ведь выход из строя одного, рано или поздно приводит к неисправности всей матрицы.

Представьте, что каждый сотый эмиттер будет бракованным. Получим очень большой процент пригодных из общего количества. На первый взгляд неплохо.

Но если в одном светодиоде используется 50 эмиттеров, то вероятность того, что среди них не попадется ни одного бракованного всего 60%.

А это означает, что 2 из 5 готовых устройств будут с дефектом. Не лучше ли сделать один большой кристалл?

Но тут не все так просто.

Увеличение размеров кристалла в 2 раза приведет к увеличению его объема в 8 раз!

При этом площадь поверхности через которую происходит охлаждение, увеличится только в 4 раза.

1 of 2

Все это вызовет термодинамические нагрузки и приведет к неминуемому перегреву.

Именно перегрев является главным врагом не только светодиодов, но и других полупроводников.

От перегрева возникает деградация кристалла. И именно от него чаще всего выходят из строя светодиодные прожектора и начинается мигание.

Чтобы он отработал заявленный срок службы, температура кристалла светодиода не должна превышать 85 градусов. Будет меньше 50С, считайте что купили «вечный» светильник.

Корпус прожектора

Перегрев возникает по причине крайне низкого качества корпусов, которые выступают теплоотводами. Делают их не из чистого алюминия, а из силумина. Тонкий металл просто не способен эффективно отводить тепло.

Можно даже провести наглядный эксперимент. Взять и подогреть горелкой центр радиатора прожектора.

При нагревании будет происходить значительная деформация, которая исчезнет после остывания. Однако, даже будучи холодной, поверхность уже будет далека от идеально ровной.

Такая кривизна обычно формируется из-за многократных тепловых деформаций после продолжительных периодов работы прожектора. Из-за кривизны и уменьшения площади для охлаждения, возникает перегрев и тепловой пробой полупроводника.

А еще из-за такого температурного хода может переламывать проводки идущие от кристалла светодиодов. Происходит не перегорание, а именно их обрыв.

Это легко можно проверить надавив на матрицу в различных точках. При этом будут загораться отдельные линейки, либо все до единого светодиоды.

Все это случается из-за того, что площадка теплоотвода в корпусе прожектора имеет не ровную поверхность и матрица не полностью прилегает к ней. Вследствие чего, наблюдается неравномерное охлаждение и деформация при нагреве.

Как отремонтировать

Как же просто починить и исправить такой дефект конструкции, чтобы прожекторный светильник отработал свои заявленные 50 000 часов?

Для того, чтобы светодиодная матрица не перегревалась, под нее всего лишь необходимо установить толстую алюминиевую пластину.

Данную пластину можно приклеить как на силикон, который будет стабилен при нагреве до 200 градусов и не потечет или расплавится. Либо на теплопроводящий клей, способный выдержать нагрев до 300С и более.

Нельзя использовать термопластичный клей на основе этиленвинилацетата. Он у вас потечет даже при 60С!

Подобная модернизация обеспечит хорошую теплопередачу и будет надежно препятствовать деформации.

При этом пластину лучше располагать поперек внешних ребер на корпусе. Это задействует их большее количество и улучшит охлаждение.
