Какие есть 6 типов гаражных ворот? (И как выбрать одну)

В то время как передние входные двери, кажется, привлекают все внимание (с охами и ахами, зарезервированными для декоративных стеклянных вставок или причудливых боковых панелей), на самом деле именно верхние ворота гаража могут создать или разрушить бордюр вашего дома. обращаться.

Посмотрим правде в глаза, если в вашем доме есть пристроенный гараж, обращенный вперед, широкие ворота вашего гаража — это первое, на что обращают внимание люди, проезжая мимо или въезжая на подъездную дорожку. Таким образом, вы должны тщательно выбирать при рассмотрении вопроса о замене гаражных ворот.

Есть много типов гаражных ворот на выбор — шесть наиболее распространенных: секционные, рулонные, раздвижные в сторону, боковые навесные, с откидным навесом и откидные выдвижные. Вы также должны определиться с материалом двери, отделкой, цветом и специальными опциями, такими как окна, изоляция и фурнитура, которые вы хотите использовать.

Если вы уже чувствуете себя немного ошеломленным, не нужно беспокоиться — мы создали разбивку по различным типам гаражных ворот, чтобы упростить процесс, и научим вас кое-чему о каждом из них, чтобы упростить задачу. .

Используйте код купона «TAKE10», чтобы получить 10% СКИДКУ!

Секционные гаражные ворота

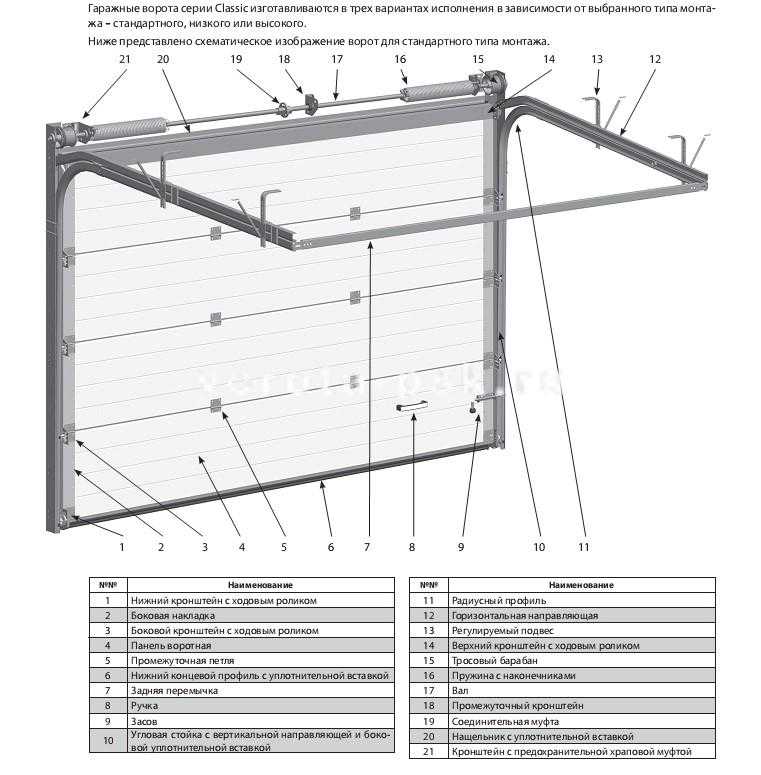

Наиболее популярные в США секционные гаражные ворота состоят из секций панелей, соединенных петлями. Когда дверь открывается и закрывается, колеса на краю каждой панели катятся по вертикальной направляющей с каждой стороны дверного проема.

Петли между каждой секцией панели изгибаются над изогнутой частью направляющей. Эта функция позволяет двери располагаться параллельно потолку, когда она полностью открыта, или на одной линии со стенами, когда она полностью закрыта.

Пара пружин высокого напряжения над проемом прикреплена к тросам, которые управляют дверью и удерживают ее от опускания, когда она открыта лишь частично.

Эти двери обычно изготавливаются из стали, не требуют особого ухода и могут быть изготовлены по индивидуальному заказу, включая оконные вставки, фурнитуру, текстуры и цвета. Они бывают как утепленными, так и неутепленными.

Рулонные гаражные ворота

Вы, вероятно, найдете их чаще в коммерческих целях, чем в жилых, но рулонные ворота — это вариант без излишеств, созданный для помещений с ограниченным потолочным пространством. Этот стиль состоит из стальных ламелей размером 2–3 дюйма, которые вращаются вокруг барабана над дверным проемом.

Рулонные или спиральные двери рассчитаны на интенсивное использование, а высокопроизводительные блоки могут быть изготовлены без пружин или закрыты для предотвращения ржавчины, коррозии и замерзания. Из-за тяжелого характера сворачиваемой модели первоначальные затраты выше, чем у секционной конструкции.

Используйте код купона «TAKE10», чтобы получить СКИДКУ 10%!

Скольжение к боковым воротам гаража

Предоставлено: ryternagaragedoors.co.uk

Скольжение к боковым воротам гаража работает точно так же, как следует из названия — наклоняется к одной стороне гаража и сидит параллельно стене . Это были одни из первых стилей эксплуатации, и первоначально они использовались для гаражей с небольшой высотой потолка.

Они перемещаются по нижним тележкам, достаточно гибким, чтобы работать с небольшими уклонами пола или потолка. Сдвигающиеся к боковым дверям не требуют уравновешивающих пружин и имеют встроенный выдвижной двигатель для автоматизированной работы без необходимости в потолочном приводе. Гаражные ворота с боковыми петлями Они напоминают большие амбарные двери и обычно изготавливаются из дерева, хотя также доступны более коммерческие двери из оцинкованной стали.

В последнее время спрос на эти классические ворота возрос, особенно для гаражей с препятствиями или ограниченным пространством над головой. Гаражные ворота с боковыми петлями можно приобрести в предварительно навешенных стальных рамах или встроить в существующие проемы. Их также можно автоматизировать с помощью специальных конверсионных манипуляторов.

Гаражные ворота с откидным верхом и верхним навесом

Как и ворота с боковыми петлями, гаражные ворота с откидным навесом не имеют секций — они сделаны из цельного куска. У них есть поворотный шарнирный механизм, поэтому их можно откинуть в гараж. Дверь в виде навеса расположена параллельно потолку гаража и выходит за пределы передней части дома, когда дверь открыта.

Откидные/подъемные и выдвижные гаражные ворота

Фото:garagedoorcompany.co.uk

Подобно конструкции с откидным навесом, откидные выдвижные гаражные ворота поднимаются вверх и входят в гараж. Они подвешены независимо от каркаса, поэтому не выступают за пределы фасада дома.

Для этой конфигурации требуется больше места, чем для гаражных ворот с навесом. Хотя есть некоторые домовладельцы, которые выбирают этот тип, они сложнее в эксплуатации, чем другие стили, и, как правило, дороже.

Пульс спешит на помощь

Возникли проблемы с открыванием или закрыванием ворот гаража? Он застревает на одном месте или продолжает дрейфовать вниз, когда вы пытаетесь оставить его частично открытым? Работа с мощными натяжными пружинами или тросами может быть опасной.

Будьте в безопасности и доверьте все профессионалам Puls. Специалисты Puls предлагают ремонт и осмотр всех типов гаражных ворот и могут прибыть на место уже в тот же день. Все услуги, запчасти и работа оплачиваются нашими 9Гарантия 0 дней, а наши квалифицированные специалисты являются экспертами в своей области с многолетним опытом работы.

Будь то срочный ремонт или техническое обслуживание гаражных ворот, независимо от размера, типа и материала гаража, наша команда техников приедет к вам, когда это подходит для вашего графика, чтобы точно определить проблему, быстро ее устранить и сделать все как можно лучше. легкий. Запишитесь на прием сегодня, чтобы ваша гаражная дверь снова работала как новая в кратчайшие сроки.

Принцип работы гаражных ворот с вертикальным и высоким подъемом

Изогнутая часть направляющей на гаражных воротах с высоким подъемом находится над добавленной частью вертикальной направляющей.

Гаражные ворота с вертикальным подъемом, показанные здесь, часто используются в промышленных условиях. Они эффективно используют пространство на складах, когда используются в качестве дверей дока.

Если вы читали наше введение в стандартные торсионные пружины, вы уже знаете, что гаражные ворота с вертикальным и высоким подъемом работают иначе, чем гаражные ворота со стандартным подъемом.

Два основных отличия заключаются в гусенице и кабельных барабанах. Когда стандартная дверь гаража закрыта, верхний ролик находится в нижней части изогнутой части гусеницы или чуть ниже нее. Гаражные ворота с высоким подъемом имеют более длинную прямую часть направляющей между верхним роликом и изогнутой частью направляющей (как показано на рисунке слева). Гаражные ворота с вертикальным подъемом не имеют изогнутых частей направляющей. Вместо этого дверь гаража открывается прямо вверх и под небольшим углом назад. Направляющая слегка наклонена назад, чтобы дверь закрывалась как клин, как упоминалось на нашей домашней странице.

Поскольку гаражные ворота с высоким и вертикальным подъемом открываются по-разному, для этих систем требуются разные кабельные барабаны. Кабельные барабаны с вертикальным подъемом не являются плоскими, как кабельные барабаны со стандартным подъемом. Вместо этого трос постоянно наматывается ближе к валу на барабане, когда ворота гаража открываются. Кабельные барабаны с высоким подъемом представляют собой смесь кабельных барабанов с вертикальным и стандартным подъемом. Первые несколько раз, когда трос наматывается на барабан, он приближается к валу, как барабан с вертикальным подъемом. Однако в определенный момент барабан выравнивается, и трос продолжает наматываться на барабан на постоянном расстоянии от вала, как барабан стандартного подъема.

Почему вес двери должен превышать подъемную силу пружин?
Используя торсионные пружины, которые могут почти поднять ворота гаража, мы регулируем результирующую силу, действующую на ворота. Когда сумма сил, приложенных к гаражным воротам из-за натяжения тросов, близка к силе, действующей на ворота из-за силы тяжести, для открытия гаражных ворот требуется гораздо меньшая приложенная сила (человеческая или открывающая). Если подъемная сила пружин больше веса двери, пружины поднимут дверь над землей.

Цель этой другой инженерии — правильно сбалансировать ворота гаража. Когда дверь с вертикальным подъемом закрыта и опирается на пол, вес двери должен минимально превышать подъемную силу, обеспечиваемую торсионными пружинами (см. слева). Когда ворота гаража открываются, пружины раскручиваются. При этом расстояние от центра вала до места выхода троса из барабана уменьшается. Это расстояние известно как плечо момента.

Почему необходимая восходящая сила уменьшается в 2 раза?
Когда вы сидите на качелях, а другой человек движется к середине (точке опоры), вы двигаетесь к земле. В идеальной системе принцип статического равновесия говорит нам, что F ₁ D ₁ = F ₂ D ₂ , где F соответствует весу двух объектов на их соответствующих расстояниях D от точка опоры. Поскольку вес двери (F ₁ ) и плечо момента торсионной пружины (D ₂ ) остаются прежними, но плечо момента гаражных ворот (D ₁ ) уменьшается в 2 раза по мере наматывания троса, направленная вверх сила пружины (F ₂ ) также должна уменьшаться в 2 раза. Следовательно, направленная вверх сила, необходимая для балансировки гаражных ворот, уменьшается тоже в 2 раза.

Задумайтесь о кредитном плече. Предположим, вы пытаетесь закрыть дверь в свой дом. Если надавить на внешнюю сторону двери рядом с ручкой, дверь легко закрыть. Если толкнуть середину двери, становится вдвое сложнее. Это связано с тем, что длина плеча момента сокращается вдвое.

Дверь будет уравновешена, потому что плечо момента уменьшается при открытии двери.

Аналогичный принцип применим к кабелю на кабельном барабане. Когда ворота гаража открываются, плечо момента укорачивается. Эффект уменьшения этого плеча момента в 2 раза также уменьшит необходимую направленную вверх силу в 2 раза (см. справа). За время, за которое плечо момента уменьшится в 2 раза, натяжение пружины кручения также уменьшится в 2 раза. В результате дверь остается уравновешенной при открывании и закрывании.

Кабельные барабаны стандартного подъема имеют приподнятую канавку, помогающую сбалансировать ворота гаража.

Кабельный барабан с высоким подъемом начинает работать так же, как барабан с вертикальным подъемом, а затем работает как барабан со стандартным подъемом. Поскольку ворота гаража сначала открываются вертикально, тросовые барабаны должны уменьшать плечо момента по мере раскручивания пружин. Как только вес гаражных ворот будет приходиться на горизонтальные направляющие, потеря веса ворот будет компенсирована потерей натяжения пружины. В результате кабельный барабан должен быть плоским, как только верхняя часть достигает горизонтальных направляющих.

Большинство кабельных барабанов со стандартной подъемной силой имеют очень маленькую часть подъемной силы на внешнем крае. Это было добавлено к тросовым барабанам, когда стало ясно, что торсионные пружины должны выдерживать весь вес гаражных ворот, пока верхние ролики не достигнут горизонтальной части гусеницы.
