Трансформатор Тесла - это устройство, производящее импульсы высокого напряжения с малым током. Представленный комплект для сборки своими руками позволяет построить устройство, похожего на полноразмерную мощную Теслу по своим функциям. Его нужно питать постоянным напряжением 15-24 В, потребляемый ток зависит от напряжения питания и составляет 0.6-1 A. Схема генерирует высокое напряжение, производящие коронный разряд, кроме того, тут можно управлять интенсивностью разряда с помощью аудио сигнала. Комплект можно найти на Али, используя для поиска фразу electronic tesla coil. Несмотря на небольшую мощность, следует учесть опасное для жизни и здоровья напряжение, что присутствует в системе! Также обратите внимание на возможность повреждения рядом находящихся электронных устройств и высокий уровень электромагнитных помех, создаваемых при работе генератора! Собранная электронная катушка Тесла, может служить для развлечений или экспериментов с высоким напряжением. Монтаж следует начинать с маленьких элементов: резисторы, разъемы, конденсаторы и т. д. Транзисторы следует установить на радиаторы с помощью болтов (перед установкой смазать поверхности контакта термо пастой). Катушка трансформатора уже готова (самому ничего мотать не нужно) и защищена изоляционной лентой. Один конец катушки впаиваем в соответствии с описанием в плату, второй оставим в воздухе - на нём будет разряд-молния. Монтаж проводим в соответствии с описанием на печатной плате. После сборки и подачи питания, появится разряд. Когда подадим на вход мини-джека звуковой сигнал - разряд будет модулироваться в такт музыки, меняя тональность и как-бы подпевая. Размещение газоразрядной лампы возле катушки вызовет свечение газа в ней. Радиаторы транзисторов во время работы нагреваются достаточно сильно, так что очень долго устройство не эксплуатируйте. В качестве источника звуковых сигналов лучше использовать дешевый MP3-плеер из-за некоторого риска повреждения подключенного устройства высоковольтным электромагнитным полем. В комплект входит инструкция на китайском языке и простенькая схема, что позволяет собрать Теслу своими руками без покупки устройства, если конечно вы заметите что на ней перепутано в обозначении 3,5 мм входа GND и Rin. Форум по самодельным Теслам Обсудить статью МУЗЫКАЛЬНАЯ КАТУШКА ТЕСЛА radioskot.ru Подключив во второй разъем аудио кабель и включив музыку, этот разряд меняет свою визуализацию и появляется музыка (звук) и этот звук исходит именно благодаря этому самому разряду
Это хорошо видно на 4:29минуте здесь Это его основная фишка.
Что бы действительно понять написанное рекомендую просмотреть это видео. Нужен ли этот девайс каждому в дом — конечно нет, да и цена за игрушку не детская.
Но увидеть это своими глазами — это нечто:)
Вот подрастет ребенок, отнесет в школу на урок физики. (в мое то время таких наглядных пособий не было) Да, еще чуть не забыл есть у этой катушки еще один прикольный «фокус» если поднести к ней лампу энергосберегайку, причем даже перегоревшую, то она загорается (начинает светиться)
Визуально без мерцаний и конечно не так ярко ка работающая от сети. Но все равно прикольно держать в руках лампочку без проводов и видеть как она светится в твоих руках
Лампочку использовал вот такую Подведя итог скажу, что как ВАУ эффект она отработала на все 100% качество исполнения так же на высоте, по цене я уже высказал свое мнение. В описании под видео будет тайм код для вашего удобства.
Видео Всем отличного настроения!!! Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта. mysku.ru Не так давно на «Kickstarter» необходимую сумму для запуска собрал стартап «OneTesla» со своим изобретением под названием tinyTesla. Оно представляет собой набор деталей для создания маленькой катушки Тесла, которая продуцирует электрические разряды и воспроизводит MIDI-треки без колонок. Кроме того, команда проекта предлагает покупателям улучшить свои навыки в пайке по средствам сбора катушки. Продукт позиционируется как хороший способ узнать больше о физике и электронике. «Вы говорили, мы слушали», — заявляет член команды «OneTesla». В прошлом компания уже имела опыт сбора средств с помощью краудфандинга. Это помогло ей получить обратную связь от пользователей для того, чтобы новый проект стал по-настоящему востребованным и удачным. Катушка Тесла представляет собой резонансный трансформатор, который продуцирует высокое напряжение на высокой частоте. Данное устройство воспроизводит музыкальные звуки, нагревая воздух и создавая продольные волны, которые воспринимаются на слух в качестве мелодии. Не предусмотрено никакой мембраны, выталкивающей воздух назад и вперед, как в устройстве динамика или традиционного музыкального инструмента. Вы слышите само электричество. Катушки управляются с помощью волоконно-оптической линии передачи через так называемый блок обработки сигналов прерываний, который преобразует музыку, воспроизводимую на вашем компьютере или музыкальном инструменте, в импульсы света. Прерыватель подключается к компьютеру через USB-порт и может управляться с помощью собственного программного обеспечения или силами других программ, подразумевающих воспроизведением MIDI-файлов. tinyTesla также можно подсоединить к электронному музыкальному инструменту тем же способом. Вместе с tinyTesla компания анонсировала выход и «старшего брата» новинки под названием oneTeslaTS, в чей функционал помимо вышеуказанных возможностей входит расширенный набор MIDI-функций. Подключить к инструменту его можно с помощью кабеля, после чего он сможет протягивать ноты и осуществлять модуляцию звука. Свою миссию команда «OneTesla», состоящая из пяти человек, видит в содействии практическому обучению, предоставляя наборы, которые разработаны с учетом простоты сборки и внешней привлекательности. Команда гордится тем, что подготовила подробнейшую документацию при активной поддержке сообщества на форуме. Акцент в своих разработках «OneTesla» делает также на безопасности прототипов. Благодаря особенностям конструкции дуги от катушки можно вытащить с помощью металлического предмета. В продажу продукт должен поступить к концу года. Ориентировочная цена экземпляра — $150. Для обеспечения своевременной доставки заказанных комплектов «OneTesla» начала сотрудничество с местной компанией «AmTech». Основную опасность стартап видит в возможных задержках по вине поставщиков, поэтому на данный момент он налаживает связь с ними и пытается исключить подобную возможность. Потенциальный риск также скрывается в обеспечении целостности каждого комплекта. В прошлом у компании имелся неприятный опыт обращения к ней клиентов, не нашедших в упаковке всех необходимых предметов. Поэтому сейчас «OneTesla» обратилась к фирме, способной помочь в подготовке продукта к отправке, надеясь избежать рисков. Источник kak-eto-sdelano.ru Всем привет! У меня была неделя отпуска и я, немного, прервал выпуск статей. По этому, мы начнем неделю с самого интересного: катушка Тесла и преобразование звука молнии под музыку. В моих статьях по синтезу звука вы не раз читали о разных способах звукообразований. Катушку тесла можно спокойно отнести к одному из этих способов, так как звук от молний довольно таки специфичен. Но и сама по себе работа с таким источником звука очень зрелищна и интересна. Никола Тесла – серб по национальности, родившийся в австрийской империи (ныне Хорватия). Количество изобретений у Теслы очень огромно, так как сам ученный был изобретатель в области электротехники и радиотехники. Но катушка Теслы более на слуху у людей, чем иные его достижения, так как в конструкции она проще, а зрелище от нее захватывает дух. А это большой стимул для изобретателей-любителей в ее продвижении, что и повлияло на ее всеобщую славу. Это изобретение имеет официальное название «трансфарматор Тесла». Его схема проста: Источник тока, первичная катушка (которая является первичным резонирующим контуром), вторичная катушка (вторичный резонирующий контур). Особо в детали строения вдаваться не будем, так как это не главная тема нашей статьи. Людей занимающихся таким устройством в мире очень много. И, конечно, со временем это переросло в творчество. Многие начали экспериментировать со звукообразованием от молний. Так как искра тока создает свой специфический шум, то изменение ее мощности пропорционально звуковому сигналу, так же создаст звуковой сигнал на основе шума искры от трансформатора. Если говорить о новых методах синтеза, то данный эффект отчасти можно отнести старому направлению «реальной музыки» и синтезу. Ну а если говорить о творчестве в общем, то предлагаю взглянуть такой ролик: я в твитере я в фейсбуке я в контакте я в ютубе Нравится Загрузка... Генератор Тесла или молнии под музыку. Катушка тесла схема музыкальная
МУЗЫКАЛЬНАЯ КАТУШКА ТЕСЛА
Схема музыкальной теслы
Музыкальная катушка тесла
Вот такое чудо творение знаменитого «дядьки Коли» Катушка Тесла. Скажу сразу, что по фотографиям и описать сие чудо особо не получится, и нужно будет лицезреть это что бы понять все. Когда брал на обзор ее почему-то предположил, что это будет DIY но оказалось -нет. Это полностью законченное устройство и готово к эксплуатации. В коробке было все упаковано очень плотно и надежно, почте не удалось ничего повредить) В комплекте, блок питания провод для подключения к аудио выходу(это и есть самое интересное) и сама катушка. Вилка Китайская переходника не было. Ну их у меня и так полно.

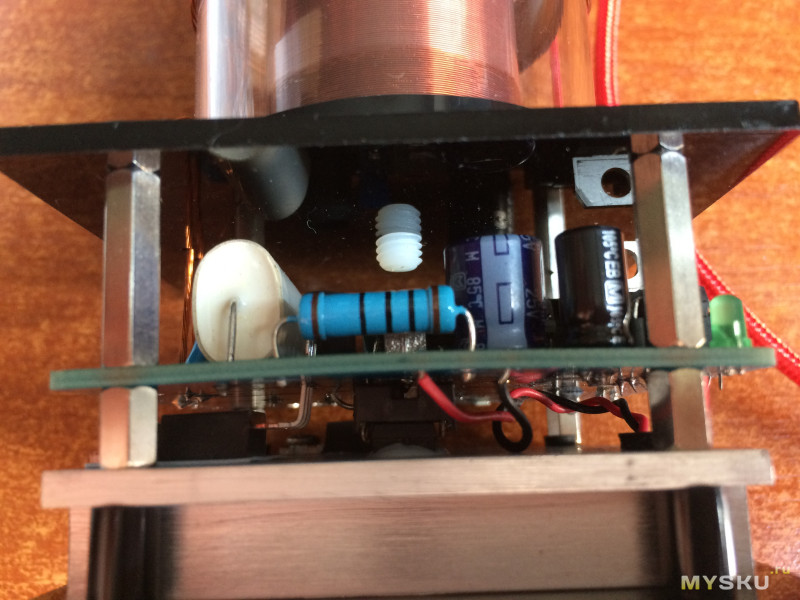

В нижней части расположен радиатор с вентилятором.
Внутри самой катушки есть провод — его нужно вытянуть (что бы он свободно висел в воздухе)
После включения в сеть появляется разряд на кончике этого самого провода и небольшое шипение. Этот разряд с легкостью поджигает бумагу, картон и плавит пластик. Током не бьет :) но если касаться пальцем разряда ощущается тепло и на пальце остаются как бы прижженные полосы (с характерным запахом) Это видно на 1:28 минуте
Лампочка в видео начиная с 2:20 минутыКак научить катушку Тесла петь
Генератор Тесла или молнии под музыку » TrunoV SergeY СommunitY
Поделиться ссылкой:
Понравилось это:
Похожее
sergeitrunov.ru
Катушка Тесла как музыкальный инструмент / Хабр
К сожалению, не получилось встроить видео с презентацией. Если что, то вот оно.OneTesla — это небольшая катушка Тесла, подключаемая через порт MIDI и играющая музыку электрическими разрядами. Само устройство, которое в высоту около 25 сантиметров, может выдавать молнии длиной до полуметра. Этот агрегат может устроить неплохое шоу и удивить ваших друзей музыкальной плазмой. Все спецификации устройства открыты и доступны вместе с инструкцией по сборке на сайте проекта.
Как она играет музыку?
Человеческое ухо воспринимает звуковые волны где-то от 20 герц до 20 килогерц, в то время, как устройство резонирует с частотой 230 кГц, что значительно превышает максимальную частоту звука, слышимую человеком. Но можно включать и выключать разряды именно с той частотой, с которой слышен нужный нам звук.Краткие технические характеристики
| Первичная катушка | 6 витков, радиус 88.9мм, 1.6мм провод (14 AWG) |
| Вторичная катушка | 65мм х 254мм, 0.127мм провод (36 AWG), 1800 витков |
| Конденсатор | CDE 940C30S68K, 0.068μF@3000V |
| Тороид | 200мм х 50мм, покрыт фольгой |
| Резонансная частота | ~230 КГц |
| Инвертор | Полумост на базе IGBT транзисторов FGA60N65SMD, 340 вольт |
| Длительность импульса | 50 мкс при 1 КГц, 150 мкс при 50 Гц) |
| Максимальная длина разряда | 58 см |
| МК платы-прерывателя | ATmega328P-PU |
Внешний вид устройства
Немного о принципе работы
- Плата-драйвер подключается к бытовой электрической сети, питает всё устройство. Также, она принимает оптический (чтобы защитить нежную звуковую электронику от высокого напряжения) сигнал от платы-прерывателя.
Внешний вид платы драйвера
- К плате-прерывателю, основанной на микроконтроллере ATmega328P-PU, подключается MIDI-устройство, сигнал от которого преобразуется микроконтроллером в набор импульсов, включающих и выключающих генерацию разрядов. Кстати, прерыватель полифонический (может играть две ноты за раз) и с ручкой, которой регулируется мощность.
Полёт шмеля в исполнении OneTesla
Дополнительная информация
Конечно же, просьба обязательно сообщать обо всех ошибках в посте.habr.com
Схема музыкальной катушки тесла
25.09.2015
Электронная техника
В этом видео уроке канала youtube «Alpha Mods» будем собирать мелкий поющий качер из покупного китайского набора, продается в этом китайском магазине. Плагин на Google Хром для экономии в нём: 7% с приобретений возвращается вам.Схема музыкального качера Тесла
В пакетике имеется все нужные подробности. Вторичная катушка, железный шар для разряда, блок питания. Сборку начнём с мелких компонентов. Как раз с резисторов.
3, что в месте, на 22 килоом. R5, r3 и r2. На плате всё указано, так что и запиваем. Подобным образом паяем и другие резисторы. Потом в движение пошли конденсаторы. Припаиваем их также.
После этого светодиоды, 1 светло синий, 2 красный. Под конец мосфет и охлаждение. Дабы легко заменить транзисторы, мастер применял dip панель. Но с ней транзистор поднимается чуть выше, отверстия на кулере не совпадают.
Дорабатываем. Потом припаиваем выключатель.
Тут мастер нечаянно припаял 2 контакта выключателя между собой. Если вы когда-либо столкнетесь с таковой проблемой, нужно или очень сильно дунуть, либо приобрести инструмент.
Данный отсос продается в китайском магазине.
Стоит он меньше 4 американского доллара. Нагреваем контакты паяльником, нажимаем кнопку на оловоотсос, контакт обновился. Наконец-то припаиваем первичную катушку и вторичную.
Запускаем блок питания.
Из-за мелкого потребления тока возможно сделать USB качер.

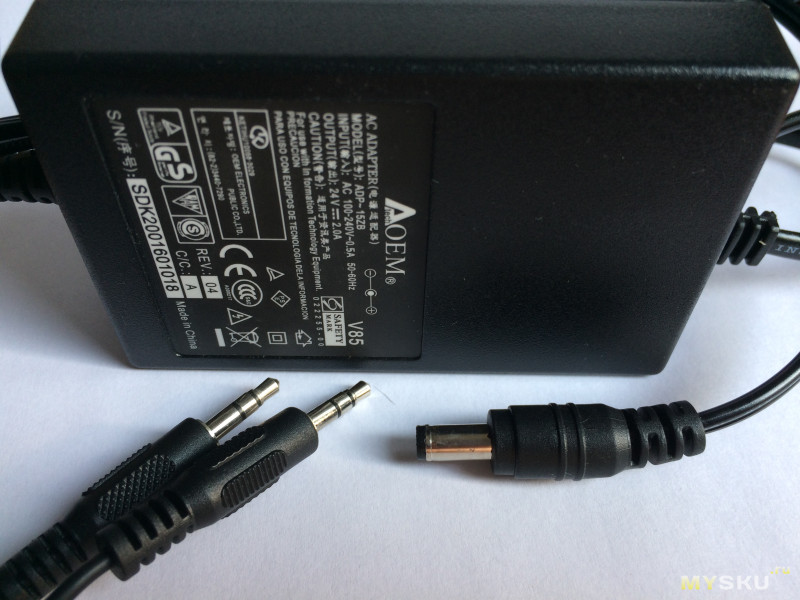

Сейчас берем адаптер из набора на 12 вольт, 2 ампер. Подключаем схему к нему. Конструктор трансформатора Теслы готов.
Но давайте сделаем из него музыкальный качер.
Добавляем несколько подробностей. И появляется миниджек 3,5. Берём смартфон, качаем приложение генерации импульсов и вот вам модуляция.
Совершенно верно кроме этого возможно подключить и музыку. Кто-то сообщит: ничего не слышно! Но это играется Стример на качере.
Сейчас берем шприц, в носик закручиваем саморез и создаем вакуум.
Случайные записи:
Шоу музыкальных катушек Тесла
Похожие статьи, которые вам понравятся:
alekseybalabanov.ru
Tesla Technologies — Профессиональное оборудование для тесла-шоу
TT Music Plus - это более мощная версия, революционной модели TT Music. Обладая мощностью около 2000 Вт, она способна зажигать газонаполненные лампы на расстоянии более 2 метров и достаточно громко проиграть любую музыкальную композицию. Она, так же как и более младшая версия совмещает в себе классический способ управления и беспроводные технологии передачи данных. Вы можете управлять этой катушкой с любого android устройства. Достаточно установить программу, скачать понравившуюся миди мелодию и с легкостью проиграть её с помощью потрясающе красивых и в тоже, самое время, мощных электрических разрядов. В данной конструкции совмещен функционал от нескольких легендарных моделей и теперь достаточно иметь в арсенале всего лишь одну катушку и для проведения классического тесла шоу и воспроизведения музыки.
Bluetooth
Для подключения к тесле, необходимо нажать кнопку «Connect» на главном экране программы. После этого нужно выбрать к какому именно устройству следует подключаться. Если теслы нет в списке, нажмите кнопку Scan for devices, после чего телефон попытается обнаружить новые устройства.
Стадии подключения:
- Connecting — устанавливается связь с bluetooth модулем
- Identifying — проверяется что устройство поддерживается программой
- Connected — связь установлена
Пароль для подключения — 1234.
Если вы уже подключались к тесле, появится кнопка «Connect to previous», которая выполняет подключение к предыдущему устройству без необходимости выбирать из списка.
Режим простого прерывателя
В этом режиме эмулируется прерыватель, который обычно собирают на нескольких таймерах.
- Ползунок PW регулирует ширину импульса. Его предельное значение настраивается опцией Max. pulse width
- Ползунок Freq регулирует частоту выходного сигнала. Его предельное значение настраивается опцией Max. frequency
- Ползунок Mod duty регулирует коэффициент заполнения burst режима от 0% до 100%. Для отключения burst режима, установите коэффициент заполнения 100%
- Ползунок Mod freq регулирует частоту пачек burst режима от 1 Гц до 10 Гц.
При нажатии на кнопку Pulse, тесла запускается только один раз с длинной импульса, заданной параметром PW, при этом все остальные ползунки никак не влияют на ее работу.
Режим воспроизведения MIDI
Управляющая программа имеет развитые функции воспроизведения MIDI Файлов.
Для того, чтобы открыть midi файл, нажмите на первую строчку. Будет показан диалог выбора файлов. По умолчанию, программа ищет midi файлы в каталоге /sdcard/midi, но вы можете выбрать любой другой каталог.
После выбора midi файла, вы можете выбрать трек для воспроизведения. Для этого необходимо прикоснуться ко второй строчке.
midi файлы с переменным темпом не поддерживаются. (они попадаются редко, но я должен был предупредить).
Первым ползунком вы можете перематывать точку вопроизведения файла, а вторым — регулировать громкость.
Блокировка экрана
Некоторые модели телефонов имеют слишком чувствительный экран и ловят наводки от трансформаторов Тесла.Если ваш телефон ловит наводки, необходимо активировать функцию «disable touchscreen», которая отключает экран при работающей тесле. При этом, если телефон имеет кнопки «домой» и «назад» на экране, это не поможет. Такие телефоны не рекомендуются для управления трансформаторами Тесла
Вычисление ширины импульса
Управляющая программа умеет уменьшать ширину импульса при увеличении частоты ноты.Следующая картинка поясняет влияние разных настроек на ширину импульса:
Кроме того, ширина импульса линейно зависит от общей громкости (выбирается ползунком volume) и громкости текущей ноты (если включена опция «use note volume»).
ADSR, LFO, Portamento
SI и ST — обладают функциями полноценного синтезатора. Они включают в себя ADSR, LFO и портаменто.
ADSR (Attack-Decay-Sustain-Release) — это огибающая зависимости ширины импульса от времени. С ее помощью можно сделать звук теслы мягче и придать ему звучание, подобное реальным инструментам.
Параметры attack, decay и release — это параметры времени, а sustain — параметр громкости.
Portamento
— при включении портаменто, нота берется не сразу точно, а появляется «подъезд» к этой ноте от предыдущей.
Реализованы портаменто двух видов.
- Портаменто есть только если одна нота следует непосредственно за другой (ползунок Type полностью влево)
- Портаменто работает не зависимо от времени нажатия ноты (ползунок Type полностью вправо).
LFO
(Low Frequency Oscillator) — генератор, который генерирует низкочастотный сигнал, который, потом, может будть использован как огибающая для ширины импульса или частоты.
Реализованы LFO двух типов
- Прямоугольный — ползунок Type полностью влево
- Треугольный — ползунок Type полностью вправо
Кнопка Reset сбрасывает параметры в ADST, LFO и портаменто в значения по умолчанию. Кнопка Save as defaults запоминает параметры, после чего они автоматически будут работать при воспроизведении midi по оптическому входу. Это полезно если вы хотите играть с синтезатора который не имеет энкодеров, которые назначаются на midi контроллеры.
