Правильная схема подключения бойлера к двухконтурному котлу. Двухконтурный котел и бойлер косвенного нагрева схема

Подключение водонагревателя к двухконтурному котлу.

Привет вам, мой читатель или читательница! Этот пост я посвящаю интересному вопросу, который мне периодически задают разные люди. Звучит этот вопрос следующим образом: «Я слышал, что можно подключить к двухконтурному котлу накопительный водонагреватель и не покупать бойлер косвенного нагрева. Правда ли это?» Скажу сразу, такая схема существует. Давайте разберемся вместе зачем это все нужно.

Зачем подключать водонагреватель к двухконтурному котлу?

Летом двухконтурный котел не работает на поддержании нужной температуры в помещениях. Его переключают в специальный «летний» режим, в котором работает только горячее водоснабжение. При появлении протока через теплообменник включается горелка. Часто при этом раздается характерный хлопок из-за возгорания газа в камере сгорания. Слушать целый день эти хлопки удовольствие ниже среднего, да и для котла это лишнее напряжение. Для решения этой проблемы и была придумана схема подключения накопительного водонагревателя к контуру горячего водоснабжения котла. Накопительный водонагреватель выступает в роли аккумулятора, в котором накапливается горячая вода.

Схемы подключения водонагревателя к газовому котлу.

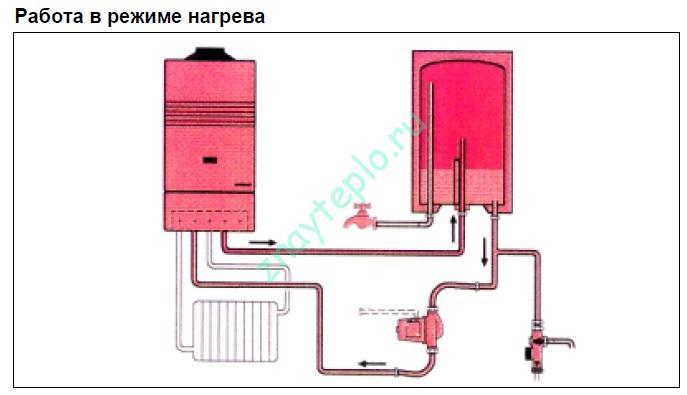

Теперь давайте перейдем к рассмотрению схемы подключения водонагревателя к контуру ГВС котла. Итак, смотрим ниже на рисунок:

Подключение водонагревателя к двухконтурному котлу.

Из рисунка видно, что накопительный водонагреватель замыкается отдельно на котел и на потребителей. Разделение делается при помощи двух трехходовых клапанов с сервоприводами. Переключение сервоприводов и включение циркуляционного насоса осуществляет некий прибор под названием «схема управления питанием». Подключается этот прибор к термостату водонагревателя. Стандартных решений тут нет и придется этот прибор изобретать с нуля.

Для сравнения приведу вам еще одну схему из технического документа:

Подключение водонагревателя к двухконтурному котлу.

В этой схеме нет трехходовых клапанов и нет схемы управления питанием. Питание циркуляционного насоса заводится непосредственно через термостат водонагревателя. Делается это согласно следующей схеме:

Подключение водонагревателя к двухконтурному котлу.

Верхняя схема имеет одну важную особенность — водонагреватель там имеет три патрубка подсоединения. Это нестандартный вариант для электрических водонагревателей, но у бойлеров косвенного нагрева имеются вход и выход рециркуляции, через которые вполне возможно организовать подобную схему подключения. Ну а для обычных электрических водогреек опять придется что-то изобретать. Иногда, такой «колхоз» отнимает много времени, сил и денег. Теперь давайте разберемся в том, как циркулирует вода в верхней схеме. Для этого я приведу еще два рисунка:

Подключение водонагревателя к двухконтурному котлу.

На верхних рисунках стрелками указано направление циркуляции воды в каждом режиме работы. В данной схеме нагрев и водоразбор могут происходить одновременно.

Резюме статьи.

По итогам могу сказать, что такая схема вполне имеет право на жизнь, но подходит больше для любителей нестандартных решений и технического творчества. Приведенные выше схемы не являются единственно возможными и на просторах сети наверняка можно найти и другие, возможно, более изящные решения этой проблемы. Однако, на мой взгляд, эту схему стоит применять только в том случае, если у вас критически не хватает денег на бойлер косвенного нагрева. На этом пока все, жду ваших комментариев и репостов в социальных сетях! До новых встреч!

znayteplo.ru

Подключение бойлера к двухконтурному котлу схема: популярные способы обвязки

Содержание статьи

От автора: здравствуйте, дорогие друзья! Обеспечить частный дом горячей водой и отоплением — задача первостепенной важности. Без этого жизнь будет очень некомфортной. Зачастую в связи с этим возникает вопрос, как именно сделать обустроить систему, чтобы получить максимальную эффективность.

Чтобы не говорить загадками, стоит сразу сказать, что оптимальным вариантом является подключение бойлера к двухконтурному котлу схема которого и будет представлена в сегодняшней статье. Почему именно этот способ является наиболее эффективным? Давайте разберемся подробно.

Варианты обустройства нагревательной системы

В основе любой автономной системы нагрева воды стоит использование отопительного котла. Именно в нем и происходит процесс передачи тепловой энергии теплоносителю. Котлы бывают двух видов:

одноконтурные. Обладают более высокой надежностью и простой конструкцией. Но в комплекте идет недостаток: такой котел можно подключить лишь к какой-то одной системе. Он обеспечит ваш дом либо горячей водой, либо отоплением, но не тем и другим одновременно;
двухконтурные. Эта разновидность успешно решает описанную в предыдущем пункте проблему. Количество контуров позволяет подключить к котлу и систему горячего водоснабжения, и отопление, а также, например, теплые полы. Это не в пример удобнее, чем использование одноконтурного оборудования. Но есть проблема. Сдвоенный теплообменник, обычно устанавливаемый в двухконтурных устройствах, не слишком надежен при больших нагрузках. В связи с этим оптимальным вариантом является котел с раздельными теплообменниками, один из которых размещен в бойлере косвенного нагрева. Это оборудование, которое дополнительно прикрепляется к основному котлу и выполняет функцию водонагревателя для системы горячего водоснабжения. А сам котел работает на отопление и прочие источники.

Помимо всего прочего, бойлеры косвенного нагрева хороши еще и тем, что их можно подключить к любой разновидности котла: к электрическому, газовому, твердотопливному и т. д. Но прежде чем заниматься установкой, необходимо правильно выбрать оборудование.

Виды косвенных бойлеров

Все бойлеры косвенного нагрева воды разделяются на две больших категории:

со встроенным управлением. Такой тип является, по сути, автономным оборудованием. Он обладает всеми необходимыми регуляторами и датчиками, которые заведуют подачей и отключением воды, а также настройкой температуры. Подключение такого бойлера осуществляется максимально просто: достаточно подсоединить входной и обратный патрубок, и можно включать;
без встроенного управления. Здесь все несколько сложнее. При монтаже такого устройства необходимо отдельно устанавливать температурный датчик так, чтобы он был связан с отопительным котлом. После этого производится обвязка котла по одной из допустимых схем.

Строго говоря, все схемы подключения косвенного оборудования основаны на одном принципе. Холодная жидкость поступает в бак снизу, а горячая идет в водопровод, проходя при этом через змеевик и отдавая тепловую энергию. Такой подход позволяет максимально увеличить количество нагревшейся воды.

Способы подключения

Существует несколько общепринятых способов того, как подключить косвенный водонагреватель к настенному или напольному отопительному котлу. О каждом из них стоит поговорить подробно.

Параллельное включение

Это самая простейшая схема, применяемая для соединения бойлера с газовым котлом. При этом необходимо соблюсти несколько условий:

размещение отопительного котла — настенное;
накопительный бак бойлера обладает небольшим объемом;
отопительная система представляет собой простую конструкцию из одинаковых радиаторов или теплых полов.

Соединение происходит очень просто. Для этого необходимо совместить верхний патрубок теплообменника водонагревателя с магистралью, по которой подается холодная вода, а нижний патрубок соединяется с трубой обратного тока. Таким образом, теплоноситель одновременно проходит как в теплообменнике, так и в отопительной системе, и температура нагрева распределяется равномерно.

Такая схема подключения подходит только для небольших домов с ограниченной длиной контура и малым количеством батарей. Причин тому несколько:

чтобы теплоноситель нагревался как следует, нужно подавать его в бойлер при температуре от 70 градусов. Для радиаторов же это слишком много. Если же температуру снизить, то оборудование просто не сможет обогреть необходимый объем жидкости, поскольку часть тепловой энергии для этого берется из уже нагревшейся воды;
одновременная процедура нагрева может привести к недостаточности выработки тепловой энергии;
необходимо устанавливать в систему обратный клапан, чтобы предотвратить потоки нагревшегося теплоносителя не в ту сторону.

С разделительным узлом

В данном случае поток теплоносителя разделяется на две отдельные части: одна идет в систему горячего водоснабжения, а вторая в отопление. Для этого применяется специальный элемент — трехходовой термостатический клапан. Он монтируется на подающей магистрали от котла, а отходящая к бойлеру труба соединяется с выходным патрубком элемента. Управление всей этой конструкцией осуществляется с помощью температурного датчика, который вынесен.

Принцип работы данной схемы следующий.

Пока теплоноситель нагревается, циркуляция происходит исключительно в бойлере. За ее интенсивность отвечает насос, принадлежащий котлу. Трехходовой клапан дает потоку направление в систему горячего водоснабжения.
Когда теплоноситель достигает необходимого температурного уровня, датчик реагирует и стимулирует клапан, чтобы тот направил воду в отопительную систему, перекрыв при этом подачу в горячее водоснабжение.
В случае снижения температуры теплоносителя происходит обратный процесс — датчик снова реагирует, и трехходовой клапан возвращает все в изначальную позицию. Соответственно, поток снова идет в систему горячего водоснабжения.

Подобная схема работает более эффективно, чем параллельная. Тем не менее, она тоже не справится с большим домом и широко разветвленным контуром отопления. Проблема в том, что у водонагревателя в данном случае более высокий приоритет, чем у отопительных радиаторов.

Поэтому, если возникнет большой расход горячей воды — например, если несколько человек одновременно решат принять душ в разных ванных комнатах — то теплогенератор просто-напросто не успеет нагреть необходимый объем теплоносителя, чтобы отправить его в радиаторы или теплые полы. Таким образом, в числе условий для организации такой схемы находится, во-первых, небольшая площадь дома, а во-вторых, малое количество проживающих в нем человек.

С двумя насосами

Третьим распространенным способом является использование двух насосов. Это применимо в том случае, если отопительный котел не оборудован собственным. Один циркуляционный насос в таком случае монтируется на контур отопительной системы, а второй — на контур бойлера, причем на обратных магистралях перед точкой их слияния.

Перед каждым насосом устанавливается обратный клапан — это обязательное условие. Трехходовой элемент в данном случае не требуется, так как направление потока теплоносителя регулируется циркуляционным оборудованием. За это отвечает термостат, который определяет температуру теплоносителя и реагирует соответственно.

Если она слишком низкая, то вода отправляется в ГВС, а циркуляция в отопительной системе временно останавливается. По достижении необходимого температурного показателя происходит обратный процесс.

Основное преимущество такого метода — возможность автономной подачи теплоносителя в систему горячего водоснабжения. То есть, в летний период вы сможете отключить отопление, и при этом не потерять возможность комфортно помыться.

С распределительной гребенкой

Данный метод подходит для зданий с большой площадью, где обустроенная сильно разветвленная система отопления и горячего водоснабжения. При этом по поводу используемых радиаторов и прочих устройств нет никаких ограничений — они могут быть как одинаковыми, так и разными.

Обеспечение всех целей необходимым объемом теплоносителя осуществляется благодаря установке гидравлического разделителя с распределительной гребенкой. Именно с ней и стыкуется косвенный водонагреватель. Причем он обладает собственным насосом, подключенный через термостат ради экономии электроэнергии и ограничения объема потока теплоносителя.

Преимущества такой системы очевидны:

если подобрать отопительный котел с необходимым уровнем мощности, то он сможет нагреть объем теплоносителя, достаточный для одинакового распределения по всем элементам отопительной системы, а также для косвенного бойлера;
ветви обособлены друг от друга и от теплогенератора, потому отопление и горячее водоснабжение являются автономными системами;
при любом объеме потребления горячей воды такая система будет работать безукоризненно, ничуть не снижая уровень снабжения.

Впрочем, есть и недостатки. Во-первых, это, конечно, очень непростой монтаж. Во-вторых, используемое для данной схемы оборудование обладает очень высокой стоимостью. С другой стороны, если вы являетесь счастливым владельцем по-настоящему большой загородной резиденции, то большие затраты на обустройство различных необходимых для жизни систем наверняка изначально входили в ваши планы.

Уважаемые читатели, обвязка отопительного оборудования не всегда является простым делом. Если вы не уверены в своих силах, то лучше доверить это профессионалам. Но в том случае, если решитесь все же провести самостоятельные работы — успехов вам!

seberemont.ru

Как подключить имеющийся двухконтурный котёл к бойлеру

Те, кто проживает в частном доме, вынуждены самостоятельно решать проблему обеспечения горячей водой. Обычно в частных домах система отопления и горячего водоснабжения организована от котла отопления, так как мало где налажено это централизовано. Горячая вода должна поступать одновременно и в радиаторы, и в краны, поэтому к котлу отопления обязательно подключение бойлера.

Какие котлы рекомендовано использовать

Для отопления и организации ГВС можно использовать двухконтурные и одноконтурные котлы с бойлерами.

Если у вас в частном доме одна или две точки разбора, много воды не требуется. В этом случае агрегат будет находиться внутри дома и ваш выбор — двухконтурный котёл.

Двухконтурный котёл в системе отопления

А вот для организации ГВС и отопления в большом, двухэтажном доме с котельной на улице нужен только одноконтурный котёл с бойлером. Это обойдётся дороже, но если организуете ГВС в частном жилом коттедже, не экономьте на этом, всё равно придёте к такому решению.

Двухконтурные котлы не предназначены для нескольких санузлов, а ещё они должны находиться непосредственно рядом с местом использования воды, иначе теплопотери будут большие.

Преимущества двухконтурного котла

Если вы хотите наладить ГВС в небольшом частном доме или на даче, то вполне можно использовать двухконтурный агрегат.

Двухконтурный котёл даёт 20 литров горячей воды в минуту. Он простой и экономный. Для того чтобы в доме была горячая вода, надо просто подвести к нему трубу с холодной водой, и тогда с другой стороны горячая вода будет на выходе.

Двухконтурный газовый котёл с встроенным бойлером

В продаже есть агрегаты с уже встроенными бойлерами. Двухконтурный котёл со встроенным бойлером обеспечит вам стабильный нагрев воды и наладит отопление дома. Но, надо понимать, что объём такого накопителя ограничен функциональными возможностями, он небольшой. Даже в напольных котлах объём не превышает 150 литров, а в настенных и того меньше.

В таких комплектациях система отопления является вторичной функцией, первоначальное место занимает горячая вода и это относится к недостаткам этой схемы. Когда будет использоваться горячая вода по назначению, то она не будет поступать в трубы отопления в качестве теплоносителя. За это время температура в помещениях может понизиться на несколько градусов, хотя это не критично.

Одновременно не получится нагреть воду и пустить теплоноситель в батареи отопления.

Дополнительное подключение бойлера косвенного нагрева

Подключение дополнительного бойлера

В тех частных домах, где уже имеется двухконтурный котёл и менять его на одноконтурный не представляется возможным, увеличить количество горячей воды можно с помощью подключения дополнительного бойлера косвенного нагрева.

Это более трудоёмкий процесс, возможно, вам потребуются дополнительные приборы, которые должны управлять потоками горячей воды и отопления, ведь они есть не во всех двухконтурных агрегатах. Приобрести такие приборы для подключения бойлера вполне реально, но, понятно, что такая установка будет стоить дороже.

Ещё несколько лет назад такое подключение было проблемой, теперь в продаже свободно найдёте комплект для объединения двух приборов

Подключая косвенный бойлер к двухконтурному котлу, вы решаете проблему рециркуляции. То есть, приходя домой, вы сможете включить кран и оттуда потечёт сразу же горячая вода. А при постоянном проживании в частном доме, это очень важно. И хотя двухконтурный котёл дешевле, но не экономьте на комфорте, бойлер косвенного нагрева нужен обязательно.

Советы по установке

Подключение водонагревателя к двухконтурному термоблоку будет происходить в несколько этапов.

Первоначально необходимо установить бойлер, затем соединить все приборы в единую систему и подключить двхконтурный котёл.

Бойлер и котёл обязательно устанавливать рядом, чтобы их можно было связать автоматическим устройством. К такому подключению потребуется и циркуляционный насос.

В случае если подключаете бойлер, то котёл должен быть газовым или твердотопливным, но не электрическим, иначе бойлер будет забирать на себя большое количество электрической энергии, больше половины. В этом случае возникнут проблемы с теплом.

Удачи в решении проблем!
