Для изготовления этого простого цифрового термометра необходим температурный датчик LM35, цифровой вольтметр (любой недорогой китайский цифровой мультиметр), два маломощных диода, один резистор и несколько батареек (либо элемент типа «Крона»). Из этих компонентов можно быстро собрать простой цифровой многофункциональный термометр с диапазоном температур от -40 до +150 градусов Цельсия. Для измерения только положительных температур диоды и резистор не нужны. Точность измерения температуры 0,1 градуса Цельсия, т.е. термодатчик для многих применений можно назвать прецизионным.
Для этого универсального цифрового термометра использованы полупроводниковые датчики температуры LM35DZ/NOPB для температуры от 0 до +100°C и LM35CZ/NOPB для температуры от -40 до +110°С в корпусах TO-92.
В datasheets некоторых производителей LM35 указана верхняя измеряемая температура +150 градусов Цельсия.
Такой электронный измеритель температуры можно быстро сделать своими руками.
Достаточно подключить Крону (или три пальчиковые батарейки, соединенные последовательно) к датчику, а датчик к вольтметру, как показано на рисунке – и термометр готов. Датчик потребляет от источника питания ток не более 10 мкА, поэтому батарейку можно не отключать длительное время.
Диапазон использования такого цифрового датчика очень широк:
- термометр комнатный
- термометр уличный
- термометр для воды и других жидкостей
- термометр для инкубатора
- термометр для бани и сауны
- термометр для аквариума
-термометр для холодильника
- термометр для автомобиля
- цифровой многоканальный термометр и т.д.
Схема цифрового термометра для измерения температуры от минус 40 до плюс 110 градусов Цельсия с однополярным источником питания. Диоды маломощные кремниевые – КД509, КД521 и т.д. Диапазон измерения тестера надо устанавливать на 2 вольта (2000 мВ), последняя цифра будет показывать десятые доли градуса, ее следует отделить точкой. Для воды и других жидкостей датчик термометра следует сделать герметичным, для этого его можно залить силиконовым герметиком, либо поместить в медную трубку с внутренним диаметром 6 мм со сплющенным и запаянным концом.
Запаянный конец трубки надо заполнить термопастой. Затем припаять к датчику провода, изолировать контакты и вставить датчик в трубку – протолкнуть до упора, чтобы он находился в теплопроводящей пасте. Таким образом получаем щуп-термометр. Если инерционность термометра не является критичной, датчик можно вставить в пластиковую трубку и загерметизировать ее концы.
Термометр легко сделать многоканальным. Для этого можно использовать как механические, так и электронные аналоговые переключатели. Ниже, для примера приведена схема двухканального термометра для плюсовых температур с использованием «перекидного» тумблера. Этот прибор показывает уличную температуру, датчик висит за закрытой форточкой. Время на сборку заняло 30-40 минут. Так выглядит прибор сзади. Собран градусник по схеме с одним источником питания, двумя диодами и резистором. Поскольку отрицательное смещение на диодах составляет порядка 2-х вольт, а минимальное напряжение питания датчика 4 вольта, в качестве БП использованы спаянные последовательно 5 батареек ААА. Датчики припаяны к неэкранированным проводам длиной 2,5 метра. На этом фото показаны два термометра. Датчик первого размещен в холодильной камере, а второго - в морозильной камере этого же холодильника. Точка на индикаторе мультиметра нарисована черным маркером. Измерил температуру своего тела – полный порядок. Подключил точно такой же другой прибор (без точки на индикаторе) к этому же датчику и огорчился, прибор «врет» в большую сторону на 0,2 градуса. В кипящей воде не пробовал: не готовы герметичные щупы. Перед замерами батарейки в обоих приборах заменил на одинаковые новые. На основе этого термодатчика можно сделать простой регулятор температуры, добавив компаратор с регулируемым или фиксированным порогом срабатывания и силовой ключ (оптосимистор, реле …), который будет включать нагреватель. Для построения термостата (инкубатора, например) такая схема не пойдет, LM35 необходимо подключать к устройству с функцией ПИД-регулятора, например, ТРМ210. firstelectro.ru Предлагаю для повторения схему цифрового термометра, который имеет очень малые размеры. Здесь мы рассмотрим создание простого цифрового термометра с использованием в качестве температурного датчика - специальный цифровой датчик температуры от фирмы DАLLAS, а точнее ds18b20 и микроконтроллером ATtiny2313. Характеристики предложенного цифрового термометра: пределы измерения от -55 до +125*С ; точность измерение от 0,1 до 0,5*С. Фотография датчика ds18b20: Работает термометр следующим образом: микроонтроллер подает запрос на поиск и запись адресов датчиков ds18b20, подключенных к линии контроллера по интерфейсу 1Wire. Далее производится чтение температуры с датчиков, которые были найдены, после этого микроконтроллер выводит температуру на 3-х символьный LED, хотя при небольшой модификации прошивки можно подключать и 4-х символьный LED. Тогда температура будет выводится с точность до десятичных долей градуса. Опрос датчика составляет где-то 750мс. Схема проста и в печатной плате не нуждается, хотя кому больше нравится на печатной плате - можно нарисовать. Я контроллер ATtiny2313 ставил сзади LED индикатора и всё соединял проводами. Принципиальная схема цифрового термометра на ATtiny2313: В архиве на форуме, есть прошивки для индикаторов с общим катодом и общим анодом. Так же все прошивки умеют работать с 8 х датчиками ds18b20. Ещё есть прошивка, которая меряет температуру с точностью до десятичных значений, при этом необходим 4х символьный LED дисплей, анод лишнего сегмента цепляют к PORTD.3 , а запятую цепляют на PORTB.7. Использовать этот цифровой термометр можно в самом широком спектре устройств. Материал предоставил ansel73. Форум по микроконтроллерам Обсудить статью ПРОСТОЙ ЦИФРОВОЙ ТЕРМОМЕТР radioskot.ru На страницах нашего сайта "Эл-схема" неоднократно поднималась тема цифровых измерителей температуры. Одни были с индикацией на светодиодных индикаторах, другие с LCD дисплеями, все естественно на микроконтроллерах... А теперь мы покажем схему, где объединены все преимуества других термометров в один букет. Здесь показания выводятся на экран от Nokia-3315, питание батареечное на 5 вольт, датчик температуры выносной, и МК PIC18F458 который и является недорогой основой самодельного измерителя температуры. Этот термометр подойдёт для измерения температуры от -55 до 150 градусов. Устройство очень полезно для испытаний оборудования - тестирования и определения температуры различных устройств с неизвестной температурой. Либо как обычный экономичный уличный термометр, в котором термодатчик выведен на улицу. Прибор обеспечивает очень устойчивые показания и имеет превосходную чувствительность по входу благодаря датчику температуры LM-35, от National Semiconductor. Он может чётко измерять даже небольшие изменения температуры. Прошивки контроллера различных версий находятся тут. В датчике LM35 имеется три контакта - плюс, минус и выход аналогового сигнала. LM35 линеен во всем температурном диапазоне - 10 мВ/С. А напряжение сигнала поступает на внутренний 10-битный аналогово-цифровой преобразователь контроллера PIC18F458, который превращает его в температуру и затем выводит на дисплей телефона NOKIA 3315/3310. Для экономии батареек можно сделать подсветку отключаемой, или даже весь термометр кнопкой активировать лишь на момент измерений. Питание должно быть стабилизировано на уровне строго 5 В. Представляется интересным изготовление такой небольшой приставки, где всё будет находится в компактном пластиковом корпусе. el-shema.ru Собственно, цифровой электронный термометр продается уже собранным , и готовым к эксплуатации. Данный цифровой электронный термометр собран на микроконтроллере ATtiny 2313. Датчиком температуры служит изделие DS18B20 от компании Dallas Semiconductors. Характеристики термометра видны на фото, поэтому повторять их не будем. Для проверки работоспособности цифрового термометра подключаем его к лабораторному блоку питания и подаем напряжение, ну скажем, 12В (допустимо от 7 до 15В). Эталонных измерителей температуры у меня нет ( да и не нужны они), поэтому сравниваем показания цифрового термометра с обычным бытовым. Как видно, показания очень близки- почти 19°С на спиртовом термометре, и 18,8°С на цифровом. Такой точности цифрового термометра более чем достаточно для бытовых нужд. Сразу же захотелось проверить работу цифрового термометра и при отрицательных температурах, но, поскольку на улице еще держится температура выше ноля градусов, пришлось искать альтернативный источник отрицательных температур. Им оказалась обычная морозильная камера обычного холодильника. Не долго думая, помещаем датчик температуры в морозильную камеру, выжидаем пару минут для обеспечения стабильности показаний. Термометр показал минус 19 градусов Цельсия. Отсюда сразу два важных вывода: Поскольку испытательный этап успешно закончен, приступим к окончательной сборке термометра. Для корпуса цифрового термометра был выбран валявшийся без дела пластиковый корпус от советского радиоконструктора ( набора) Старт-7176 « Часы электронные». Сами мною собранные часы из этого набора где-то еще тоже валяются. Корпус имеет наружные размеры ШхВхГ- 140мм х 90мм х 30мм. Внутренние размеры, соответственно, чуть меньше. Камнем преткновения оказался выбор источника питания. Имелось три варианта: От применения батарейки в качестве источника питания отказался сразу, учитывая тот факт, что цифровой термометр потребляет ток до 40 мА. Батарейки надолго не хватит при таком токе. Тонкий корпус глубиной всего 30 мм казалось бы не позволит разместить внутри него сетевой источник питания. Поэтому , наиболее вероятным выглядел вариант №3-внешний блок питания на понижающем трансформаторе. Этот вариант мне не нравился-хотелось получить моноблок, без всяких дополнительных коробочек-блочков и проводов. И решение нашлось! Перебирая свой радиолюбительский хлам обратил внимание на зарядное устройство от старого мобильного телефона Samsung. Шильдик на нем информировал о том, что зарядка выдает напряжение 5В при токе до 1А. По току все было с запасом, а вот пяти вольт напряжения было недостаточно. Пришлось вскрывать корпус зарядного устройства, с целью посмотреть- а нельзя ли как-нибудь повысить выходное напряжение… Половинки корпуса были склеены, поэтому корпус был попросту разломан. Внутри оказалась платка импульсного источника питания и, что и как тут делать поначалу казалось непонятным. Габариты платки оказались подходящими для размещения в выбранном корпусе. Вид со стороны элементов. Видна маркировка микросхемы, на которой собрана зарядка- SC1009PN. Обратите внимание, что у этой микросхемы отсутствует ножка №6. Это сделано для того чтобы высокое напряжения на ножке №5 не прошивало на рядом расположенные другие ножки микросхемы (это сказал Гугл). С обратной стороны на платке размещены пара десятков элементов в SMD исполнении, среди которых выделяется своими размерами оптрон РС817 и шестиногая микросхема с двухбуквенной маркировкой. Поиск даташита на SC1009PN ничего не дал. Знающие люди пишут что это-специфическая заказная микросхема. Есть аналог-TNY264P. Удалось найти принципиальную схему на подобное зарядное устройство И вот тут мы видим, что работой импульсного источника питания через оптрон РС817 управляет микросхема типа TSM1051. Это и есть вот та шестиногая SMD микросхема с непонятным обозначением. А вот на TSM1051 даташит имеется в сети. Можно видеть типовую схему включения Из даташит’а следует, что данная микросхема специально разработана для применения в подобных устройствах. Но, самое важное, выходное напряжения источника питания на данной микросхеме можно менять в некоторых пределах, изменяя номиналы резисторов делителя R1 и R2(см. типовую схему включения), или R10 и R11, R14 ( см. схему зарядки выше).Это как раз то, что нам нужно. Поиск резисторов делителя напряжения на конкретной плате показал, что искомый резистор имеет маркировку R15 рядом с микросхемой TSM1051 и соответствует резистору R1 на типовой схеме включения. Номинал данного резистора был 820 Ом. Методом подбора номинала данного резистора в сторону увеличения ( кажется, до 1,8 кОм) выходное напряжения было поднято с 5 до 8,5 В. Как раз то, что нужно!! Пробная проверка питания цифрового термометра от модернизированной зарядки была успешной. Осталось поместить все это в корпус. Внутри корпуса закрепляем плату термометра, плату источника питания, на задней стенке размещаем разьем для подключения датчика температуры наружного воздуха. Сборка почти закончена В ходе работ появилось желание сделать возможность замера температуры воздуха не только снаружи , но и в помещении. Для этого был использован еще один датчик DS18B20, который установлен прямо на задней стенке корпуса. Для переключения датчиков использован обычный тумблер, который закреплен на передней панели. Схема переключения выглядит вот так. Для защиты датчика наружной температуры от механических повреждений делаем вот такой контейнер из кусочка трубки. К трубке прикреплен кронштейн для закрепления контейнера на стене ( либо где удобно) в месте защищенном от прямых солнечных лучей и атмосферных осадков. Датчик DS18B20 помещаем внутрь трубки Выключатель питания закреплен на боковой стенке Осталось проверить в работе… Температура наружного воздуха Температура внутри помещения Данное устройство было собрано в начале октября 2016 года и на момент написания статьи ( конец октября) прошло, так сказать, полный цикл испытаний. Все работает безотказно. Единственный важный момент: нет данных о том, допускается ли длительная круглосуточная эксплуатация зарядок от мобильных телефонов. Поэтому , во избежание перегрева и воспламенения не рекомендую оставлять без присмотра источник питания на базе зарядного устройства от мобильного телефона. Я выключаю устройство на ночь. Ради эксперимента-гонял термометр без выключении больше суток-все абсолютно нормально, никакого нагрева элементов не наблюдалось. P.S. Когда наступят морозы-добавлю фото замера отрицательной температуры наружного воздуха. Обновление от 30 ноября 2016 года. Утро, мороз…Вот как отображает термометр отрицательную температуру: www.myhomehobby.net Автор статьи “Сделай сам: электронный термометр своими руками” Георгий Меньшиков Смотрите так же: samodelka.info Часто надо посмотреть на термометр, когда условия освещения плохие - например, посреди ночи. Поэтому ЖК-индикаторы, даже с подсветкой, не подходят. Лучшую читаемость в условиях недостаточного освещения имеют светодиодные индикаторы типа АЛС. Параметры термометра в смысле погрешности измерений всецело определяются настройкой градуирования по образцовому термометру. Схема термометра, вместе со всей страницей из журнала радиоконструктор приводится ниже: Форум по цифровым микросхемам Обсудить статью СХЕМА ЦИФРОВОГО ТЕРМОМЕТРА radioskot.ru P.S. Есть вариант точно такого же конструктора на пару долларов дешевле (спасибо gargargar за информацию). Но там качество печатной платы хуже. Это отметил и gargargar в своём комменте, и на странице товара есть также соответствующий коммент "Very hard to solder, blue PCB" mysku.ruПростой цифровой термометр своими руками с датчиком на LM35. Цифровой термометр с выносным датчиком своими руками схема
Простой цифровой термометр своими руками с датчиком на LM35
Термометр для измерения положительных температур
Схема подключения LM35 для измерения плюсовой температуры и «распиновка» датчика
Термометр уличный электронный
Схема электронного термометра с двумя датчиками
ПРОСТОЙ ЦИФРОВОЙ ТЕРМОМЕТР
ТЕРМОМЕТР С ВЫНОСНЫМ ДАТЧИКОМ
Схема цифрового термометра с датчиком
Делаем цифровой электронный термометр на основе DS18B20.
В преддверии наступления зимы возник вопрос замера температуры окружающей среды «за бортом», то бишь на улице. Причем хотелось это делать не утруждая себя высматриванием наружного спиртового термометра через заиндевевшее окно, а просто наблюдая дистанционно наружную температуру в комфортных домашних теплых условиях. Для этих целей как нельзя лучше подходит электронный термометр. Вот об этом и пойдет речь в статье….
Сделай сам: электронный термометр своими руками
Сегодня мы расскажем, как своими руками сделать электронный термометр из трех деталей.
Очень простой и достаточно точный термометр можно сделать, если у вас случайно завалялся старый стрелочный амперметр со шкалой 100 мкА.Для этого потребуется батарейка и всего две детали.
Температура измеряется датчиком LM 35. Этот интегральный кремниевый датчик включает в себя термочувствительный элемент — первичный преобразователь температуры и схему обработки сигнала, выполненные на одном кристалле и заключенные в пластмассовый корпус, такой, как, например, у КТ 502 (ТО- 92). У датчика LM 35 есть конструктивная разновидность с теми же параметрами, но иной цокалевкой и теплоотводом, что очень удобно для контактных измерений температуры.Выходное напряжение датчика LM 35 пропорционально шкале Цельсия (10мВ/ С). При температуре 25 градусов этот датчик имеет на выходе напряжение 250 мВ, а при 100 градусов на выходе 1,0 В.Обозначение датчика несколько необычно. Цоколевка приведена на рисунке.
На схеме датчик изображают прямоугольником с обозначением типа прибора и нумерацией выводов.Схема термометра приведена на рисунке и столь проста, что не требует пояснений.Собранный термометр должен быть откалиброван.Включите схему. Датчик LM 35 плотно прижмите к резервуару ртутного градусника, например с помощью изоленты, укутайте место соединения или просто положите все под подушку. Так как любые тепловые процессы инерционны, придется подождать с полчаса или больше, чтобы температуры датчика и градусника выровнялись, затем потенциометром установите стрелку микроамперметра на цифру, соответствующую температуре градусника. Вот и все. Термометром можно пользоваться.
В авторском варианте для тарировки был использован градусник от 0 до 50 градусов Цельсия с ценой деления 0,1 градус, поэтому термометр получился достаточно точным.К сожалению, найти такой градусник проблематично. Для грубой тарировки можно просто положить датчик рядом с термометром, измеряющем скажем температуру в помещении, подождать часа два и выставить нужную температуру на шкале микроамперметра.Если точный градусник все же найдется, то в качестве индикатора вместо стрелочного прибора можно использовать цифровой мультиметр, например китайский ВТ-308В, тогда показания температуры можно будет считывать до десятых долей градуса.Для тех, кто хочет ознакомиться с интегральными датчиками подробно- простите сайт kit-e.ru или rcl-radio.ru (искать LM 35).СХЕМА ЦИФРОВОГО ТЕРМОМЕТРА
Часто схемы собирают по остаточному принципу: что-то где-то завалялось - можно что-нибудь спаять. Это как раз тот случай, где ничего покупать не нужно, так как все детали термометра самые распространённые. Использование дешевых микросхем серии 176 (К176ЛА7 и К176ИЕ4), сделало возможным создание цифрового термометра, который при всей своей простоте обладает высокой повторяемостью и достаточной для бытовых целей точностью. Часто в последнее время ставят цифровые датчики температуры, но здесь им является обычный терморезистор с отрицательным ТКС и сопротивлением примерно 100кОм.
DIY набор для создания цифрового термометра и последующая интеграция (не колхозинг) его в автомобиль
Здравствуйте. Предлагаю обзор комплекта для создания самодельного цифрового термометра. Постараюсь рассказать также и о некоторых хитростях. Для гуру мои «хитрости» могут показаться смешными, но некоторым, надеюсь, помогут. Также в обзоре будет информация о том, как этот термометр я установил, не приколхозил, а именно установил в автомобиль. На самом деле это не просто термометр, а терморегулятор, у него есть выход для управления нагрузкой и кнопки изменения уставки, но я использовать эти функции не планирую. Заинтересовавшихся прошу… У меня в авто нет датчика температуры наружного воздуха. В связи с этим я испытываю некоторое неудобство. Анализ готовых автомобильных термометров мне не принес удовлетворения. Поэтому выбор пал на этот набор. Почему именно на него? Термометр использует цифровой датчик температуры DS18B20, который не требуется настраивать или калибровать. Он уже имеет абсолютную точность 0,5 градуса. Но об этом ниже. Перейдём к набору. Посылка и упаковка:
Продавец положил вот такую памятку-просьбу:

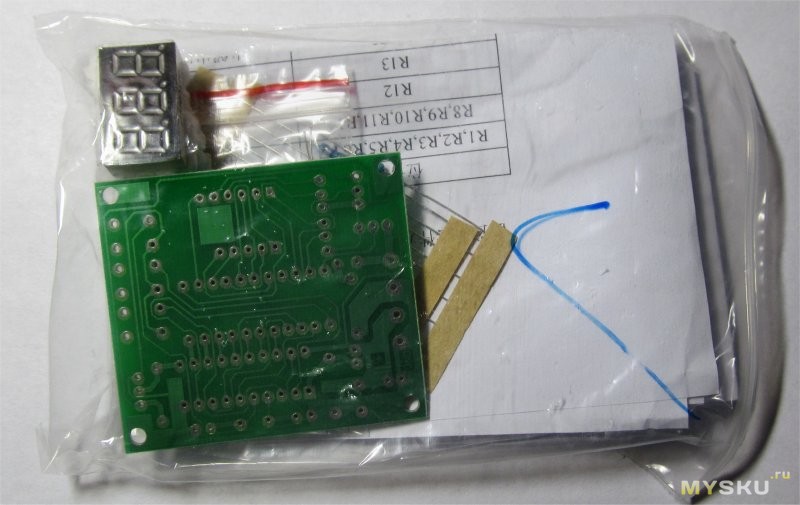

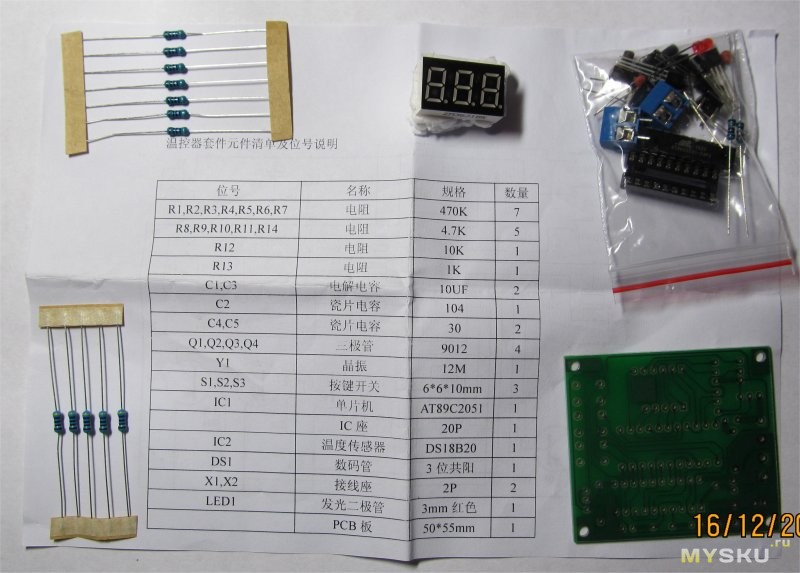

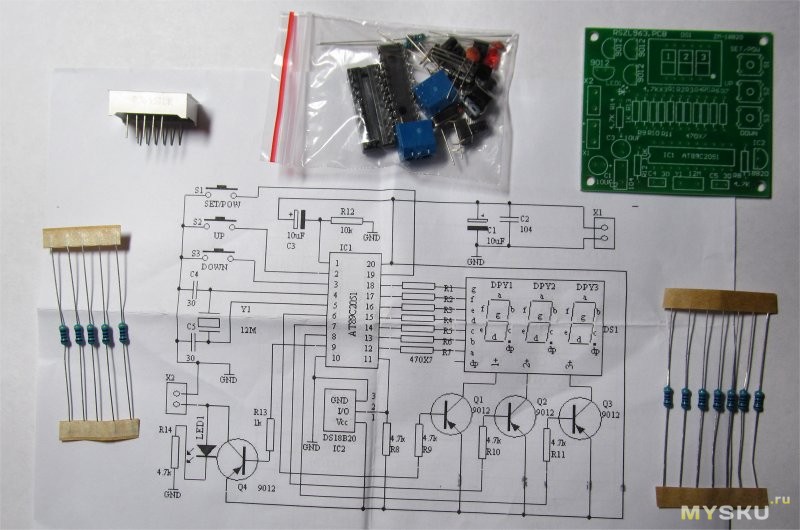

В ней продавец благодарит за выбор именно его магазина, рассказывает о том, как он заботится об удовлетворении покупателей и просит не забыть оставить хороший отзыв. Как-то так.Комплектация:

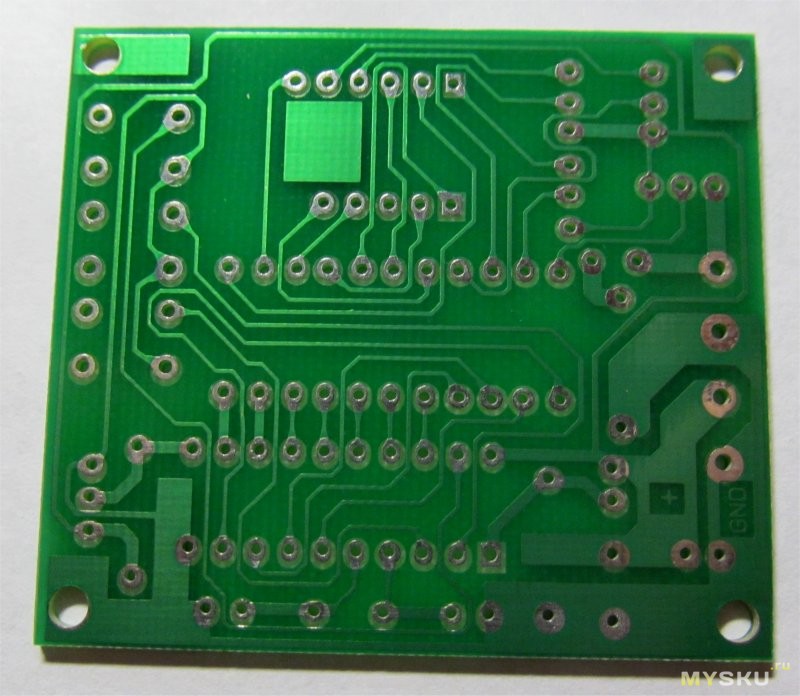

Рассмотрим основные компоненты поближе.Печатная плата:

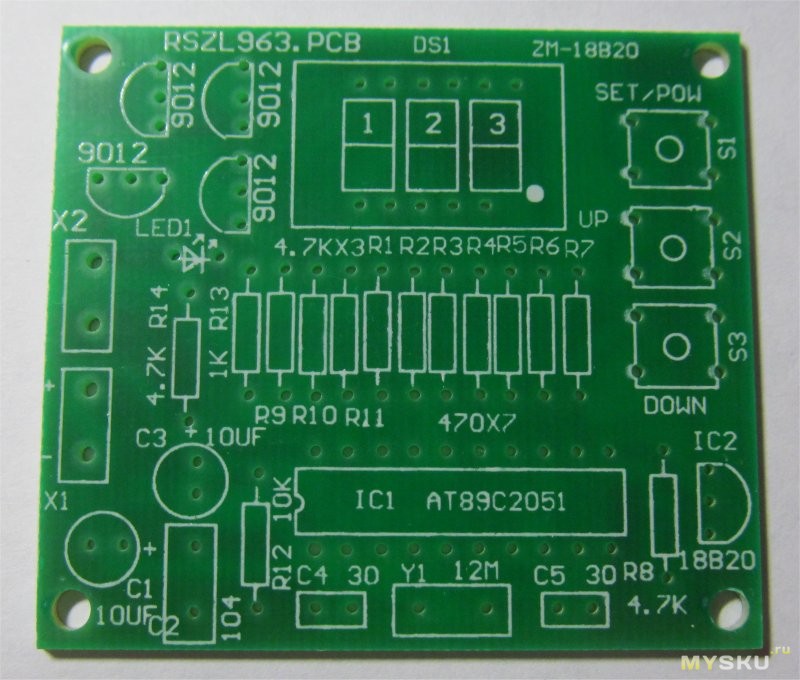

Односторонняя печатная плата из стеклотекстолита. Со стороны печати нанесён защитный лаковый слой, в обиходе именуемый «зелёнкой», со стороны элементов нанесена шелкография. Размер платы 50х55 мм. Качество изготовления хорошее.
Микроконтроллер:
Микроконтроллер АТ89С2051 в корпусе DIP20 является Атмеловским клоном знаменитого Интелловского микроконтроллера Intell 8051. Официальное название 8051-семейства микроконтроллеров Intel — MCS 51. Микроконтроллер уже «прошит», т.е. содержит в себе необходимый программный код.

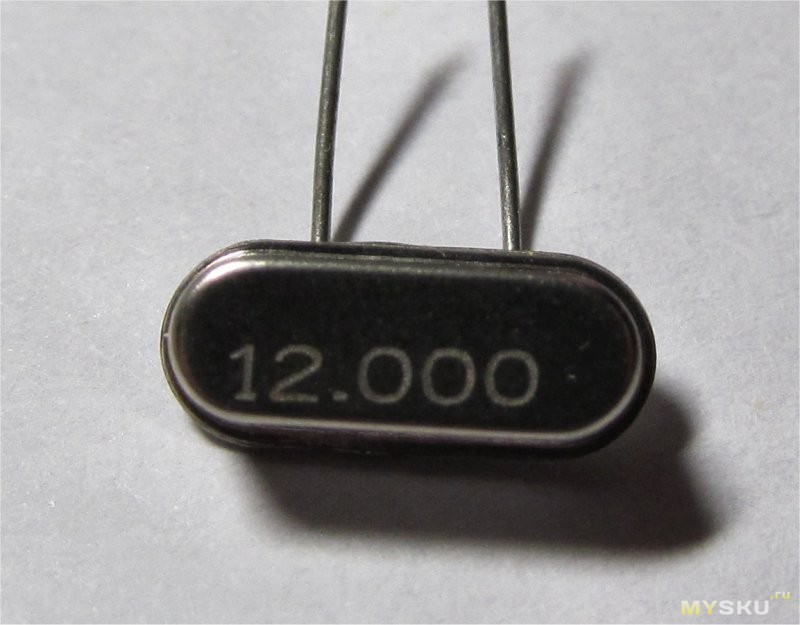

Кварцевый резонатор:
Микроконтроллер оборудован тактовым генератором, для стабилизации частоты которого используется внешний кварцевый резонатор на 12 МГц

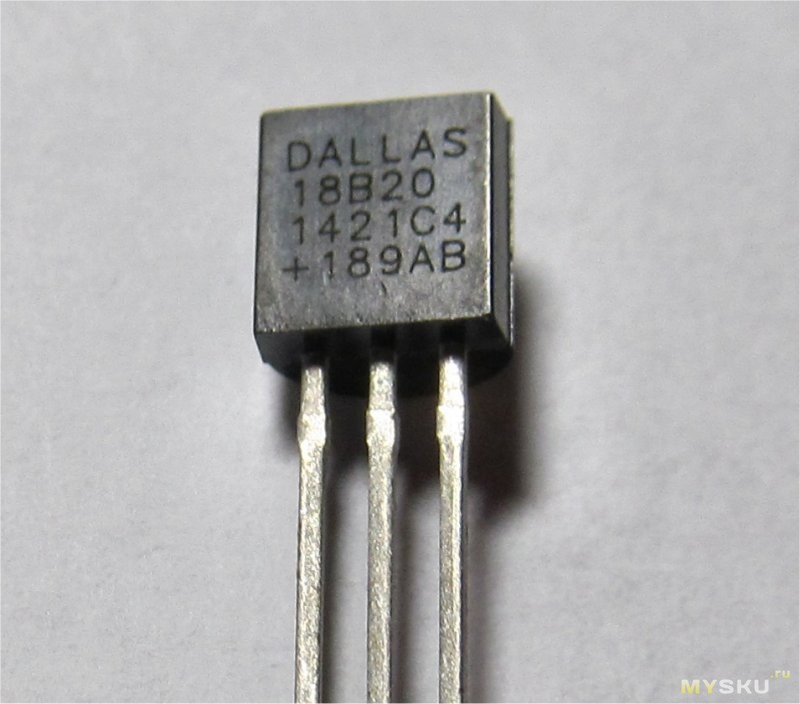

Термодатчик:
В качестве датчика температуры используется распространённый цифровой датчик DS18B20 (русскоязычное описание). Данный термодатчик, а по правильному «Преобразователь температуры» зарегистрирован в Государственном реестре средств измерений и имеет описание типа СИ (ссылка). Так вот в описании типа СИ указано, что данный датчик температуры имеет абсолютную погрешность измерения температуры +- 0,5 градуса Цельсия в диапазоне от -10 до +85 градусов. За пределами диапазона погрешность увеличивается до 2 градусов. Этот цифровой датчик имеет интерфейс «1-Wire» или по другому «MicroLAN». Работает как с «активным» питанием (используются все 3 ножки), так и с «паразитным» (для этого достаточно 2 проводов). Но ввиду того, что термометр предполагается эксплуатировать в автомобиле с большим уровнем помех, то лучше подключить все 3 ножки.

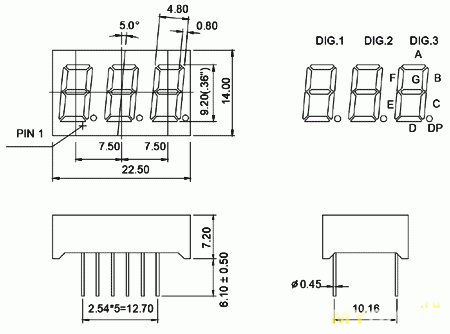

Индикатор:

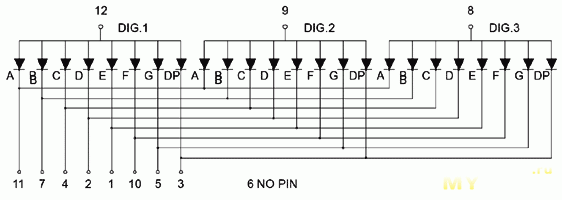

В качестве индикатора используется трехразрядный светодиодный цифровой дисплей 3631 с общими анодами красного цвета.

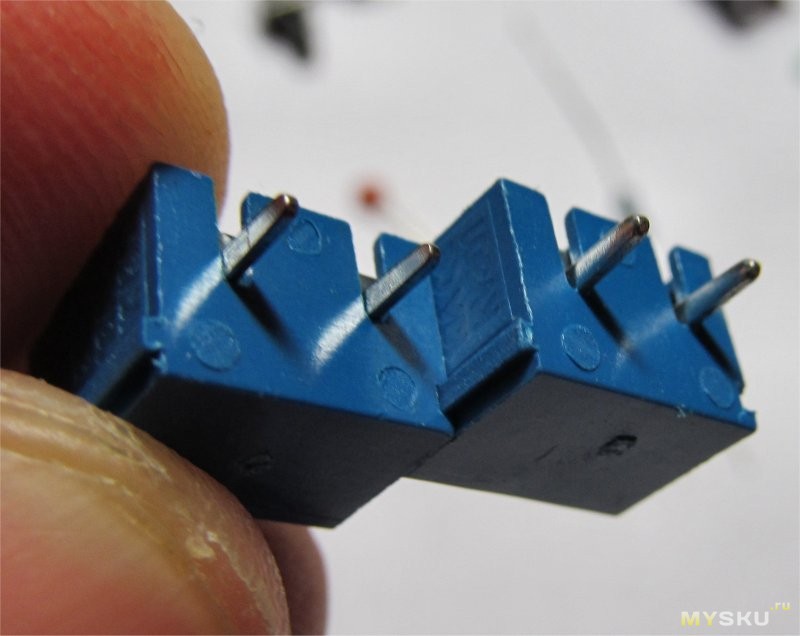

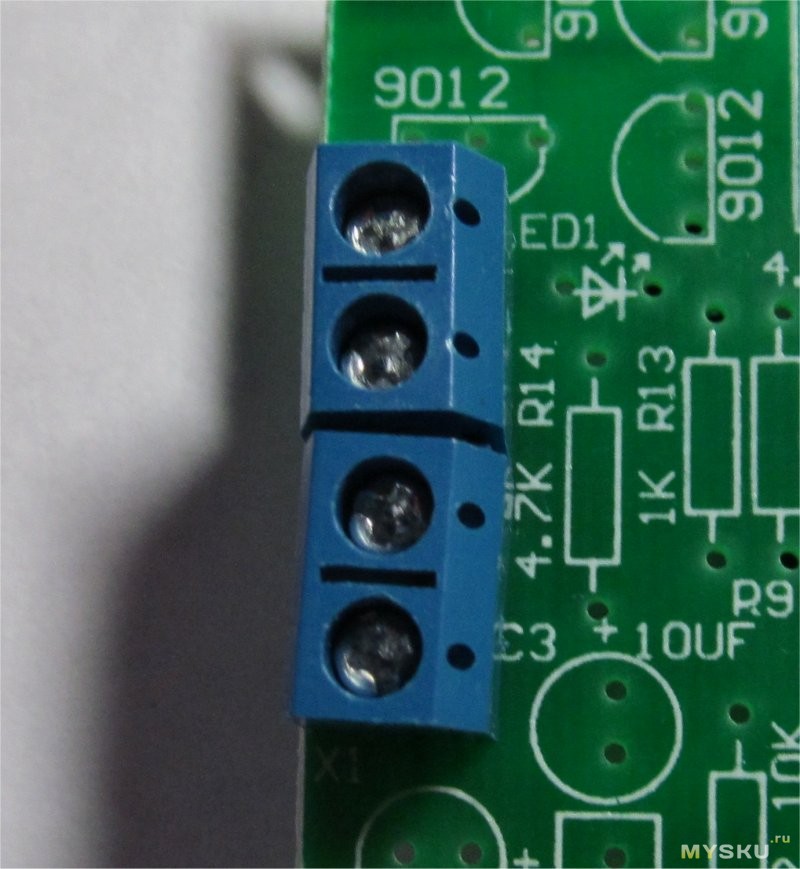

Винтовые клеммники:

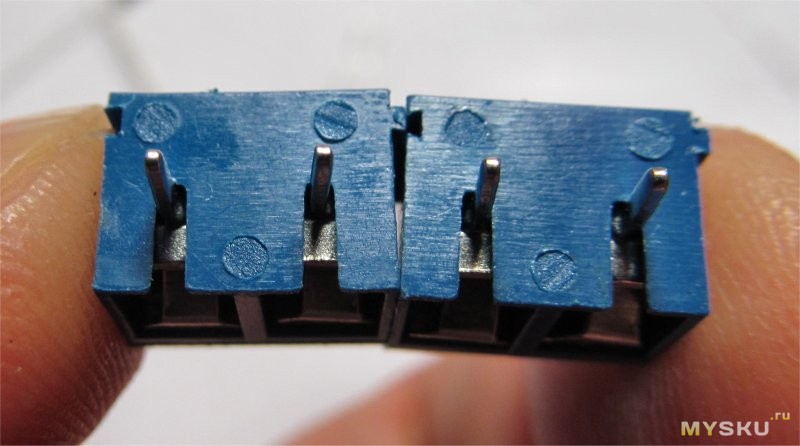

Клеммники соединяются между собой с помощью гнезда «ласточкин хвост». У этих клеммников есть один конструктивный недостаток: Ось контакта для пайки совпадает с осью винта и при приложении достаточно небольшого усилия на винт, контакт для пайки проворачивается, срывая пайку. Поэтому затягивать эти клеммники нужно аккуратно, без лишних усилий.
Остальные элементы:

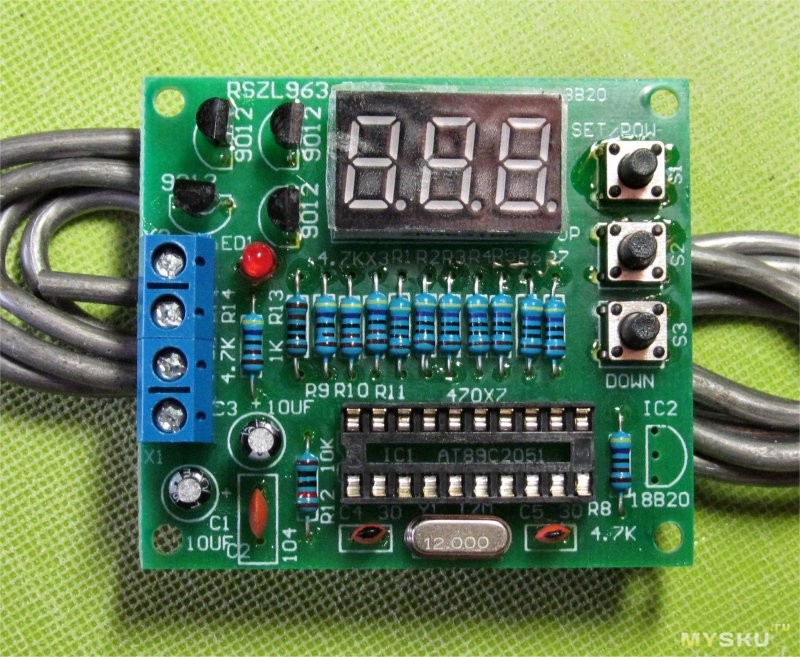

Остальные элементы самые стандартные: конденсаторы, резисторы, транзисторы, кнопки.Паяем:
Паять желательно используя флюс — спиртоканифоль. Изготавливается либо самостоятельно (канифоль толчётся в песок и растворяется в медицинском спирте), либо приобретается в специализированных магазинах. Готовую спиртоканифоль, для удобства использования, советую перелить в пузырёк от лака для ногтей, предварительно очищенный от лака ацетоном. Кисточкой спиртоканифоль наносится на плату и выводы и дальше паяется обычным припоем, например ПОС-61.Спаяли:
Возле отверстий можно заметить остатки флюса, протёкшего со стороны печати.
Моем:
Для очистки от флюса плата помещается в литровую стеклянную банку и заливается спиртом или спиртобензиновой смесью примерно на полчаса. Я обычно мою медицинским спиртом. Потом этот спирт можно использовать для изготовления спиртоканифоли. Через полчаса остатки флюса смываются ватной палочкой или не очень жёсткой зубной щёткой. Наладка и первое включение:
В наладке плата не нуждается, должна работать сразу после подачи питания, но у меня не заработала. Сначала я даже подумал, что контроллер прислали незапрограммированный. Но оказывается при подаче питания, термометр включается в «дежурном режиме» и чтобы его «разбудить», необходимо нажать кнопку S1. Этой же кнопкой можно послать термометр обратно в «дежурный режим» долгим нажатием. Короткое нажатие переводит в режим изменения уставки. Режим индикации уставки определяется морганием индикатора. Для изменения уставки служат кнопки S2 и S3. Для подтверждения уставки — короткое нажатие S1. Уставка это температура при которой происходит изменение значения выхода на клеммнике Х2, что дополнительно индицируется красным светодиодом LED1. К клеммнику Х2 можно подключить катушку маломощного 5 вольтового реле, контактами которого уже управлять чем-то более мощным. Работает это следующим образом: Если измеряемая температура выше уставки, то светодиод не горит и реле обесточено, если температура падает ниже уставки, загорается светодиод и подаётся напряжение на контакты клеммника Х1, т.е. реле срабатывает. Таким образом с помощью данного термометра, а точнее терморегулятора можно поддерживать температуру в какой-нибудь печи (инкубаторе). Питается термометр от 5 вольт постоянного тока. Ток потребления не замерил, но он невелик. Думаю десятки миллиампер.Установка в автомобиль:

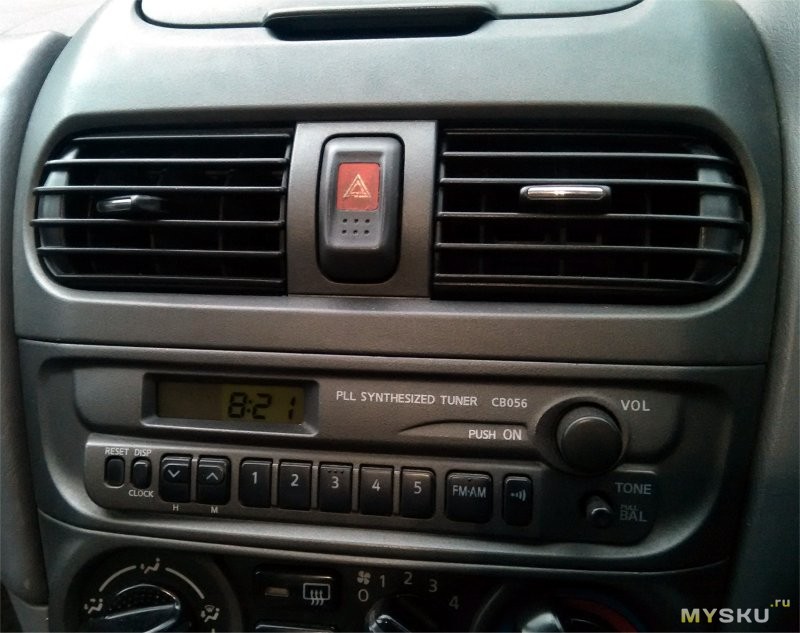

Ну что же, пора переходить ко второй части обзора — к установке в автомобиль. Не люблю разный «колхозинг» и обвешивание салона всякими «прибамбасами», поэтому постарался встроить термометр так, чтобы его внешне видно не было. Вставить его решил в… штатный приёмник. Из всех функция приёмника используется единственная — часы. Поэтому левая часть ЖК индикатора всегда пустая. Вот под этот индикатор я и решил спрятать индикатор термометра.

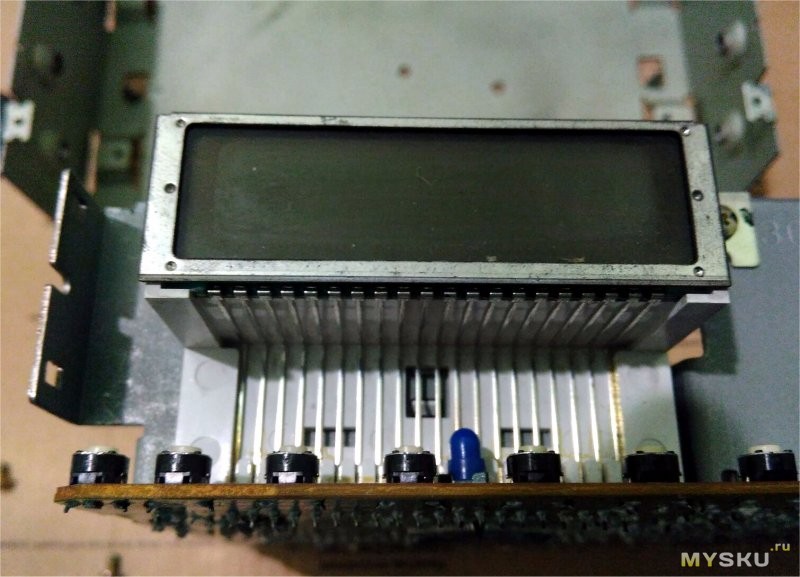

Подробности демонтажа приёмника и последующего его «расковыривания» опущу, думаю всё будет понятно из фото:

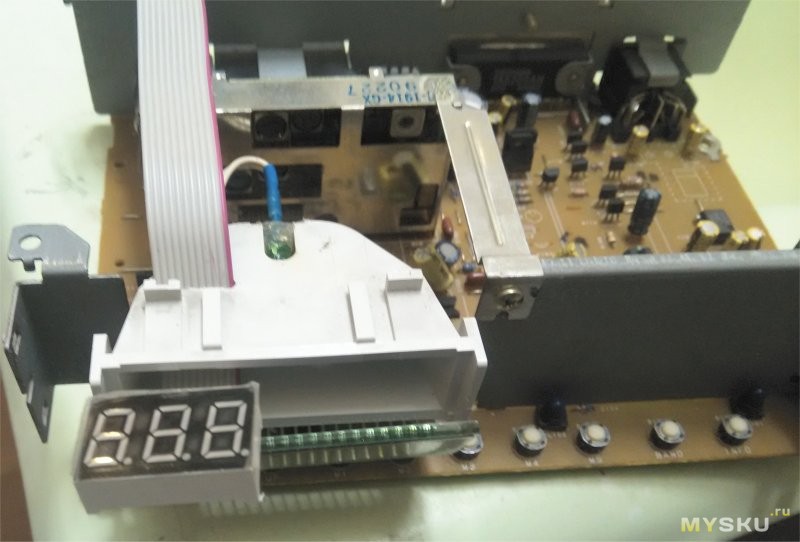

Чтобы установить светодиодный индикатор термометра позади ЖК индикатора приёмника, индикатор термометра пришлось удлинить с помощью 11 жильного плоского кабеля (кабель взял от PATA интерфейса, это то, что было до SATA, если такого кабеля в наличии нет, то его можно купить в магазине радиотоваров). Далее в пластиковом корпусе за ЖК индикатором прорезается плоская щель на ширину кабеля, я для этого просверлил ряд отверстий 2 мм сверлом, и обработал их скачала канцелярским ножом, потом маленьким надфилем.

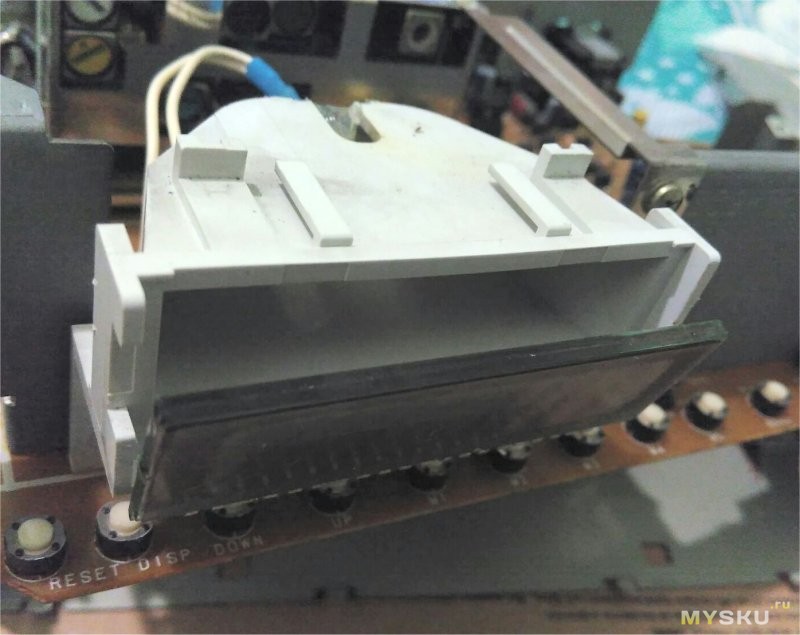

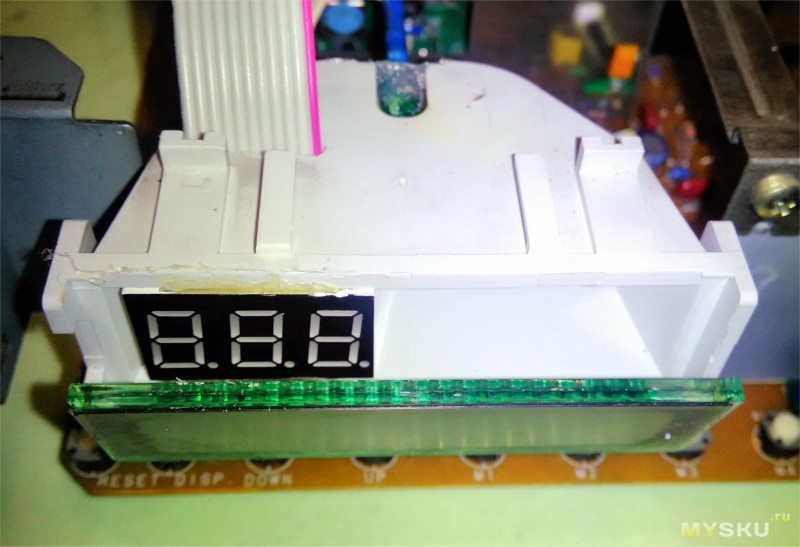

Далее, термоклеем закрепил индикатор, удалив излишки клея ножом:

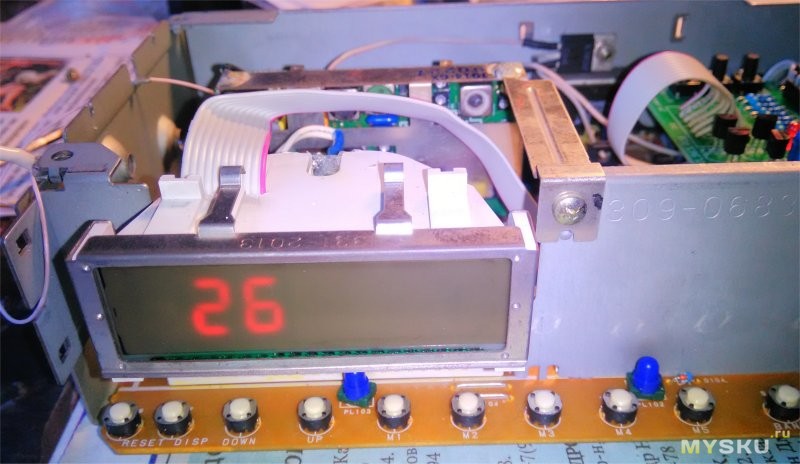

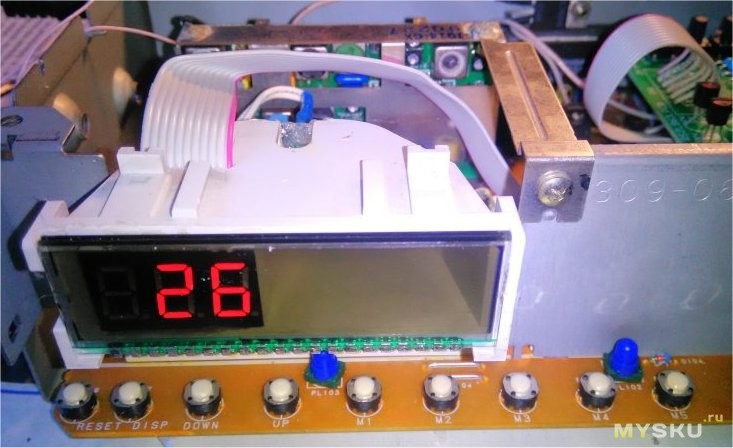

ЖК индикатор сам по себе прозрачный, но позади индикатора установлена рассеивающая белая пластиковая прокладка. Вот как видны цифры без рассеивающей прокладки:
А вот так с установленной рассеивающей прокладкой:
Второй вариант мне понравился больше.Питание:

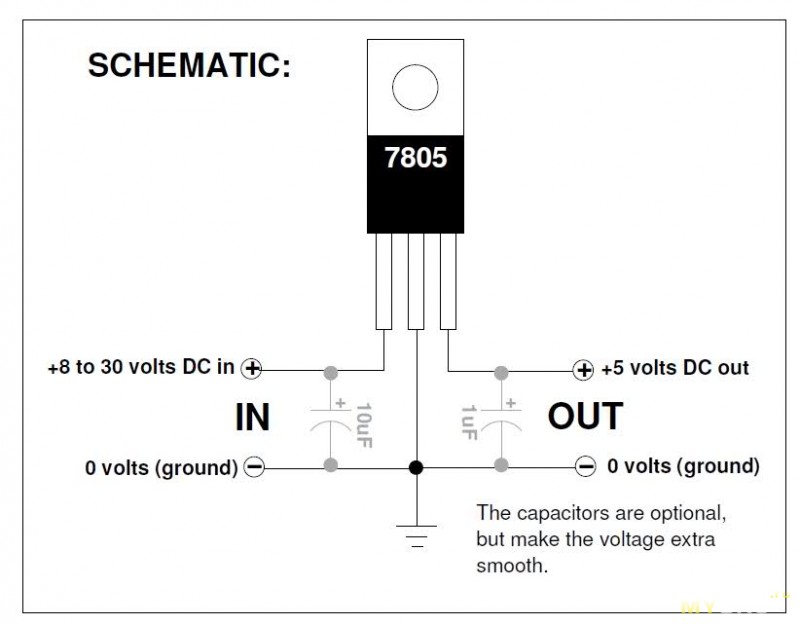

Нужно не забывать, что напряжение питания термометра 5 вольт, а бортовое напряжение большинства автомобилей 12 вольт. Для этого необходимо использовать 5 вольтовый стабилизатор. Я использовал линейный стабилизатор 7805 в корпусе ТО-220. Схема включения:

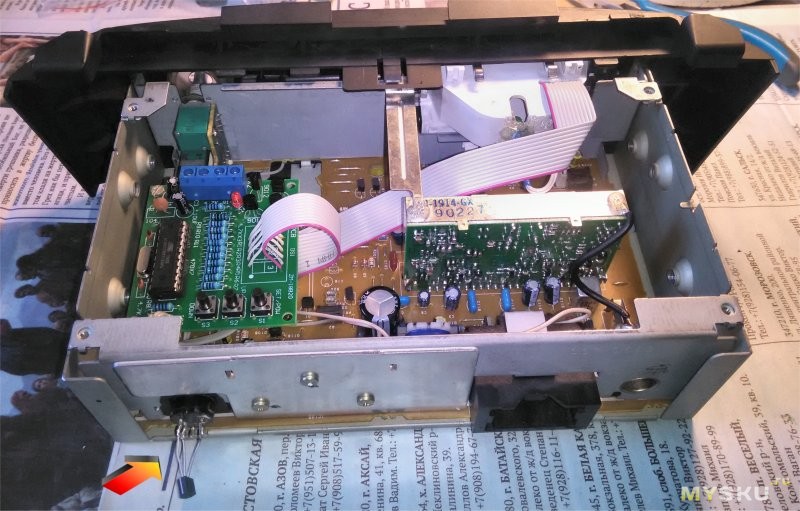

Стабилизатор прикрутил на радиатор. Саму плату закрепил 2-мя стойками к основной плате. Кнопку S1 подключил к штатной кнопке приёмника, предварительно отрезав дорожки от последней:
Подключение термодатчика:

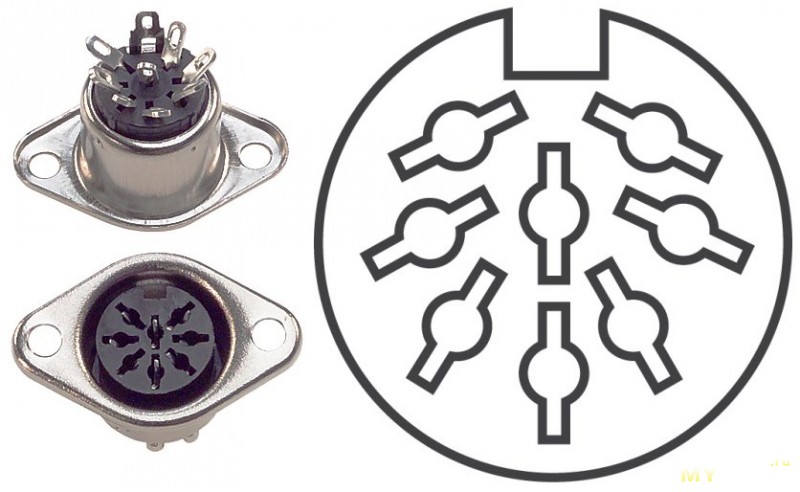

Для подключения термодатчика я использовал установленное, но не подключенное 8 контактное гнездо DIN-8:

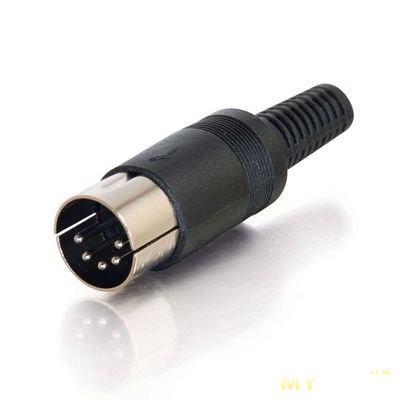

В качестве разъёма использовал старый советский стерео-штеккер DIN-5 (такой используется и в старых АТ клавиатурах):
Вот как получилось:

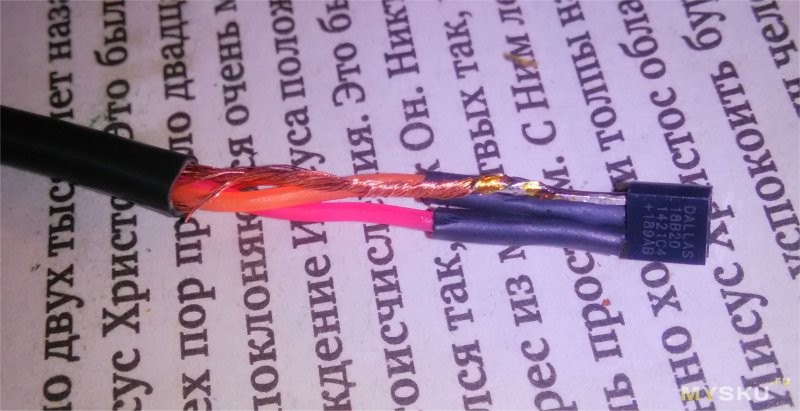

Термодатчик и кабель:
Кабель я использовал 2-х проводный микрофонный, т.к. он круглый в сечении и достаточно гибкий. Он состоит из 2-х проводов и оплётки — экрана. Вот этот экран я подключил к "-" питания датчика, провода как получилось:

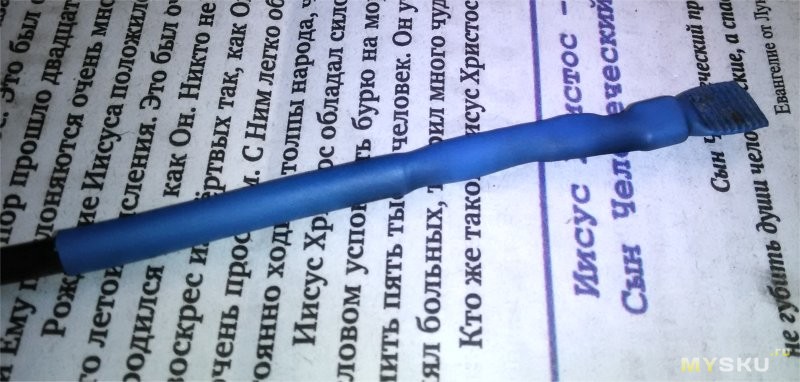

Теперь необходимо датчик загерметизировать. Проще всего надеть на него термоусадочную трубку таким образом, чтобы она перекрыла и часть кабеля и осталась за пределами датчика ещё миллиметров на 5-8. Далее усадить, начиная от кабеля и заканчивая датчиком и пока ещё трубка горячая, конец зажать пассатижами. Получается вот такого вида герметичный несъёмный «чехол»:
Место установки термодатчика:

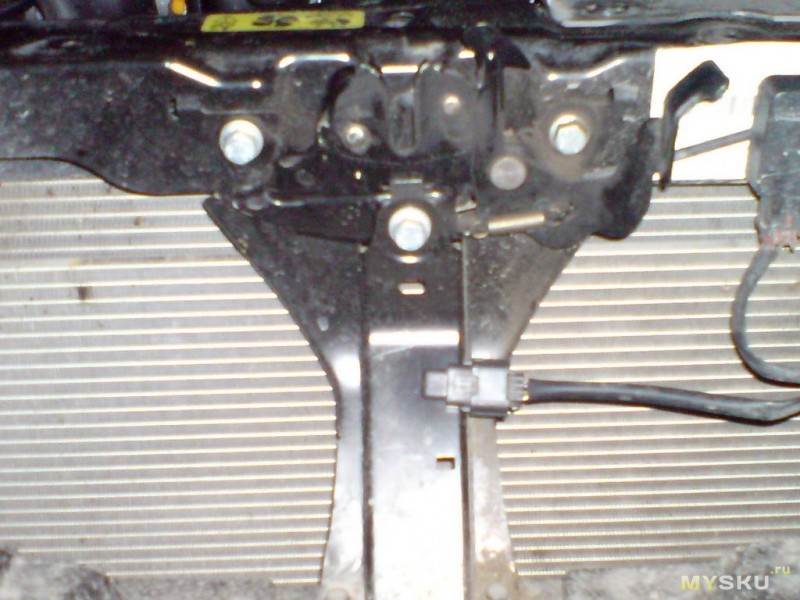

Немаловажный этап установки термометра наружного воздуха это выбор правильного места установки термодатчика. Сначала я вывел термодатчик в подкапотное пространство между фарой и крылом. Во время езды термометр показывает правильную температуру. Но во время стоянки подкапотное пространство подогревается работающим двигателем и показания плывут вверх. Изучив данный вопрос я выяснил, что производители устанавливают термодатчики наружного воздуха в основном в 2 местах: Перед радиатором под замком капота:

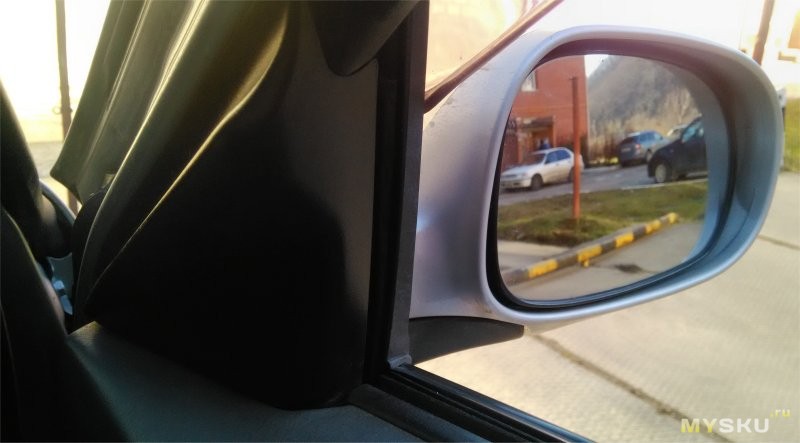

И в зеркале заднего вида:
Второй вариант мне показался идеальным, т.к. в зеркале точно термодатчик ничем подогреваться не будет, при условии, что зеркала без подогрева. В моём авто установлены зеркала с электроприводом и как раз без подогрева, поэтому конструктивно уже есть отверстия для проводов. Для этого пришлось снять обшивку двери и часть обшивки салона. Самое трудоёмкое — продеть провод через гофру с кабелями между дверью и салоном:

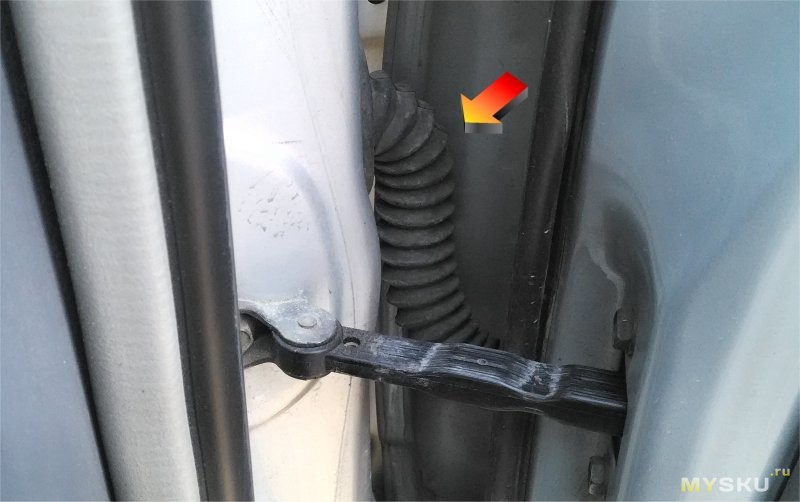

Наслаждение результатом:

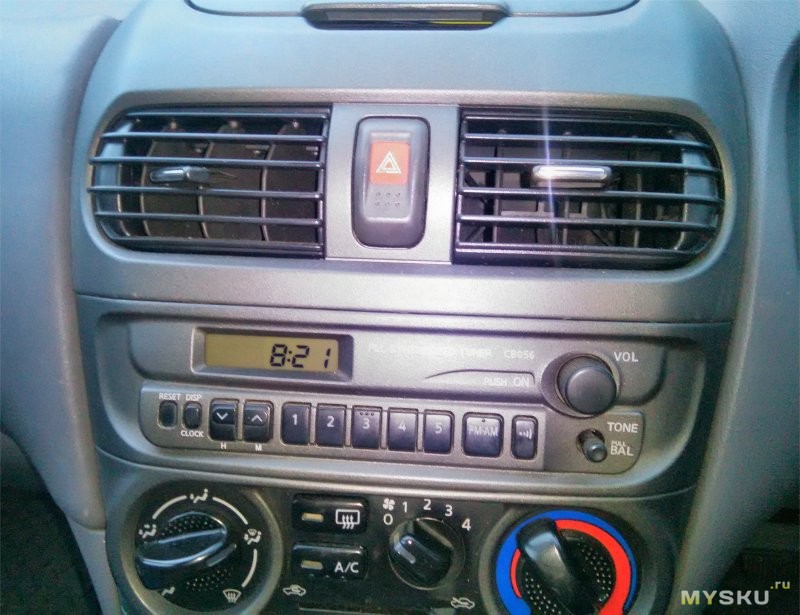

С выключенным термометром но с включенной подсветкой ЖК индикатора:

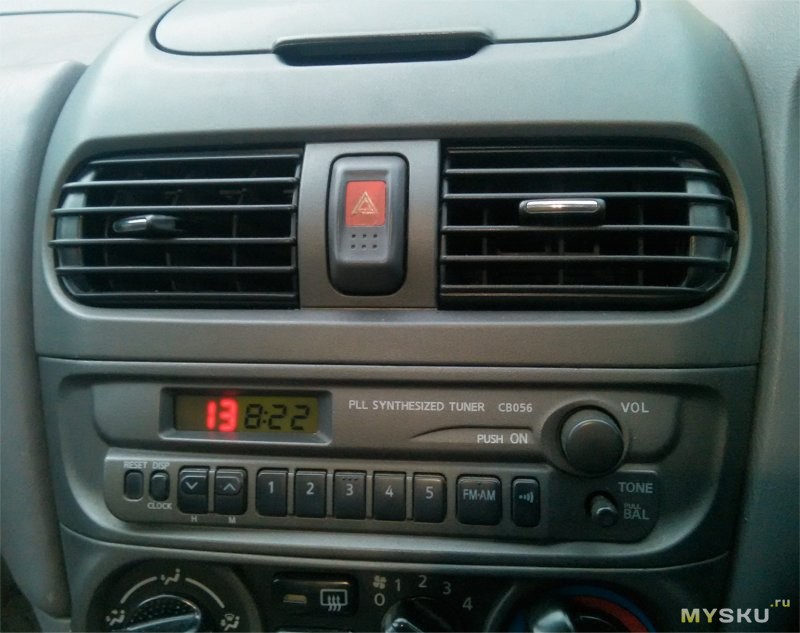

С включенным термометром:
Я результатом остался доволен.Заключение:
Затратив 8 долларов и 3 дня новогодних праздников я получил цифровой термометр с хорошей точностью измеряющий температуру за бортом авто и, что для меня немаловажно, не портящий внешний вид салона. Вот что ещё можно добавить к вышесказанному:
Ну вот и всё. Удачи по жизни и на дорогах!!!
