Откатные ворота довольно популярны в использовании. Однако, их стоимость достаточно высокая, поэтому гораздо дешевле соорудить ворота самостоятельно. Существует несколько схем организации автоматического привода. О том как сделать автоматику откатных ворот руками узнаем далее. С помощью механизированного электронного привода удается обеспечить открытие массивных ворот, нажатием на кнопку. Для его сборки потребуются подручные материалы, а монтажные работы займут максимум день. Главной деталью для автоматического привода является двигатель асинхронного типа. Рассмотрим два варианта подачи сигнала - цепной и роликовый. Перед изготовлением привода, необходимо подобрать подходящий двигатель. При наличии на участке трехфазного счетчика, рекомендуем остановиться на трехфазном варианте двигателя, обмотки которого имеют звездное соединение. Таким образом, удается избавиться от большого количества проблем во время пуска, а мощность двигателя будет использована с максимальной эффективностью. При отсутствии трехфазного счетчика, воспользуйтесь однофазным двигателем конденсаторного типа. Учтите, что такие приборы отличаются низкой работоспособностью, особенно при пуске. Оптимальная мощность привода составляет от 1 до 2,5 кВт. Данное значение определяется общим весом полотна. Частота вращения двигателя должна быть минимальной 500-1000 оборотов в минуту. С помощью низкого крутящего момента удается избавиться от нагрузки на поверхность ведущего вала. Приводное колесо должно совершать не более ста вращений в минуту. Данная величина является выходным крутящим моментом на редукторе. Значение входного крутящего момента должно равняться частоте вращения мотора. Данная схема подключения автоматики откатных ворот своими руками подразумевает использование редукторов одноступенчатого типа. Если данные детали найти не удалось, то возможен вариант их замены менее дорогостоящими вариантами. Однако, кинематическая схема должна быть надежно соединена. Основным составляющим данного механизма будет выступать силовой мотор от старой стиралки. Подключая данный двигатель, определите концы на каждой обмотке. Для этих целей используется мультиметр, который измеряет силу сопротивления, обмотка пускового типа данного двигателя будет отличаться большим значением. Для соединения редукторного вала с двигателем используется муфта жесткого или полужесткого типа. Первый вариант имеет форму гильзы, на котором находятся различные по размеру отверстия, а также шпоночные канавки. Второй вариант соединительной муфты состоит из двух фланцев, для соединения которых используют резиновые лепестки. Заменить редуктор поможет ременная передача. При этом, для того, чтобы правильно определить передаточное значение, размер большого шкива, установленного на приводное колесо, разделяется на размер меньшего, находящегося на валовой части мотора. Данный вариант отличается сложностью сборки штативных элементов, а также в соединении между деталями кинематической схемы. Довольно много проблем возникает с соединением ременных натяжных механизмов. Для этого, в состав механизма добавляется автомобильный натяжной механизм для ремней. Кроме того, используя ременную передачу, особое внимание уделяется механизму с независимым валом, на котором располагаются два подшипника. Особое внимание уделяется центрированию вала, так как на нем установлены две трансмиссии. Предлагаем ознакомиться с вариантом изготовления самого простого метода автоматизации откатных ворот. Данная передача называется реечной или цепной. На редукторном валу фиксируется велосипедная или мотоциклетная звездочка. Далее на нее нужно надеть специальную цепь, диаметр звеньев которой соответствует типу звездочки. Она должна быть зафиксирована в горизонтальном положении по всему воротному полотну. Выполняя вращение звездочки в ту или иную сторону, происходит передача вращения цепи, которая открывает ворота. Особое внимание уделите фиксации двигателя, на механизме передач. Изначально, необходимо создать раму, на которой будет располагаться двигатель с механизмом передачи. Для этих целей, рекомендуем воспользоваться угловой сталью, размером в 5 см. Жестко зафиксируйте раму на бетонном основании. От этого зависит длительность эксплуатации всего механизма. В процессе выбора редуктора с мотором прежде всего ориентируйтесь по высоте осевого вращения. При наличии различных величин между этими двумя механизмами, то необходимо соорудить двухуровневое основание под оборудованием. Для фиксации редуктора и двигателя используются болты со специальными гайками. При этом, опора под них должна отличаться ревностью и жесткостью. Под основание нужно соорудить отверстия продолговатой формы, для правильной регулировки положения мотора. На следующем этапе цепь устанавливается на ворота. Чаще всего, ее фиксируют на направляющей рельсового типа. Однако, это является большой ошибкой, так как механическая передача постоянно загрязняется и быстро выходит из строя. Дополнительная балка приводного типа монтируется непосредственно на полотне, При этом, высота монтажа установки цепи составляет 50-80 см от земли. На нижнюю часть балки устанавливается цепь с рейкой зубчатого типа, для ее защиты от посторонних факторов и влаги используется резиновый или пластиковый кожух. Для фиксации конечных участков цепи с воротами используется электрическая сварка. Учтите, что все соединения должны быть высококачественными, поэтому при отсутствии опыта работы со сварочным аппаратом, лучше доверить этот процесс профессионалу. Цепная передача отличается большим количеством трудностей, возникающих в процессе ее эксплуатации. Прежде всего, цепь, растягивается под воздействием тяжелых ворот. Для устранения этого явления, достаточно установить на последнем звене цепи шпильку, вовнутрь которой помещаются проушины. С помощью данного натяжителя цель постепенно подтягивается. Еще одним вариантом является монтаж на цепи специального ролика, имеющего жесткую пружину. Именно она и подтягивает цепь в процессе эксплуатации, предотвращая ее растягивание. Еще одно неприятное явление - соскальзывание цепи со звездочки. В таком случае, лучше цепь заменить зубчатой рейкой, для этих целей нужно обратиться к профессиональному слесарю. Выделяют несколько разновидностей автоматики для откатных ворот своими руками схем, которые отличаются наличием в приводной системе прижимных роликов. Для изготовления таких механизмов необходимо потратить больше времени и усилий. Преимуществом такой схемы выступает ее грязестойкость, устойчивость перед влагой, снегом и наледью. Данный механизм подразумевает установку ролика на наружную стенку рельсовых деталей. На ролике имеется защитная крышка, выполнена из резины. Покрышка должна содержать прямой протекторный профиль, обеспечивающий надежное сцепление. Для дополнительного усилия используется пружинное сжатие. Пружина монтируется на толкательной шпильке, и соединяется с гаечным механизмом. Для фиксации осевых валов используется фиксатор в форме буквы П. Для того, чтобы компенсировать данные усилия, на обратную сторону направляющего элемента монтируются два ролика ответного типа, фиксируемых в стационарном положении. Для того, чтобы приобрести подходящие ролики, следует обратиться к промышленным предприятиям, занимающимся тележками. Старайтесь выбирать колесики, имеющие стальное основание и подшипники закрытого типа. Максимальная нагрузка на такой ролик должна составлять 350-600 кг, в соотношении с весом ваших ворот. Особое внимание также уделите пружинам, устанавливаемым на толкателе. Они должны отличаться высоким прижимным усилием. Однако, несущая способность пружины не должна превышать несущей способности подшипника. Особое внимание уделите соединению двигателя с роликовым механизмом. Для этих целей используется передача клиноременного типа. Для фиксации ведомого шкива используется стальное основание, а также колеса, имеющие три шпильки. Кроме того, воспользуйтесь несколькими открытыми шестернями. Выбирая место фиксации ролика, рекомендуем остановиться на редукторном валу или непосредственно на моторе. Таким образом, поверхность натяжного механизма будет взаимодействовать не с осевым роликовым валом, а с основанием корпусной части редуктора. Учтите, что радиальное давление на подшипник не должна превышать прижимное усилие пружинных механизмов. Учтите, что перед тем как устанавливать автоматику, необходимо проверить простые откатные ворота своими руками без автоматики на наличие дефектов в процессе их открывания. Перед началом монтажных работ, необходимо побеспокоиться о выравнивании ворот строго по уровню и об их правильной установке. В процессе стандартного оборудования для автоматического открывания ворот чаще всего имеется: Кроме того, в процессе работы нужно запастись сварочным аппаратом, дрелью и набором сверл к ней, приводами, с помощью которых подключается лампа и элементы безопасности. Изначально определитесь с местом монтажа электрического привода на воротах. После этого, установите привод и настройте автоматические элементы. Установите рейку, на которой имеются зубья на поверхность привода, определите место монтажа привода таким образом, чтобы рейка находилась по центру шестерни. После этого, привод фиксируется на ранее определенном месте. Для этих целей используется сварочный аппарат. При необходимости монтажа привода немного выше определенного места, он монтируется на поверхность ранее приваренной профильной трубы. После монтажа швеллера на него устанавливается привод, фиксируемый болтами. Следующий этап - установка рейки с зубьями. Прежде всего, откройте ворота, установите по центру рейку, на которой расположена шестерня. Для того, чтобы скрепить концевые включатели установите рейку. Рейка приваривается на поверхность трубы, далее она протягивается за полотно. После монтажа рейки производится проверка ее работоспособности. Все элементы, на котором фиксируется автоматика привариваются повторно. Между приводом и поверхность шестерни оставляется зазор размером в один миллиметр. Далее устанавливаются выключатели концевого типа. Для их фиксации на поверхности рейки используют болты. Выделяют два варианта выключателей - магнитные и механические. Первый вариант отличается большей эффективностью работы, так как данные выключатели работают даже при неблагоприятных погодных условиях. Магнит устанавливается на рейку с зубьями, проходя определенный участок на воротах, начинает срабатывать, При этом выключатели разделяются на два вида: плюсовой и минусовой. Настройка данных элементов системы производится на расстоянии от ворот минимум в 100 см. Для работы выключателей механического типа используется обычная пружина. Подключать электрический привод необходимо согласно инструкции от производителя. Для дополнительных настроек используется дистанционный пульт управления. Кроме того, дополнительно устанавливаются фотоэлементы, которые улавливают световые сигналы. Фотоэлементы должны быть закреплены друг напротив друга. Они могут устанавливаться на ранее обустроенные столбы. Для того, чтобы подключить провода, соорудите в трубе отверстие и проведите их от источника электроснабжения. Далее следует установить лампу сигнального типа, она будет передавать информацию о вблизи находящихся предметах. Этот элемент не является обязательным, однако он существенно повышает уровень безопасности участка. На автоматику для откатных ворот своими руками цена определяется индивидуально, в соотношении с мощностью основного привода. Этот фактор определяется размером ворот и их общим весом. Откатные ворота своими руками без автоматики довольно сложные в использовании, так как каждый раз, для их открытия необходимо использовать физические усилия. Автоматика для откатных ворот своими руками видео: strport.ru Для изготовления автоматических ворот потребуются определенные навыки работы с техникой, не нужно верить тем, кто убеждает вас в обратном. Это неоднократно было доказано народными умельцами. Автоматика для ворот своими руками О видах автоматических ворот, а также о том, как изготовить автоматику для них, и пойдет речь в этой статье. Содержание пошаговой инструкции: Популярность таких ворот повлияла на рост предложения, и многочисленные современные модели можно условно разделить на три большие группы: Распашные конструкции Учитывая плюсы и минусы каждой группы, можно прийти к выводу, что лучшим вариантом являются именно распашные ворота. Изготовление распашных ворот Главными преимуществами распашной конструкции являются простота и удобство в эксплуатации, более того, при открытии не потребуется много свободного пространства. Именно этими положительными качествами и обусловлена популярность таких ворот. Единственным недостатком можно считать высокую стоимость автоматики, но ее (автоматику) можно сделать и своими руками. Важно! Средняя продолжительность работы распашных ворот составляет примерно 50 тысяч циклов открывания/закрывания. Вот перечень всех комплектующих, которые потребуются в монтаже: Каретка Shimano Deore Направляющий профиль Накатные ролики Уловители магнитные Изготовление ворот нужно начинать с выбора материала. Схема автоматики для распашных ворот В данном случае все зависит исключительно от предпочтений и финансовых возможностей владельца участка. Для воротного полотна можно использовать: После выбора материала нужно определиться с размерами конструкции. Именно от размера зависят вес ворот и расстояние, которое потребуется для сдвигания створок. Важно! Желательно, чтобы это расстояние было в 1,5 раза больше самого проема. Для изготовления опорных столбов может быть использован один из следующих материалов: Схема каркаса распашных ворот При установке столбы должны уходить в землю минимум на метр, иначе зимой они сместятся по вертикальной оси, вследствие чего деформируется вся конструкция. При установке опоры необходимо: Подготовка фундамента и опорных столбов к установке въездных распашных ворот Фундамент – это основание ворот, выполняющее сразу две функции. Во-первых, оно будет выдерживать вес конструкции, притом немалый. Во-вторых, в него устанавливается швеллер для движения роликов. Распашные наружу ворота — схема закладных элементов Ниже приведена технология закладки фундамента. Шаг 1. Вырывается П-образная траншея размером 45х100 см и глубиной 115-120 см, после чего засыпается щебневая «подушка» аналогичной толщины. Шаг 2. Изготавливается швеллер для движения роликов (или «банкетка», как его еще называют). Для этого потребуется стальная арматура ø12 см и собственно швеллер шириной в 20 см. Из арматуры нарезаются метровые «шпаги» и привариваются к полочкам швеллера. Шаг 3. «Банкетка» устанавливается и заливается бетоном. Важно! 1. По окончании заливки бетон необходимо отстаивать минимум неделю. 2. В течение этого времени его необходимо ежедневно поливать, чтобы не появились трещины. 3. Верхняя часть «банкетки» устанавливается на одном уровне с дорогой. Для изготовления несущей рамы лучше использовать профилированную стальную трубу. Процедура изготовления проходит в несколько этапов. Шаг 1. Профиль разрезается на куски необходимой длины. Шаг 2. Трубы очищаются от ржавчины. Шаг 3. Поверхность профиля обрабатывается растворителем, после чего наносится антикоррозийная грунтовка. Шаг 4. Сваривается рама. Шаг 5. Зачищаются сварочные швы, после чего вся конструкция еще раз грунтуется. Несколько полезных советов. Краска наносится после того, как грунтовка полностью высохнет. Рекомендуется использовать алкидную эмаль, притом наносить ее минимум в два слоя – так ворота будут выглядеть «богато». Между нанесением первого и второго слоев делают паузу, чтобы краска высохла. Важно! Зашивочный материал выбирается исходя из пожеланий и финансовых возможностей. Материал фиксируется на ребрах жесткости заклепками либо саморезами. Распашные ворота Собирается конструкция, к опорным столбам привариваются улавливатели, устанавливается автоматика (о ее изготовлении поговорим несколько позже). После этого проводится испытание ворот. Важно! Подобная конструкция обойдется в несколько раз дешевле заводской модели. Еще больше можно сэкономить, изготовив автоматически привод самостоятельно. Самодельное управление автоматическими распашными воротами Для изготовления привода потребуются две каретки от велосипеда с ведущими звездочками. Шаг 1. Велосипедная рама обрезается таким образом, чтобы вертикальная труба, исходящая из оси, выступала над звездочкой на 2-3 см. Шаг 2. С одной стороны нужно снять лишь педаль, в то время как с другой дополнительно снимается шатун. Таких звездочек потребуется две штуки, главное, чтобы они были одного размера и с одинаковым шагом зубьев (для привода будет использоваться одна цепь). Шаг 3. Каретки привариваются к верхней части рамы. Важно, чтобы звездочки, расположенные по углам, находились друг напротив друга. Шатуны располагаются параллельно раме, а штанги, соединяющие их с воротами, подбираются в соответствии с размерами звездочек. Когда последние вращаются, штанга, соединяющая створку ворот с шатуном, заставит полотно двигаться. Важно! Точную длину штанги определить сложно, ведь существует достаточно много моделей велосипедов. Отметим лишь, что изделия диаметром М-8 будет вполне достаточно. Сама штанга изготавливается из стальной полосы. Шаг 4. Цепь надевается на звездочки. Это нужно сделать перекрестно, чтобы они вращались в противоположные стороны. Для изготовления такой цепи потребуется сразу несколько велосипедных цепей – их соединяют друг с другом. Цепь нужно хорошо натягивать, но даже после этого она будет провисать и, следовательно, соскакивать. Во избежание этого к раме приваривают еще пару металлических полос, которые будут поддерживать цепь и одновременно служить направляющими. Есть и другой вариант – зафиксировать широкие ролики, чтобы по ним двигалась цепь. Важно! Цепь нужно надевать при закрытом положении ворот. Далее проводится проверка конструкции – выталкивается одна створка, при этом вторая должна двигаться симметрично первой. Если створки идут внахлест, то нужно передвинуть цепь на один зуб. Автоматика Итак, для открывания ворот нужно либо толкнуть одну створку, либо потянуть на себя цепь. В дальнейшем можно автоматизировать конструкцию – к примеру, установить электромотор и подключить его к редукторам от автомобильных дворников. Преимущество такого варианта в том, что в качестве источника энергии вполне применим даже старый аккумулятор, благодаря чему автоматика не будет зависеть от электричества. Но есть один недостаток: створки могут открываться слишком медленно из-за незначительной мощности аккумулятора. Помимо того, можно использовать мотор от стиральной машинки. Средняя мощность таких моторов составляет 110-115 Вт, скорость вращения – 1500 об./мин. Редуктором в данном случае послужит винтовой домкрат для легкового автомобиля. Домкрат нужно несколько модернизировать – установить за конической шестерней шкив от той же стиралки. Так домкрат превратится в линейный редуктор (или актуатор, как его еще называют). Домкрат приваривается параллельно цепи таким образом, чтобы при движении его ползунок оттягивал за собой цепь. Для соединения последних между собой можно использовать обычную стальную проволоку. Важно! При отключении электричества для открывания ворот каждый раз придется раскручивать проволоку. Для соединения мотора со шкивом используется обычный ремень от стиральной машинки. Обороты мотора снизятся примерно 1:4, поэтому шкив желательно сделать самому, притом минимального диаметра. Теперь ворота готовы к эксплуатации. Для более детального ознакомления с автоматикой можете посмотреть тематический видеоролик. svoimi-rykami.ru Этот раздел посвящен прокладке электропроводки для автоматики откатных ворот. Электропроводку лучше всего делать вместе с заливкой фундамента откатных ворот и с кладкой столбов. В этом случае Вы имеете возможность спрятать провода в столбы и тем самым обеспечить эстетичный внешний вид Ваших ворот. Также Вы можете прочитать статьи: схема откатных ворот и фундамент для откатных ворот. Видео процесса закладки электропроводки для откатных ворот:
Первое чего не нужно делать, это брать толстые провода - электрики "старой закалки" закладывают провода сечением 2,5мм2 и более, вплоть до 6мм2 меди, в том числе на фотоэлементы, кнопку-ключ, и прочую слаботочку. Единственный относительно толстый провод, который нужен для автоматики откатных ворот это кабель питания, и то не толще 1,5мм2. На рисунке выше изображены типичные контакты-клеммы на плате управления автоматики ворот, максимальное сечение провода, которое можно зажать в них без дополнительных ухищрений 1,5мм, однако следует учесть, что некторые провода приходится скручивать вместе и после этого зажимать в клемму. На фотоэлементах эти клеммы еще меньше.
Итак, сначала рассмотрим схему электропроводки откатных автоворот. На первый взгляд на ней ничего не понятно. Все в порядке - так и должно быть. Попробуем разобраться в ней, если мы хотим сэкономить свои деньги. Первое что нужно понимать это то, что все провода приходят к электроприводу на схеме он обозначен прямоугольником зеленого цвета, Свободные концы рекомендуется оставлять по 1-1,5м. Привод имеет смысл располагать сразу за роликовой кареткой той, что ближе к проему. Тем самым Вы уменьшите расход зубчатой рейки и не нужно будет отходить далеко от проёма, чтобы добраться до привода в случае надобности.
Итак, мы опредилились, что все провода идут к приводу и выходят в пластиковых гофрах с месте установки привода. На практике это реализуется так как показано на фото ниже: Или так: Рассмотрим первый кабель идущий от привода - это питание 220В, его есть смысл делать кабелем ПВС 3х1,5. Этот провод идет от привода к розетке или автомату. На автоматику ворот рекомендуется устанавливать стабилизатор напряжения.Второй кабель - от привода на сигнальную лампу, на схеме он обозначен 2х0,75 (можно взять и 2х0,5 и даже меньше, ампераж на лампе небольшой). Идет этот кабель от привода на верхушку столба ближнего к приводу, если есть возможность лучше спрятать его в столб. Если на вершине столба имеется декоративная "шляпка" выводите провод на лицевую плоскость столба прямо под "шляпкой".
Далее идет разводка кабелей фотоэлементов. Именно этот этап вызывает наибольшие затруднения, поэтому остановимся на нем подробнее. Проводку для фотоэлементов лучше всего выполнить "домофонным сигнальным кабелем" 4х0,22. Годится также вышеупомянутый ПВС 2х0.5, только не забудьте, что ближнему к приводу фотоэлементу требуется 4 жилы, а дальнему 2.
Первое, что вызывает затруднения это где устанавливать фотоэлементы. Фотоэлементы устанавливаются в торцах столбов, на одинаковой высоте 500-600мм от земли. См фото: Ближний к электроприводу фотоэлемент (приемник, RX) требует 4-х жильного провода - 2 жилы питание, и еще 2 управляющие контакты. На схеме этот провод обозначен 4х0,35. Он идет от столба к приводу, Часто забывают, что нужен 4-х жильный кабели и кладут 2-х жильный, будьте внимательны. Этот кабель при возможности лучше спрятать в столб, оставив свободный конец 15-20 см. Если нет такой возможности нужно укрепить провод на столбе, благо крепежа для провода сейчас хватает. Часто этот провод прокладывают в швах между кирпичами, а потом заделывают раствором.
Фотоэлемент на дальнем от привода столбе (ТХ) требует 2-х жильного кабеля, на схеме он обозначен 2х0,35. Проводку лучше сделать опять же тем же самым сигнальным проводом 4х0,22, можно использовать 2 жилы, а можно использовать все жилы скрутив их попарно. Провод этого фотоэлемента проходит под проемом, поэтому предусмотрите, чтобы он был надежно защищен, ведь сверху будет проезжать автотранспорт. Желаем успехов! delaemvorota.com.ua При монтаже своими руками и использовании автоматических откатных ворот следует помнить, что они имеют ряд сильных сторон по сравнению с механическими, а именно: Откатные ворота разделяются на такие виды: Следует помнить, что для откатного типа автоматических ворот потребуется свободное пространство вдоль забора. Оно должно быть не менее, а более ширины проема с направляющим рельсом. Для консольного типа понадобиться свободного места в 2 раза больше чем проем дороги. Откатные ворота монтируются в горизонтальном положении, наличие препятствий на пути их движения может вывести всю систему из строя. При самодельном изготовлении и установке ворот следует помнить, то что они не обеспечивают абсолютной безопасности. Для дополнительной защиты можно использовать специальные датчики движения, которые включаю свет. Если подъездная дорога к дому проходит по узкой территории и заезжать в двор требуется с поворотом, то устанавливая опоры для ворот нужно особенно обращать внимание на ширину всего проема. Откатные ворота состоят из таких частей: Преимущество такой конструкции – открытие в любую погоду, отсутствие проблем с загрязнением направляющих балок грязью и замерзанию роликов. Основа откатных ворот – глубокий бетонируемый фундамент, его глубина превышает уровень промерзания поверхности грунта для данной местности. Он необходим для прикрепления и установки двигательного элемента и элементов передвижения ворот, а именно – ведущие, опоры, специальные консоли. Главный элемент, который отвечает за работоспособность и долговечность всей системы – ведущая балка. Она изготавливается только из высококачественной закаленной стали. Ее конструкция – специальным методом спрофилированная балка. К ней будет прикрепляться рама ворот и зубастая рейка приводящая привод в рабочее состояние. Размеры изготавливаемых консольных балок, разные, на сегодняшний день максимальная длина составляет 13 м. Важным элементом всей конструкции являются роликовые элементы, благодаря их работе ворота отъезжают в сторону. От качества их изготовления зависит плавность и бесшумность работы автоматизированных откатных ворот. Для надежной установки используются две или три специальных роликовых опоры. Они изготавливаться для различных размеров балок и отличаются своей конструкцией и размерами. Роликовые опоры прикрепляться к основанию и на них в свою очередь наезжает ведущая консоль. Верхний ролик надежно закрепляет всю конструкцию от расшатывания. Для надежной установки в закрытом положении, используют специальные ловители. Такая конструкция ворот крайне популярна у покупателей. Приведем главные плюсы при выборе такой конструкции ворот: Для правильного монтажа всей конструкции необходимо производить действия в строгой последовательности по инструкции, а именно: В последних двух типах автоматики имеются явные недостатки, а именно – ремонт и обслуживание всех механизмов обходиться сложнее и дороже в сравнении с линейным типом автоматики. Выбор автоматики для откатных ворот достаточно широк: Дорхан, Came, Doorhan, Faac, Комунелло, Nice и др. Небрежности при монтаже автоматических ворот в дальнейшем могут привести к серьезным проблемам в эксплуатации. krovlya777.ru Компания "Русская Ограда". Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно. Если Вы счастливый обладатель современных откатных ворот, к примеру, из профнастила, то рано или поздно Вам захочется автоматизировать устройство, чтобы не приходилось выходить из машины и вручную открывать его. Тем более, что откатные ворота, схема подключения которых основана на установке электропривода и заводского комплекта фурнитуры, вполне выполнима своими руками. Для того, чтобы сделать откатные ворота автоматическими, необходимо подготовить инструменты и приобрести комплект автоматики, в него обычно входит: Также необходимы следующие инструменты и материалы: Приводы откатных ворот обычно закрепляют на швеллере, где уже расположены две роликовые каретки. Сначала надо выбрать место, где будет установлен электропривод, для этого берут монтажное основание из набора, и устанавливают на нём привод. Затем устанавливают его на швеллер между роликовыми каретками чуть ближе к проему, воссоздавая рабочее положение автоматики. Монтаж привода Важно! Чтобы подобрать правильное месторасположение — положите на шестерню привода зубчатую рейку – и смотрите, как и куда следует подвинуть его, чтобы зубчатая рейка располагалась посередине шестерни. Далее закрепит профильную трубу наружного каркаса, но никак не направляющий рельс! На намеченное место кладем привод на монтажное стальное основание, и обвариваем его сваркой со всех сторон. Снимите крышку корпуса и проденьте шнур через отверстие. После этого можно зафиксировать на нем привод с помощью болтов. Продевание провода В полностью открытом положении створки поставьте по центру шестерни зубчатую рейку, учитывая, что должен остаться достаточный отрезок для крепежа концевиков (концевых выключателей). Приварите к профильной трубе внешнего каркаса створки крепежные детали зубчатой рейки и протяните ворота. Поставьте второй отрезок зубчатой рейки и повторите процедуру. Следите, чтобы между стыками получился «полноценный» зуб. После прихватки по периметру можно еще раз обварить все крепежные элементы. Образование «целого зуба» рейки Затем оставьте зазор в 1-2 мм между рейкой и шестерней электропривода. Для этого отвинтите болты на зубчатой рейке и выставьте ее так, чтобы в движении рейка, соприкасаясь с шестерней, издавала характерное «цоканье». Концевые выключатели необходимо закрепить на зубчатой рейке болтовыми соединениями. Они бывают двух типов: Механический концевик Электропривод следует подключать к источнику питания по схеме, приложенной инструкции. Чаще всего «AC-L» – это фаза, «АС-N» – ноль через автомат. Перед завершающим этапом монтажных работ тестируют и проверяют работу привода. Нажимая кнопку на пульте управления, электропривод должен сдвигать створку ворот, однако не до конца. Необходимо время для открывания и закрывания. Для этого при полностью закрытых воротах нажмите клавишу «Р1» или «STOP» и «PP» на 2-3 секунды, или 3 раза в зависимости от модели (подробности должны быть указаны в инструкции). Так Вы зададите полный цикл открытия и закрытия (конечных положений) и запишите время в память привода. Это будет дополнительным способом остановки, если по какой-либо причине не сработают концевые выключатели, то действие автоматически отключится по времени, отведенному на него. Фотоэлементы — это парный прибор, где первый подает световой сигнал –луч, а другой его принимает. Когда луч прерывается препятствием на пути — автомобилем, собакой, человеком и т.д. ворота начинают двигаться назад. Существует несколько способов установки фотоэлементов откатных ворот, главное условие — расположение их друг напротив друга для принятия светового сигнала: Выбирайте способ, исходя из Вашей частной ситуации на объекте. Фиксируют фотоэлементы на металлической основе обычными саморезами. Для их подключения снимите перемычку между «GND» и «PHOTO», и по схеме: Комплектующую фурнитуры сигнальную лампу обычно располагают сбоку проезжей части для информирования проезжающего автомобиля о выезде транспорта со двора. Конечно, личное дело каждого, устанавливать такой элемент безопасности, как сигнальная лампа, или нет. Однако профессионалы рекомендуют полностью выполнять все условия безопасности. Закрепите сигнальную лампу с помощью саморезов и подведите провод сечением 2Х0,5 мм, подключите к контактам на плате управления «АС-N» и «LIGHT». rusograda.ru Сейчас многие люди не ограничиваются одной лишь установкой распашных, откатных или же подъемных ворот при обустройстве своего жилища. Достаточно часто устанавливается автоматика для ворот своими руками — она позволяет сделать управление ими намного более удобным. Как правило, для установки автоматики откатных, распашных или подъемных ворот приглашаются специалисты. Однако их вызов в большинстве случаев стоит немалых денег. Если вы хотите сэкономить, можете попробовать произвести установку автоматики своими руками. Схема работы является вполне доступной и понятной для рядового пользователя. Нужно лишь вникнуть в процесс работ и запастись всем необходимым. Также следует помнить об одном важном нюансе: многие пользователи ошибочно полагают, что установленная на ворота автоматика сможет устранить проблему их плохого открытия и закрытия из-за провисания и других факторов. Это не так! Если вы решили установить автоматику, то перед этим должны убедиться в том, что ваши ворота легко и свободно открываются и закрываются. В противном случае наличие автоматики лишь усугубит проблему. Чтобы приступить к установке автоматики для откатных или распашных ворот своими руками, вам нужно убедиться в том, что все компоненты устройства и необходимые для монтажа приборы находятся при вас и в исправном состоянии. Комплект автоматики для откатных или распашных ворот, как правило, включает: Если говорить об оборудовании и расходных материалах, то во время работ вы просто не сможете обойтись без: Все вышеперечисленные расходные материалы и инструменты нельзя отнести к категории дорогих или недоступных. Их можно без проблем приобрести в любом строительном магазине. Если же вы устанавливали ворота своими руками, то с большой вероятностью они уже есть у вас. Схема установки монтажного основания достаточно проста. Для начала вам нужно будет выбрать место, на котором будет установлен привод. Для этого потребуется взять монтажное основание (всегда включается в набор для монтажа автоматики) и поместить его на электроприводе. После этого — установить швеллер между колесными колеями (желательно так, чтобы он размещался максимально близко к проему ворот). После этого очень важно правильно подобрать месторасположение. В этих целях следует восстановить рабочее состояние устанавливаемого устройства. Сделать это достаточно просто — вам нужно лишь взять зубчатую реку и монтировать ее на шестерню так, чтобы она находилась ровно посередине. При необходимости можно подвинуть привод в любую сторону. Выбрав и расчертив место для установки, нужно максимально точно разместить там монтажное основание и приварить его при помощи аппарата для контактной сварки. Делать это нужно по всему периметру изделия. Может возникнуть ситуация, в которой нужно будет приподнять электропривод. Для этого пригодятся остатки профильных труб (очень часто остаются излишки этого материала после установки ворот своими руками). Их нужно разместить по периметру устройства и также приварить. Размер этих самых труб (может быть 40 на 20, 50 на 50 или 60 на 30) лучше подбирать исходя из высоты, на которую нужно поднимать привод. Когда вы убедитесь в том, что монтажное основание прочно приварено к швеллеру по всему периметру, к нему можно начать прикреплять привод. Делается это при помощи специальных шурупов (входят в набор для установки автоматики). Схема установки зубчатой рейки своими руками также достаточно проста. Для начала вам нужно по максимуму открыть ворота. После этого ровно по центру шестерни должна быть установлена зубчатая рейка. Пока она находится в такой позиции. Нужно будет приварить ее крепежные элементы к трубе наружного каркаса. После этого — протянуть ворота за пределы зоны действия установленной рейки и повторить весь вышеописанный процесс. При этом стык между фрагментами рейки должен быть по максимуму незаметным. После того как вся зубчатая рейка будет установлена на свое рабочее место. Все ее крепежные элементы лучше для пущей надежности приварить повторно. Кроме того, между шестеренкой и рейкой нужно будет оставить щель толщиной в 1 миллиметр. Для этого вам нужно будет немного выкрутить болтики на выдвижной рейке. Схема монтажа концевых выключателей откатных или распашных ворот своими руками выглядит следующим образом. Концевые включатели расставляются на зубчатой рейке в нужном порядке и необходимой последовательности. После этого закрепляются там при помощи обычного шурупа. Однако тут есть один нюанс. Концевые выключатели классифицируются на 2 категории: магнитные и механические. При этом принцип их действия, схема установки своими руками и особенности функционирования могут отличаться. Концевые выключатели магнитного типа могут похвастаться максимальным уровнем надежности. Установив их своими руками, вы будете уверены в том, что автоматика откатных или распашных ворот будет нормально функционировать в любых метеорологическим условиях. Принцип их действия базируется на свойствах магнита. 2 разнополярных магнита устанавливаются по разные стороны от рейки. Во время того как привод будет проходить между ними, устройству будет подаваться соответствующий сигнал. При установке пары магнитов лучше всего расставлять их не слишком далеко друг от друга. Проверить правильность монтажа очень просто: если после того как концевик прошел между магнитами, привод остановился, это свидетельствует о полной исправности устройства. В противном случае магниты можно просто поменять друг с другом местами. Принцип действия механических выключателей намного проще, чем магнитных. Тут все просто: конструкция привода подразумевает наличие специальной пружины. Она будет деформироваться во время того, как привод будет проходить рядом с препятствием. Это, в свою очередь, приведет к его остановке. Схема подключения привода своими руками достаточно подробно описана в инструкции по его эксплуатации. ACL подключается на фазу, а ACN – на ноль. После этого следует в обязательном порядке произвести тестирование устройства. Если вы нажмете на соответствующую кнопку на пульте дистанционного управления откатных ворот, то они будут двигаться, однако не до упора. Чтобы настроить нормальный цикл открывания-закрывания, кнопку Р1 нужно будет удерживать в течение 3 секунд. Тогда запустится механизм полноценного закрывания и открывания створок. Лучше всего производить тестирование перед установкой фотоэлементов. Принцип действия фотоэлементов заключается в том, что между ними всегда проходит луч света: один из элементов его принимает, а другой излучает. Пока световая связь между фотоэлементами сохраняется, автоматика функционирует в своем обычном режиме. Если же между фотоэлементами неожиданно появляется какой-либо барьер (это может быть что угодно: от автомобиля до домашнего питомца), створки ворот тут же начинают перемещаться назад. Сейчас фотоэлементы устанавливаются всегда в местах расположения откатных или распашных ворот. Они обеспечивают необходимый уровень безопасности. Само собой, монтаж двух фотоэлементов потребует значительно меньше сил, времени и средств, чем выправление вмятин и рихтовка автомобиля. Способов и принципов установки фотоэлементов для распашных или откатных ворот может быть множество. Выбирать способ следует исходя из обстоятельств: как расположены ворота, насколько качественно оборудован подъезд к ним, сколько имеется свободного места рядом с воротами и т. д. Для фотоэлементов приобретаются специальные столбики или платформочки – их можно без проблем найти в любом магазине в больших количествах. Крепятся фотографические элементы при помощи самых обыкновенных болтов. Кроме того, вам потребуются 2 кабеля: с сечением 0,5 миллиметра на 4 миллиметра (для излучающего фотоэлемента) и сечением 0,5 миллиметра на 2 миллиметра (для принимающего фотоэлемента). Схема подключения фотоэлементов своими руками выглядит следующим образом: Вместе с фотоэлементами также можно подключить сигнальный светильник. Схема его установки своими руками предельно проста. А её реализация не займет у вас много времени. Зато отныне другие участники дорожного движения будут проинформированы о том, что ваше транспортное средство выезжает на улицу. proumnyjdom.ru Красивые ворота — это хорошо, а красивые автоматические ворота — еще лучше. Есть немалое количество фирм, которые и ворота сделают, и автоматику поставят, но как обычно хочется сэкономить: услуги у них недешевые. Многие фирмы продают комплекты автоматики, а установить и подключить его можете сами. Несколько тысяч сэкономите. Но в этом случае нужно уточнять: сохраняется ли гарантия (бывает, но редко), и если да, что является гарантийным случаем, а что — нет, и как быть в случае поломки (часто необходимо для тестирования приводы снимать и везти на фирму). Так что автоматические ворота своими руками могут оказаться не так уж и выгодны. Решайте сами. Справедливости ради нужно сказать, что если забор вы построили сами, а автоматика ворот ставится фирмой, многие неисправности будут списываться на неправильный фундамент, установку балок и т.п. Так что и в этом случае гарантийный ремонт — редкость. Так выглядят автоматические открыватели распашных ворот Содержание статьи Автоматические распашные ворота приводятся в действие механизмами двух типов: линейными и рычажными. Любой из них может открывать полотно как внутрь, так и наружу: направление открывания зависит от установки. Но в некоторых случаях есть определенные ограничения, которые заставляют использовать при открывании ворот внутрь механизм определенного типа. Механизм очень прост и надежен. Внешне выглядит как продолговатый футляр. Внутри находится червячная передача — длинный винт — который приводится в движение редуктором, установленным в задней части корпуса. При включении редуктора червячная передача толкает створку или тянет ее. Линейный привод автоматики для распашных ворот Корпус линейного привода для автоматических распашных ворот делают и металла, который покрывают порошковой краской. Устанавливаться могут на ворота любого типа и любой массы. Чем больше размеры, вес и парусность, тем более мощные требуются моторы и массивная передача. Пример установки линейного механизма для открывания ворот и калиток Ставят на столб напротив одной из горизонтальных балок — по выбору. Но самый лучший вариант — примерно посредине высоты полотна. Второй тип автоматики для распашных ворот — рычажный. Он состоит из редуктора, спрятанного в корпусе, и двух подвижно соединенных рычагов, которые напоминают торчащий локоть. Автоматика для распашных ворот рычажного типа Блок с редуктором крепится на столбе, рычаг — к створке. Такое устройство позволяет открывать ворота внутрь, даже если столбы очень широкие. Рычажный привод для автоматического открывания ворот Одна из разновидностей рычажного механизма — подземные приводы. Часто они выделены в отдельную группу. В этом случае редуктор спрятан в металлической коробке, которая забетонирована возле столба. Снаружи остается только рычаг. Пример установки подземного привода Внешне многим больше нравится линейный привод — он более компактен. Но на широких столбах, при открывании створок внутрь, он не может быть установлен, во всяком случае, без доработки столба. Если очень не хочется ставить рычажный, на нужной высоте делают в столбе нишу, удаляя часть кладки или бетона. Схемы установки линейного механизма открывания ворот внутрь и наружу При открывании створки внутрь, задняя часть привода при помощи специального кронштейна крепится на поверхность столба, обращенную во двор. Если расстояние от этой поверхности до места крепления створки будет больше 8 см (на рисунке расстояние обозначено буквой «С»), то линейный привод поставить не получится — он просто не дотянется до створки. Есть, правда, некоторые модели, которые могут устанавливаться при С=12 см, но их не так много. Если ворота открываются наружу — на улицу, то привод крепится на поверхности столба, которая обращена в сторону проема. При этом он выступает примерно на 20 см. Так как приводов для двустворчатых ворот два, то они заужают проем на 40 см. Это тоже нужно иметь в виду, особенно если это ворота в гараже. В этом случае стоит устанавливать привод, так, чтобы он оказывался выше машины и не мешал при маневрах. В штатном наборе к автоматике любого типа идет два привода — правый и левый, блок управления к ним. Некоторые фирмы в базовый комплект включают два пульта управления и приемник кода, но в некоторых эти устройства идут как опция — покупаются отдельно. Сравнивая модели и цены внимательно изучайте комплектность базовой поставки. Пример основной и дополнительной комплектации Кроме пультов есть возможность использовать программируемые брелки — если управлять воротами могут больше, чем два человека. Полезная опция — установка фотоэлементов. Во время открывания/закрывания дверей они реагируют на находящиеся в поле действия объекты (кошки, собаки, пожилые люди или дети, которые не успели пройти в заданный промежуток времени) и останавливает движение створки до тех пор, пока объект не исчезнет. Полезным дополнением будет сигнальная лампа. Она актуальна, если ворота открываются на оживленную часть улицы, предупреждая прохожих. При подборе модели у вас обязательно должны спросить, какого размера ворота, из чего сделаны или какая масса створки. Потребуются параметры столбов, расстояние от края до петель. Чтобы объясняться было проще, нарисуйте план ворот с указанием всех размеров. Чтобы подбор был правильным, могут понадобиться фото. Нужен общий план и крупным планом петли и способ их крепления. Как сделать деревянный забор своими руками читайте тут. Все приводы для установки на откатные ворота имеют одинаковую конструкцию: есть привод с ведущей шестерней и зубчатая рейка, прикрепленная к полотну ворот. Мотор вращаясь двигает рейку, вместе в воротами. Управляется все это с пульта управления, расположенного сбоку. Почти все модели позволяют открывать/закрывать ворота при помощи пультов дистанционного управления. Для приема их сигналов необходимо установить антенну и настроить пульты (запрограммировать). Внешний вид привода для автоматических откатных ворот При выборе этого типа автоматики необходимо обращать внимание на технические параметры и дополнительные функции. Пример комплектации автоматических раздвижных ворот Некоторые тонкости внутреннего строения приводов для раздвижных автоматических ворот смотрите в видео. Теперь комментарии к видео. Сравнение по мощности в этом ролике не совсем правильное. Есть разные модели для ворот разных размеров и массы. Минимальный порог — 400 кг, максимальный в бытовых до 1200 кг, в промышленных более 2000 кг. При сравнении мощностей первый экземпляр взят из самой «легкой» категории — до 400 кг, остальные — для ворот большей массы. Потому такое сравнение необъективно. Хотя никто и не говорит, что среди малоизвестных марок есть, а значит, и стоящих меньше, есть хорошие по качеству. Возможно, те, что продемонстрированы в ролике такие и есть…. Примерно такая же картина по поводу шестерен. Все приводы делятся на три класса: бытовые, полу-промышленные и промышленные. В бытовых самый низкий ресурс и самая низкая интенсивность использования — работать непрерывно мотор будет примерно 30-40% от общего времени, иначе перегреется и будет отключен автоматикой (если есть). Этот класс самый дешевый, именно потому там и ставят самые дешевые комплектующие — пластмассу и силумин. Не все производители и не во всех линейках, но это скорее правило, и в маломощных приводах бытового класса найти шестерни из стали, и, тем более, латуни, сложно. Тем не менее, при нормальном для этого типа режиме эксплуатации работают они нормально — свой ресурс вырабатывают, но и только. По этой причине к выбору класса нужно относится вдумчиво и отслеживать заявленный производителями ресурс работы (есть в тех. характеристиках). Один из приводов для консольных ворот с нижней балкой Определившись с теми функциями и параметрами, которые вы считаете необходимыми нужно искать подходящую модель. При выборе в магазине продавцы попросят следующие данные: Все эти данные от вас должен потребовать продавец: иначе он не может определиться с требуемой мощность. оборудования. Если откатные ворота уже сделаны, могут понадобится такие параметры, как расстояние между роликовыми опорами, параметры фундамента и расстояние от него до полотна ворот. Все это необходимо, чтобы правильно подобрать физические параметры привода. Все пульты можно разделить на две основные группы: Комплект автоматики для откатных ворот У этих устройств для определенного действия записывается свой сигнал (частота или комбинация частот). При получении определенного сигнала они начинают выполнять соответствующее ему действие. Хорошо это или плохо? Скорее — плохо. Вот почему. Вокруг нас большое количество электроники, управляемой с пультов. Они запросто могут выдавать подобный сигнал. Например, сосед, изменяя параметры свечения своей лампы, может открывать или закрывать ваши ворота. А все потому, что сигнал похож и ваш блок управления ворот попадает в радиус действия. Такая же ситуация может быть и с любым другим радиоуправляемым устройством. Потому владельцы пультов с фиксированными частотами часто не понимают, почему ворота открываются сами по себе. Хуже того, бывали ситуации, когда приехав на дачу или домой они видели открытые ворота. Просто кто-то из ближайших соседей воспользовался каким-либо пультом для своей техники или это сделал вор. Решить проблему можно перепрограммировав пульты, задав другие кнопки/частоты, но это — не гарантия того, что работать мотор будет только от вашего пульта: диапазон частот ограничен. Второй негативный момент состоит в том, что фиксированный код легко считать (записать на спец устройство, а потом при необходимости воспроизвести). Для злоумышленников это благо. Так как автоматические приводы выполняют роль замка — без пульта снаружи их не откроешь, имея нужные частоты легко проникнуть внутрь. Какую систему кодировки для пульта управления выбрать… У брелков второго типа прописано в памяти некоторое количество кодов. Цифра большая — несколько сот тысяч или миллионов. После каждого использования код меняется на следующий в цепочке. При принятии управляющим устройством он анализируется. Если пришедший сигнал — следующий в цепочке, действие выполняется, если он отличается — реакции нет. Таким алгоритмом решаются сразу две проблемы: и возможность управления вашими воротами через пульт соседа, и возможность записать коды. Нет, записать их можно, но чтобы ворота сработали нужно иметь записанные в правильной последовательности все коды. Понятное дело, что оборудование управления при использовании плавающего кода более сложное и, значит, более дорогое, но безопасность дороже… Нет? Большинство фирм предлагают к любому из приводов обе системы кодировки, так что выбор за вами. Тем, для кого «автоматические ворота своими руками» значит не только смонтировать готовый комплект автоматики, а еще и собрать его полностью, полезны будут видео-отчеты о том, как и из чего их уже делали. Например, из дрели… Привод сделан от двигателя стиральной машины. \ Самодельная автоматика для распашных ворот Сделана она на этом приводе. Двигатель для самодельной системы открывания распашных ворот Схема подключения автомобильной сигнализации. Как подключить сигнализацию к самодельной автоматике для ворот stroychik.ruАвтоматизация сдвижных ворот самостоятельно. Автоматика для откатных ворот своими руками схема
Автоматика для откатных ворот. Сборка электрической схемы своими руками
Оглавление:
Автоматика для откатных ворот своими руками - особенности и характеристика
Самодельная автоматика для откатных ворот своими руками
Установка автоматики на откатные ворота своими руками
Автоматика для ворот своими руками
Виды автоматических ворот
Изготовление распашных ворот
Что потребуется в работе
Инструкция по изготовлению
Этап 1. Выбор материала
Этап 2. Размер
Этап 3. Опорные столбы
Этап 4. Фундамент
Этап 5. Несущая рама
Этап 6. Зашивка, окрашивание
Этап 7. Монтаж
Автоматика для ворот своими руками
Установка электромотора
Видео — Автоматические ворота своими руками
Видео — Ворота автоматические распашные. Монтаж
Видео – Самодельные распашные ворота
Схема электропроводки для откатных ворот. Схема подключения откатных ворот. Подключение автоворот. Схема подключения электроворот
Схема электропроводки для откатных ворот
Автоматика для откатных ворот своими руками: инструкция, установка, видео
Виды откатных ворот
Подвесные ворота – чаще всего применялись на въезде в промышленные предприятия. Их конструкция достаточно проста. На высоте 4 — 5 метров от земли устанавливалась роликовая металлическая балка. К ней прикреплялись ворота на специальном механизме. Эта конструкция имела большой вес и обладала огромной надежностью. На сегодняшний день такая конструкция автоматических ворот не имеет популярности в виду большой стоимости и ограниченного въезда по вертикали.Самодельный привод
Необходимые элементы
Следует дополнительно отметить, что автоматизированные ворота консольного типа не нуждаются в направляющих балках ни вверху, ни снизу. Они открываться, как будто парят в воздухе.Преимущества откатных ворот
Особенности системы автоматики
Виды электроприводов
Обзор автоматики
Проблемы и ошибки
Откатные ворота: схема подключения автоматики
Инструкция по автоматизации
Подготовительный этап
Установка привода
Крепление зубчатой рейки
Установка концевых выключателей
Подключение привода
Установка фотоэлементов
Подключение сигнальной лампы
Обустройство автоматизированного сдвижного проема
Автоматика для ворот своими руками: схема установки
Автоматика для ворот схема установки Необходимые материалы и оборудование
Инструменты для монтажа автоматики воротУстановка монтажного основания
Установка монтажного основания и прокладка кабельного канала откатных воротУстановка зубчатой рейки
Металлическая зубчатая рейка откатных воротУстановка выключателей

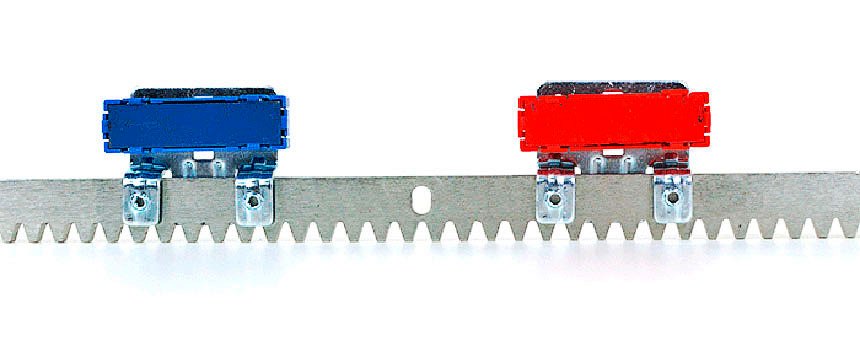

Крепление концевых выключателей на зубчатой рейкеПодключение электропривода
