Теперь давайте посмотрим, как работает.
Скажу сразу, датчик очень чувствительный. Днем я воткнул его в розетку и закрыл глазок датчика пальцем — ничего не произошло. Не работает, подумал я. Уже хотел разбирать, может отпаялось что то по пути, но перед этим пошел в спальню, задернул плотные шторы и опять воткнул в розетку, и тут он еле еле засветился. Когда я закрыл весь ночник рукой, светодиоды вспыхнули в полную силу. Получается, что если включать в светлом помещении — на датчик всё равно попадает свет через тонкий пластиковый корпус. Ещё я понял, что там есть что то вроде диммера, да ещё и пропорционального! То есть данный ночник может плавно регулировать яркость светодиодов в промежутке времени от сумерек до полной темноты. Как это работает я постарался показать на видео. Попытаюсь избежать вопросов. Видео я снимал в полной темноте, и то, что ночник гаснет при приближении моей руки — объясняется тем, что свет, издаваемые диодами отражается от руки, попадает на датчик и он снижает яркость. Как то так. Датчик очень чувствительный, повторюсь. Всем спасибо за внимание =) Если что то упустил, спрашивайте. mysku.ru Данная статья описывает простую схему светодиодного ночника включающегося при наступлении темноты. Питание его осуществляется от бестрансформаторного источника питания прямо от сети 220, тем самым удалось обойтись без применения габаритного трансформатора. В схеме ночника использованы сверхяркие светодиоды белого свечения (HL1…HL4), применяемые в фонарях, светильниках и различных лампах. Каждый отдельный светодиод работает при напряжении примерно 3,6 вольта. Следовательно, эти четыре светодиода, подключенных последовательно, следует запитать от 14,4 вольта. Необходимое напряжение светодиодного ночника создает стабилитрон VD5, запитанный от выпрямителя, выполненного по бестранформаторной схеме. Данная цепь состоит из гасящих радиоэлементов C1, R1, R2 и выпрямительного диодного моста VD1…VD4. Активация работы ночника происходит посредством фотодатчика RK1, который контролирует транзисторный ключ VT1. В дневное время суток или при включенном общем освещении, сопротивление фотодатчика достаточно мало, по этой причине транзистор надежно закрыт. При снижении освещенности фоторезистора, из-за увеличения его сопротивления, на базе транзистора появляется смещение напряжения, которое приводит к его открытию. При достижении уровня отпирания, транзистор включает светодиоды HL1…HL4. И снова, при наступлении утра, величина фоторезистора снижается, и светодиоды выключаются. Регулировка уровня включения светодиодного ночника выполняется сопротивлением R3. Детали. Емкость С1 – любой марки на напряжение более 400 вольт, емкость С2 на напряжение не менее 50 вольт. Стабилитрон VD5 на напряжение 16…18 вольт или можно соединить последовательно два на нужное напряжение. Диоды VD1…VD4 на напряжение более 400 вольт и на ток не менее 400 мА. Транзистор VT1 марки КТ503Г или аналогичный. При отсутствии фоторезистора, электросхему возможно сделать проще по нижеприведенной схеме. В данном варианте включение производится переключателем S1. fornk.ru Ночник включается каким-либо акустическим сигналом (шум, стук, щелчок, слово, хлопок в ладони) и через 8…10 секунд выключается. При повторении сигнала цикл повторяется. Устройство расположено в небольшом корпусе, который устанавливается над настенными часами. При включении по акустическому сигналу, светодиоды освещают циферблат часов и комнату в режиме ночника. В связи с тем, что устройство автономно, поместить его можно в любом удобном месте, что расширяет возможности применения. Особенность данного устройства в том, что кроме акустического реле, в нем, для управления светодиодами освещения, дополнительно применяется фотореле. При нормальном освещении комнаты естественным или искусственным светом, фотореле не допускает бесполезное включение светодиодов, что значительно экономит расход питающей батареи. При этом ток потребления устройства не превышает 1,0…1,3 мА. Включается ночник автоматически при наступлении темноты, когда сопротивление фоторезистора увеличивается. Тогда, при недостаточности освещения комнаты, фотореле активирует акустическое реле, которое включает подсветку примерно на 10 секунд при любом звуке превышающем настроенный уровень. Циферблат и стрелки часов освещают два светодиода, обладающие весьма большой яркостью при токе потребления около 15 мА. Ток потребления устройства, в режиме освещения, не превышает 30 мА. Это устройство можно изготовить по схеме: В схеме ночника предусмотрена возможность регулирования в широких пределах чувствительности фотореле (R2) и акустического реле (R9). Для отключения фотореле, при необходимости, резистор R2 необходимо установить в минимальное положение. В данной схеме, в качестве фотодатчика R1 использован фоторезистор ФСД-1. В роли такого датчика может быть применен и другой фоторезистор отечественного или зарубежного производства. Точная величина сопротивления фоторезистора не так важна, так как резистором R2 предусмотрена регулировка его чувствительности. Датчиком акустического реле, служит электретный микрофон со встроенным усилителем. Верхняя часть представленной схемы выполняет функцию фотореле. Фоторезистор совместно с резистором R2 образуется делитель напряжения. При изменении освещенности, изменяется сопротивление фоторезистора и напряжение на входе 3 DA1.1 ОУ LM358 изменяется. Разность сигналов на входах ОУ усиливается и поступает на микросхему DD1. Элементы DD1.1 и DD1.2 образуют триггер Шмидта, который обеспечивает четкое переключение состояния и предотвращает зацикливание светового автомата при естественной освещенности близкой к пороговой. В результате, на выходе фотореле появляется управляющий сигнал. При освещении фотосопротивления R1, на выходе 4 DD1.2 будет лог.1, а при недостаточном его освещении лог. 0. Нижняя часть схемы выполняет функцию акустического реле. Звуковой сигнал воспринимается микрофоном Мк. Для повышения чувствительности, микрофон подключен к предварительному усилителю на транзисторе VT1 и далее, к микрофонному усилителю на операционном усилителе LM358. Усиленный кратковременный звуковой сигнал с ОУ, подается на одновибратор, собранный на логических элементах DD1.3 и DD1.4, который вырабатывает одиночный импульс продолжительностью примерно 10 секунд. Продолжительность импульса можно изменить, подобрав соответствующие значения резистора R17 и конденсатора C5. Запуск и остановка работы одновибратора осуществляется управляющим сигналом с выхода 4 DD1.2 фотореле. Результирующий сигнал с выхода 10 DD1.4 одновибратора, поступает на транзистор VT2, который обеспечивает включение светодиодов. Изготовление устройства. 1. Подбираем из имеющихся или приобретаем комплектующие детали.2. Размещаем и устанавливаем детали на монтажную плату в соответствии со схемой. Монтируем, проверяем и отлаживаем работу акустического реле, совместно с выходным транзистором и светодиодами в качестве индикатора работы устройства. 3. Монтируем схему фотореле. С помощью R2 осуществляется подстройка чувствительности фотореле. Резистором R4 выставляется опорное напряжение на входе 2 DA1.1 операционного усилителя LM358. Для проверки состояния логического элемента микросхемы, при отладке работы устройства, удобно применить дополнительную цепочку – сопротивление 1к и светодиод (на фото - справа). Предлагаемый акустический включатель не требует внешнего источника питания, собирается из распространённых деталей, имеет несложную схему и хорошую чувствительность (реагирует на сигнал в пределах комнаты). Данная конструкция ночника, для универсальности применения, выполнена в корпусе. Но его схему возможно собрать и на задней стороне настенных часов, при этом деталей ночника не будет видно до его включения. Данная схема проверена на практике, стабильно работает при напряжении питания от 6 до 9 вольт, так что подобрать источник питания не составит труда. Можно использовать «Крону» или другие батареи и аккумуляторы. Если вам нужно питание устройства от сети, то в Интернете есть множество схем блоков питания, различной конструкции и сложности. Этот включатель можно использовать не только в качестве ночника, но и для включения – выключения (например, хлопком или голосом) других электрических устройств, в том числе и более мощных (включение домофона, торшера, настольной лампы или освещение в прихожей, охранной системы и т.д.). Все будет зависеть от конструкции БП и несложного исполнительного устройства, добавляемого к выходу этой схемы. Детали. Микросхему К176ЛЕ5 можно заменить на К561ЛЕ5. Резисторы и конденсаторы могут быть любые малогабаритные. Вместо указанного фоторезистора можно использовать другие, близкие по характеристикам. Светодиод заменим любым с большой светоотдачей. Батарея питания может быть составлена из гальванических элементов или малогабаритных аккумуляторов, соединенных последовательно. НастройкаПринципиальная схема ночника достаточно проста и нет необходимости в настройке после ее правильной сборки. Для предотвращения ложного срабатывания ночника, необходимо предусмотреть защиту фоторезистора от света включающихся светодиодов. При попадании любого освещения на фоторезистор светодиоды сразу гаснут. Для обеспечения работы ночника в реальных условиях, фотодатчик желательно направить в сторону окна – источника естественного освещения. usamodelkina.ru Добрый день всем друзьям сайта "Радиосхемы". Продолжаю тему самодельных светодиодных ламп. Если у кого остались неиспользованные кусочки светодиодных лент, подходящие корпуса от гирлянд или других устройств, можно собрать маленький прикроватный ночничок на одном (тройном) светодиоде 5050UW3C. За основу была взята схема светодиодного ночника в выключателе из журнала Радио, блок можно в выключателе и использовать: Для упрощения и компактности монтажа сваял по-быстренькому небольшую платку, собрал и опробовал в работе: Конденсатор для светильника взят 0,33х630В - это на ток светодиодов 20 мА. В сообщениях на форуме есть простая таблица по потребляемому току группы светодиодов, под разные плёночные конденсаторы. Фото готовой LED лампы и печатка: В принципе, как ночник его вполне хватит, эти светодиоды идут по яркости 7000 мКанделл (7 лм) и как самый простой ночник самое то. Это обычный светодиод с ленты на рабочее напряжение одного элемента 3,2 В - в нём 3 кристалла на 20 мА, их там в каждой секции 3 штуки стоят включенных последовательно на 12 В, сами они не греются. Что-то получилось типа тех ночников, что продают для детских кроваток или для ориентировки в темноте ночью. Ну а колба - пластиковая прессованная крошка, всё те же запасы от советских гирлянд, 3 штуки осталось, ранее собирал на ней прикроватную лампу. К днищу корпуса прикрутил на болтик и ещё для надёжности приклеил разобранную промышленную вилку, они в пластмассе, я их разбираю и использую. Потестировал лампу несколько часов, для пущей надёжности, думаю, резистор полуваттник заменить на 1 Вт, так как он хоть и не так сильно, но греется. Ну и поскольку корпус позволяет, на выходе диодного моста поставлю небольшой электролит на 100 мкФ - не помешает. Автор - Igoran. Форум по LED осветителям Обсудить статью КАК СДЕЛАТЬ НОЧНИК radioskot.ru LED ночник с автовключением при наступлении темноты . Ночник с отключением по времени схемы
LED ночник с автовключением при наступлении темноты .
Привет Муська! Смотри что я купил =))) Или продолжение обзоров всякой бесполезной мелочи. Сегодня я расскажу о недорогом ночнике. Ночник с четырьмя светодиодами и автоматическом включении при наступлении темноты. Просто втыкаем его в розетку и забываем, а ночью он сам включается. Кому интересно — прошу! Как всегда пару слов о доставке. Так как цена итак один бакс (почти), соответственно посылка шла без трека. Товар приехал за месяц, заказывал я его 30 января, приехал второго марта. Упаковка — обычный полиэтиленовый пакетик, а внутри коробочка с ночником.

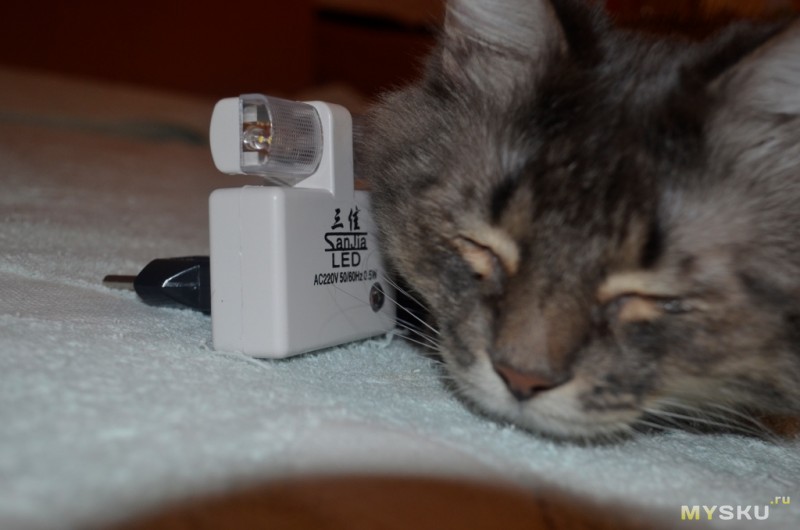

Ничего информативного лично для меня, кроме всем знакомой надписи LED. Так же там, насколько я понял цвет ночника. Квадратики с цветом и иероглифами, там вроде как надо поставить галочку. Но всё дело в том, что ночник светит белым, а на коробке такого цвета вроде как нет. Ну да ладно. Сам светильник.
На передней части у него 4 светодиода, закрытых пластиковой рассеивающей накладкой и глазок датчика освещённости. На первый взгляд он похож на те, что устанавливают в дачные светильники на солнечной энергии (вроде таких). Так же там есть надписи, что питание — переменка 220В, 50/60 герц и 0.5W мощности.

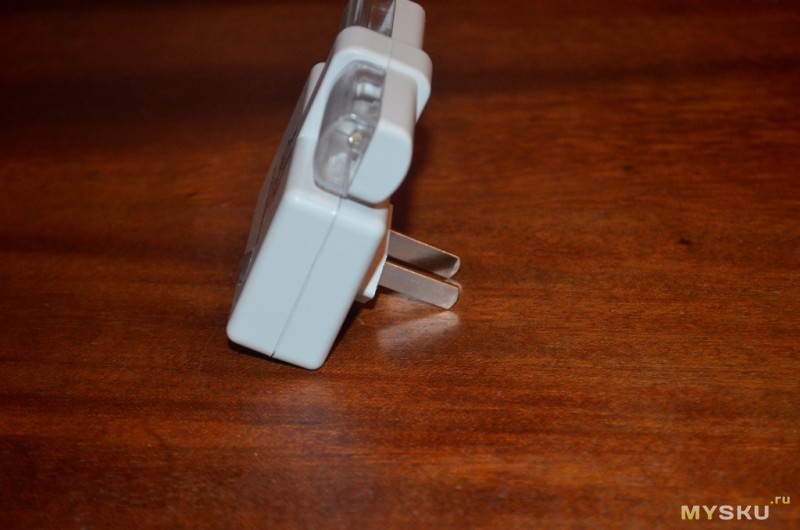

Сзади мы видим вилку. К сожалению вилка не подошла ни к одной моей розетке. Переходника в комплекте не было. За такую цену не страшно.
Но не беда. Я давно заказываю в Китае, и у меня есть парочка переходников. Несомненно с ним ночник немного больше выпирает из розетки, но это не критично.

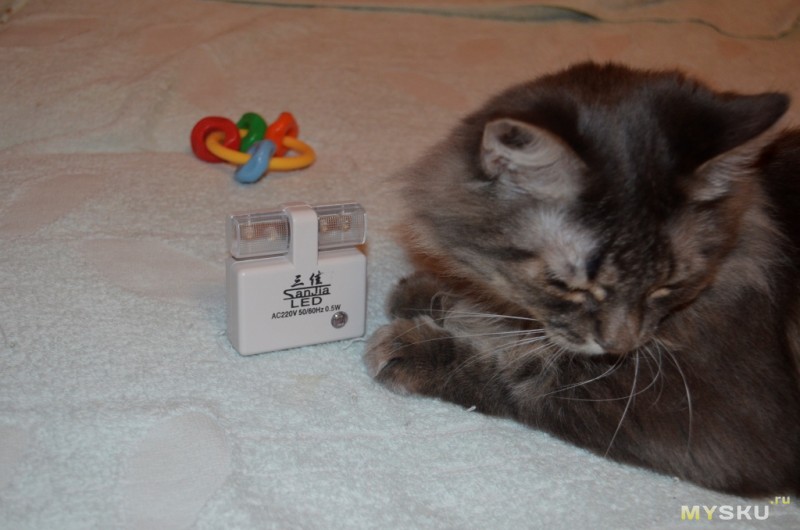

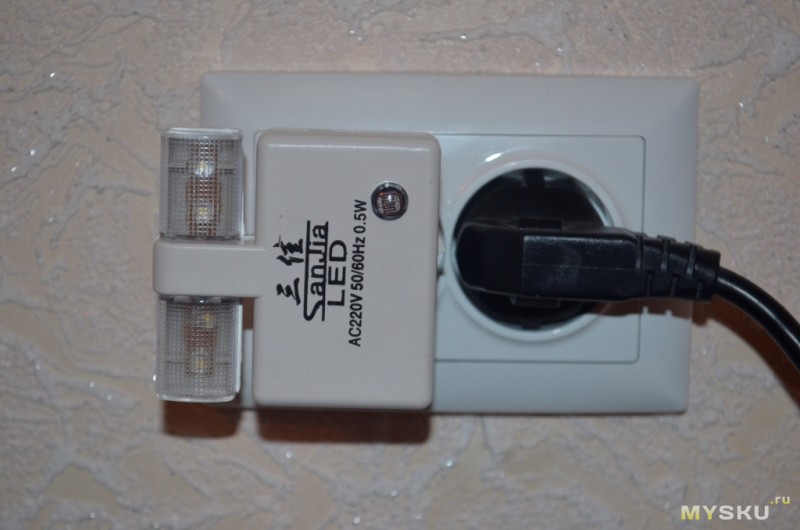

Размер небольшой, как и вес. 6 х 6 х 2 см. Фото в розетке, для понимания масштаба прибора.

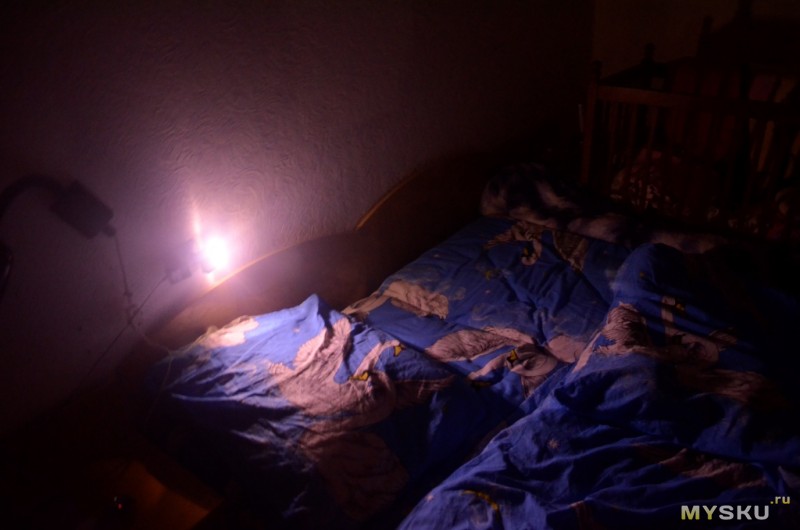

Снимал можно сказать на авто настройках, только выбрал режим без вспышки. На самом деле свет не такой яркий, как на фото. Камера выбрала себе немного удлинённую выдержку. Морочиться с настройками и штативами не хотелось, жена собиралась укладывать ребенка и времени было мало. Давайте вскроем.

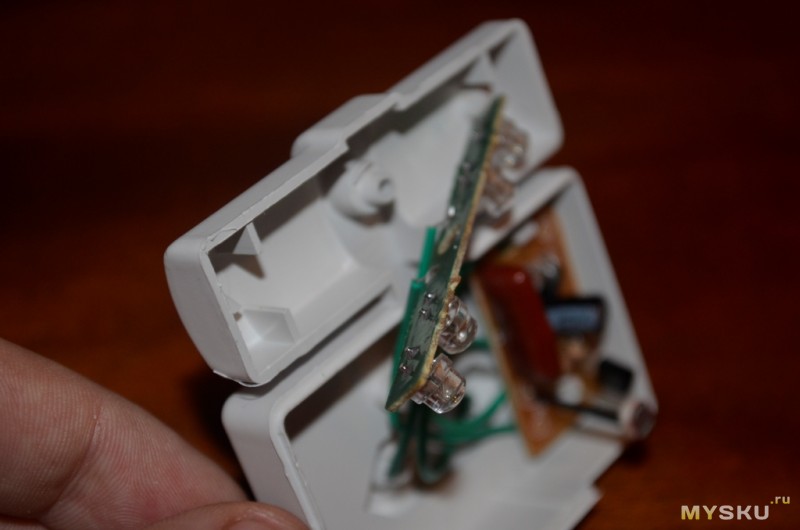

Лицевая сторона снялась очень легко, я раскрутил только один шуруп.

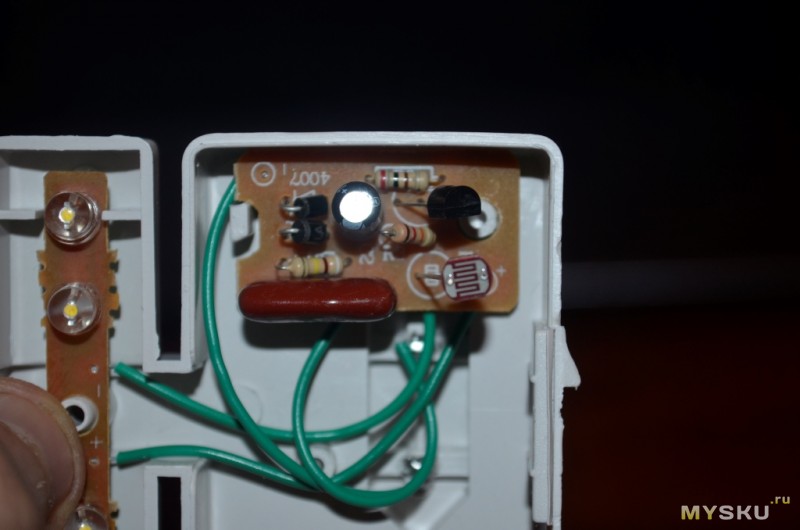

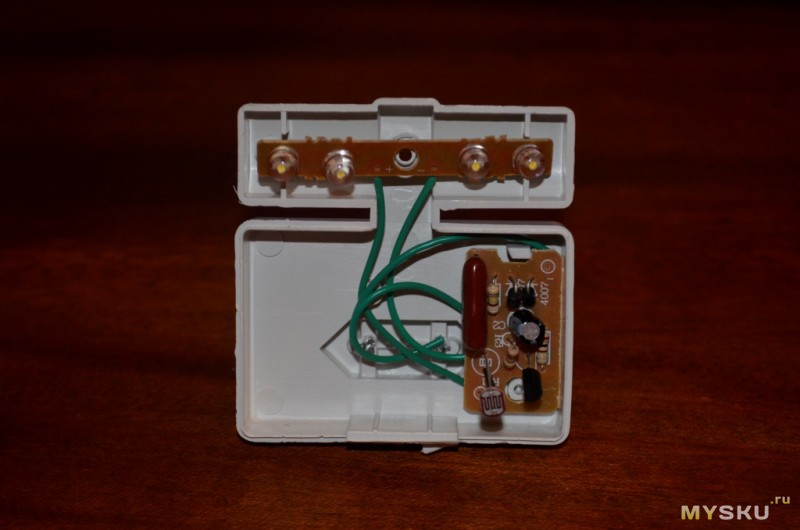

Тут я увидел простейший блок питания, как в дешевых светодиодных «кукурузах». Так же тут стоит светочувствительный датчик. Плата односторонняя, точнее на другой стороне нет никаких электронных компонентов.

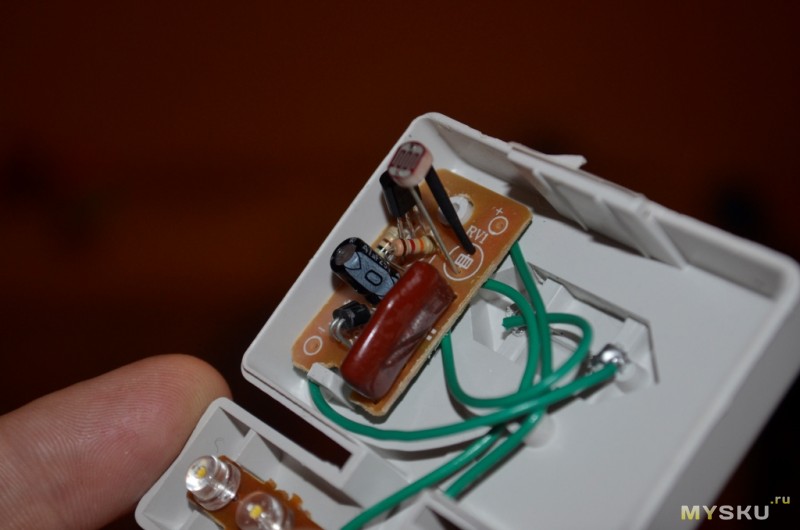

Несколько конденсаторов, несколько диодов и резисторов. Как называется та трёхножная приблуда — я не знаю. Электронщики, если что помогайте. В общем — прибор годный, за свою то стоимость! В спальне он скорее всего жить не будет, спать при таком свете будет не очень. А вот в коридоре, между туалетом и ванной комнатой (у меня там есть розетка) — самое то! Чтобы идти ночью и не спотыкаться. Об кота, например =) Кстати, Фима оценил ночник по достоинству )))
Схема светодиодного ночника с питанием от 220 вольт с фотодатчиком
Описание работы ночника на светодиодах
Ночник с акустическим включателем
Проснувшись ночью или рано утром, вы обычно хотите узнать текущее время, чтобы оценить оставшееся время до подъема. В комнате темно и вставать, чтобы включить свет, не хочется. Для облегчения этой задачи и предназначено предлагаемое устройство. Оно представляет собой ночник с автономным питанием (батареей или аккумулятором) и светодиодами в качестве источника света.
Схема ночника выполнена на двух распространенных экономичных микросхемах - двухканальном операционном усилителе LM358 и логической микросхеме К176ЛЕ5 с 4 элементами 2ИЛИ-НЕ.
Для проверки работы и отладки режимов этого блока, соединяем выводы 8 и 9 D1.4. Настраиваем режим работы микрофона. С помощью R8 выставляем ток через микрофон около 200мка и напряжение на нем 1,6 вольта. С помощью R14 выставляем опорное напряжение на входе 5 DA1.2 около 1,5 вольта. При появлении акустического сигнала должны загораться светодиоды. В целях экономии батареи, подключаем устройство к сетевому источнику питания.
4. Проверяем работу устройства в целом. Соединяем выводы 8 DD1.4 и 4 DD1.2. Проверяем работу при открытом и закрытом фоторезисторе.
5. Подключаем источник питания, с которым будет работать устройство. Проверяем работу устройства.Так как планируется работа ночника от Li-Ion аккумулятора для мобильного телефона напряжением 3,7 вольта, то для согласования напряжений был изготовлен простой и экономичный повышающий преобразователь DC-DC с 4 до 7 вольт.
6. Подбираем подходящий корпус для устройства. В хозяйстве найдена пластмассовая коробка, в которой разместятся все комплектующие ночника. По внутренним размерам коробки - корпуса, из универсальной платы, вырезается монтажная плата (63х122 мм).
7. Детали отлаженной схемы с монтажной платы распаиваются на рабочую плату. При этом оставляются свободные поля под размещение светодиодов, микрофона и аккумулятора.
8. Под клеммы аккумулятора, в плате, размечаются и прорезаются два паза, в которые вклеиваются Г-образные латунные контакты.
9. В паз на внешней стороне корпуса устанавливается фоторезистор. На свои места устанавливаются микрофон и светодиоды.
10. Собираем и испытываем всю конструкцию.
11. Дополнительно устанавливаем в устройство текстолитовый щиток для защиты контактов платы, движковый выключатель питания и алюминиевые зацепы для установки ночника на часы.
12. Устанавливаем ночник в рабочее положение …
… и произносим волшебное слово (на Ваш выбор).
После регулировки предела чувствительности, подсветка включается только в неосвещенной комнате.КАК СДЕЛАТЬ НОЧНИК
Таймер
Несмотря на сравнительную простоту, при условии применения задающего генератора с кварцевой стабилизацией частоты, предлагаемые схемы обладают достаточно высокой стабильностью временных интервалов.
Таймер предназначен для отключения нагрузки от электросети через время, устанавливаемое в пределах от 1 до 99 минут. Благодаря использованию электромагнитного реле прибор может управлять отключением нагрузки большой мощности.
Включение таймера производится кнопкой "Пуск", не имеющей фиксации S3. Предварительно при помощи двух переключателей (десятки и единицы минут) устанавливаем нужное время, затем подключив нагрузку, нажимаем кнопку S3. При этом сетевое напряжение одновременно подается в нагрузку и на схему таймера, конденсатор зарядным током С3 обнуляет все счетчики, через диоды VD1 и VD2 (оба или один, в зависимости от положения переключателей) открываются ключ на VT2 и VT3, реле Р1 срабатывает и своими контактами подключает нагрузку.
Микросхема D1 К176ИЕ12 содержит генератор с внешним кварцевым резонатором на частоту 32768 Гц и два делителя частоты СТ2 и СТ60. С выхода генератора импульсы поступают счетчик СТ2 , который вырабатывает импульсы с частотой следования 1 Гц. Эти импульсы с вывода 4 поступают на вход второго счетчика СТ60 (вывод 7), и на его выходе (вывод 10) получаются минутные импульсы, которые поступают на двухразрядный десятичный счетчик на микросхемах D2 и D3 К176ИЕ8 задающих время выключения при помощи двух переключателей S1 (единицы минут) и S2 (десятки минут).
Импульсы частотой 1 Гц кроме того поступают на транзисторный ключ на VT1, в коллекторной цепи которого включен светодиод VD3 индицирующий импульсы с периодом в одну секунду во время работы таймера.
Для управления электромагнитным реле служит транзисторный ключ на VT2 и VT3, ключ включен по схеме с общим плюсом поэтому, тогда, когда на подвижных контактах S1 или S2 нулевой уровень, диоды VD1 и VD2 открыты и на базу VT2 поступает отрицательное напряжение, которое приводит к открыванию транзисторного ключа. В таком состоянии ключ будет находиться до тех пор, пока на выходах счетчиков не установится число, на которое установлены переключатели S1 и S2. В этот момент на обеих подвижных пластинах переключателей появится уровень логической «1», диоды VD1 и VD2 закроются, и отрицательное напряжение не будет поступать на базу VT2.
В результате ключ закроется, реле отключиться, выключит нагрузку, и сам таймер (его питание включено параллельно нагрузке).
ЗВУКОВОЙ ТАЙМЕР НА К176ИЕ12.
Этот таймер позволяет установкой двух переключателей выставить любую выдержку времени в пределах от 1 до 99 минут, с шагом в одну минуту. По окончании установленного временного интервала в течении минуты (если раньше не выключить) подается звуковой сигнал. Устройство не предназначено для управления электроприборами, его задача сообщить о том, что заданное время истекло.
Схема таймера также выполнена на ИМС К176ИЕ12 по типовой схеме включения. Его отличие в том, что после десятичных счетчиков D2 и D3 К176ИЕ8 включенных по схеме последовательного счета (D2 единиц, и D3 десятки минут) включена схема совпадения на микросхеме D4 К176ЛА8.
При совпадении сигналов в случае достижения заданного переключателями S1 и S2 значения временного интервала на входах 4 и 5 элемента DD4.1 появятся высокие уровни, одновременно на входы 3 и 2 поступают импульсы частотой 2 и 1024 Гц. Поэтому на выходе DD4.1 появятся пачки импульсов частотой 2 Гц, заполненные импульсами частотой 1024 Гц осуществляя через инвертор D4.2 и звуковой ключ на VT2 с телефонным капсюлем подачу прерывистого звукового сигнала. Этот звуковой сигнал будет продолжаться, пока на выводе 10 DD1 не появится следующий импульс.
ЦИФРОВОЙ ТАЙМЕР.
Схема рассчитана на длительность от 1 до 99 минут, если вход CP микросхемы DD2 переключить с вывода 10 DD1 на вывод 4, диапазон отсчета времени таймером станет равным от 1 до 99 секунд.
Элементы схемы размещены на печатной плате, показанной на рисунке. Крайне малое потребление тока МОП микросхем позволяет для питания использовать батарею «Крона». Кварцевый резонатор Z1 гарантирует точность таймера.
При необходимости можно подстроить частоту генератора (32768 Гц) конденсатором С3, её контролируют на выводе 14 цифровым частотомером.
Вид печатной платы таймера
Еще одна принципиальная схема таймера показана на рисунке 1. Основа прибора также часовая микросхема D1 К176ИЕ12 и двухразрядный десятичный счетчик на микросхемах D2 и D3 К176ИЕ8 включенных по схеме последовательного счета, отличие заключается в том, что здесь схема совпадения выполнена на диодах D2, D3, D4 и резисторе R6.
В данной схеме на диодах при подаче нулевого потенциала на любой из них (или на все сразу) через резистор R6 будет протекать ток, и на его сопротивлении возникнет падение напряжения. В результате на выходе схемы будет присутствовать единичный потенциал, только если подать единичный потенциал сразу на все три диода. Таким образом, приведенная схема реализует функцию "3И".
Пока на установленных выходах счетчиков присутствуют логические нули (или на одном из них) они через переключатели S1 или S2 поступает на один из диодов VD2 или VD4, при этом в точке соединения R6 и R7 устанавливается также ноль. Как только установленное время истекает, на оба диода поступает логическая единица, и они закрываются. В результате на базу VT2 поступает напряжение высокого уровня через R6-R7, разрешая подачу прерывистого тонального сигнала, получаемого при помощи диода VD3, на катод которого поступает частота 1024 Гц с вывода 11 D1. Установка таймера в нуль производится в момент включения питания при помощи конденсатора С5, зарядный ток которого устанавливает все счетчики в нулевое состояние.
В процессе настройки, возможно, придется подобрать соотношение резисторов R7 и R8 таким образом, чтобы динамик не звучал до наступления установленного времени.
В качестве динамика годится любой электродинамический или электромагнитный маломощный излучатель, например электромагнитный капсюль от телефонного аппарата, динамик от радиоприемника и т.д.
Микросхемы К176ИЕ8 можно заменить на К561ИЕ8. Транзисторы КТ315 - любые соответствующей мощности и структуры. Диоды КД521 любые маломощные импульсные или выпрямительные, лучше германиевые типа Д9. Светодиод любой видимого спектра.
Таймер на основе "Простое экономичное реле времени" (Радио №1, 1988), с измененным генератором импульсов на К176ИЕ5 и заменой симистора на электромагнитное реле, а также введением независимой регулировки длительности работы и паузы нагрузки. Принципиальная схема изображена на рисунке.
При включении питания начинается отсчет паузы, длительность которой зависит от емкости конденсатора С2 и сопротивления резистора R3. После паузы открывается транзистор VT1 срабатывает реле К1 и своими контактами К1.2 подключает нагрузку к сети 220V, а контактами К1.1 подключает параллельно R3 резистор R4.
Теперь время выдержки реле (работы нагрузки в сети) будет завесить от общего сопротивления R3 и R4. При указанных на схеме номиналах С2, R3, R4 время работы равно примерно 5 мин, а длительность паузы — около 30 мин. Подбором этих элементов время работы и длительность пауз можно изменять в широчайших пределах — от минуты до недели. Если время работы устройства должно быть больше длительности паузы, нормально разомкнутый контакт реле К1.1 заменяют нормально замкнутым. В устройстве допустимо использовать любое реле с напряжением срабатывания не более 10V и контактами, рассчитанными на коммутацию тока нагрузки. Транзистор VT1 выбирают исходя из рабочего тока реле.
Блок питания — любой стабилизированный с выходным напряжением 12V, способный обеспечить потребляемый ток.
Таймер на микросхеме КР512ПС10.
Устройство, схема которого приведена на рисунке, реализовано на микросхеме КР512ПС10 в состав которой входят RC генератор импульсов, предварительный делитель частоты с коэффициентом деления 2048, программируемый делитель частоты и блок управления. Наличие этих узлов в составе микросхемы позволяет создать таймер с использованием минимального количества дополнительных элементов.
Длительность выдержки времени зависит от частоты задающего RC генератора и установленного коэффициента деления частоты. При заданных на схеме значениях R2 и С2 частота составляет около 1000 Гц (ползунок резистора R2 находится в среднем положении). Коэффициент деления задается путем подачи на выводы 1, 12 – 15 микросхемы сигналов, соответствующих логическому «0» или логической «1».
Возможные времена установки таймера приведены в таблице.
|
Вывод |
Коэффициент деления |
Секунды |
Минуты |
Часы |
|||||||||
|
1 |
30 |
10 |
30 |
1 |
3 |
10 |
30 |
1 |
3 |
10 |
30 |
||
|
1 |
60 |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
12 |
60 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
|
13 |
3 |
0 |
1 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
1 |
0 |
0 |
|
14 |
10 |
0 |
0 |
1 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
1 |
0 |
|
15 |
30 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
1 |
Указанные на схеме подключения выводов 1, 12-15 обеспечивают длительность выдержки около 10 часов. Точность времени выдержки зависит от точности установки резистором R2 частоты задающего генератора. При соответствующей настройке частоты задающего генератора можно установить требуемое вам время. Настройка выполняется следующим образом. Выводы 1 и 12 микросхемы КР512ПС10 временно отключаются от цепи питания (+5V) и подключаются к общему проводу (0V), далее с помощью резистора R2 выставляется требуемое время. В этом случае время если требуемое время составляет 10 часов, то следует выставить 10 секунд. Контроль времени осуществляется по секундомеру.
После восстановления указанного на схеме подключения выводов 1 и 12 микросхемы время выдержки составит 10 часов. Цепочка R1C1 обеспечивает установку микросхемы в исходное состояние при включении питания. Выходной сигнал формируется на выводе 9. Поскольку выходной каскад этого выхода микросхемы выполнен по схеме “открытого коллектора”, то для нормальной работы между этим выводом и плюсом питания установлен резистор R3. При сигнале логического "0" на выводе 3 микросхемы, работа разрешается, а при логической "1" – блокируется. На выводе 10 формируется сигнал, противофазный сигналу на выводе 9. Если соединить выводы 3 и 10 микросхемы, то после окончания первого полупериода выходной частоты (в нашем случае это 10 часов) работа микросхемы блокируется. Транзистор VT1 обеспечивает усиление по току, необходимое для срабатывания реле К1 и работы светодиода VD3, индицирующего включенное состояние таймера. Стабилитрон VD2 и резистор R4 образуют параметрический стабилизатор, который формирует напряжение +5V для питания микросхемы.
Таймер можно использовать с любым источником питания, дающим напряжение 10…20V, реле необходимо подобрать на соответствующее напряжение.
Следующий таймер также построен на микросхеме КР512ПС10 (DD1), с выхода которой Q1 (вывод 9), прямоугольные импульсы, имеющие скважность 2 (меандр), поступают на вход счетчика DD2, при работе которого на выходах последовательно появляется напряжение высокого уровня (на остальных — низкого). На микросхеме DD3 К561ЛА7 выполнен звуковой сигнализатор, в котором элементы DD3.1, DD3.2 образуют тактовый генератор, управляющий генератором звуковой частоты на элементах DD3.3, DD3.4. К выходу сигнализатора подсоединен усилитель звуковой частоты на транзисторе VT1, нагрузкой которого является телефонный капсюль ДЭМШ-1А.
В момент включения короткий положительный импульс, сформированный цепочками на элементах R1;C1 и R4;C5, подается на входы сброса (SR и R) микросхем DD1 и DD2. На выходе 0 (вывод 3) DD2 появляется высокий уровень. Таймер начинает отсчет времени. На выходе (вывод 9) микросхемы DD1 появляются прямоугольные импульсы, частота следования которых зависит от номиналов R2, С2 и установленного коэффициента деления. Эти импульсы подаются на вход DD2. По мере поступления импульсов уровень логической "1" будет появляться на выходах DD2. Через заданное время, определяемое положением движка переменного резистора R2 и переключателя SA1, на входе DD3.1 появляется логическая единица, которая запускает звуковой сигнализатор, что свидетельствует об истечении выдержки времени.
Для коммутации цепей переменного тока используется электронное реле управляемое транзистором VT2, которое через заданный промежуток времени включает или выключает нагрузку (магнитофон, радиоприемник и т.п.).
Электронное реле подключается к переключателю SA1 (в точку А) вместо звукового сигнализатора.
Правильно собранный из исправных деталей, таймер начинает работать сразу. Необходимо только при помощи секундомера отградуировать шкалу переменного резистора R2 (при этом SA1 должен быть подключен к выводу 2 DD2). Данный таймер обеспечивает выдержку времени от 30 с до 9 часов. Выдержка времени устанавливается резистором R2 и переключателем SA1. При желании диапазон выдержки времени можно изменить, соответственно изменив номиналы R2, С2 или коэффициент деления DD1. Для удобства пользования R2 необходимо снабдить шкалой. Точность установки времени можно повысить, заменив R2 набором постоянных резисторов и еще одним переключателем. В качестве С2 необходимо применить конденсаторы с малой утечкой (К10-17). Реле — РЭС22, МКУ48 или другое, рассчитанное на напряжение срабатывания 12V и предназначенное для коммутации цепей переменного тока.
Ночник с таймером.
Схема ночника с часовым таймером, который выключает ночник через 1 час после включения, показана на рисунке.
Его основа микросхема КР512ПС10, представляющая собой RC-генератор и управляемый делитель частоты с переключаемым коэффициентом деления, максимальное значение которого составляет 235 929 600. То есть, при использовании стандартного часового резонатора на 32768 Гц, на выходе счетчика будут импульсы с периодом в 120 минут. А единица на выходе появляется уже через 60 минут. Таким образом, если задаться моментом появления на выходе единицы после обнуления, то получается временной интервал равный одному часу.
Вывод 3, это вывод STOP, при подаче на него логической единицы счетчик замирает. Вывод 2 — обнуление подачей на него единицы счетчик сбрасывается. Выводы 1, 12, 15, 13, 14 служат для установки коэффициента деления.
Первоначально ночник включают как обычно, — сетевым выключателем S2. При этом лампа сразу же зажигается и начинается отсчет времени.
Если ночник уже был ранее включен и выключился, то снова включить его можно как нажатием кнопки S1, так и выключив и затем включив выключателем S2.
После любого из вышеперечисленных вариантов включения счетчик D1 оказывается обнуленным (конденсатором С1 или кнопкой S1). В этом состоянии на выходах счетчика (выводы 9 и 10) нули. Транзистор VT1 закрыт и не шунтирует затворную цепь полевого транзистора VT2. На затвор VT2 через резистор R6 поступает открывающее напряжение, которое ограничивается на допустимом уровне стабилитроном VD2. Поэтому транзистор VT2 открывается и включает лампу Н1, которая питается через выпрямительный мост VD3-VD6.
Такая схема управления полевым транзистором обусловлена тем, что паспортное значение напряжения питания КР512ПС10 равно 5V, а напряжение на затворе полевого транзистора IRF840, обеспечивающее его полное открывание, должно быть не менее 8V. Поэтому затвор VT2 и микросхема питаются от разных источников, а транзистор VT1 выполняет функции не только инвертора, но и согласователя уровней.
Через час после обнуления на выводах 9 и 10 D1 появляются логические единицы. Вывод 9 останавливает счетчик подачей логической единицы на вывод 11. А вывод 10 открывает транзистор VT1. Тот, открывшись, шунтирует затворную цепь полевого транзистора VT2 и напряжение на его затворе падает до нуля. Транзистор VT2 закрывается и лампа Н1 гаснет.
Микросхема питается напряжением 5V (4,7V) от параметрического стабилизатора на стабилитроне VD1 и резисторе R5.
Кнопка S1 без фиксации. Можно обойтись и без этой кнопки. В таком случае чтобы включить ночник после его автоматического выключения нужно будет выключить его сетевым выключателем S2 и включить снова. Кварцевый резонатор Q1 — стандартный часовой резонатор. Его можно заменить импортным часовым резонатором на 16384 Гц (от китайских кварцевых будильников), но тогда время включенного состояния ночника увеличится, соответственно, вдвое.
При отсутствии кварцевого резонатора, или при желании сделать плавно регулируемый интервал времени отключения ночника, можно построить тактовый генератор на RC-элементах, как показано на нижнем рисунке.
Детали:
Транзистор IRF840 можно заменить отечественным аналогом типа КП707Б, КП707В, КТ3102 —любым обычным маломощным транзистором структуры n-p-n, например, КТ315.
Стабилитрон КС147А можно заменить любым на 4,7 — 5,1V, а Д814Д на любой другой от 9 до 13V.
Выпрямительный мост на диодах 1N4007, любыми другими выпрямительными диодами с параметрами по прямому току и обратному напряжению не меньше данного.
Конденсатор С4 должен быть на напряжение не ниже 6V, а конденсатор С5 на напряжение не ниже 12V.
Данная схема допускает работу с лампами мощностью до 200W включительно (без радиатора для VT2).
Адаптер с таймером
На рисунке показана схема дополнения, при помощи которого можно плавно устанавливать время от 10 минут до 2 часов, через которое адаптер отключится от сети. Основа таймера микросхема CD4060B
В разрыв одного из проводников первичной обмотки трансформатора включен пусковой выключатель S1 и контакты реле К1. Если вы не собираетесь пользоваться таймером, включите S1 и пользуйтесь адаптером как обычно, схема таймера на него не окажет никакого влияния.
Чтобы воспользоваться таймером, нужно включить адаптер в сеть как обычно, затем включить и выключить S1. После этого начнется отсчет времени, а затем адаптер выключится полностью, соответственно выключается и нагрузка.
В момент включения питания при помощи цепи C1-R7 происходит принудительный сброс счетчика ИМС D1. Ноль его старшего разряда поступает на базу транзистора VT1 и открывает его. В коллекторной цепи транзистора включено репе К1, оно замыкает контакты. Теперь если выключить S1 напряжение на первичную обмотку трансформатора будет поступать через контакты реле.
С момента включения начинается отсчет времени, устанавливаемого переменный резистором R5. Резистором R5 регулируется частота импульсов, генерируемый встроенным RC-мультивибратором микросхемы CD4060. По внутренним цепям микросхемы импульсы поступают на двоичный 14-разрядный счетчик. Спустя некоторое время, которое зависит от частоты импульсов (отсчитав 8192 импульса), на старшем выходе счетчика (вывод 3) появляется логическая единица. Транзистор VT1 закроется и реле К1 выключит свои контакты. Схема отключится от сети полностью
Микросхема CD4060 не имеет отечественного аналога, для ее замены можно использовать схему, показанную на рисунке.
В кружочках указаны эквивалентные выводы CD4060 (см. рисунок).
Микросхема DD1 — основа тактового генератора, DD2 — собственно счетчик. Следует только учесть, что при такой замене, возможно, потребуется корректировка номиналов деталей времязадающих цепей тактового генератора для сохранения прежней частоты. Входы неиспользуемого логического элемента микросхемы К561ЛА7 (выводы 12, 13) следует соединить с общим или плюсовым проводом питания.
Таймер для вентилятора.
Устройство предназначено для автоматического выключения вентилятора через установленный промежуток времени, который составляет от одной минуты до десятков часов.
Рис. 1. Принципиальная схема таймера для управления вентилятором
Для включения вентилятора Ml следует нажать кнопку SB1. Часть выпрямленного диодным мостом VD1 напряжения с резистора R3 подается на параметрический стабилизатор R4, VD3,C2 для питания схемы таймера, а напряжение с резисторов R2 и R3 через диод VD2 заряжает конденсатор С1. Перепад напряжения при включении благодаря наличию элементов СЗ, R5, С4, R6 образует на выводе 3 интегрального счетчика DD1 импульс, который устанавливает на выводе 5 низкий уровень. Благодаря этому отпираются транзисторы VT2 и VT3, что приводит к срабатыванию реле К1, которое своими контактами К1.1 включает тиристор VS1. В результате вентилятор начинает работать, а питание схемы при отпускании кнопки SB1 не прерывается. Микросхема К176ИЕ5 содержит генератор прямоугольных импульсов, период повторения которых определяется элементами R7, R8, С5, и 15-разрядный двоичный делитель частоты этих импульсов с выходом на вывод 5. Поэтому через определенное время на выводе 5 микросхемы появится высокий уровень, которым запрется транзистор VT1, за ним VT2, выключиться реле, разомкнётся тиристор, вентилятор остановится и будет снято питание с таймера. При указанных на схеме параметрах элементов R7, R8, С5 генератор выдает импульсы с периодом повторения 20 мс, и после деления частоты на 21* = 16384 задержка отключения вентилятора получается примерно равной 6 мин. В качестве электромагнитного реле К1 можно использовать РЭС9, паспорт РС4.524.029Ю0, РС4.524.029Ю1, РС4.524.029-07 или РС4.524.029-09 (прежняя нумерация этих паспортов РС4.524.200, РС4.524.201, РС4.524.209, РС4.524.213).
Рис. 2. Печатная плата таймера для управления вентилятором
Таймер для кухни
Работа устройства основана на постепенном заряде конденсатора, подключенного к входу операционного усилителя до напряжения, при котором происходит переключение состояния выхода ОУ, в свою очередь, управляющего звуковым генератором. Одно из преимуществ устройства в том, что оно не имеет выключателя питания - достаточно всего лишь нажать на один из трех переключателей, чтобы произошло включение и запуск нужного интервала отсчета.
При этом загорается светодиод, показывающий, что таймер включен и идет выдержка времени. По окончании заданного интервала раздается постоянный звуковой сигнал. Повторное нажатие на тот же самый переключатель, отключает устройство.
Основой устройства является счетверенный операционный усилитель LM324, причем три его элемента являются отдельными таймерами, а четвертый элемент - генератором. Нажав на один из переключателей, соответствующий желаемой выдержке времени, допустим, SA1 - 5 мин, питание начинает поступать на схему, а конденсатор С1, включенный параллельно контактам переключателя, перестает быть замкнутым и начинает медленно заряжаться через резистор R1. Таким образом, в момент включения потенциал на инвертирующем входе ОУ ниже, чем на неинвертирующем, следовательно, выход ОУ имеет потенциал питающего напряжения. Инвертирующий вход звукового генератора на элементе DA1.4 через диод VD1 оказывается под высоким потенциалом, что блокирует его работу - динамик молчит.
По прошествии времени, необходимого для зарядки конденсатора С1 через резистор R1, потенциал на инвертирующем входе ОУ превысит значение потенциала на неинвертирующем. При этом на выходе ОУ сформируется низкий потенциал - диод VD1 будет закрыт и заработает звуковой генератор. С вывода 14 элемента DA1.4 сигнал, сформированный генератором, через резистор R4 и диод VD1 поступает на базу транзистор VT1, к которому подключен звукоизлучатель, раздается звуковой сигнал. Для выключения устройства необходимо повторно нажать на переключатель SA1, что отключает схему от питания и одновременно разряжает конденсатор С1 - таймер снова готов к работе.
Время отсчета таймера определяется номиналами элементов С1-СЗ и R1-R3. При указанных значениях этих деталей, мы будем иметь следующие интервалы выдержки времени: SA1 - 5 мин, SA2 - 10 мин, SA3 - 20 мин. При желании можно изменить время выдержки каждого из таймеров, увеличивая или уменьшая номиналы соответствующих резисторов и конденсаторов.
Налаживание устройства сводится к подбору конденсатора С4, определяющего тональность, и резистора R5 - громкость звучания.
Детали:
Резисторы МЛТ - 0,125. Времязадающие конденсаторы С1-СЗ с возможно меньшим током утечки, остальные К73-17. Диоды VD1-VD4 - КД521А, транзистор VT1 можно заменить на КТ817А, Б. Светодиод HL1, можно заменить на мигающий UL-506S11FD-FB, что позволит получить эффект отсчета времени. Переключатели SA1-SA3 -любые малогабаритные. В качестве звукоизлучателя подойдет небольшой динамик с сопротивлением обмотки 8 Ом, можно использовать звукоизлучатель от китайских мягких игрушек. Питание осуществляется от батареи 6V.Изменение питающего напряжения в пределах 4,5... 12V почти не оказывает влияния на время выдержки таймера, при этом лишь уменьшается громкость звука.
Использованные источники:
01. "Радио-дизайн" №10 2002г.
02. "РАДИО", №12-1991; №11-2001; №06-2006.
03. Радио-Конструктор №4-1999г; №3 -2000; №9-2011
04. Радиоаматор №2, 2010г.
05. http://riostat.ru/
06. http://radio-hobby.org/
07. http://web-dir.info/
08. http://texnic.ru/
electro-tehnyk.narod.ru
Радиосхемы. - Светодиодный "ночник"
Светодиодный "ночник"
категория
Радиотехника начинающим
материалы в категории
А. БУТОВ, с. Курба Ярославской обл.Радио, 2003 год, № 3
Современные ультраяркие светодиоды белого цвета свечения позволяют собрать "ночник"- компактное устройство для мягкого ночного комнатного освещения . Поскольку подобная конструкция не содержит ламп накаливания, она не боится падений, скачков напряжения и прочих нюансов, свойственных устройствам с лампами накаливания.
Схема и внешний вид светодиодного "ночника"
При включении ночника в сеть (через вилку ХР1) напряжение питания, избыток которого гасится конденсатором С1, поступает через защитный резистор R1 на диодный мост VD1. Выпрямленное напряжение стабилизируется стабилитроном VD2 и подается через резисторы R3 и R4 на цепочку из последовательно соединенных светодиодов HL1—HL4. При крайне левом по схеме положении движка переменного резистора R3 они светятся наиболее ярко. В этом режиме через светодиоды протекает ток 25 мА, их яркость превышает 5500 мКд, а прямое напряжение на каждом светодиоде составляет 3,2 В.
Поскольку уровень освещенности, создаваемый четырьмя светодиодами, может оказаться избыточным, его уменьшают переменным резистором R3, снижая ток через светодиоды до 1...З мА. Резистор R2 разряжает гасящий конденсатор С1 после выключения питания.
Резистор R1 — предохранительный невозгораемый, типа Р1-25. Его можно заменить на разрывной импортный Р1-7 или в крайнем случае установить обычный металлопленочный МЛТ-0,5. Резисторы R2, R4 — МЩ С1-4, С2-23, переменный R3 — малогабаритный, желательно проволочный ППБ-1А либо более распространенные СП-1, СПЗ-33, СП4-4. Допустимо использовать и резистор СПЗ-4, совмещенный с выключателем, обе группы контактов которого соединяют параллельно и включают в разрыв одного из сетевых проводов.
Конденсатор — К73-17, K73-24B, К73-16 на рабочее напряжение не менее 400 В. Подойдет и специальный импортный конденсатор, предназначенный для работы в цепи переменного тока при напряжении 220 В, который можно узнать по обилию надписей на его корпусе, например, CPF 250V X2.
Вместо диодного моста КЦ422Г подойдет КЦ407А, DB104—DB107, RB154—RB157. Мост можно собрать из четырех диодов, например, КД105Б, КД209А, КД221В, КД247Г, 1N4004. С указанными на схеме светодиодами стабилитрон КС515А допустимо заменить на Д815Ж, КС518А или двумя последовательно включенными Д814А, КС126Л, КС482А, 1N4738A. При использовании светодиодов с большим рабочим прямым напряжением либо установке большего количества светодиодов стабилитрон должен быть с большим напряжением стабилизации при токе 25 мА, например, Д816А—Д816В. Поскольку пленочные конденсаторы имеют небольшой разброс емкости, подбором резистора R4 удастся установить ток через светодиоды 20...22 мА при нулевом сопротивлении резистора R3 и сетевом напряжении 220 В.
Детали ночника смонтированы в самодельном корпусе, склеенном из полистирола. Штепсельную колодку для подключения к сети извлекают из неисправной опрессованной неразборной вилки или сетевого "адаптера". На вал переменного резистора, который необходимо укоротить, надевают ручку из изоляционного материала. Если регулировать яркость не нужно, переменный резистор исключают.
Ночник можно сделать более эффектным и ярким, если в дополнение к белым светодиодам включить последовательно с ними супер-яркие красные. например, L1503SRC/F, яркость которых при токе 20 мА достигает 4000 мКд.
ВНИМАНИЕ! Конструкция не имеет гальванической развязки от осветительной сети, поэтому при ее конструировании, налаживании и эксплуатации необходимо соблюдать правила безопасности
radio-uchebnik.ru
Фотореле для уличного освещения: выбор, схемы установки
Владельцев частных домов при благоустройстве участка волнует вопрос, как сделать автоматическое включение света в сумерки и выключение его на рассвете. Для этого есть два устройства — фотореле и астротаймер. Первое устройство более простое и дешевое, второе — сложнее и дороже. Более подробно поговорим о фотореле для уличного освещения.
Устройство и принцип действия
Содержание статьи
Это устройство имеет множество названий. Самое распространенное — фотореле, но называют еще фотоэлемент, датчик света и сумерек, фотодатчик, фотосэнсор, сумеречный или светоконтролирующий выключатель, датчик освещенности или день-ночь. В общем, названий много, но суть от этого не меняется — устройство позволяет в автоматическом режиме включать свет в сумерки и выключать на рассвете.
Схема фотореле для уличного освещения на фоторезисторе
Работа устройства основана на способности некоторых элементов изменять свои параметры под воздействием солнечного света. Чаще всего используют фоторезисторы, фототранзисторы и фотодиоды. Вечером, при уменьшении освещенности, параметры светочувствительных элементов начинают меняться. Когда изменения достигнут определенной величины, контакты реле смыкаются, подавая питание на подключенную нагрузку. На рассвете изменения идут в обратном направлении, контакты размыкаются, свет гаснет.
Характеристики и выбор
В первую очередь выбирают напряжение, с которым будет работать датчик света: 220 В или 12 В. Следующий параметр — класс защиты. Так как устройство устанавливается на улице, он должен быть не ниже IP44 (цифры могут быть больше, меньше — нежелательно). Это значит, что внутрь устройства не могут попасть предметы размером более 1 мм, а также что водяные брызги ему не страшны. Второе, на что стоит обратить внимание — на температурный режим эксплуатации. Ищите такие варианты, которые с запасом перекрывают средние показатели в вашем регионе как по плюсовой, так и по минусовой температуре.
Подбирать модель фотореле также необходимо по мощности подключаемых к нему ламп (выходная мощность) и току нагрузки. Оно, конечно, может «тянуть» нагрузку немного больше, но при этом могут быть проблемы. Так что лучше брать даже с некоторым запасом. Это были обязательные параметры, по которым надо выбирать фотореле для уличного освещения. Есть еще несколько дополнительных.
Пример характеристик фотореле для уличного освещения
В некоторых моделях есть возможность подстроить порог срабатывания — сделать фотодатчик более или менее чувствительным. Уменьшать чувствительность стоит при выпадении снега. В этом случае отраженный от снега свет может быть воспринят как рассвет. В результате свет будет то включаться, то отключаться. Такое представление вряд ли понравится.
Обратите внимание на пределы регулировки чувствительности. Они могут быть больше или меньше. Например, у фотореле AWZ-30 белорусского производства этот параметр — 2-100 Лк, у фотоэлемента P02 диапазон подстройки 10-100 Лк.
Задержка срабатывания. Для чего нужна задержка? Для исключения ложных включений/отключений света. Например, ночью на фотореле попал свет фар проезжающего автомобиля. Если задержка срабатывания мала, свет отключится. Если она достаточна — хотя-бы 5-10 секунд, то этого не произойдет.
Выбор места установки
Для корректной работы фотореле важно правильно выбрать его местоположение. Необходимо учесть несколько факторов:
- На него должен падать солнечный свет, то есть он должен быть под открытым небом.
- Ближайшие источники искусственного света (окна, лампы, фонари и т.д.) должны находится как можно дальше.
- Не желательно чтобы на него попадал свет фар.
- Желательно расположить его не очень высоко — для удобства обслуживания (надо периодически протирать поверхность от пыли и смахивать снег).
Чтобы светочувствительные автоматы работали корректно, надо правильно выбрать местоположение
Как видите при организации автоматического освещения на улице выбрать место для установки фотореле — не самая простая задача. Иногда приходится переносить его несколько раз, пока найдешь приемлемое положение. Часто, если датчик света используют для включения фонаря на столбе, фотореле стараются расположить там же. Это совершенно не обязательно и очень неудобно — счищать пыль или снег приходится довольно часто и каждый раз залезать на столб не очень весело. Само фотореле можно разместить на стене дома, например, а к светильнику дотянуть кабель питания. Это наиболее удобный вариант.
Схемы подключения
Схема подключения фотореле для уличного освещения проста: на вход устройства заводится фаза и ноль, с выхода фаза подается на нагрузку (фонари), а ноль (минус) на нагрузку идет от автомата или с шины.
Схема подключения фотореле для освещения (фонаря)
Если делать все по правилам, соединение проводов необходимо делать в распределительной (монтажной коробке). Выбираете герметичную модель для расположения на улице, монтируете в доступном месте. Как подключить фотореле к освещению на улице в этом случае — на схеме ниже.
Подключение фотодатчика через распределительную коробку
Если включать/отключать необходимо мощный фонарь на столбе, в конструкции которого есть дросселя, лучше в схему добавить пускатель (контактор). Он рассчитан на частое включение и выключение, нормально переносит пусковые токи.
Схема подключения датчика день-ночь с пускателем
Если свет должен включаться только на время нахождения человека (в уличном туалете, возле калитки), к фотореле добавляют датчик движения. В такой связке лучше сначала поставить светочувствительный выключатель, а после него — датчик движения. При таком построении датчик движения будет срабатывать только в темное время суток.
Схема подключения фотореле с датчиком движения
Как видите, схемы несложные, вполне можно справиться своими руками.
Особенности подключения проводов
Фотореле любого производителя имеет три провода. Один из них — красный, другой — синий (может быть темно-зеленым) и третий может быть любого цвета, но обычно черный или коричневый. При подключении стоит помнить:
- красный провод всегда идет на лампы:
- к синему (зеленому) подключается ноль (нейтраль) от питающего кабеля;
- к черному или коричневому подается фаза.
Если посмотрите на все выше приведенные схемы, то увидите, что они нарисованы с соблюдением этих правил. Все, больше никаких сложностей. Подключив так провода (не забудьте, что нулевой провод также надо подключить на лампу) вы получите рабочую схему.
Как настроить фотореле для уличного освещения
Настраивать датчик освещенности необходимо после установки и подключения в сеть. Для регулировки пределов срабатывания в нижней части корпуса имеется небольшой пластиковый поворотный диск. Его вращением и задается чувствительность.
Найдите на корпусе подобный регулятор — им настраивается чувствительность фотореле
Чуть выше на корпусе есть стрелочки, которыми обозначено, в какую сторону крутить для увеличения и уменьшения чувствительности фотореле (влево- уменьшить, вправо — увеличить).
Для начала выставляете наименьшую чувствительность — загоняете регулятор в крайнее правое положение. Вечером, когда освещенность будет такой, что вы решите, что уже надо бы включить свет, начинаете подстройку. Надо плавно поворачивать регулятор влево до тех пор, пока не включится свет. На этом можно считать, что настройка фотореле для уличного освещения закончена.
Астротаймер
Астрономический таймер (астротаймер) — это другой способ автоматизировать уличное освещение. Принцип его работы отличается от фотореле, но он тоже включает свет вечером и выключает его утром. Управление светом на улице происходит по времени. В данном устройстве заложены данные про то, в какое время темнеет/светает в каждом регионе в каждый сезон/день. При настройке астротаймера вводятся GPS координаты его установки, выставляется дата и текущее время. Согласно заложенной программе устройство и работает.
Астротаймер — второй способ автоматизировать свет на участке
Чем оно удобнее?
- Оно не зависит от погоды. В случае с установкой фотореле велика вероятность ложного срабатывания — в пасмурную погоду свет может включаться ранним вечером. При попадании на фотореле света он может гасить свет посреди ночи.
- Устанавливать астротаймер можно в доме, в щитке, в любом месте. Ему не нужен свет.
- Есть возможность сдвигать время включения/выключения на 120-240 минут (зависит от модели) относительно заданного времени. То есть, вы сами сможете выставить время так, как вам удобно.
Недостаток — высокая цена. Во всяком случае, модели, которые есть в торговой сети, стоят довольно солидных денег. Но можно купить в Китае намного дешевле, правда, как он будет работать — вопрос.
stroychik.ru
Поделиться с друзьями:
