Одной из самых простых схем в любительской радиоэлектронике является светодиодная мигалка на одном транзисторе. Ее изготовление под силу любому новичку, у которого есть минимальный набор для пайки и полчаса времени.Рассматриваемая схема хоть и отличается простотой, однако, она позволяет наглядно увидеть лавинный пробой транзистора, а также работу электролитического конденсатора. В том числе, путем подбора емкости можно легко изменять частоту мигания светодиода. Экспериментировать также можно с входным напряжением (в небольших диапазонах), которое тоже влияет на работу изделия.Устройство и принцип работы
Мигалка состоит из следующих элементов:
Работает схема по очень простому принципу. В первой фазе цикла транзистор «закрыт», то есть не пропускает ток из источника питания. Соответственно, светодиод не светится.Конденсатор расположен в цепи до закрытого транзистора, потому накапливает электрическую энергию. Происходит это до тех пор, пока напряжение на его выводах не достигнет показателя, достаточного для обеспечения так называемого лавинного пробоя.Во второй фазе цикла накопленная в конденсаторе энергия «пробивает» транзистор, и ток проходит через светодиод. Он вспыхивает на короткое время, а затем опять гаснет, так как транзистор опять закрывается.Далее мигалка работает в циклическом режиме и все процессы повторяются.Необходимые материалы и радиодетали
Чтобы собрать светодиодную мигалку своими руками, работающую от источника питания с напряжением 12 В, понадобится следующее:
Последний компонент выступает в роли корпуса, хотя собрать схему можно и без него. В качестве альтернативы можно использовать монтажную плату. Навесной монтаж, описанный далее, рекомендуется для начинающих радиолюбителей. Такой способ сборки позволяет быстрее сориентироваться в схеме и сделать все правильно с первого раза.Последовательность сборки мигалки
Изготовление светодиодной мигалки на 12 В осуществляется в следующей последовательности. Первым делом подготавливаются все вышеперечисленные компоненты, материалы и инструменты.Для удобства светодиод и провода питания лучше сразу закрепить на корпусе. Далее к выводу «+» следует припаять резистор.Свободная «ножка сопротивления соединяется с эмиттером транзистора. Если КТ315 расположить маркировкой вниз, то этот вывод будет у него крайним правым. Далее эмиттер транзистора соединяется с положительным выводом конденсатора. Определить его можно по маркировке на корпусе – «минус» обозначается светлой полосой.Следующим этапом идет соединение коллектора транзистора с положительным выводом светодиода. У КТ315 – это ножка посредине. «Плюс» светодиода можно определить визуально. Внутри элемента имеется два электрода, отличающихся размерами. Тот, который поменьше, и будет положительным.Теперь осталось только припаять отрицательный вывод светодиода к соответствующему проводнику источника питания. К этой же линии подсоединяется «минус» конденсатора.Светодиодная мигалка на одном транзисторе готова. Подав на нее питание, можно увидеть ее работу по вышеописанному принципу.Если есть желание уменьшить или увеличить частоту мигания светодиода, то можно поэкспериментировать с конденсаторами, имеющими разную емкость. Принцип очень простой – чем больше емкость элемента, тем реже будет мигать светодиод.Достаточно часто даже правильно собранная схема работает некорректно. Если светодиод просто горит (не мигает), или же гаснет не полностью, достаточно изменить входное напряжение. На регулируемом блоке питания это делается элементарно – поворотом ручки в нужную сторону. Если источник питания нерегулируемый, то в цепь можно подобрать соответствующее добавочное сопротивление. Простая мигалка на одном транзисторе
Бывает сильная надобность заставить светодиод мигать, для усиления привлечения внимания человека к сигналу. Но делать сложную схему просто нет времени и места для размещения радиоэлементов. Я покажу вам схему, состоящую всего из трех, которая заставит светодиод моргать.Схема хорошо работает от 12 вольт, что должно заинтересовать автомобилистов. Если брать полный диапазон питающего напряжение, то он лежит в пределах 9-20 вольт. Так что применений данное устройство может найти массу.Это по истине супер простая схема, чтобы обеспечить мигание светодиода. Конечно в схеме присутствует большой электролитический конденсатор, который может украсть много места, но это проблему можно просто решить воспользовавшись современной элементной базой, типа SMD конденсатором.Обратите внимание, что база транзистора висит в воздухе. Это не ошибка, а конструкция схемы. База не используется, так как в работе используется обратная проводимость транзистора.Такую мигалку можно собрать навесным монтажом минут за пятнадцать. Одеть термоусадочную трубку и обдуть термофеном. И вот у вас получился генератор мигания светодиодам. Частоту мигания можно изменить увеличивая или уменьшая емкость конденсатора. Схема не нуждается в настройке и работает сразу при исправных элементах схемы.Мигалка очень экономична в работе, надежна и неприхотлива. Как сделать мигающий светодиод: обзор различных схем
Мигалки на транзисторах
Мигающий светодиод своими руками: схемы с описанием
Как сделать светодиодную мигалку своими руками
Простая мигалка на светодиоде
Мигающий светодиод на одной батарейке
SMD практикум № 1. 12 простых схем с несимметричным мультивибратором. Аналог микросхемы LM3909 из дискретных элементов
Многие радиолюбители, конечно же, сталкивались с технологией поверхностного монтажа печатных плат SMT (Surface mount technology), встречали элементы SMD (Surface mount device), монтируемые на поверхность и слышали о преимуществах поверхностного монтажа, который по праву называют четвертой революцией в электронной технике после изобретения лампы, транзистора и интегральной схемы.Несимметричный мультивибратор на транзисторах разной структуры
(рис. 1) является настоящим «бестселлером» в радиолюбительской литературе [1 — 4].
Рис. 1. Схема несимметричного мультивибратораПодключая в схему те или иные внешние цепи, можно собрать не один десяток конструкций. Например, звуковой пробник, генератор для изучения азбуки Морзе, прибор для отпугивания москитов, основа одноголосого музыкального инструмента. А применение внешних датчиков или устройств управления в цепи базы транзистора VT1 позволяет получить сторожевое устройство, индикатор влажности, освещённости, температуры и многие другие конструкции.Генератор световых импульсов или просто мигалка на светодиоде
Генератор световых импульсов («мигалка») на транзисторах разной структуры (рис. 2) отличается простотой, низким напряжением питания и малым потреблением тока (менее 120 мкА). Устройство выполнено по схеме несимметричного мультивибратора и работает следующим образом. Рис. 2. Генератор световых импульсов на транзисторах [1]При включении источника питания GB1 конденсаторы С1 и С2 начинают заряжаться каждый по своей цепи. Конденсатор С1 по цепи R1-C1-R2, а конденсатор C2 по цепи R3-C2-R2.Низковольтная LED мигалка на транзисторах разной структуры
Схема ещё одной низковольтной «мигалки», которую мы соберём, показана на рис. 4 [4]. В ней использованы два транзистора различной структуры со статическим коэффициентом передачи тока не менее 200.Детали «мигалки»,
показанной на рис. 4. В устройстве используются не только двухвыводные SMD элементы: резисторы типоразмера 1206, танталовые конденсаторы А, светоизлучающий диод GNL-1210URC-3, но и трехвыводные – транзисторы общего применения в корпусах SOT-23. Транзисторы ВC847/BC857 заменимы на ВC846/BC856, ВC848/BC858, ВC849/BC859 или на ВC850/BC860.Практика SMD монтажа: изготовим сувенир-талисман
Приступим к освоению поверхностного монтажа с использованием SMD компонентов.

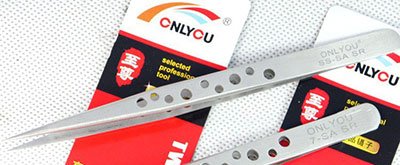

Рис. 7. Высококачественный пинцет из нержавеющей сталиИнтегральная микросхема LM3909
Несимметричный мультивибратор на транзисторах разной структуры, показанный на рис. 2, послужил прототипом монолитной интегральной микросхемы (ИМС) LM3909 фирмы National Semiconductor, разработанной специально для питания от гальванических элементов напряжением 1,5 В [7]. Устройства на её основе обладают высокой экономичностью и обеспечивают большой срок работы без замены элементов питания.Соберём микросхему LM3909 на дискрете
Сдерживающим фактором популярности у любителей служат недостаточная распространённость микросхемы LM3909 и её неадекватная цена.Детали и печатная плата прототипа микросхемы LM3909
В схеме применены резисторы типоразмера 0805, транзисторы в корпусе SOT-23.Калейдоскоп полезных схем на несимметричном мультивибраторе
поможет радиолюбителям собрать целый ряд конструкций [1, 7 — 11].Питание светодиода от 1,5 В
На рис. 11 изображена схема светодиодного фонаря, питаемого от одного элемента напряжением 1,5 В. В ней могут использоваться сверхъяркие светодиоды с прямым напряжением 1,6…2,0 В. За счёт схемы «вольтодобавки» светодиоды получают требуемое для вспышки напряжение.

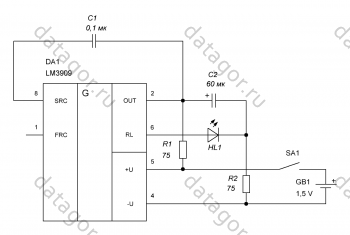

Рис. 11. Фонарь на светодиоде Мигающий фонарь с лампой накаливания
Рис. 12. Мигающий фонарь с лампой накаливанияМигающий фонарь, показанный на рис. 12, обеспечивает частоту вспышек 1,5 Гц. Мигающий фонарь с лампой накаливания и светодиодом
Рис. 13. Мигающий фонарь с лампой накаливания и светодиодомФонарь, показанный на рис. 13, размещается в корпусе обычного фонарика с двумя батарейками. Вспышки лампы накаливания дублируются светодиодом HL2.Переключатель SA1 – штатный, установленный в корпусе устройства, а переключателем SA2 частота вспышек может быть увеличена. Универсальный фонарь
Рис. 14. Универсальный фонарьСхема фонаря, приведённая на рис. 14, обеспечивает работу в двух режимах – обычного фонарика (включается переключателем SA1) и аварийного маяка – мигалки. Этот режим работы устройства наблюдается при включении переключателем SA2, а SA1 должен находиться в положении ВЫКЛ.Частота вспышек фонаря выбрана около 1,5 Гц. Параллельное включение сверхъярких светодиодов

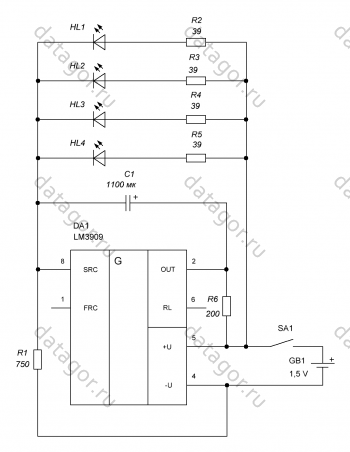

Рис. 15. Параллельное включение сверхярких светодиодовСхема, приведённая на рис. 15, управляет четырьмя параллельно соединёнными светодиодами. Последовательно с каждым светодиодом включён токоограничивающий резистор (R2 – R5). Четыре светодиода требуют повышенной запасённой энергии для вспышки, поэтому ёмкость конденсатора, подключённого к выходу схемы «вольтодобавки» (вывод 2 микросхемы) должна быть соответственно увеличена по сравнению с типовой схемой. Чтобы сохранить частоту вспышек прежней (1,3 Гц), введён резистор R6.Устройство потребляет от источника питания ток 2 мА. Звуковой пробник
Рис. 16. Звуковой пробникМикросхема LM3909 поможет радиолюбителям оснастить свою лабораторию простейшими измерительными приборами и пробниками. На рис. 16 – 18 показаны некоторые из возможных устройств.С помощью звукового пробника (рис. 16) удаётся «прозвонить» монтаж, проверить лампы накаливания, трансформаторы и катушки индуктивности. При этом изменение сопротивления измеряемой цепи на несколько Ом чётко определяется на слух по изменению частоты излучения головки BF1. Светодиодный «вольтметр»
Рис. 17. Светодиодный «вольтметр»Схема, изображённая на рис. 17, может применяться в устройствах предупреждения о появлении высокого напряжения. Другое применение устройства – светодиодный «вольтметр» постоянного тока. В таблице, размещенной под схемой, номиналы элементов рассчитаны таким образом, чтобы при входном напряжении 6 В частота вспышек светодиода HL1 была 2 Гц; 15 В – 2 Гц и 100 В – 1,7 Гц. Обратите внимание, что устройство не требует источника питания. Генератор меандра

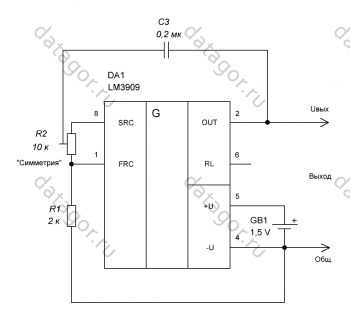

Рис. 18. Генератор меандраПрибор, показанный на рис. 18 – генератор прямоугольных импульсов, имеющих частоту следования 1 кГц и амплитуду более 1 В на нагрузке 10 кОм. Такой пробник применяется для проверки самой разнообразной аппаратуры. Светодиодный генератор 0…20 Гц

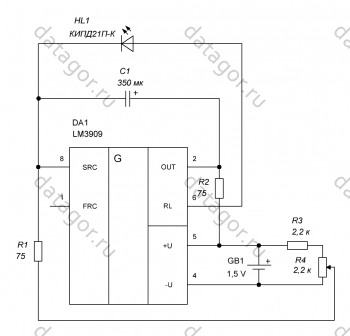

Рис. 19. Светодиодный генератор 0…20 Гц Генератор с регулируемой частотой вспышек (от 0 до 20 Гц) показан на рис. 19. Устройство найдёт применение в игрушках, схемах индикации и т.п. Генератор кода Морзе
Рис. 20. Генератор кода МорзеСхема генератора кода Морзе, использующая небольшое число внешних элементов и потребляющая от источника питания минимальный ток, показана на рис. 20.Один генератор одновременно управляет динамиками ВА1 на одной и ВА2 на другой сторонах. Динамики ВА1 и ВА2 размещаются в небольших корпусах объёмом примерно один кубический дециметр и работают на частоте резонанса (в районе 400 Гц) для наиболее приятного тона с минимальным энергопотреблением. Генератор частотой до 800 кГц
Рис. 21. Генератор частотой до 800 кГцВысокочастотный генератор (на частоту 800 кГц или немного выше) использует катушку, намотанную на стандартном ферритовом сердечнике диаметром 6 мм, рис. 21. Количество витков катушки – 12, отвод сделан от 5-го витка с одного конца. Ёмкость конденсатора С2 колебательного контура – от 250 до 500 пФ. Ёмкостная положительная обратная связь подаётся через конденсатор С1.Микрофонный усилитель
Рис. 22. Микрофонный усилительУбрав цепь положительной обратной связи в типовой схеме включения ИМС LM3909, получаем маломощный усилитель, показанный на рис. 22.Этот усилитель может использоваться в системе односторонней связи или подслушивания для различных применений.Максимальный потребляемый ток составляет 12 – 15 мА.Вывод
Поверхностный монтаж даёт ощутимые преимущества не только при промышленном использовании, но и для радиолюбителей. Он неплохо сочетается со всеми видами традиционного монтажа.Файлы
Схемы и печатные платы можно взять тут: Список источников
1. Мосягин В.В. Секреты радиолюбительского мастерства. – М.: СОЛОН-Пресс. – 2005, 216 с. (с. 47 – 64).2. Шустов М.А. Практическая схемотехника. 450 полезных схем радиолюбителям. Книга 1. – М.: Альтекс-А, 2001. – 352 с. 3. Шустов М.А. Практическая схемотехника. Контроль и защита источников питания. Книга 4. – М.: Альтекс-А, 2002. – 176 с. 4. Низковольтная «мигалка». (За рубежом) // Радио, 1998, №6, с. 64.5. Датагорская статья "Главный инструмент — паяльник!"6. Датагорская статья "Пайка SMD деталей в домашних условиях"7. Даташит на LM39098. Шумейкер Ч. Любительские схемы контроля и сигнализации на ИС. – М:.Мир, 1989 (схема 46. Простой индикатор разряда батареи, с. 104; схема 47. Маркер фалиня (мигающий), с. 105).9. Генератор на LM3909 // Радиосхема, 2008, №2.10. Nahrada obvodu LM3909 // Prakticka electronic A Radio, 2009, №6, с. 22.11. Одинец А.Л. Необычное применение LM3909 // Радиоаматор, 2009, №12, с. 16.12. Борисевич К. ИМС LM3909 в радиолюбительских конструкциях // Радиомир, 2010, №1, с. 19.13. Discrete Version Of The LM3909 Oscillator IC14. Белоусов О.В. Эквивалент ИМС LM3909 на деталях для поверхностного монтажа // Радиоаматор, 2011, №11, с. 34, 35.
Как сделать мигающий светодиод - РАДИОСХЕМЫ
Схемы мигалок на транзисторах и микросхемах в Интернете можно найти без труда... А можно ли обойтись минимумом деталей и одной полуторавольтовой батарейкой
Точки А и В надо соединить с выводами микросхемы идущими на катушку, управляющую маятником часов. Саму катушку — удалить. Светодиод будет вспыхивать с периодом 2с. и в таком режиме способен работать годы без замены «пальчика». Кстати такой же результат можно получить с советским электронно-механическим будильником «Слава», построенном на специальной микросхеме УТП-Т45. Там есть еще транзистор, он управляет работой звонка будильника. Его можно удалить, а можно оставить, получится светодиодная мигалка-пищалка. Коротенькое видео дабы убедиться в работоспособности схемы;
казана на рисунке. В данном случае это весьма низкая частота, ее можно плавно менять в небольших пределах (от долей Гц до нескольких Гц).
(С1 и R1). Главное же достоинство его состоит в том, что мультивибратор потребляет ток только в те моменты времени, когда открыт транзистор T2, т. е. при свечении лампы Л1 в течение 0,1 с через каждые 2 с. Транзистор Т1 должен быть кремниевым, типа МП114—МП116. В крайнем случае возможно применение германиевых транзисторов типа МП40 — МП42, но тогда потребляемый ток возрастет. Лампа накаливания 2,5 Х О,15 А.Электрифицированный знак аварийной остановки транспорта. Согласно правилам дорожного движения в случае вынужденной остановки транспортного средства на проезжей части дороги на определенном расстоянии от этого средства (перед ним) должен быть установлен знак аварийной остановки, имеющий вид равностороннего треугольника и снабженный светоотражательными рефлекторами. В ночное время знак должен дополнительно подсвечиваться. Очевидно, что для подсветки сигнала в темное время суток или в ненастье лучше всего установить на таком знаке лампы накаливания и питать их от бортового аккумулятора. Такое решение вполне допустимо, если остановка предполагается быть кратковременной. Но при длительной стоянке транспорта такой электрифицированный знак может основательно разрядить аккумулятор. Поэтому желательно, чтобы лампы знака включались периодически. Такой режим работы ламп позволяет уменьшить потребляемый ток и дополнительно усилить заметность знака на дороге. На рис. приведена принципиальная схема электрифицированного знака аварийной остановки, снабжен шестью лампами подсветки, которые периодически включаются и выключаются. Основой схемы является симметричный мультивибратор на транзисторах средней мощности. Мультивибратором принято называть устройство, состоящее из двух усилительных каскадов, у которых выход одного через переходный конденсатор соединен со входом второго, а выход второго через такой же второй конденсатор — со входом первого. Эти конденсаторы обозначены на рис. как C1 и С2. Для создания начального смещения на базах транзисторов применены резисторы R1, R2. Поскольку конденсаторы С1и С2 создают сильную положительную обратную связь, то оба конденсатора усиления становятся элементами генератора. Частота его генерации обратно пропорциональна произведению емкости конденсатора на сопротивление резистора Особенностью работы мультивибратора является то,что каждый из транзисторов работает по очереди с другим, т. е. если один транзистор
полностью открыт и поэтому лампы, включенные в цепь его коллектора, ярко светятся, то в это же время другой транзистор полностью закрыт, ток коллектора очень мал, а поэтому лампы в егоцепи не светятся. Затем транзисторы поменяются ролями. Частотакоммутации ламп устройства, выполненного по схеме на рис., составляет около 0,5 Гц.Диоды Д1—Д4 в данном устройстве имеют вспомогательное назначение. Они включены по схеме мостового выпрямителя и предназначены для обеспечения работы при любой полярности подключения к источнику. Можно обойтись и без диодов, но тогда требуется провод, ведущий к лампам, подключить к отрицательному полюсу, а нижний по схеме провод — к положительному полюсу батареи.
