Теплица из поликарбоната своими руками чертежи и советы

Отдых на природе  – замечательный вариант, особенно если вы проводите время на своей даче или в загородном доме. У большинства людей на приусадебном участке разбит небольшой огород, куда удачно впишется симпатичная теплица. Заказывать в магазине такой товар очень дорого, а вот сделанная из поликарбоната теплица своими руками, чертежи которой легко достать –  это наиболее подходящий вариант. Давайте узнаем, что нам для этого потребуется  и как произвести монтаж.

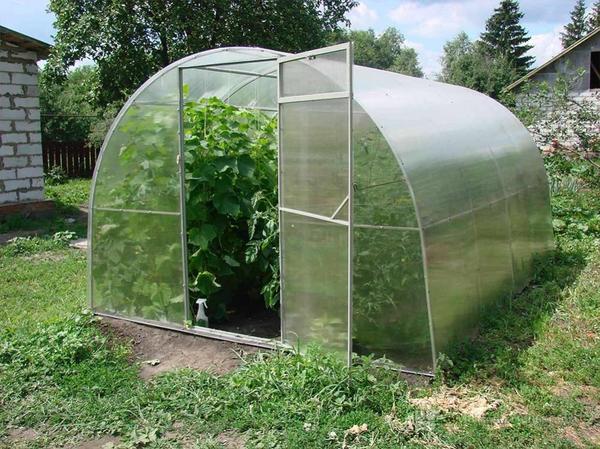

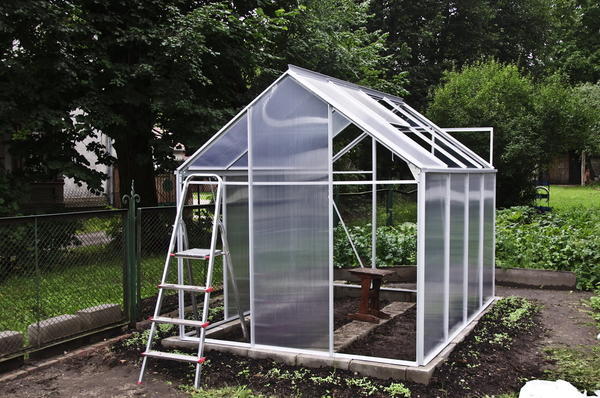

Теплица из поликарбоната

Содержание статьи

Особенности теплиц из поликарбоната

Среди достоинств теплиц из этого материала стоит отметить:

• Долговечность;
• Надежность;
• Лучше и длительнее удерживает тепло, чем теплица, обтянутая пленкой или стеклянная, при условии качественного материала;

Качественный поликарбонат отлично удерживает тепло

• Сохраняет до 92-95% естественного освещения;
• Круглогодичная эксплуатация;

Поликарбонат стоек к перепадам температур

• Удобство монтажа при выборе несложного каркаса теплицы;
• Пожарная безопасность, при воздействии высоких температур поликарбонат плавится, не выделяя вредных веществ;
• Эстетический вид.

Видео: как выбрать качественный поликарбонат



Как сделать теплицу из поликарбоната своими руками чертежи

Если вы решили собрать теплицу из поликарбоната самостоятельно вам потребуется план конструкции и определённые материалы, со списком которых вы можете ознакомиться далее.

Основные этапы монтажа теплицы

Выбор конструкции

Для начала вам нужно определиться с типом и материалом каркаса для будущей теплицы. Существует огромное множество как типовых решений, так и индивидуальных проектов.

Виды каркасов теплиц

Особенности различных каркасов с точки зрения садовода

Также немаловажен выбор материала. В строительных магазинах продаются готовые наборы из металлического профиля, которые собираются как конструктор.

Готовый каркас из металла

Статья по теме:

Парник из профильной трубы своими руками. В отдельном обзоре представлена подробная инструкция по проектированию и возведению конструкции из профильной трубы с фото-примерами.

В качестве материала также могут выступать ПВХ трубы. Они отлично поддаются изгибу, легкие и просты в монтаже.

Каркас выполненных из труб ПВХ

Ну и конечно нельзя не отметить древесину, которая также служит отличным каркасом для данных построек, доступна, дешева и позволяет монтировать конструкции различных форм и размеров.

Теплица с деревянным каркасом

Составление чертежа

Теплица своими руками из поликарбоната, составить чертеж которой не займет много времени, получится большой и удобной, при условии, что будут соблюдены все необходимые правила.

Чертеж классической конструкции домиком

В первую очередь вам нужно определиться с размерами конструкции. Зависеть они будут от площади приусадебного участка, что и в каком количестве вы собираетесь выращивать, ну и, конечно, от стоимости материалов.

План арочной теплицы

Подготовка фундамента

Прочность и надежность теплицы будут зависеть от того, насколько качественный фундамент вы подготовите под нее. Вариантов здесь может быть несколько. Самый распространенный – это деревянное основание. Для его возведения вам понадобится брус, уровень, шуруповерт, лопата, рулетка 7 метров, строительный нож. Необходимо напилить 2 штуки по 3 метра и 2 штуки по 3,85 метра. Собирая коробку из бруса, ставим брус для удобства на узкую часть для дальнейшего удобства монтажа поликарбоната, для того, чтобы он зашел внахлест на брус. Трехметровые брусья должны закрывать торец бруса 3,85 м.

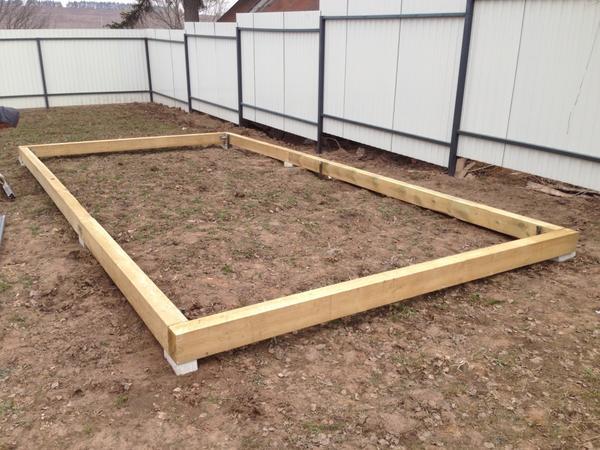

Фундамент из бруса

Но наиболее надежным будет бетонное основание. Если вы собираетесь делать большую теплицу и использовать для каркаса металлический профиль или деревянные бруски, то фундамент из бетона будет необходим ввиду значительного веса всей конструкции. Для монтажа цементного фундамента изготавливаем опалубку, соответственно размерам предполагаемого фундамента. Закидываем ее цементом и даем цементу затвердеть и укрепиться.

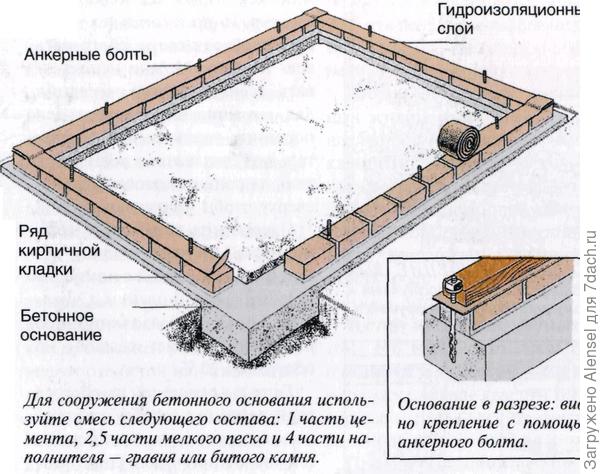

Инструкция по возведению бетонного основания

Изготовление каркаса из металлического профиля

Если вы собираетесь сделать каркас самостоятельно, то вам понадобится: металлический профиль: квадратная труба 25 х 25 мм, трубогибочный станок, сварочный аппарат, угловая шлифовальная машинка. А для дальнейшей сборки теплицы: листы поликарбоната, металлические ленты, металлические уголки, саморезы, в том числе кровельные.

Необходимый инструмент

Вы сможете без труда сделать теплицу из поликарбоната своими руками, чертежи которой готовы. Берем квадратную металлическую трубу 25х25 мм, желательно оцинкованную, прокатываем ее через трубогибочный станок, в результате чего получаем дугу необходимого размера.

Делаем дуги с помощью трубогиба



Нарезаем трубу в размер конструкции и привариваем к ней дуги, шагом 0,65-1,0 м. Изготавливаем 7 дуг: две на торцы, 5 на промежутки.

Чертеж сборки каркаса

С помощью сварочного аппарата монтируем каркас теплицы

Делаем торцы – соединяем концы дуг трехметровой квадратной трубой 25х 25 мм, привариваем дверную коробку и форточки. Либо такой каркас можно купить в специализированном магазине.

Не забываем про двери и окна

Крепление к основанию

Крепление к деревянному основанию

На выставленный ранее деревянный каркас или цементный фундамент устанавливаем нижний каркас теплицы по длинным сторонам фундамента. Крепеж на деревянный фундамент осуществляем саморезами, в соответствующие технологические отверстия, предусмотренные заводом-изготовителем теплиц или просверленные самостоятельно, в случае если вы изготовили каркас сами.

Крепление каркаса при наличии металлического основания

Если же основание вы не готовили, то к деревянному фундаменту крепятся непосредственно дуги каркаса с помощью хомутов.

Крепление дуг к деревянному основанию

Крепление к бетонному основанию

Крепление каркаса к фундаменту из цемента осуществляется с помощью специальных анкерных болтов, либо металлических уголков.

Схема крепления конструкции анкерными болтами

Крепление дуг с помощью металлических уголков

Монтаж поликарбоната

Обшиваем торцы теплицы поликарбонатом на горизонтальной плоскости. Закрепив поликарбонат на торцах, вырезаем двери и две форточки (так как поликарбонат удобно резать на горизонтальной плоскости).

Зашивка торцов поликарбонатом

Устанавливаем готовые торцы. Производим установку фурнитуры: ручки, замки, крючки для фиксации дверей и форточек.

Устанавливаем фурнитуру

Освобождаем листы поликарбоната от защитной пленки, аккуратно закидываем первый лист на каркас, выравниваем его. Выводим 1-3 см поликарбоната за торец, выравниваем край по торцу, крепим кровельными саморезами лист на торцевой дуге.

Схема обшивки каркаса

Монтаж первого листа поликарбоната

Затем берем металлические оцинкованные ленты, закидываем поверх листа, крепим ленты кровельными саморезами, начиная со второй дуги. Закидываем второй лист поликарбоната и устанавливаем оставшиеся ленты. Делаем перетяжку: стяжку лент осуществляем с первого листа со второй дуги, нахлест листов стягивается последним. И вы становитесь счастливым обладателями новой поликарбонатовой теплицы.

Крепление листов оцинкованными лентами

Если теплица из поликарбоната своими руками чертежи которой выполнены по всем стандартам, собрана, то нужно соблюдать следующие рекомендации, чтобы продлить срок действия.

Рекомендации

• Если фундамент не будет выставлен по уровню – при укладке поликарбоната, будут образовываться выпуклости и неровности, затем щели.
• Самая надежная конструкция теплицы, выдерживающая зимние нагрузки в виде скапливания снега – теплица в виде купола, с острым коньком «Капля». У нее один минус – сложный монтаж.
• Покупайте теплицы шагом дуг не менее 0.65 м, если вы не хотите обнаружить вашу теплицу после снежной зимы с проломленным поликарбонатом.
• Лучше закреплять поликарбонат металлическими оцинкованными лентами. Так как это упрощает монтаж/демонтаж поликарбоната.
• Поликарбонат лучше использовать толщиной 6 мм и выше, в зависимости от располагаемых денежных средств.
• При установке теплицы 6 и более метров в длину, сразу установите дополнительные боковые форточки. По возможности с автоматическим открыванием.

Выводы

• Долговечная и имеет ряд преимуществ пред пленочными и стеклянными теплицами.
• Простая в монтаже, при выборе несложной конструкции; можно осуществить изготовление и сборку самостоятельно.
• Возможность приобретения комплектации в определённых организациях.

Видео: как сделать теплицу из поликарбоната своими руками





Понравилась статья?Сохраните, чтобы не потерять!

Загрузка...

homemyhome.ru

размеры, чертежи, фото и видео

Поликарбонатные теплицы в торговой сети представлены широко — на любой вкус и размер. Но многие предпочитают делать их самостоятельно. Потому что теплица из поликарбоната своими руками получается в разы прочнее и надежнее. При этом, затраты меньше или такие же.

Как выбрать конструкцию

Содержание статьи

Если вы решите строить теплицу из поликарбоната своими руками, желательно выбрать конструкцию, которая позволяет использовать основное преимущество этого материала — его способность гнуться. Это два вида с изогнутыми крышами с опорами в виде дуг.

В одной конструкции дуги идут от самой земли. Если выгнуты они в виде радиуса, теряется много площади по краям, так как работать там очень неудобно из-за небольшой высоты.

Если радиальную теплицу из поликарбоната сделать по такому чертежу, можно будет работать и возле стен

Решает эту проблему другая конструкция — с составным каркасом, сваренным из нескольких кусков. Из грунта/от основания выходят прямые стойки, которые поднимаются на высоту не менее полутора метров. К ним приваривается дуга. При таком устройстве крыша получается округлой, стенки — прямыми. Даже вдоль стен работать можно без проблем, выпрямившись во весь рост.

Вариант с составным каркасом

Но у округлой крыши теплицы есть несколько минусов. Первый — в ней сложнее, чем в прямой, сделать форточки для проветривания. Решить проблему можно, если сделать фрамуги в стенах, а не в крыше. Второй минус  округлой крыши в теплице из поликарбоната — снег с нее сходит хуже, чем с ровных наклонных поверхностей. Если живете в регионе со снежными зимами, или придется делать усиленные фермы, или крышу делать скатную — с одним или двумя скатами.

Если сварить две полудуги под углом, снег будет сходить лучше

Есть и третье решение — сделать скругленную часть крыши из двух дуг, сваренных под углом, который образует своеобразный конек. При таком строении снег сходит неплохо а конек можно защитить широкой полосой металла. Это и улучшит сход снега, и защитит стык от протечек.

Теплица из поликарбоната своими руками: материал для каркаса

Выбор материалов для каркаса не очень велик. Подойдут профилированные (прямоугольные) трубы, металлический уголок и деревянный брус. Также используют оцинкованные профили для гипсокартона.

Древесина

Брус используют для небольших тепличек, причем конструкцию выбирают с односкатной или двухскатной крышей, так как гнуть дуги из древесины сложно и долго. Сечение бруса зависит от размеров теплицы и снеговых/ветровых нагрузок в регионе. Наиболее ходовой размер — 50*50 мм. Такие опоры ставят в Средней Полосе.  Для большей надежности угловые стойки можно сделать из бруса 100*100 мм.

Причем, для экономии, можно не покупать брус, а сделать составной — из досок. Берут две доски шириной 50 мм и толщиной 25 мм, три доски толщиной 15 мм. Складывают, сбивают с двух сторон гвоздями. Полученные стойки более крепкие, лучше переносят нагрузки, меньше подвержены кручению, так как волокна древесины направлены в разные стороны.

Если строится теплица из поликарбоната своими руками на деревянном каркасе, все доски/брус надо обработать/пропитать антисептиками, причем такими, которые предназначены для улицы. Концы, которые закапываются в землю, обработать составами для непосредственного контакта с землей. Без такой обработки древесина во-первых, будет быстро разрушатся, во-вторых, может стать источником болезней растений.

При соединении стоек с обвязкой (нижней планкой) для большей жесткости и надежности используйте стальные усиленные монтажные уголки. Они есть в строительных магазинах. Для повышения несущей способности кровли устанавливают дополнительные перемычки.

Подробнее про двускатные крыши можно прочесть тут, про односкатные — тут.

Профилированные трубы и стальной уголок

Большая часть каркасов теплиц из поликарбоната выполняется из профилированной трубы. Если есть сварочный аппарат, навыки работы с ним, несложно все сделать самостоятельно — варить квадрат или прямоугольник проще, чем круглые трубы. Еще один плюс — при помощи трубогиба несложно сделать дуги самостоятельно.

Профильная труба хороша тем, что имеет высокую жесткость, но при этом ее можно согнуть в дугу Такой теплице не страшны даже сильные снегопады Тонкостенные трубы, даже с удвоенными арками, часто зиму не перживают Стойки большого сечения перемежаются с менее мощными

Сечение снова-таки зависит от размеров и природных условий. Чаще всего делают из прямоугольной трубы 20*40 мм. Но возможны и варианты. Для того материала важен еще такой параметр, как толщина стенки. Желательно чтобы металл был 2-3 мм. Такой каркас выносит значительные нагрузки.

Стальной уголок тоже неплохой вариант, но гнуть его — задача сложная, потому собирают теплицы в виде домика — с двускатными или односкатными крышами. Размеры полочек — 20-30 мм, толщина металла — от 2 мм.

Оцинкованные профили

Теплица из поликарбоната своими руками с каркасом из профилей — самый ненадежный вариант. Он хорош в местностях с малоснежными зимами, да еще без сильных ветров. Плюс этого варианта в том, что не нужна сварка. А минус — не самая большая несущая способность.

Соединения старайтесь делать как можно надежнее Один из каркасов Укосины и упоры — не лишние

Технология используется стандартная — как для устройства стен и перегородок из гипсокартона. С той лишь разницей, что обшивается каркас с одной стороны и крепится поликарбонат. Стойки желательно делать двойные — сращивая два несущих профиля, развернув их «спина к спине» и скрутив саморезами. Для большей жесткости каркаса, делать укосы, соединяя наклонными перемычками соседние стойки. Крышу желательно делать скатную, а не округлую, фермы усиливать.

Фундамент

Если вы задумываетесь, нужен или нет фундамент для теплицы из поликарбоната, ответ один — нужен. Причем надежный. Очень хорошо они летают. Потому основание должно хорошо «якорить» постройку.

Для нормальной эксплуатации лучше поставить теплицу из поликарбоната на фундамент

Ленточного типа

Этот фундамент для построек, которые планируются не на один год. Самый дорогой, но и самый основательный вариант. Если планируется использовать теплицу круглый год, фундамент делают заглубленый — на глубину чуть ниже промерзания грунта. Для сезонного использования подойдет бетонно-кирпичный или просто из бруса.

Бетонно-кирпичный — один из самых распространенных

Бетонно-кирпичный (бетонно-брусовый)

Чаще всего делают бетонно-кирпичный вариант. Он оптимален по затратам, сложности и длительности. Работы проводят так:

• По размерам теплицы копают траншею. Ее ширина — порядка 20 см, глубина зависит от типа грунта.
  • На пучинистых грунтах (глина, суглинки, чернозем) траншею выкапывают глубиной 50-60 см. Края траншеи укрепляют опалубкой — сколоченными щитами из досок, фанеры, ОСП. На выровненное дно насыпают 15 см щебня крупной и мелкой фракции, трамбуют. Сверху насыпают такой же слой песка, выравнивают и трамбуют. Эта подушка будет компенсировать подвижки грунта во время морозного пучения.
  • Глубина фундамента на грунтах, не склонных к пучению — 25-30 см. Дно вырытой траншеи очищают от камней, Корней и других предметов, выравнивают, уплотняют.

    Разметка проводится так

• На подготовленное дно расстилают плотную клеенку или рубероид. Это необходимо, чтобы из раствора влага не впиталась в грунт. Желательно также застелить и бока, но там щиты опалубки частично решают эту задачу. Без этого слоя бетон не наберет прочности и разрушится.
• В полученную канаву заливается раствор. Пропорции такие: на 1 часть цемента (М 400) берут 3 части песка и 5 частей заполнителя. Заполнитель — желательно щебень мелкой и средней фракции. Использовать керамзит не стоит — он впитывает влагу, может стать причиной повышенной влажности.
• Поверхность выравнивается «под уровень». Загладить ее можно деревянным бруском.

  Устройство бетонно-кирпичного фундамента

• В фундамент, по углам и с расстоянием в 1 метр устанавливаются закладные — шпильки или куски арматуры диаметром не менее 12 мм. Шпильки ставят, если надо будет крепить к ним брус, арматуру — если будет укладываться кирпич. Торчат они выше уровня фундамента не меньше чем на 15 см.
• Залитый фундамент накрывается пленкой, выстаивается не менее недели (при температуре ниже 17°C, должно пройти две недели). Если погода жаркая, его поливают пару раз в сутки. Для сохранения влаги в этом случае под пленкой его лучше накрыть грубой тканью (мешковиной).
• Если нижней обвязкой будет брус, поверх бетонного основания раскатывается гидроизоляция. Можно — рубероид в два слоя, но он сейчас быстро разрушается, так что лучше брать «Гидроизол» или что-то похожее. Можно промазать бетон битумной мастикой пару раз. Результат будет более надежным.
• Укладывается ряд обвязки:
  • Если это брус 100*100, его пропитывают составом для непосредственного контакта с землей. Сверлят в нем отверстия под установленные шпильки, надевают на них, затягивают шпильки болтами. Чтобы болты не торчали, при помощи сверла подходящего размера делают углубления.

    Кирпич укладывают на бетон

  • Если основание бетонно-кирпичное, кладут один-два ряда кирпича. Можно использовать и пустотелый, так как масса невелика. Кладку ведут так, чтобы закладные попали в шов между кирпичами.
• Далее идет сборка каркаса.

Есть варианты фундамента этого типа. Можно в подготовленную траншею установить фундаментные бетонные блоки малых размеров, пространство между ними заполнить раствором. Устанавливать их надо так, чтобы их край был ниже уровня земли. Поверх заливается слой бетона, выравнивается. Закладные закрепляются в швах.

В качестве строительного материала можно использовать пустые бутылки. Их укладывают рядами, заливают бетоном. Получается очень экономный и теплый фундамент. Несущей способности его вполне хватит и на более серьезную постройку.

Брусовый фундамент для теплицы из поликарбоната

Этот вариант пригоден в качестве временного решения — прослужить может два-три года. Это зависит от влажности на участке, качества древесины и обработки. Брус используют большого сечения — 100*100 или больше (можно сделать составным, из нескольких досок). Его обрабатывают составами для древесины, контактирующей с землей. Порядок работ такой:

• Размечают участок, выкапывают траншею. Ее размеры должны быть на 7-10 см глубже и шире используемого бруса.
• Дно и стенки застилают рулонным гидроизоляционным материалом (лучше использовать «Гидроизол», его хватит на более длительный срок).
• Кладут обработанный брус, соединяют его в углах.

  Брусовый ленточный фундамент для теплицы из поликарбоната своими руками сделать легко, но прослужит он недолго

• Гидроизоляцию оборачивают вокруг бруса.
• При помощи уголков, вбитых с обоих сторон, брус фиксируют на месте.
• Оставшееся между гидроизоляцией и стенками траншеи свободное место засыпают щебнем, если грунт пучинистый и вынутой ранее землей, если нет. Грунт хорошо уплотняют.
• Далее к этому брусу крепят брус обвязки. Между ними стоит проложить еще один слой гидроизоляции.

Этот вариант подходит только для сухих участков с низким расположением грунтовых вод. В этом случае можно надеяться, что проживет основание хотя-бы несколько лет.

Свайно-ростверовый

Еще один тип фундамента, который не защитит от мороза. Зато он надежен и будет служить долго. Полное описание технологии изготовления свайно-ростверкового фундамента читайте тут, а мы приведем короткий перечень работ.

• Размечают периметр теплицы, выкапывают траншею шириной сантиметров 20 и глубиной примерно также.
• В углах бурят лунки диаметром 30-40 см и глубиной ниже глубин промерзания грунта (используют бур). Затем такие же лунки бурят по периметру. Расстояние между ними должно быть где-то 2-2,5 метра.
• В лунки насыпают песка — по ведру, примерно, затем внутрь ставят свернутый в цилиндры рубероид.
• В них устанавливают по три прутка арматуры диаметром 10-12 мм, связанных в единую конструкцию. Прутки должны торчать над поверхностью земли — к ним позднее будет крепится обвязка.
• В лунки заливают бетон (на 1 часть цемента М 400, 3 части песка, 5 частей щебня). Надо следить чтобы не было пустот.
• На дно траншеи насыпается слой песка, толщиной 5-5 см, выравнивается трамбуется.

  Свайно-ростверковый фундамент — надежный вариант для теплицы из поликарбоната своими руками

• На него расстилается гидроизоляция (рубероид, Гидроизол).
• По бокам собирается опалубка, фиксируется. Она может быть выше уровня земли. Если грунт не сыпучий, можно обойтись без опалубки, закрыв стенки гидроизоляцией. Но в этом случае фундамент будет вровень с землей, и еще он будет неровный.
• В опалубку заливается бетон того же состава, что и для столбов. Поверхность выравнивается, укрывается пленкой, ждут схватывания бетона.

Далее можно крепить обвязку, а можно надстроить пару рядов кирпича и только после этого устанавливать каркас. После этого можно сказать, что теплица из поликарбоната своими руками почти готова. Осталось закрепить поликарбонат.

Какой поликарбонат выбрать

Как долго прослужит теплица из поликарбоната, купленная или построенная своими руками, насколько хорошо будет она «работать», зависит от параметров и качества поликарбоната. К его выбору надо отнестись ответственно — сумма получается немалая.

Такая теплица из поликарбоната своими руками делается проще всего. Но это сезонный вариант

Виды поликарбоната

Есть три вида этого материала:

• Монолитный. По виду похожа на стекло, но лучше пропускает свет, в два-четыре раза легче, в разы (а 100-200) прочнее. Толщина — от 0,75 мм до 40 мм. Недостаток — высокая цена. Применяют этот материал, если есть риск повреждения — часто идет град, теплица стоит так, что на нее могут падать сосульки, сходить снег. Бывает многослойный монолитный поликарбонат. Листов может быть до 3-5 штук, они могут иметь разные свойства. Например, для теплиц обычно используется двойной — первый слой отличается повышенной прочностью, второй — не пропускает ультрафиолет.

  Монолитный и профилированный хороши для сезонных теплиц

• Рифленый (профилированный). Появился относительно недавно. Формируется из листового монолитного, на котором формируется рельеф. Есть виды, похожие на профнастил, шифер. Толщина этого вида поликарбоната 0,8-1,2 мм. При такой небольшой толщине он выдерживает удары града до 20 мм в диаметре, хорошо гнется,  нормально переносит морозы до -50°С.

  Ячеистый (сотовый) подходит для круглогодичных теплиц

• Сотовый (ячеистый, структурированный). Состоит из двух (или больше) листов поликарбоната, соединенных перемычками. Форма, размеры, толщина перемычек — все это влияет на качества и эксплуатационные характеристики. Толщина сотового поликарбоната — 4, 6, 8, 10, 16, 20, 24 и 32 мм. Для теплиц лучше брать не тоньше 10 мм, многослойный.

Какой вид поликарбоната лучше использовать для строительства теплиц? Зависит от режима эксплуатации теплицы. Если она будет отапливаемой, нужен сотовый. Если это вариант исключительно на теплое время года, больше подойдет рифленый (или монолитный). Монолитный тоже неплох, но рифленый имеет большую жесткость. Для теплиц, которые планируется использовать с ранней весны или на протяжении всей зимы, ставят сотовый поликарбонат. За счет своего строения он имеет бол% против ее высокие теплоизоляционные характеристики — лучше удерживает тепло, хоть и хуже пропускает свет (86% против 95%).

Выбираем сотовый поликарбонат

Выбрать рифленый или монолитный несложно — ориентируемся по заявленным характеристикам. Важно только чтобы была защита от ультрафиолета. Других подводных камней нет. А вот с сотовым есть множество нюансов. Надо обратить внимание на следующее:

• Толщину наружных слоев и их количество. Листы должны быть одинаковой толщины без наплывов и более тонких мест.
• Расположение перемычек и их толщину.

  Такие виды сотового поликарбоната могут быть

• Наличие слоя, защищающего от ультрафиолета.

Проще всего проверить качество сотового поликарбоната попытавшись сжать его между пальцами. Если он не продавливается, даже если вы приложите значительные усилия — можно брать. Если сдавливается легко — ищите другой.

Особенности монтажа

По технологии поликарбонат монтируется при помощи стартовых и соединительных профилей. Сначала на каркас устанавливаются профили, в них вставляется лист сотового поликарбоната, который фиксируется к саморезами со специальными пресс-шайбами, которые одновременно защищают место крепления от протечек. Профили, кроме удержания на месте листов, еще и защищают срезы от попадания в низ пыли, грязи. Система имеет аккуратный вид, хорошо работает, но все составляющие стоят приличных денег.

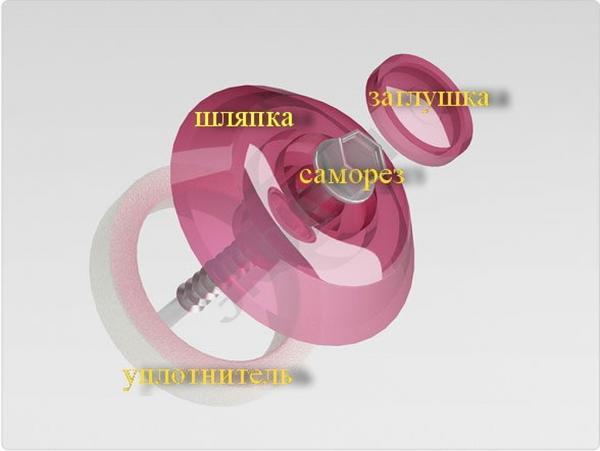

Вот такая правильная системе крепления

Эстетика для теплицы — не самое нужное свойство, потому, если надо сэкономить, предпочитают крепить по-простому, без профилей и пресс-шайб. Вот как поступают:

• Края каждого листа замазывают силиконом. Их надо закрыть обязательно, иначе внутри скопиться конденсат, в котором со временем разовьются плесень и грибки, поликарбонат потеряет прозрачность. Так что заделывать края надо тщательно, не оставив возможности для проникновения воздуха и влаги.
• Листы укладывают с нахлестом в несколько сантиметров, сверху прижимают полосой жести. Крепеж устанавливают в «нахлест», через жестяную полосу.

  Вот так крепят неправильно, но дешево. Для большей надежности можно добавить жестяную полосу

• Под шляпки саморезов можно подложить обычные широкие шайбы.
• Слой защиты от ультрафиолета при монтаже должен быть обращен наружу. Это важно. В противном случае он не работает.

Это то, что касается непосредственно крепления сотового поликарбоната. Есть еще один момент, который выяснился в процессе эксплуатации теплиц из поликарбоната. Поликарбонат не стоит располагать близко к земле. Желательно чтобы он начинался хотя-бы в полуметре от поверхности. Почему? Потому что во-первых, он все равно загрязняется и через него почти не проходит свет, так что на общую освещенность он не влияет. Во-вторых, он начинает портиться — чернеть расслаиваться. Непонятно, что вызывает такую реакцию, но она встречается часто. Так что разрабатывая макет теплицы из поликарбоната своими руками, предусмотрите полуметровые стенки из другого материала — кирпича, строительных блоков. Не важно.

stroychik.ru

чертежи с размерами, схема, фото

Если есть небольшой дачный или загородный участок, почему бы небольшой его уголок не приспособить под теплицу или парник? Здесь можно выращивать зелень, овощи, ягоды и даже некоторые фрукты.  На постройку такого сооружения уйдет совсем немного времени, а результат будет радовать, по меньшей мере, 10 лет, если сделать все правильно. Поскольку полиэтиленовая пленка, даже плотная 50-80 мкм, приходит в негодность уже спустя 2-3 года, разумнее использовать сотовый поликарбонат. В статье мы расскажем, как строится теплица из поликарбоната своими руками, приведем схемы и чертежи, объясним, какая форма удачнее и почему. Также в статье вы найдете фото и видео строительства теплицы.

Сотовый (ячеистый) поликарбонат для теплицы

Листы, изготовленные из гранулированного поликарбоната, состоящие из 2-3 слоев, соединенных между собой ребрами жесткости. В разрезе такой материал напоминает пчелиные соты, благодаря чему и получил свое название. Размерный ряд листов разный, но для строительства теплицы подойдет стандартный 612х210 см.

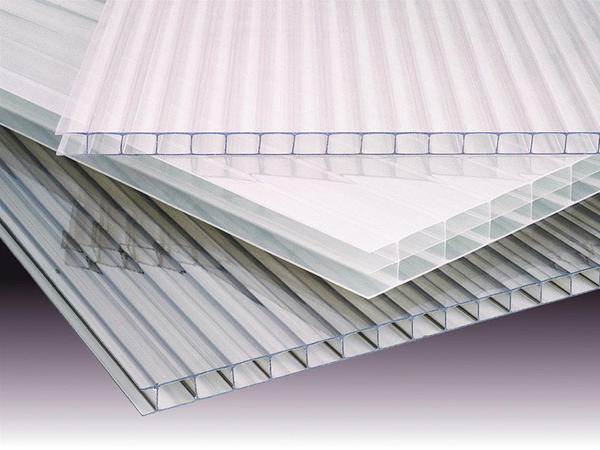

Сотовый поликарбонат

Толщина листа зависит от региона и времени использования. Этот показатель влияет на ряд величин, имеющих значение для роста растений:

• коэффициент светопропускания;
• коэффициент сохранения тепла;
• защита от ультрафиолетовых лучей (UV-фактор).

Для средней полосы России рекомендуемая толщина составляет 4-6 мм, для южных регионов 4 мм, для северных – 8-10 мм. Для сложных многогранных конструкций, включая формы шара и т.д. толщина листа должна быть не менее 8 мм.

Если теплица из поликарбоната будет использоваться круглый год толщина сотового листа должна быть 10 мм.

Почему именно этот материал

Этому есть несколько причин, которые уместнее было бы назвать преимуществами перед другими аналогичными укрывными материалами:

1. Прочность  к механическим повреждениям – превышает более, чем в 100 раз обычное стекло и сопоставимо по прочности на удар с закаленным;
2. Удельный вес – этот показатель зависит от толщины листа:

Толщина листа, мм	Удельный вес, кг
3	0,55-0,56
4	0,65-0,67
6	1,26-1,33
8	1,49-1,53
10	1,66-1,77
12	2,0-2,1
16	2,5-2,6
25	3,36-3,5
32	3,8-3,85
40	4,3-4,4

Такая малая масса позволяет возводить достаточно просторные сооружения на облегченном фундаменте.

3. Устойчивость к рабочему температурному режиму в пределах 100 градусов – от -40°С до +60°С.
4. Высокий класс пожарной безопасности – температура размягчения поликарбоната составляет 225°С, то есть при прямом огневом воздействии в течение непродолжительного времени лист даже не деформируется.
5. Низкая теплопроводность – за счет ребер жесткости в полости листа скапливается воздух, выступающий как барьер на пути тепла. Он сохраняет тепло внутри в течение всего дня, а если делать обогрев теплицы из поликарбоната своими руками (видео далее в статье), то такую конструкцию можно использовать и зимой.

ВИДЕО: Полезные советы – вес и прочность поликарбонатного листа

Конструкция и общие правила строительства теплицы из поликарбоната

Изначально подготавливается проект и чертеж конструкции с учетом особенностей местности. В идеале она должна стоять отдельно от всех зданий и строений и вдали от крупной растительности, способной задерживать солнечный свет. Нередко практикуется строительство односкатной теплицы из поликарбоната своими руками, где она стенка примыкает к дому или хозпостройке. Это сокращает количество материалов, соответственно, удешевляет стоимость строительства.

Строится теплица из поликарбоната своими руками с учетом уклона и типа почвы, наличия и глубины залегания подземных (грунтовых), близкое расположение и возможность подключения коммуникаций – света, воды и тепла.

Разбор схемы расположения теплицы на участке

Для того, чтобы можно было сделать теплицу из поликарбоната своими руками, чертежи – первое, что подготавливают с учетом особенностей местности и грунта:

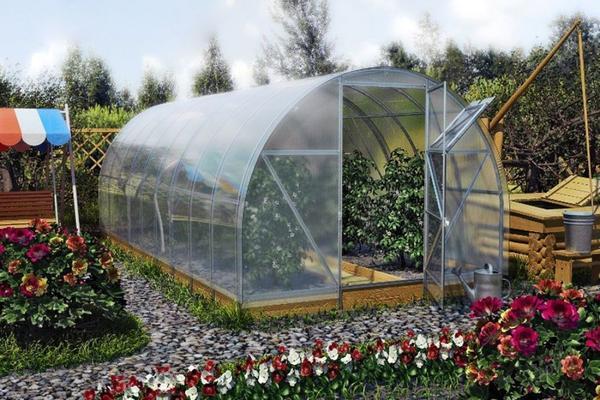

1. Арочная форма – самая популярная ввиду компактных размеров и легкого монтажа

2. Пристенная (односкатная) конструкция, которую соединяют с уже существующей постройкой или жилым домом. Это позволяет сэкономить на строительстве и подведении коммуникаций

Проект изготовления пристенной теплицы с указанием необходимых размеров и сторон света

3. Часто возводят пристенные конструкции в форме полуарки. Это также экономное по количеству материалов и объему работ сооружение, где можно задействовать для горизонтальных полок фронтальную стену

Угловая тепличная пристройка

4. Двускатная – такая конструкция популярна для круглогодичного использования и выращивания культур в больших количествах. Отличается большим внутренним пространством и возможностью использовать стены под размещение полок с рассадой

Чертеж для строительства поликарбонатной теплицы с двускатной крышей

Вместе с тем существуют и другие, достаточно оригинальные конструкции, например, в форме шара. С точки зрения достаточности света это удобное сооружение, но полезного пространства там в 2 раза меньше, чем в двускатной аналогичной площади.

Чертеж купольной теплицы

С этой статьей читают: Теплица купол своими руками

Необычной, но по отзывам владельцев, удобной является пирамидальная форма, при которой также солнце попадает внутрь  весь световой день, но строить ее легче, чем купольную.

Устройство теплицы-пирамиды

Это основные виды теплиц из поликарбоната, которые можно построить своими руками из профиля. Они удобные в эксплуатации, за ними легко ухаживать, в среднем срок службы составляет 15 лет при корректном уходе и своевременной обработке.

После того, как выбрана форма и подобраны размеры с учетом площади участка, можно приступать к возведению фундамента. Несмотря на то, что теплица из поликарбоната – легкая конструкция, для нее также требуется основание. Это гарантия того, что все сооружение будет стабильно стоять в течение всего срока эксплуатации, его не перекосит, не просядут углы, а при очередном сильном порыве ветра она останется недвижимой.

Строительство фундамента для теплицы

Для облегчения работ одновременно с заливкой фундамента можно делать ограждения для будущих грядок. При всем многообразии видов фундамента, вплоть до свайно-винтового, для теплицы лучше ленточного ничего нет. Это достаточно простой  по трудо- и финансовым затратам объем работ, который отлично выдержит все перепады температур и массу теплицы с учетом веса грунта и находящихся в нем людей.

Ленточный фундамент для теплицы с разметкой под грядки

Итак, порядок работ следующий

1. Выставляют маяки и натягивают канаты по периметру будущей конструкции.
2. Выкапывают котлован на глубину промерзания грунта. В среднем это 110-130 см.
3. Делают подушку из песка и щебня на высоту 10-15 см, плотно утрамбовывая  ее.
4. Для армирования используются пруты арматуры или сваренная решетка. Большого количества не надо, так как это облегченная конструкция, но и совсем без армирования не обойтись.
5. Ставят деревянную съемную или несъемную опалубку и заливают бетонным раствором.

Рецепт приготовления раствора для заливки фундамента

• 1 часть цемента (лучше брать портландцемент) марки М300 или М400;
• 2 части песка;
• 4 части щебень размеров до 80 мм;
• 0,5 части воды.

Части легко мерить ведрами, чтобы не ошибиться в пропорциях.

Количество воды может изменяться в зависимости от ее жесткости. Песок лучше брать речной без крупных включений.

Количество бетонного раствора определяются исходя из размеров ленты, для чего перемножают ее длину и высоту. Например, длина ленты 12 метров, ширина 0,5 метра, высота 1 метр под землей и 0,5 метра над, то кубатура бетона определяется так:

Итого понадобится 9 кубов бетона.

6. Закрывают полиэтиленом и дают высохнуть и «повзрослеть» в течение 3-4 недель.

Зимой делать фундамент не стоит. Сам процесс сушки затянется, к тому же бетон будет схватываться неравномерными комками.

Каркас теплицы

Основным материалом для каркаса выступает оцинкованный профиль, реже алюминий или пластик. Бытовые теплицы иногда возводят из дерева – это доступный материал. который легко собирается, но достаточно проблематичный в эксплуатации. Дерево требует изначальной качественной обработки против гниения, в течение года его нужно очищать, обнаруживать гнезда насекомых и т.д. Если металл, пластик или оцинковка в принципе не подходящее место для размножения паразитов, то в щелях древесины иногда можно найти целые семейства.

Конечно, с точки зрения устойчивости и прочности дерево – лучший вариант, особенно в тех регионах, где значительные ветровые и снеговые нагрузки. Но чаще всего поликарбонатные конструкции изготавливают из профильной трубы.

Строительство каркаса

После того, как выбран материал для каркаса, его нарезают на нужные отрезки (по схеме теплицы смотрите какой) и собирают между собой анкерными болтами или саморезами. Для арочной формы или полуарки трубы предварительно изгибают под определенным радиусом с помощью трубогиба.

В теплице обязательно должно быть как минимум 2 форточки напротив друг друга и дверь.

По окончанию сборки весь каркас накрывается листами сотового поликарбоната, уже подготовленного по размерам и крепится саморезами с термошайбами.

Зазор между листами должен составлять 0,3-0,5 см. Это щель для термического расширения листа при изменении температурных условий. Если листы укладывать встык, через 2-3 года по краям они начнут трескаться.

Теплица из профиля и поликарбоната

Как собрать теплицу из поликарбоната своими руками

В данном случае мы не будем останавливаться на промышленных образцах – готовых теплицах, которые продают в разобранном состоянии. К ним в комплекте идет инструкция, где подробно описан процесс сборки.

Мы остановимся на том, как собирается теплица.

Для каркаса используются разные трубы – квадрат, швеллер, профиль или круглая труба диаметром 24 мм и более. Заготовки собираются в горизонтальном положении и свариваются между собой электродуговой сваркой. Самая простая конструкция, где не надо гнуть трубы – двускатная – она легко собирается, соединяется сваркой, подтягивается анкерными болтами и накрывается поликарбонатом.

Чертеж самодельного каркаса теплицы из профильной трубы

Лучше всего делать теплицу в форме арки, но в этом случае понадобится трубогиб, хотя можно обратиться в ближайший кузнечный цех, и там вам за пару сотен согнут весь профиль так, как надо.

Каркас лучше собирать горизонтально

После того, как собран каркас, нужно приварить или прикрутить стойки к углам, чтобы конструкция была прочной и устойчивой. Поверх стойки проходит верхняя балка – основа теплицы, к которой крепится арка. Отдельно подготавливается дверь и фрамуги для форточки.

Для легкого и удобного подъема форточек используйте рычажную систему. Впоследствии можно использовать пневмо- или гидропривод для автоматической вентиляции помещения.

Рычажная система для форточек в теплице

После того, как каркас собран, поверх него также поэтапно собираются предварительно нарезанные листы поликарбоната. О термическом зазоре уже было сказано, также имейте в виду, что для крепления обязательно используются термошайбы.

Крепление поликарбоната к каркасу

При креплении листов не закручивайте шайбы до хруста, это приведет к растрескиванию листа в месте крепления.

Обратите внимание также на то, что для каркаса лучше использовать профиль или квадрат. Круглая труба любого диаметра достаточно сложная в работе именно с поликарбонатом. При креплении листов саморезы нередко соскальзывают, повреждая листы. Впоследствии использовать треснутый лист уже не получится – при первом серьезном ветре или снегопаде трещина пойдет дальше.

Каркас из полипропиленовой трубы для теплицы

Самый простой тип, но не самый устойчивый. Такой материал идеально подойдет для теплиц площадью не более 50 кв.м. Для сборки понадобятся:

• полипропиленовые трубы;
• тройники и фитинги;
• паяльник для труб ПВХ.

Фитинги для труб ПВХ

При соблюдении правил сборки получается отличная прочная конструкция, достаточно гибкая, чтобы сделать теплицу из поликарбоната желаемой формы, и прочный, чтобы выдерживать снеговые и ветровые нагрузки.

Конек теплицы из труб ПВХ

Одним из преимуществ каркаса из полипропиленовых труб является прекрасное сочетание прочности и гибкости этого материала. Гибкость позволяет придать каркасу желаемую форму, а, прочность позволяет выдерживать немалые нагрузки.

Пример простейшей конструкции из полипропиленовых труб

Для теплицы, изготовленной из пластиковых, полипропиленовых и даже металлопластиковых труб фундамент не нужен. Достаточно залить бетонную площадку толщиной 10-15 см с закладными, чтобы в течение всего срока службы сооружение стояло ровно и недвижимо.

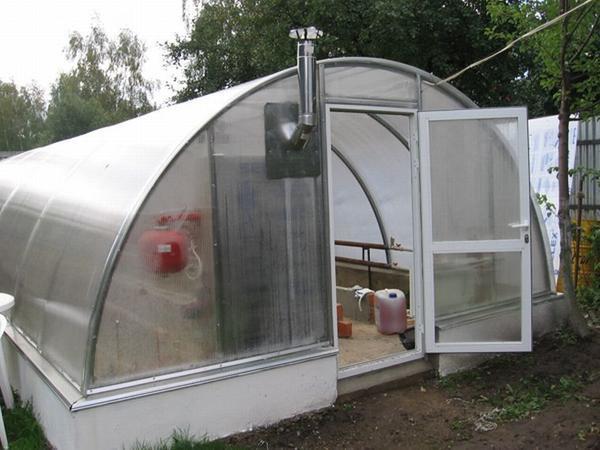

Отопление теплицы

Этот раздел посвящается тем, кого интересует зимняя теплица своими руками из поликарбоната или в планах начать ею пользоваться в середине зимы для подготовки рассады. В период с середины весны и до осени в помещении достаточно аккумулируемого в течение дня и удерживаемого несколько часов за счет структуры поликарбоната, в остальное время приходится использовать дополнительные средства.

Среди основных способов отопления можно выделить следующие:

• водяное;
• печное;
• газовое;
• электрическое.

Самым простым, но дорогостоящим является электрический способ отопления теплицы. Это использование инфракрасных светильников с точечным обогревом, ИК-пленок вдоль грядок и на стенах, тепловых пушек и т.д. Преимуществом такого метода является простота установки  и быстрый прогрев помещения.

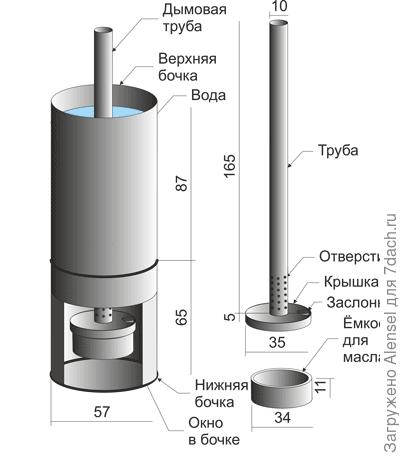

Печное отопление применяется в теплицах площадью от 20 кв.м., когда внутри устанавливается небольшой агрегат, в основном это печь буржуйка или аналогичные конструкции. В строениях площадью от 50 и более метров рекомендуется прокладывать трубы, чтобы прогрев шел максимально равномерно. С этим «перекликается» водяной способ обогрева, когда по трубам циркулирует горячий теплоноситель. Трубы подсоединяют к отопительному агрегату внутри теплицы или делают сообщение с жилым домом.

Газовое отопление практикуют в основном в односкатных, пристенных конструкциях, которые торцевой стороной крепят к дому. В этом случае наращиваются дополнительно трубы для теплицы и подключают к основному газовому котлу.

С этой статьей читают: Как отапливать теплицу зимой

Отличным решением станут теплые грядки. Это способ точечного подогрева корневой системы растений, когда используется тепло от разложения биоостатков.

Для сооружения теплой грядки на низ укладывают неразлагаемый материал – осколки кирпичей, щебень и т.д., которые выступают в качестве изоляционной подушки. Далее укладываются листья, трава, сено, солома, обильно пересыпаются перегнившим компостом с добавлением навоза и засыпают землей. При разложении выделяется тепло, которого достаточно для качественного обогрева корней растений и способствования их росту.

Рекомендации специалистов

По поликарбонату:

1. Листы сотового поликарбоната кладут исключительно по длине, фиксируя саморезами с термошайбами. В этом случае термическое расширение будет минимальным и листы долгое время останутся сохранными.
2. Когда строится теплица своими руками из поликарбоната, самое главное правильно определить сторону листа и прикрепить его. Для этого снимается упаковочная пленка, края промазывают герметиком и после нажима прикручивают саморез, оставляя небольшой зазор (0,1-0,2 мм). Стыки листов закрываются герметичной лентой фольгированной лентой.
3. Покрывать теплицу нужно с крыши, а после приступать к торцевым сторонам. В последнюю очередь листами зашивают дверь и форточки.
4. Рекомендуется использовать листы с ультрафиолетовой защитой – если смотреть на лист под углом будет заметен голубой оттенок даже у прозрачных листов. Такие листы служат на 5-7 лет дольше, чем без защиты.
5. Используйте всего прозрачные листы, чтобы не нарушать инсоляцию и фотосинтез растений. Для затемнения летом можно накрывать теплицу маскировочной сеткой или замазывать стенки и крышу мелом – он легко смывается осенью.

По чертежам и схемам:

1. Самой простой в монтаже считается двускатная конструкция, но она чревата проломом крыши, если снега зимой будет в избытке. Спасением станет снимающаяся на зиму крыша или своевременная очистка от снега.
2. Арочная форма – удобная, простая, но непрактичная. Боковые стены пустуют, на них нельзя повесить полки с рассадой.
3. Если нет возможности заниматься подготовкой и сборкой, можно приобрести готовый образец и собрать его. Некоторые фирмы предлагают установку бесплатно.
4. Теплица из поликарбоната отличается от парника. Парник – небольшое сооружение, в котором обычно выращивают рассаду или зелень, реже – цветы. В парниках работают снаружи, так как его площадь не позволяет человеку войти внутрь. Теплица – более просторное помещение, где работы проходят уже внутри, и ее можно использовать круглогодично для всех растений.
5. Вентиляция – непреложное правило использования тепличных помещений. Лучшей в этой отношении является теплица Митлайдера, где вверху образован вентиляционный канал.

Технология постройки теплицы по Миттлайдеру

В общей сложности размеры форточек должны быть не менее ¼ части всей крыши. В этом случае свежего воздуха будет достаточно для развития растений.

По внутреннему оформлению:

1. Внутри дорожки между грядками лучше выложить плиткой, досками или камнями.
2. Бортики грядок должны быть не менее 50 см, чтобы земля не вываливались на дорожки. Такая высота удобна для ухода за растениями.
3. К потолочным балкам нужно сразу крепить арматуру или негнущиеся пруты, чтобы в дальнейшем растения вились вдоль них. Можно использовать и шпагат, но тогда его придется ежегодно менять.

В целом, это все, что мы хотели сказать о конструкции теплиц из поликарбоната, этапах строительства и основных моментах. Если у вас есть вопросы, вы можете их задавать в комментариях и наши специалисты с удовольствием на них ответят.

ВИДЕО: Теплица своими руками из поликарбоната

www.portalteplic.ru

Как построить теплицу из поликарбоната своими руками схемы

Полимерные продукты в частном строительстве – не редкость. Популярность приобрели пластины карбоната – сотового, литого. С их применением устраивают навесы, беседки, оранжереи, теплицы. Последние – лидируют.

Если владельцы заинтересованы получением хорошего урожая, то стоит рассмотреть подробно все нюансы постройки теплицы из поликарбоната своими руками – устройства, равно как и сырье, разнятся.

Преимущества и недостатки поликарбоната

Что такое поликарбонат? Это продукт, образованный в результате полиэфирных реакций при взаимодействии угольной кислоты и атомами спирта. В результате процесса получают вещество в гранулах, относящееся к классу термопластов.

Экструзия или литье сформирует окончательный продукт. Из двух видов материала – литого или сотого, выбирают второй вариант. Почему? Синтетический полимер обладает массой достоинств:

• Прочность. Сопротивляемость у сырья лучше, чем у стекла, например. Сотовый поликарбонат благодаря перемычкам внутри листа выдерживает без каких-либо изменений нагрузку снега, выпавшего за весь зимний период. Литой вариант обладает хорошей парусностью – но из него, как правило, монтируют заборы. Конечно, прочность не отменяет того чтобы регулярно очищать устроенную теплицу.
• Не подверженность любой порче – биологического характера, горению, гниению. Даже при открытом огне сырье лишь тлеет, при этом не выделяя в атмосферу ядовитых газов в отличие от пенопластовых полимеров. Теплица из поликарбоната не представляет лакомства для грызунов, жуков. В последнем случае это невозможно, если каркас создается из древесины.
• Легкость и гибкость. Стандартный лист поликарбоната легок для монтажа в одиночку, а гибкость позволит укладывать его в разных направлениях и плоскостях – купола, волны, шатры. Такая теплица может украсить любой участок.
• Морозо- и жароустойчивость. Поликарбонат не подвержен перепадам температур. Он не трескается от резкого перехода, не лопается на морозе, не плавится на жаре. Его свойства сохраняются даже после долговременных термических нагрузок.
• Светопропускание. Для посадок теплицы особенно важна такая функция, как биологический синтез, невозможный без достаточного света. Поликарбонат пропускает его достаточно, благодаря прозрачной структуре. Но при этом листы сырья отражают лучи, отчего, губительного накопления температуры внутри не произойдет.

При известной профилактике – очищение, проверка силовых узлов – сотовая поликарбонатная теплица прослужит своим владельцам долгое время.

Недостатки поликарбоната

Справедливости ради следует отметить недостатки сырья, таковые присутствуют в любом строительном материале. В них входят:

• Хрупкость поликарбоната, приобретенного у неизвестного производителя. Строительная нива – непаханое поле для подделок, поэтому риск купить ее по низкой, кажущейся выгодной цене – высок.
• Мнение, что поликарбонатная теплица позволит выращивать овощи в ней круглый год – ошибочно. Для этого придется оборудовать ее дополнительными источниками тепла в виде инфракрасных обогревателей или иных агрегатов. Это, естественно, стоит денег как при монтаже, так и в дальнейшей эксплуатации.
• В теплицах применение биологических реагентов или нужных химикатов в виде подкормки – обычное дело. Однако, неаккуратное пользование губительно для листа поликарбоната. Это ни в коем случае не становится решающим аргументом для приобретения. Просто стоит принять этот факт к сведению во время эксплуатации.

В отличие от литого поликарбоната, сотовый больше загрязняется в местах соприкосновения с грунтом. Это в период активного огородного сезона выглядит неряшливо, но благодаря легкому очищению, проблема нивелируется.

Теплица из сотового поликарбоната должна эксплуатироваться круглый год. В противном случае стоит рассмотреть устройство парников из бюджетных пленок ПВХ или иного строительного материала.

Выбор основы и каркаса для теплицы

Если с видом поликарбоната определено – сотовый подойдет как нельзя лучше, следует выбрать материал каркаса. Как правило, для этого используют металлические профиль, деревянные брусья, пластиковые конструкции. Специалисты рекомендуют использовать первый вариант.

• Хорошая износостойкость. Металл в отличие от древесины и пластика имеет существенно долгую эксплуатацию.
• Самостоятельный монтаж. Даже если нет навыков сварного дела, конструкцию из металлопрофильных элементов с успехом заменяет сборная модель из легкого алюминия.
• Устойчивость к большим нагрузкам.
• Создание любой архитектурной формы. Металлопрофиль хорошо гнется в разные стороны, создает арки, домики, сферы – из такого материала легко дополнить ансамбль придомовой территории.

Вывод: для теплицы из поликарбоната лучший каркас – из металла. Древесина через несколько лет придет в негодность, пластик слаб для внушительной площади и применяется для небольших парников.

Фундамент для теплицы

Так как поликарбонатная теплица вкупе с каркасом строение легкое, то, казалось бы, нужды в монолитном основании нет. Это тем более не нужно, если потом потребуется перенести ее в другое место.

Однако, все чаще, собственники приусадебных хозяйств отказываются от деревянных брусьев из-за быстрой их порчи – грунтовая влага, гниль, плесень, размножение болезней на культурные растения. К тому же учитывая, что срок эксплуатации поликарбоната исчисляется десятками лет, менять каждый год основание станет нецелесообразно, да и дорого.

Что в таком случае применить? Вариантов два:

• Монолитная заливка. Прочность и долголетие обеспечены. Минус – перенести в случае нужды теплицу не удастся, так как стойки будут монтироваться в платформу. Плюс – такой фундамент, красиво облицованный плиткой или камнем, станет дополнительным декором участка.
• Кирпичная кладка. Он менее долговечен, чем монолит из бетона, однако, на весь срок эксплуатации его хватает. Минус – долгая работа по выкладыванию. Плюс – достойный внешний вид и ремонтопригодность.



Цена и того и другого основания практически равна. Однако, не стоит ориентироваться только на стоимость камня или раствора. Потребуется объем земляных работ, гидроизоляция, амортизация. Отдавая работу на откуп профессионалам, следует готовиться к тратам.

Схема теплицы из поликарбоната

Даже простая конструкция требует чертежа. Теплица из поликарбоната не исключение. На бумаге важно отметить все типоразмеры профилей, указать шаг установки стоек, ферм для усиления жесткости каркаса.



Приведем пример схемы с конкретными параметрами – теплица из поликарбоната двускатная:

• Длина – 5 м, ширина – 2,4 м, высота – 2,2 м. Соответственно требуется профиль с указанными размерами. Толщина металла – от 3 мм, иначе нагрузки прогнут конструкцию.
• Кроме основного каркаса, требуются усиления, проходящие по всей длине стен и крыши теплицы.
• Количество боковых вертикальных стоек с шагом 50 см – 12 шт. с высотой 180 см, плюс по 2 шт. на торцы – 2 м, они образуют вход.
• Аналогичное количество стропильных ног. Длина – 85 см.

Для усиления потребуются раскосы – патрубки или короткие профили, устанавливаемые внутри стропильных пар и вертикальных стоек, так, чтобы образовывалась трапеция.



Перед тем как начинать работу важно учесть зимние снеговые нагрузки на объект, отчего количество усилений может варьироваться. Устроить дугообразный свод просто – вместо прямых стропил профиль сгибают с необходимым радиусом. В данном случае – требуемая длина 2 м.

Монтаж теплицы из поликарбоната

Потребуются инструменты: болгарка, шуруповерт, дрель, ножницы, приборы измерения. Кроме них – грунтовка, обмазочная гидроизоляция, крепеж.

Порядок действий таков: сборка каркаса, монтаж фундамента, покрытие теплицы поликарбонатом. Отклоняться не стоит, иначе собственное время будет потрачено нерационально.

Сборка каркаса

По несколько раз выверенному чертежу нарезают детали для будущего каркаса. Если предусмотрены сварочные работы, то фермы, стропильные пары раскладывают на земле и несколько раз прикидывают. Будущие швы отмечают мелом. Для крепления на саморезы или клепки также требуется сначала сделать метки.

Формируют каркас верхней обвязки. Уложив его на землю, монтируют боковые стойки с известным шагом.

Перевернув «полуфабрикат», фиксируют нижнюю обвязку, оставляя концы стоек для вставки в монолитное основание.

Укрепляют стропильные пары, усиливая их профильными отрезками или трубами. По торцам практически готовой конструкции устраивают два входа.

Работа по сборке примитивная, если чертеж заранее выверен несколько раз. С этим справится любой собственник, не имея на то специальных знаний.

Фундамент

Под заливку, грунт снимается на глубину 25 см. На дно траншей насыпается гравий и песок – каждый слой не менее 5 см. Таким образом, влага не подступит к фундаменту и морозные пучения ему не страшны. Далее, устанавливается опалубка из досок с подпорками и готовится раствор. Для самостоятельного замешивания правильный рецепт таков:

• 1 часть вяжущего.
• 3 части сеяного песка.
• 5 частей мелкого гравия.

В опалубку вставляется готовый каркас теплицы. Концы стоек предварительно гидроизолируют битумной мастикой, а каркас покрывают грунтовкой в один слой. Теперь можно заливать и продолжать работы спустя 2–3 недели после полного застывания.

Крепление поликарбоната

Разметку листов производят непосредственно на конструкции – так, меньше риска ошибиться в меньшую сторону. Сгибать сотовый поликарбонат можно только вдоль перемычек. Заранее просверливаются отверстия в листах и каркасе. На последнем рекомендовано приклеить резиновые прокладки – так, протечки от дождевой или снеговой влаги не случится.



Крепят поликарбонат встык, накладывая на шов металлическую полоску. Или с помощью Н-профиля – покупка последнего ведет к удорожанию, но при этом с ним обеспечена большая надежность от протечек.

Важный совет – саморезы лучше использовать в тандеме с термошайбами. Так, будут устранены мосты холода, и скопления конденсата не произойдет.

Вот собственно и весь монтаж. Теперь собственникам обеспечен витаминный стол круглый год. А учитывая, что цены на дары природы зимой взлетают – поликарбонатная теплица действительно стоящее приобретение.

Видео по монтажу теплицы из поликарбоната своими руками

Похожие материалы

stroitelnyj-portal.ru

Как правильно самому сделать теплицу из поликарбоната



Все большее количество людей устанавливает на своих приусадебных участках теплицы. Выгода от использования данных конструкций очевидна.

Можно вырастить рассаду с последующим переносом ее в грунт, что позволяет получать ранние овощи со своего участка, а можно вообще выращивать овощи и зелень круглый год, не зависимо от погодных условий.

Содержание статьи

Выбор теплицы – правильный выбор

Имеющиеся в продаже теплицы, не всегда отвечают требованиям садоводов любителей. Поэтому одним из самых лучших вариантов устройство теплицы на собственном участке является возведение данной конструкции своими собственными силами.

Материал для устройства теплицы

Перед тем как приступить к строительству теплицы, необходимо решить вопрос с материалом, из которого она будет устроена. Рассматривая современные материалы для устройства теплиц, особо хочется выделить листы сотового поликарбоната.

Чем примечателен данный материал?

• Прочностью. Листы поликарбоната хорошо выдерживают нагрузку и достаточно эффективно противостоят механическому воздействию.
• Светопроницаемость данного материала составляет 90%. Для теплицы это более чем достаточно.
• Устройство листов сотового поликарбоната образует своеобразную воздушную прослойку, которая является хорошим теплоизолятором.
• Внутренние ребра обеспечивают достаточную жесткость конструкции и при этом лист довольно легко можно согнуть.
• Легкость данного материала позволяет обходиться без устройства мощного фундамента и тяжелого каркаса жесткости.

Как видим плюсов предостаточно.

Размер и форма – решение вопроса

Перейдем к главному вопросу — как построить теплицу из поликарбоната своими руками?

Без четкого плана и чертежей тут не обойтись. Но вначале необходимо решить вопрос с размерами и формой будущей теплицы.

Что касаемо размеров, данный вопрос напрямую связан с вашими пожеланиями, возможностями и размерами участка. Поэтому мы не станем заострять свое внимание на нем, это решать вам.

А вот насчет формы будущего строения, этот вопрос необходимо рассмотреть более детально.

• Просматривая информацию об устройстве теплицы из поликарбоната своими руками, видео ролики и фотографии разнообразных конструкций, можно заметить, что показывают они в основном теплицы в виде арок.
• Как многие заметили, предлагаемые в продаже теплицы имеют арочную форму.
• Более заинтересованные читатели заметили, что в рекомендациях  на тему как выполнить строительство теплицы из поликарбоната своими руками, выделяется две конкретные формы, это арочная конструкция и с прямыми стенами.

Теплица с прямыми стенками.

Скорость сборки не главное

Арочная промышленная теплица.

Описывая первую и вторую конструкцию, как правило, хвалят первый вариант гораздо больше второго.

В заслугу первого, арочного, в основном ставится:

• Простота в сооружении. Согнул лист и закрепил.
• Отсутствие большого количества элементов каркаса прочности.
• Хорошую сопротивляемость конструкции к снеговой нагрузке.

Все сказано правильно и верно. Но если обратить внимание на описываемые достоинства данного сооружения, вы не найдете ни слова о функциональных способностях данной конструкции.

Иными словами рекомендации говорят, что сборка теплицы из поликарбоната своими руками, при арочной форме, обойдется вам намного легче и выполнить ее намного быстрей.

Так стоп. У нас есть вопрос. Мы что, участвуем в соревновании на скорость сборки теплиц?

Или мы строим теплицу из поликарбоната своими руками, которая должна выполнять свои функции на все 100%?

На данный вопрос ответа вы не получите, по одной простой причине, арочная форма теплицы хоть и собирается гораздо быстрей и при минимальном каркасе жесткости хорошо выдерживает внешнюю нагрузку, но по своим функциональным качествам, а именно обеспечению растений достаточным теплом и светом, намного проигрывает аналогичной теплице с прямыми стенками.

Неправильная форма

При одинаковом размере, вы затратите гораздо больше средств на обогрев арочной теплицы, чем на обогрев теплицы с ровными стенками.

Все дело в светопропускной способности согнутого и прямого листа поликарбоната. В данной статье мы не станем углубленно рассматривать данный вопрос, тем более на страницах нашего ресурса в одной из статей мы подробно описывали эффект отражения фотонов света согнутой поверхность.

Наша справка – данная рекомендация не относится к теплицам большой площади. Так как при их сооружении поликарбонат сгибается на небольшой радиус и отражательная способность в данном случае является минимальной.

Иными словами, сегодня мы будем строить теплицу не на скорость возведения, а на получение функциональной теплицы, в которой мы будем выращивать овощи и зелень при минимальных затратах.

Строительство теплицы своими руками

С чего начать?

Размер материала имеет значение

В первую нам потребуются, для устройства теплицы из поликарбоната своими руками, чертежи и все необходимые материалы и инструмент.

• Чтобы сделать чертеж теплицы, в первую очередь необходимо определиться с ее размером.
• Определяя размер, учтите, что стандартный лист поликарбоната имеет размер 2100Х6000 мм.
• Составляя чертеж, важно учитывать данный факт, этим самым вы избежите лишней обрезки.

Имея данный размер как можно поступить?

• Можно получить 4 листа с размером 2100Х1500 мм.
•  В итоге можно устроить  теплицу  с размером прямой стены 4200Х1500 мм.
• Или 2100Х1500, вариантов множество.
• Ширина сооружения будет напрямую зависеть от величины наклона ската крыши, это при условии, если на его перекрытие используется один обрезанный лист.

Что касается высоты.

• В данном случае она составляет 1500мм.
• Если приподнять фундамент на 200 мм, высота прямой стены будет уже 1700 мм, это без учета высоты до конька.

Внутренняя планировка – первостепенная задача

Мы не старались предложить вам определенный размер для обустройства теплицы.

Мы просто рассмотрели общий принцип устройства с получением, при монтаже, минимального количества отходов поликарбонатного листа.

Думаем, принцип понятен.

• Когда проектируется теплица из поликарбоната своими руками, схема внутреннего расположения растений также важна.
• Поэтому сначала распределите ваши культуры внутри, и только после этого можно выполнить чертеж всего строения.
• Устраивая теплицу, позаботьтесь о ее ориентации относительно положения солнца в вашем регионе.
• Чем больше света, а значит тепла вы получаете от солнца, тем меньше затрат на поддержание нужной температуры внутри теплицы, а также это положительно сказывается на росте растений и их созревании.

Важно – работая с листами поликарбоната, обратите внимание на положение ребер жесткости. Лист поликарбоната сравнительно легко согнуть в одном направлении и совсем невозможно в другом. Знание этого позволит вам правильно устроить несущий каркас теплицы.

Выбор материала каркаса

Все основные вопросы решены, настала очередь материала.

• Для каркаса лучше всего использовать металлический профиль.
• Использование деревянного бруса также возможно, но он потребует дополнительной обработки от сырости и прослужит не так долго как металлический профиль.
• Иногда для каркаса используется металлический уголок и трубы.
• Работа с данным материалом требует использование сварки.
• Сварочные работы под силу не каждому, да и сварочный аппарат есть не в каждом хозяйстве, а собирать тепличный каркас из данного материала с использованием крепежа довольно долгое и утомительное занятие.

Выбор сделан

Поэтому мы предлагаем вам использовать металлический профиль, который обычно используется для монтажа листов ГКЛ.

• Преимущество данного профиля в легкости и долговечности.
• Работать с ним легко и просто.

У многих может создаться вопрос, а выдержит ли теплица из данного профиля большую снеговую нагрузку?

Мы не говорим, что данная теплица способна выдержать пласт снега толщиной свыше 500 мм, но если вы собираетесь выращивать растения круглый год, это предполагает то, что вы будете очищать крышу от снега. В противном случае солнца вашим растениям не видать.

Чертежи наши – размеры ваши

Понимая всю сложность разработки данной конструкции без необходимого опыта, мы решили данный вопрос следующим образом.

• Ниже приведена теплица из поликарбоната своими руками, чертежи без размеров.
• Вам останется только установить требуемые вам размеры и приступить к работе.

Профиль для каркаса – размер и форма

• Для сборки данной конструкции используется профиль сечения 50Х40 мм.
• Поэтому необходимо приобрести два профиля стоечного ПС и направляющего ПН.
• Направляющий профиль немного шире стоечного.
• Соединение этих двух профилей получится плотным.
• Все горизонтальные элементы каркаса необходимо выполнить с помощью профиля ПН.

Прочность на высоте

Не надо сомневаться в прочности данной конструкции.

Как видно из чертежа, особое внимание уделено ребрам жесткости.

• Обратите внимание, в данной конструкции присутствует большое количество треугольных элементов.
• Специалистам это говорит о том, что после сборки данная конструкция будет обладать достаточной прочностью и жесткостью.

Крепеж – выбор за вами

С конструкцией и материалом для каркаса разобрались, настала очередь крепления данных элементов.

Тут есть два пути:

• Саморезы
• Клепка

Оба способа хороши, но использование саморезов предпочтительней в том случае, когда вы планируете в дальнейшем переделывать вашу конструкцию или демонтировать ее для переноса в другое место.

Этот вопрос решать вам самим. Что касается размеров саморезов, в продаже имеются саморезы размером 4.2Х16 с плоской шляпкой. Они лучше всего подойдут для такой работы.

Инструмент для работы

Для работы потребуется следующий инструмент:

• Электрический шуруповерт
• Ножницы прямого реза по металлу
• Рулетка
• Уровень

Фундамент – вопрос решаем

На фундаменте для данной теплицы, мы не будем подробно останавливаться. Статьи по устройству фундамента есть на страницах нашего ресурса (см. Фундамент для теплицы из поликарбоната).

Также мы не станем детально рассматривать вопрос, как установить теплицу из поликарбоната своими руками на фундамент.

Наша сегодняшняя задача — это сборка теплицы.

Сборка каркаса теплицы

Собирать данную конструкцию необходимо следующим образом:

• Нарежьте профиль нужной длины для одного каркаса
• С помощью саморезов или клепки соберите первый каркас
• Кто сталкивался с ГКЛ, для него это не составит большого труда. В любом случае, если руки на нужном месте, собрать такой каркас не составит больших проблем.

Способ соединения профиля.

• Внимательно измерьте полученный каркас.
• Убедившись, что все правильно, нарежьте весь закупленный профиль по требуемому размеру для всех остальных частей.
• Соберите все детали каркаса.

Сборка каркаса.

• Теперь можно соединить отдельные собранные элементы каркаса в единый каркас.

Способ крепления каркаса.

Каркас для теплицы своими руками из поликарбоната готов.

Срок службы профиля ГКЛ

Маленькое отступление. Некоторые люди считают, что металлический профиль ГКЛ не прослужит долго.

Мотивируется это тем, что при резке и сверлении нарушается наружное, защитное покрытие в которое попадает влага и в этих местах может возникнуть коррозия способствующая разрушению профиля.

Наша справка — это полное заблуждение. Металлический профиль специально предназначен для того чтобы его можно было резать и сверлить. На его долговечность это ни сколько не влияет. Если листы поликарбоната рассчитаны на эксплуатацию в течение 15 лет, каркас теплицы из профиля для ГКЛ прослужит не меньше.

Крепим листы поликарбоната

Монтаж теплицы из поликарбоната своими руками предполагает монтаж листов поликарбоната на каркас. Давайте займемся этим.

Способов крепления поликарбонатных листов множество.

Правильное крепление – отличный результат

Насчет крепления листов поликарбоната, мнение тоже разделяются.

Одни считают, что поликарбонат для теплицы непригоден из-за того, что от перепадов температуры нарушается герметичность соединения и в образовавшиеся щели утекает теплый воздух и проникает холодный (более подробно по отоплению теплицы см. Отопление теплицы из поликарбоната – варианты и рекомендации по выбору системы обогрева).

Все опасения и предположения совершенно напрасны, все дело не в самих панелях поликарбоната, а в способе его крепления и герметизации стыков.

Способ крепления первый — накладки

В первом случае листы поликарбоната крепятся на каркас теплицы с помощью накладок.

• На каркас теплицы в местах прилегания поликарбонатных листов укладываются полоски резины.
• Далее на резиновые подкладки устанавливаются листы поликарбоната.
• Сверху на стык устанавливаются металлические накладки и закрепляются с помощью саморезов.
• Саморез проходит между двумя соседними панелями поликарбоната через резиновую подкладку.
• Для дополнительной герметичности соединения, швы можно обработать с помощью герметика.

Способ крепления второй – Н-профиль

Второй способ предполагает использование Н – образного профиля.

Н – образный профиль бывает разъемным и не разъемным.

Разъемное крепление.

Как закрепить поликарбонатный лист с помощью данного профиля прекрасно видно на рисунке. Единственное что хочется добавить, не поленитесь для лучшей герметичности и в данном случае использовать подкладки из резины.

Неразъемное крепление.

Тонкости устройства крепления и монтажа

Наш совет – если вам потребовалось прикрепить поликарбонатный лист со сквозным прохождением самореза, используйте в данном случае термошайбы. Термошайба устранит мостик холода между саморезом и листом поликарбоната и дополнительно герметизирует соединение. Отверстие в листе поликарбоната должно быть на 2 – 3 мм больше диаметра самореза, этим достигается компенсация при расширении листа поликарбоната от климатического воздействия.

Наша справка – термошайбы изготовлены из поликарбоната, срок их службы составляет 15 лет.

Шаг крепления саморезов решите самостоятельно, конечно не стоит переусердствовать и накрутить кучу саморезов, но и не стоит жадничать, всего должно быть в меру. Так же на нашем ресурсе Вы можете подробно узнать о сборке таких теплиц, как Апельсин, 2дум и Перчина.

Установка теплицы из поликарбоната своими руками на фундамент, лучше всего производить с одновременной сборкой каркаса, но иногда каркас собирается в одном месте и после переносится на подготовленное место. И тот и другой способ не противоречит сборке, за единственным исключением, сразу монтируя каркас на фундамент, вы сможете справиться с данной задачей в одиночку.Во втором случае вам обязательно потребуются помощники.

Удачной работы вам и богатого урожая!

parnik-teplitsa.ru

Теплица из поликарбоната своими руками: фундамент, сборка, обогрев. Видео

Проблемы — двигатель прогресса? Я бы и не задумывалась о строительстве теплицы из поликарбоната своими руками, если бы не случилась неприятность. В прошлом году все мои тщательно выпестованные в открытом грунте помидорчики погибли от июньского заморозка. Да, бывают аномалии в природе. Вот тогда-то я и задумалась о создании на даче уютного и теплого «дома» для своих помидоров, огурцов и других вкусностей))

Сооружаем теплицу из поликарбоната своими руками

Мне очень понравились парники и теплицы из поликарбоната: симпатичные, прочные и весьма долговечные. Да и пластик (из которого, собственно, и состоит поликарбонат) не столь хрупок, как стекло, но достаточно прозрачен. К тому же он не идёт ни в какое сравнение с полиэтиленовой пленкой, которую каждый год нужно натягивать заново.

Покупать готовую теплицу, заказывать строительство фундамента под нее, делать монтаж (привлекая специалистов) для нас дороговато. Поэтому мы решили сами соорудить скромную тепличку. Я написала небольшую шпаргалку о том, как нужно правильно строить теплицы из поликарбоната своими руками. Вдруг и вам пригодится))

Проверяем качество поликарбоната

Важно проверить качество поликарбоната самостоятельно, не полагаясь на заверения продавца. Для этого вооружитесь штангенциркулем, и прямо в магазине замерьте толщину поликарбонатного листа. Если она менее 4 мм — не берите, тепличка из такого материала долго не прослужит.

Не доверяйте заверениям продавца, проверяйте качество поликарбоната лично фото сайта sekret-inter.ru

Если есть возможность, взвесьте стандартный лист поликарбоната (600×210 см). Если его вес меньше 10 кг — не покупайте, это облегченный вариант, дешевый и не особо качественный.

А далее — все как обычно при строительстве: начинаем с фундамента. Надеюсь, с солнечным местечком для теплицы вы уже определились))

Фундамент для теплицы из поликарбоната

Есть разные виды фундамента для теплиц: деревянные, каменные, кирпичные, ленточные… Давайте я вкратце расскажу вам о наиболее популярных и простых в строительстве: фундаментах из бруса и из кирпича.

Фундамент из бруса

Самый простой и бюджетный вариант — сделать основание для теплицы из бруса сечением 50×50 мм или больше.  Соорудить фундамент из бруса очень просто. На ровную, хорошо утрамбованную площадку устанавливают опоры по размеру теплицы, на них крепят брус. А как это сделать, хорошо показано на этой фотографии:

Сделать своими руками фундамент из бруса очень просто фото сайта ogorodsadovod.com

Сразу хочу отметить, что брус нужно тщательно обработать защитным составом, можно покрыть олифой 2-3 раза. Но даже после такой обработки он прослужит не более 10 лет.

Фундамент из кирпича

Теперь давайте рассмотрим создание более долговечного фундамента под тепличку — кирпичного, который послужит вам верой и правдой более 50 лет. Кирпич укладывается на небольшую подушку из цемента или бетона. Кладка делается в несколько рядов. Количество рядов зависит от объема теплички. Тут «включите голову» и прикиньте сами, сколько рядков кирпичей нужно положить, дабы фундамент выдержал вес теплицы. Под стандартную тепличку 3 м х 6 м вполне хватит 2-3 ряда кирпича, а как это сделать, наглядно представлено на фото:

Но, какой бы фундамент вы ни сооружали, обязательно вмонтируйте в него крепления для тепличного каркаса. В роли крепления может выступить любая прочная арматура, фабричные металлические уголки и прочие металлические конструкции. К ним приваривается металлический каркас под теплицу. А если вы делаете не металлический каркас, а деревянный, то для крепления можно использовать толстый брус.

Сборка теплицы из поликарбоната

Надеюсь, размеры «домика» для овощей вы продумали заранее. Спроектировали схему в масштабе на миллиметровой бумаге. Наметили на ней места для двери и форточки для проветривания. Как могут выглядеть подобные схемы, представлено на этих фото:

Схема теплицы из поликарбоната фото сайта remontick.ru

Теперь, согласно составленной вами схеме, нужно смонтировать металлический каркас, на который вы станете крепить поликарбонатные листы.

Монтируем каркас

Для этих целей используется металлическая труба размером 20×40×2 мм (можно взять и другие размеры, но самый распространенный — этот). Если вы станете монтировать профиль самостоятельно, вам понадобится инструмент: болгарка или пила по металлу, а также сварочный аппарат для соединения углов конструкции. Если резка и сварка металла для вас проблематична, можно заказать каркас в любой мастерской, специализирующейся на изготовлении металлоизделий. В любом случае это обойдётся дешевле, нежели покупать и монтировать полностью готовую теплицу.

Шаг между элементами обрешетки теплицы должен быть минимальным (не более 50×50 см), так вся конструкция будет более прочной. Кроме того, вполне возможно построить каркас для теплицы из бруса или досок. Но, как я уже говорила — подобная теплица прослужит вам не более 10 лет.

Сборка теплицы из поликарбоната

Итак, металлический каркас готов и установлен на фундамент. Теперь крепим к профилю листы поликарбоната при помощи шурупов-саморезов. А для более эстетичного вида и устранения возможных микросквознячков, листы можно «посадить» на специальные термошайбы. Вот такие:

Термошайба для крепления поликарбоната фото сайта 4geo.ru

Листы поликарбоната укладывают на каркас внахлест (с перекрытием 6-8 см), герметично скрепляют сверху алюминиевой самоклеящейся лентой или лентой из оцинкованной стали. А внутренняя часть соединений укрепляется специальной перфорированной лентой, которая обеспечивает сток конденсата и препятствует появлению в тепличке пыли и сквозняков. Натяжение лент нужно будет отрегулировать, используя гайки и болты. В итоге у вас может получиться вот такая симпатичная теплица из поликарбоната своими руками:

Теплица из поликарбоната фото сайта mydesignclub.info

Или такая:

Симпатичная маленькая теплица из поликарбоната фото сайта www.pd.by

Теплицу мы поставили, теперь самое время подумать об обогреве.

Обогрев теплицы

Рачительным дачникам, которые высаживают рассаду в марте, дабы уже в начале июня наслаждаться свеженьким урожаем, следует позаботиться о качественном отоплении теплицы. Для этих целей идеально подойдет технический обогрев вкупе с биотопливом (конским навозом или компостом, который закладывается на днища тепличных коробов, хорошо уплотняется и выделяет тепло, перепревая). А для технического отопления теплицы следует проложить коммуникации от теплицы к общей отопительной системе дачного дома. Отопительные конвекторы нужно расположить по периметру каркаса теплицы и закольцевать между собой.

Если сделать подобное отопление проблематично, можно построить простую тепличную печку с горизонтальными трубами, проложенными по периметру теплицы (под стеллажами) и имеющими отвод на улицу. Подобная печка может быть вот такой:

А печной  дымоход можно вывести так:

Вывод дымохода от тепличной печи фото сайта teplica-exp.ru

А вот видео сборки теплицы из поликарбоната:

Мы с вами рассмотрели, как сделать теплицу из поликарбоната своими руками. Как видите, дело это непростое, несколько затратное и весьма хлопотное. Но ведь строим для себя, не так ли? Значит, стоит постараться и создать удобный дом для овощей, который ежегодно станет радовать нас отличным урожаем)

7dach.ru

Самостоятельно изготавливаем парник из поликарбоната

Парник из поликарбоната в настоящее время считается одним из самых прочных и надёжных, благодаря высокому качеству данного материала и его теплоизоляционным свойствам. Такие парники строятся не на один сезон, поэтому при хорошем отеплении и освещении в них можно выращивать свои любимые овощи, ягоды, зелень и даже декоративные растения в течение всего года. Сейчас мы посмотрим, как построить парник из сотового поликарбоната своими руками.

Парник из поликарбоната — плюсы и минусы материала: устройство конструкции

Из всех существующих строительных и облицовочных материалов сотовый поликарбонат считается одним из самых востребованных. Он представляет собой изделие из двухслойных листов пластика разной толщины. Для строительства парников обычно используют листы 6х2,1 метр (толщина 4,5 мм).

Сотовый поликарбонат для строительства парников

Преимущества поликарбоната:

• Прочность. Поликарбонат может выдерживать большие нагрузки и противостоять механическим воздействиям. Его прочность в 200 раз превышает прочность стекла.
• Светопроницаемость. Данный материал может пропускать до 90% рассеянного солнечного света, необходимого для высаженной рассады. При этом защищает растения от пагубного воздействия УФ-лучей.
• Теплопроводность. Листы поликарбоната обладают прекрасными теплоизоляционными свойствами, что очень важно для стационарного парника.
• Устойчивость к температурным перепадам. Выдерживает температуру от -40 до +60°С.
• Жёсткость конструкции. Поликарбонат имеет внутренние рёбра, которые позволяют обеспечивать необходимую прочность и при этом данный материал легко и просто сгибается.
• Лёгкость. Листы поликарбоната достаточно лёгкие, поэтому при строительстве парника нет необходимости заливать мощный глубокий фундамент и использовать тяжёлые материалы для сборки каркаса.
• Простота обработки. Поликарбонат легко режется обычным строительным ножом и быстро просверливается дрелью.
• Небольшой вес. Поликарбонат в несколько раз легче стекла, что существенно упрощает процесс транспортировки и монтажа конструкции.
• Простота ухода. Так как поликарбонат имеет пылеотталкивающую поверхность, то убрать загрязнения можно с помощью обычной воды.
• Огнестойкость. При возгорании материал начинает просто оплавляться.

Недостатки сотового поликарбоната

• Низкая устойчивость к физическим воздействиям. Поверхность листов можно легко поцарапать и повредить верхний защитный слой.
• Может расширяться под воздействием высоких температур, поэтому данный факт необходимо учитывать при установке листов на каркас парника или теплицы. Необходимо просто оставить зазор в несколько миллиметров между листами.
• С течением времени поликарбонат желтеет (выгорает) и происходит это под действием солнечных лучей.

На заметку мастерам. Многие считают, что поликарбонат менее долговечен, чем стекло. Со временем внутрь «сот» попадает грязь, пыль и вода, которые становятся причиной появления тёмных разводов, роста грибка, водорослей и плесени. Материал теряет свою прозрачность. Для того чтобы этого не случилось, необходимо тщательно заделывать все стыки, отверстия и места крепления листов к конструкции парника. Сделать это можно с помощью силиконового герметика и алюминиевой ленты.

Виды парников из сотового поликарбоната

По типу расположения на грунте парники могут быть надземными и углублёнными.

1. Углублённые конструкции лучше и дольше сохраняют тепло и не требуют большого количества топлива или электроэнергии на их обогрев. Такие парники представляют собой траншею определённого размера, которая имеет верхнюю деревянную, металлическую, кирпичную или железобетонную обвязку. Но так как теплопроводность всех перечисленных материалов кроме дерева слишком высока, то парники из этих материалов не смогут длительное время поддерживать необходимую температуру внутри конструкции, а будут наоборот выступать проводниками холода. Углублённые парники могут иметь односкатную, двухскатную или арочную крышу.

   Углублённый парник с двускатной крышей

- Односкатные конструкции имеют название «Русские парники».

- Двухскатные «Бельгийские» предназначены для выращивания высоких растений.

1. Надземные конструкции также называют переносными. Перегной в них располагается в нижней части коробки, а грунт сверху. Когда удобрение полностью перегнивает, земля осыпается и содержимое парника надо менять. Надземные парники намного холоднее углублённых, поэтому они не могут сохранять тепло в первые месяцы весны, учитывая наш климат. Но их можно использовать в конце мая для защиты рассады от холода или выращивания ранних овощей и зелени. Обычно парники из поликарбоната строятся наземного типа, но при необходимости можно построить углублённый вариант с арочной крышкой.

   Надземный парник из поликарбоната

2. Стационарные парники бывают с односкатной, двухскатной и арочной кровлей. Устанавливаются на различные виды фундамента: ленточный, брусовый, каменный или кирпичный. Такие конструкции нуждаются в дополнительной системе отопления и освещения при использовании в холодное время года.

   Стационарный парник из поликарбоната на ленточном фундаменте

Галерея: конструкции парников с использованием поликарбоната

Подготовка к строительству: чертежи, устройство внутреннего пространства, размеры

Перед началом строительства теплицы необходимо определиться с её точными размерами и выбрать тип фундамента. При составлении чертежа или схемы надо учитывать, что обычный лист поликарбоната выпускается размером 2,1х6 метра, так как это в будущем поможет избежать обрезки лишнего профиля и самого покрытия каркаса.

При таком размере материала мы можем получить:

Четыре листа — 2,1х1,5 метра, из которых можно построить теплицу размером 4,2х1,5; 2,1х1,5; 2,1х6 метра. Вариантов большое количество в зависимости от размеров выбранного участка.

Ширина парника зависит от угла наклона ската кровли при условии использования одного обрезанного листа в качестве перекрытия. Высота парника 1,5 метра. Если фундамент мы приподнимем на 20 см, то конструкция будет уже 1,7 метра, не учитывая высоты до конька.

Чертёж каркаса парника из металлического профиля и поликарбоната

Схема внутреннего пространства парника

Расположение растений внутри парника является первостепенной задачей, которую необходимо определить перед выбором размеров конструкции. Вначале распределите грядки, их количество и ширину дорожки, а затем определяйтесь с размерами парника.

Расположение грядок внутри парника

Также важно учитывать месторасположение парника относительно солнца на вашем участке. Чем больше света, тем больше солнечного тепла будут получать растения и тем меньше будут расходы на отопление.

Совет! При работе с поликарбонатом необходимо обратить внимание на рёбра жёсткости, так как лист можно легко согнуть в одну сторону и нельзя в другую. Зная такие качества материала, вы сможете правильно построить каркас.

Выбор материала для монтажа каркаса: советы по выбору

Для сооружения каркаса рекомендуем выбрать металлический профиль. Можно использовать деревянный брус, но он нуждается в дополнительной обработке антисептическими и противогрибковыми средствами.

По желанию можно взять металлический уголок и профильные квадратные трубы. Но данный материал более дорогостоящий и требует проведения сварочных работ.

Металлический профиль ГКЛ прочный и долговечный, с ним легко работать и он не нуждается в дополнительном уходе и обработке.

Металлический профиль для каркаса парника из поликарбоната

Многие считают, что профиль не сможет выдержать большой пласт снега (более 50 см), но если вы собираетесь выращивать овощи в течение всего года, то это предполагает, что вы будете регулярно убирать мокрый снег с крыши, иначе растения не получат солнечного света.

Мы предлагаем чертёж парника из поликарбоната, но каждый сможет при необходимости сделать свои расчёты и исходя из них начать строительство каркаса.

Чертёж каркаса парника из металлопрофиля — вид сбоку

Как не ошибиться при покупке поликарбоната

Выбирая материал, не полагайтесь на рекомендации продавца. При покупке поликарбоната обязательно возьмите с собой штангенциркуль, которым вы сможете на месте замерить толщину листа. Она должна быть не меньше 4 миллиметров, иначе брать его не рекомендуем, так как парник из такого материала будет недолговечным.

Сотовый поликарбонат для парника 8 мм

Также по возможности надо взвесить один лист размером 2,1х6 метра и если его масса меньше 10 килограмм, то он является облегчённым вариантом, который также не подходит для строительства уличной конструкции. Это дешёвый облегчённый низкокачественный поликарбонат.

Расчёт количества материала и инструменты для работы

Для сборки металлического каркаса нам потребуется:

• Металлопрофиль — сечением 50х40 мм. Нам понадобится два типа профиля: стоечный «ПС» и направляющий «ПН». Количество рассчитывается исходя из размеров парника.

Так как направляющий металлический профиль несколько шире стоечного, то при их соединении получится достаточно плотный корпус каркаса. Горизонтальные детали конструкции выполняются из профиля ПН.

Как показано на чертеже большое внимание уделяется при устройстве каркаса рёбрам жёсткости, поэтому здесь присутствует множество элементов треугольной формы. Специалисты знают, что это говорит о том, что парник будет прочным и устойчивым.

• В качестве креплений можно использовать саморезы или клёпки. Саморезы рекомендуется использовать, если в будущем вы захотите разобрать парник или перенести его в другое место. Для крепления каркаса берём саморезы — 4,2х16 с круглой плоской шляпкой.
• Для фундамента нам потребуется кирпич, цемент, песок и мелкий гравий. Для гидроизоляции — рубероид.

Инструменты:

• Шуруповёрт электрический;
• Специальные ножницы для резки профиля;
• Рулетка на 10 метров;
• Строительный уровень.

Пошаговая инструкция по сооружению парника с фундаментом из кирпича своими руками

1. Устройство фундамента. Для того чтобы парник служил не один десяток лет фундамент из кирпича должен быть устроен правильно.
2. Начинаем с заливки подушки и для этого размечаем место, где будет находиться парник. Копаем траншею, снимая верхний пласт грунта (около 20–25 см), засыпаем слоем мелкого гравия и хорошо утрамбовываем его, чтобы слой получился не менее 5 см. Таким образом, мы защитим фундамент от пучинистости грунта.

   Разметка места для устройства фундамента

3. Делаем бетонный раствор из цемента, хорошо промытого песка и гравия в пропорции: 1:3:5. Фракция гравия должна быть 10–50 мм. Приготовленной смесью бетона заливаем выкопанную траншею для создания подушки. Через 2 недели можно будет укладывать сам фундамент.

   Кирпичный фундамент с подушкой

4. Перед укладкой фундамента необходимо сделать на подушке гидроизоляцию из рубероида или битума, так как кирпич будет разрушаться под воздействием влаги.

   Гидроизоляция фундамента для парника

5. При укладке кирпичной кладки необходимо сразу же вмонтировать все необходимые элементы крепления парника в нужных местах. Это могут быть металлические уголки, арматура или другие крепления для каркаса.
6. Кирпич укладываем с перевязкой, заполняя все пространство между ним раствором, во избежание будущих теплопотерь и проникновения холодного воздуха в помещение парника. Для стандартной теплицы будет достаточно двух или трёх рядов кирпичей.

   Кладка кирпича с перевязкой

7. Сборка каркаса. Нарезаем профиль необходимой длины и с помощью саморезов или клёпок собираем первую часть конструкции, как показано на чертеже.

   Собираем часть каркаса парника

8. Делаем контрольные замеры и если они точные, то весь остальной профиль мы нарезаем на такие же элементы.

   Установка передней части каркаса

9. Собираем все части каркаса на ровной горизонтальной поверхности, чтобы не было перекосов и деформации конструкции. Когда все элементы готовы мы собираем их в единое целое.

   Установка каркаса парника на фундамент

10. Крепление листов поликарбоната. Есть несколько способов крепления поликарбоната на каркас парника. Какой из них выбрать решать вам, а мы рассмотрим их все.

    Крепление для поликарбоната встык

11. Крепление с помощью накладок. На каркас сверху конструкции парника в местах прилегания листов мы укладываем резиновые полоски, а на них сам поликарбонат.
12. Сверху на место стыковки кладём накладки из металла и прикручиваем их саморезами, которые будут проходить между рядом лежащими листами сквозь резиновую прокладку. В качестве дополнительной герметизации швов обрабатываем их герметиком.
13. Способ второй с помощью Н-профиля. Используем Н-профиль, который бывает разъёмным и неразъемным. На рисунке внизу мы видим, как происходит крепление листов с помощью разъёмного профиля.

    Крепление поликарбоната разъемное

14. На фото показано, как происходит неразъемное крепление. В обоих случаях для большей герметичности также необходимо использовать резиновые прокладки.

    Неразъёмное крепление поликарбоната

Советы мастерам по креплению и монтажу листов

Если необходимо установить лист поликарбоната с прохождением через него саморезов, то рекомендуем использовать термошайбы. Они помогут убрать «холодный» мостик между креплением и самим покрытием парника, а также послужат дополнительным элементом герметизации.

Термошайба для крепления поликарбоната

Отверстие в листе надо делать на несколько миллиметров больше размера самореза для того, чтобы компенсировать последующее расширение материала под действием высоких температур.

Термошайбы производятся также из поликарбоната, и срок их эксплуатации превышает 15 лет.

Расстояние между креплениями саморезов каждый мастер должен определить самостоятельно. Но не стоит слишком «частить», так как это может привести к преждевременному разрушению материала.

Для того чтобы в процессе эксплуатации парника вода не попадала внутрь сот поликарбоната необходимо при монтаже хорошо изолировать боковые грани среза.

Изоляция среза боковых граней поликарбоната

Лучше всего вставить в лист П-профиль или укладывать листы внахлёст, а затем проклеивать срезы специальным скотчем.

Скотч для герметизации среза поликарбоната

Строить парник рекомендуют в конце ноября или в начале марта, так как в это время на участке нет практически никаких растений, и на улице стоит температура, которая необходима для укладки поликарбоната (от +10 до +12°С). Если температура воздуха будет слишком высокой во время укладки листов поликарбоната, то во время похолодания материал уменьшится, и между стыками появятся большие щели. Также и при слишком низких температурах работать с поликарбонатом не стоит, так как с приходом тепла листы расширятся и могут существенно деформироваться.

Видео: Как построить конструкцию часть 1

Видео: Как построить конструкцию часть 2

Видео: Как построить конструкцию часть 3

Парник из поликарбоната с металлическим каркасом прослужит вам долгие годы. В течение 365-ти дней в году вы сможете высаживать свои любимые овощи, ягоды и даже фрукты и наслаждаться свежими салатами и компотами в холодные зимние дни. Сделав стационарный парник своими руками, вы будете уверены в его прочности и надёжности в отличие от готовых заводских изделий, которые порой не удовлетворяют требования дачников и не соответствуют их ожиданиям.

Оцените статью: Поделитесь с друзьями!

orchardo.ru

---

•
  Схемы отопления двухэтажного дома с принудительной циркуляцией
•
  Обратный клапан на схеме
•
  Схемы электрических цепей
•
  Калькулятор укладки ламината со схемой
•
  Обозначение на схеме реле времени
•
  Как сделать угловой шкаф своими руками чертежи схемы
•
  Гаражные ворота своими руками чертежи схемы эскизы конструкция
•
  Установка узо и автоматов схемы
•
  Стабилизатор напряжения на микросхеме
•
  Подвесные ворота своими руками чертежи схемы эскизы конструкция
•
  Транзистор на схеме
