Гаражные ворота своими руками: чертежи и схемы
Что нужно сделать до начала работы?
Как смонтировать раму для ворот?
Изготовление и монтаж створок ворот
Как смонтировать другие типы ворот?
Загрузка... подготовка, работа над каркасом, монтаж
Ворота для гаража своими руками
Изготовление рамы ворот
Работа над каркасом для створок ворот
Изготовление створок гаражных ворот
Установка конструкции
Запорные устройства и замки
Установка гаражных ворот
Гаражные подъемные ворота своими руками чертежи
Как все это выглядит на деле:
Еще один простой и недорогой вариант подъемного механизма ворот
Еще несколько вариантов гаражных подъемных ворот -видео
Ворота гаражные подъемные своими руками чертежи, видео
Преимущества, недостатки и сложность самостоятельного создания подъемно-поворотных ворот
Как устроена конструкция?
Особенности каркаса
Основные элементы конструкции
При изготовлении каркаса ворот своими руками нужно руководствоваться размерами гаражного проема. В качестве материала створок оптимально выбрать дощатые щиты или стеновые панели (применяют для отделки сооружений). При необходимости утепления лучше использовать невоспламеняемые материалы.
Особенно важно перед изготовлением своими руками определиться с видом механизма, который будет передвигать створку с одного положения в другое. Он может быть в виде:
- Шарнирно-рычажной конструкции, основанной на движущихся шарнирах по направляющих, задача которых – осуществлять движение 2-х рычагов в конкретных направлениях.
- Противовесов, перемещающих створку с помощью блочной системы.
Второй вариант более прост в изготовлении своими руками, но он подразумевает необходимость большего количества материалов для создания.
Что нужно для самостоятельного изготовления?
Пример подробного чертежа
Чтобы сделать самодельные поворотные ворота подъемного типа нужно подготовить:
- Сварочный аппарат (без его присутствия сбор остальных пунктов списка нерационален).
- Дрель.
- Гаечные ключи.
- Рулетка.
- Отвертки.
- Уровень.
- Материал для создания шарниров и направляющих составляющих – швеллер или уголок.
- Возвратные пружины.
- Уголки.
- Кронштейны.
- Противовесы.
- Направляющие полозья.
- Трос.
- Выбранные элементы для создания створки.
- Сталь для отделки.
- Профильная труба.
Пример конструкции с автоматизациейКонкретные данные о количестве материалов, их размерах и параметрах нужно брать из конкретного чертежа, выбранного или созданного для определенного гаража.
Последовательность проведения работы по создании подъемных гаражных ворот своими руками
Пример выполнения с чертежом
- Сборка коробки. Она имеет вид П-образной конструкции, сооруженной из 3 брусьев, заглубленных в массу стяжки железобетонной конструкции пола. Углубленность должна быть не меньше 2 см. Для закрепления горизонтального бруса используют пластины или угольники.
- Установка шарниров. Верхний кронштейн монтируют под потолком сооружения. Для предотвращения заклиниваний в процессе эксплуатации нужно убедиться, что после установки кронштейна его перемещение по створке полностью свободное.
- Изготовление створки. Стальные уголки обрезаются до нужной длины и из них сваривают раму. Когда она готова и соответствие проему проверено, в раму устанавливаются элементы створки и закрепляются саморезами. Как правило, на этом этапе сразу проводится утепление. Дальше нужно установить резиновые уплотнители.
- Монтаж рельсов. Так называется часть конструкции, в которую заводятся ролики шарниров. Месторасположение направляющих может быть выбрано в зависимости от особенностей определенного гаража: по бокам от верхнего кронштейна или прямо под потолком. После установки ролики должны перемещаться свободно и плавно.
- Предварительный монтаж створки. Это необходимо для того, чтобы обозначить места фиксации механизма подъема в створке.
- Укрепление шарнирного механизма к створке. Для начала нужно просто наживить шарниры и убедиться, что рычаги при движении подъемных ворот передвигаются свободно. Если это не так – проверяют их правильное расположение (они должны быть установлены параллельно друг к другу).
- Монтаж противовесов или пружин. Их устанавливают на направляющий кронштейн. Пружины следует устанавливать справа и слева от створки. Они также должны располагаться параллельно. Пружины возвратного типа обязаны обеспечивать полное закрытие гаража. Если их характеристик для этого не хватает, то экспериментируют с массой противовесов.
- Установка накладок из стали. Их крепят на торцах конструкции с помощью саморезов.
- Оштукатуривание стыков. Для выполнения этого этапа своими руками можно использовать обычный цементный раствор.
- 10. Монтаж замка.
Выполняя работу собственными руками нужно убедиться, что она выполняется в точном соответствии выбранному или созданному чертежу. К каждому процессу нужно отнестись со всей ответственностью – небольшая ошибка может стать причиной проблем с работой механизма. Если нет полной уверенности в правильности выполнения работы – лучше ознакомьтесь со специальной документацией или попросите совета у профессионала, который поможет сориентироваться в конкретном случае.
jsnip.ru
Подъемные гаражные ворота своими руками. Как смастерить правильно?
Хорошо оборудованный гараж – залог долговечного хранения автомобиля. Однако не все автолюбители знают, что определяющую роль в этом играют гаражные ворота, которые должны быть не только удобными, но и практичными.
С этой точки зрения среди всех разновидностей конструкций выгодно выделяются подъемные гаражные ворота.
Подъемные ворота в гараж
Такое изделие представляет собой цельную воротную створку, которая открывается благодаря подъемному механизму, задвигаясь под потолок. Его лавным преимуществом является экономия места и легкость в процессе эксплуатации. Подъемные ворота действительно удобны.
Теперь вы можете забыть о долгом и трудоемком отворении замков и створок распашных ворот. Благодаря подъемному механизму легким движением одной руки вы сможете открыть гаражные ворота за считанные секунды.
Еще одним немаловажным преимуществом такого изделия является его надежность. В отличие от секционных конструкций, цельное воротное полотно обладает большей герметичностью и теплоизоляцией, а если по контуру проема гараж обустроен хорошими уплотнителями, такие ворота станут просто незаменимыми.
Вдобавок ко всем этим плюсам конструкция ворот настолько проста, что ее сможет изготовить своими руками и установить в гараж человек, не обладающий глубокими познаниями в строительном деле.
Отличительные черты конструкции
Подъемные ворота в гараж отличаются тем, что для их работы устанавливаются усиленные подъемные приводы, которые могут быть нескольких видов. На сегодня выделяют такие типы механизмов:
- Шарнирно-рычажное устройство.
Оно способно открывать сплошную створку благодаря встроенным роликам, пружинам и рычагам. Этот тип оборудования является наиболее распространенным и подавляющее большинство автовладельцев оборудуют свои гаражи воротами именно на его основе. Принцип действия предельно прост.
По краям проема устанавливаются угловые направляющие, которые укрепляются под потолком. Воротное полотно приводится в движение благодаря пружинам и рычагам на нижней его части по бокам.
Открывая такие подъемные гаражные ворота, створка плавно передвигается на роликах, которые закреплены в ее верхних углах.
Подъемные ворота в гараж
Устанавливая такую систему своими руками, следует уделить особое внимание точности регулировки направляющих по горизонтали и вертикали. Также учитывайте, что пространство от проема до потолка должно составлять не менее 30 см, а до стен – около 45 см.
Автоматический привод в этом случае устанавливается на потолке и отворяет полотно с помощью троса, одна сторона которого крепится к створке, а другая к самому приводу. Этот трос располагается в металлическом профиле, который также крепится в подвесном состоянии на кронштейнах к потолку.
- Система противовесов. Этот тип механизма используется в основном в промышленных целях, для отворения массивных ворот. Зачастую такими воротами оборудованы большие гаражи для автобусов.
Принцип функционирования заключается в том, что гаражные ворота отворяются специальными весовыми брусками, которые по массе чуть больше веса самой створки.
Так, к нижней части воротного полотна крепится один край лебедки, которая пропускается через механический блок на потолке и ко второму ее концу прикрепляется противовес.
При открытии ворот противовес опускается, а при закрытии поднимается. Для большей наглядности принцип работы системы приведен на схеме ниже.
Схема привода подъемных ворот
- Гидравлические приводы. Такие механизмы наиболее практичны и легки в эксплуатации, однако, самые дорогие. Своими руками соорудить такую систему будет очень сложно, но комплекты приводов можно приобрести в специализированных магазинах.
Здесь все просто: два мощных привода крепятся с двух крайних боков внутренней стороны воротного полотна, а гидравлические трубки, которыми они оснащены, монтируются во внутренней части проема. Важным фактором для этого устройства является правильный уход. Нужно постоянно следить за плавностью работы приводов.
Если обнаружатся малейшие затруднения, следует смазать гидравлические трубки специальным маслом. Гаражи с таким механизмом надежно защищены, поскольку в приводах применяются технологии, которые практически исключают возможность взлома.
Подъемные ворота оформленные под дерево
Определившись с подходящими для вас подъемными механизмами, стоит подумать о том из какого материала можно изготовить ворота в гараж. Лучше, конечно же, остановить выбор на изделии из металла.
Металлические ворота прослужат дольше, в отличие от изделий из дерева, которые меньше защищены от факторов внешней среды и подвержены риску появления грибка.
Однако в этом случае следует понимать, что вес металлических ворот должен быть соизмерим с мощностью подъемной системы. Идеальным вариантом в этом плане являются гаражные подъемные конструкции из профнастила.
Мастерим врата самостоятельно
Раздумывая о том, какие ворота лучше поставить в свой гараж, вы можете пойти по одному из двух путей. Можно соорудить подъемные ворота полностью своими руками или приобрести готовый комплект и самостоятельно установить его в гараж. Если вы выбрали первый вариант, вам нужно будет учесть некоторые важные моменты.
Для начала вам нужно будет тщательно провести необходимые замеры, определиться с параметрами конструкции и составить чертеж. Лучше всего своими руками изготовить ворота с шарнирно-рычажным механизмом, схема которого представлена ниже.
Элементы секционных ворот
Делая чертеж, вы можете воспользоваться уже готовыми рисунками, наиболее понятный и полный изображен ниже.
Схема установки ворот
Исходя из этого чертежа, вам останется лишь подставить цифры своих замеров и приступать к работе. Для строительства вам понадобятся такие материалы и инструменты:
- строительный уровень и рулетка;
- металлические листы для формирования полотна створки;
- аппарат для сварки;
- электрическая ножовка по металлу;
- дюбеля и кронштейны;
- электродрель;
- металлические профили и уголки.
Подготовив все эти элементы, начните работу с изготовления каркаса для створки. Для этого возьмите профили нужной длины и расположите их на ровной поверхности так, чтобы получился квадрат или прямоугольник, соответствующий величине проема. Затем сварите углы.
Хорошо проварить уголки
Теперь возьмите металлические листы и приложите их к готовому каркасу по всему периметру, приварите все места соприкосновений.
Когда створка готова, вам нужно будет сделать направляющие. Возьмите металлические профили нужной величины и соедините их уголком, приварив места стыков. У вас выйдут две угловые направляющие, которые нужно закрепить в проеме с помощью дюбелей или сварки в случае, если установлена металлическая рама. Верхние концы направляющих нужно будет соединить между собой, приварив горизонтальную балку.
Теперь приварите кронштейны с роликами к верхним уголкам готовой створки. Вставьте ролики в направляющие.
С двух краев полотна прикрепите пружинно-рычажные механизмы.
Установите рычажный кронштейн посередине верхней части створки.
В заключение установите привод и центральный профиль на потолок и проведите через него трос, один край которого закрепите к самому приводу, а вторую сторону к рычажному кронштейну.
Теперь ваши подъемные ворота в гараж полностью готовы. Осталось проверить работоспособность всей системы.
Как видите, соорудить своими руками такие гаражные ворота не так сложно. Главное, проводите точные замеры и будьте внимательны при монтаже направляющих. Учитывая эти нюансы, вы оборудуете свой гараж надежным изделием, которое прослужит долгое время.
.svoivorota.ru
Как сделать гаражные ворота своими руками
Гараж – обязательная постройка для автовладельца. Те, кто живут за городом в частных домах, строят гаражи рядом с домом или даже пристраивают к дому. А тем, кто живет в черте большого города, приходится хранить автомобиль в гаражном кооперативе вдали от дома. Но где бы не находился гараж, сохранность автомобиля в нем обеспечивают ворота, конструкция которых может отличаться в зависимости от предпочтений хозяина и возможностей помещения, пространства и целесообразности. Самым простым решением будет купить готовые ворота и установить их на место, но можно выполнить гаражные ворота своими руками, обязательно учитывая все особенности конструкции и подгоняя их, что называется, «под себя». В таком случае Вы будете точно уверены в их качестве и надежности.
- Виды гаражных ворот: какие лучше
- Изготовление гаражных ворот своими руками
- Некоторые секреты защиты гаражных ворот от взлома
- Гаражные ворота своими руками: видео
Виды гаражных ворот: какие лучше
Всего существует несколько видов гаражных ворот, большинство из которых появились совсем недавно, как раз тогда, когда мы начала ориентироваться на западные технологии. Во многом благодаря голливудским фильмам мы узнали о воротах, которые поднимаются вверх и уезжают под потолок от нажатия кнопки на пульте. Сейчас подобные ноу-хау не редкость даже в нашей стране.
Распашные ворота – самый древний и самый надежный вариант гаражных ворот. Впрочем, такие ворота использовались повсеместно, не только для гаражей, и заслужили доверие многолетней безотказной практикой даже в сложных условиях эксплуатации. Распашные ворота состоят из двух створок на петлях и коробки в дверном проеме, створки закрываются плотно, не оставляя зазоров. Сделать гаражные ворота своими руками довольно легко, механизм простой и надежный, «на века».
Откатные ворота начали использовать где-то в первой половине 20 века. Они представляют собой одну створку, которая отъезжает в сторону параллельно фронтальной стене. Хотя створок на самом деле может быть и две, тогда они будут отъезжать в разные стороны, или даже одна, но складывающая в несколько секций. Для свободного хода подобных ворот необходимо иметь много свободного места во фронтальной стене гаража. Поэтому откатные ворота используют в ангарах и промышленных предприятиях. В частном строительстве такие ворота устанавливают не в самих зданиях гаража, а для въезда на участок.

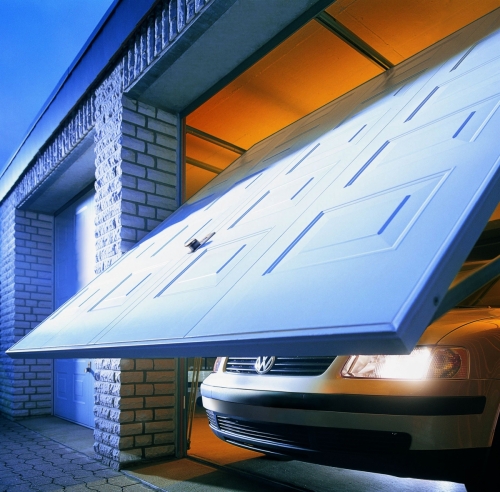

Подъемно-поворотные ворота появились относительно недавно. Они представляют собой одно полотно (воротную створку), которое поднимается вверх к потолку при открывании ворот и становится параллельно полу. В основе подобных ворот лежит шарнирно-рычажный механизм и направляющие. Удобством данных ворот является то, что они не занимают свободного места ни перед гаражом, ни внутри него. Подъемно-поворотные ворота можно рассматривать как ворота своего гаража, если это позволяют климатические условия либо если гараж отапливается.

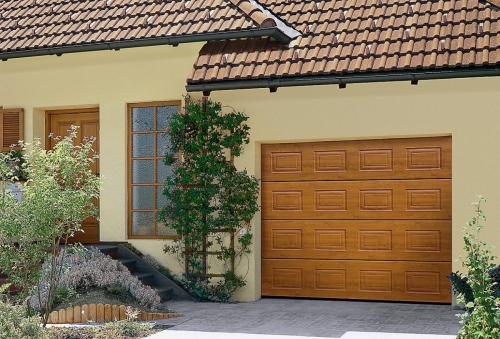

Подъемно-секционные ворота тоже новшество для нашего рынка. Представляют собой полотно, состоящее из секций, которые преломляются и заезжают по направляющим под потолок при открывании ворот. В основе лежит пружинный механизм и направляющие с цепной передачей. Достоинством подобных ворот является все та же экономия пространства.
Роллетные ворота используют для гаражей довольно редко, так как они не обеспечивают требуемую надежность. Представляют собой алюминиевые пластины, как в рольставнях, которые складываются в специальный короб под потолком при открывании ворот. Целесообразно устанавливать такие ворота только на объектах с охраной и пропускной системой, а также в отапливаемом помещении.
Важно! Ворота любого типа можно сделать автоматическими, работающими с брелка.
Выбирая ворота для гаража, учитывайте не только красоту, навороченность и хвалебные отзывы рекламщиков, но и практичность, долговечность и приспособленность к нашим климатическим условиям и другим условиям эксплуатации. Самым надежным выбором будут распашные ворота, они не подведут даже в лютый мороз, ну, может, максимум придется отогреть замок.
Перед тем как сделать гаражные ворота подъемно-поворотными или подъемно-секционными, хорошенько подумайте. Во-первых, все достоинства этих видов ворот можно ощутить только в теплых краях. Если уж очень хочется именно такие ворота, помните, что гараж должен быть отапливаемым. Вспомните наши зимы, в навороченных воротах замерзнут и направляющие, и рычажные механизмы, у Вас не получится открыть ворота вовсе, придется оставлять автомобиль под открытым небом. В погоне за клиентом производитель так расхваливает свой товар, что иногда его оды полны абсурда. Как, например, в качестве достоинства подъемно-секционных ворот приводится то, что не придется очищать снег от ворот, потому что они открываются вверх, а не наружу, как распашные. Где же здесь достоинство? Если перед воротами снег, то просто в них не заедешь. А если и заедешь, то передом машины затолкнешь пару десятков килограммов снега внутрь гаража. Так что, не обольщайтесь. Снег все же придется чистить.
Изготовление гаражных ворот своими руками
Самыми простыми в изготовлении являются распашные ворота. Их можно выполнить самостоятельно от начала и до конца, закупив необходимый материал: стальные уголки, профили и листы. Соответственно, размеры ворот и их конструктивные особенности можно спланировать заранее и выполнить именно такие ворота, какие понравятся.
Подъемно-поворотные ворота можно попытаться изготовить самостоятельно, но для этого необходимо обладать немалым инженерным опытом и знаниями для правильного выбора противовеса и монтажа механизмов. В большинстве случаев такие ворота просто покупают готовые и устанавливают согласно приложенной инструкции.
Подъемно-секционные ворота изготовить самостоятельно не получится, неоправданно большие расходы, временные затраты и никакой гарантии того, что все это будет правильно работать. Поэтому если уж решили установить такие ворота у себя в гараже, закажите их у производителя.
Далее в статье мы подробно остановимся на том, как сделать гаражные ворота своими руками, если выбор пал на распашной вид ворот.
Чертеж гаражных ворот
Как и любое ответственное дело, гаражные ворота начинаются с проектной документации. Сделать чертежи гаражных ворот своими руками несложно, достаточно нарисовать эскиз на листке бумаги, обязательно указав все размеры и материалы.
Для начала необходимо правильно подобрать высоту и ширину ворот. Минимальная допустимая ширина гаражных ворот должна быть такой, чтобы расстояние от корпуса автомобиля с правой и с левой стороны до рамы ворот было не менее 30 см. Безусловно, чем больше это расстоянии, тем удобнее заезжать в гараж. Максимальная целесообразная ширина равна 5 м. Чаще всего гаражные ворота делают шириной от 2,5 до 3 м.
Важно! При выборе ширины гаражных ворот учтите, что расстояние от рамы ворот до перпендикулярной стены должно быть не менее 80 см.
Высота гаражных ворот подбирается в зависимости от размеров автомобиля и чаще всего составляет от 2 до 2,2 м. Но если Вы планируете парковать микроавтобус, то лучше сразу сделать проем 2,5 м.
Наши распашные ворота будут состоять из рамы, которая будет обрамлять въезд, проем гаража, и из двух створок на петлях. Раму лучше всего сделать из стального уголка не менее 65 мм. Для изготовления каркаса створок можно использовать как стальной уголок 50 мм, так и стальной прямоугольный профиль, затем обшить их листовым железом от 2 до 3 мм толщиной. Петли понадобятся усиленные наружные. Исходя из нарисованной схемы гаражных ворот и нанесенных на нее размеров, рассчитываем количество требуемых материалов и закупаем их.
Важно! Чертеж гаражных ворот необходимо сделать еще на этапе проектирования всего гаража.
Изготовление рамы гаражных ворот
Изготовление гаражных ворот начинается с рамы, которая будет обрамлять въезд в гараж. Лучше всего начать ее делать на этапе возведения фронтальной стены. Когда будет готово не более 50 см кладки, необходимо приостановить работы по возведению стены и установить ворота, а далее продолжить кладку стены.
Для изготовления рамы нам понадобятся уголки стальные 65 мм, стальные полосы шириной 20 – 30 мм и толщиной 3 – 4 мм, а также отрезки стального арматурного прута для закрепления рамы в проеме ворот. Из инструмента пригодится болгарка, рулетка, угольник, уровень и сварочный аппарат.
Рама для гаража будет состоять из двух частей: наружной и внутренней.
- Нарезаем болгаркой уголок так, чтобы у нас получилось 4 отрезка, длиной, равной ширине проема ворот, и 4 отрезка, длиной, равной высоте проема ворот. При этом разрезать уголок можно ровно, отмерив необходимое расстояние, а можно отрезать с запасом 10 см, а затем сделать так: ту сторону уголка, который будет находиться внутри гаражного проема, вырезать равной размерам проема, а на сторонах, находящихся снаружи и внутри стены, оставить полоски длиной 5 см сверху и снизу или срезать их углом, чтобы в дальнейшем было удобнее сваривать их между собой.
- Раскладываем отрезки уголков на ровной поверхности, предварительно проверив это уровнем. Тщательно вымеряем все углы, они должны равняться строго 90 градусам. Постоянно контролируем это угольником.

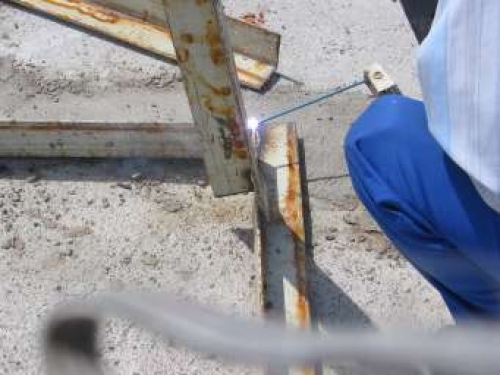

- Свариваем уголки между собой, чтобы получился каркас. Сварка может представлять собой наложение края одного уголка на другой и наваривание, а можно срезать край углом, тогда сварка будет находиться строго в одной плоскости, но такое соединение будет чуть менее прочным, чем с нахлестом.
Важно! Если в процессе сварки уголок повело, это можно исправить при помощи приваренного к ней рычага из обрезков уголка, который поможет принудительно исправить геометрию рамы. Удерживая его в требуемом положении, привариваем к нему уголки. На изображающем процесс изготовления гаражных ворот своими руками фото можно увидеть, как выглядит этот рычаг.
- На наружной стороне рамы аккуратно сошлифовываем все огрехи сварки, так как к этой стороне максимально плотно должна прилегать створка.
Изготовление каркаса для створок
Каркас или рама для створок должна быть немного меньше по размеру рамы гаражных ворот, чтобы она легко входила в проем и створки плотно прилегали к наружной стороне рамы.
Для изготовления каркаса для створок можно использовать стальной уголок, как и для рамы ворот, а можно прямоугольный профиль. Разница будет заключаться только в удобстве работ и грузоподъемности рамы.
- Отрезаем 4 отрезка материала, длиной меньше высоты рамы ворот на 10 – 15 мм. Этот зазор необходим для того, чтобы створки легко заходили в проем. Так как створок у нас будет две, то для их изготовления нам понадобятся еще 4 горизонтальных отрезка, которые должны равняться ширине рамы ворот, разделенной пополам, и еще минус 30 – 35 мм.
- Раскладываем отрезки на ровной поверхности и тщательно вымеряем углы. В идеале их лучше всего разложить внутри сваренной рамы гаражных ворот. Так можно увидеть недочеты. Строго контролируем углы в 90 градусов.
- Свариваем каркас из отрезков. Для усиления конструкции внутри можно приварить еще один горизонтальный отрезок материала, который будет служить распоркой и предотвращать изменение геометрии створок. Располагать усиливающий элемент лучше всего посередине каркаса.
Изготовление створок ворот
Для створок можно использовать листовой материал, самым надежным считается стальной лист толщиной от 2 мм.
- Вырезаем из листового материала два полотна с такими размерами: высотой на 3 – 4 см больше высоты гаражного проема, разной ширины. Одно полотно должно быть на 1 – 2 см меньше ширины каркаса, а второе на 2 см больше.
- Привариваем полотна к каркасу таким образом: сверху и снизу полотна должны выступать за каркас на 1 – 2 см, на одной из створок (какой вам больше понравиться, она будет открываться всегда во вторую очередь) по ширине полотно должно не доходить до края каркаса, как бы оставляя 1 см свободным. Это необходимо для плотного прилегания второй створки. Полотно второй створки, напротив, приваривается так, чтобы выступать на 2 – 4 см за пределы каркаса.
Важно! Листовой материал легко ведет во время сварочных работ, поэтому для начала следует прихватить сваркой углы и посередине полотна, а затем точечными движениями с расстоянием 10 – 15 см приварить весь лист. После завершения работ сварку в уголках необходимо срезать, чтобы в дальнейшем лист не деформировался.
- Привариваем усиленные петли. Нижняя половинка приваривается к раме гаражных ворот, а верхняя к открывающейся створке. Для усиления крепления на петли можно наварить полоски металла и вкладку из арматуры. Берем металлическую полоску толщиной 5 – 7 мм, изгибаем ее и привариваем к верхней половинке петли и к створке. Вкладку из арматуры привариваем изнутри.
Если вся конструкция у нас находится на ровной поверхности, створки лежат сверху рамы, можно пристально рассмотреть, что у нас получилось, все ли правильно, везде ли легко ходят створки, не цепляет ли где. Если все хорошо, можно приступать к установке ворот в гараже.
Установка гаражных ворот

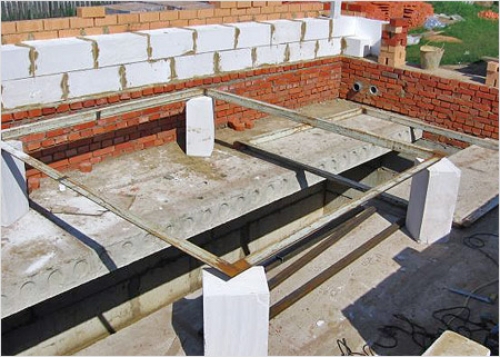

Первым делом устанавливаются рамы ворот: внутренняя и внешняя. Еще на этапе строительства стен, когда готово 50 см стены, необходимо поставить ворота в проем.
Обязательно проверяем ровность расположения: горизонталь и вертикаль.
Между собой рамы соединяются полосками металла шириной 4 см, которые привариваются к рамам с шагом 60 см.
Далее можно продолжать кладку фронтальной стены гаража таким образом, чтобы кирпичи занимали все пространство между внешней и внутренней рамами. По ходу кладки вмуровываем раму в кладку: для этого привариваем к рамам арматурные пруты длиной минимум 20 – 30 см и вмуровываем их в шов между кирпичами. Таких прутов по высоте должно быть не менее 3 штук.
Дойдя до верха рамы, устанавливаем на нее балку перекрытия: металлическую или бетонную.
По завершении всех работ проверяем функциональность ворот: как открываются и закрываются створки, не «цепляет» ли где-то металл.
Установка замков и запоров на гаражные ворота
Монтаж гаражных ворот завершается установкой замков и запоров. Самым распространенным вариантом является такой тип запора. Одна из створок закрывается на запоры изнутри гаража, которые входят в пол и потолок. Для этого в раме и полу/потолке необходимо просверлить отверстия глубиной не более 5 см. А вторая створка закрывается на замок, язычок которого зацепляется за зафиксированную створку или входит в специально вырезанное для него отверстие в каркасе створки. Снаружи данная конструкция усиливается еще навесным замком, который продевается в ушки, приваренные к створкам, и соединяет между собой обе створки.
Бывают и более сложные варианты замков и запоров для гаража, но по этому вопросу лучше проконсультироваться со специалистом.
Утепление гаражных ворот
Самым распространенным материалом для утепления гаражных ворот является пенопласт, в последнее время все большей популярности набирает экструдированный пенополистирол. Чтобы зафиксировать материал на створках ворот, необходимо разложить листы материала внутри каркаса створок, а затем обшить все изнутри деревянной вагонкой или фанерой. Использовать для утепления ворот ватные утеплители нельзя, так как они быстро теряют свои свойства.
Важно! Утеплив гараж и ворота, не забывайте о качественной вентиляции.
Некоторые секреты защиты гаражных ворот от взлома
Даже установка хорошего замка может не уберечь Ваш автомобиль и не обезопасить от грабежа. Ведь всегда можно срезать болгаркой петли и просто снять створки. Именно так и делали в бурные девяностые. Что же делать?
- Изнутри каркаса створок в районе тех же петель привариваем к каркасу отрезок уголка. Должно получиться так: при закрывании створки уголок будет входить на 1 – 2 см в стену (для этого необходимо немного выщербить кирпич) и цепляться на раму гаража. Даже срезав петли, злоумышленники не смогут снять створки, так как они будут прочно держаться на раму гаража.
- Установить замок – паук, штыри которого будут входить в стены, пол и потолок гаража. Желательно, чтобы помимо самого «паука» был установлен фиксирующий механизм, стопорящий «паука» в закрытом состоянии, пока этот механизм не откроют с помощью уникального ключа.
Защищая свой гараж от взлома, главное – не перемудрить, чтобы в случае потери ключей был хоть какой-то шанс попасть в гараж, не прибегая к выносу стен.
Изготовление гаражных ворот своими руками занимает примерно 1 – 2 дня работы. При этом Ваше изделии будет иметь уникальные размеры и дизайн, если Вы захотите что-нибудь особенное.
Гаражные ворота своими руками: видео
