Резистор калькулятор: Калькулятор цветовой маркировки резисторов

Онлайн калькулятор маркировки SMD резистора

Введите маркировку резистора прямо на изображение его корпуса ниже и вы увидите номинал этого смд резистора под ним. У меня на сайте также есть калькулятор цветовой маркировки резисторов. Калькулятор маркировки SMD резисторов принимает значения:

• Из трех цифр (123)
• Из двух цифр с разделителем в виде буквы R (4R7)
• Из четырех цифр (1234)
• Из трех цифр с разделителем в виде буквы R (4R37)
• Обозначение из таблицы EIA-96 из двух цифр и одной латинской буквы из ряда «ZYRXSABHCDEF» (02A)

Сопротивление резистора:

Примеры расшифровок резисторов

Резисторы с двумя цифрами и разделителем (4R7 1R0 2R2)

В данном случае «R» выступает в качестве десятичной запятой. Таким образом:

• 2R2 — 2.2 Ом
• 1R0 — 1 Ом
• 4R7 — 4.7 Ом

Резисторы с тремя цифрами (103 102 100)

У таких резисторов первые две цифры являются значением, а третья цифра обозначает количество нулей после значения.

• 100 — 10 Ом
• 102 — 1 000 Ом или 1 КОм
• 103 — 10 000 Ом или 10 КОм

Резисторы с четырьмя цифрами (0805 1206 2512)

Как и в прошлых примерах, первые цифры напрямую являются значением, а последняя цифра означает количество нулей после значения:

• 0805 — 8 000 000 Ом или 8 МОм
• 1206 — 120 000 000 Ом или 120 МОм
• 2512 — 25 100 Ом или 25.1 КОм

Резистор 000

Существуют SMD резисторы с нулевым сопротивлением. Они обозначаются нулями (0, 00 или 000), или могут иметь продольную черту на корпусе. Подобные резисторы часто используются в качестве предохранителей. Так как, не смотря на практически нулевое сопротивление, они все же имеют определенную мощность, которая зависит от размера резистора. Об этом я напишу ниже.

Мощность SMD резисторов

Показатель максимальной мощности в маркировку на таких маленьких корпусах поместить было просто не возможно. Но мы все равно можем определить максимальную мощность смд резистора при помощи штангенциркуля, ну или хотя бы обычной линейки. Дело в том что мощность зависит от размера корпуса smd резистора. Поэтому они делятся на типоразмеры и обозначаются цифрами, которые означают длину и ширину корпуса в дюймах. Вот таблица с помощью которой вы сможете определить допустимую мощность резистора в smd исполнении:

SMD резистор

SMD резистор — это пассивный элемент электрической цепи. У него есть определенное значение сопротивления. Резисторы используются практически во всех электронных и электрических устройствах. У меня есть статья о резисторах, их типах и назначении. Можете подробнее почитать о резисторах там.

SMD резистор 1206

SMD (Surface Mounted Device) расшифровывается и переводится как «Устройство монтируемое на поверхность». Подразумевается что это элементы которые припаиваются на поверхность платы. Такие резисторы очень малы, поэтому если просто написать на их корпусе номинал то это обозначение будет слишком мелким и его невозможно будет прочитать без микроскопа. Поэтому были придуманы специальные маркировки для SDM резисторов.

Отличия маркировок SMD резисторов

Как я уже написал выше, существует несколько вариантов маркировок для смд сопротивления. На самом деле отличия не значительны.

• Из трех цифр (123). Используют для резисторов с погрешностью 5%-10%
• Из двух цифр с разделителем в виде буквы R (4R7). Используют для резисторов номиналов менее 10 Ом. Такие резисторы обладают погрешностью до 5%
• Из четырех цифр (1234). Используют для резисторов с погрешностью 5%-10%
• Из трех цифр с разделителем в виде буквы R (4R37). Используют для резисторов номиналов менее 100 Ом. Такие резисторы обладают погрешностью до 5%
• Обозначение из таблицы EIA-96 из двух цифр и латинской буквы (02A). Используют для резисторов с погрешностью менее 1%.

Программки: Калькулятор цветовой маркировки резисторов (Онлайн)

Резистор — “инертный” электронный элемент, формирующий некое противодействие в электрических построениях. Его можно отыскать во многих электрических схемах. Резисторы применяются для всевозможных задач, выделим следующие:

1. Для “лимитирования” электротока в системах.
2. Для контроля/регулирования величины напряжения.
3. Для общего снабжения электроцепи различными “интенсивными” составляющими.

Также стоит сказать, что их используют в роли “генераторов” (для подачи и передачи определенной нагрузки в цепи) и в качестве “емкостного” устройства.

Маркировка: 4 кольца 5 колец

Пользуйтесь онлайн-калькулятором ниже, использовать его совершенно просто, поочередно выберите цвета и наверху Вам покажется сопротивление и допуск резистора.

Серебряный

Золотой

Черный

Коричневый

Красный

Оранжевый

Желтый

Зеленый

Голубой

Фиолетовый

Серый

Белый

—

—

0

1

2

3

4

5

6

7

8

9

—

—

0

1

2

3

4

5

6

7

8

9

÷100

÷10

x1

x10

x100

x1K

x10K

x100K

x1М

x10М

x100М

x1Г

±10%

±5%

—

±1%

±2%

—

—

±0.5%

±0.25%

±0.10%

±0.05%

—

Серебряный

Золотой

Черный

Коричневый

Красный

Оранжевый

Желтый

Зеленый

Голубой

Фиолетовый

Серый

Белый

—

—

0

1

2

3

4

5

6

7

8

9

—

—

0

1

2

3

4

5

6

7

8

9

—

—

0

1

2

3

4

5

6

7

8

9

÷100

÷10

x1

x10

x100

x1K

x10K

x100K

x1М

x10М

x100М

x1Г

±10%

±5%

—

±1%

±2%

—

—

±0. 5%

±0.25%

±0.10%

±0.05%

—

Маркировка резисторов

Как вы уже поняли, резисторы, являясь элементарными компонентами электроники, обеспечивают ограничение токов и снижение напряжения. Это позволяет, например, работать на светодиодах с питающим напряжением.

Но омические сопротивления неизбежны не только в источниках питания, но и при обработке аудио и видеосигналов, а также в цифровых технологиях . Если говорить коротко, то электрическое сопротивление можно найти почти в каждом электронном устройстве. Поэтому неудивительно, что сами приборы бывают самых разных конструкций, при этом, вне зависимости от конструкций, они должны иметь соответствующую маркировку.

И вот для того, чтобы маркировка не выглядела для кого-то чем-то сложным и непонятным, придумали калькулятор для определения сопротивления.

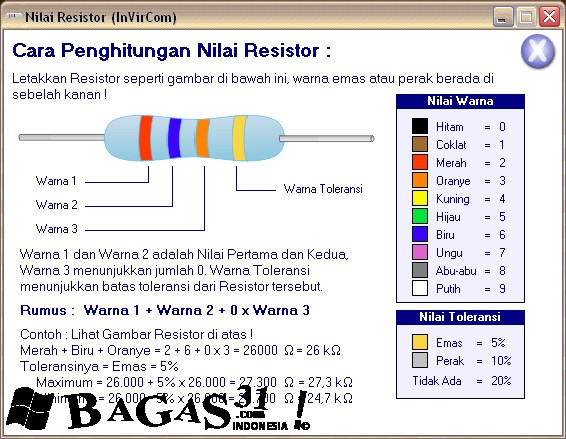

Калькулятор цветовой маркировки резисторов

Безусловно, уникальное устройство, которое легко применяется и эксплуатируется для определения и кодирования электрического сопротивления (что это такое? (символ R) в электротехнике — это мера электрической величины (U), которая необходима для протекания определенного электрического тока (I) через электрический проводник; электрическое сопротивление, например, нагревательной спирали, которая нагревается и испаряет жидкость, выражается в Омах).

Калькулятор устроен настолько “легко”, что позволит найти вам компонент сопротивления в самые кратчайшие сроки.

Почему для калькулятора резисторов требуется цветовой код?

Несмотря на то, что мощные и объемные резисторы можно маркировать без каких-либо проблем, этого нельзя сказать о небольших проводных резисторах.

Из-за нехватки “места” цифры должны быть очень маленькими. Кроме того, при сборке печатных плат всегда следует следить за тем, чтобы маркировка резисторов была читаемой. Ведь, согласитесь, будет очень странно, если вам сначала нужно будет удалить компонент, чтобы затем иметь возможность считывать его электрическое значение.

Во многом из-за этого была введена кодировка с помощью цвета.

Ключевые понятия в калькуляторе резисторов

Абсолютно любому цвету в калькуляторе присваивается определенное значение, как и каждому определению, собственно говоря.

Итак, для практичного использования нашего устройство необходимо знать о его “ключевых определениях”, которые помогут в дальнейшем разобраться с цветовым кодом, то бишь маркировкой.

• “Валентность” и “множитель” — это величины, которые помогают определить фактическое сопротивление.
• “Толерантность” — это значение указывает на ту величину, на которую и может фактическое, то есть полученное сопротивление отклоняться от нормального.

Таблица связи между “цветовой гаммой” и ключевыми понятиями

Как пользоваться онлайн калькулятором для резисторов?

На самом деле, пользоваться им совсем легко. Простое выполнение следующих двух шагов позволит вам произвести расчет.

Действие 1. Сначала мы подсчитываем, сколько цветных полос на резисторе мы хотим вычислить. Это число дает нам номер полосы резистора. Поскольку больше всего встречаются приборы с 4-мя полосами, то калькулятор незамедлительно выдает окно для подсчета сопротивления с его данными. А вот в случае, когда номер диапазона нашего резистора равен пяти или шести, мы меняем номер диапазона в разделе выбора диапазона.

Действие 2. Когда мы выбираем необходимое значение полосок, все, что нам нужно сделать, это нажать на нужный нам цвет, который мы видим на резисторе (из раскрывающихся меню под символом резистора в правильном порядке).

4-5-6-полосные резисторы

4-х-полосные резисторы

4-полосные резисторы — это группа устройств, с которой вы, скорее всего, столкнетесь, ведь они самые распространенные на “рынке”.

Единственная разница между этими электроприборами лишь в следующим: вместо двузначного числа из первых двух цветов мы получаем трехзначное число из начальных полос (3—х). Допустим, мы имеем на первой, 2-й и 3-й линиях следующую раскраску: бордовый цвет — 1-ая линия, 2 и 3 — черные оттенки. В конце концов, мы получим число 200, ведь если первая полоска числу 2, то следующие полосы соответствует нулю. Четвертая полоса — демонстрирует в этом случае величину множителя для этих резисторов. Здесь мы снова используем множители из таблицы выше.

Если мы умножаем величину числа, которое нами было получено в ходе изучения расцветки резистора, на множитель, то мы получаем необходимой ответ и находим значение резистора.

К примеру, когда цвета первых четырех полос соответственно имеют такой вид: 1) коричневая; 2) зеленая; 3) черная; 4) оранжевая, то мы сразу же можем найти числа 150 и 1000. Когда мы умножаем эти два числа, мы видим, что значение сопротивления будет численно равным ста пятидесяти тысячам Ом.

6-ти-полосные резисторы

Валентность и расчет сопротивления шестиполосных резисторов точно такой, как и у трехполосных резисторов. Для шестиполосного устройства мы получаем трехзначное число из 3-х начальных полосок и умножаем его на коэффициент, указанный четвертой полосой. Это дает нам величину сопротивления. Цветовая характеристика в пятой полосе позволяет нам найти необходимый допуск.

В шестиполосных резисторах крайняя полоса также дает данные о чувствительности прибора в отношении к температуре, в отличие от других. Например, резистор сопротивлением 100 Ом при 25°C может стать 98 Ом при нагреве до 80°C. Шестая полоса показывает изменение сопротивления при изменении температуры на 1 ℃.

Мы используем следующую цветовую схему для 6-го диапазона.

Мы видим, что сопротивления, которые больше всего меняются при температуре 250 ppm/℃, имеют черный цвет в последней полосе и меньше всего изменяются при 1 ppm серого цвета.

Заключение

Как вы уже поняли, калькулятор резисторов — это очень полезная вещь, которая сделает вашу жизнь проще. Ведь используя его, вы сэкономите свое время и не потратите его на то, чтобы рассчитать и определить величину сопротивления.

Калькулятор резисторов серии

LED — Electronics For You

Документ

Этот инструмент используется для определения номинала токоограничивающих резисторов, необходимых для подключения нескольких светодиодов.
Сбрасывать калькулятор после каждого расчета.

Напряжение питания (В)

В

Прямое напряжение (Vf)

Вф

Прямой ток (я)

Ма

Значение резистора

Ом

Сила

Вт

Предыдущая статьяR&S представляет самый легкий и тихий в отрасли высокопроизводительный осциллограф

Следующая статьяU-blox представляет самый маленький в мире GPS-модуль

Топ-10 пользователей в таблице лидеров ElectronicsForU

Проверить таблицу лидеров

Что нового @ Electronicsforu.

com

Самые популярные DIY

Электронные компоненты

Действительно инновационные технологии

908005 01

Программа-калькулятор работает на вашем собственном компьютере, поэтому время, необходимое для
выполнения будет зависеть от скорости обработки вашего процессора и от того, какие другие
задачи, которые у вас запущены. Используя более высокие диапазоны чисел E и проверяя
Точно или 4 Вариант R обрабатывается дольше.

Вам когда-нибудь приходилось использовать значение резистора, которое не является частью стандарта?
Диапазон E12, E6, E3 или E1 ? Вы когда-нибудь нуждались в резисторе и обнаружили, что он вам не нужен?
у вас есть эта ценность?

Вы изо всех сил пытались понять, какая комбинация последовательного и параллельного
резисторы помогут вам лучше всего соответствовать вашим потребностям ?

Все эти проблемы в прошлом; Калькулятор резисторов Happy Hippy
здесь.

Используя только резисторы в E12,
Е6,
Е3 и
Диапазоны E1
резисторы, калькулятор найдет пару резисторов, которые можно использовать для
создать сопротивление, наиболее близкое к требуемому, а также
сообщайте о любом лучшем совпадении, которое может быть получено с использованием трех резисторов ( или с использованием
четыре резистора для серий E1 и E3 ).

Предпочтение обычно отдается наиболее близкому решению, в котором используются резисторы в
последовательно, а не параллельно, согласованные пары резисторов и резисторы
Стоимость 1К, 10К и 100К.

Возможные комбинации резисторов, используемые при расчете, не указаны.
исчерпывающий ( поскольку время обработки может стать чрезмерно долгим ), но
достаточно всесторонний, чтобы найти хорошие соответствия практически для любого требуемого сопротивления.

Вы можете ввести требуемое сопротивление практически в любом формате; 1234, 1234Р, 1.234К,
1K234, M001234 и 0M001234 представляют одно и то же сопротивление.

Вы также можете ввести уравнения сопротивления, используя «+» для резисторов последовательно и
‘|’ для резисторов параллельно. Сопротивление можно умножить и разделить на
используя ‘*’ и ‘/’ соответственно. Круглые скобки ‘(‘ и ‘)’ можно использовать для группировки
резисторы вместе.

Например; требуемое сопротивление 24K5 может быть введено как «24K5», «24,5K»,
‘24.5E3′, ’24K+500R’, ‘(48K|48K)+(1K|1K)’, ’12K25*2′, ’98K/4′ и многие другие
способы.

Калькулятор не создаст решение, в котором используется одна стандартная серия E.
резистор, указанный в поле «Требуемое сопротивление», так как предполагается, что это
значение недоступно; иначе зачем искать альтернативу
решение по использованию стандартного значения ?

Фактический резистор
допуски не учитываются при выполнении
расчеты.

Результаты расчетов предоставляются в одном из следующих форматов …

R1		A single resistor
R1 + R2		Two resistors in series
R1 + R2 + R3		Three resistors in series
R1 + R2 + R3 + R4		Четыре резистора последовательно
R1 | R2		Два резистора параллельно
Р1 | Р2 | R3		Три резистора, включенных параллельно
R1 | Р2 | Р3 | R4		Четыре резистора, включенные параллельно
R1 + ( R2 | R3 )		Один резистор, включенный последовательно с параллельной парой
R1 | ( R2 + R3 )		Один резистор, соединенный параллельно с последовательной парой
R1 + R2 + ( R3 | R4 )		Два резистора, соединенных последовательно с параллельной парой
R1 | Р2 | (R3 + R4)		Два последовательно соединенных резистора
( R1 | R2 ) + ( R3 | R4 )		Две параллельные пары резисторов последовательно
( R1 + R2 ) | ( R3 + R4 )		Две пары последовательных резисторов, соединенных параллельно

Например, сопротивление 24К5 можно сформировать из резисторов в цепях Е6 или Е3.
диапазон следующий …

Решение с тремя или четырьмя резисторами дается только в том случае, если соответствие лучше, чем два.
Решение резистора можно найти, и его стоит проверить.

Допустимые отклонения резисторов

Хотя можно подобрать комбинацию резисторов, создающую
любое произвольное значение сопротивления, в этом редко возникает необходимость.

Все сопротивления имеют производственный допуск, который обычно
+/- 1 %, но может достигать +/- 10 %
в зависимости от типа резистора.

Первоначальные значения серии E были выбраны, чтобы воспользоваться преимуществами этого производственного процесса.
неточность,
поскольку любое специально требуемое значение обычно находится в пределах допустимого диапазона
доступных номиналов резисторов. Обычно вполне приемлемо выбирать
ближайшее значение резистора к требуемому, не создавая проблем с
работа проектируемой схемы; вот почему имея только E3 или E1
диапазон значений является приемлемым во многих случаях.
