Подключение светильника и выключателя с питанием от GFCI
Электрика Вопрос: Как добавить выключатель к светильнику, подключенному к цепи GFCI?

Как добавить сюда выключатель света? Я попробовал следующее:

• У меня есть GFCI, выключатель света и свет. У моего питания есть зеленый черно-белый провод. У моего фонаря есть зеленый, белый и черный провод.
• Черный провод питания подключен на стороне нагрузки GFCI. Я добавил еще один черный провод на нижнюю розетку с той же стороны. Я прикрепил этот черный провод к верхнему левому углу переключателя.
• Я добавил еще один черный провод с противоположной стороны выключателя к черному проводу света.
• Я взял белый провод от питания и прикрепил его к верхнему серебряному винту. Нижним серебряным винтом я прикрепил его к белому проводу фонаря.
• Я подключил провод заземления от питания к зеленому винту коробки и взял зеленый провод от света и прикрепил его к другому зеленому винту в коробке.

Это не сработало. Что я сделал не так?

Этот вопрос по электропроводке поступил от Роджера из Апленда, Калифорния.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Роджер.

Подключение светильника к розетке GFCI

Применение: Как подключить проводку розетки GFCI к выключателю и светильнику.
Уровень мастерства: от начального до среднего. Этот электрический проект лучше всего выполняется лицензированным электриком или подрядчиком по электротехнике.
Необходимые инструменты: ручные инструменты для электриков и тестер напряжения.
Приблизительное время: зависит от личного опыта, умения работать с инструментами и количества добавляемых розеток GFI.
Меры предосторожности: Определите выходную цепь GFCI в ванной, выключите ее и пометьте примечанием, прежде чем работать с проводкой.
Примечание. Установка дополнительной проводки розеток GFCI должна выполняться в соответствии с местными и национальными электротехническими нормами GFCI с разрешением и проверяться.

Защита от замыкания на землю для светильника

Использование розетки GFCI является одним из способов обеспечить защиту от замыкания на землю для осветительного прибора, если проводные соединения выполнены правильно.

• В этом приложении выход GFCI имеет питание, поступающее на сторону LINE, проходит через выход GFCI и подается в цепь со стороны НАГРУЗКИ выхода GFCI.
• Затем проводка может доходить до выключателя освещения, где только черный силовой провод подключается через выключатель, а белые нейтральные провода сращиваются вместе.
• От выключателя освещения проводка цепи может проходить к осветительному прибору, где выполняются типичные соединения с проводами цепи и проводами светильника.
• Соединения заземляющего провода соединяются по всей этой цепи и соединяются с розеткой GFCI, выключателем света и светильником, а также соединяются со всеми электрическими коробками в цепи.
• Утвержденные компоненты схемы должны быть установлены в определенном месте в соответствии с нормами, включая атмосферостойкие устройства, коробки и крышки.

Подробнее о подключении розетки GFCI

Как подключить розетки GFCI
Схемы проводки GFCI и GFI

Особенности и преимущества этих розеток и розеток GFCI помогут вам понять, почему Предохранительные устройства требуются согласно кодексу, чтобы помочь защитить вас и вашу семью от случайного поражения электрическим током.

Подключение GFCI
Этот список статей поможет вам узнать о функциях и преимуществах розеток GFI и GFCI, а также о том, как они подключаются.

Проводка электрических розеток

Проводка электрических розеток для дома

Домашняя электрическая проводка включает в себя розетки на 110 В и розетки на 220 В, а также розетки, которые есть в каждом доме. Посмотрите, как выполняется разводка электрических розеток для дома.

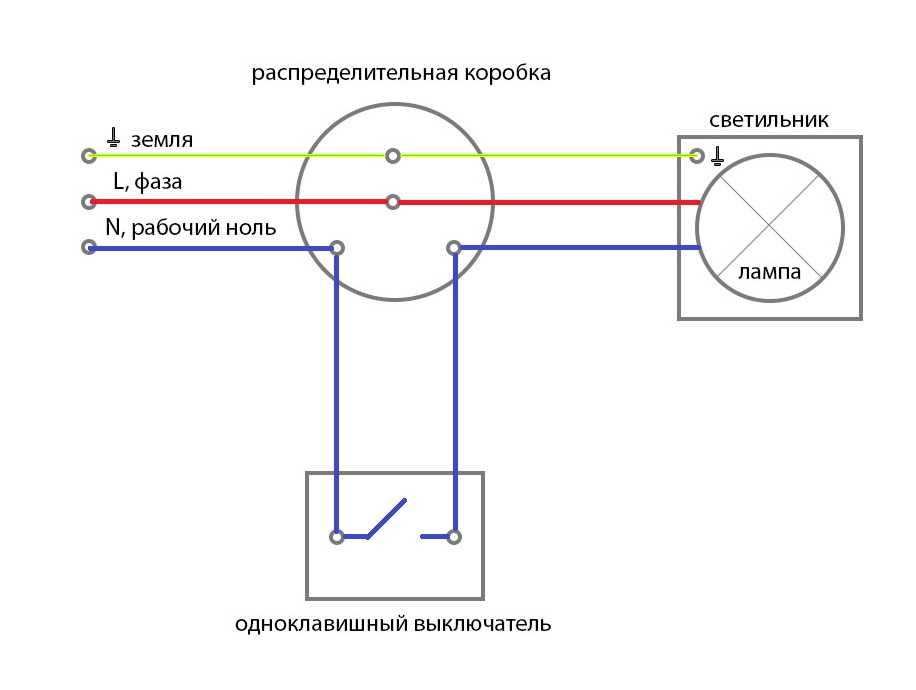

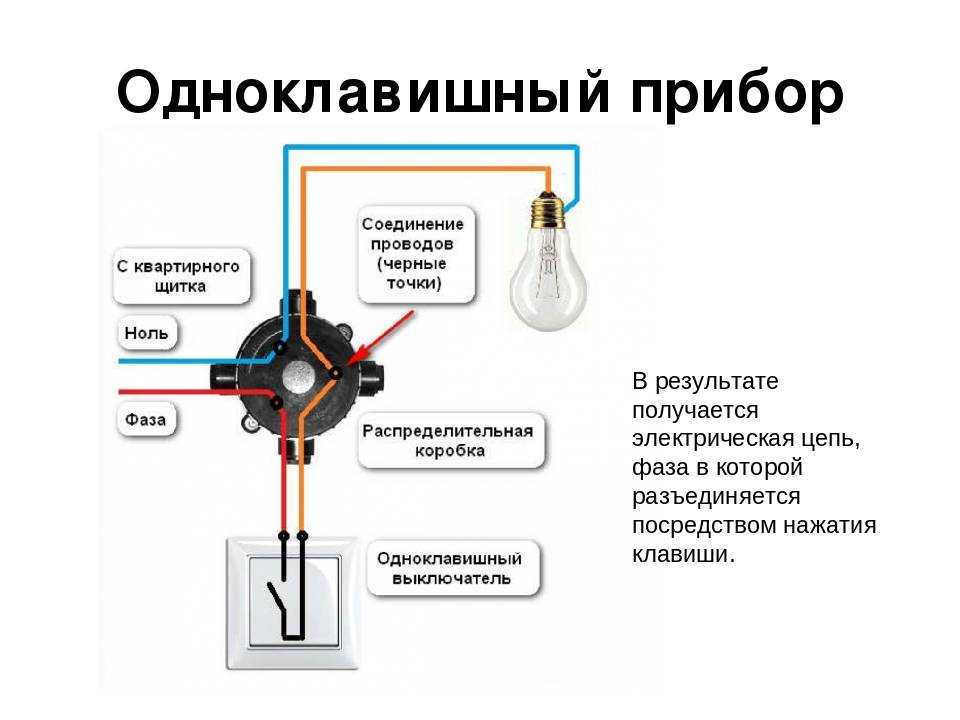

Как подключить выключатель

Подключение выключателя света – схема 1 Подробные электрические схемы и изображения помогут вам в домашних электрических проектах.

Электрический провод для ремонта электрооборудования и реконструкции дома

Руководство по домашнему электрическому проводу

Электрический провод для дома

Полный список типов электрических проводов и деталей, используемых для домашних проектов с информацией об электрических кодах служит ориентиром для выбора.

Электрическое заземление

Методы и требования к электрическому заземлению

Перечень электрических правил для заземления с примерами правил электрического заземления для домашней электропроводки.

Вам также может быть полезно:

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Как подключить несколько ламп к одному выключателю

Хотите знать, как подключить несколько ламп к одному выключателю? Мы можем помочь вам в этом, но помните, никогда не выполняйте свои электрические работы без квалифицированного электрика.

Согласно общему правилу, к выключателю можно подключить столько ламп, сколько необходимо. Световые провода будут соединены гирляндой от одного источника света к другому. Имейте в виду, что это будет ограничено 15 амперами тока, которые может обеспечить схема.

Давайте обсудим тему немного дальше, чтобы внести ясность.

Как подключить несколько ламп к одному выключателю

Как подключить несколько ламп к одному выключателю — распространенный вопрос. Чтобы установить цепь, вам нужен выключатель для каждого набора огней. Для подключения фонарей можно использовать кабель romex. Каждый свет должен быть подключен к своему горячему и нейтральному проводу. Когда вы подключаете несколько ламп к одному выключателю, вы также должны подключать лампы параллельно. Это известно как «гирляндное подключение», и это отличный способ установить несколько светодиодных ламп.

Подключить несколько светильников к одному выключателю легко и просто. Проводка выполняется путем прокладки двух проводов к каждому месту освещения. Каждый двухжильный кабель подключается к винту в распределительной коробке. Затем вы можете подключить белые провода к белым проводам. Затем вы можете проложить белые провода от каждого места освещения к выключателю. Последний светильник должен иметь одиночный двухжильный кабель.

Если вы хотите подключить несколько светильников к одному выключателю, вы можете использовать провод питания. Этот провод состоит из двух проводов: черного провода, который идет к первому месту освещения, и линии заземления, которая соединяется с винтом внутри распределительной коробки. Затем вам нужно проложить двухжильный кабель к каждому месту освещения. Когда вы закончите, вам нужно будет проложить второй двухжильный кабель к последнему месту освещения.

Сколько лампочек можно поставить на один выключатель?

Сколько ламп можно подключить к одному выключателю, зависит от сечения провода и потребляемой мощности каждого светильника. В потолочных светильниках и лампах используется несколько лампочек, и некоторые из них могут потреблять больше энергии, чем другие. Как правило, для освещения комнаты достаточно 15-20-амперных цепей, а к одному выключателю можно смело подключать от одной до четырнадцати 60-ваттных лампочек. Использование переключателя Home Run позволяет подключить до 180 светодиодов.

Метод хоум-рана является хорошим выбором, если в одной комнате имеется несколько источников света. Вы можете легко отключать и снова подключать различные приборы. Вы можете использовать этот метод для определения пропускной способности цепи, которая определяется количеством приборов, которые вы хотите подключить. Обычная 15-амперная схема может выдерживать до 1500 Вт освещения. Однако, если вы пытаетесь подключить более одного источника света к одному выключателю, вам потребуется схема с большей емкостью для размещения дополнительных нагрузок. 9№ 0007

Встраиваемые светодиодные светильники — отличный способ добавить окружающего света, спрятанного за потолком. Но если вы ищете более высококлассный внешний вид, вам нужно будет установить более одного прибора на один и тот же коммутатор. Количество ламп, которые вы можете подключить к одному выключателю, зависит от размеров комнаты, формы, мощности и номинала выключателя. Вы даже можете подключить дымовую сигнализацию и светодиодные фонари.

Как подключить светильники в гирляндную цепь

Если у вас несколько осветительных приборов, вы можете соединить их в гирляндную цепь. Это можно сделать, пропустив провод от одного прибора к другому. У каждого светильника есть горячий провод и нейтральный провод, которые необходимо отсоединить. Если вы используете гирляндное соединение без стен, вы можете подключить провода непосредственно к последнему приспособлению в цепочке. Для этого найдите нагрузку каждой лампы и разделите это число на количество лампочек. Затем оберните провода вокруг каждого винта и затяните их. Кроме того, вы можете использовать пигтейлы для подключения к другим приборам.

Гирляндное подключение светильников — отличный способ добавить встроенное освещение и осветить всю комнату. Использование одного выключателя для нескольких светильников дает вам возможность использовать один и тот же выключатель для всего вашего освещения. Перед тем, как вы гирляндно подключите свои светильники, вы должны отключить все питание в вашей существующей цепи. Убедитесь, что проводка идентична проводке, которая у вас есть в настоящее время. Гирляндное подключение может занять до двух часов.

Добавление более двух источников света в одну цепь возможно, но не рекомендуется. Для того, чтобы гирляндно подключить ваши светильники, вы должны сначала выяснить максимальную силу тока, необходимую для каждого светильника. 20-ваттная нить будет эквивалентна 10,5 гирляндам, соединенным последовательно. Однако это не очень хорошая идея, потому что вы можете получить пожар, если перегрузите переключатель.

Может ли один полюсный выключатель управлять двумя светильниками?

При установке электрической розетки убедитесь, что в этом месте есть электричество. Вы можете сделать это, включив питание в доме. Затем обмотайте винты изолентой. Это защитит от дуг и коротких замыканий. Теперь вы готовы подключить розетку к двум лампочкам. После того, как вы выполнили этот шаг, подключите провода к электрическим коробкам. Затем установите переключатель по часовой стрелке.

Однополюсный выключатель управляет одной розеткой. Обычно используется для включения настольной лампы, когда вы входите в комнату. Двухжильный кабель соединяет SW1 с розеткой. Выключатель имеет две клеммы, одна для горячего, а другая для нейтрали. Черный провод кабеля идет к горячей клемме на розетке. Белый провод кабеля идет к нейтральной клемме.

Однополюсные выключатели используются для управления несколькими светильниками. Кроме того, 3-позиционные и 4-позиционные выключатели используются для управления освещением из разных мест. В доме этот тип обычно устанавливается в одном месте и имеет два провода. Однополюсный выключатель света управляет двумя или более источниками света. Если вы хотите управлять более чем одним светом, используйте четырехпозиционный переключатель. Четырехпозиционный переключатель управляет тремя или четырьмя лампами.

Что такое последовательное подключение?

Гирляндное подключение — это простой способ подключения нескольких осветительных приборов к одному выключателю. Процесс очень похож на гирлянду из ромашек. Каждая лампочка подключена к одной и той же линии и соединена с выключателем соответствующими проводами. Таким образом, все источники света находятся в одной цепи и могут управляться одним и тем же выключателем. Однако шлейфовая проводка не подходит для ламп высокой мощности и должна использоваться только для небольших ламп.

Другим распространенным примером последовательного подключения является производство. Этот метод имеет много преимуществ. Например, на одном производственном участке главный контроллер подключен к двадцати контрольным устройствам. Если бы это было сделано в топологии звезды, то для подключения устройств к главному контроллеру потребовалось бы в двадцать раз больше кабеля. Шлейфовое соединение поддерживает целостность сигнала и поддерживает работоспособность всех учетных записей.

Соединение в виде гирлянды очень мало похоже на цветок ромашки. Вместо этого это тип проводки, который последовательно и непрерывно соединяет несколько устройств. Некоторые электрические розетки соединены в гирляндную цепочку, а другие — в звезду. Этот шаблон используется в последовательной связи. Часто он более гибкий, чем шаблон «звезда», и лучше подходит для высокоскоростной передачи данных.

Как подключить несколько светильников к одной вилке

Если вы думаете об установке более одного светильника, вам может быть интересно, как соединить их все вместе. В этой статье вы узнаете о различных способах подключения нескольких источников света. Во-первых, вы должны отключить электричество в вашем доме. Вы можете сделать это, выключив главный выключатель в стене. Затем следует убедиться, что в цепи нет тока. Наконец, у вас должны быть необходимые инструменты для безопасного одновременного подключения нескольких источников света.

Можно подключить более одного светильника к одной розетке, но вы должны убедиться, что знаете, как правильно подключать 120-вольтовые цепи. Вы не можете просто протянуть провода от одного светильника к другому. Этот тип проводки сложен, и его следует доверить профессионалу. Первым шагом в подключении является отключение автоматического выключателя и проверка соединений с помощью тестера напряжения. Также рекомендуется использовать тестер напряжения, но это не обязательно.

После того, как вы подключили свет, обязательно отключите автоматический выключатель и проверьте провода с помощью тестера напряжения. Если вы используете электрическую розетку для подключения нескольких ламп, вы должны знать, как подключить одну цепь на 120 вольт. Цепь на 120 вольт имеет два токопроводящих кабеля, один черный и один белый. Черный провод передает электричество от источника питания к нагрузке, а белый — обратно к источнику питания.

Как подключить выключатель с несколькими розетками?

Распространенный вопрос: «Как подключить выключатель с несколькими розетками?» Лучший способ убедиться, что ваша проводка максимально эффективна, — это доверить это профессионалу. Если у вас нет опыта установки коммутаторов, это может оказаться непростой задачей. Профессиональный электрик шаг за шагом проведет вас через весь процесс, чтобы вы могли сразу приступить к работе. Но прежде чем начать, важно понимать, что именно вы делаете.

Ответ зависит от количества розеток и конфигурации проводки каждой розетки. Трехпозиционный переключатель будет использовать два провода для управления двумя разными осветительными приборами. Если есть более трех розеток, вам нужно разделить каждую. Для этого вам нужно будет отрезать отрывной плавник от клемм на каждой линии. Затем вам нужно разделить два белых провода. Вы захотите подключить белые к тому же нейтральному проводу.

При установке коммутатора с несколькими розетками вам потребуется установить новую розетку для каждой. Вам понадобится действующий кабель от другого устройства, например панели, для подключения к первой розетке в цепочке. Вам нужно будет подключить второй кабель к следующей розетке в цепочке. После того, как вы выполните эти шаги, у вас будет выключатель, который управляет большинством розеток и источников света.

Почему у моего светильника 3 провода?

Если вам интересно, почему ваш светильник имеет три провода, вы не одиноки. Большинство людей не понимают, что черный и белый провода в их светильниках идут в обратном направлении. Чтобы ваш прибор заработал, вам нужно отключить старый, а затем подключить два новых. Убедитесь, что у вас есть правильная схема подключения для нового прибора, и проверьте соединение между двумя проводами.

Если у вашего светильника три провода, то он, вероятно, не работает должным образом. Причина в том, что выключатель света не заземлен должным образом. Возможно, вы столкнулись с обратной полярностью. Если ваш выключатель питания не заземлен, вы должны использовать электрический тестер. Вы можете купить мультиметр за 5 долларов, который сообщит вам, имеете ли вы дело с обратной полярностью. Как только вы обнаружите проблему, вы можете проверить осветительную арматуру, чтобы убедиться, что это не опасная ситуация.
