Монтаж инфракрасного теплого пола под ламинат

Инфракрасный теплый пол под ламинат не требует заливки бетонной стяжки. После монтажа высота пола остается на прежнем уровне. Система не создает дополнительной нагрузки на перекрытия. Риск короткого замыкания исключен, когда элементы подсоединены по правилам.

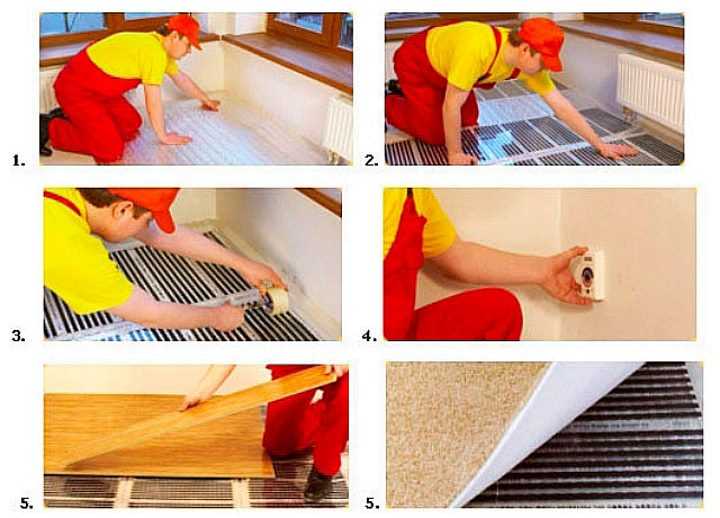

Этапы монтажа инфракрасного пола

Пленочный теплый пол под ламинат можно уложить самостоятельно. В комплекте поставки есть все для монтажа: нагревательные элементы, клеммы, терморегуляторы и термодатчики, кабели и лента для изоляции.

Разработка схемы

До начала монтажа вы должны представлять планировку комнаты. Нельзя размещать мебель над нагревательными элементами. Это приводит к нарушению терморегуляции комнаты, перегреву инфракрасной пленки.

• Нагревательные элементы должны покрывать 60-70% площади пола.
• Нельзя размещать элементы ближе 20-30 см к стенам и батареям.
• Раскатывайте рулоны параллельно длинной стене комнаты.
• Расстояние между листами должно быть равно 0,5 см.
• Провода не должны перекручиваться и пересекаться.

Терморегулятор должен находиться на высоте более 50 см от пола. Ведущие к полу провода можно спрятать в штробы или настенный кабель-канал. Установите термодатчик на расстоянии 50 см от стены. Желательно расположить его в прохладной зоне комнаты.

Подготовка поверхности

Укладывать инфракрасный пол под ламинат можно только на чистую и ровную поверхность. Если поверхность неровная, потребуется стяжка и грунтовка. Но если пол ровный, можно обойтись без стяжки и сразу приступить к укладке. До начала работы нужно сделать тщательную уборку, очистить пол от пыли и мусора.

Застелите пол фольгированной подложкой. Она будет отражать инфракрасные лучи и направлять вверх. Листы укладывается вплотную друг к другу и крепятся скотчем. В листах нужно подготовить пазы для монтажа элементов электроцепи.

Монтаж излучателей

Пленочные теплые полы под ламинат укладываются блестящей стороной вниз. Пленка крепится к подложке обычным скотчем. Неиспользуемые разрезы изолируются битумной лентой. Поместите ее с двух сторон разреза и зажмите. Термодатчик устанавливается по центру излучающей полосы и крепится битумной лентой.

Коммутация элементов

Для подключения используются клеммы-клипсы или клеммы-заклепки. Разместите части клеммы с двух сторон шины. Уложите кабель в подготовленный паз. Зачистите концы кабеля от изоляции на 1 см, поместите их внутрь клеммы. Надежно зафиксируйте ее плоскогубцами. Заизолируйте место соединения. Повторите для каждого из элементов.

Установка терморегулятора

Укладка пленочного теплого пола под ламинат почти завершена. Осталось подключить систему к терморегулятору. Внимательно изучите схему, подключите фазу и ноль по инструкции. Уберите провода в канал, закрепите терморегулятор на поверхности стены. Проверьте соединения и проведите пробный запуск системы.

Плюсы и минусы инфракрасного пола

Укладка инфракрасного теплого пола под ламинат позволяет наладить теплообмен в помещении. В комнатах с радиаторным отоплением теплый воздух поднимается наверх. Напольное покрытие остается холодным, а из-за циркуляции воздуха появляются сквозняки. После монтажа системы прогрев комнаты становится равномерным.

Инфракрасное излучение не пересушивает воздух. Теплый пол не выделяет вредных веществ, он безопасен для детей и аллергиков. Можно подключить пол к системе «Умный дом» и управлять его работой дистанционно. После подачи электричества покрытие быстро нагревается до нужной температуры.

Цена инфракрасного теплого пола под ламинат начинается от 200 гривен за квадратный метр. Чтобы максимально уменьшить расход электроэнергии, выбирайте полы с высоким КПД (от 90%) и устанавливайте программируемый терморегулятор.

Рекомендации по монтажу

• Сделайте выделенную линию питания для монтажа пола. Встановіть автомат, защитное устройство и УЗО.
• Ламинат не должен нагреваться выше 40°С, иначе он будет деформироваться. Для укладки выбирайте пол с мощностью 150 Вт/кв. м.
• Перед укладкой ламината накройте элементы полиэтиленовой пленкой, чтобы защитить их от влаги. Подойдет пленка с толщиной 200 микрон.
• Некоторые виды покрытия не выдерживают нагрева. Выбирайте ламинат, совместимый с нагревательными системами.

Подведем итоги

Монтаж инфракрасного теплого пола под ламинат улучшает микроклимат в комнате. Укладку покрытия можно провести самостоятельно. Не торопитесь и действуйте по инструкции, чтобы правильно уложить и подключить инфракрасный пол.

Плёночный тёплый пол под ламинат

Покрытие пола из ламинированных панелей стремительно набирает популярность среди хозяев жилья. Оно красиво практично, цены на него отличаются доступностью даже для семей с не слишком высоким уровнем дохода. Достоверная, практически неотличимая имитация натуральной древесины привносит в интерьер помещения дополнительные нотки комфорта и уюта. Однако до природной теплоты дерева композитным материалам все же еще очень далеко. Не беда – есть эффективное решение подобной проблемы – плёночный тёплый пол под ламинат.

Плёночный тёплый пол под ламинат

Из всех видов теплых полов именно инфракрасный пленочный в этих условиях будет оптимальным – он как будто специально создан для укладки под ламинированное покрытие. Если присовокупить сравнительную простоту его монтажа, то сомневаться не стоит – смело выбирайте этот вариант.

Содержание

1. Инфракрасный теплый  пол – принцип работы и основные достоинства
2. Комплект инфракрасного теплого  пола
3. Правильно составленная схема – залог успешной работы
4. Подготовка поверхности для монтажа инфракрасного пола
5. Укладка и коммутация пленочных  инфракрасных излучателей
6. Подключение к терморегулятору и особенности пуска системы обогрева
7. Видео: мастер-класс по укладке инфракрасной пленки под ламинат

Инфракрасный теплый пол – принцип работы и основные достоинства

Итак, что же из себя представляет пленочный инфракрасный пол, и почему именно он является оптимальным для ламинированного покрытия?

Большинство существующих систем отопления основаны на принципе прямого теплообмена. Так, например, привычные всем батареи передают тепловую энергию воздуху, который в процессе естественной или принудительной конвенции распространяет ее по помещению. Инфракрасное тепловое излучение в этом случае сводится к минимуму.

Нечто аналогичное происходит и в водяных или электрических системах «тёплого пола». Отличие только в том, что нагревается не радиатор, а толща стяжки, в которой расположены трубы или греющий кабель. От нее тепло передается настеленному покрытию, и лишь потом от его поверхности идет обогрев воздуха в помещении.

Подобная система обладает большой инертностью – много энергоресурсов затрачивается на предварительный прогрев пола, правда, и остывание происходит также не мгновенно, а в течение определенного времени, что обуславливает достаточную экономичность такого принципа отопления.

Пленочные инфракрасные обогреватели работают по совершенно иному принципу. Между двух плотных прозрачных полиэстерных слоев расположены параллельные полосы из специальной карбоновой пасты.   Каждая из таких полосок с обеих сторон подключена с токопроводящей медной шине, на которую подаётся сетевое напряжение питания. При прохождении через такой элемент переменного тока он, не особо нагреваясь сам по себе, создает поток инфракрасного излучения, достаточно «жесткого», с длиной волны порядка 5 ÷ 20 мкм. Этот поток лучевой энергии способен нагревать любые поверхности или предметы на своем пути. Таким образом, расходуемая энергия не затрачивается на процесс передачи тепла на определенное расстояние. Чтобы было понятней, можно привести классический пример – точно так же действуют инфракрасные солнечные лучи, нагревая все, на что они попадают.

Подобная методика обогрева уже достаточно давно используется для навесных, потолочных, настенных приборов, и полностью доказала свою высочайшую эффективность. Научились ее размещать и под напольное покрытие, освоив выпуск экономичных и действенных плёночных теплых полов.

• Общая толщина пленки – всего порядка 0,5 мм, то есть ее легко убрать под любое покрытие. В отличие от водяных или электрических полов, такая система абсолютно не требует трудоемких работ по заливке стяжек и обустройства мощного термоизолирующего слоя. Помимо этого, такая система обогрева не приведет в существенному поднятию уровня пола, что бывает решающим фактором в условиях городских квартир.
• Еще одно явное преимущество – равномерность нагрева поверхности пола. Известно, что ламинат в вопросах перепада температур часто выказывает определенную «капризность» – иногда он может прореагировать на это расхождением швов или даже вспучиванием поверхности. С инфракрасным полом эта вероятность практически нулевая – максимальный нагрев пленочных элементов (даже при вышедшем из строя терморегуляторе) никогда не бывает выше 40 ºС, а это для пола из ламинированных панелей абсолютно некритично.
• В условиях многоэтажного дома стяжку бывает невозможно залить и из соображений утяжеления перекрытия. С пленочным инфракрасным полом подобных проблем нет в принципе.
• Инфракрасные лучи нагревают не только поверхность ламината, но, проходя через него, передают тепло и другим предметам, и поверхностям в помещении, что создает максимально комфортный микроклимат.
• Важно, что передача энергии начинается практически мгновенно – можно вечером, по приходу домой, быстро и без особо больших энергозатрат довести температуру воздуха в помещении до требуемого уровня. Мало того, электронная система управления инфракрасными полами легко интегрируется в набирающие в настоящее время популярность системы «умного дома» – можно заранее запрограммировать, прогрев жилья по нужному графику или даже включить его дистанционно через сеть интернет или посредством мобильной связи.
• Инфракрасные полы не сушат воздух в помещении, и, по утверждениям некоторых исследователей, даже создают определенный ионизационный фон, особенно полезный для людей, страдающих хроническими заболеваниями органов дыхания.

Комплект инфракрасного теплого пола

В продажу системы пленочных теплых полов поступают в практически полном необходимом комплекте:

Стандартный комплект пленочного инфракрасного пола

• Сами пленочные нагревательные элементы. Они производятся обычно стандартной шириной покрытия 500 или 1000 мм. Длина может быть разной (не рекомендуется превышать 8 метров). Полотно может нарезаться в нужный размер, но только строго по отмеченным на поверхности полосам с пиктографическим изображением ножниц (обычно они расположены с шагом 25 см). Дело в том, что именно на этих участках расположены контактные посеребренные площадки для подключения клемм с кабелями питания.
• Сами клеммы также обязательно входят в комплект поставки. В наборе может быть и необходимое количество кабеля. Обязательно следует обратить внимание на наличие специальных изоляционным материалов – битумной ленты.
•  В комплекте должен быть термодатчик с кабелем – именно на него возлагается задача контроля уровня нагрева.
• Наконец, покупатель может выбрать один из видов блока управления – терморегулятора. Они бывают с электромеханическим или полностью электронным регулированием, могут различаться по дизайну, системе индикации, но, как правило, все имеют одинаковую систему подключения к сети питания, к нагревательным элементам и термодатчику.

При выборе модели плёночного теплого пола именно для ламинированной поверхности следует обратить особое внимание на его удельную мощность. Обычные стандарты – 150 или 220 Вт/м², реже встречается 440 Вт/м². Больше 150 Вт в нашем случае не требуется – такая мощность приводит к нагреву поверхности пленки до 40 ºС, а больший уровень температур для ламинированной доски противопоказан.

Для укладки пола необходимо приобрести, кроме того, необходимое количество подложки толщиной не менее 3 мм. Лучше, если одна сторона к у нее будет фольгированной – она отразит инфракрасное излучение от бетонного основания, сфокусировав его в нужном направлении – вверх. Однако, при этом необходимо учесть, что поверхность подложки не должна быть токопроводящей. Для соединения полотен подложки потребуется специальный скотч.

Правильно составленная схема – залог успешной работы

Прежде, чем браться за работу, а по большому счету – даже прежде, чем приобретать комплект инфракрасного пленочного «теплого пола», необходимо до мелочей продумать план монтажа нагревательных элементов, их подключения к устройству управления и коммутацию с источником переменного тока. Какие базовые принципы учитываются при составлении подобной графической схемы:

• Поверхность пола никогда не закрывается пленочными элементами полностью, всплошную. Они не размещаются в местах, где планируется стационарная установка мебели. Закрытое пространство приводит к нарушению нормального теплообмена с поверхности ламинированного покрытия. Мало того, что подобный перегрев может вызвать деформации деталей мебели или самого ламината – снижается и срок службы самих пленочных элементов, повышается абсолютно не нужный расход электроэнергии.
• По тем же соображениям такое покрытие должно быть на определённом безопасном расстоянии от стен помещения, и обязательно – от стационарных приборов отопления – радиаторов или труб с теплоносителем. По существующим правилам требуется отступ не менее 250–300 мм.

Пленочные элементы выгоднее располагать вдоль помещения – меньше будет контактных соединений

• Рулоны пленочных обогревателей должны быть при раскатывании ориентированы вдоль длинной стороны помещения – это позволит минимизировать количество контактных соединений.
• Уже упоминалось, что резку инфракрасной пленки проводить исключительно в разрешенных для этого местах – они отмечены графически.

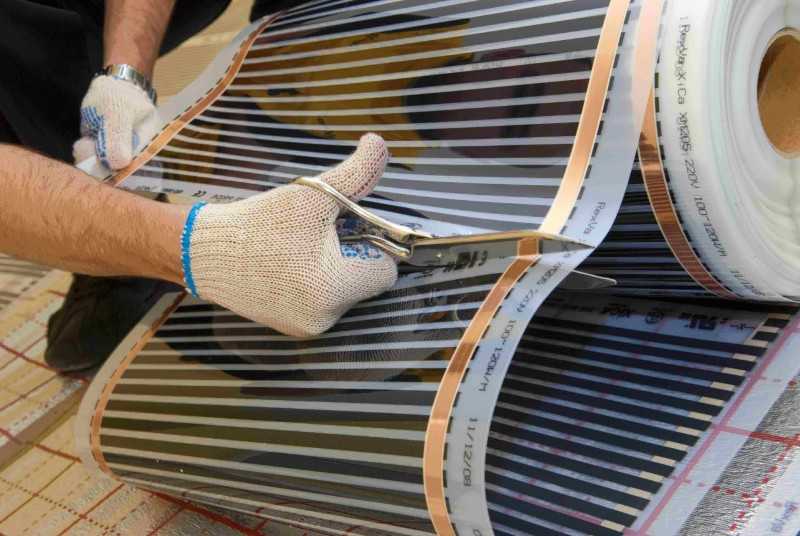

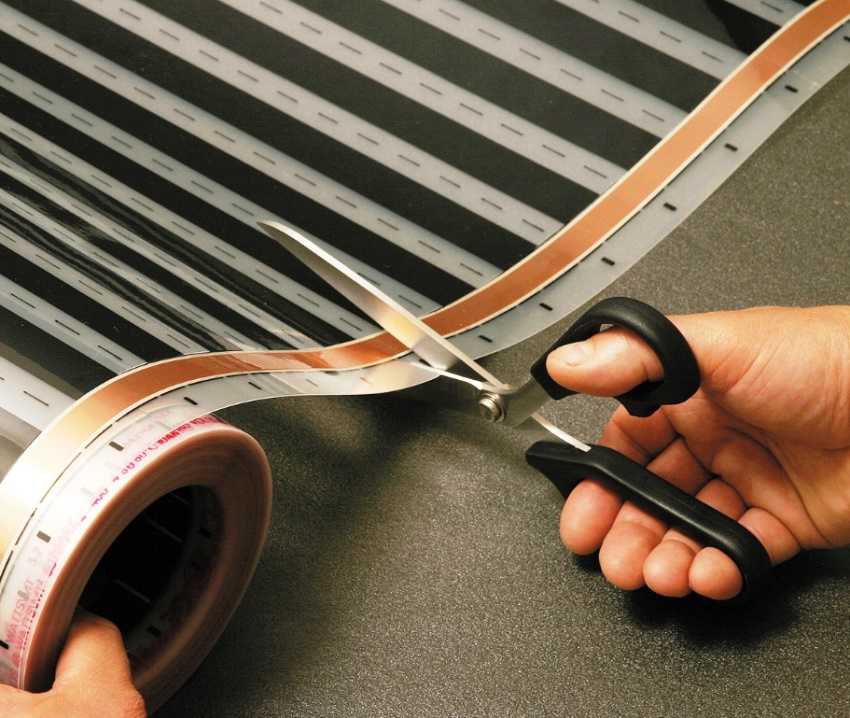

Резка пленки допускается только по специально обозначенным линиям

• Интервал между соседними листами инфракрасной пленки должно быть порядка 50 мм. Категорически запрещены нахлесты одного нагревательного элемента на другой.
• Для полноценного прогрева помещения обычно считается достаточным покрыть нагревательными пленочными элементами до 60 – 70 % площади пола. Можно предусмотреть и «зоны повышенного комфорта» – в традиционных местах детских игр или отдыха взрослых.

Особое внимание уделяется кабельной коммутации системы инфракрасного пола.

• В первую очередь, должно быть предусмотрено оптимальное место для установки управляющего блока – терморегулятора. Его необходимо размещать на высоте не менее 500 мм от пола. Конкретное место выбирают с учетом наиболее удобного подведения кабеля питания 220 В и всех проводов от плёночных элементов.
• Суммарная мощность «теплого пола» может быть достаточно высокой, поэтому нельзя его подключать напрямую в обычную бытовую розетку. Лучше заранее предусмотреть прокладку выделенной линии питания соответствующего сечения с установкой отдельного автомата.  Еще лучше, если в целях повышения безопасности в схему будет включено защитное устройство УЗО.
• Большинство моделей терморегуляторов рассчитаны на установку в стене в стандартное розеточное гнездо. Для подведения кабельной части можно проделать к поверхности пола штроб порядка 20 × 20 мм, так, чтобы уложить в него гофротрубу Ø 16 мм, в которую будут убраны провода. Другим вариантом может быть укреплённый на поверхности стены декоративный пластмассовый короб (кабель-канал).

И фаза, и “ноль” заведены с одной стороны пленочного элемента

• При планировании прокладки проводов на поверхности пола учитывают, что они не должны пересекаться. Схема подключения может быть разной. Чаще всего прибегают к соединению кабелей с одной стороны пленочных элементов (как на приведенной схеме)

Вариант, когда контакты подключены с противоположных сторон пленочных обогревателей

• Однако, бывают ситуации (например, сложная конфигурация помещения), когда выгоднее фазный и нулевой провод подключить к полосам с противоположных сторон комнаты. Этот подход требует особой внимательности, чтобы не коммутировать на одну медную шину оба контакта – короткое замыкание будет обеспечено!
• Предусматривается на схеме место расположения термодатчика. Он должен быть размещен по центру ширины плёночного элемента, на расстоянии не менее 500 мм от стены. Оптимальным решением будет его монтаж в самом холодном месте комнаты, но эта возможность может быть ограничена длиной штатного кабеля термодатчика – наращивать провод нельзя.

После составления схемы будет наглядно видно требуемое количество материала – можно приобретать комплект и приступать к дальнейшей работе.

Подготовка поверхности для монтажа инфракрасного пола

Поскольку тема публикации – монтаж инфракрасных пленочный элементов под ламинат, то предполагается, что базовое основание пола полностью готово к настилу ламинированных панелей – оно ровное, отремонтированное, прогрунтованное.

• Первым этапом в этом случае можно считать тщательную очистку основы от даже мельчайших твёрдых фрагментов мусора и от пыли – чтобы исключить повреждение подложки и пленочных элементов снизу.
• Следующий шаг – вся поверхность пола (не только та, где планируется установка обогревательных элементов, а помещение целиком) застилается подложкой. Фольгированная ее часть должна быть снаружи. Листы укладываются встык, фиксируются к основанию пола двухсторонним скотчем. Между собой полосы подложки скрепляются специальным скотчем, также имеющим верхнюю фольгированную отражающую поверхность.

Укладка фольгированной подложки

• Толщина подложки имеет очень важное значение. Дело в том, что в ней будут прорезаться пазы для укладки в них кабелей, клеммных соединений, мест изоляции контактов, термодатчика. Все эти элементы электроцепи не должны ни вызывать поднятия самого пленочного покрытия, ни, тем более, служить помехой при укладке ламинированных панелей.

Укладка и коммутация пленочных инфракрасных излучателей

При укладке пленочных инфракрасных элементов составленная схема всегда должна быть «перед глазами».

Все работы проводятся очень аккуратно. Нельзя допускать при раскрое пленки, ее укладке или при настиле финишного покрытия нарушения целостности элементов. Если по каким-либо причинам случился разрыв или порез на токоведущей части или на излучающей карбоновой полосе, та такой фрагмент пленки подлежит выбраковке и обязательной замене.

• Укладка пленочных элементов производится таким образом, чтобы блестящая сторона медных шин оказалась снизу. К подложке пленку можно зафиксировать обычным скотчем.
• После укладки пленочных элементов следует сразу же провести изолирование мест разреза токоведущих шин, которые не будут использоваться в дальнейшем при коммутации кабелей. Применяют для этого входящую в комплект поставки битумную ленту.

Изолирование мест разреза токопроводящих шин

Она наклеивается таким образом, чтобы надежно защитить контакт и сверху, и снизу, плотно обжимается для полной герметизации.

• Перед укладкой полотна, под которым планируется установка термодатчика, в подложке вырезается паз для него и канал для укладки кабеля. Сам корпус датчика должен располагаться на черной карбоновой излучающей полосе, примерно по центру полотна. Его следует надежно зафиксировать в этом месте той же изоляционной битумной лентой.

Термодатчик должен устанавливаться по центру излучающей полоски

После укладки датчика и вывода его кабеля к терморегулятору, пленочный элемент укладывают и фиксируют на поверхности пола.

• Следующий шаг – установка клемм в местах подключения пленочных элементов к электрической цепи. Большинство моделей инфракрасных полов оснащены клеммами клипсового типа.

Клеммы – клипсы должны быть в комплекте пола

Верхняя пластина клипсы вводится в специальный контактный разрез, так, чтобы второй лепесток оказался снизу пленки.

Установка клеммы клипсового типа

Затем аккуратно, но максимально плотно клипсы обжимаются плоскогубцами, чем обеспечивается их надежный контакт с посеребрённой площадкой медной шины.

Могут использоваться и другие клеммные соединения или даже пайка контактов

• Некоторые виды пленочных полов имеют иную систему клеммного соединения, например, по типу заклепки – это оговаривается в инструкции по монтажу с описанием приемов крепления контакта.

Обжим клеммы со вставленным проводом

• Очередной этап – укладка кабелей, в строгом соответствии с вычерченной схемой. Зачищенные от изоляции концы проводов (порядка 10 мм) вставляют в уже соединенную с пленочным элементом клемму, которую обжимают плоскогубцами.
• Далее, следует очень тщательная изоляция все контактных групп.

Клемма полностью установлена – требуется ее заизолировать

Полоски битумной ленты наклеиваются и сверху, и снизу пленочного элемента, так, чтобы надежно закрыть все металлические части. После обжатия должна получиться полностью герметичная «капсула», исключающая любую вероятность попадания на клеммный узел влаги.

Порядок изолирования клеммных узлов

• После коммутации кабеля и заизолированные клеммы укладываются в проделанные для них в подложке пазы и фиксируются в них клейкой лентой.

Подключение к терморегулятору и особенности пуска системы обогрева

• По завершении этапа укладки, все провода должны сойтись в одном месте – у терморегулятора. Следует учесть важный момент– если к одному прибору управления подключается несколько участков «теплого пола», то недопустимы никакие скрутки проводов. В этом случае нужно прибегнуть к установке сертифицированных клеммных соединений.

Подключение кабелей к клеммам терморегулятора

• Производится подключение проводов к разъемам блока управления (терморегулятора) в строгом соответствии с указанной в технической документации схемой. На ней обязательно отмечаются места подключения напряжения питания ( L и N – фаза и ноль), заземления, нагрузки – т.е. самих обогревательных элементов (обычно в этом месте, вместе с пиктограммой резистора, указывается максимальная величина нагрузки в ваттах или амперах), и термодатчика («sensor»). После коммутации проводов они убираются в предусмотренный для этого канал, а сам терморегулятор крепится на свое штатное место.

Так может выглядеть установленный на стену терморегулятор

• После еще одной тщательной проверки всех соединений можно провести пробный пуск системы. Если все работает нормально, она вновь отключается от питания, и теперь предстоит монтаж ламинированного покрытия.
• Чтобы повысить безопасность плёночных обогревателей, дополнительно защитить их от повреждений при укладке ламинированных панелей, исключить вероятность попадания на них влаги в случае разлива по полу большого количества воды, рекомендуют настелить еще один слой. В этих целях используют полиэтиленовую пленку толщиной порядка 200 мкм – она не станет препятствием для прохождения лучей инфракрасного излучения. Полотна пленки расстилаются с перекрытием на 150–200 мм, и образовавшиеся нахлесты герметизируются скотчем.

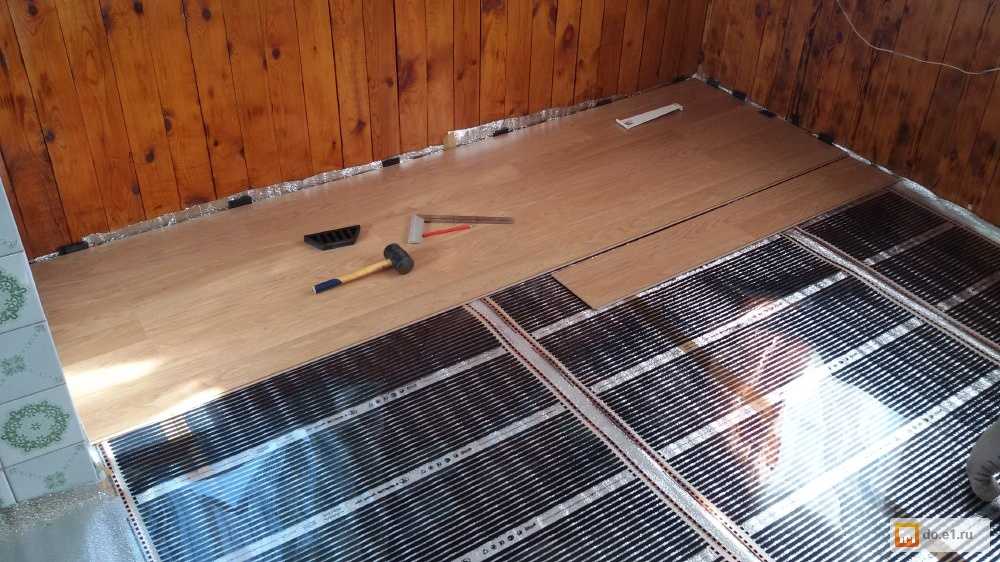

При монтаже ламинированных панелей поверх инфракрасного теплого пола следует проявлять особую аккуратность

• Монтаж ламината по установленному инфракрасному плёночному теплому полу в принципе, ничем не отличается от обычной технологии укладки – в соответствии с рекомендациями по конкретной модели панелей. Основные приемы укладки ламинированного покрытия подробно изложены в других публикациях портала.

После завершения работ по настилу ламинированного покрытия можно будет включить систему инфракрасного подогрева. Однако, и здесь следует проявить определенную осторожность – чтобы ламинат лучше адаптировался к этим условиям, разумнее будет не запускать подогрев сразу на полную мощность. Лучше первоначально задать значение порядка 15 – 20 ºС, а затем, прибавляя ежедневно по 5º, вывести систему на расчетный эксплуатационный уровень. Это, кроме того, даст возможность экспериментально выявить наиболее оптимальный режим работы «теплого пола».

Видео: мастер-класс по укладке инфракрасной пленки под ламинат

Монтаж карбоновой нагревательной пленки своими руками – советы и рекомендации

Опубликовано 31. 1. 2021

Установка системы отопления с использованием углеродных нагревательных пленок проста, понятна и быстра. С этим справится любой более опытный мастер на все руки, электрик должен справиться с установкой без единой проблемы. В этой статье мы поделимся с вами нашим опытом в виде советов и рекомендаций по установке нагревательной пленки, чтобы ваша установка была максимально простой.

Система обогрева LARX CARBON-FILM.COM имеет ряд неоспоримых преимуществ. Не требующая технического обслуживания и экономичная эксплуатация, низкие требования к занимаемой площади, точная регулировка и, что не менее важно, большой выбор напольных покрытий, под которые можно установить этот способ обогрева. Подходит для полов во всем здании, будь то гостиная, ванная комната, кухня или гараж .

Существует два способа размещения углеродной нагревательной пленки в конструкции пола. Толщина пленки электрообогрева составляет около 0,5 мм, поэтому они очень тонкие и незначительны на общей высоте пола. Если у нас есть жилая комната с планируемым ламинатом, винилом и т. д. (фальцевый пол), то можно установить карбоновую нагревательную пленку непосредственно под верхний проступной слой пола. Таким образом, нагрев будет быстро реагировать на изменения температуры и будет иметь быстрый запуск. При размещении нагревательной пленки непосредственно под фальцевым напольным покрытием (= сухой способ укладки) теплый пол.

В случае реализации отличных от фальцевых напольных покрытий, таких как плитка, клееный винил или шпатель, использование углеродной нагревательной пленки непосредственно под напольным покрытием невозможно, поскольку ничего нельзя приклеивать непосредственно к углеродной нагревательной пленке. Решение – установка нагревательной пленки под системные половые доски или слой стяжки – бетонной или ангидридной. Тогда отопление будет работать в так называемом полунакопительном режиме. Таким образом, нагревательная пленка будет греть не только непосредственно в помещение через напольное покрытие, но и через слой стяжки или доски. Таким образом, общая реакция на изменение требуемой температуры и запуск системы отопления будут немного медленнее, чем при прямом использовании отопления, но тепло будет оставаться «аккумулированным» в полу даже после отключения отопления. Этот вариант является наиболее используемым, универсальным, более прочным, поэтому подходит для девелоперских проектов.

Видео с советами и рекомендациями по установке

Перед установкой

Покупка материалов

На нашем сайте вы найдете все 3 вида нашей углеродной нагревательной пленки для покупки, включая все необходимые монтажные материалы, такие как провода, соединители, изоляционная бутиловая лента или обжимные клещи для соединителей. Наша интерактивная форма рассчитает, сколько другого монтажного материала вам понадобится при вводе необходимого количества углеродной нагревательной пленки. Поэтому при установке не должно быть ни малейшей проблемы с тем, что вы что-то упустите.

Размещение нагревательной пленки

Перед самой установкой хорошо проверить размеры помещения и подготовить план укладки. Основные виды и советы по плану укладки нагревательных пленок:

• Отдельные полосы нагревательной фольги распределяются с минимальным зазором между ними.
• Мы стараемся спроектировать расположение полос так, чтобы у нас был максимально короткий и простой путь соединительных проводов и в то же время как можно меньше полос/разъемов.
• Отдельные полосы угольной нагревательной фольги не должны перекрываться, нагревательная фольга не должна обрезаться под наклоном.
• Желательно оставлять зазор не менее 10 см по периметру вокруг стен.
• Нагревательные пленки не размещаются под встроенной мебелью, кухонным гарнитуром и сантехникой.
• Углеродные нагревательные пленки нельзя устанавливать непосредственно под душевой кабиной.
• Отопительные контуры обычно разделяются по отдельным помещениям. Если расчетная мощность нагревательных пластин больше 16 А, нагревательные пленки в помещении должны быть разделены на несколько цепей с помощью вспомогательных цепей и контакторного управления.

Если вы не уверены в идеальном размещении отопительных пленок в помещениях, разделении на отопительные контуры и т.п., вы можете воспользоваться нашими услугами в виде подготовки полной проектной документации , включая расчеты теплопотерь вашего здания , технический отчет, готовность к строительству и план укладки нагревательных пленок. по которому вы устанавливаете систему отопления самостоятельно.

Во время установки

Базовый слой

Перед укладкой базовый слой должен быть очищен от неровностей и загрязнений. Базовый слой должен быть ровным. Всегда необходимо соответствующим образом прикреплять углеродную нагревательную фольгу к основному слою, чтобы она не смещалась/не перекрывалась.

Разъемы и кабели

Для установки системы обогрева LARX CARBON-FILM.COM необходимо использовать только наши провода LARX. Это специальные кабели, предназначенные непосредственно для монтажа углеродных нагревательных пленок. Изготовлены из луженой меди, имеют двойную электрическую изоляцию и устойчивы к высоким температурам. Другие кабели или провода не подходят для установки системы обогрева LARX CARBON-FILM.COM.

Мы рекомендуем использовать наши обжимные клещи для обжима соединителей. Хотя разъем можно сжать, например, пассатижами, это также может повредить углеродную нагревательную пленку. Обжимные клещи обжимают разъем по всей поверхности ровно с усилием, необходимым для идеального контакта, а также облегчают и ускоряют весь процесс монтажа.

Качественная обжимка разъемов, проводов и нагревательной пленки и их изоляция – важнейшая часть всего процесса монтажа карбоновой нагревательной пленки.

Полиэтиленовая пленка

Сразу после соединения и изоляции разъемов угольная нагревательная пленка должна быть покрыта по всей поверхности защитно-изолирующей полиуретановой пленкой с минимальной толщиной 0,2 мм и минимальным нахлестом 10 см. Отдельные полоски полиэтиленовой пленки необходимо точно склеить лентой, чтобы получилась одна большая площадь. Полиэтиленовая пленка на нагревательной пленке выполняет роль как механической защиты, так и изоляции от влаги. При укладке нагревательной пленки под стяжку полиэтиленовая пленка не играет роли разделительного слоя. Таким образом, разделительный слой для заливки стяжки должен быть образован путем укладки второго слоя полиэтиленовой пленки и приклеивания ее к герметизирующей ленте вокруг стен помещения, создавая так называемую «ванну».

После установки

Сразу после установки нагревательных пленок и покрытия их полиэтиленовой пленкой проверяется подключение и работоспособность системы обогрева. Эта проверка состоит из двух этапов – измерение сопротивления контура нагрева и проверка нагрева.

Проверка системы отопления

Тестовый нагрев сразу после установки можно выполнить, подключив контур нагрева к источнику питания. Для определения функциональности нагрева можно использовать бесконтактный термометр или тепловизор, или нагревать фольгу до тех пор, пока не почувствуется разница. Рекомендуем проверить правильность работы всех полос нагревательной пленки в помещении.

Измерение сопротивления

Измерение сопротивления является самым простым и в то же время самым быстрым способом проверки правильности подключения и функционирования угольной нагревательной пленки. Замеряем мультиметром электрическое сопротивление на питающих проводах всей цепи отопления. Правильное значение (с отклонением +-15%) можно рассчитать по формуле:

• электрическое сопротивление нагревательного контура = (напряжение) ² / (установленная поверхность нагревательной пленки * мощность нагревательной пленки)

Углеродный нагревательный элемент

Нагревательные пленки управляются по принципу 0/1, т. е. они либо нагревают, либо не нагревают . Следовательно, ими можно управлять с помощью контакторов, а регулирование изменением напряжения излишне сложно. Важной частью любой системы теплого пола является термостат с датчиком температуры пола. По стандарту температура пола не должна превышать 29°С в жилых помещениях (33°С в ванных комнатах), поэтому важно использовать термостат с внутренним (по которому мы регулируем температуру в помещении) и внешним (по которому мы контролируем температуру пола) датчик температуры. Более подробную информацию о регулировании нагревательных пленок можно найти в этой статье.

Вы находитесь в процессе выбора системы отопления для своего дома? Мы будем рады подготовить для вас необязывающее ценовое предложение. Не стесняйтесь и отправьте нам свой проект через контактная форма и вместе мы найдем подходящее решение.

как укладывать на деревянный и бетонный пол

Конструкция полов с подогревом имеет свои особенности, с учетом которых их можно устанавливать не в каждом помещении. Специалисты не советуют дополнительно утеплять полы из массивной доски и натурального паркета, а вот теплый пол под ламинат может стать современным и более выгодным решением. Монтаж такого материала требует особых навыков и отличается своими нюансами, о которых стоит узнать заранее, особенно тем, кто планирует делать ремонт дома самостоятельно.

Content

1. Is it possible to lay a warm floor under a laminate
2. Surface preparation
3. Wooden base
4. Concrete base
5. Warm underlay
6. Installation technology
7. Varieties of underfloor heating
8. Infrared
9. Electric
10. Вода
11. Использование термостата

Можно ли укладывать теплый пол под ламинат

При выборе системы теплого пола нужно учитывать свойства ламината

Даже самые современные утеплители не способны сделать ламинат более приятным и теплым на ощупь. Его поверхность сделана не из дерева, это плотный слой смолы, препятствующий преждевременному износу и истиранию. Поскольку он остается прохладным даже в жаркое время года, рекомендуется установить под ним теплую основу, чтобы улучшить естественные свойства этого практичного материала.

Укладка теплых полов под ламинат требует особого внимания, так как этот материал совместим не со всеми системами отопления. Это строительный материал с высоким содержанием древесины и в некоторой степени обладает ее свойствами: впитывает влагу и разбухает от ее избытка, дает усадку или деформируется при повышении температуры. Высокий процент смол в его составе смягчает негативные свойства дерева, однако выбирать его следует особенно тщательно перед укладкой на теплый субстрат.

Подготовка поверхности

Перед укладкой электрического или стандартного теплого пола под ламинат стоит оценить степень износа старого покрытия. Если он не способен выполнять свои функции, его демонтируют; в приемлемом состоянии достаточно будет тщательно очистить его от грязи и пыли. Также стоит учитывать допустимые нормы перепада высот, которые должны соответствовать высоте пленки, равной 3 мм, чтобы не ошибиться, можно воспользоваться уровнем.

Места в помещении, где будет стоять техника или мебель, можно не утеплять, но при желании покрытие делают утепленным по всему периметру. Мощность всегда зависит от площади отапливаемого помещения, чем она больше, тем ниже уровень ее потребления. При выборе подходящего типа расчеты проводятся самостоятельно или с помощью специалиста, который сможет рассчитать оптимальный уровень и подобрать нужный вариант термостата.

Ламинат необходимо уложить на ровную поверхность, если есть неровности, их устраняют, а затем просушивают пылесосом. После этих мероприятий можно приступать к монтажу любого вида покрытия.

Деревянное основание

Деревянные и дощатые полы менее проблематичны, чем бетонная стяжка. Старые доски в домах советской постройки следует снимать перед прокладкой системы отопления, если они не соответствуют нормам эксплуатации. Деревянное основание можно установить за несколько дней, а не две недели, которые необходимо выделить при монтаже бетона. После такой замены новый пол будет идеально ровным без различных негативных последствий излишней экономии.

Бетонное основание

Бетонная стяжка считается более надежной, чем деревянная, поэтому на такое основание устанавливается большинство систем отопления. Бетон позволяет сделать теплый пол максимально прочным и надежным; данный вид стяжки применяется в новых и вторичных многоэтажках, а также в ряде частных строений. Из минусов стоит отметить дополнительное время при монтаже – бетон застывает в нужном положении не менее двух недель.

Деревянное основание Бетонное основание

Теплая подложка

Теплоотражающий теплый пол

Теплый пол должен быть надежно защищен от влаги и других воздействий, поэтому перед укладкой ламината на основание необходимо положить специальную пленочную подложку по стандартной технологии . Наилучший выбор – гидроизоляционный и теплоизоляционный слой, предназначенный для предотвращения потерь от нисходящего излучения, что позволяет значительно снизить энергопотребление и повысить эффективность всей системы.

Можно использовать любой тип изоляции, но лучше всего для ламината подойдет вспененный материал толщиной не менее 3 мм. Он может быть светоотражающим или пробковым, его эффективность не снижается в зависимости от вида, но при устройстве полов важно учитывать толщину такого материала. Самый популярный вариант из лавсана, он более надежен, чем фольгированное покрытие, которое не подходит для инфракрасных полов.

Потери тепла можно уменьшить, проклеив стыки на подложках клейкой лентой со специальным металлическим напылением. Эта деталь будет полезна всем, кто планирует установить дома теплые полы.

Технология монтажа

Торт теплого пола под ламинат

На начальном этапе проводятся подготовительные работы, помещение полностью освобождается, из него выносится мебель и другие предметы. Старый материал при необходимости удаляется или просто выравнивается, деревянное основание заменяется бетонной стяжкой или оставляется, если это разрешено нормами безопасности, типом здания и конкретным помещением.

Стоит заранее решить, какой пол постелить в помещении, это может быть инфракрасный или водяной. Комплект теплоизоляции под электропокрытие под ламинат выбирают на основе светоотражающих или фольгированных материалов, готовят его с учетом размеров помещения и укладывают изнаночной стороной вверх, соединяя полосы стандартной ленточной лентой. Инфракрасную пленку укладывают на всю поверхность полностью или частично, отступая от стен на 10 см от м. Он не должен перекрываться.

Подключение терморегулятора требует особого внимания и осуществляется согласно инструкции:

1. Выберите удобное место для подключения, которое должно располагаться вблизи электропроводки.
2. Провода укладываются параллельно пленке и фиксируются плоскогубцами в местах расположения медных жилок пленки.
3. Все соединения должны пройти процедуру изоляции; для надежности концы медных жил залиты силиконовым герметиком.
4. Терморегулятор подключается внутри или снаружи, в первом случае делается углубление в стене, во втором на стену вешается специальный пластиковый бокс.
5. Термостат подключен и активирован, далее нужно подождать несколько минут и проверить сегменты в разных местах на степень нагрева.
6. Пленку заземляют с помощью скотча фольгированного типа, соединяя ее концы с проводом; для дополнительной защиты от повреждений можно использовать поливиниловую пленку.

В процессе работы важно соблюдать технику безопасности и учитывать нормы эксплуатации материалов. Это поможет предотвратить несчастные случаи и свести к минимуму их риск.

Разновидности теплых полов

Разновидности теплых полов

Не все системы теплых полов можно успешно комбинировать с ламинатом. Существует три типа покрытий, которые используются с этим материалом: электрические, инфракрасные или пленочные и на водной основе. Все варианты подходят для установки покрытия как в помещении, так и на балконе или веранде. Лучше всего отдавать предпочтение вариантам от известных фирм и брендов, выпускающих материалы с учетом особенностей ламината.

Инфракрасный

Инфракрасный пол основан на эффекте инфракрасного излучения и называется пленочным, так как выглядит как тончайшая пленка, дополненная полосками материала, проводящего ток. Считается наиболее подходящим вариантом, поскольку для его монтажа не требуется использование клея и стяжки. Также ИК-вариант достаточно экономичен и идеально подходит для обогрева покрытий с низким уровнем теплопроводности. Такой пол безопасен для здоровья и не вредит ламинату, поддерживая нагрев на определенном уровне.

Электрический

Этот тип считается самым популярным, но не подходит специально для ламината. При укладке пола под ламинат необходимо укладывать подложку, обладающую низкой теплоотдачей и еще больше снижающую эффективность обогрева. Для того, чтобы он равномерно прогрелся, нужно выждать не меньше часа, что требует много электроэнергии.

Вода

Крышка водяного типа устанавливается на основе скрытой внизу системы кабельных трубопроводов, подключенных к центральному отоплению.
