Как подключить и установить светодиодную ленту в машине

Благодаря тому, что светодиодные ленты экономичны и рассчитаны на рабочее напряжение в 12 вольт, они как нельзя лучше, подходят для создания неповторимого облика любому автомобилю. Мы постараемся подробно рассказать – как выбрать и как подключить светодиодную ленту в машине?

Содержание

1. Цвет и количество светодиодов
2. Защищенность от влаги и пыли.
3. Тип светодиодов в ленте
4. Места установки
5. Подключение автомобильных светодиодов
6. Как устанавливать led-ленту в фару
7. Устанавливаем светодиодную ленту на фару
8. Тюнинг фар Уаз Патриот
9. Видео — установка подсветки дверей

Цвет и количество светодиодов

Есть прямая зависимость яркости свечения ленты от того сколько светодиодов на ней расположено: 30, 60 на метр. Есть и сдвоенные – 240 штук на метр, но для оформления легковых авто они не применяются.

Цвета свечения также разнообразные, от однотонных (белых, синих, желтых, красных, зеленных), до многоцветных с RGB контроллером. Многоцветные смотрятся привлекательно за счет того что контроллер позволяет изменить не только цвет и яркость свечения, а даже порядок и частоту смены цветов.

Защищенность от влаги и пыли.

Немаловажным фактором при выборе является защищенность ленты от воздействия атмосферных осадков. Подобрать нужный тип помогает маркировка по параметру IP.

• IP20 – диоды без защиты. Можно применять только в салоне (багажнике) машины – на приборной панели или потолке.
• IP65 – маркировка для лент средней степени защиты. Применяется и снаружи и внутри авто.
• IP68 – самая надежная степень защищенности. Слой бесцветного силикона, надежно предохраняет от дождя и грязи. Подходит для наружного оформления днища авто.

Тип светодиодов в ленте

Под маркировкой скрывается тип и размер светодиода:

SMD — контакты к светодиодам впаяны в саму ленту. Предназначены для монтажа к различным поверхностям.

Цифрами указываются размеры самих светодиодов:

• 2,8 х 3,5 мм — для лент горизонтального свечения мощностью до 0,08 Вт.
• 1х3 мм – применяется в лентах бокового свечения мощностью до 0,08 Вт.
• 5х5 мм – в лампах с тремя кристаллами с высоким уровнем яркости. Самая высокая мощность 0,24 Вт.

Для установки светодиодной ленты в автомашину основным параметром для выбора является класс защиты IP. Самый распространенный – IP65. Но для установки в фары лучше отдать предпочтение лентам с высокой степенью защиты – IP68. А яркость свечения подбирается согласно ГОСТ Р 41.48-2004 и должна быть в пределах 400 – 800 кандел.

Места установки

Тюнинг машины – это относительно недорогой прием, чтобы её украсить. Светящимися лентами украшают колесные диски, фары, салон и пускают их под днищем. Привлекательно смотрится салон автомашины, в которой есть подсветка перед передними сиденьями, обрамление приборной панели или по краям потолочного покрытия.

Самый простой способ подключения подсветки — к прикуривателю. Если прикуривателя в машине нет – протянуть провод к плюсовой клемме аккумулятора. В некоторых случаях встречается подключение к клавише включения света на приборной панели. Главное условие – предусмотреть наличие предохранителя в электрической цепи.

Подключение автомобильных светодиодов

Процесс подключения достаточно прост. На лед-ленте есть контакты с обозначениями «V|R|G|B». К ним припаиваются провода для подключения. Одноцветные ленты подключить к бортовой системе достаточно просто – плюс запитывается к клемме аккумулятора со знаком «+».

Минус выводится или к кузову машины, или также подключается к аккумулятору к клемме «-«.

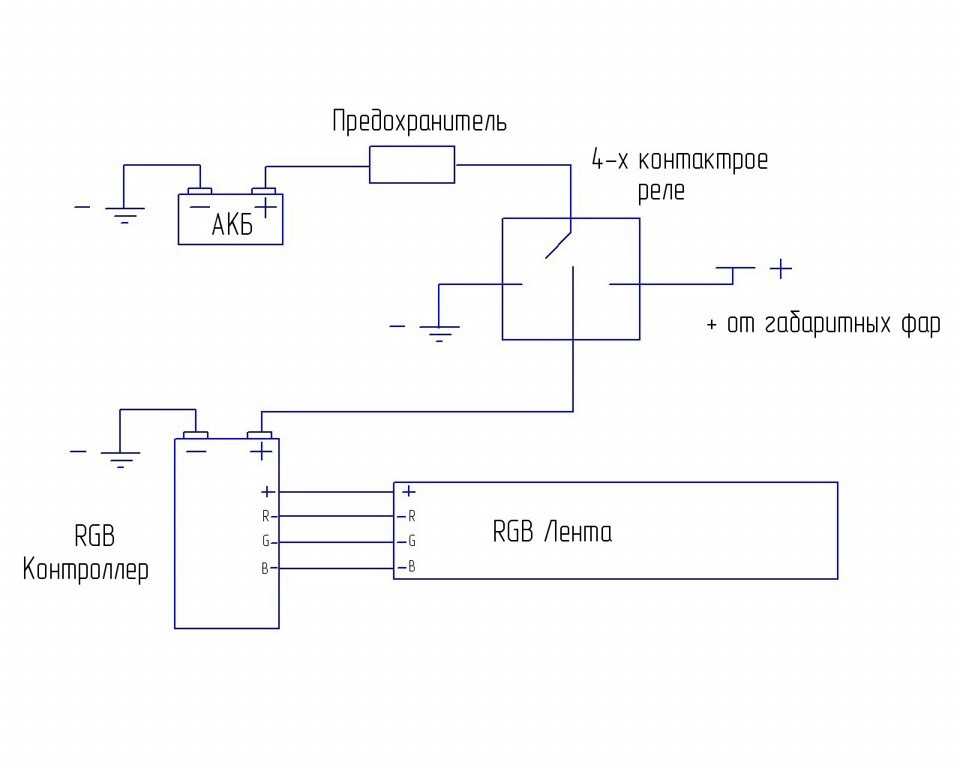

На схеме хорошо видно как установить элементы подсветки по кузову автомобиля:

Принцип подключения многоцветных (RGB) светодиодных лент тот же, но за одним исключением. В цепи присутствует контроллер, который отвечает за автоматическую смену режима цвета.

На выводе у RGB-ленты есть четыре провода с обозначениями, что позволяет правильно ее подключить:

• V – питание,
• R – красный,
• G – зеленый,
• B – синий.

Клеммы подключаются к соответствующим выводам на контроллере, с другой стороны которого, всё те же стандартные плюс и минус. Смена цветов может проходить, как в автоматическом режиме, так и с помощью дистанционного пульта управления.

Сама лента прокладывается по кузову автомобиля и крепится с помощью специальных пластиковых скоб или хомутов. Для установки непосредственно в фары на led-ленте есть клеящая основа, прикрытая защитной пленкой.

Как устанавливать led-ленту в фару

Рассмотрим, как подсоединить led-ленту в передних фарах. Первым делом необходимо снять ее с автомобиля. Процесс довольно кропотливый, так как может понадобиться снятие бампера и решетки радиатора. Но чаще всего фары крепятся так, чтобы их можно было снять без демонтажа лишних деталей автомобиля. Для этого:

1. Отсоединяются все провода, и фара отделяется от машины.
2. С фары снимается стекло. Чтобы легко демонтировать стекло, края фары лучше разогреть феном.
3. Лента закрепляется в фаре.
4. Провода вывести наружу для подключения или к аккумулятору, или к габаритным огням или к цепи сигналов-подворотников.
5. Стекло ставят обратно плотно на герметик. Нельзя допустить, чтобы оставались щели, через которые может попадать вода.
6. Фара устанавливается на место.

Устанавливаем светодиодную ленту на фару

Поверх фары желательно устанавливать специально предназначенную для этого светодиодную ленту, найти ее можно в специализированных автомобильных магазинах, выглядит она примерно так:

В данном случае фару с автомобиля можно и не снимать, поэтому процесс  установки ленты упрощается до минимума:

1. Выбирается влагозащищенная лента.
2. Подбирается место для крепления.
3. Снимается защитная основа с клеящейся стороны и лента приклеивается.
4. Даем клею прихватиться к стеклу.

На такое оформление уходит около 10 минут. Осталось только подключить провода, и дело сделано!

Конечно, придется мириться с недостатками:

• Такое оформление довольно неэстетичное.
• Зимой на наружных элементах скапливается снег и нарастает лед.
• Не украшают фару стекающая вода со светодиодной ленты.

Но есть и плюс. Если перегорит – ее не трудно будет снять и заменить на другую.

Тюнинг фар Уаз Патриот

Современные автомобили Ульяновского автомобильного завода, модели Патриот стали оснащать фарами с встроенной светодиодной подсветкой. А вот владельцы более ранних моделей уже обходятся только фарами с обычными галогенными лампами. Однако есть умельцы, которые научились встраивать светодиодную ленту в фару УАЗ Патриот, Давайте разберемся, как это сделать своими руками:

1. Найти все места крепления фары к кузову автомобиля и открутить.
2. Не пропустить крепление со стороны крыла. Для удобной работы вам понадобится светодиодная переноска.
3. Блок-фара снимается с автомобиля. Убираем аккуратно скобы крепления стекла к фаре. Не упустите момент, когда герметик станет податливым и пластичным. После этого сразу же снимите стекло с помощью отвёртки.
4. Отщелкнуть отверткой крепежные скобы.
5. Прогреть стекло по контуру фары, чтобы размягчился уплотнительный герметик. Аккуратней, от перегрева феном стекло может изменить форму.
6. Аккуратно отсоединить стекло с помощью плоской отвертки.
7. К диодной полосе припаять два провода разного цвета. Черный для минуса, красный для плюса. Все провода припаяны к светодиодной ленте.
8. Подключение светодиодов. Противоположные концы проводов припаять к патрону габаритных огней. Черный минус, красный плюс.
9. Лента приклеивается двусторонним скотчем. Общая картина.
10. Провода закрашиваются в серебристый цвет для малозаметности.
11. Стекло устанавливается обратно на герметик.

Так выглядит уже установленная led-подсветка в фару УАЗ ПАТРИОТ.

Видео — установка подсветки дверей

Видео подробно показывает к чему подключить ленту и пошаговый процесс установки светодиодной ленты на обшивке двери для автомобиля Kia Ceed. Есть принципиальная схема подключения.

Мы рассмотрели все вопросы, которые могут возникнуть при подключении светодиодной ленты. Теперь можно самостоятельно придать своему автомобилю неповторимый дизайн. А выбор варианта для тюнинга, зависит только от желания – лента устанавливается в любом месте автомобиля.

подключение неоновой подсветки автомобиля, необходимые инструменты для установки

Для светового
автотюнинга используются лед-полоски – это не противоречит ни законодательству,
ни принципу практичности, стойкости и долговечности изделия. Однако для этого необходимо
знать основные нюансы, способы и правила установки.

Рассмотрим, как грамотно
выбрать светодиодную ленту
по типу матрицы и классу защиты, какие материалы и инструменты понадобятся для
работы, как выглядит схема установки, как подключить ее в машине с помощью прикуривателя, через резистор,
посредством линейного и импульсного стабилизатора, а также какие
предосторожности нужно соблюдать в ходе ее монтажа.

Содержание

• 1 Выбираем ленту для машины
  • 1.1 Тип светодиодной матрицы
  • 1.2 Класс защиты
• 2 Материал и инструменты
• 3 Схема установки
• 4 Как подключить к прикуривателю
• 5 Через резистор
• 6 С помощью линейного стабилизатора
• 7 С импульсным стабилизатором
• 8 Меры предосторожности при монтаже
• 9 Основные выводы

Выбираем ленту для машины

Чтобы правильно
подключить светодиодную ленту в любой машине, необходимо выбирать ее, исходя из
двух главных критериев. Это тип матрицы и ее технические характеристики, а
также класс защиты от внешних факторов. Рассмотрим их более детально.

Тип светодиодной матрицы

Среди главных
параметров, характеризующих матрицу светодиодной ленты для машины, выделяются:

1. Размер лед-кристалла. Например, в маркировке обозначается как SMD3528, где первые три буквы – это тип, а последующие четыре цифры – размер в миллиметрах, то есть 3,5 мм на 2,8 мм.
2. Плотность диодов. Определяет яркость и равномерность освещения в конкретной области машины. Количество лэд-элементов изменяется от 30 до 240 на 1 метр полоски. При этом кристаллы могут располагаться по два в ряд.
3. Цвет светового потока. Светодиодные ленты могут быть как монохромными, так и трехцветными – RGB-типа. У первых вариантов оттенок варьируется в широком диапазоне температуры спектра – от теплого белого до синего холодного.
4. Мощность. Зависит от типа, размеров и плотности кристаллов. Например, 30 диодов с матрицей SMD5050 потребляют всего 7 Вт, а 240 аналогичных элементов – уже 57 Вт на один метр ленты. Этот параметр определяет силу блока питания.
5. Рабочее напряжение. Лед-полоски, применяемые для подсветки автомобиля, бывают на 12 и 24 вольта.

Рекомендация! Светодиодные ленты с кристаллами размерами от SMD 5050 и выше лучше не использовать в салоне и багажнике авто. Несмотря на хорошую яркость, они выделяют слишком много тепла и требуют установки теплоотвода, что достаточно плохо сочетается с внутренней отделкой и вызывают трудности в монтаже. Другое дело – внешнее оформление, например, подсветка днища машины. Здесь можно использовать алюминиевые профиль в качестве радиатора.

Класс защиты

Светодиодную ленту
важно не просто правильно установить в машину и подключить по схеме, но и
защитить от проникновения пыли и влаги. Для этого ее нужно выбирать в
соответствии с условиями эксплуатации в следующих трех категориях:

1. IP20 и ниже.
   Поверхность полоски не имеет изоляционного слоя, поэтому предназначена для
   использования только в сухих проветриваемых помещениях – в салоне.
2. IP65. Отличается
   хорошим уровнем защиты от пыли и конденсата. Снаружи покрыта силиконовым слоем.
   Однако ее нельзя использовать под прямыми потоками воды и дождя. Допустимо
   устанавливать снаружи внутри оптики, в багажник, под капот машины.
3. IP68. Имеет
   герметичное водонепроницаемое покрытие, позволяющее эксплуатировать устройство
   с погружением в воду. Монтируется на корпус, бампера, диски и днище авто.

В продаже светодиодные ленты доступны в 5-метровых мотках. Часто продавцы указывают плотность лед-элементов на всю длину, а не на один метр. Подобное несоответствие может привести к ошибкам в расчетах. Это в свою очередь не даст возможности правильно подключить ее в машине.

Материал и инструменты

Правильно подключить
светодиодную ленту в машину можно, тщательно продумав все этапы процедуры и
место ее установки, а также подготовив необходимые для работы компоненты. Это
прежде всего такие материалы и инструменты, как:

1. Лед-полоска заданной длины, мощности, яркости и прочих важных параметров.
2. Проводники поверхностью сечения около 0,75 мм².
3. Ножницы.
4. Изолента.
5. Коннекторы.
6. Паяльник, канифоль, припой и прочие расходники для пайки.
7. Строительный фен/зажигалка.
8. Термоусадная трубка.
9. Влагоустойчивый профиль.
10. Хомуты.
11. Клей.
12. Блок питания, соответствующий по мощности лед-полоске.
13. Контроллер с пультом управления (для трехцветной ленты).
14. Зарядка для телефона, работающая от автомобильного прикуривателя.
15. Тумблер/переключатель.
16. Пассатижи, кусачки и прочий электромонтажный инструмент.

Совет! Для внешнего подключения светодиодной ленты нежелательно использовать экземпляры с самоклеящейся основой. Ввиду быстрого намокания полоска быстро отклеится от машины и потеряется. Для фиксации в таком случае лучше использовать профиль и надежный клей или герметик.

Схема установки

Прежде чем подключить
светодиодную ленту, необходимо определиться с выбором схемы ее расположения в
машине, а также порядком монтажа основных компонентов.

Расположение основного
оборудования в автомобиле может выглядеть так, как представлено на рисунке
ниже:

При этом саму

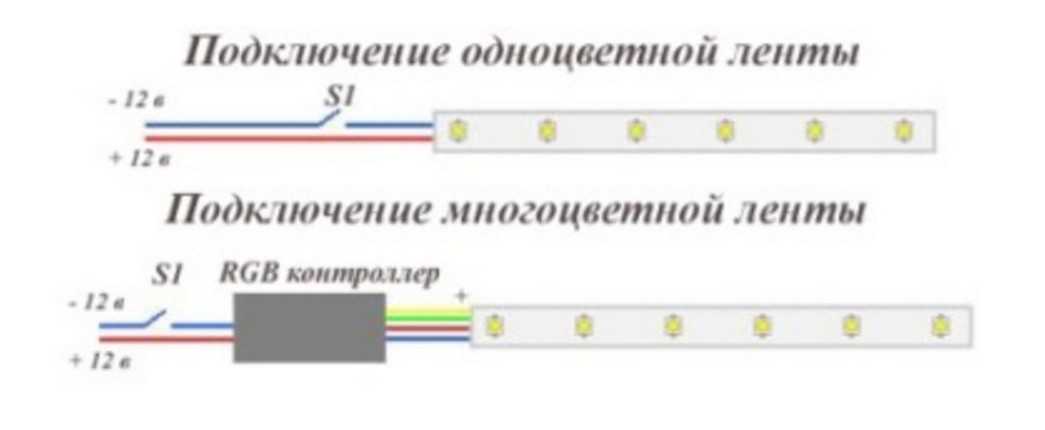

светодиодную ленту в электросхеме можно подключить по двум вариантам (в
зависимости от того монохромная она или RGB):

Рекомендация! Как вариант, вместо стандартной светодиодной плоской ленты, в машину – как снаружи, так и внутри – можно установить и подключить «гибкий неон», по сути представляющий ту же самую лед-полоску, но заключенную в гибкую пластиковую трубку.

Как подключить к прикуривателю

Чтобы сделать
светодиодную подсветку внутри салона, например, в бардачке, на приборной
панели, внизу дверей или в области педалей, необязательно тянуть проводку через
всю машину – ленту можно подключить к прикуривателю. Алгоритм действий при этом
будет следующим:

1. Необходимо демонтировать крышку телефонной автомобильной зарядки.
2. Далее жилу со знаком «+» нужно присоединить посредством пайки к клемме предохранителя.
3. Провод со знаком «-» припаивается к минусовому контакту (металлическому ушку, расположенному справа). Все это повышает напряжение до требуемых 12 вольт.
4. Корпус закрывается.
5. После этого зарядный штекер нужно подсоединить к контроллеру или диммеру.
6. Зарядка подключается к прикуривателю.
7. Проверяется работа системы.

При такой схеме
светодиодная лента будет работать только при работающем моторе машины. Помимо
этого, ее подключить или отключить с помощью блока управления. Главный
недостаток такого способа – постоянно занятый прикуриватель. Поэтому чтобы
подсоединить другие системы (обогрева, зарядника), нужно будет отключать
подсветку.

Через резистор

Недостаток выше
приведенной схемы в том, что по факту на выходе напряжение тока больше 12 вольт
и равно примерно 14-15 В. Естественно, это приведет к стабильному перегоранию
лед-элементов и преждевременному их износу, снижению срока службы. Чтобы этого
не происходило, в схему на входе нужно добавить токоограничитель – резистор.
При этом он обязательно должен быть рассчитан на общую нагрузку в собираемой
цепи. Покупной это будет вариант или самодельный – прежде чем подключить его,
необходимо проверить соответствие заявленных показателей напряжения с
действительными с помощью вольтметра.

С помощью линейного стабилизатора

Более оптимальный
вариант, хотя и более сложный, как подключить светодиодную ленту в машине, это
ввести в цепочку стабилизатор напряжения. Самая простая его модель – линейная.
Тем, кто имеет опыт в изготовлении радиотехники, ее под силу изготовить своими
руками по следующей схеме:

По факту модель будет выдавать ток напряжением 12 вольт и силой тока 1 ампер. Собирается она на микросхеме модификации КРЕН 7812. Минус такого устройство – постоянный перегрев. Поэтому под нее нужно подбирать хороший радиатор. Естественно, изготавливать ее есть смысл только тому, у кого есть опыт монтажа подобных приборов и возникла необходимость сэкономить. Ведь сегодня вполне доступны более совершенные импульсные современные стабилизаторы для машин.

С импульсным стабилизатором

Импульсный стабилизатор
отличается от вышеописанного тем, что более мощный, не перегревается и
характеризуется следующим набором параметров:

1. Большой диапазон подключаемого напряжения – от 4 до 36 вольт и задаваемого на выходе – от 1 до 36 вольт.
2. Возможность регулировки значения силы тока – от 0 до 5 ампер.
3. Автоматическая защита от короткого замыкания и нагрева.
4. Рабочая температура – от -40 до +80^С.
5. Коэффициент преобразования – до 95%.
6. Низкая цена – от 3 до 4 $.
7. В основе содержит микросхему LM2596.

Один из существенных
плюсов покупного импульсного стабилизатора – компактность – он примерно в 10
раз меньше линейного аналога.

Меры предосторожности при монтаже

В ходе монтажа
светодиодной ленты в машину рекомендуется соблюдать ряд следующих мер
предосторожностей:

1. Перед началом работ с автоэлектрикой обязательно отключать аккумулятор, разъединив провода от клемм.
2. Лед-полоска должна выбираться строго с условиями эксплуатации по степени защиты от сырости.
3. Располагать подсветку в салоне машины необходимо так, чтобы она не ослепляла водителя.
4. В ходе монтажа светодиодные ленты должны изгибаться только в рамках, установленных производителем, чтобы не повредить их.
5. Для пайки допустимо применять паяльник небольшой мощности.
6. Общая длина последовательно соединенных отрезков лед-полоски не должна превышать 5 метров, в противном случае нужно использовать параллельное подключение.
7. В ходе подсоединения лент важно соблюдать полярность контактов.
8. Применение в схеме стабилизатора сделает работу подсветки более качественной и продлит срок ее службы.
9. Если в цепи применяется блок питания, его мощность должна быть выше на 25% суммарного аналогичного показателя для всех лэд-элементов.
10. Между лентой и металлическим корпусом машины должна находиться изоляционная прокладка.
11. Все отверстия для крепежа подсветки в автомобильном кузове обязательно должны обрабатываться антикоррозийным составом.
12. Перед запуском системы питания нужно удостовериться в правильности собранной схемы.

Важно! Прежде чем установить и подключить светодиодную ленту в фары машины, нужно узнать, насколько это будет соответствовать нормам закона. В противном случае можно быть оштрафованным ближайшей дорожно-патрульной службой.

Основные выводы

Чтобы правильно
подключить светодиодную ленту в машине, необходимо подобрать ее исходя из таких
параметров, как:

1. Степень защиты
   от воды и пыли – IP-индекс.
2. Размер
   лед-кристаллов.
3. Плотность диодов
   на 1 метр длины.
4. Мощность.
5. Оттенок
   светового потока.
6. Рабочее
   напряжение.

Прежде чем начать монтажные работы, нужно точно спланировать, сколько и каких отрезков ленты и в каком месте будет установлено. Также нужно подготовить все необходимые расходники и инструменты. Подключить светодиодную ленту в машине легче всего через прикуриватель. Для стабильности ее работы и сохранения долговечности в схему нужно установить резистор или линейный, а лучше импульсный стабилизатор напряжения. В ходе работ нужно соблюдать правила безопасности.

Если вы владеете
информацией о том, как еще можно подключить светодиодную ленту в машине,
обязательно поделитесь ей в комментариях.

Предыдущая

Автомобильный светКак собрать стабилизатор напряжения на 12 В для авто своими руками

Следующая

Автомобильный светЗамена лампы ближнего света на Лада Ларгус: советы по выбору и пошаговая инструкция

Как подключить светодиодные ленты в машине

Доступность и простота современного освещения позволяет установить его на автомобиль. Помимо внутреннего тюнинга и замены потолочных обычных ламп на светодиодные, в автомобиле используется светодиодная лента для улучшения освещения в местах, где света никогда не было.

Содержание

• 1 Как подключить светодиодные ленты к прикуривателю
• 2 Видео как подключить светодиодные ленты в автомобиле
• 3 Схема простого стабилизатора
• 4 Простой диодный драйвер
• 5 Готовый стабилизатор
• 6 Современный импульс

Как подключить светодиодные ленты к прикуривателю

Бортовая сеть электромобиля официально рассчитана на 12 вольта. Но реальная мощность может достигать 14,5В и выше. Светодиодная лента рассчитана именно на 12В, а 14,5В негативно скажется на работе светодиодов.

Прямое подключение к прикуривателю рекомендую только в одном случае, если включать немного на заниженную мощность. Для занижения необходимо использовать резистор мощности, который рассчитывается исходя из энергопотребления диодной ленты. Проще говоря, номинальный режим диода должен быть при повышенных напряжениях. Расчет, 14,5В — 12В = 2,5В Резистор должен уменьшить мощность до 2,5В, подключить подходящее сопротивление и измерить на нем падение Вольта.

Лучший и более сложный вариант — подключение светодиодных лент в машине через стабилизатор. Схему сделать несложно, через нее можно запитать все дополнительные диодные источники.

Только не путайте драйвер и блок питания, источник тока блока драйвера. Источник напряжения светодиодной ленты для автомобиля подключается к ней в блоке. Поэтому брать питание от микросхемы светодиодных ламп для автомобилей не рекомендуется.

Подать питание можно не только от прикуривателя, если он уже занят, но и от освещения в любом месте салона автомобиля.

Видео как подключить светодиодные ленты в автомобиль

Видео по установке и подключению трехцветной RGB подсветки в двери автомобиля на Kia Ceed

Схема простого стабилизатора

Схема есть сделано на микросхеме типа ROLL 7812 фактически устарело. Единственный недостаток — жарко. Сейчас набирают популярность современные импульсы, они не требуют радиатора и мощны. Для лучшей стабилизации подключите конденсаторы 100 мкФ на вход и выход. Соблюдайте технику безопасности, очень желательно использовать при подключении предохранитель в автомобиле.

Простой драйвер диода

Сила тока рассчитывается по приведенной формуле и сопротивлению.

Стабилизатор готовый

Не все умеют или хотят паять сами, поэтому можно купить для авто.

Характеристики:

• входная мощность до 30В;
• ток 1-5 Ампер, радиатор 20 квадратных сантиметров на ампер;
• ток 1 ампер — можно подключить 2 метра обычную ленту SMD5050 на 60 светодиодов;
• допустимое параллельное соединение для увеличения выходной мощности;
• можно использовать для дневных ходовых огней (ДХО), проработают намного дольше.

Современный пульс

Большой ассортимент продается китайцами на Алиэкспресс и стоит 1-2$. Этот вариант лучше всего подходит для автомата и сразу 10 миниатюры.

Ищем по запросу «LM2596 блок питания постоянного тока». Они в основном сделаны на микросхеме LM2596, наверное лучше чем чисто на ней.

Как установить светодиодные ленты в автомобиль

Хотите добавить в свою поездку немного потрясающего стиля и цвета? Вы можете не только сделать это самостоятельно, но и получить отличные результаты дешевле, чем цена пары динамиков!

Я очень люблю помогать другим, поэтому я усердно работал над составлением этого подробного руководства «сделай сам», чтобы показать вам, как установить светодиодные ленты в автомобиль.

Хотите увидеть, как они выглядят, прежде чем тратить время и силы? Обязательно посмотрите мое демонстрационное видео в конце.

Содержание

• Инфографика – Факты и советы по автомобильному светодиодному освещению
• Что такое светодиоды?
  • Как светодиоды излучают свет
• Сравнение светодиодов и ламп накаливания и неоновых ламп
• Как работают многоцветные светодиоды RGB?
• Как работают светодиодные ленты?
• Выбор отличного набора светодиодных лент
• Расходные материалы, инструменты и список покупок
  • Инструменты:
  • Расходные материалы:
• Установка светодиодного освещения в автомобиле: начало работы
• Как подключить светодиодные фонари на 12 В в автомобиле
  • Схема подключения светодиодной ленты
  • Как найти дополнительный провод +12 В («ACC»)?
  • Подключение проводки
  • Расположение световых полос в салоне
  • Расположение контроллера
  • Установка световых полос и кабелей (и почему клейкие полосы могут быть плохим выбором)
  • Прикрепление световых полос к сиденьям
• Придайте изюминку вашей системе ! Пример светодиодного освещения стойки усилителя
• Заключительные замечания и демонстрационный видеоролик
• Дополнительное чтение

Инфографика – Автомобильные светодиодные фонари: факты и советы

Что такое светодиоды?

Светоизлучающие диоды (СИД) — это полупроводниковые компоненты, излучающие свет. Полупроводники — это основные электронные элементы, состоящие из кремния и других элементов, которые позволяют электронам (электрическому току) течь определенным образом. Диоды — это «односторонние клапаны», которые позволяют току течь только в одном направлении. Интересным свойством является то, что они также излучают видимый свет. Анод (положительный вывод) подключается к положительному источнику питания, а катод (отрицательный вывод) подключается к заземлению или (-) проводу.

Светоизлучающие диоды (СИД) являются одним из важнейших компонентов в мире электроники. Они существуют уже несколько десятилетий, но в последние 10-15 лет они становятся все более полезными в нашей повседневной жизни. Это включает в себя использование как в домашнем, так и в автомобильном освещении.

Светодиоды работают по принципу полупроводникового перехода . Другими словами, они содержат 2 разных материала, таких как кремний и германий, соединенные вместе, чтобы сформировать соединение или мост, который образует диод.

Диоды чрезвычайно важны для мира электроники, так как они, так сказать, электрические односторонние клапаны.

Этот принцип лежит в основе микроскопических транзисторов, которые позволяют работать микропроцессорам и многим другим чудесам современной техники.

Крошечные компоненты, такие как светодиодный чип (сами полупроводниковые материалы), очень чувствительны, но заключены в чрезвычайно прочный и прочный корпус из эпоксидной смолы. Провода соединены с крошечными компонентами для подключения питания.

Если вы хотите узнать больше о различных типах светодиодов, посетите эту страницу.

Как светодиоды излучают свет

У диодов есть особый побочный эффект, когда они пропускают электричество — они излучают свет! Цвет излучаемого света зависит от материалов, из которых они изготовлены.

С годами все больше и больше компаний усовершенствовали их и теперь производят дешевые, красивые светодиоды, которые могут излучать свет различных цветов.

Однако, в отличие от обычных лампочек, светодиоды работают при низком напряжении (скажем, около 1,5 вольт каждая). Это означает, что они должны использоваться с резистором для ограничения величины протекающего тока. В противном случае они быстро перегорают.

Резисторы используются со светодиодами при питании от автомобильного напряжения (обычно где-то около 12В). Сравнение светодиодов

с лампочками и неоновыми лампами

Светодиоды

имеют ряд преимуществ по сравнению с лампами накаливания (типа нити накаливания) и неоновыми трубками. Вот сравнительная таблица, в которой показаны некоторые плюсы и минусы трех типов.

Как видно из таблицы, светодиоды имеют значительные преимущества почти во всех важных категориях. Они также более рентабельны.

Это не только потому, что они такие прочные и имеют чрезвычайно долгий срок службы (обычно 10 000 часов), но и потому, что для их работы требуется более низкое напряжение.

Одним из недостатков является то, что они не могут воспроизвести «мягкое свечение» неоновых ламп, но в целом это незначительный недостаток. Когда все сделано хорошо, они все еще выглядят великолепно!

Как работают многоцветные светодиоды RGB?

Изображение, показывающее многоцветный красно-зелено-синий (RGB) светодиод крупным планом. Эти светодиоды на самом деле представляют собой комбинацию трех отдельных красных, зеленых и синих светодиодов, собранных вместе. Сегодняшние многоцветные светодиоды очень крошечные, а некоторые из них имеют размер всего несколько миллиметров!

Красный, зеленый и синий (RGB) светодиоды состоят из 3 отдельных цветных светодиодных сегментов, объединенных в один небольшой корпус.

Точно так же, как изображения, отображаемые на мониторе компьютера или на жидкокристаллическом дисплее (ЖК-дисплее) телефона, цвета воспроизводятся с различными уровнями яркости для формирования различных цветовых комбинаций.

Светодиоды RGB имеют 3 разъема: по одному для каждого цвета. С помощью специально разработанного светодиодного контроллера 3 цвета управляются с разным уровнем яркости и создаются различные оттенки цветов.

Конечно, также можно получить базовые красный, зеленый и синий цвета. Количество вариантов цвета и яркости, которые вы можете выбрать, зависит от возможностей используемого контроллера.

Как работают светодиодные ленты?

Схема, показывающая конструкцию и основные принципы работы автомобильных светодиодных лент. Источник питания 12 В питает контроллер световой полосы, который управляет каждой световой полосой с отдельными красными, зелеными и синими сигналами включения / выключения. Благодаря этим формам сигналов становятся возможными комбинации яркости и цвета. Резисторы необходимы для ограничения величины тока, который может получить каждый светодиодный сегмент.

Светодиодные ленты работают от специального источника питания, который контролирует время (и цвет), в течение которого светодиоды включаются и выключаются.

В то время как простые одноцветные светодиодные ленты не нуждаются в источнике питания, они не могут иметь различные цветовые комбинации и специальные функции, такие как затемнение или пульсация со звуками музыки.

Светодиодный контроллер делает это возможным в более продвинутых световых полосах, используя очень быстрое включение/выключение с отдельной проводкой для каждого отдельного цвета RGB.

Светодиодные полосы состоят из нескольких равномерно расположенных светодиодов RGB и резисторов, соединенных параллельно. При включении каждый цвет получает отдельный сигнал включения/выключения от блока контроллера драйвера светодиодов. Это позволяет использовать различные уровни яркости и цветовые комбинации.

Чем больше время включения светодиода, тем ярче он будет казаться вашим глазам. Если один цвет включен больше, чем другие, этот цвет будет казаться более заметным. (Например, если синий включается чаще, чем красный, вы увидите смесь цветов с большим количеством синего)

Каждая световая полоса соединяется параллельно с другими световыми полосами в большинстве световых комплектов.

Выбор отличного комплекта светодиодных лент

Наборы автомобильных светодиодных лент, подобные Товаров не найдено. — отличное предложение за эти деньги и предлагает множество опций, включая изменение цвета, пульт дистанционного управления и пульсацию вашей музыки.

Приобретение хорошего комплекта светодиодных светильников, безусловно, важно. Сегодня продается так много, что при покупках может стать головной болью!

Хотя вы можете купить простой набор одноцветных световых полос примерно за 10 долларов (как здесь), я рекомендую потратить всего на несколько долларов больше.

Мой совет: ищите со следующими характеристиками:

• Хорошие отзывы покупателей и счастливые пользователи
• Простота установки
• Предлагает многоцветные режимы
• Музыкальный режим для смены звука
• Режимы чередования цветов (градиентный, быстрый и т. д.)
• Регулятор яркости

Вам не нужно тратить много — скажем, 30 долларов или меньше. Здесь товары не найдены.

Инструкции, прилагаемые к подобным китайским продуктам, могут быть трудными для понимания, так что будьте к этому готовы!

Расходные материалы, инструменты и список покупок

Перед началом работы очень разумно составить список того, что вам понадобится. Это займет всего несколько минут и действительно поможет вам лучше подготовиться к особенностям установки в вашем автомобиле!

Я рекомендую составить базовый список того, что вам может понадобиться, прежде чем вы начнете устанавливать светодиодные фонари в свой автомобиль.

Инструменты:

• Мультиметр (для измерения напряжения) – предпочтительнее контрольной лампы
• Инструмент для обжима разъемов
• Отвертки и т. д. (при необходимости для вашего автомобиля)
• Плоскогубцы или плоскогубцы с функцией перекусывания проволоки

Очень рекомендую недорогой, но хороший мультиметр (слева) , как эта самая продаваемая бюджетная модель от Amazon , а также инструмент для обжима проводов и разъемы для обжима проводов (справа) перед началом установки. Вы получите профессиональные результаты, и это будет намного проще!

Расходные материалы:

• Проволочные стяжки (обычно продаются в пакетах по 100 штук и более), длина 6 дюймов или аналогичные
• Соединители для обжима проводов (малый ассортимент)
• Рулон изоленты
• Быстросохнущий клей хорошего качества
• Адаптеры отводов предохранителя (при проводке от блока предохранителей)

Если вы прикрепляете световые полосы к плоским (или другим материалам) поверхностям, я настоятельно рекомендую использовать отличный клей, такой как этот фантастический гель-суперклей Gorilla , с которым легко работать. Для того, чтобы сделать монтажную проводку аккуратной или закрепить светильники на проводах или других близлежащих объектах, обязательно возьмите несколько небольших стяжек, подобных этим.

Хотя сейчас это может показаться неважным, я настоятельно рекомендуем взять в руки пачку стяжек. Они невероятно полезны для того, чтобы держать провода вместе, красиво и аккуратно.

Они также  очень удобны для крепления световых полос к металлическим скобам или близлежащей проводке (и другим объектам) под приборной панелью и сиденьями.

Установка светодиодного освещения в автомобиле: начало работы

Чтобы установить светодиодное освещение, вам потребуется выполнить всего несколько основных шагов. Хорошая новость заключается в том, что в большинстве случаев это не так уж и сложно! Чтобы сделать это правильно, нужно немного времени, но оно того стоит!

Вам необходимо запланировать следующее:

1. Подключить контроллер (или свет напрямую) к источнику питания +12 В и заземлению
2. Надежно закрепите световые полосы
3. Проверка и проверка работы

В большинстве случаев   вам не нужно прокладывать какие-либо провода к аккумулятору. Светодиодные фонари потребляют относительно небольшое количество энергии, поэтому в большинстве автомобилей их можно подключить к заводской стереосистеме или проводке гнезда прикуривателя.

Есть еще несколько источников, о которых я упомяну позже.

Как подключить светодиодные фонари на 12 В в автомобиле

Многие комплекты включают штекер прикуривателя с выключателем. Хотя использование гнезда для прикуривателя для питания устройства является простым вариантом, это не лучший и не самый аккуратный способ. Впрочем, для временного использования сойдет.

Несмотря на то, что комплекты светодиодного освещения салона автомобиля часто включают в себя вилку питания от прикуривателя, это не лучший вариант. В идеале, вы хотите, чтобы они выключались с помощью выключателя зажигания, как автомобильная стереосистема.

Схема подключения светодиодной ленты

Для питания комплекта вам необходимо подключить его к дополнительному проводу , чтобы получить питание +12 В, которое включается или выключается при включении зажигания.

Обычно подходящий для этого провод можно найти в одном из нескольких мест:

• За магнитолой (обычно первый вариант)
• На проводку гнезда прикуривателя
• В блоке предохранителей в салоне автомобиля

Как найти дополнительный провод +12 В («ACC»)?

1.

Посмотрите цвета проводки вашего автомобиля

Я рекомендую искать коды цветов проводки для вашего автомобиля на сайте The12volt.com. В большинстве случаев вы найдете цвета и схемы электропроводки вашего автомобиля или грузовика.

Если не получится, ничего страшного. Вернемся к плану №2.

2. Проверяйте проводку, пока не найдете подходящий провод.

На этом этапе вам понадобится цифровой измерительный прибор (как я упоминал ранее). Основная причина в том, что в современных автомобилях не вся проводка на 12В. У некоторых теперь есть сигнальные линии или другая проводка с напряжением ниже +12 В.

Внимание! Простая контрольная лампа не может показать реальное напряжение проводки и может вызвать потенциальные проблемы с автомобилем. Использование тестовой лампы может привести к случайному использованию провода с более низким напряжением, что может привести к выходу из строя ваших светодиодных ламп или к тому, что они никогда не будут работать должным образом.

Можно попробовать снять магнитолу и при зажигании в положении АСС проверить проводку, пока не найдете провода +12В. Затем снова проверьте при выключенном зажигании, чтобы решить, какие из них подходят.

3. Отвод блока предохранителей

Блок предохранителей автомобиля, в котором находится источник питания для радиоприемника и комплект светодиодов, обычно находится в одном из нескольких мест. (Вверху) Под панелью в самой приборной панели или (внизу) в нижней части со стороны водителя рядом с педалью тормоза. В руководстве по эксплуатации обычно есть этикетки для предохранителей.

Кроме того, есть еще один вариант подключения к источнику питания в блоке предохранителей. Обычно они находятся с левой стороны приборной панели, либо в нижней левой части салона, либо под панелью самой приборной панели.

Вы можете использовать руководство по эксплуатации автомобиля, чтобы узнать, какой предохранитель для чего предназначен. У большинства автомобилей есть один для питания радио, от которого вы можете получать питание.

Адаптеры проводки Fusebox позволяют довольно легко отсоединить силовую цепь для установки светодиодных фонарей. Вы вставляете их вместо оригинального предохранителя, а затем подключаете провод питания.

При отводе блока предохранителей рассмотрите возможность использования адаптера проводки предохранителя. Они могут сделать это так просто!

Если у вас нет руководства по эксплуатации, вы можете использовать контрольный прибор для проверки мощности предохранителя при включенном и выключенном зажигании, пока не найдете подходящий. Затем используйте адаптер отвода предохранителя или другое соединение, чтобы подключить провод питания светодиода.

Вот несколько отличных вариантов, которые значительно облегчат установку.

Подключение проводки

После того, как вы нашли подходящий источник питания, вам необходимо:

• Подключить провод питания светодиода
• Заземление отрицательного провода питания

Вот полезная диаграмма с понятным объяснением некоторых идей.

Монтаж светодиодных лент

Так как многие световые наборы (например, тот, который я использую здесь) имеют световые полосы, постоянно прикрепленные к блоку управления, длина провода ограничена. Однако для большинства типичных установок этого должно быть достаточно.

Я измерил около 48 дюймов (122 см) и 58 дюймов (147 см) длины спереди и сзади на своем. Это около 4 футов (1,22 м) и 5,6 футов (1,7 м) в длину для каждой передней и задней пары.

Расположение световых полос в салоне

Схема, показывающая типичное расположение светодиодных полосок в салоне автомобиля. Отличные места находятся под приборной панелью для 2 передних сидений, а также на передних или задних сиденьях. В большинстве случаев используйте световые ленты с кабелями большей длины.

В идеале, вы должны установить свои световые полосы (при условии, что у вас их 4, как в большинстве наборов) здесь:

• Левая и правая передняя часть: под приборной панелью, лицом вниз
• Левая и правая задняя часть: под/на переднем или заднем краях передних сидений

Убедитесь, что они обращены к областям, на которых вы хотите создать свечение.

Вы ​​также можете временно протестировать их, используя качественную ленту, чтобы закрепить их на месте, прежде чем устанавливать их на постоянной основе.

Расположение контроллера

Контроллер светодиодного светильника (для тех, у кого есть пульт дистанционного управления и/или датчик звука) должен быть доступен с пульта дистанционного управления и должен быть расположен там, где он может правильно воспринимать звук. Установите его на одной стороне центральной консоли приборной панели, где он немного спрятан. Скорее всего со стороны водителя лучше всего (как показано на схеме выше).

Контроллеры светодиодов с дистанционным управлением обычно используют датчик типа инфракрасного приемника (ИК). Для них требуется прямая линия обзора датчика в блоке управления.

Кроме того, модели (например, показанная здесь) также имеют встроенный датчик звука. В обоих случаях вам нужно разместить блок управления там, где он не будет полностью закрыт и где с ним может работать пульт дистанционного управления. Обычно я предлагаю сторону водителя, спрятанную немного под приборной панелью.

Установка световых лент и кабелей (и почему клейкие ленты могут быть плохим выбором)

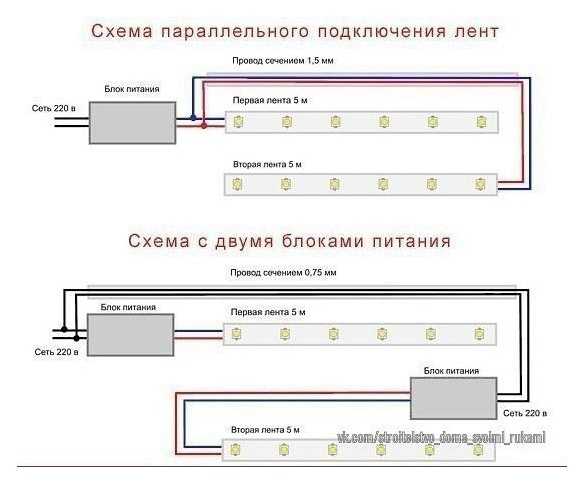

На приведенной выше схеме показаны 2 отличных способа установки светодиодных лент в вашем автомобиле. Я больше не рекомендую самоклеящиеся полоски, даже в комплекте со световыми полосками. После воздействия тепла в салоне автомобиля они часто выходят из строя.

Несмотря на то, что светодиодные ленты обычно имеют самоклеящуюся ленту на обратной стороне полос, они часто ненадежны. Причина в том, что клей выходит из строя после многократного воздействия тепла, вибрации и ударов ногами в автомобиле.

По этой причине я рекомендую два упомянутых ранее метода:

• Используйте высококачественный клей для крепления к пластиковым панелям под панелью приборов
• Используйте проволочные стяжки для крепления световых полос к жгутам проводки автомобиля или кронштейнам приборной панели

Использование высококачественного гелевого суперклея, такого как клей Gorilla Glue, — отличная идея. Хотя это может показаться постоянным, вам понадобится всего несколько маленьких капель (около 4-5) для каждой световой полосы. Клей быстро сохнет, но с гелевым клеем легко работать, и он достаточно прочный.

Обязательно предварительно очистите все поверхности спиртом и тканью, спиртовой салфеткой или хорошим чистящим средством для поверхностей. Силикон и другие защитные средства, такие как Armor All, оставляют следы, препятствующие хорошему прилипанию клея.

Кроме того, проволочные стяжки просты в использовании и позволяют реализовать множество творческих идей при установке. Почти любой ближайший объект или отверстие можно использовать для поддержки световой полосы.

Крепление световых полос к сиденьям

Аналогичным образом, после прикрепления световых полос под приборной панелью, вы можете сделать то же самое и для сидений.

Если вы не хотите использовать перманентный клей, вы также можете использовать оригинальную липучку . Обычная липучка, как правило, имеет клей низкого качества и долго не прослужит.

По возможности попробуйте использовать проволочные стяжки на раме сиденья, если таковые имеются. Проволочные стяжки очень прочные, но их можно разрезать и удалить позже без каких-либо необратимых повреждений.

Оживите свою систему! Пример светодиодного освещения стойки усилителя

Хотите придать своей системе дополнительный стиль и класс? Одна из отличных идей — использовать светодиодные ленты, обращенные к усилителям, чтобы создать прохладное мягкое свечение, которое выглядит резким. На фото выше:  Стойка для автомобильного усилителя, изготовленная мной самостоятельно.

На фото выше вы можете увидеть мою кастомную стойку для автомобильного усилителя с подсветкой внутри. Светодиодные ленты также отлично подходят для вашей собственной недорогой стойки усилителя!

Просто разместите их вокруг усилителей (столько сторон, сколько вам нужно или имеет смысл для вашей системы) так, чтобы они были обращены к усилителям. Это добавит красивый образ, которым вы будете с гордостью хвастаться.

На самом деле, вы можете использовать простое реле, подключенное к удаленному проводу и питанию от усилителя +12 В и клемм заземления, чтобы они включались автоматически вместе с вашей системой.

Заключительные замечания и демо-видео
