О стабилизаторах напряжения и стабилизаторах тока "Крен" привет. Стабилизатор напряжения на 5 вольт

Стабилизатор 78L05, параметры 78L05, схема включения 78L05

78L05 это наверное самый распространенный стабилизатор напряжения на 5 Вольт. Маломощный аналог 7805.

Практически каждая мировая фирма производящая интегральные схемы выпустила аналог этой микросхемы, обычно первые две буквы предваряющие обозначение 78L05 указывают на фирму, например: LM78L05, TS78L05, KA78L05.

Конечно в любом случае, чтобы узнать параметры и цоколевку корпуса микросхемы лучше прочитать официальный datasheet. Но вот что мне не нравиться в официальной документации, что цоколевка приведена ненаглядно, и когда что-то чинишь или настраиваешь приходиться смотреть сразу на две картинки: соответствия названия и номера вывода и расположение номера вывода на самом корпусе.То что в этой микросхеме первый вывод является выходом, а последний — входом пару раз меня сбивало с толку и я неправильно разводил плату. Дабы в дальнейшем избежать подобных казусов, я пририсовал название выводов прямо на рисунки корпусов в исполнениях SO-8, SOT-89, TO-92.

78L05 цоколевка

78L05 схема включения

Проще схем наверное не бывает: сам стабилизатор и два конденсатора. Чтобы стабилизатор работал правильно (нормально стабилизировал и не генерировал пульсации) стабилизатора на вход и выход необходимо подключить конденсаторы. Причем их номиналы не должны быть меньше 0,33 мкФ и 0,1 мкФ соответственно.

Если стабилизатор питается выпрямленным напряжением частотой 50Гц, то входной конденсатор приходиться увеличивать, ставить электролитический у которого не маленькое последовательное сопротивление. Поэтому в данном случае к электролитическому конденсатору в параллель нужно поставить керамический.

78L05 характеристики

Выходное напряжение +5 В.
Выходной ток 0,1 А.
Рекомендуемое напряжение на входе от +7 до + 20 В.
Рекомендуемый температурный диапазон от 0 до 125 градусов Цельсия.

Стабилизатор 78L05 лишь один из большого семейства.Для стабилизации отрицательного напряжения -5 В можно использовать аналогичный стабилизатор 79L05.То есть вторая цифра 8 означает положительное напряжение стабилизации, а цифра 9 — отрицательное.Следующая буква «L» как раз обозначает ток 0,1 А, есть модификации с буквой «M» на пол ампера и вообще без буквы 7805 — на 1 А.А последние две цифры определяют выходное напряжение, кроме 5 В, выпускаются стабилизаторы на 6, 8, 9, 10, 12, 15, 18 и 24В.

Отечественные аналоги

Существуют и отечественные аналоги этой серии микросхем — КР1157ЕНхх, КР1181ЕНхх. Таким образом 5 В стабилизатор 78L05 имеет аналоги КР1157ЕН5, КР1181ЕН5.Серия КР1181 выполнена в корпусе TO-92, а КР1157ЕН5 в более мощном корпусе допускающем установку на радиатор и поэтому способная отдавать ток до 250 мА.

Для более мощных стабилизаторов также существуют аналоги: одно амперные микросхемы в металло-керамическом корпусе с позолоченными выводами серии 142ЕНхх, и серия КР142ЕНхх в пластиковых корпусах КТ-28-2 (TO-220).

У 500 мА стабилизаторов тоже есть отечественные аналогии — серия КР1332ЕНхх.

Еще стоит обратить внимание, что даже если на выходе 75L05 не будет нагрузки, стабилизатор все равно будет потреблять ток, причем для приборов с батарейным питанием вполне приличный — до 5 мА.

hardelectronics.ru

Стабилизатор напряжения 5в

Стабилизатор напряжения 5в при помощи трехвыводные стабилизаторы напряжения LM78ХХ.

Их тоннами можно закупить в Алиэкспресе вот ссылка на хорошего продавца LM7805

Всегда речь когда идет об ардуинах или что-то подобное всегда мы ищем напряжение 5 вольт. Я например при изготовлении проектов на основе ардуино частенько пользуюсь напряжением 5 вольт.

Серия 78ХХ выпускаются в металлических корпусах ТО-3 (справа,) и в пластмассовых корпусах ТО-220 (слева). Такие стабилизаторы имеют три вывода: вход, земля (общий) и вывод.

Вместо “ХХ” изготовители указывают напряжение стабилизации, которое нам будет выдавать этот стабилизатор. Например, стабилизатор 7805 на выходе будет выдавать 5 Вольт, 7812 соответственно 12 Вольт, а 7815 – 15 Вольт. Все очень просто. А вот и схема подключения таких стабилизаторов. Эта схема подходит ко всем стабилизаторам семейства 78ХХ.

Простейшая схема стабилизатора напряжения 5 в

Простейшая схема стабилизатора напряжения 5 в.

Для изготовления USB зарядки на автомобиле.

9,036 просмотров всего, 23 просмотров сегодня

mikrotok.ru

Самый простой стабилизированный блок питания на 5 вольт | РадиоДом

Небольшая статья самого простого блока питания со стабилизатором типа КРЕН.Для стабилизированного напряжения (положительного) можно взять микросхему КРЕН5А, на + 5 вольт. Силовая часть примерно одинакова для большинства схем где применяются простые интегральные стабилизаторы.Силовая часть состоит из входной розетки, предохранителя и конденсатора (желательно) на 0,1 мкФ х 400 вольт, ну и конечно силового трансформатора, а именного его первичная обмотка. Диодный мост можно применить из серии КЦ407. Цепь вторичной обмотки (низковольтная часть блока питания) состоит из вторичной обмотки трансформатора к которой подключен выпрямительный мост, после моста электролитический конденсатор С2 (желательно на 10000 мкФ х 35 вольт), после следует первый вывод микросхемы КРЕН у которой 2 вывод это выход стабилизированного напряжения 5 вольт, а вывод номер три — общий. Самый простой стабилизированный блок питания на 5 вольт

Вторичная обмотка трансформатора выдает примерно 6,3 вольт, а после емкостного фильтра это напряжение повышается до 8,5 вольт, что на 1 вольт выше чем минимальное значение входного напряжения стабилизатора (при выборе стабилизатора пользуйтесь справочным материалам, выбирайте входное напряжение подаваемое на стабилизатор немного больше минимального входного напряжения стабилизатора). Увеличение входного напряжения подаваемого на стабилизатор неминуемо приведет к повышению мощности выделяемой с стабилизаторе и соответственно к нагреву микросхемы. Этот факт приведет к необходимости увеличения размеров охлаждающего радиатора и соответственно к увеличению габаритов блока питания.Номинальное значение тока выходного трансформатора определяет выходную мощность стабилизатора. Так например при токе вторичной обмотки в 3 ампер (при стабилизированном выходном напряжении 5 вольт) мощность трансформатора будет 19-20 Ватт. Так же надо учитывать что, выпрямительный мост должен быть рассчитан на напряжение 50 вольт и ток 3 и более ампер. При всех этих параметрах еще необходим предохранитель на 0,2 ампер для сетевого напряжения подаваемого на первичную обмотку трансформатора.Сейчас широко доступны импортные стабилизаторы напряжения, например такая популярная серия как 7800, напряжение стабилизаторов указывается в двух последних цифрах — 05,06,08,10,12,15,18,24 (В).Очень часто, когда нет необходимого по мощности трансформатора, и его выходное напряжение превышает необходимое для вас значение применяют тока-ограничивающие резисторы (он находиться как правило перед стабилизатором напряжения), его сопротивление подбирают в этом случае в зависимости от выходного тока и напряжения стабилизатора, следует учитывать его рассеиваемую мощность, не следует выбирать резисторы с номинально допустимой мощностью рассеивания, если допустимо применить резистор мощность рассеивания 1 Ватт на предельных его значениях, лучше взять резистор на 2 Ватт.Трансформатор — надо не забывать что подаваемое напряжение на первичную обмотку трансформатора опасно для жизни, поэтому он должен быть изолирован или иметь заземленный корпус. Так же многие радиолюбители пренебрегают такой простой вещью как предохранитель, такой маленький элемент как предохранитель (плавкая вставка) может предотвратить перегрев и возгорание блока питания, предохранитель выбирают с небольшим запасом по току, так например если ток потребления блока питания 0,3 ампер, предохранитель должен быть на 0,5 ампер, при большем токе предохранителя он теряет свой смысл.

О стабилизаторах напряжения и стабилизаторах тока "Крен" привет

В обсуждениях электрических схем часто встречаются термины «стабилизатор напряжения» и «стабилизатор тока». Но какая между ними разница? Как работают эти стабилизаторы? В какой схеме нужен дорогой стабилизатор напряжения, а где достаточно простого регулятора? Ответы на данные вопросы вы найдёте в этой статье.

Рассмотрим стабилизатор напряжения на примере устройства LM7805.В его характеристиках указано: 5В 1,5А. Это значит стабилизирует он именно напряжение и именно до 5В. 1,5А — это максимальный ток, который может проводить стабилизатор. Пиковая сила тока. То есть от может отдать и 3 миллиампера, и 0,5 ампер, и 1 ампер. Столько, сколько тока требует нагрузка. Но не больше полутора. Это главное отличие стабилизатора напряжения от стабилизатора тока.

Виды стабилизаторов напряжения

Различают всего 2 основных типа стабилизаторов напряжения:

линейные
импульсные

Линейные стабилизаторы напряжения

Например, микросхемы КРЕН или LM7805, LM1117, LM350.

Кстати, КРЕН — это не аббревиатура, как многие думают. Это сокращение. Советская микросхема-стабилизатор, аналогичная LM7805 имела обозначение КР142ЕН5А. Ну а ещё есть КР1157ЕН12В, КР1157ЕН502, КР1157ЕН24А и куча других. Для краткости всё семейство микросхем стали называть «КРЕН». КР142ЕН5А тогда превращается в КРЕН142.

Советский стабилизатор КР142ЕН5А. Аналог LM7805.

Стабилизатор LM7805

Наиболее распространенный вид. Недостаток их в том, что они не могут работать на напряжении ниже, чем заявленное выходное напряжение. Если LM7805 стабилизирует напряжение на 5 вольтах, то на вход ему подать нужно как минимум на полтора вольта больше. Если подать меньше 6,5 В, то выходное напряжение «просядет», и мы уже не получим 5 В. Еще один минус линейных стабилизаторов — сильный нагрев при нагрузке. Собственно, в этом и заключается принцип их работы — всё, что выше стабилизируемого напряжения, просто превращается в тепло. Если мы на вход LM7805 подадим 12 В, то 7 потратятся на нагрев корпуса, а 5 пойдут потребителю. Корпус при этом нагреется настолько сильно, что без радиатора микросхема просто сгорит. Из всего этого вытекает ещё один серьёзный недостаток — линейный стабилизатор не стоит применять в устройствах с питанием от батареек. Энергия батареек будет тратиться на нагрев стабилизатора. Всех этих недостатков лишены импульсные стабилизаторы.

Импульсные стабилизаторы напряжения

Импульсные стабилизаторы — лишены недостатков линейных, но и стоят дороже. Это уже не просто микросхема с тремя выводами. Выглядят они, как плата с детальками.

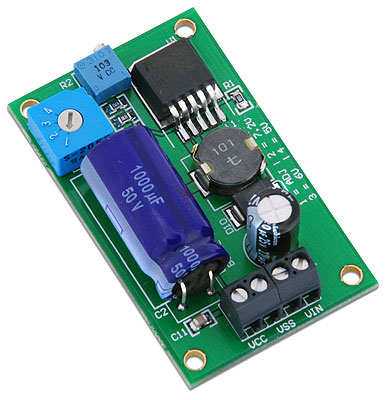

Один из вариантов исполнения импульсного стабилизатора.

Импульсные стабилизаторы бывают трех видов: понижающие, повышающие и всеядные. Наиболее интересные — всеядные. Независимо от напряжения на входе, на выходе будет именно то, которое нам нужно. Всеядному импульснику все равно, что на входе напряжение ниже или выше нужного. Он сам автоматом переключается в режим повышения или понижения напряжения и держит заданное на выходе. Если в характеристиках заявлено, что стабилизатору на вход можно подать от 1 до 15 вольт и на выходе будет стабильно 5, то так оно и будет. Кроме того, нагрев импульсных стабилизаторов настолько незначителен, что в большинстве случаев им можно пренебречь. Если ваша схема будет питаться от батареек или размещаться в закрытом корпусе, где сильный нагрев линейного стабилизатора недопустим — ставьте импульсный.

Купить - LM7805 10 штук на Алиєкспресс

Импульсный стабилизатор (повышайка) MT3608 2A на Алиєкспресс

Импульсный стабилизатор 5А (понижайка) XL4015на Алиэкспресс

Хорошо. А что со стабилизатором тока?

Не открою Америку, если скажу, что стабилизатор тока стабилизирует ток.Токовые стабилизаторы ещё иногда называют светодиодным драйвером. Внешне они похожи на импульсные стабилизаторы напряжения. Хотя сам стабилизатор — маленькая микросхема, а всё остальное нужно для обеспечения правильного режима работы. Но обычно драйвером называют всю схему сразу.

Примерно так выглядит стабилизатор тока. Красным кружком обведена та самая схема, которая и является стабилизатором. Всё остальное на плате — обвязка.

Итак. Драйвер задаёт ток. Стабильно! Если написано, что на выходе будет ток в 350мА, то будет именно 350мА. А вот напряжение на выходе может меняется в зависимости от требуемого потребителем напряжения. Не будем пускаться в дебри теории о том. как всё это работает. Просто запомним, что вы напряжение не регулируете, драйвер сделает все за вас исходя из потребителя.

Ну так и зачем всё это нужно то?

Теперь вы знаете, чем стабилизатор напряжения отличается от стабилизатора тока и можете ориентироваться в их многообразии. Возможно, вам так и не стало понятно, зачем эти штуки нужны.

Пример: вы хотите запитать 3 светодиода от бортовой сети автомобиля. Главное для светодиода важно контролировать именно силу тока. Используем самый распространенный вариант соединения светодиодов: последовательно соединены 3 светодиода и резистор. Напряжение питания — 12 вольт.

Резистором мы ограничиваем ток на светодиоды, чтобы они не сгорели. Падение напряжения на светодиоде пусть будет у нас 3.4 вольта.После первого светодиода остается 12-3.4= 8.6 вольт.Нам пока хватает.На втором потеряется еще 3.4 вольта, то есть останется 8.6-3.4=5.2 вольта.И для третьего светодиода тоже хватит.А после третьего останется 5.2-3.4=1.8 вольта.При желании добавить четвёртый светодиод — уже не хватит.Если напряжение питания поднять до 15В, то тогда хватит. Но тогда и резистор тоже надо будет пересчитать. Резистор — простейший стабилизатор (ограничитель) тока. Их часто ставят на те же ленты и модули. У него есть минус — чем ниже напряжение, тем меньше будет и ток на светодиоде (закон Ома, с ним не поспоришь). Значит, если входное напряжение нестабильно (в автомобилях обычно так и есть), то предварительно нужно стабилизировать напряжение, а потом можно ограничить резистором ток до необходимых значений. Если используем резистор, как токовый ограничитель там, где напряжение не стабильно, нужно стабилизировать напряжение.

Стоит помнить, что резисторы имеет смысл ставить только до определенной силы тока. После некоторого порога резисторы начинают сильно греться и приходится ставить более мощные резисторы . Тепловыделение растёт, КПД падает.

Импульсный стабилизатор тока

Импульсный стабилизатор тока тоже называют светодиодным драйвером. Часто те, кто не сильно разбирается в этом, стабилизатор напряжения называют просто драйвером светодиодов, а импульсный стабилизатор тока — хорошим светодиодным драйвером. Он выдаёт сразу стабильное напряжение и ток. И почти не нагревается. Вот так он выглядит:

Импульсный стабилизатор тока
