Реле времени регулируемые "Регтайм". Реле времени 12 вольт

Многофункциональное реле времени с питанием 12 вольт

Здравствуйте. В своём сегодняшнем обзоре я расскажу о возможностях реле времени, имеющего три режима работы и питающегося от 12 вольт. Заданное время может быть, как в десятых долях секунды, так и в секундах и в минутах. Максимально реле позволяет выставить временной интервал в 9999 минут, что составляет почти семь суток. Если вам это интересно – добро пожаловать под кат.

Заказ был сделан 11 ноября 2016 года. И скоростной почтой Грузии, пакет домчался ко мне как метеор, уже 25 января 2017 года. ))):

Пакет

Реле времени поставляется в запаянном антистатическом пакетике:

Краткие характеристики реле времени со страницы продавца:

Description: Power, equipment delay some time before power work until disconnect the power. Or power equipment to work immediately, delay time, automatically stops This product is a new digital LED countdown display 12v delay module module. It can be widely with various control switch places. Products can set the delay time, can press «set» buttons. After setting up, power-up setting value is previous setting delay time as we set last time (power-down memory function) Products are precision delay, error 0.01% per second, a delay of 0-99 seconds, LED changes per seconds The wide range of products can be used in many fields products are working low-power mode, press the left button to turn off the digital display or begin to show Products with high current input voltage regulator chip, with opto -isolated output, enhanced anti-jamming capability and ensure stability Increase supply anti-reverse function Voltage: Voltage DC 12V Inputs and outputs are opto-isolated, enhanced anti-jamming capability Power: Quiescent Current: 20mA Working Current: 50mA Ensure stability, industrial grade circuit boards, class PLC Operating voltage: 10 ~ 16V (if other ranges can be customized) After setting the parameters of power can never remember Time: 0 to 999.9 seconds from 0 to 9999 seconds 0 to 9999 minutes Increase the power-saving features, a key switch, permanent power Life: «10 million times Working temperature: -40 ~ 85'C Operating Mode Selection: When powered on, long press K1 2 seconds later enter the selection function mode, P1-1 ~ P1-3 optional; Long press K2 closes the digital display. Size: 61mm × 35mm Quantity:1pc Реле времени не имеет корпуса:

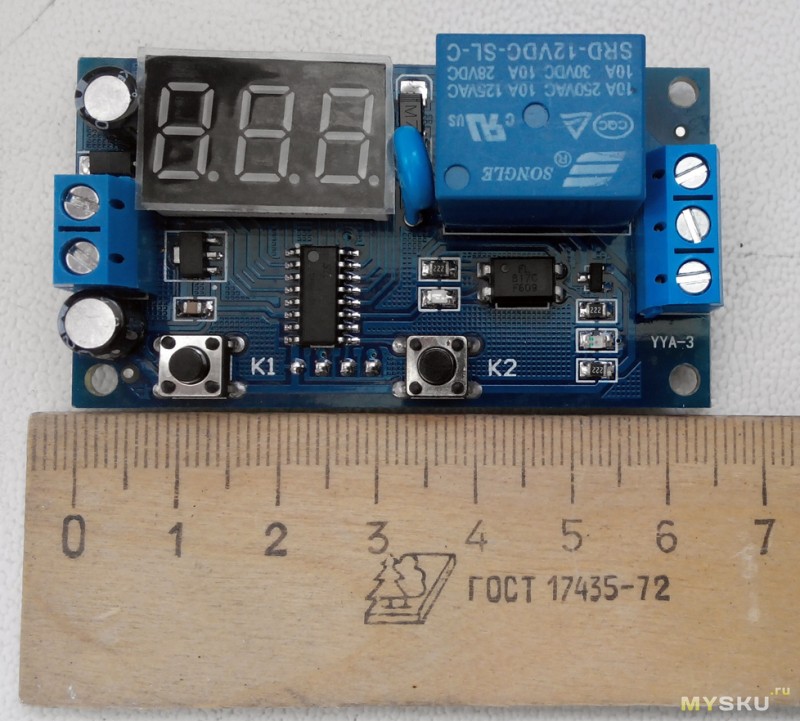

Установлено реле Songle SRD-12VDC-SL-C рассчитанное на 10 Ампер, но я бы не рискнул коммутировать им такой ток:

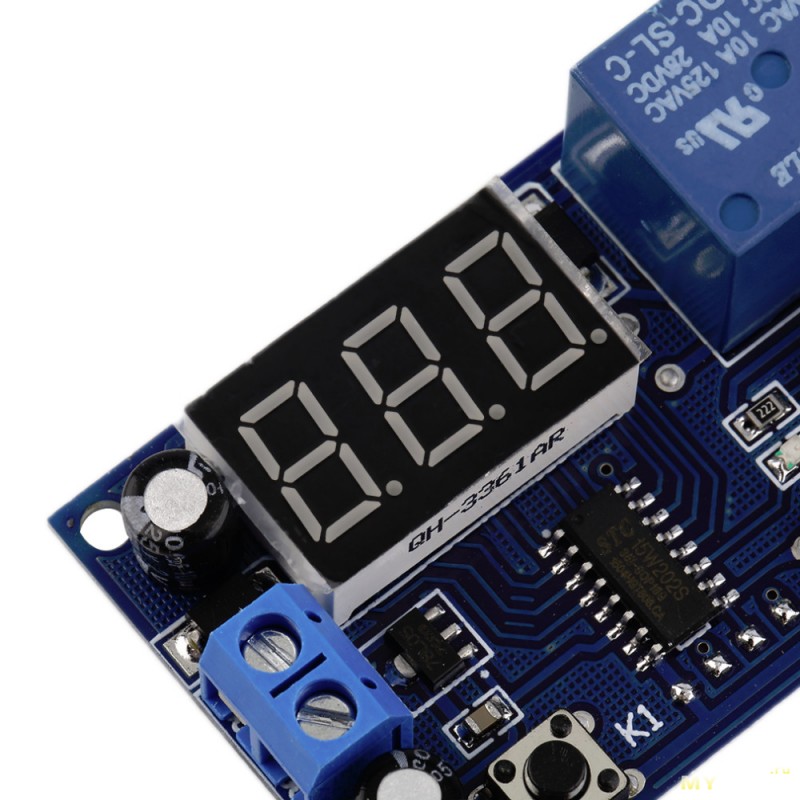

Реле времени создано на основе микроконтроллера STC 15W404AS:

Обратная сторона платы:

Вот схема подключения подобного реле:

Только обратите внимания, что вводная колодка здесь не такая. Не перепутайте плюс и минус при подключении, в рассматриваемом реле они располагаются наоборот. Выходные клеммы нарисованы верно.

NC – нормально замкнутый контакт, NO – нормально разомкнутый. Для моей области применения, я буду использовать нормально разомкнутые контакты. Поэтому дальнейшее описание функций будет на примере использования контакта NО.

Вот так подключаем управляемое реле времени устройство:

Не забываем про правильную полярность. Рисунок не от этого лота!

Реле времени поддерживает три режима работы.

Режимы переключаются нажатием на 2 секунды кнопки К1. Режим Р-1:

Нажимаем К-2 и задаём один временной интервал. Число задаётся кнопкой К-3. Регистр числа изменяется кнопкой К-2.

При подаче напряжения на реле времени, запускается таймер, по окончанию отсчёта, включается реле и замыкается контакт COM – NО. Соответственно, контакт COM – NC размыкается.

Повторно включить таймер можно кратковременным нажатием на кнопку К-1.

Режим Р-2:

При подаче напряжения на реле времени, запускается таймер и включается реле. При этом замыкается контакт COM – NО. Соответственно, контакт COM – NC размыкается. По окончании отсчёта времени – реле отключается и размыкается контакт COM – NО. Соответственно, контакт COM – NC замыкается.

Повторно включить таймер можно кратковременным нажатием на кнопку К-1.

Режим P-3:

Нажимаем К-2 и задаём два временных интервала и количество циклов. Число задаётся кнопкой К-3. Регистр числа изменяется кнопкой К-2.

При подаче напряжения на реле времени, запускается таймер с заданным первым временным интервалом и включается реле. При этом замыкается контакт COM – NО. Соответственно, контакт COM – NC размыкается. По окончании отсчёта времени первого временного интервала, начинается отсчёт второго временного интервала – реле отключается и размыкается контакт COM – NО. Далее цикл повторяется столько раз, сколько вы задали в настройках режима Р-3.

Настройки для каждого из трёх режимов индивидуальные и хранятся в энергонезависимой памяти реле времени.

Переключение минут/секунд/десятых долей секунд – выполняется нажатием кнопки К-3, при этом на табло появляется и сдвигается точка.

В данном случае, точка стоит перед последним регистром числа. Это значит, что в этом режиме можно задать максимальный временной интервал 999 секунд и девять десятых секунды: 999,9 секунд. Здесь задано 28,0 секунды.

Светящийся синий светодиод правее табло означает, что реле включено.

Здесь точка стоит после последнего регистра числа. Это означает, что в данном режиме время задаётся в минутах. Максимально – 9999 минут. Здесь задано 1200 минут.

Если точка отсутствует, то значит отсчёт времени задан в секундах, максимально 9999 секунд.

Одновременно минуты и секунды задать нельзя.

Нажатие на кнопку K-2 на 2 секунды – отключает табло для экономии энергии. Таймеры при этом продолжают свою работу. Включается табло аналогично.

При отключенном реле – плата потребляет 0,031А:

При включенном реле плата потребляет 0,056А:

И в завершении обзора – куда я применил данное реле времени.

В своём обзоре генератора озона я писал, что хочу снабдить его реле времени для автоматического отключения озонатора и уже заказал реле. Как раз речь и шла о рассмотренном реле времени. Теперь озонатор стал напоминать адскую машинку ))):

Задано время 1200 секунд, что составляет 20 минут. Время вполне достаточное для обработки салона автомобиля. И отсчет времени выбран в секундах, а не минутах потому, что секунды эпичнее смотрятся. )))

Спасибо за внимание.

mysku.ru

Программируемый таймер - реле на 12v

Всем доброго здравия! Дачный сезон в самом разгаре и появляется одна проблема — нужно часто поливать свой урожай, а каждый день на дачу не покатаешься. Но наши восточные друзья и тут нашли выход! Представляю вашему вниманию простой и недорогой выход из этой непростой ситуации — программируемый таймер — реле! Будет не только описание прибора, но и его практическое использование, а также куча фото! Итак: есть проблема — необходимо поливать огород 2 раза в день (утром и вечером), из электричества только старый аккумулятор на 12v (еще живой), также имеется кубовая бочка в которую из колодца наливается вода (с помощью насоса 12v) и из которой нужно организовать полив. Для этого потребовалось: 1. Вышеуказанный таймер — реле 2. Клапан для воды 12v 3. Шланг для капельного полива 4/7мм с адаптером на 1/2 4. Тройники и капельницы для капельного полива. Начнем с первого: Заказ ждал месяц, упаковка была стандартной, ничего не помялось и не сломалось. В комплекте коробка, устройство (клеммы в комплект не входят) и инструкция на английском

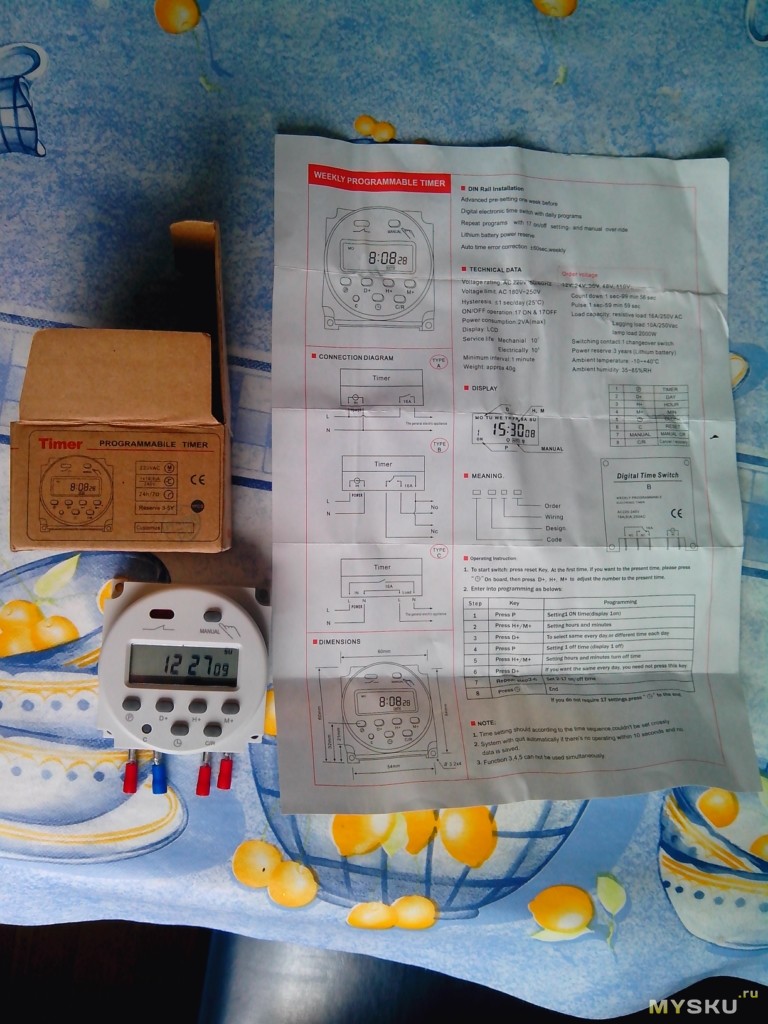

Характеристики: Полный диапазон времени: 1мин-168hours Нагрузочная способность контактов: 16А (8), 250 В переменного тока Максимальный ток: 16А Индуктивная нагрузка: 8а Внутренняя батарея: 1.2 В/40ма (аккумуляторные батареи) Температура работы: -10 ~ + 40 °C Программируемый: 17 × (неделя или день) Минимальный интервал: 1 минуту Размеры: 60x60x30mm Инструкция вполне понятна, только схемы подключения указаны на разные устройства — в моем случае это «type А». Настраивается очень легко: сначала устанавливается текущее время и день, затем устанавливается время включения, время выключения и день недели включения. Можно включить реле кнопкой «мануал». Внимание! Реле включается только при подключении к прибору питания 12v! Сам прибор питается от батарейки 1,2v. Для начала нарисовал схему подключения и припаял провода к клеммам

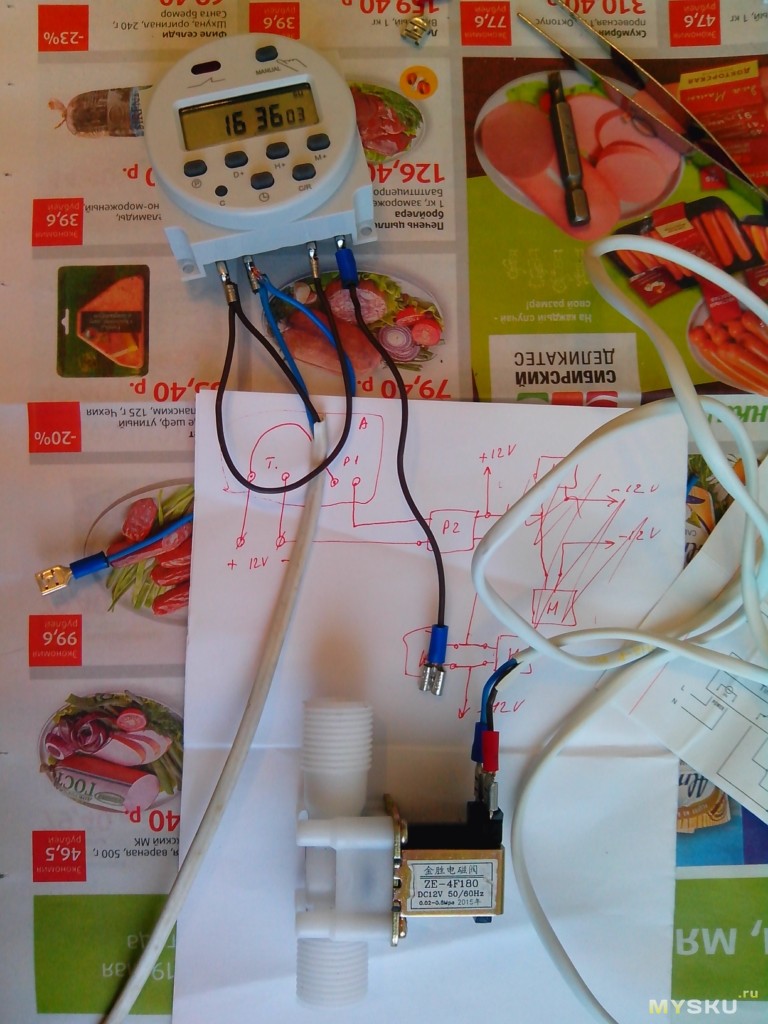

Подключаем согласно схеме

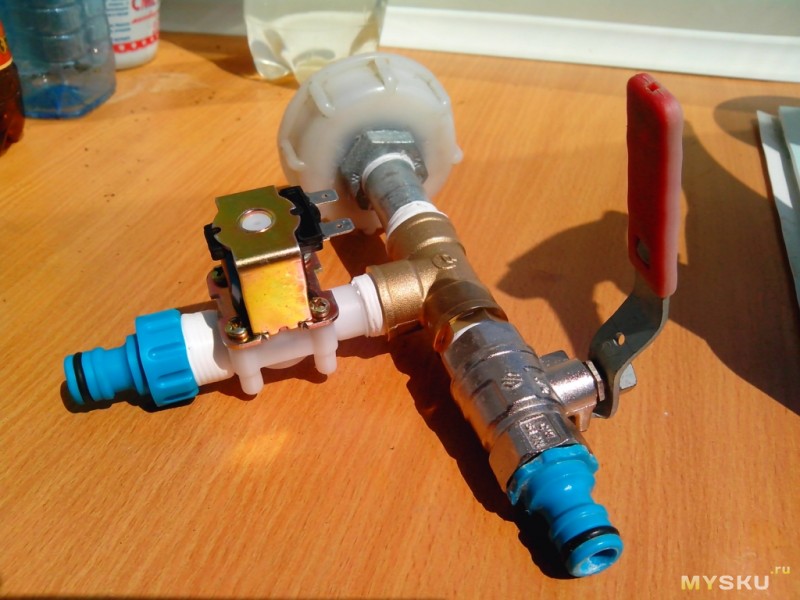

Подсоединяем клапан к сливу

Герметизируем контакты с помощью полиморфа (спасибо обзорам этой штуки на mySKU, только разогревал его не горячей водой, а мини газовым паяльником),

Едем на дачу и подключаем к аккумулятору

Проверяем работу

Прокладываем шланг и подключаем

На данном этапе что у меня получилось: Таймер работает без проблем — включается и выключается в заданное время. С клапаном пришлось немного повозится — давление воды слабое и клапан почти не открывался, он на мембране

пришлось разобрать и немного разработать — заработало. Так как вода идет самотеком, то соответственно полив получается слабеньким и время полива я ставил большим. Но! На следующей я с почты забираю насос (12v) и подключу его к этой системе (к прибору буду подключать через релюху от машины). Если интересует как всё это заработает — пишите в комментах! В дальнейших планах разжиться еще и солнечной панелью для зарядки аккумулятора. Подведем итоги: Плюсы: восемь вариантов программирования (мне двух хватило — два раза в день, каждый день). Возможность подключать несколько устройств. Минусы: не выявлены. Прибор оправдал все мои ожидания, даже более чем! Внимание! Товар куплен за свои кровные! Поэтому расчленёнки не делал и делать не буду!

mysku.ru

Каталог реле времени 12в

Наименование	Цена	Применяемость
Колодка 45 7373 9007 проводамис	45.60	4-х контактная
Колодка реле 45 7373 9016 с проводами	49.10	5-ти контактная
Колодка реле 45 7373 9078 с проводами	50.20	5-ти контактная
Колодка 45 7373 9095 с проводами	50.20	6-ти контактная
РЕГТАЙМ1-12-(0-60) (для вкл/выкл устройств на 0-60с)	350.00	Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ1-24-(0-60) (для вкл/выкл устройств на 0-60с)	350.00	Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ2-12-(0-60) (для вкл/выкл устройств через 0-60с)	350.00	Автомобили любой марки с напряжением бортовой сети 12
РЕГТАЙМ2-24-(0-60) (для вкл/выкл устройств через 0-60с)	350.00	Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ1-12-(60-600) (для вкл/выкл устройств на 60-600с)	350.00	Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ1-24-(60-600) (для вкл/выкл устройств на 60-600с)	350.00	Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ2-12-(60-600) (для вкл/выкл устройств через 60-600с)	350.00	Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ2-24-(60-600) (для вкл/выкл устройств через 60-600с)	350.00	Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ3-12-(0-60) (для вкл/выкл устройств через 0- 60с)	350.00	Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ1-12-2 (для вкл/выкл устройств на 2с)	350.00	Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ1-12-5 (для вкл/выкл устройств на 5с)	350.00	Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ1-12-10 (для вкл/выкл устройств на 10с)	350.00	Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ1-12-30 (для вкл/выкл устройств на 30с)	350.00	Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ1-12-60 (для вкл/выкл устройств на 60с)	350.00	Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ1-12-120 (для вкл/выкл устройств на 120с)	350.00	Автомобили любой марки с напряжением бортовой сети 12в
РЕГТАЙМ1-12-300 (для вкл/выкл устройств на 300с)	350.00	Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ1-12-600 (для вкл/выкл устройств на 600с)	350.00	Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ1-12-1800 (для вкл/выкл устройств на 1800с)	350.00	Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ1-24-1 (для вкл/выкл устройств на 1с)	350.00	Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ1-24-2 (для вкл/выкл устройств на 2с)	350.00	Автомобили любой марки с напряжением бортовой сети 24
РЕГТАЙМ1-24-5 (для вкл/выкл устройств на 5с)	350.00	Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ1-24-10 (для вкл/выкл устройств на 10с)	350.00	Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ1-24-30 (для вкл/выкл устройств на 30с)	350.00	Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ1-24-60 (для вкл/выкл устройств на 60с)	350.00	Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ1-24-120 (для вкл/выкл устройств на 120с)	350.00	Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ1-24-300 (для вкл/выкл устройств на 300с)	350.00	Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ1-24-600 (для вкл/выкл устройств на 600с)	350.00	Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ1-24-1800 (для вкл/выкл устройств на 1800с)	350.00	Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ2-12-1 (для вкл/выкл устройств через 1с)	350.00	Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ2-12-2 (для вкл/выкл устройств через 2с)	350.00	Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ2-12-5 (для вкл/выкл устройств через 5с)	350.00	Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ2-12-10 (для вкл/выкл устройств через 10с)	350.00	Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ2-12-30 (для вкл/выкл устройств через 30с)	350.00	Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ2-12-60 (для вкл/выкл устройств через 60с)	350.00	Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ2-12-120 (для вкл/выкл устройств через 120с)	350.00	Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ2-12-300 (для вкл/выкл устройств через 300с)	350.00	Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ2-12-600 (для вкл/выкл устройств через 600с)	350.00	Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ2-12-1800 (для вкл/выкл устройств через 1800с)	350.00	Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ2-24-1 (для вкл/выкл устройств через 1с)	350.00	Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ2-24-2 (для вкл/выкл устройств через 2с)	350.00	Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ2-24-5 (для вкл/выкл устройств через 5с)	350.00	Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ2-24-10 (для вкл/выкл устройств через 10с)	350.00	Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ2-24-30 (для вкл/выкл устройств через 30с)	350.00	Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ2-24-60 (для вкл/выкл устройств через 60с)	350.00	Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ2-24-120 (для вкл/выкл устройств через 120с)	350.00	Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ2-24-300 (для вкл/выкл устройств через 300с)	350.00	Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ2-24-600 (для вкл/выкл устройств через 600с)	350.00	Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ2-24-1800 (для вкл/выкл устройств через 1800с)	350.00	Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ3-12-1 (для вкл/выкл и задержки выкл/вкл устройств на 1с)	350.00	Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ3-12-2 (для вкл/выкл и задержки выкл/вкл устройств на 2с)	350.00	Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ3-12-5 (для вкл/выкл и задержки выкл/вкл устройств на 5с)	350.00	Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ3-12-10 (для вкл/выкл и задержки выкл/вкл устройств на 10с)	350.00	Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ3-12-30 (для вкл/выкл и задержки выкл/вкл устройств на 30с)	350.00	Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ3-12-60 (для вкл/выкл и задержки выкл/вкл устройств на 60с)	350.00	Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ3-12-120 (для вкл/выкл и задержки выкл/вкл устройств на 120с)	350.00	Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ3-12-300 (для вкл/выкл и задержки выкл/вкл устройств на 300с)	350.00	Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ3-12-600 (для вкл/выкл и задержки выкл/вкл устройств на 600с)	350.00	Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ3-12-1800 (для вкл/выкл и задержки выкл/вкл устройств на 1800с)	350.00	Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ3-24-1 (для вкл/выкл и задержки выкл/вкл устройств на 1с)	350.00	Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ3-24-2 (для вкл/выкл и задержки выкл/вкл устройств на 2с)	350.00	Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ3-24-5 (для вкл/выкл и задержки выкл/вкл устройств на 5с)	350.00	Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ3-24-10 (для вкл/выкл и задержки выкл/вкл устройств на 10с)	350.00	Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ3-24-30 (для вкл/выкл и задержки выкл/вкл устройств на 30с)	350.00	Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ3-24-60 (для вкл/выкл и задержки выкл/вкл устройств на 60с)	350.00	Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ3-24-120 (для вкл/выкл и задержки выкл/вкл устройств на 120с)	350.00	Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ3-24-300 (для вкл/выкл и задержки выкл/вкл устройств на 300с)	350.00	Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ3-24-600 (для вкл/выкл и задержки выкл/вкл устройств на 600с)	350.00	Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ3-24-1800 (для вкл/выкл и задержки выкл/вкл устройств на 1800с)	350.00	Автомобили любой марки с напряжением бортовой сети 24В

m8928.ru

Реле времени регулируемые "Регтайм" — 12В

Главная
/
Реле времени регулируемые "Регтайм"

Реле используются для включения на (РЕГТАЙМ1), через (РЕГТАЙМ2) или с задержкой выключения на (РЕГТАЙМ3) определенное время. РЕГТАЙМ5 представляет из себя генератор импульсов, длительность и частота которых регулируются двумя многооборотными подстроечными резисторами. Изделия выполнены по схеме с таймером, управляющим силовым переключающим реле. Реле работают по однопроводной схеме, в которой с корпусом автомобиля соединен отрицательный вывод источника питания, и работают только при поданном напряжении. Реле изготовлены с возможностью ручной регулировки времени работы.

Регулировка осуществляется с помощью подстроечного резистора через отверстие в корпусе реле. Для контроля срабатывания предусмотрен светодиод под полупрозрачным корпусом изделия. Для удобства ручной регулировки разработаны реле трех временных диапазонов: от 0 до 60, от 60 до 600 и от 600 до 6000 секунд. Возможно изготовление реле с фиксированным временем работы или другим диапазоном регулировки по требованию заказчика.

Посмотреть видео работы реле времени Регтайм1 Посмотреть видео работы реле времени Регтайм2 Посмотреть видео работы реле времени Регтайм3

Варианты комбинирования реле времени: Посмотреть видео Генератор импульсов на Регтайм1 и Регтайм3 Посмотреть видео Генератор одиночных импульсов при включении/выключении на Регтайм2 и Регтайм3

Обозначение контактов для реле Регтайм с регулировкой времени

Также смотрите раздел РАСПРОДАЖА.

www.12vi.ru

Реле времени 12 вольт | Сфера применения, ключевые характеристики, функции – на промышленном портале Myfta.Ru

Реле времени 12 Вольт — это в первую очередь прибор, который предназначен для создания автономной выдержки времени, а также для обеспечения установленного порядка всех элементов схемы.

Он обычно применяются в управлении электрическими цепями, при формировании временных выдержек.

И, наконец, реле времени употребляется в таких случаях, в которых, например, нужно лишь автоматически сделать действия не сразу после сигнала, а после прохождения определенного промежутка времени.

Ключевые характеристики этого устройства:

Усиление подпитки: 12-240В АС;
Характерные диапазоны времени: от 1 до 10 секунд, а также от 1 до 10 минут и, наконец, 1-10-100 часов;
Поддерживаются такие функции: WsWa, Ip, Ii, ER, EWu, EWs;
Охват настройки: от 5 до 100%;
Есть два выходных перекидных контакта;
В реле времени 12 вольт уровень защиты такой: фронтали — IP40, а на зажимах — IP40.

Подобный прибор исполняет такие первостепенные функции, которые мы рассмотрим и выявим в них некоторые особенности, такие как:

Во–первых, это функция генератора импульсов, то есть начиная с паузы (это будет циклическая модель). (Bp). Когда происходит подпитка U, тогда возникает отсчет данного интервала t. Когда данный интервал t заканчивается, тогда устройство R закрывается, и тогда начинает отсчитываться первичный интервал, когда этот интервал закончится, оно размыкается. Этот круг Цикл повторяется как соотношение 1:1, до того момента, пока не будет прекращена подпитка питания.
Задержка при включении (E)
Задержка при включении с контактом управления (Es)
Суть в том, что напряжение не должно прерываться, когда истечет данный интервал, тогда реле выхода замыкается. Все находится в данном состоянии, до того времени, пока разъединено управление.
Задержка при выключении с контактом управления (R)
Вырабатывание импульса для спада управляющего сигнала (Wa). Главное отличие в том, что когда срок действия интервала заканчивается, то в этот период на контакт управления могут передаваться различные импульсы. А новый цикл, возможно включить, только когда предыдущий полностью завершится.
Вырабатывание импульса по тылу управляющего сигнала (Ws)
Вырабатывание импульса при подаче напряжения питания (Wu)

Схема подключения реле времени

Размеры

myfta.ru

Реле времени 12 вольт №6

Исполнение таймера тип №6. Логика работы реле времени тип №6 сочетает в себе режим работы типа 1 и 2, а также режим “ПУСК” кнопкой, переключение временных диапазонов.

Описание работы тип 1. Сразу после подачи питания на питающие контакты реле времени, если включен режим кнопки, то после нажатия кнопки пуск, таймер подает питание на катушку силового реле и контакты реле срабатываю, по прохождению установленного времени, таймер отключает питание катушки силового исполнительного реле и контакты возвращаются в исходное положение, замыкая или размыкая контакты. Для контроля процесса работы таймера загорается встроенный светодиод. Следующий временной цикл произойдет после кратковременного пропадания питания на контакте питания таймера или повторной подачи питания, если включен режим кнопки, то после нажатия кнопки пуск.

При включении реле времени тип №2. Алгоритм работы реле времени тип №2 настроен задержку после подачи питания. После подачи питания на питающие контакты реле или если включен режим кнопки, то после нажатия кнопки пуск начинается отсчет установленного времени, но катушка реле не включается сразу и только по истечению установленного времени подается питание на катушку силового исполнительного реле в результате цепь с контактами замыкается и соответственно другой, происходит ее удержания, пока есть питание на питающих контактах таймера. Следующий цикл произойдет после кратковременного пропадания питания на контакте питания таймера, если включен режим кнопки, то после нажатия кнопки пуск.

При включенном режиме через кнопку “ПУСК”, таймер работает только по её команде, при повторном нажатии, если не прошло установленное время не стартует, (это можно сделать на заказ), при подаче питания также не стартует.

Регулировка времени работы таймера производится переменным много-оборотным сопротивлением при помощи маленькой отвертки, диапазоны времени выбираются переключателем, алгоритм работы: перемычкой.

2magnita.ru

Циклическое реле времени

При подборе реле времени для «одной поделки» были куплены несколько разных модификаций. В обзоре вариант циклического реле времени Началось все с поиска реле с определенным типом работы (по коду PS — требовался режим FE). Наверное будет лишним вдаваться в подробности этого режима работы в данном обзоре (позже будет более интересный обзор с детализацией типов и построенного устройства), поэтому перескочу чуть далее… В процессе поиска понял, что добиться от продавцов диаграмм работы реле или даже простого ответа на вопрос БУДЕТ ЛИ РАБОТАТЬ в заданном режиме практически нереально. Поэтому были сделаны несколько пробных заказов разных модификаций реле, с целью протестировать их возможности и постараться собрать из них необходимое мне устройство. Ниже описание одного их купленных образцов. Это вариант реле с циклическим переключением состояния в течении всего времени подачи питания. Варианты использования всякого рода включения термостатов, освещения и пр.

После покупки и тестирования понял ряд ошибок при выборе, так одна из них, например, необходимость выбора платы реле с тремя контактами по входу, для возможности подачи управляющих импульсов чтобы получить необходимый мне результат. Но что получил — то получил, решил поделиться подробностями работы — возможно будет полезно кому-нибудь при выборе подобных реле под свои цели.

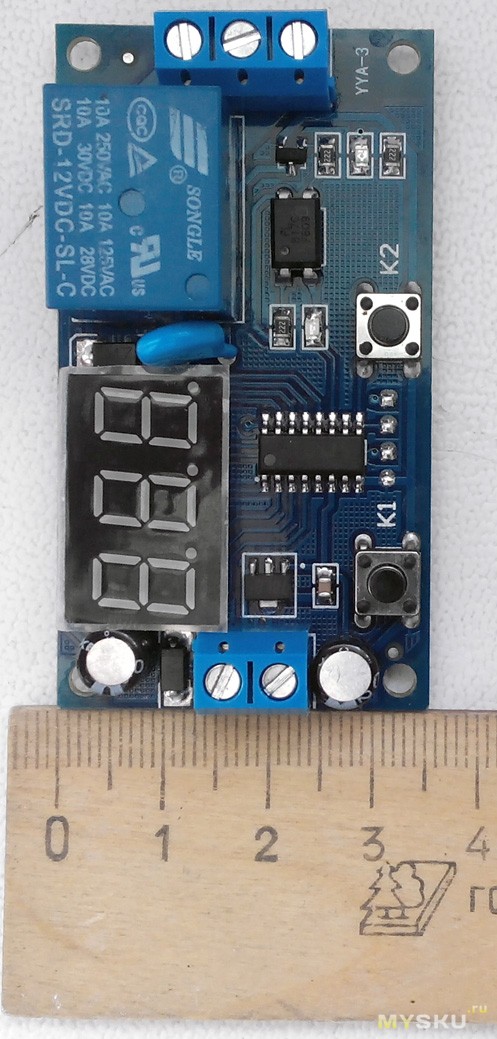

Внешний вид реле и его размеры Собрано на STC15W202S, для интеграции в схемы установлены удобные клеммники для проводов. размеры… Качество пайки среднее — имеются пустоты, и вообще впечатление «сухой пайки» с недостаточным количеством флюса. В первую очередь была проверена работоспособность устройства. В принципе все нормально, пришлось немного разобраться с управлением, ниже опишу функции и назначение кнопок.

имеются две кнопки подписанные как К1 и К2. В начальном положении К1 вход в установки а К2 переключение диапазона времени задержки, имеются несколько вариантов выбираются циклически по кругу — 99.9сек, 999 сек, 9999сек. Т.е. можно выбрать от 0.1 сек до 9999 сек как время включенного, так и выключенного состояния реле. При входе в режим установок (однократного нажатия К1) кнопка К1 начинает выполнять функцию «ввода» и выбора настройки режима (включенного или выключенного состояния реле) а кнопка К2 прокрутки значений. Короче все предельно просто и легко к пониманию.

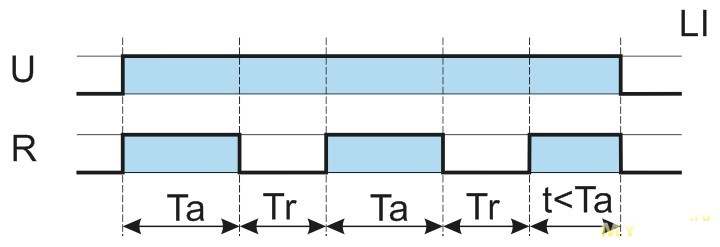

Данное реле по коду PS — относится к LI (Асимметричный повтор цикла (начальный импульс ВКЛ)) Питание подается на таймер. Выходные контакты срабатывают немедленно и переключаются между положениями ВКЛ и ВЫКЛ до тех пор, пока подается питание. Время пребывания в замкнутом (Тa) и разомкнутом (Тr) состоянии настраивается независимо. Диаграмма работы данного релеTa и Tr как Выше писал есть возможность настроить от 0.1 сек до 9999сек. При работе реле на индикаторе постоянно присутствуют показания оставшегося времени до смены режима работы и индикация работы (синий светодиод) и питания 12в (красный светодиод). Реле имеет нормально замкнутый и нормально разомкнутый контакт с заявленным током коммутации до 10А. Ниже короткое видео работы.

Минусы -пайка, отсутствие инструкции и диаграмм работы. Плюсы — Вполне работоспособное циклическое реле с гуманным ценником. Можно рекомендовать к использованию в различной автоматике с использованием его возможностей. Удобные клеммники для подсоединения в схемы. Относительно большой коммутируемый ток нагрузки. Возможность коммутации с «развязкой» по питанию.
