Этапы сборки Вкратце расскажу про новый модуль. Схема довольно известная (прислали мне ссылку в личку): Какой же блок питания без индикатора напряжения и тока? Потому в 4-м обзоре я попытался сделать ампервольтметр самостоятельно. В принципе получился неплохой прибор, однако он имеет некоторую нелинейность в диапазоне от 0 до 3.2А. Эта погрешность никак не будет влиять при использовании данного измерителя, скажем в зарядном устройстве для АКБ автомобиля, но недопустима для Лабораторного БП, потому, я заменю этот модуль, китайскими щитовыми прецизионными вольтметром и амперметром с дисплеями, имеющими 5 разрядов… А собранный мною модуль найдет применение в какой-нибудь другой самоделке. Теперь дело осталось за «малым», изготовить корпус и собрать все блоки вместе, чем я и займусь в этом финальном обзоре по данной тематике.
Поискав готовый корпус, ничего подходящего не нашел. У китайцев есть неплохие коробки, но, к сожалению, цена их, а особенно стоимость доставки — запредельная… Потому я поехал на строительный базар и купил 3 метра алюминиевого уголка. С его помощью будет собран каркас прибора.
Подготавливаем детали нужного размера. Расчерчиваем заготовки и спиливаем уголки при помощи отрезного диска. Обзор на мою версию дремеля. Измерение размеров К сожалению времени мало свободного, потому слесарные работы продвигаются медленно. Вечерами за неделю изготовил лицевую панель из листа алюминия и панельку под вход питания и предохранитель. Опять была заминка, банально, кончились отрезные диски для дремеля, поиск по всем магазинам Алматы ни к чему не привел, потому пришлось ждать диски из Китая… Благо пришли быстро за 15 дней. Дальше работа пошла более весело и быстро…

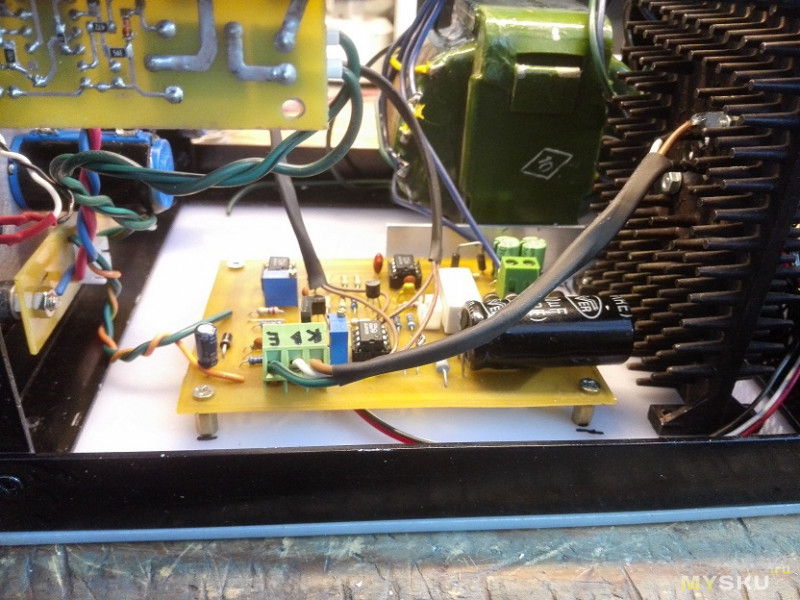

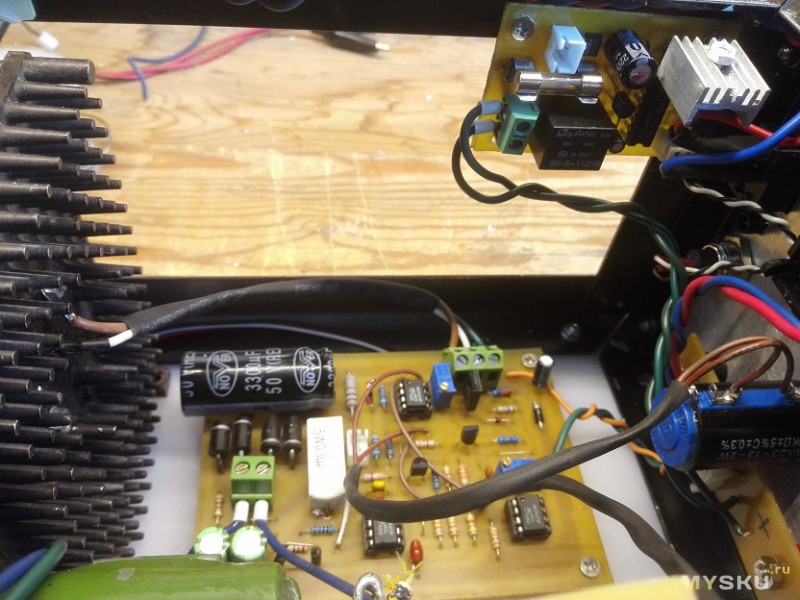

Пропилил дремелем отверстия под цифровые индикаторы, и обработал напильником. Ну чтож, продолжаем сборку. Подключаем цифровой амперметр. Важно: не наступайте на мои грабли, не используйте штатный разъем, только пайка непосредственно к контактам разъема. Иначе будет в место тока в Амперах, показывать погоду на Марсе. Основная плата установлена рядом с радиатором выходного транзистора. Плата переключения обмоток установлена над трансформатором, что позволило значительно сократить длину шлейфа проводов. Наступил черед собрать модуль дополнительного питания для модуля переключения обмоток, амперметра, вольтметра и т.п.
Поскольку у нас линейный — аналоговый БП, будем использовать так же вариант на трансформаторе, никаких импульсных блоков питания. :-)
Вытравливаем плату: Ну вот, все блоки встроены (кроме модуля управления вентилятором, который будет изготовлен позже) и установлены на свои места. Провода подключены, предохранителя вставлены. Можно проводить первое включение. Осеняем себя крестом, закрываем глаза и даем питание…
Бабаха и белого дыма нет — уже хорошо… Вроде на холостом ходу ничего не греется… Нажимаем кнопку включения нагрузки — зажигается зеленый светодиод и щелкает реле. Вроде все пока нормально. Можно приступать к тестированию. Как говорится, «скоро сказка сказывается, да не скоро дело делается». Опять выплыли подводные камни. Модуль переключения обмоток трансформатора работает некорректно с силовым модулем. При напряжении переключения с первой обмотки на следующую происходит скачек напряжения, т.е при достижении 6.4В происходит скачек до 10.2В. Потом конечно можно уменьшить напряжение, но это не дело. Сначала я думал, что проблема в питании микросхем, поскольку их питание тоже от обмоток силового трансформатора, и соответственно растет с каждой последующей подключенной обмоткой. Потому попробовал дать питание на микросхемы с отдельного источника питания. Но это не помогло.
Потому есть 2 варианта: 1. Полностью переделать схему. 2. Отказаться от модуля автоматического переключения обмоток. Начну с 2 варианта. Полностью без переключения обмоток я остаться не могу, потому как вариант мириться с печкой мне не нравится, потому поставлю тумблер- переключатель позволяющий выбирать подаваемое напряжение на вход БП из 2-х вариантов 12В или 24В. Это конечно «полумера», но лучше чем вообще ничего.
Заодно решил поменять амперметр на другой подобный, но с зеленым цветом свечения цифр, поскольку красные цифры амперметра светятся довольно слабо и при солнечном свете их плохо видно. Вот что получилось: Ставим переключатель и подключаем к нему провода. Проверяем.
При положении переключателя «вниз» — максимальное напряжение без нагрузки составило около 16В При положении переключателя вверх — доступно максимальное напряжение для данного трансформатора 34В (без нагрузки) Теперь ручки, долго не стал придумывать варианты и нашел пластмассовые дюбели подходящего диаметра, как внутреннего, так и внешнего. Обзор получился очень большим. Потому не буду отнимать Ваше время и вкратце протестируем Лабораторный блок питания.
Помехи осциллографом мы уже смотрели в первом обзоре, и с тех пор ничего не изменилось в схемотехнике.
Потому проверим минимальное напряжение, ручка регулировки в крайнем левом положении: Теперь максимальный ток Ограничение тока в 1А Максимальное ограничение тока, ручка регулировки тока в крайне правом положении: На этом Всё мои дорогие радиогубители и сочувствующие… Спасибо всем, кто дочитал до конца. Прибор получился брутальный, тяжелый и я надеюсь надежный. До новых встреч в эфире! UPD: Осциллограммы на выходе блока питания при включении напряжения: UPD2: Друзья с форума «Паяльник» дали идею, как с минимальными переделками схемы запустить модуль переключения обмоток. Спасибо всем за проявленный интерес, буду доделывать прибор. Поэтому — продолжение следует. mysku.ru Блок питания 30 на Вольт и 5 Ампер,широко применяется радиолюбителями в самых разных схемах. В литературе для радиолюбителей опубликовывались различные типы схем таких устройств, он не требует применять специальные микросхемы и импортные деталей. Сегодня при покупке таких микросхем возникают проблемы, в некоторых районах, найти их довольно проблематично. В блоке используются доступные большенству детали.
Схему нашего блока питания можно условно разбить на 3 главных узла:
Главный узел – это стабилизатор напряжения, который даёт возможность отрегулировать параметры сигнала.В его состав входят дифференциальная ступень, две ступени усиления, и регулятор.
Внутренний сетевой узел - выполнен по классической схеме имеющей трансформатор, диодный мост VD1-VD4, конденсаторов С1 - С7, и стабилизаторов DA1 и DA2 Узел защиты какими-то особенностями не обладает. Датчик тока подобран под ток в три ампера, но можно увеличить и под пять ампер. Большой период времени его использовали с током пять ампер. Никаких проблем при этом было. Соединенные все узлы по схеме Дарлингтона.
Резистор для срабатывания защиты, подбирают по надобностям. Блок питания 30в 5а, при качественной сборке и исправных деталях, можно использовать сразу после подключения к сети. Его регулировка заключается в установлении требуемых пределов изменения напряжения на выходе и тока для срабатывания защиты.
В цифровую панель входит делитель входного напряжения и тока, на основе микросхемы КР572ПВ2А и индикаторов светодиодных четырёх семисегментных. Микросхема, это высокочувствительный преобразователь до трёх с половиной десятичных разрядов, работает последовательным счётом с двойной интеграцией, ведётся коррекция нуля автоматически, c проверкой полярности входного сигнала.
Для более чёткой индикации параметров сигнала применяют схему на плате КР572ПВ6. Габариты такой платы восемьдесят на пятьдесят миллиметров. Площадки контактов напряжения и тока платы цифровой панели, подсоединяются при помощи гибких проводников к контактам соответствующих индикаторов. Схему КР572ПВ2А часто меняют на импортную схему ICL7107CPL, так как её параметры и качество превосходят типовую. www.radio-magic.ru Блок питания выполнен на основе двух микросхем и кроме них содержит всего несколько дискретных элементов. В связи с этим, он прост в изготовлении и настройке. В тоже время, блок питания отличается высокими показателями, такими как плавная регулировка напряжения в больших пределах, низкий коэффициент пульсаций, выходной ток до 5А с возможностью стабилизации тока, высокая надежность. Также, блок питания имеет защиту от короткого замыкания. Трансформатор используется тот который выдает на вторичной обмотке 25-35 Вольт и при токе в 5 А его выходное напряжение снижается не сильно. 2 конденсатора по 4700мкФ соединенные параллельно обеспечивают низкий коэффициент пульсаций еще до интегрального стабилизатора напряжения на LM338. Потенциометром P1 можно менять выходное напряжение блока питания от 1.5В до 25В. Удобно установить два потенциометра последовательно для грубой и плавной регулировки напряжения. Сдвоенным переключателем SW2 подключается или отключается стабилизатор тока выполненный на микросхеме LM317. Стабилизатор тока позволяет ограничивать выходной ток блока питания в пределах 0…1.5 А Вместо потенциометра P2 лучше использовать переключатель на 8-10 фиксированных значений так как потенциометром трудно установить желаемый ток. В таблице даны примерные значения выходного максимального тока в зависимости от номинала резистора подключенного между ножками Adj и Out микросхемы LM317 Ток Сопротивление резистора 20 мА 62 Ом 30 мА 43 Ом 40 мА 33 Ом 80 мА 16 Ом 350 мА 3,9 Ом 750 мА 1,8 Ом 1000 мА 1,3 Ом Блок питания в режиме стабилизации тока удобно использовать для зарядки аккумуляторов емкостью до 15АЧ. В приборе использован вольтметр на 30В и амперметр на 5А. Обе микросхемы снабжены радиаторами так как имеют свойство нагреваться особенно при больших значениях выходного тока, желательно использовать термопасту. Естественно радиаторы разные и не контактируют между собой. Хороший теплоотвод обеспечит надежную работу устройства. Плата, трансформатор и все органы управления и индикации помещаются в просторный корпус, в корпусе имеются отверстия для циркуляции воздуха. LM338 Корпус - out LM317 Способ намотки трансформатора: сперва наматывается первая обмотка виток к витку. Затем таким же образом наматываем вторичную обмотку, пока не заполнится все кольцо. Автор: Веселов Андрей; Публикация: www.cxem.net shema.info Лабораторный блок питания своими руками 1,3-30В 0-5А Лабораторный блок питания своими руками 1,3-30В 0-5А Собирая лабораторный блок питания своими руками, многие сталкиваются с проблемой выбора схемы. Импульсные блоки питания при наладке самодельных передатчиков или приемников могут давать нежелательные помехи в эфир, а линейные блоки питания зачастую не в силах развивать большую мощность. Почти универсальным блоком может стать простой линейный блок питания 1,3 – 30В и током 0 – 5А, который будет работать в режиме стабилизации тока и напряжения. При желании им можно будет, как зарядить аккумулятор, так и запитать чувствительную схему. В сети гуляет интересная схема, которая обсуждалась на множестве форумов, отзывы по ней были ну совсем неоднозначные. Ниже приводим оригинал этой схемы, и вкратце расскажем, откуда она взята. На основе ее мы сделаем лабораторный блок питания своими руками. Это почти классика. Блок питания реализован на стабилизаторе напряжения LM317, который может регулировать напряжение в пределах 1,3 – 37В. Работая в паре с мощным транзистором КТ818, схема способна протянуть через себя уже значительный ток. Ограничитель и стабилизатор тока, так называемая защита лабораторного блока питания, организована на LM301. Если обратиться к первоисточникам, можно увидеть, что основа схемы описывалась в разных книгах, например Г. Шрайбер «300 схем источников питания» стр. 39. А также упоминалась в книге П. Хоровиц «Искусство схемотехники» том 1, стр. 358. Новичкам, собирающий первый блок питания, рекомендуем ознакомиться с вышеупомянутой литературой, там есть, что для себя почерпнуть. Как видим, основа особо не поменялась, схема обросла парой фильтрующих конденсаторов, диодными мостами и весьма странным способом включения измерительной головки. Также применяется транзистор КТ818, который значительно уступает по мощности MJ4502 или MJ2955. Лабораторный блок питания своими руками 1,3-30В 0-5А Немножко подумав, мы сделали свою интерпретацию данного блока питания. Повысили емкость входных конденсаторов, убрали элементы измерительной головки и добавили парочку защитных диодов. Применения в этой схеме КТ818 было абсолютно неоправданно, он безбожно грелся и безвозвратно издох, пока его не заменили парой недорогих транзисторов TIP36C, которые включили параллельно. Настройку блока питания необходимо проводить в несколько этапов: Первое включение производится без LM301 и транзисторов. Регулятором Р3 проверяем, как регулируется напряжение. За регулировку напряжения отвечают LM317, Р3, R4 и R6,С9. Если регулировка напряжения производиться нормально, тогда к схеме подключаем транзисторы. Пару транзисторов покупать лучше с одной партии, с максимально близким hFE. Для нормальной работы параллельно включенных транзисторов, в цепи эмиттера должны находиться балансировочные резисторы R7 и R8. Номинал R7 и R8необходимо подбирать, сопротивление должно быть максимально низким, но достаточным, что бы ток проходящий через Т1 был равен току проходящим через Т2. На данном этапе к выходу БП можно подключать нагрузку, но ни в коем случае не стоит устраивать КЗ – транзисторы моментально выйдут из строя, забрав с собой и LM317. Следующим этапом станет установка LM301. Важно убедиться, что на 4-й ножке операционного усилителя присутствует -6 В. Если там +6 В, то необходимо внимательно осмотреть, как у Вас включен диодный мост BR2 и правильно ли подключен конденсаторС2. Питание LM301 (7я ножка) МОЖНО брать с выхода БП. Вся дальнейшая настройка сводиться к подгону Р1 под максимальный рабочий ток блока питания. Как видим, настроить лабораторный блок питания своими руками будет совсем не трудно, главное не допустить ошибки при монтаже. Используемые нами основные компоненты: Лабораторный блок питания 30в 5а, результат Плата управления собранная на макетке. Плата основного диодного моста. Транзисторы установлены на радиатор от Cooler Master CMDK8, этот боксовый куллер способен рассеивать мощность до 95 Вт. Внутри блока расположен 80мм дополнительный вентилятор, охлаждающий диодный мост и трансформатор, а также обдувающий радиатор транзисторов с тыльной стороны. Все это добро засунуто в добротный радиолюбительский корпус, оставшийся со времен СССР. Вот таким вышел у нас лабораторный блок питания своими руками. Подключение цифрового вольтамперметра избавило нас от измерительных стрелочных приборов. Демонстрация работы: В работе с максимальным током в 5 А транзисторы остаются теплыми благодаря хорошей системе охлаждения, температура основного диодного моста также в норме, т.к. там используются мощные диоды Шоттки и вентилятор, который охлаждает этот мост и трансформатор. При полной нагрузке все таки происходит небольшой нагрев трансформатора. Вес блока составил порядка 4 кг. Уже изготовив данный блок, пришла идея, как можно немного переделать схему и получить этот лабораторный блок питания с нуля вольт. Но это уже будет другая история… Источник energy-source.infoПростой блок питания 1,5-30 вольт 5 ампер. Блок питания своими руками 30 вольт 5 ампер своими руками
Собираем Лабораторный блок питания 0-30В 0-3А Сборка. Заключительная часть.
Всем привет. Сегодня заключительный обзор, сборка лабораторного линейного блока питания. Сегодня много слесарных работ, изготовление корпуса и финальная сборка. Обзор размещен в блоге «DIY или Сделай Сам», надеюсь я тут никого не отвлекаю и не кому не мешаю тешить свой взгляд прелестями Лены и Игоря))). Всем кому интересны самоделки и радиотехника — Добро пожаловать!!! ВНИМАНИЕ: Очень много букв и фото! Трафик! Добро пожаловать радиолюбитель и любитель самоделок! Для начала давайте вспомним, этапы сборки лабораторного линейного блока питания. Непосредственно к данному обзору не имеет отношения, потому разместил под спойлер:
Поскольку это линейный блок питания, у него есть характерный и существенный недостаток, вся лишняя энергия выделяется на силовом транзисторе. Для примера, на вход мы подаем 24В переменного напряжения, которое после выпрямления и сглаживания превратится в 32-33В. Если на выход присоединить мощную нагрузку, потребляющую 3А при напряжении 5В, вся оставшаяся мощность (28В при токе 3А), а это 84Вт, будет рассеиваться на силовом транзисторе, переходя в тепло. Одним из способов предотвратить эту проблему, и соответственно повысить КПД, это поставить модуль ручного или автоматического переключения обмоток. Данный модуль был рассмотрен в 2-м моем обзоре:
Для удобства работы с блоком питания и возможности мгновенного отключения нагрузки, с схему был введен дополнительный модуль на реле, позволяющий включать или выключать нагрузку. Этому был посвящен мой третий обзор.
К сожалению, из-за отсутствия нужных реле (нормально замкнутых), данный модуль работал некорректно, потому он будет заменен другим модулем, на D-триггере, позволяющий включать или выключать нагрузку при помощи одной кнопки.
Немножко модифицировал её под свои нужды и собрал такую плату:
С обратной стороны:
На это раз никаких проблем не было. Все работает очень четко и управляется одной кнопкой. При подаче питания, на 13 выходе микросхемы всегда логический ноль, транзистор (2n5551) закрыт и реле обесточено — соответственно нагрузка не подключена. При нажатии кнопки, на выходе микросхемы появляется логическая единица, транзистор открывается и реле срабатывает подключая нагрузку. Повторное нажатие на кнопку возвращает микросхему в исходное состояние.
Наконец-то приехали из Китая более высоковольтные микросхемы, о чем я Вам рассказал в 5-ом обзоре. И теперь можно подавать на вход 24В переменного тока, не опасаясь, что пробьет микросхемы…
Отдать китайцам 60 баксов мне «жаба» не позволила, да и глупо такие деньги отдавать за корпус, можно еще немного добавить и купить готовый ЛабБП. По крайней мере, корпус из этого Бп выйдет хороший.
Затем выкладываем заготовки верхней и нижней панели, чтобы прикинуть, что получится.
Пробуем расположить модули внутри
Сборка идет на потайных винтах (под шляпку зенкером, разенковывается отверстие, что бы головка винта не выступала над уголком), и гайках с обратной стороны. Потихоньку появляются очертания каркаса блока питания:
И вот каркас собран… Не очень ровный, особенно по углам, но думаю, что покраска скроет все неровности:
Размеры каркаса под спойлером:
Расчерчиваем будущие отверстия под Вольтметр и Амперметр. Посадочное гнездо должно быть размерами 45.5мм на 26.5мм
Обклеиваем посадочные отверстия малярным скотчем:
И отрезным диском, при помощи дремеля делаем пропилы (скотч нужен, что бы не выйти за размеры гнезд, и не испортить панель царапинами) Дремель быстро справляется с алюминием, но на 1 отверстие уходит 3-4 отрезных диска
Ставим на «уголки» зеленый трансформатор
Примеряем радиатор с силовым транзистором. Он будет изолирован от корпуса, так как на радиаторе установлен транзистор в корпусе ТО-3, а там сложно изолировать коллектор транзистора от корпуса. Радиатор будет стоять за декоративной решеткой с вентилятором охлаждения.
Обработал наждачкой на бруске лицевую панель. Решил примерить все что будет на ней закреплено. Получается вот так:
Два цифровых измерителя, кнопка включения нагрузки, два многооборотных потенциометра, выходные клеммы и держатель светодиода «Ограничение тока». Вроде ничего не забыл?
С обратной стороны лицевой панели.
Разбираем все и красим черной краской с баллончика каркас блока питания.
На заднюю стенку прикрепляем на болты декоративную решетку (куплено на авторынке, анодированный алюминий для тюнига воздухозабора радиатора 2000 тенге (6.13USD))
Вот так получилось, вид с обратной стороны корпуса блока питания.
Ставим вентилятор для обдува радиатора с силовым транзистором. Я прикрепил его на пластиковые черные хомуты, держит хорошо, внешний вид не страдает, их почти не видно.
Возвращаем на место пластиковое основание каркаса с уже установленным силовым трансформатором.
Размечаем места крепления радиатора. Радиатор изолирован от корпуса прибора, т.к. на нем напряжение равное напряжению на коллекторе силового транзистора. Думаю, что он хорошо будет обдуваться вентилятором, что позволит значительно снизить температуру радиатора. Вентилятор будет управляться схемой снимающей информацию с датчика (терморезистора) закрепленного на радиаторе. Таким образом вентилятор не будет «молотить» в пустую, а будет включатся при достижении определенной температуры на радиаторе силового транзистора.
Прикрепляем на место лицевую панель, поглядеть что получилось.
Декоративной решетки осталось много, потому решил попробовать сделать П-образную крышку корпуса блока питания (на манер компьютерных корпусов), если не понравится, переделаю на что-нибудь другое.
Вид спереди. Пока решетка «наживлена» и еще не плотно прилегает к каркасу.
Вроде неплохо получается. Решетка достаточно прочная, можно смело ставить сверху что-либо, ну а про качество вентиляции внутри корпуса, даже не стоит говорить, вентиляция будет просто отличная, по сравнению с закрытыми корпусами.
Провода для подключения амперметра, да и всех остальных вспомогательных устройств должны быть максимально короткими.
Между выходными клеммами (плюс-минус) установил панельку из фольгированного текстолита. Очень удобно прочертив изолирующие бороздки в медной фольге, создавать площадки для подключения всех вспомогательных устройств (амперметр, вольтметр, плата отключения нагрузки и т.п.)
Впаиваем детали:
Тестируем, ставим латунные «ножки» и встраиваем модуль в корпус:
Вроде так получше. Возможно, так же, что я заменю вольтметр на другой, т.к. 5 разрядов в вольтметре явно избыточно, 2 разряда после запятой вполне достаточно. Варианты замены у меня есть, так что проблем не будет.
Отрезаем трубочку нужной длины и надеваем на штоки переменных резисторов:
Затем надеваем ручки и фиксируем винтами. Поскольку трубка дюбеля достаточно мягкая, ручка фиксируется очень хорошо, что бы сорвать её необходимы значительные усилия.
И выключения напряжения:
Блок питания на 30 Вольт 5 Ампер
Подробности Категория: Блоки питания Основные характеристики блока питания:
Схема блока питания.
