Очередной БП 12В 2А как это сделано? и сожжено... Блок питания на 5 и 12 вольт одновременно

БП на два напряжения 12В/5В или как размножаются перемычки

Блок питания подбирал в связи с объективной необходимостью во-первых, подключения свежеприобретенной IP-камеры, которой нужно 12В и, во-вторых, — одновременного кормления маршрутизатора (9В) и контроллера домашней автоматики с его периферией (12В/5В).

Найти источник на три напряжения я не смог, зато выяснил, что источники на два напряжения гораздо более доступны, а понижающие преобразователи стоят совсем копейки, что меня и устроило. А в качестве эталонной модели БП на 12В/5В решил взять уже знакомый читателям MySKU вариант.

Казалось бы, если знакомый — о чем спич? Так вот, к сожалению о том, что даже уже знакомая штука может преподнести неприятный сюрприз.

*дополнение 15.05.2015 — результаты тестов напряжения 12В с лампочкой.

Никому не нужное пояснение о почему я вообще решил что-то менять

Сейчас для реализации поставленной пусть не партией, а всего лишь мной, задачи трудятся два источника питания, которые, соответственно, занимают две розетки, что не слишком рационально. Особенно в свете непреклонного желания местной телефонной сети заменить обычный провод на необычный со всеми вытекающими неприятными последствиями в виде лишней коробки, которой тоже нужна розетка.

Внимательный читатель уже успел заметить несоответствие: сначала я говорю о необходимости 5/9/12В, а между тем довольствуюсь всего лишь двумя напряжениями. И вот как.

Просто сейчас у меня старая IP-камера, которая питается от 5В и контроллер, которому, вообще-то, 12В не так уж необходимо, поскольку ест он все в диапазоне от 5В и до 12В. А повышенное напряжение я использую для питания передатчиков, которые иначе не обеспечивают желаемый радиус работы.

Вместе с тем, для другой периферии контроллера (приемники, реле) нужно строго 5В, иначе никак.

Отсюда и жесткие требования: контроллеру нужно 12(9)В и 5В, новой камере — 12В (блок питания в комплект не входит), маршрутизатору — 9В.

В комплект, так сказать, поставки, помимо собственно БП входит кабель-разветвитель для подключения потребителей. И, что интересно, прозрачная пленка-изолятор, которая исключая контакт оборотной стороны печатной платы с какой-либо подложкой, имеет вырезы для крепежный отверстий.

Что касается назначения БП, то сам продавец очень даже недвусмысленно пишет, что это универсальный источник, подходящий для замены штатного блока питания в ЖК-мониторах с диагональю 15 и 22 дюйма.

Характеристики заманчивые:

С учетом того, что это китайские амперы я надеюсь, что получу достаточный запас мощности для своей техники, поскольку самое жрущее, если ориентироваться на описание — IP-камера, которую полагается кормить от 12В / 1А (хотя в том же описании почему-то указано 3 Вт).

История приобретения почти как две капли воды напоминает опыт предшественника. Т.е. плата хотя и похожа на фото продавца, но имеет хорошо заметные отличия. В моем случае эти отличия гораздо более умеренны, но, если верить тов. kirich, довольно неприятны.

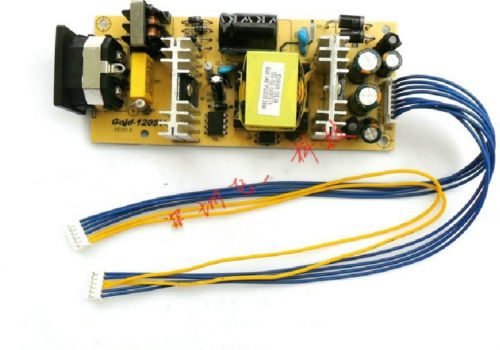

. Так БП видит продавец

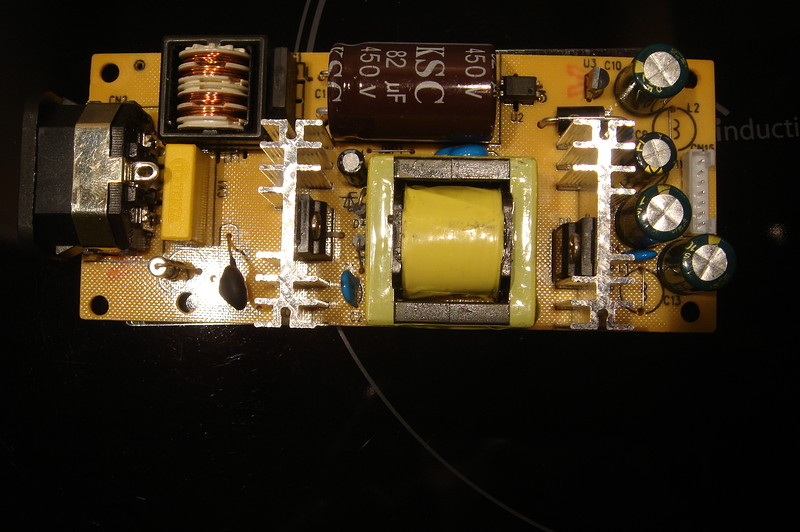

. А так он выглядит на практике (или, если точнее — на варочной поверхности Samsung)

То есть, если у него отсутствовал только один выходной дроссель по каналу 12В, то в моем источнике карьеру делают уже две «специально обученные перемычки», по обоим каналам — и 12В и 5В.

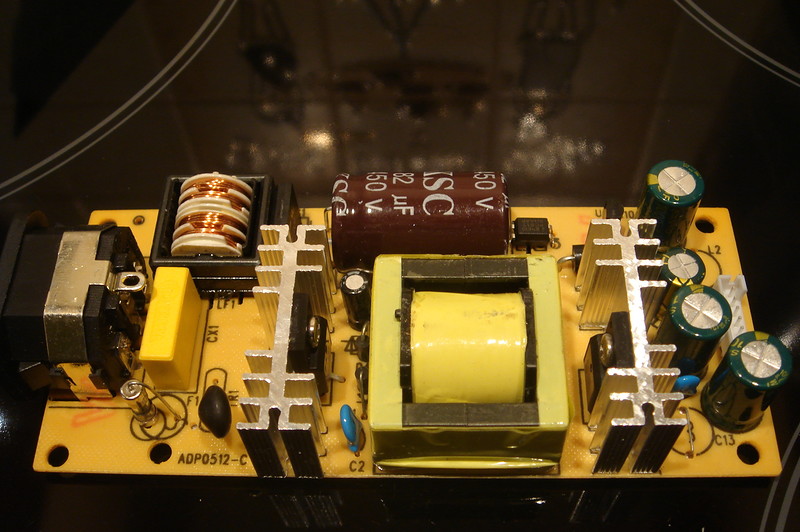

. Ага, вот эти перемычки!

Опять же, если верить тов. kirich (а причин ему не верить я не вижу), то такая рокировка неизбежно приводит к заметным пульсациям напряжения. Следовательно, для техники, требовательной к чистоте тока, данный БП вряд ли подойдет.

По крайней мере, без модификации.

К сожалению, эти слова вам придется принять на веру, поскольку у меня нет осциллографа, с помощью которого можно было бы убедиться в истинности утверждения. Тем не менее, мне кажется, что доказательства, приведенные все в том же упомянутом ранее обзоре, достаточно наглядны.

И нет никаких причин считать, что данный БП хоть в чем-то лучше.

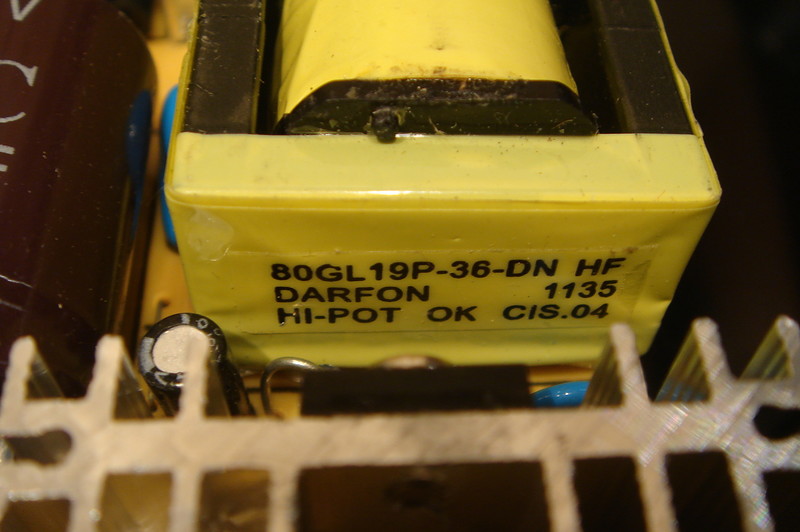

Еще фото, по которым видно, что наши с ув. kirich БП — как близнецы братья. Начиная с висящего в воздухе контакта заземления электрической сети и заканчивая выходной диодной сборкой B10100G.

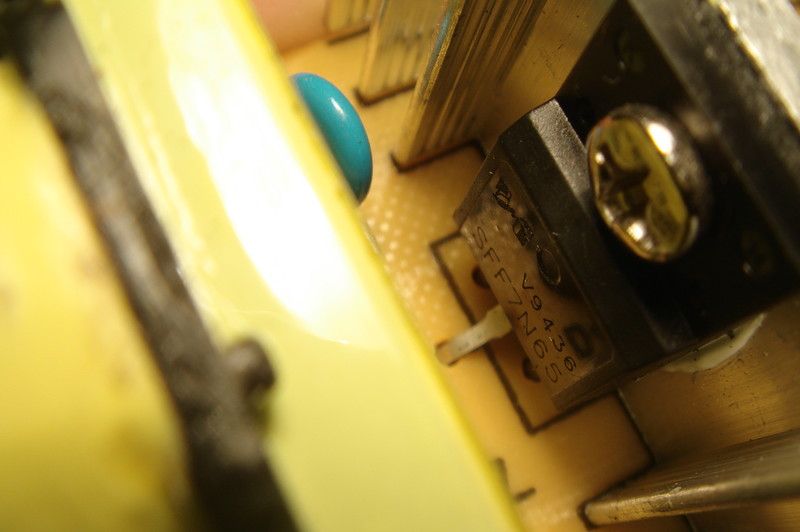

Разве что силовой транзистор у меня не 4N60, а 7N65. И самый большой (по размеру) конденсатор не 68 мкФ / 400 В, а 82 мкФ / 450 В.

. Хотя бы предохранитель не пожалели

. Черные полоски — двусторонняя клейкая вспененная лента, которая в том числе держит и пленку-изолятор. А плата да, грязная.

Напоследок привожу замеры выходных напряжений без нагрузки мультиметром Mastech M890G:

5,35В по каналу 5В
15,85В по каналу 12В

С одной стороны выглядит довольно печально, а с другой — под нагрузкой будут несколько другие цифры, как следует из экспериментов, проведенных ув. kirich. Я же проверить другим образом не в состоянии, поскольку меня под руками нет не только осциллографа, но и какой-либо эталонной нагрузки.

С третьей же стороны, ко мне все равно едет преобразователь до 9В, который, если верить описанию (а я уже и не знаю — верить ли), кушает все вплоть до 23В. Так что как-нибудь переживу.

* Дополняю тестом по совету из комментариев. Утащил у водителей лампочку (не волнуйтесь, поиграю и верну). Судя по виду — из габаритов, у нее два режима свечения.

В минимальном напряжение на канале 12В составило 14,5В. При максимальной яркости — 12,5В.

Однако с предполагаемой нагрузкой (IP-камера, которую хотел питать, приехала) получилось порядка 14,9В, что для нее, конечно, слишком много, пусть даже она включилась и стала работать.

Резюме. Купить недорогой источник питания на два напряжения — очень заманчиво. К сожалению, чем дальше, тем больше китайцы экономят на комплектующих. Если раньше они исключали один копеечный, в общем-то дроссель, то теперь есть серьезный риск нарваться на конструкцию вообще без выходных дросселей.

Что дальше — я вообще без понятия, но обращайте больше внимания на покупку перед покупкой. Т.е. требуйте хотя бы живое фото, что ли.

mysku.ru

Очередной БП 12В 2А как это сделано? и сожжено...

После неудачной покупки БП 12V 2Amysku.ru/blog/aliexpress/27432.html была предпринята очередная попытка найти у Китайцев приемлемый вариант питания 12V 2A. Мыши плакали, кололись… Что из этого получилось — смотрите ниже. Блок питания был в коробочке

Выходное напряжение на холостом ходу — 12,40В, под нагрузкой 2А — 11,87В

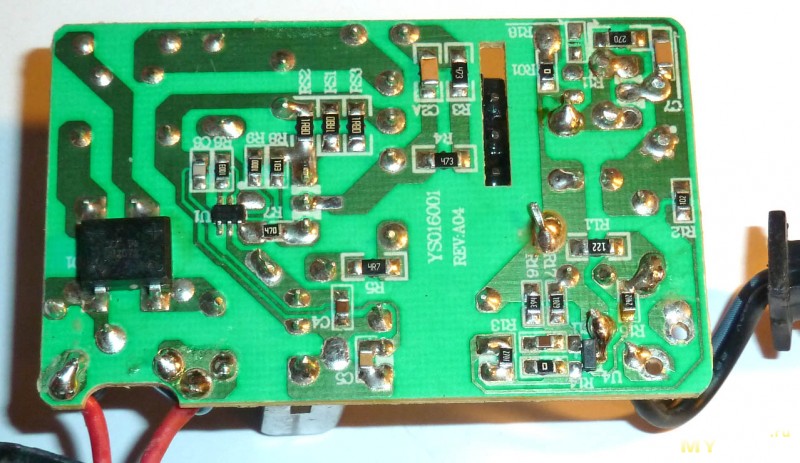

Без разборки естественно не обошлось. Крышка крепится на защёлках и довольно просто снимается. Монтаж вполне нормальный. Придирки: — Хилые сетевые провода к плате. — Малая ёмкость входного накопительного конденсатора — под хорошей нагрузкой повышенные пульсации напряжения довольно быстро его раздуют — Отсутствует радиатор на ключевом полевике — перегрев ему не очень полезен — Выходной выпрямительный диод Шоттки имеет повышенное падение напряжения, вызывающее повышенный его нагрев. Таких диодов надо ставить два в параллель, либо использовать обычный кремний на радиаторе — Выходного фильтра считай что нет — Один выходной конденсатор на 16В (второй на 25В)

Реальная схема блока питания.

На токе 2А явно перегревается выходной диод Шоттки и подогревает конденсатор рядом с ним. Полевик без радиатора также довольно горячий. Измерить температуры и пульсации не успел — через пол-часа под нагрузкой 2А блок со щелчком сгорел :( Выгорело почти всё, что возможно… Первопричиной явился перегретый диод Шоттки (грелся свыше 100гр) — его просто закоротило и это привело к выходу из строя полевика, а затем и всего остального. Восстанавливать не имеет смысла. Спор пока открывать не стал ибо спалил блок уже после вскрытия, на фотах он ещё живой и здоровый.

Для сравнения, покажу честный БП 12V 2A, купленный в оффлайне, который уже много лет нормально и без проблем работает на своей заявленной мощности. Не реклама!

Блок тоже не идеальный, однако 2А держит нормально.

Вывод: блок питания не имеет защиты от перегрузки и перегрева, лучше обходить его стороной или хотя-бы не нагружать свыше 1-1,2А. Все мои неоднократные попытки найти у китайцев безымянный недорогой и качественный БП с треском провалились. Пожалуй, экспериментировать больше нет смысла.

mysku.ru

БП 12В 2А как это сделано?

Понадобился в хозяйстве простенький адаптер питания для местной светодиодной подсветки. Какие проблемы? Заказал, подождал, забрал. Ничто не предвещало детективного обзора… Дошла посылка довольно быстро, недели за три.

Упакована коробка хорошо, внутри лежали белые коробки с блоками без опознавательных знаков (заказывал 2шт).

Выглядит блок питания стандартно, модель LY24-C052000-A1, вилка наша родная EU, 1м тонкий кабель, корпус без винтов и разбирается очень легко (на защёлках).

Измеренная зависимость ток — напряжение: 0A — 12,65V; 0,6А — 12,45V; 0,8А — 12,40V; 1А — 10,3V; при ещё большей нагрузке нагрузке напряжение быстро уменьшается и далее срабатывает защита.

Выходит, реальная мощность блока питания — около 10Вт… ??? Этот факт заставил тут-же разобрать его, где и поджидали китайские сюрпризы.

Сопротивление выходного кабеля — 0,316 Ом (измерял E7-22). Плата выглядит довольно прилично, в наличии: гетинаксовая односторонняя печатная плата, защитный предохранитель 8А/250V, ограничитель кратковременных выбросов напряжения (варистор 470V), ограничитель пускового тока (термистор 10 Ом), индуктивный фильтр помех, две накопительные ёмкости — один до фильтра (10uF/400V), другой после (33uF/400V), ШИМ контроллер со встроенным силовиком Th303H (12Вт), обратная связь через оптрон 817B, выпрямитель на сборке Шоттки, выходной фильтр, выходные сглаживающие конденсаторы — два до фильтра 680uF/16V и один после (470uF/10V). СТОП!!! Какие такие 10V? Откуда тут конденсатор на 10V? При выходном напряжении 12,65V необходимо ставить ёмкости минимум на 16V, а лучше на 25V. Разбираю второй блок питания — всё то-же самое…

Начинаю разбираться что к чему и в итоге, оказалось, что этот БП собран из другого БП 5V 2A методом разгона по напряжению. Видимо завалявшиеся блоки питания на 5V перестали пользоваться спросом и предприимчивый китаец решил их переделать и продать как популярный 12V 2A. Теперь как это делается: берётся нормальный рабочий БП на 5V, вытаскивается плата преобразователя — при этом сама плата и некоторые элементы получают механические повреждения (сколот термистор, поломана печатная плата, оторван конденсатор 33uF/400V от герметика). Далее откусываются нормальные толстые провода, выкусывается защитный стабилитрон по питанию, меняется парочка резисторов в цепи обратной связи регулировки напряжения и помещается в другой корпус. Плата валялась где-то в опилках — на скотче импульсника их полно приклеилось. Итого имеем повышенное напряжение с того-же преобразователя. А то, что некоторые элементы не рассчитаны на такую работу — видимо уже никого не волнует. И теперь выходной конденсатор 470uF/10V работает под напряжением 12,65V. Сколько он проработает? — в лучшем случае до первого хорошего прогрева внутренностей. Не лучше и встроенному силовику — теперь на нём амплитуда напряжения значительно выше нормы, т.к. трансформатор остался пятивольтовый, а преобразователь-то обратноходовый. До кучи, на выходе преобразователя стоит SMD резистор 100 Ом, который во время работы постоянно греется на 1,6 Вт и заметно подогревает тесный блок (на фото обведён красным). Без него блок без нагрузки работает нестабильно — напряжение прыгает. Для проверки отпаял дополнительно напаянный сверху резистор обратной связи (подписан R18) — получил те самые исходные 5V на выходе.

Вывод: данный блок питания брать категорически не рекомендуется! Купленные БП переделаю подо-что нибудь, а продавцу подарю заслуженную награду. Продолжение следует…
