Мощный регулируемый блок питания 12 вольт 20 ампер на транзисторе КТ825 | РадиоДом - Сайт радиолюбителей. Блок питания 20 ампер 12 вольт

Мощный регулируемый блок питания 12 вольт 20 ампер на транзисторе КТ827 | РадиоДом

В статье представлена схема довольно простого, но к тому же мощного блока питания, вполне пригоден не только для зарядки автомобильных АКБ 12 вольт, но и для питания и тестирования многих самодельных схем, требующих мощное стабилизированное напряжение. Незаменимая вещь в гараже автолюбителя. Нужное напряжение на выходе прибора плавно может быть изменён в диапазоне 0 - 12 вольт. Нагрузка на выходе может быть до 20 ампер. Коллекторы силовых транзисторов соединены между собой и можно установить на одном алюминиевом ребристом теплоотводе с площадью охлаждаемой поверхности не менее 200 кв.см. Мощный регулируемый блок питания 12 вольт 20 ампер на транзисторе КТ82

Трансформатор подойдёт от старых советских телевизоров, например, ТС-270, вполне подойдёт и большей мощности но при этом увеличатся габаритные размеры блока. Все вторичные обмотки удаляются и поверх сетевой наматывают медным эмалированным проводом диаметром 2 мм обмотку, на напряжение 14 - 16 вольт. Витки следует распределять равномерно по всей ширине каркаса трансформатора. Схема легка в повторении и не требует особых навыков в радиолюбительском деле, не требует настроек и наладки, работает сразу при исправных деталях и правильной сборке.Все радиокомпоненты устройства отечественные и имеют множество зарубежных аналогов:SA1 - сетевой выключатель на 5 амперFU1 - плавкий предохранитель на 2 ампераVT1 - КТ827 - импортные аналоги 2N6059, 2N6284, BDX63, BDX65A, MJ4035VT2 - КТ947 - возможна замена на 2N6047, BDP620VD1 - Д132-50VD2 - Д132-50VD3 - Д815ЕC1 - 1000 мкФ х 25 вольтC2 - 0,01 мкФC3 - 1000 мкФ х 25 вольтR1 - 1 кОмR2 - 10 кОм - подстроечныйR3 - 1 кОм

Набор для сборки линейного регулируемого БП 60 Вольт 20 Ампер

Тема сегодняшнего обзора по своему довольно известна радиолюбителям. Обзоров регулируемых БП, как и конструкторов для их сборки, довольно много. Я тоже выкладывал пару подобных обзоров. Но сегодня у меня несколько необычный вариант, причем как в плане мощности, так и в плане схемотехники. Конечно все эти решения уже неоднократно применялись радиолюбителями, но вот все это в виде набора я встретил впервые, о чем и планирую рассказать.

Для начала наверное стоит сказать, что фактически это первый обзор из как минимум трех, но в планах продолжить эту серию и в конце собрать мощный, линейный БП с цифровым управлением. Каким он в итоге выйдет, я только предполагаю, отчасти на конечную конструкцию скорее всего окажут влияние не только мои мысли, а и предложения в комментариях. Чтобы удобнее было разбираться что данный "конструктор" из себя представляет мне опять пришлось заняться реверсинженерингом и перечертить принципиальную схему. Впрочем буду последователен и все покажу в своем время, а пока перейдем к товару.

Заказывался данный комплект на Таобао. Наткнулся я на него совершенно случайно и на других торговых площадках он мне не попадался.У продавца есть разные варианты комплектации, но сегодня в обзоре комплект из трех плат сразу.

Прислали их в индивидуальных пакетиках, но в дороге эти пакетики несколько.... пострадали. Хотя самая главная плата была дополнительно упакована, но в любом случае все пришло целым.

Как я уже сказал, комплект состоит из трех плат. Все они имеют одинаковый размер - 100х71мм (без учета выступающих компонентов), но отличаются по высоте. Фактически они задуманы для сборки "бутербродом", но никто не мешает их мало того что ставить отдельно, так еще и использовать почти независимо.

И так, слева направо-1. Плата коммутации обмоток трансформатора.2. Силовая часть регулятора напряжения.3. Плата управления и измерения.

Первая и третья платы имеют в комплекте стойки, но они рассчитаны только для установки на поверхность корпуса, так как имеют небольшую длину.

Так как такой набор мне попадался только на Тао, то на всякий случай взвесил, вдруг поможет при расчете цены доставки.360 грамм, как по мне, то очень даже мало.

Кроме того в комплекте дали набор для межблочных соединений и подключения элементов индикации и регулировки.Также в комплект входили - 1. Изолирующие прокладки из слюды - 13 штук (8 необходимо)2. Шесть наконечников с изоляторами на кабели.3. 14 винтов с шайбами (8 штук необходимо)4. Два светодиода красного цвета.

Начну я с описания платы коммутации, так как по цепи она идет первая. Ширина и длина платы написана выше, высота около 35мм без учета стоек, но с учетом выводов.

На странице товара плата выглядит чуть чуть по другому, но в основном из-за типа примененных компонентов.

Подключение силовых входов и выходов производится при помощи винтового клеммника.

Переключение обмоток производится при помощи четырех электромеханических реле.

А вот при дальнейшем осмотре вылезла проблема, а точнее ошибка. Попробую объяснить.Для начала на фото видно реле, причем довольно неплохие реле, но с током контактов максимум 16 Ампер.Рядом с реле имеется предохранитель, также нормальный и на вид довольно качественный, но на ток 15 Ампер, хотя место на плате промаркировано как 20 Ампер.

Для тех, кто еще не догадался, поясню. В характеристиках заявлено 20 Ампер и тут и есть главные "грабли". Наверное многие знают, что если к трансформатору подключить диодный мост, а потом поставить конденсатор, то напряжение на нем будет больше, чем на обмотке трансформатора, примерно в 1.4 раза больше.На самом деле на выводах трансформатора мы видим действующее напряжение (допустим 10 Вольт), а на конденсатора амплитудное (примерно 14 Вольт).Но как выяснилось, не все знают, что при этом ток в цепи трансформатора также будет в 1.4 раза выше, чем после конденсатора фильтра и чтобы получить на выходе 1 Ампер, ток в цепи трансформатора должен быть уже 1.4 Ампера.Я многое упростил, но в любом случае ток до диодного моста будет выше, чем после конденсатора фильтра.

Вот теперь вернемся к нашей плате. У нее заявлено 20 Ампер, значит до выпрямителя ток будет уже до 28 Ампер, ну пусть даже немного меньше. Но в любом случае даже не 20 и тем более не 15 (как предохранитель) или 16 (как контакты реле). Потому по постоянному току максимально можно нагружать только 11-12 Ампер вместо 20.

Плата питается от своей обмотки трансформатора, соответственно на ней находится диодный мост, конденсатор фильтра и стабилизатор 12 Вольт, который установлен на радиаторе. По большому счету этот радиатор и определяет высоту платы.Для питания необходима отдельная обмотка трансформатора.Кроме того данная плата имеет стандартный трехконтактный разъем для подключения вентилятора . Обороты не регулируются, вентилятор всегда питается от 12 Вольт стабилизатора.Рядом расположено место под еще один такой же разъем, по задумке сюда можно подключить вольтметр, так как на три контакта выведена земля, 12 Вольт и выход 0-60 Вольт. Но разъем надо ставить другого типа, так как запросто можно спалить вентилятор (на контакт тахометра выведено 0-60 Вольт). В любом случае схема довольно неплохо продумана.

И собственно то, что управляет реле, четырехканальный компаратор, а рядом четыре подстроечных резистора для регулировки порогов срабатывания.

Собственно говоря принцип предельно прост. Плата измеряет выходное напряжение БП и подключает дополнительные обмотки трансформатора при необходимости. Изначально питание идет от 12 Вольт обмотки, дополнительно можно подключить до 4 обмоток с тем же напряжением и получить от 12 до 60 Вольт с дискретностью 12. В итоге у вас даже при выходном токе в 20 Ампер на транзисторах рассеивается максимум около 300 Ватт.Но я бы последние обмотки мотал не на 12, а скорее на 10-11 Вольт, так как на высоких напряжениях меньше влияние падения на диодном мосте.

Все силовые дорожки дополнительно пролужены большим количеством припоя, но я бы снял припой и припаял к ним медный провод, для надежности. Хотя в любом случае без замены реле выше 16 Ампер в этой цепи не будет.

Схема подключения платы.На выходе платы имеем переменное напряжение, потому дальше должен быть диодный мост и несколько конденсаторов приличной емкости (30000-50000мкФ) на напряжение 100 Вольт.

Второй идет плата регулятора. На ней расположено восемь транзисторов, низкоомные резисторы и прочая мелочь.

Плата совпадает с фото продавца, но вот диод стоит у меня заметно менее мощный.

Собственно вся плата является одним мощным транзистором с большим коэфициентом усиления и служит только для одной цели, усилить выход платы управления рассеивая при этом все лишнее тепло.На плате слева видно место под термостат 55 градусов в корпусе TO-220, который также должен быть прижат к радиатору. А ниже есть место под разъем вентилятора. Но термостата нет, потому кто хочет доработать плату, придется установить термостат, припаять разъем, а также подать 12 Вольт на плату (установлен укороченный разъем без этого контакта).Термостат проще поставить обычный, в плоском корпусе, температура 55-60 градусов.

Так как транзисторы биполярные, то в цепи эмиттера каждого установлен токовыравнивающий резистор с сопротивлением 0.1 Ома. Но таких резисторов 7, а не 8, вместо восьмого стоит резистор номиналом 100 Ом.

Восьмой резистор подключен к первому транзистору, так как он управляет остальными семью. Т.е. семь транзисторов задействованы в силовой части, восьмой ими управляет повышая коэффициент усиления всего модуля.

Все транзисторы одинаковые, TIP35C, каждый имеет максимальную рассеиваемую мощность в 125 Ватт (при 25 градусах) и ток до 25 Ампер (кратковременный до 40). Т.е. получается, что теоретически модуль может выдать до 175 Ампер и рассеять до 875 Ватт. Коэфициент усиления у транзисторов не очень большой, около 50, потому для "раскачки" стоит еще один, первый. С ним соответственно этот параметр поднимается до 2500 (в теории).

Плата сделана так, что все транзисторы находятся в одной плоскости и могут быть прижаты к общему радиатору, собственно для этого в комплекте дали винты и слюдяные прокладки. Вообще коллекторы всех транзисторов соединены друг с другом и изоляция скорее нужна для безопасности, так как на коллекторе будет до 100 Вольт. Но если сам радиатор надежно изолирован и внутрь блока питания никто не лазит, то допускается (хотя и не рекомендуется) изоляцию не ставить. Я бы поставил, здоровье дороже.

Вообще у продавца много разных силовых модулей, и как вариант предлагается такой. Насколько я понимаю, они совместимы, но из-за веса цена доставки будет приличной.

Плата управления. Данная плата также универсальна, так как может работать с разными модулями и я скорее всего это покажу в следующем обзоре.

Здесь уже компонентов куда как больше, только одних микросхем 6 корпусов. Но все полностью аналоговое, никаких микроконтроллеров :)Да и разъемов побольше, но о них позже.

На одной из коротких сторон находятся разъемы:1. Питания платы. Две обмотки по 15 Вольт, питание платы двухполярное. В крайнем случае можно питать от одной обмотки, тогда диодный мост и конденсаторы будут работать как удвоитель, но вырастут пульсации 100 Гц.2. Вход 0-60 Вольт, он же выход на плату реле, так как два разъема соединены параллельно. Плата поддерживает четырехпроводное подключение выхода. В полном варианте к одному клеммнику подключаем провода от выхода БП, лучше поближе к нагрузке. Со второго клеммника берем сигнал для управления переключением обмоток.3. Три клеммы, земля, вход и выход. Шунт установлен в положительном (регулируемом) полюсе БП, что очень полезно.

По выходу БП стоит конденсатор 100мкФ 100 Вольт + 0.1мкФ.

Как я уже сказал, питание платы двухполярное, стабилизированное, потому можно увидеть пару 12 Вольт стабилизаторов на радиаторах.

Управляющая и измерительная часть, что любопытно, применены самые разнообразные ОУ, а не все одного типа - TL072, TL082, OP07, LM258.

Но предположу, что "зоопарк" с ОУ задуман не просто так, так как на плате имеется и прецизионный ИОН AD586L. По виду он очень похож на БУ, но по характеристикам довольно неплох, 5ppm в диапазоне температур от -40 до +85, при этом еще и малошумящий. Рядом с ним расположен специальный конденсатор, который требуется ставить по даташиту.

Выходной каскад, эта часть управляет силовой платой, здесь же есть название платы управления, но я не нашел по нему никакой информации.

Разъемы с другого края платы.1. Светодиод индикации CC\CV. В комплекте было два светодиода, они включаются встречно-паралельно. Либо можно применить двухцветный двухвыводный.2. Переменный резистор регулировки тока3. Переменный резистор регулировки напряжения. Оба резистора 10кОм, номинал написан на плате.4. Выход на силовую плату. Часть контактов не распаяна, но с их назначением я уже не разбирался.

Слева от разъемов установлен резистор с номиналом 2.7 кОм, включенный между землей платы управления и землей выхода БП (они разные).

Пайка и монтаж в общих чертах неплохой. Единственно что раздражало, компоненты на плате не имеют порядковых номеров.

Принципиальная схема. Понимаю, выглядит жутко, но старался перечертить максимально близко к оригиналу, но плата разведена так, что процесс временами превращался в ад, хотя сама схема по сути не очень сложная.Я немного ее упростил, выкинув стабилизаторы напряжения +/-12 Вольт и их диодный мост с конденсаторами.Как можно понять, применено "плавающее" управление силовым модулем, потому и нужна отдель

www.kirich.blog

Очередной блок питания, на этот раз 12 Вольт, 20 Ампер и 240 Ватт

Что-то давно я не писал про блоки питания, хотя это одна из моих самых любимых тем. Кроме того я как-то обошел своим вниманием блоки питания на распространенное напряжение в 12 Вольт. В этот раз я решил убить двух зайцев, поковырять блок питания на 12 Вольт с пассивным охлаждением. Осмотр, тесты, выводы, как всегда под катом.

Почему мне нравится ковырять блоки питания особо расписывать смысла нет, а вот почему именно 12 Вольт, напишу.Так уж сложилось, но блоки питания с выходным напряжением в 12 Вольт являются одними из самых популярных наряду с 5 Вольт и 19 Вольт.5 Вольт используется для питания небольших устройств, но больше популярности добавило то, что такое же напряжение дает порт USB, потому и начали «плодиться» такие БП.19 Вольт используются в ноутбуках, а также такие БП используются энтузиастами радиолюбителями для разного рода паяльных станций и усилителей, в основном из-за приемлемой мощности и компактности.Ну а 12 Вольт просто для начала является безопасным напряжением и при этом позволяет передавать довольно большую мощность. Конечно на мой взгляд зачастую его можно (а иногда и нужно) на 24 Вольта, но это напряжение больше используется в промышленных устройствах.В быту же от 12 Вольт можно питать получившие распространение светодиодные ленты для декоративной подсветки и освещения, от 12 Вольт питаются также системы видеонаблюдения, иногда небольшие компьютеры, а также разные граверы, 3D принтеры и т.п.

Вообще у меня в планах сделать несколько обзоров подобных БП, но с разной мощностью и сегодня ко мне на стол попал блок питания на 240 Ватт с пассивной системой охлаждения.На данный момент распространенные безвентиляторные БП имеют мощность до 240-300 Ватт, причем вторые встречаются куда реже и я бы скорее сказал, что 240 Ватт это уже почти максимум.

На этом я закончу краткое вступление и перейду к предмету обзора.БП в привычном металлическом корпусе, думаю многие видели подобные решения в продаже.Упакован был в обычную белую коробку, на фото она не попала, да и не особо там есть на что смотреть.

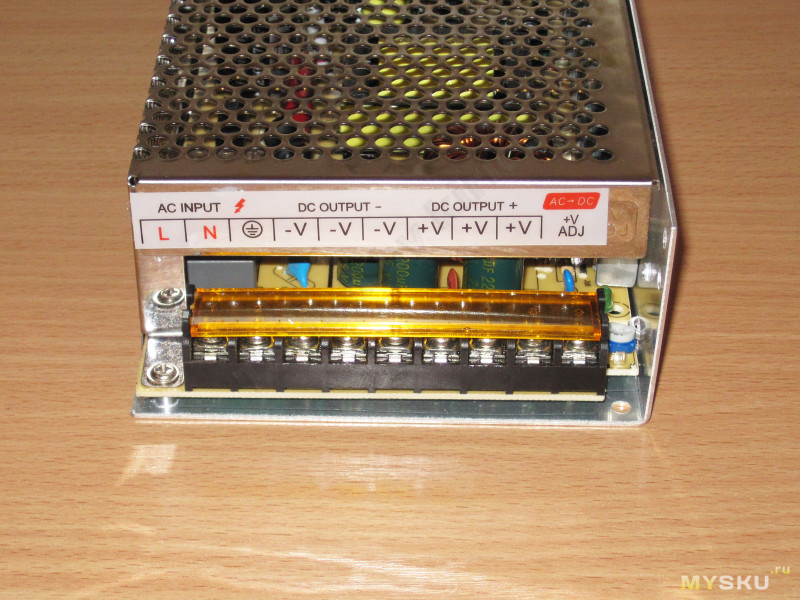

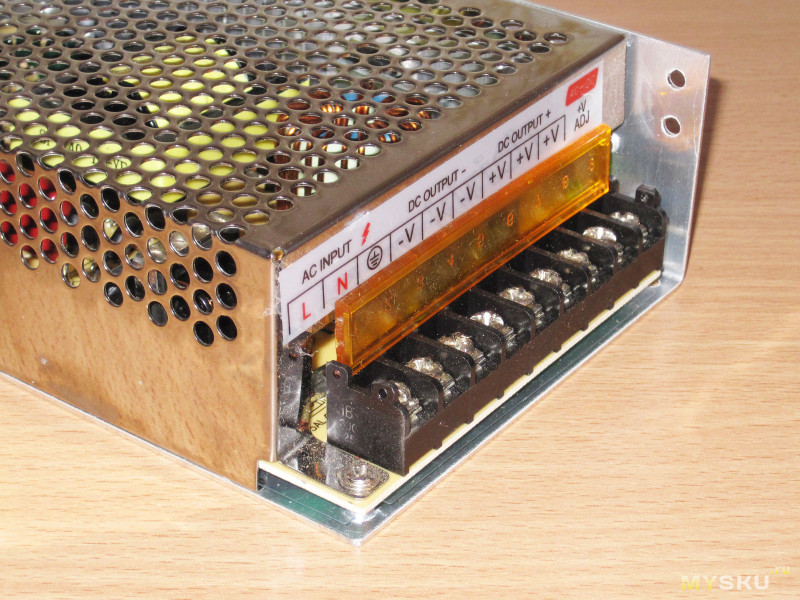

Вход и выход выведены на один большой клеммник, сверху присутствует наклейка с указанием назначения контактов, но приклеили со сдвигом, что может сбить с толку неопытного пользователя.

Клеммник имеет защит

mysku.me

Очередной блок питания, на этот раз 12 Вольт, 20 Ампер и 240 Ватт / GearBest / Shopper

Почему мне нравится ковырять блоки питания особо расписывать смысла нет, а вот почему именно 12 Вольт, напишу. Так уж сложилось, но блоки питания с выходным напряжением в 12 Вольт являются одними из самых популярных наряду с 5 Вольт и 19 Вольт. 5 Вольт используется для питания небольших устройств, но больше популярности добавило то, что такое же напряжение дает порт USB, потому и начали «плодиться» такие БП. 19 Вольт используются в ноутбуках, а также такие БП используются энтузиастами радиолюбителями для разного рода паяльных станций и усилителей, в основном из-за приемлемой мощности и компактности. Ну а 12 Вольт просто для начала является безопасным напряжением и при этом позволяет передавать довольно большую мощность. Конечно на мой взгляд зачастую его можно (а иногда и нужно) на 24 Вольта, но это напряжение больше используется в промышленных устройствах. В быту же от 12 Вольт можно питать получившие распространение светодиодные ленты для декоративной подсветки и освещения, от 12 Вольт питаются также системы видеонаблюдения, иногда небольшие компьютеры, а также разные граверы, 3D принтеры и т.п.

Вообще у меня в планах сделать несколько обзоров подобных БП, но с разной мощностью и сегодня ко мне на стол попал блок питания на 240 Ватт с пассивной системой охлаждения. На данный момент распространенные безвентиляторные БП имеют мощность до 240-300 Ватт, причем вторые встречаются куда реже и я бы скорее сказал, что 240 Ватт это уже почти максимум.

На этом я закончу краткое вступление и перейду к предмету обзора. БП в привычном металлическом корпусе, думаю многие видели подобные решения в продаже. Упакован был в обычную белую коробку, на фото она не попала, да и не особо там есть на что смотреть.

Клеммник имеет защитную крышку, причем открывается она на 90 градусов, что является хоть и небольшим, но плюсом, так как есть варианты, где крышка не открывается полностью.

Справа от клеммника приютился подстроечный резистор и светодиод индикации включения блока питания. Заявленные параметры — 12 Вольт 20 Ампер, реальный производитель неизвестен, маркировка стандартна для многих недорогих БП — S-240-12 Сбоку находится переключатель входного напряжения 110/200 Вольт, лучше перед первым включением проверить что он находится в правильном положении. Дата выпуска конец 2016 года, так что БП можно сказать, свежий.

Для начала измеряем что на выходе у БП настроено. Выставлено 12.3 Вольта, диапазон регулировки 10-14.5 Вольта. после проверки выставил что-то близкое к 12 Вольт.

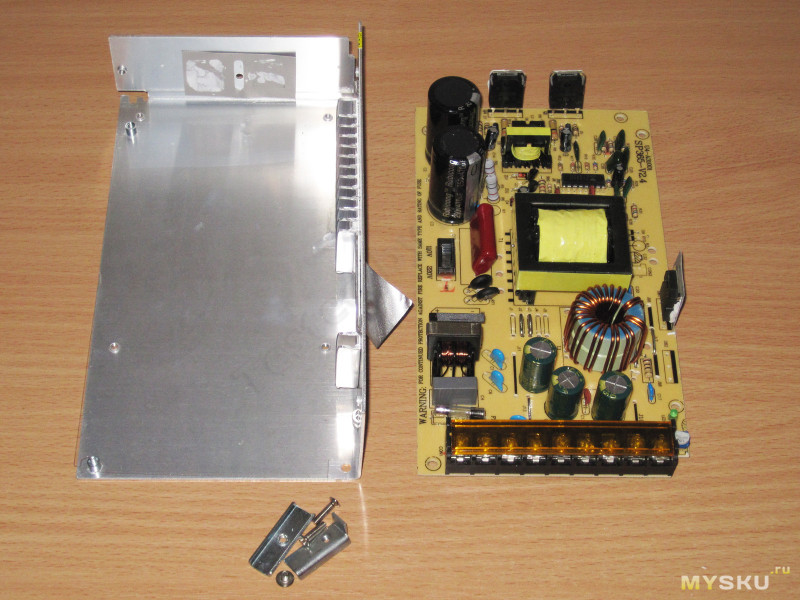

Внешне осматривать больше нечего, потому снимаем верхнюю крышку и посмотрим что внутри.

А внутри блок питания ничем не отличается от других, подобных недорогих блоков. Мне он сходу напомнил блок питания на 48 Вольт 240 Ватт, я бы даже сказал что они один в один. Даже наверное не так, фактически это тот же БП, просто на другое напряжение, потому я в самом начале и написал, что реальный производитель неизвестен.

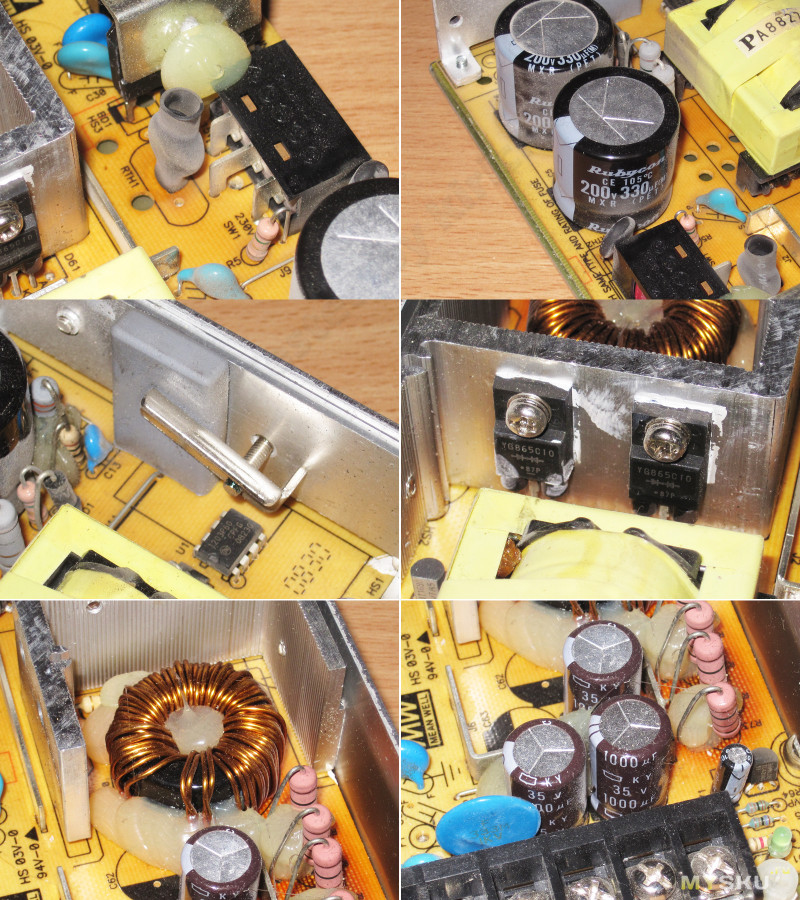

Классический осмотр начинки. 1. Входной фильтр, присутствует, хотя и не в полном объеме, отсутствует конденсатор после дросселя и варистор. К сожалению это черта подавляющего большинства китайских БП. 2. Помехоподавляющие конденсаторы в опасной цепи — Y1, в менее опасной, обычный высоковольтный, можно сказать что нормально. 3. Входной диодный мост установлен с запасом, 8 Ампер 1000 Вольт, но радиатор отсутствует. В предыдущем варианте диодный мост был на 20 Ампер. Также рядом видны два термистора, включенные параллельно. 4. Входные конденсаторы Rubicong, закос под Rubicon, если бы еще параметры соответствовали заявленным, но об этом позже. 5. Пара высоковольтных транзисторов прижатых к алюминиевому корпусу, который работает как радиатор. 6. Силовой трансформатор явно промаркирован как 240 Ватт 12 Вольт. На вид довольно неплох, видны следы пропитки лаком.

Китайские производители продолжают штамповать свои блоки питания на классической элементной базе. Я не скажу что это плохо, но более именитые производители уже гораздо реже делают БП на базе TL494. По своему это имеет свои плюсы, ремонт такого БП довольно прост, комплектующие есть везде, да и документации по ним очень много.

Как и в варианте 48 Вольт, здесь также использован усиленный вариант радиатора, выходная диодная сборка прижата к ребристому радиатору, который уже отводит часть тепла на корпус. Если в 48 Вольт версии это было не особо и нужно, то при токах в 20 Ампер такое решение не лишнее.

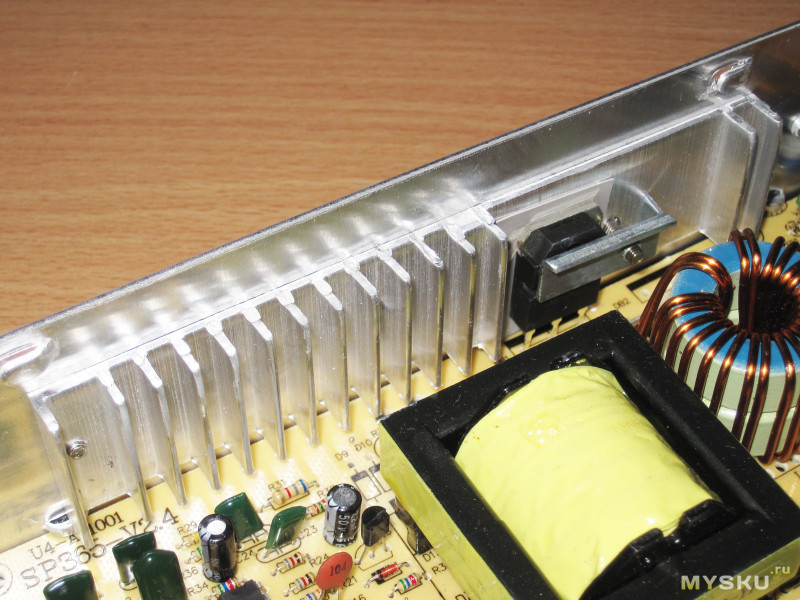

1. Выходной дроссель при вполне нормальных габаритах намотан всего в два провода, причем сечение провода сопоставимо с тем, что использовалось в БП 48 Вольт. 2. Выходные конденсаторы имеют заявленную емкость в 2200мкФ, производитель также неизвестен, впрочем я и не ожидал здесь увидеть конденсаторы от Nichicon или хотя бы Samwha. 3,4. А вот момент с прижимом силовых элементов я проверил отдельно, так как в прошлый раз у меня были большие нарекания по поводу крепежа диодной сборки. В данном случае все в принципе нормально. Можно немного попридираться к прижиму транзисторов (слева), но практика показала, что все в порядке.

Вынимаем плату из корпуса и посмотрим на качество пайки и поищем «косяки» производителя.

Высоковольтные транзисторы применены с запасом, можно не беспокоиться. К тому же корпус TO247, в котором они выполнены, улучшает отвод тепла на радиатор. Выходная диодная сборка MBR30200 представляет собой два высоковольтных диода Шоттки. Я немного скептически отношусь к применению высоковольтных диодов Шоттки, так как у них уже нет преимущества перед обычными в плане падения напряжения, но остается преимущество в большей скорости переключения, т.е. динамические потери меньше.

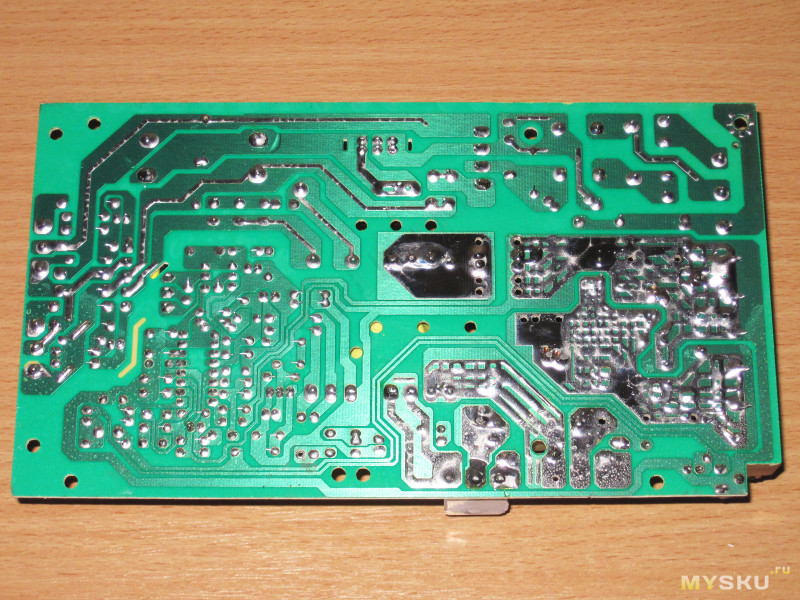

Общий вид печатной платы снизу.

Пайка на вид вполне нормальная, в этой части БП все нормально, даже чисто.

Силовые дорожки дополнительно покрыты припоем для увеличения сечения, здесь также нареканий особо нет, хотя в некоторым местах на мой взгляд припоя маловато.

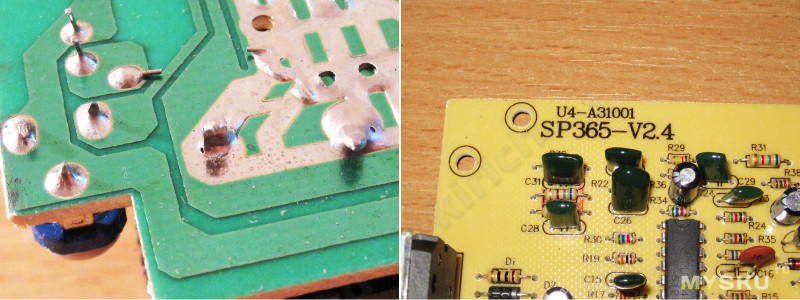

Но один неприятный момент я все таки нашел. Один из силовых контактов не очень хорошо пропаян. Можно конечно сказать, что там по три контакта на полюс, но ведь может так попасть, что он как раз окажется нагруженным. Собственно потому я всегда советую при покупке блоков питания проверять как они собраны. Хотя нет, корректнее сказать — при покупке недорогих блоков питания всегда проверять качество сборки.

На плате присутствует не совсем понятная мне маркировка, очень похоже, что плата рассчитана под БП мощностью до 365 Ватт, но это уже скорее с активным охлаждением (на плате есть место под разъем вентилятора, но сам разъем и необходимые компоненты отсутствуют).

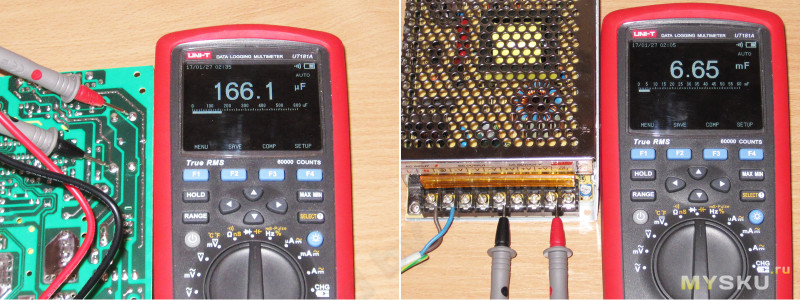

Попутно измерил емкость конденсаторов. Входные имеют суммарную емкость 166мкФ (два по 330 соединенные последовательно), хотя указано 470мкФ (соответственно суммарная 235), маловато для мощности в 240 Ватт. Выходные в сумме дают около 6600, соответственно как указано 2200х3. Здесь вопросов нет, для блоков питания с подобными характеристиками это нормально, даже для фирменных. Правда в фирменных блоках питания стоит более качественные конденсаторы.

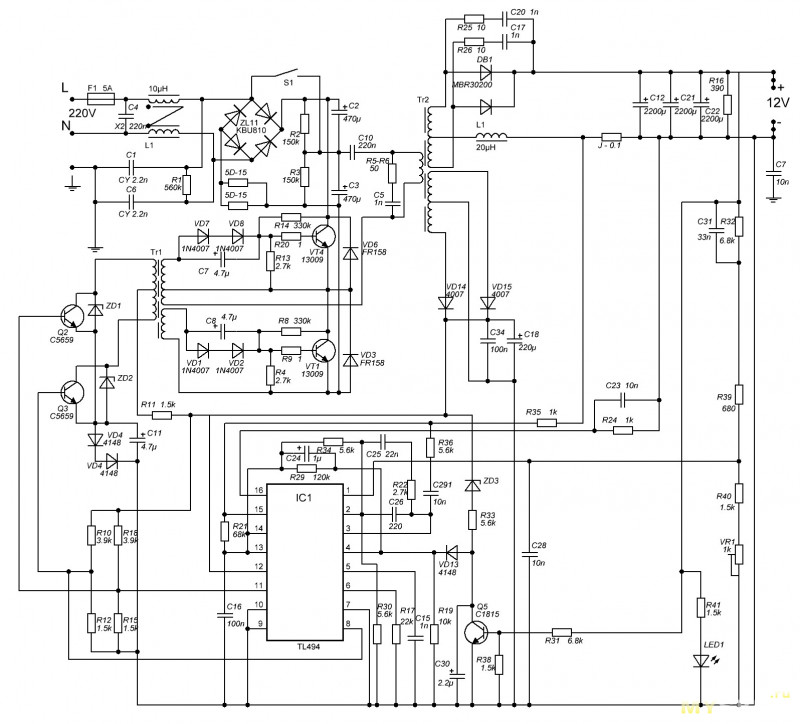

Так как схема блока питания практически идентична модели на 48 Вольт, то я просто внес соответствующие коррективы, а не рисовал ее с нуля. Не гарантирую 100% совпадение, но 99% думаю есть :)

Вот теперь можно проводить тесты. В качестве тестового стенда использовались 1. Электронная нагрузка 2. Мультиметр 3. Осциллограф 4. Тепловизор 5. Термометр 6. Ручка и бумажка.

1. Режим холостого хода. 2. Нагрузка 5 Ампер, пульсации около 50мВ

1. Нагрузка 10 Ампер, напряжение лишь немного просело, пульсации остались на прежнем уровне 2. Нагрузка 15 Ампер, практически без изменений

Со времени проведения большого теста аккумуляторов я доработал нагрузку чтобы поднять максимальный ток до 30 Ампер. Но что-то пошло не совсем так, как было задумано и максимальный ток ограничен на уровне 16383мА (14 бит), потому для продолжения теста мне пришлось прибегнуть в обычным советским резисторам с сопротивлением 10Ом. при напряжении в 12 Вольт они обеспечивают ток нагрузки около 3.6 Ампера.

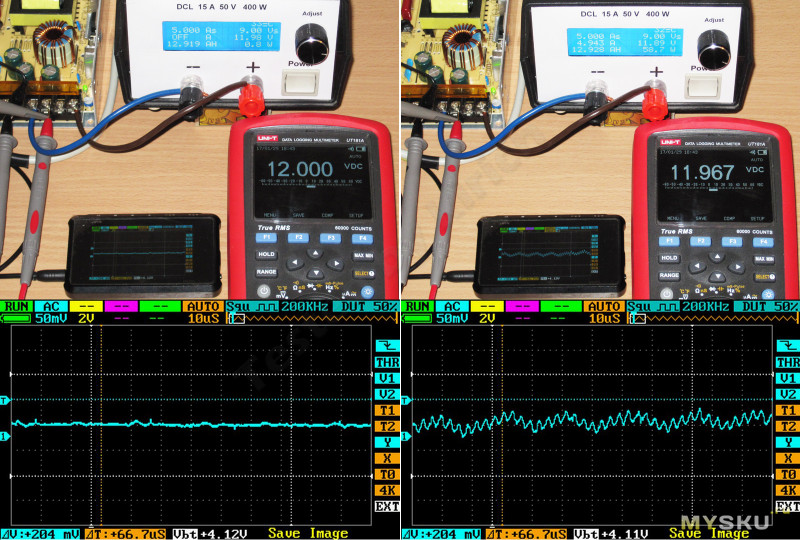

1. 20 Ампер, напряжение просело всего на 70мВ, уровень пульсация практически не отличается от предыдущих тестов и составляет 60мВ 2. В качестве дополнительного теста на нагрев я решил поднять выходное напряжение до 12.55 Вольта и погонять БП еще минут 15. Выходная мощность БП при этом была около 250 Ватт. Как видно по фото, это практически никак не сказалось на результате.

В прошлом обзоре я был так удивлен качеством работы блока питания, что даже проводил тесты с полуторакратной перегрузкой. С БП мощностью 240 Ватт я снял 360 и только тогда начал откровенно волноваться по поводу перегрева. Но в данном случае все немного печальнее. Для начала фото с тепловизора, снятое в самом конце теста при мощности 250 Ватт. Самый горячий элемент — выходной дроссель, впрочем такая же картина была и при тесте БП 48 Вольт. Но как я тогда писал, на самом деле материал из которого изготовлен этот дроссель, не боится таких температур, ограничением является стойкость изоляции провода, которым он намотан.

Для компании сфотографировал нагрузочные резисторы, на которых рассеивалось всего около 50 Ватт. Электронная нагрузка при этом брала на себя около 200 Ватт, у нее температура радиаторов была 61 градус.

Как и раньше, я свел все данные в одну табличку. Тестирование проходило при комнатной температуре, БП лежал горизонтально на столе, что несколько ухудшало тепловой режим, в вертикальном положении он охлаждался бы лучше. Каждый этап длился 20 минут, затем шел замер температуры и повышение тока на одну ступень. Последний этап был проведен как дополнительный и занял 15 минут, итого в сумме 20+20+20+20+15= 1ч 35мин.

Результаты заметно выше чем у БП на 48 Вольт, но я бы сказал что вполне терпимые. Самый нежный элемент — силовой трансформатор, не перегревается.

Как-то в комментариях затронули тему низкого КПД таких блоков питания и мне реально стало интересно, какой же КПД у них в реальности. Конечно я не претендую на высокую точность, так как в процессе участвует много измерительных приборов и каждый имеет свою погрешность, но я постарался измерить максимально корректно. И так. Я измерил потребляемую мощность БП без нагрузки, с нагрузкой 33, 66 и 100%, при этом у меня вышло: Вход — Выход — КПД. 4.2 — 0 — 0 96.2 — 79 — 82% 189,3 — 159 — 84% 290,4 — 238 — 82%

Говорили, что КПД подобных БП около 60-70%, честно, мне не верилось. Но до этого я судил по количеству выделяемого тепла, потому как не заметить «лишние» 100 Ватт тепла тяжело, вот и решил провести этот тест, думаю что не зря.

Конечно в комментариях могут начать писать — а как же MeanWell, почему не MeanWell? Да, я очень хорошо отношусь к блокам питания этой фирмы, и очень часто их использую, потому решил ради интереса сравнить обозреваемый БП и БП фирмы MeanWell. Но стоит отметить, что сравнивал я с БП серии RS, а точнее — RS-150-12, т.е. 12 Вольт 150 Ватт. На данный момент стоимость этого БП составляет около 36 долларов — ссылка. Блоки питания этой серии отличные, надежность действительно на высоком уровне, БП который вы видите, отработал в составе системы видеонаблюдения около 3 лет при нагрузке близкой к 90% и был заменен планово на новый.

Производитель же заявляет что — <blockquoОсобенности: Долговечные 105°C электролитические конденсаторы Комплекс защит от короткого замыкания, перегрузки, перенапряжения Электромагнитная совместимость: EN50082-2/EN61000-6-2 для тяжелой промышленности Высокая рабочая температура до 70°C Вибрации 5G Малые размеры, высокая удельная мощность Высокие КПД, долговечность и надежность Все модули проходят 100% прогон</block

Но это относится именно к RS серии, обычные же БП MenWell серий S-ххх-хх немного проще, правда и стоят меньше.

Входной фильтр более полный, чем у обозреваемого, но варистора на входе все равно нет.

1. Термистор упакован в термоусадку, но что интересно, уже когда разбирал фото, то заметил, что термисторов два, причем второй «голый», он стоит справа от переключателя. 2. Входные конденсаторы Rubicon, а не RubiconG. Суммарная емкость 165мкФ при выходной мощности в 150 Ватт. 3. Высоковольтный транзистор имеет дополнительную изоляцию. ШИм контроллер применен другой, потому рядом совсем пусто. 4. Выходных диодных сборок две, причем у обоих на выводах присутствуют ферритовые бусины, что практически никогда не встречается в недорогих китайских БП. ТАкие же бусины есть и на некоторых конденсаторах. 5. А вот выходной дроссель изготовлен в лучших традициях Китая :) Намотка кривая, закатали в какой то клей. 6. Выходные конденсаторы фирменные, емкость 1000х3 мкФ, напряжение 35 Вольт, что весьма правильно. У обозреваемого конденсаторы на 25 Вольт, но в двухтактной схеме это нормально (в компьютерных БП вообще на 16).

Сегодня не буду выделять плюсы и минусы, а просто опишу мое впечатление о блоке питания. На мой взгляд это типичный «среднестатистический» китайский блок питания. Нагрев в пределах допуска, среднее качество сборки, но при этом низкий уровень пульсаций и отсутствие «дрейфа» выходного напряжения от прогрева (это довольно важно). Производитель не особо волнуется насчет комплектующих, об этом говорят непонятные конденсаторы на входе, если судить по маркировке, то емкость достаточна, если измерить, то занижена. Я в подобной ситуации просто добавил один конденсатор 100мкФх400В выпаянный из платы монитора. Самые критичные элементы, которые в данном БП будут влиять на срок службы — выходные конденсаторы. В остальном вполне нормальный блок питания, все тесты прошел без проблем, но получить такие результаты как с его 48 Вольт вариантом, я увы не смог. На мой взгляд средний блок питания за вполне приемлемые деньги.

Надеюсь что обзор был полезен, старался дать максимум информации.
