Иногда возникает ситуация, когда необходим совсем маломощный блок питания. Например питания совсем маломощного устройства, датчика, ардуино подобного устройства или тому подобного.
Можно конечно поставить большой блок питания, но тогда устройство заметно вырастает в габаритах, потому применяют малогабаритные и соответственно маломощные блоки питания. Впрочем тесты будут стандартные, как и сам стиль обзора. Но начну я сегодня не с упаковки, а с того, как эти БП (как минимум пара из них) путешествовали ко мне. Немного об их путешествии Совсем немного об упаковке, чтобы не отвлекать от остального, спрячу под спойлер. Упаковка Блоки питания действительно очень маленькие. Размеры я приведу по ходу обзора для каждой платы индивидуально, а пока общее фото в сравнении с известным спичечным коробком :) Для начала самый маломощный представитель. Ссылка на товар в магазине, цена $3.89.
Сразу сделаю общий комментарий. В магазине предоставлена не вся информация, указанная ниже найдена на других сайтах, но вполне реальна. Заявлены следующие характеристики:
Входное напряжение — 110 ~ 370V DC, 85 ~ 264V AC
Выходное напряжение — 12V
Выходной ток — 83mA
Мощность нагрузки — 1W
КПД — 80%
Точность поддержания выходного напряжения ±10%
Уровень пульсаций — не более 100мВ
Защита от КЗ и перегрузки выхода с автовосстановлением.
Размеры платы — 26 х 24 х 12мм без выводов, с выводами 26 х 33 х 12мм
расстояние между выводами 220В — 5мм, 12В — 2.5мм, но между входом и выходом расстояние не кратно 2.5мм и составляет 14.3мм На плате отсутствует предохранитель и входной и выходной фильтры, конструкция предельно простая.
Входной конденсатор 2.2 мкФ (реально 1.9), выходной — 220мкФ (реально 183). Емкость достаточна для нормальной работы.
ШИМ контроллер OB2535, максимальная мощность 5 Ватт. Практически все резисторы установлены точные, качество пайки нормальное, замечаний внешне не возникло, параллельно выходному конденсатору установлен керамический. Схема данного блока питания.
Как я выше писал, это самый простой блок питания из четырех, он не имеет большинства узлов, свойственных большим БП, сделано это в угоду уменьшения размеров.
В данном блоке питания нет привычной цепи обратной связи с оптроном, на таких маленьких мощностях это вполне оправдано. Но на самом деле измерение выходного напряжения есть, хоть и косвенное. Измерение происходит на обмотке питания микросхемы.
Микросхема может работать в двух режимах — стабилизатора напряжения и стабилизатора тока. Под вторым номером идет немного более мощный блок питания.Ссылка на товар в магазине, цена $2.72.
Если первый был на одно из самых распространенных напряжений, то этот имеет на выходе гораздо более редкое напряжение в 24 Вольта. Хотя судя по маркировке, есть версия и на 12 Вольт.
Заявленные характеристики:
Входное напряжение — 110 ~ 370V DC, 85 ~ 264V AC
Выходное напряжение — 24V (существует версия 12 В 400мА и 3.3В 500мА)
Выходной ток — 200mA
Мощность нагрузки — 4,8W
КПД — 85%
Уровень пульсаций — не более 100мВ
Размеры платы — 41 х 15 х 17мм Что интересно, трансформатор на этой плате стоит меньше по габаритам чем на предыдущей, но мощность заявлена заметно больше.
ШИМ контроллер со встроенным высоковольтным транзистором, наименование — THX208, заявленная в даташите мощность 4 Ватта при входном диапазоне 85 ~ 264V. Негусто, так как заявленная мощность БП — 4.8 Ватта.
Входной фильтр и предохранитель отсутствуют, вместо предохранителя стоит перемычка размера 0805. Выходной фильтр также не наблюдается.
Входной конденсатор 4.7мкФ (реально 4.2), выходной 220мкФ (реально 242). Входной совсем впритык, выходной соответствует выходному току. Все резисторы применены точные, по крайней мере имеют соответствующую маркировку. Это радует, так как применение обычных резисторов обычно чревато уходом выходного напряжения по мере прогрева платы. В данном варианте уже присутствует обратная связь с применением оптрона и нормальная цепь измерения выходного напряжения с применением стабилитрона TL431. Третий товарищ смог меня удивить уже на этапе внешнего осмотра, но об этом чуть позже.Ссылка на товар в магазине, цена $3.05.
Этот БП имеет довольно распространенное напряжение в 5 Вольт. в принципе я 5 Вольт БП и выбирал для обзора именно потому, что они могут быть довольно востребованными, так как сейчас это напряжение используется во многих местах. Заявленные характеристики.
Входное напряжение — AC 85V — 265V
Выходное напряжение — 5V
Выходной ток — 1000mA
Мощность нагрузки — 5W
КПД — 85%
Точность поддержания выходного напряжения ±0.1V
Уровень пульсаций — не более 150мВ
Размеры платы — 52 х 24 х 18мм У этого блока питания отсутствует предохранитель (вместо него перемычка 0 Ом), но уже есть входной и выходной фильтр и резистор ограничивающий пусковой ток.
В блоке питания применен ШИМ контроллер AP8012, который имеет встроенный высоковольтный транзистор. мощность данного ШИМ контроллера составляет 5 Ватт (для данного размера микросхемы и диапазона входного напряжения). Также впритык, но тесты покажут кто есть кто.
На этой плате уже присутствует помехоподавляющий конденсатор, причем Y1 класса, как и положено.
БП пришел с небольшим повреждением, на дросселе отломился кусочек пластмассы, так как он был в пакете, то скорее всего «постаралась» почта. Но удивило меня другое. Я обозревал кучу разных блоков питания, но варистор по входу вижу в них впервые (может во второй раз, не уверен), да еще в таком мелком БП. В мощных и более дорогих БП нет, а здесь поставили, предохранитель бы ему еще :(
Входной конденсатор емкостью 4.7мкФ (реально 4.2), выходные 2шт 1000мкФ 10В (реально 2х 1095). Присутствует выходной помехоподавляющий дроссель. Печатная плата. Как и в прошлых блоках питания, здесь производитель также применил точные резисторы, радует :)
Пайка в целом нормальная, плата чистая. В схеме нет ничего нового, классика как она есть, фильтр, ШИМ контролер, TL431 на выходе. Ну и четвертый БП. Ссылка на товар в магазине, цена $4.17.
Этот блок питания немного выбивается из общей картины, так как имеет мощность и габариты заметно больше чем у предыдущих, но меня неоднократно спрашивали про БП с такими характеристиками, поэтому я решил добавить к обзору и его. Для начала характеристики:
Входное напряжение — AC 85V — 265V
Выходное напряжение — 5V
Выходной ток — 2000mA (кратковременный 2500мА)
Мощность нагрузки — 10W (макс 11 Ватт)
КПД — 85%
Точность поддержания выходного напряжения ±0,1V
Размеры платы — 60 х 31 х 20мм Первая плата из обозреваемых, на которой присутствует полноценный предохранитель.
Также установлен входной и выходной помехоподавляющие дроссели и термистор для ограничения пускового тока. На этой плате установлен уже более мощный диод, также присутствует помехоподавляющий конденсатор Y1 класса (маркировка на фото не попала).
Входной конденсатор емкостью 15мкФ (реально 15.2) и выходные суммарной емкостью 2000мкФ (реально 2110). Емкость соответствует требуемой.
В этом БП уже применили маломощный ШИМ контроллер с внешним полевым транзистором, это обусловлено отчасти тем, что мощность Бп все таки больше чем у предыдущих. Как и в предыдущих БП, резисторы применены точные, но почему то в районе выходного разъема присутствуют следы пайки, хотя в целом плата чистая и аккуратная. Что интересно, в выходной цепи есть место под дополнительный резистор, включенный параллельно нижнему резистору делителя обратной связи. Устанавливая резистор на это место можно поднять выходное напряжение.
ШИМ контроллер я не опознал, но скорее всего это 63D12, ближайший аналог FAN6862 Схема очень похожа на один из блоков питания, который я обозревал ранее, почти 1 в 1, отличие только в номиналах некоторых элементов. Так, внешне осмотрели, теперь пора бы перейти и к тестам.
В этот раз я буду использовать простенькую электронную нагрузку, так как не вижу смысла в применении мощной, тем более что она довольно сильно шумит, а тесты предполагали быть долгими.
Тестировать БП я буду в том же порядке, что и описывал выше, но методика тестирования будет немного отличаться от то, что я использовал в предыдущих обзорах.
Так как БП маленькие, то методика была такая:
Проверка в режиме ХХ (а точнее при токе в 20мА), после этого 15 минут тест с нагрузкой в 50%, измерение температур, тест с нагрузкой 100%, измерение температур.
Дальше повышение нагрузки пока не наступит одно из ограничений (перегрузка, перегрев или выход БП из строя).
Все результаты потом будут сведены в одну таблицу. Тесты 1. Ток нагрузки 100мА, пульсации выросли до 80мВ, но в остальном изменений нет.
2. Ток нагрузки 150мА, пульсации 90мВ (заявлено макс 100), напряжение неизменно. 1. Ток нагрузки 200мА, пульсации 100мВ, напряжение 12.1.
2. Ток нагрузки 250мА, пульсации 100мВ, напряжение 12.1 Если честно, то этот БП меня не просто удивил. при такой простоте схемотехники и таких выходных параметрах он меня поразил.
БП сдался только при токе более 250мА, это в 3 раза больше заявленного тока, при этом БП был холодным и пульсации не превышали заявленные.
При превышении тока в 250мА напряжение на выходе падает резко, срабатывает защита от перегрузки, при уменьшении тока напряжение восстанавливается. Второй БП, 24 Вольт 200мА, 4.8 Ватта
1. Ток нагрузки 20мА. напряжение немного занижено и составило 23.6 Вольта
2. Ток нагрузки 100мА, пульсации 70мВ. напряжение неизменно 1. Ток нагрузки 200мА, это 100% мощности, пульсации 80-90мВ, но вполне в пределах допустимого, особенно с учетом того, что фильтра по выходу БП нет.
2. Ток нагрузки 260мА. это предельный ток для этого БП. Выше я написал что предельный ток 260мА. Если повышать ток нагрузки, то этот БП не уходит в защиту с отключением выхода, а просто начинает снижать выходное напряжение. 260мА это порог когда напряжение на выходе неизменно. Третий БП. 5 Вольт, 1 Ампер, 5 Ватт.
Этот БП имеет на выходе помехоподавляющий дроссель, что должно положительно сказаться на уровне пульсаций.
1. Ток нагрузки 20мА, напряжение 4.98 Вольта, пульсации минимальны.
2. Ток нагрузки 500мА, напряжение немного снизилось. Часть напряжения упала на проводах (в этот раз я измерял уже после проводов), в таблице напряжение будет скорректировано с учетом этой погрешности измерения. 1. Ток нагрузки 1 Ампер, 100% мощности, все параметры в норме.
2. Ток нагрузки 1.5 Ампера. Выходное напряжение опустилось чуть ниже заявленного значения, но БП работает с полуторакратной перегрузкой, так что все нормально.
Пульсации немного выросли, но в данном случае начала сказываться низкая емкость входного электролита. Это видно по осциллограмме, пульсации не ВЧ, а НЧ. Если немного увеличить емкость входного конденсатора, то даже при таком токе будет нормально. Четвертый БП, 5 Вольт, 2 Ампера, 10 Ватт.
1. Ток нагрузки 20мА (вот для этого БП это точно режим холостого хода).
2. Ток нагрузки 1 Ампер, напряжение предсказуемо «просело», В этом БП почему то поставили слишком маленький выходной дроссель, поэтому пульсации по выходу имеют вполне заметный уровень, в отличии от предыдущего «подопытного», но пока не превышают 100мВ. 1. Ток нагрузки 2 Ампера, 100% мощности. Интересно, но уровень пульсаций уменьшился.
2. Ток нагрузки 2.5 Ампера, выходное напряжение и уровень пульсаций в пределах нормы.
Но к этому БП есть небольшой замечание, в работе он издает небольшой «писк» в диапазоне токов от 100мА до 250мА. Тесты закончены. Теперь табличка с результатами тестирования, но для начала список причин прекращения теста соответственно номеру БП
1. БП ушел в защиту при токе 250мА с отключением выхода.
2. БП снизил выходное напряжение ниже предела допуска
3. Тест прекращен из-за высокой температуры ШИМ контроллера.
4. Тест прекращен из-за высокой температуры выходного диода. Теперь можно делать какие то выводы.Первый БП.
Конструкция совсем простая, отсутствует предохранитель и фильтры, но БП который имеет трехкратную перегрузочную и такую высокую стабильность выходного напряжения уже достоин уважения. Предохранитель можно добавить, хотя с тем что БП явно разрабатывался для работы в составе какого нибудь устройства, то чаще он уже присутствует на основной плате. Второй БП,
БП вписался в заявленные параметры, но не имеет запаса по мощности, при нагрузке в 1.3 раза больше заявленной БП уходит в защиту, хотя запас по нагреву есть и большой. Также плохо что нет предохранителя :( Третий БП.
В штатном режиме работает отлично, уровень пульсаций самый низкий из протестированных БП, но не рекомендую использовать при токе более 1 Ампера (собственно больше никто и не обещал). из минусов — отсутствие предохранителя и хуже стабилизация выходного напряжения. Четвертый БП.
Неплохая стабильность выходного напряжения, пульсации есть, но в пределах допустимого. Есть выходной и выходной фильтр, но выходной дроссель слабоват для БП такой мощности. Если в плане нагрева дроссель работает нормально, то из-за небольшой индуктивности Бп имеет заметный уровень пульсаций на выходе. Общее по всем БП.
Все БП прошли тесты, одни лучше, другие хуже, но заявленным характеристикам соответствуют.
Удивили характеристики самого первого БП, при заявленной мощности в 1 Ватт выдать без проблем 3 Ватта. Этот БП точно в Китае делали?
Также удивило наличие правильных помехоподавляющих конденсаторов в 5 Вольт БП и наличие варистора в БП 5 Вольт 1 Ампер, их и на более мощные Бп то не ставят, а здесь… На этом вроде все, как всегда жду вопросов, уточнений и дополнений в комментариях, надеюсь что обзор были полезен. Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта. mysku.ru БП в разобранном виде Нерабочий удлинитель USB 3.0 Удлинитель был аккуратно разделан, в корпусе просверлены отверстия и расточены до размеров разъёма USB Разъём USB и подготовленный корпус Защита контактов Неполная посадка разъёма Установленный разъём, вид внутри корпуса Сдвиг компонентов В собранном виде Готовый продукт Понижаем-повышаем напряжение Результаты измерений Выводы:
Блок питания довольно качественный. Напряжение своё держит даже под полной нагрузкой. Заявленный ток спокойно выдаёт. Под нагрузкой совсем немного нагревается, рукой спокойно можно держаться за корпус. Если у вас возникли вопросы, предложения или пожелания, буду рад ответить на них в комментариях. mysku.ru Заявленные характеристики: выход 12 Вольт 1 Ампер,
безударное переключение на работу от аккумулятора при пропадании сети 220В, защита от КЗ и перегрузки, заряд аккумулятора возможен одновременно с питанием нагрузки. Время заряда аккумулятора до восстановления емкости 90% — 3 часа. Пришел в непримечательной коробочке без указаний на производителя. На коробочке неизвестный китайский менеджер написал выходное напряжение. Дополнительная информация Дополнительная информация ИБП имеет на левом боку маленький переключатель на два положения (наименованы соответственно как A и B), а также два светодиода, сигнализирующие о режиме работы ИБП.
Вот так описывает режимы сам производитель: Режим А — это основной режим ИБП. По умолчанию, питание нагрузки производится от сети 220В и одновременно осуществляется подзаряд аккумулятора (при необходимости). При потере сети 220В происходит безударный переход на питание от аккумулятора и обратный возврат на питание от сети.
Режим B — это режим обыкновенного блока питания, в этом режиме аккумулятор не задействован вообще. Может использоваться, когда надо избежать ненужного разряда аккумулятора. А теперь — общее тестирование. Проводилось при помощи известной электронной нагрузки. 1. Тестирование блока питания. 2. Тестирование ИБП
Здесь все не так радужно. Попытка тестирования на заявленных параметрах (нагрузка 1А) закончилась отключением ИБП через 15 минут. Расчеты показывают, что это едва 20-25% емкости аккумулятора. Напряжение на клеммах аккумулятора в этот момент было примерно 3.6В. Что является причиной такого поведения — непонятно. Возможно, это перегрев блока или аккумулятора (аккумулятор был довольно-таки теплый, температура корпуса ИБП достигала 60 градусов).
Пришлось поумерить аппетиты и провести тестирование на половинной мощности (нагрузка 0.5А). В этом случае полученные результаты значительно лучше — общее время работы составило 1 час 13 минут, из аккумулятора удалось добыть 7.260Wh из примерно 9.620Wh расчетных, т.е. порядка 75%. Отключение ИБП происходит при напряжении аккумулятора меньше 3В. Отдельное тестирование самого аккумулятора не проводил. Правильнее будет заказать какой-нибудь фирменный среднетоковый аккумулятор типа Sanyo NCR18650GA, и повторить тестирование в составе ИБП. С зарядкой аккумулятора в составе ИБП тоже не все чисто. Заряд осуществляется током всего лишь 160mA, и расчет показывает, что в таком режиме заряд будет продолжаться не менее 16 часов. И да, так оно и вышло в реале (как это стыкуется с заявлением производителя, что 90% заряд достигается за 3 часа — известно только ему). Отсечка заряда производится на напряжении 4.215В, что является вполне правильным значением. 3. Разборка
Разборка производится элементарно. Достаточно открутить 4 шурупа на обратной стороне ИБП, и он аккуратно распадается на две половинки. Плата к корпусу никак не крепится, а просто зажимается между двумя половинками. К сожалению, полноценных знаний, чтобы оценить схемотехнику ИБП, не имею, поэтому приведу здесь фотографии основной платы и укажу маркировку наиболее важных компонентов. Возможно, это кому-нибудь пригодится. Верх: Качество пайки — удовлетворительное. Флюс не отмыт, некоторые детали припаяны криво-косо (присмотритесь, как припаян трансформатор — только одной стороной, вторая висит в воздухе!).
Кстати говоря, неприятный шум при работе на малой нагрузке, о котором я писал выше, значительно ослаб после того, как я тщательно отмыл плату от остатков флюса и всякой грязи. Хотя может и совпадение, конечно… 4. Выводы
Как обычно у китайской техники, параметры завышены ровно в два раза. Однако учитывая практически уникальную функциональность этого ИБП на сегодняшний день и то, что для планируемой нагрузки в виде камеры мне нужно меньше 500mA, покупка себя оправдала. P.S. Для последователей (если таковые найдутся) могу посоветовать договариваться с продавцом о покупке без аккумулятора. mysku.ru Вот так случайно сложилось, что я дорвался до некоторого количества данных устройств. Все дело в том, что не так давно в одном известном магазине появились разнообразные блоки питания "с разборки", и об одном я сегодня расскажу. Заказал я их несколько видов, три мелких "БУ" и один новый, довольно мощный. Рассказывать буду "по старшинству", потому начну с самого мелкого.Так как блоки питания я использую часто, то заказал лотом в три штуки, но есть лоты и 1 и 5 и 10 штук. Данный блок питания не является исключением и будет использован в одном из обзоров, который я планирую подготовить в относительно скором времени. Поставляются блоки питания в отдельных больших пакетах, а не три в одном пакете, как я изначально подумал. Т.е. фактически на складе просто ставится отметка, сколько позиций положить в корзинку.К упаковке претензий не было, все обильно замотано вспененным полиэтиленом. Блоки питания довольно компактные, реальные размеры составляют примерно 57х35х19мм. Компоновка платы довольно плотная, частично залита силиконом, который в некоторых местах потом пришлось срезать.Так как плата БУ, то заметны обрезанные провода. Платы имеют разный цвет гетинакса, да и выпущены в разное время, но все три в интервале 2007-2008 годов. На странице товара также есть упоминание о токе в 0.5 Ампера, но указанное как-то вскользь. Думаю подразумевалось, что 0.5 номинальный, 1.0 кратковременный. Но в любом случае, данные характеристики правильно и указывать в разделе характеристики, а не в названии товара. Ладно, вернемся к нашим блокам питания.1. По входу стоит предохранитель на ток в 1 Ампер. Предохранитель замедленный (T- Trage - медленные нем.), это обусловлено импульсным характером тока при включении блока питания.2. Также по входу присутствует варистор диаметром 7мм и рассчитанный на амплитудное напряжение в 470 Вольт. Рядом с ним виден помехоподавляющий конденсатор Х типа с емкостью 0.1мкФ3. Дальше синфазный дроссель и диодный мост.4. Первичная и вторичная стороны соединены через конденсатор Y типа с емкостью 2.2нФ.По большому счету можно было бы поставить пять баллов за фильтр, если бы не два недостатка:1. Нет термистора, но возможно здесь в нет особого смысла, емкость входных конденсаторов не очень высокая.2. Параллельно конденсатору Х типа нет разрядного резистора, без него БП может "щипаться" если вынуть вилку из розетки и сразу схватиться за ее контакты. При этом плюс производителю за наличие помехоподавляющего фильтра и варистор. 1. По входу БП установлены два конденсатора емкостью 6.8мкФ каждый, суммарная емкость 13.6мкФ, что для заявленной мощности в 6 Ватт вполне нормально.2. Но конденсаторы соединены не просто параллельно, между ними дополнительно включен дроссель. На фото не видно цветовую маркировку - коричневый-черный-красный-золотой.3. Управляет работой блока питания довольно известный ШИМ контроллер VIPer-12A.4. Рядом с контроллером находится конденсатор фильтра питания этого контроллера. Часто эти конденсаторы могут незаметно выйти из строя и "попить крови", так как внешне остаются нормальными. Если БП БУ, то рекомендую заменять их в первую очередь. Силикон, которым залита плата, имеет небольшой желтый оттенок. Сначала я решил что это из-за нагрева компонентов, но цвет одинаков даже около компонентов, которые не греются. Как я уже писал выше, применен ШИМ контроллер серии VIPer. Это семейство интегрированных ШИМ контроллеров, внутри корпуса микросхемы находится не только сам ШИМ контроллер, а и высоковольтный транзистор, цепи защиты от перегрузки, перегрева и пере www.taker.im Все, что касается того, как мне нравится ковырять разные блоки питания я рассказал раньше, потому сразу перейду к обзору. Здесь я также заказал лот из трех штук, и аналогично первому БП получил три отдельных больших пакетов с защелкой. Судя по странице товара в магазине, данный блок питания заявлен как 48 Вольт 1 Ампер, что в сумме должно дать 48 Ватт мощности.
Из названия пропала надпись — Disassembled, но зато появилось — LED. Внешне очень аккуратно и весьма компактно. Размеры данного блока питания составляют: 75х38х25мм, он конечно больше, чем предыдущий, но ненамного. При этом там была заявлена мощность 12 Ватт, здесь заявлено 48 Ватт. Но последнее мы еще проверим. На одной из длинных сторон платы установлен радиатор, при этом радиатор соединен с минусом «горячей» стороны БП. Около «холодной» стороны присутствует изоляция, а сам радиатор примерно на 8-9мм короче, чем может сначала показаться по фото, т.е. изоляция выступает сильно за край радиатора. Еще пара общих видов платы, больно уж понравилась внешне :) Немного подробнее об установленных компонентах.
1. По входу присутствует предохранитель на ток 2 Ампера в стеклянном корпусе, есть также и небольшой термистор, но варистора нет. Также виден помехоподаляющий конденсатор Х типа.
2. Входной фильтр состоит из конденсатора Х типа и синфазного дросселя. Диодный мост из отдельных диодов.
3. Входной конденсатор имеет емкость 47мкФ. Для мощности в 48 Ватт это совсем впритык, но о этом позже.
4. Я ковырял много блоков питания, но первый раз увидел керамический конденсатор параллельно входному электролитическому. Возможно такое попадалось и раньше, но не уверен. 1. Высоковольтный транзистор в изолированном корпусе, тип транзистора — STK0465, даташит не смотрел, но уже из названия можно предположить что он на ток 4 Ампера и напряжение 650 Вольт. Крепеж дополнительно залит лаком, пробовал снимать, но побоялся что просто оторву радиатор и бросил эту затею, тем более что тип транзистора мне был уже известен.
2. Трансформатор довольно компактный, это обеспечивается тем, что применен не привычный Ш-образный магнитопровод. Внутри проглядывается заливка обмоток лаком.
3. Рядом расположен конденсатор цепи питания ШИМ контроллера.
4. Между радиатором и трансформатором спрятался конденсатор Y типа, соединяющий «горячую» и «холодную» стороны блока питания. Не лез к нему по причине сложности демонтажа радиатора, но номинал разглядел — 2.2 нФ. 1. Интересно что в цепи обратной связи применена не привычная оптопара PC817, а PS2561A, правда я большой разницы не вижу. Зато видно, что плата явно планировалась для двух вариантов выходного диода, как на фото, так и в корпусе TO220. Во втором случае скорее всего предполагался радиатор. В общем-то логично, для выходного диода критичен выходной ток, а здесь он не очень высокий.
На выходе пара конденсаторов по 220мкФ 63 Вольта соединенных параллельно. Все установленные в БП конденсаторы производства Nichicon, входной KXG серии, остальные KY.
В качестве выходного фильтра установлен двухобмоточный синфазный дроссель. Также отмечу наличие в выходной цепи стабилитрона P6KE51A, дополнительно защищающего нагрузку. В этот раз платы явно более свежие, судя по маркировке 2012-2013 года выпуска. Больше ничего узнать не смог, придется параметры выяснять экспериментально. Качество пайки плат назвал бы средним, есть огрехи и не очень аккуратная пайка некоторых мест. Входная часть блока питания и ШИМ контроллер. Маркировка ШИМ контроллера читается очень плохо (LzP32), потому при составлении схемы я просто нашел ближайший аналог по совпадению назначения выводов. Также на диоде цепи питания ШИМ контроллера полностью отсутствует маркировка, причем на всех трех платах. В выходной цепи помимо привычных компонентов присутствует и стабилитрон. Дело в том, что регулируемый стабилитрон TL431 имеет максимальное напряжение до 37 Вольт, даже с учетом оптрона это максимум 40, а выходное напряжение у блока питания составляет 48 Вольт. Потому в таких случаях последовательно с оптроном ставят стабилитрон, в данном случае на 24 Вольта, он «срезает» напряжение до безопасной величины. На фото он с маркировкой ZD2. По поводу схемотехники блока питания вопросов почти нет. В отличии от предыдущего БП здесь применен отдельный ШИМ контроллер и мощный высоковольтный транзистор. Данный вариант имеет как свои преимущества, так и недостатки.
Из преимуществ — мощность БП почти не связана с типом ШИМ контроллера.
Из недостатков — сложнее организовать защиту от перегрева. На входе стоит разрядная цепочка из трех резисторов по 1.5МОм, которая разряжает конденсатор СХ. Привычная цепь обратной связи с добавлением стабилитрона.
Но есть и пара мелочей:
1. Точный тип микросхемы неизвестен, но ближайший аналог FAN6862, которая имеет вход измерения температуры с внешнего датчика. В обозреваемом БП этот вход используется как защита от превышения напряжения. Если по какой-то причине произойдет отключение обратной связи, то напряжение питания ШИМ контроллера поднимется, а с ним поднимется и напряжение на выводе 3 ШИМ контроллера. В итоге ШИМ контроллер начнет ограничивать выходное напряжение. По крайней мере явно задумано именно так.
2. На плате есть свободное место под терморезистор, обозначенное как NTC2. Сначала я думал, что это должна быть цепь защиты от перегрева, но включение (да и местоположение терморезистора) несколько оригинально, потому не совсем понял цель данного решения. На схеме эта цепочка обозначена красным цветом. Переходим к тестам.
Как я писал, на странице магазина было заявлено, что БП имеет выходное напряжение в 48 Вольт при токе до 1 Ампера. И если в прошлый раз в названии товара проскальзывало другое значение тока, то здесь ток в 1 Ампер указан везде. Все подключения были выполнены также как и с предыдущим БП, разница только в электронной нагрузке. Дело в том, что тест данного блока питания был несколько затруднен тем, что выходной ток и мощность не очень большие, но из-за напряжения в 48 Вольт я не мог применять нагрузку показанную в прошлом обзоре. Пришлось взять более мощную, но и более грубую.
На холостом ходу выходное напряжение немного занижено относительно заявленного значения, но на самом деле это абсолютно не критично, так как разница меньше даже чем 0.1% :) Вообще, когда я взял плату в руки, то первая мысль была — явно блок питания на мощность порядка 25 Ватт. Данная мысль была основана на следующих наблюдениях:
1. Габариты платы
2. Емкость входного конденсатора
3. Габарит трансформатора. Понятно что габарит трансформатора зависит от частоты работы преобразователя, но так как частота обычно в диапазоне 66-133 кГц (чаще 100-133), то и разница в габаритах не сильно большая. Бывают конечно и исключения, но не в данном случае, так как схемотехника была понятна уже при первом взгляде. В связи с этом тест я старался проводить аккуратно, хотя у меня было еще два «запасных» подопытных.
Ниже на фото нагрузка током 200, 400, 600, 800, 1000, 1050мА.
Последнее значение выбрано неслучайно, при токе в 1.1 Ампера БП гарантированно уходит в защиту отключая выход. После снятия нагрузки опять выходит на рабочий режим.
Ну как бы ток в 1 Ампер дает, даже несколько минут подряд :) Дольше не тестировал, так как на данном этапе не стояло такой цели. На двух последних фото может показаться, что есть какие-то странности с выходным напряжением, все нормально, по мере прогрева выходное напряжение у этого БП немного растет, а так как последние два этапа проходили не мгновенно, то и выросло оно заметнее чем на первых четырех шагах. Размах ВЧ пульсаций я бы оценил как весьма низкий, 40 мВ даже при полной нагрузке у БП с выходным напряжением в 48 Вольт это ниже 0.1% В прошлом обзоре меня попросили посмотреть уровень пульсаций на частоте 100 Гц, решив что информация действительно может быть полезной, снял и это.
Осциллограммы сняты при токах нагрузки — 200, 300, 400, 500, 600 и 700мА, видно что наибольший размах при токах 300-500мА (15-25 Вт), хотя я ожидал что с ростом тока размах еще увеличится. Но как всегда, более точную информацию о реальной мощности блока питания дает тест с термопрогревом.
Методика стандартна для моих обзоров, интервал каждого шага 20 минут, шаги — 200, 400, 600 и 700мА. В последнем шаге ток нагрузки был выбран исходя из результатов измерения температуры предыдущего шага.
Было замечено, что по мере прогрева растет выходное напряжение, в таблице это будет видно, но в самом конце я резко снял нагрузку и проверил какое напряжение получается на холостом ходу в прогретом состоянии.
Слева до прогрева, справа — после. На самом деле разница оказалась не так велика, как я ожидал, кроме того напряжение по сути пришло к заявленному значению.
В любом случае точность поддержания напряжения и термостабильность находятся на довольно высоком уровне. По поводу нагрева ситуация немного неоднозначная, почему-то я сначала ждал что начнет перегреваться трансформатор, но оказалось что я был неправ и первым на «финишную прямую» вышел выходной диод. Стоит упомянуть, что на выходе стоит обычный, быстрый диод, а не диод Шоттки, так как при таких напряжениях их ставят редко. Думаю если заменить выходной диод на более быстрый, то можно получить длительную мощность еще немного больше.
Но в любом случае я уже могу сказать, что реальная длительная мощность данного БП около 25 Ватт, как я и думал в самом начале, но кратковременно он может отдавать примерно до 45-50 Ватт. Термофото с двух ракурсов, здесь также видно, что все тепло сосредоточено в районе выходного диода. Кроме того меня просили провести тест с воздействием на вход блока питания импульсной помехи. Правда должен сразу сказать, что к данному тесту я отношусь весьма скептически по ряду причин:
1. Условия теста не нормированы.
2. Входной фильтр блока питания защищает от проникновения помех от блока питания в электрическую сеть, но об этом чуть ниже. Тестовый «стенд» был собран по показанной ниже схеме. Принцип предельно прост, при нажатии на кнопку переключателя на короткое время происходит разрыв контактов, когда верхний контакт уже размокнут, а нижний еще не замкнут. Так как в качестве нагрузки подключена индуктивность, то и возникает импульсная помеха. В реальности все выглядело куда страшнее. Я использовал трансформатор мощностью 60 Ватт, хотел найти дроссель мощностью 80 Ватт для ЛДС, но видимо или выбросил, или переложил куда-то, второе более вероятно. Дальше шел тест. я долго и нудно тыкал кнопку, при этом иногда помеха была слышна в компьютерных колонках, которые стояли рядом. Но сам блок питания видимо меня не совсем понял, так как помеху получалось зарегистрировать примерно 1 раз на 30-50 нажатий на кнопку, а так как помеха генерится два раза (при нажатии и отпускании), то получалось 1 срабатывание на 60-100 импульсов.
В итоге несколько раз я все таки зарегистрировал всплеск на выходе, максимальный полный размах был около 1 Вольта, что для 48 Вольт БП составляет всего 2% от выходного напряжения. Так как это второй блок питания из последних «подопытных», то я решил провести этот тест и на предыдущем.
«Стенд» почти такой же как выше, заменена только электронная нагрузка на ту, которую использовал в прошлый раз. Здесь результаты примерно аналогичны, я опять долго пытался генерить помеху и в итоге получил на выходе несколько всплесков с размахом примерно 0.2-0.3 Вольта, с учетом выходного напряжения в 12 Вольт получились почти те же 1.5-2.5% как и в тесте выше. (первые два скриншота) Кроме того я проверил уровень пульсаций на частоте 100Гц, здесь вообще все отлично вплоть до 900мА (предпоследний скриншот), но при токе в 1 Ампер пульсации резко выросли, начала срабатывать защита блока питания. Теперь еще несколько слов о том, почему я скептически отнесся к тесту импульсной помехой.
Для начала давайте представим себе упрощенный вариант квартирной электросети. Если представить, что помеха (пусть это будет холодильник), генерируется в точке 2, а наш БП стоит в точке 1, то мы можем получить ощутимую помеху на входе (пользователи Синклеров помнят). Но если мы перенесем блок питания в точку 4, то уровень помехи снизится во много раз, так как на пути у неё будут:
1. Провода, которые выполнены отнюдь не из сверхпроводника
2. Автоматические выключатели, токовые катушки в которых являются хоть небольшими, но индуктивностями.
3. Нагрузка, например в точке 3. Это может быть как обычный нагреватель (резистивная нагрузка), так и блок питания компьютера (емкостная нагрузка). Т.е. нельзя подходить к проблеме «в лоб», так как сеть представляет собой довольно сложную и несколько инертную нагрузку. Потому тест с трансформатором я воспринимаю скорее как «сферический генератор в вакууме». Нет, конечно по своему он имеет смысл, но на мой взгляд лишь условный, так как входные фильтры также бывают разными. Вообще электрическая сеть подвержена постоянным импульсным всплескам, от холодильников, искрящих контактов, мощных нагрузок (особенно индуктивных), но больше влияют природные факторы, например гроза или перехлест проводов на столбах. Опять же, последнее в городских условиях встречается куда реже, так как силовые кабели проложены под землей. Но при этом местах с плохими условиями рекомендуется применять УЗИП (Устройство Защиты от Импульсных Перенапряжений), по сути большой варистор. Теперь по поводу самого входного фильтра БП. Для начала следует понимать, что они могут быть разными по назначению.
В самом простом варианте (не считая специально обученных перемычек), это конденсатор Х типа и синфазный дроссель, в таком варианте фильтр защищает электрическую сеть от помех блока питания. Т.е. помеха проходя со стороны БП сначала ослабляется дросселем, а потом по сути замыкается специальным конденсатором. Вообще импульсные БП генерируют массу помех в электрическую сеть, особенно если производитель сэкономил на всем.
Если надо ослаблять помехи в обе стороны, то ставят два конденсатора, до и после дросселя. В этом случае фильтр ослабляет помехи и с со стороны сети, которые могут попасть в блок питания.
Конечно частично помеха ослабляется даже входным конденсаторов после диодного моста, но специальный конденсатор сразу после дросселя более эффективен именно в случае импульсных помех. Все это конечно очень утрированно, но я постарался объяснить «на пальцах». Но это не все. Выше я писал о помехе, которая приходит по сетевым проводам между фазой и нулем, а существуют еще помехи относительно земли, для этого после дросселя ставят дополнительные конденсаторы, но так как их пробой может быть опасен, то соответственно Y типа. Вообще входной фильтр блока питания может быть весьма сложным устройством, состоящим из кучи конденсаторов и дросселей. Ниже на схеме применены двухобмоточные дроссели двух типов. Ну и собственно к чему это я все. Да собственно к тому, что следует для начала понимать, что и зачем мы вообще делаем. Если мы проектируем оборудование, где помеха на выходе может быть критична, то применяем полный вариант фильтра, если достаточно чтобы наш БП просто не «гадил» в сеть, то вполне хватит Х конденсатора и дросселя. В нашем случае мы имеем второй вариант фильтра, не более. Теперь собственно зачем вообще нужны блоки питания на такое «хитрое» напряжение. Ниже на фото две коробочки, соединенные кабелем, при этом одна коробочка питается от другой. Одна коробочка представляет собой блок питания, вторая — понижающий преобразователь напряжения. В сумме это пассивный аналог PoE, т.е. предназначен для питания низковольтных устройств по кабелю локальной сети. Данный вариант был собран что называется «на скорую руку», когда мне надо было запитать роутер, стоящий в 10 метрах от ближайшей розетки, а в распоряжении был только LAN кабель. На фото видно, что даже коробочка немного подплавлена, осталась после каких-то экспериментов, а выбросить было жалко.
Вообще обычно я делал БП на 48-55 Вольт, но в данном случае напряжение 24 Вольта. Если блок питания, показанный выше, отличается только напряжением, то вот на удаленной стороне я делал кардинально по другому. Так как в данном случае все было в пределах квартиры, то на удаленной стороне стоял просто DC-DC преобразователь.
Но в остальных случаях я делал преобразователи с гальванической развязкой и ШИМ контроллерами типа TOP414 или DPA-Switch (в зависимости от требуемой мощности). TOP412-414 был дешевле и проще, но мощность ограничена на уровне 15 Ватт (если не путаю), DPA-Switch заметно мощнее, некоторые обеспечивают до 100 Ватт.
Вообще, показанный комплект, самое простое, что я делал в подобном плане. Кстати, на фото видно вздувшийся конденсатор, печально известный Capxon, хотя их серия KF мне очень нравится. Показанному ниже преобразователю (как и БП) больше 10 лет, на момент демонтажа с конденсатором было все в порядке. На выходе преобразователь выдает 5 Вольт с током до 3 Ампер. На этом наверное всё, подведу итоги.
Данные блоки питания явно новее, чем показанные ранее, кроме того у меня создалось впечатление, что они и в эксплуатации особо и не были. Установлены фирменные конденсаторы, качественный трансформатор, входной и выходной фильтр и даже неожиданно… керамический конденсатор параллельно входному электролитическому конденсатору.
Параметры неплохие, блок питания реально длительно обеспечивает мощность около 25 Ватт и кратковременно до 45-50, что в таком габарите весьма неплохо. Я думаю что если взять версию на 24 Вольт, то запросто можно сделать компактный БП для паяльника TS100 (может и стоит взять такой БП попробовать). На странице магазина указано что выходной ток 1 Ампер, но не указано, что это кратковременный ток, потому получилось как в прошлый раз, кратковременный указали в качестве длительного.
В остальном БП понравился, хотя и бывший в употреблении, что конечно добавляет опять таки некий «элемент неожиданности». К сожалению я могу говорить только за те три штуки, которые у меня на руках. Как всегда жду вопросов и просто комментариев, надеюсь что обзор был полезен. Небольшое дополнение. В этом году ему будет 20 лет, как быстро время летит, уже и магазина где он куплен нет и в помине. Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта. mysku.ru Пришел в простой белой коробочке Предупреждающая наклейка Выходной клемник, подстроечный резистор на 200 Ом и светодиод. Напряжение регулируется где-то +\- 1.5 вольта. Входной клемник Хороший корпус, с отверстиями для циркуляции воздуха и для затягивания винтов в клеммах. Модель и характеристики Размер Разберем Вполне нормальный рабочий бп. Собран аккуратно без излишней экономии.

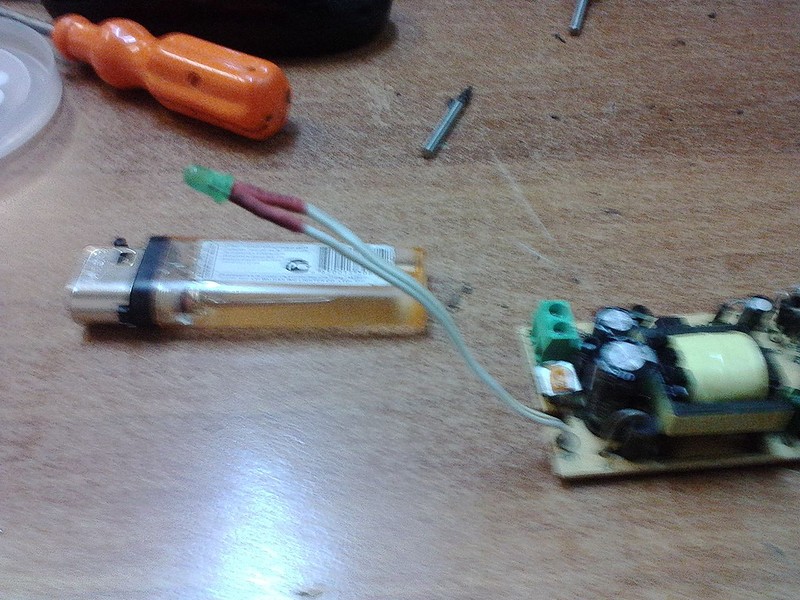

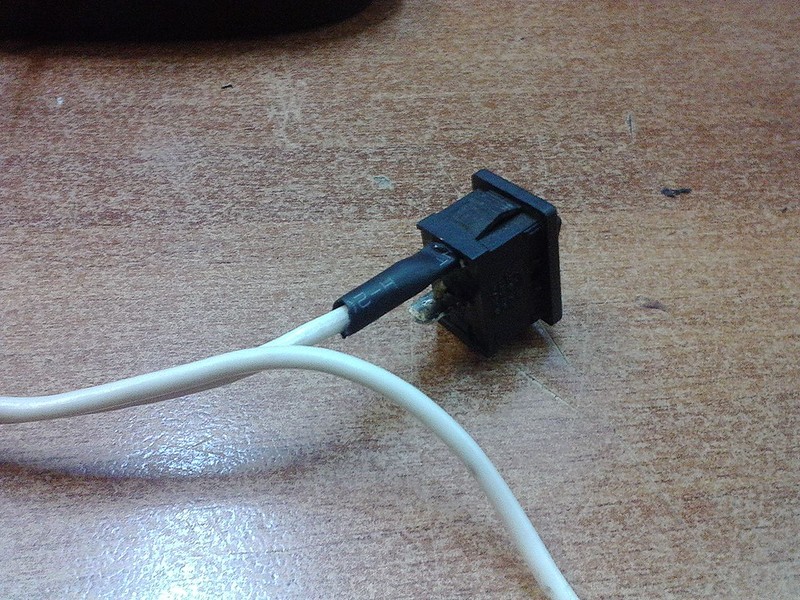

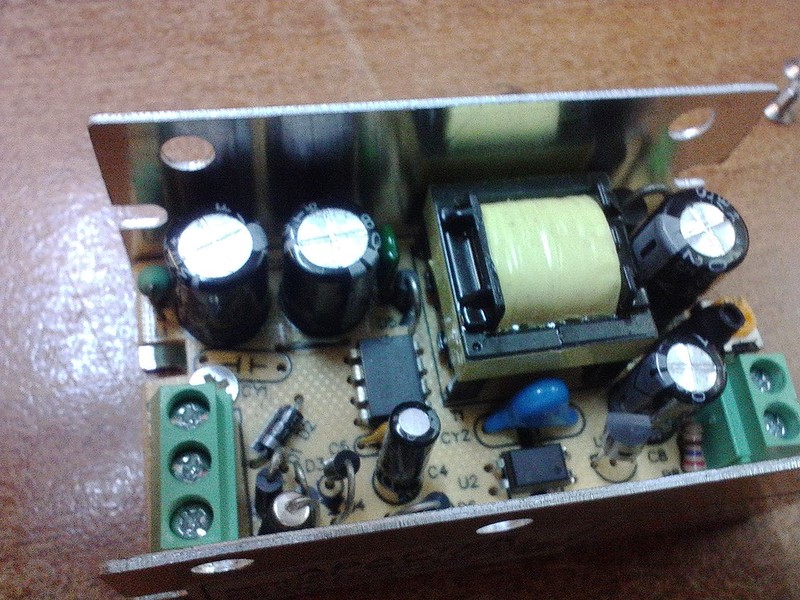

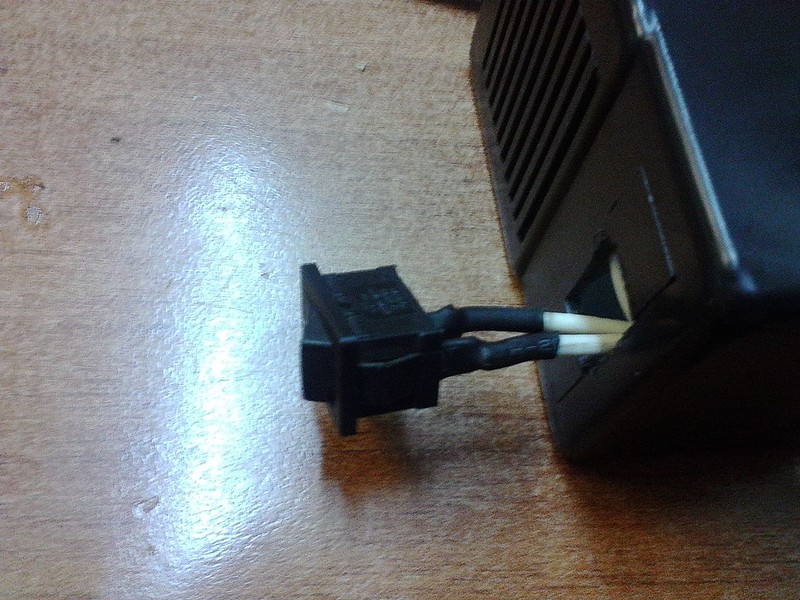

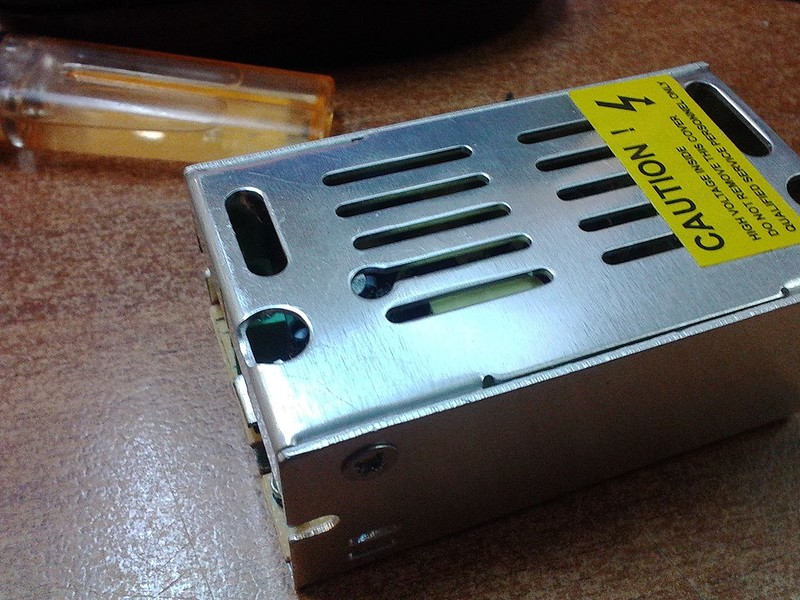

Нагрузку 1.5 ампера держит, напряжение не проседает. Не сфотал, не было свободных рук поблизости. Товарищ Tuapsinets тоже проводил замеры с нагрузкой, можно посмотреть в его обзоре аналогичного БП В общем решил я запитать от этого БП 6-ваттный паяльник купленный в Сириусе. Для начала решил положить его в корпус. В корпусе решил сделать кнопку, дабы разрывать 220 на входе. Далее фото с телефона, так что извиняйте. Вырезал отверстие под кнопку Теперь снова разбираем наш бп Прикрутил корпус к крышке Также решил вынести на внешний корпус и светодиод. Надо было бы вынести и резистор, но мне было лень искать)) А вот и паяльник, кстати. Модель CT Brand CT-753. 12 вольт, 6 ватт, рабочая температура 360ºC
Брал за 200 с чем-то, но сейчас озверели и продают за 350. Сначала хотел сделать разъем на корпусе и припаять штекер к паяльнику, но потом решил излишне не заморачиваться и просто просверлил дырку. Для питания взял проверенный временем советсткий провод с вилкой Сначала выставил ровно 12 вольт — паяльник перегревался, быстро засирался и вообще. Выставил 11 — все отлично, работает идеально. Еще немного фото Вот такой колхозный паяльник. Пользоваться реально удобно, в руке не ощущаешь. В последнее время паяю только им.
Как вариант использования
паять легко и удобно. Бп конечно избыточен для этого паяльника, но я слепил себе инструмент из того что было под рукой, без дополнительных вложений)) А бп бесплатно, на обзор. Спасибо за внимание! mysku.ruМини ИБП 12 Вольт/1 Ампер на одном Li-Ion аккумуляторе 18650. Блок питания 12 вольт 1 ампер
Блоки питания, маленькие и очень маленькие
Блоки питания бывают не только на большую мощность, а и совсем маленькие, но от этого не менее полезные. Сегодня у меня на «операционном столе» четыре представителя этого класса блоков питания, но испытания у них будут такие же как всегда.
Блок питания 12V 1A и его небольшая доработка.
Я иногда балуюсь всякими разными электронными поделками и бывает необходимость запитаться от 12 вольт. Ток в 1 ампер кажется достаточным для большинства домашних поделок. Есть, конечно БП с регулируемым выходным напряжением и ток держит поболее, но хотелось чего нибудь не столь габаритного. Порывшись на алиэкспрессе нашёл недорогой блок питания. Понравились параметры, заявленные продавцом.Описание:
100% новый и высокое качество
Вход: 100-240 В переменного тока 50/60 Гц
Выход: 12 В постоянного тока 1А (1000ma)
2.1 мм коаксиальный разъем
Идеально подходит для любых электронных продуктов
Он предназначен для европейской спецификации
Это высокое качество адаптер позволяет экономить более 80% мощности валюты
Низкий уровень пульсаций и шума, вы можете сконцентрироваться на вашей работе или учебе
Она прекрасно совместима с вашего устройства
Этот блок питания КТС и сертифицирована и одобрена CE
Тело размер: 3.0 «x 3.1» X 1.0 "/7.5 см x 7.8 см x 2.6 см (l X W X t)
Подключите верхний диаметр: 2.1 мм (внутренний), 5.5 мм (внешние)
Цвет: черный
ЕС вилка В общем, меня всё устроило и поехала стандартная процедура — заказ-ожидание-получение-тестирование. Заказ был оплачен 31 мая, в Украине я его получил 23 июня (радует в последнее время доставка посылок из Поднебесной почтой Китая с трек-номером). Стараюсь выбирать доставку с трек-номером, поскольку в последнее время участились случаи «потери» простых посылок (я склонен думать, что это китайцы их не отсылают в надежде, что покупатель «провтыкает» сроки защиты). Получив стандартный серый пакет я сразу и не заподозрил неладное. Вскрыл на улице, удивился, что БП в единственном экземпляре (заказывал, вроде бы, два) и побежал домой. Когда проверил свои заказы, лишний раз убедился, что заказывал я два таких БП. А прислали только одно. Сразу же был открыт спор на возврат половины денег с фоткой распечатанного пакета и собственно единственного БП. Спор, скорее всего проиграю (кому интересны подробности, спрашивайте в комментариях, опишу подробней). В общем подошло время тестирования и описания зарядного. Упакована зарядка в картонную коробочку и выглядит всё это довольно симпатично (за фотки прошу сильно не пинать, снимал на телефон и без штатива): Пластик корпуса не воняет. На ощупь довольно приятный и не хлипкий. Было интересно посмотреть на «потроха» данного изделия, что и было сделано незамедлительно
немного свободного времени и я решил поиграться в «используй ненужную вещь в ненужной доработке».НЕ ДЕЛАЙТЕ ТАК ЖЕ, ЭТО ОПАСНО ДЛЯ ВАШИХ УСТРОЙСТВ, КОТОРЫЕ МОГУТ БЫТЬ ПОДКЛЮЧЕНЫ В ДАННЫЙ РАЗЪЁМ! Я это сделал исключительно под свои личные нужды.
Поскольку разъём USB становился в корпусе довольно близко к плате, на контакты была накинута термоусадка
Корпус зарядного довольно тонкий, поэтому разъём USB в нём сидит не полностью
Так же пришлось немного «сдвинуть» компоненты на плате
Плата довольно свободно вошла в «доработанный» корпус
Для более надёжного крепления в разъёме USB были немного отогнуты края металлической оболочки
Наступило время «полевых» испытаний. Далее пойдут не совсем логичные действия и всех перфекционистов и любителей «простых» и правильных решений просьба перейти сразу к финальной части описания с выводами. Для проверки БП я выбрал не совсем простой и логичный подход — понижаем напряжение с 12В до 3.8В, затем повышаем до 5В и нагружаем стандартным китайским нагрузочным сопротивлением. Такой метод был выбран по двум причинам: 1) Нагрузка у меня в наличии только такая 2) Измерить ток под нагрузкой можно без проблем китайским измерительным прибором. Для обеих причин нужен выход USB 5В. У меня были в наличии платы для понижения и повышения, описание которых ранее я находил на этом сайте.
Мультиметр включен для замера тока непосредственно после БП:
На холостом ходу имеем на выходе БП 12.55В Под нагрузкой напряжение на выходе немного «проседает» до 11.95В.Мини ИБП 12 Вольт/1 Ампер на одном Li-Ion аккумуляторе 18650
Давно искал возможность обеспечить резервное питание для моей домашней малотоковой нагрузки (роутер, камера и т.п.). Не покупать же под такое отдельный ИБП 220В (отдельный потому, что подобные устройства, как правило, располагаются далеко от основного ПК, который у меня подключен через стандартный ИБП)! В сети (да и здесь на сайте) попадались разные самодельные штуки на базе модулей powerbank'ов и повышающих схем, но ни одного рабочего решения я так и не увидел. И вот, практически случайно, на просторах aliexpress был обнаружен такой мини-ИБП. По ссылке предлагается ИБП с выходным напряжением 5В. Перед заказом надо списаться с продавцом и определить необходимые параметры — выходное напряжение и тип разъема на кабеле-переходнике (выход у всех моделей — стандартный USB-A male, в комплекте дается кабель-переходник). Я заказал с выходом 12В и с самым ходовым цилиндрическим разъемом 5.5x2.1mm. Цена для всех моделей одинакова.
ИБП выглядит как стандартный блок питания, евровилка (можно заказать с американской). В сравнении с типовым блоком питания 12В — наш герой справа:
Общее качество изготовления корпуса — отличное. Ничего не люфтит, разъемы на месте, крышка батарейного отсека легко открывается и закрывается. Длина отсека позволяет вставить только незащищенные аккумуляторы.
В комплекте — сам ИБП, кабель-переходник
и Li-Ion аккумулятор типоразмера 18650 китайского производителя FST емкостью 2600mAh.
FST (First New Energy Group Co.) — судя по всему, китайский производитель второго эшелона, имеет свой сайт, на котором я и нашел спецификации этого аккумулятора:
По коду можно определить, что аккумулятор довольно-таки старый — изготовлен 29 апреля 2015 года.
На номинальных параметрах без проблем отработал несколько часов, температура корпуса не превышала 55 градусов. При токе 1.2А срабатывает защита от перегрузки и блок отключает выход. Восстановление происходит автоматически при устранении перегрузки.
На холостом ходу и при малой нагрузке (до 400mA) блок издает довольно громкие неприятные звуки в виде шелеста и разного скворчания.
Низ:

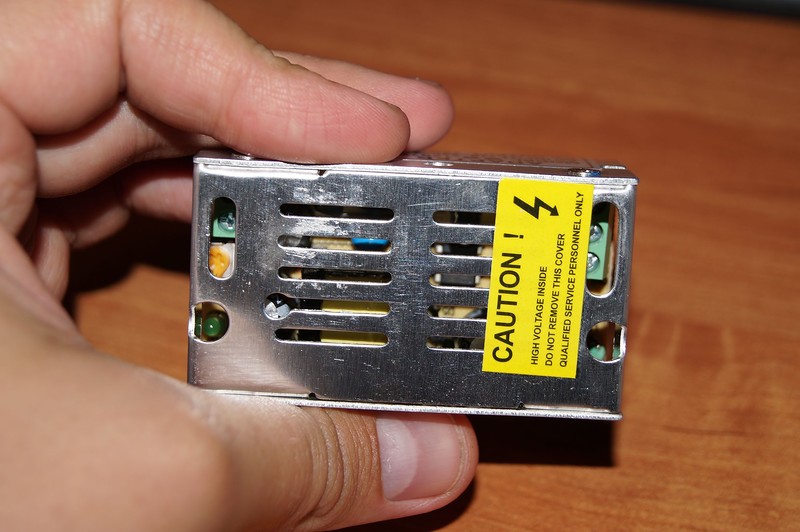

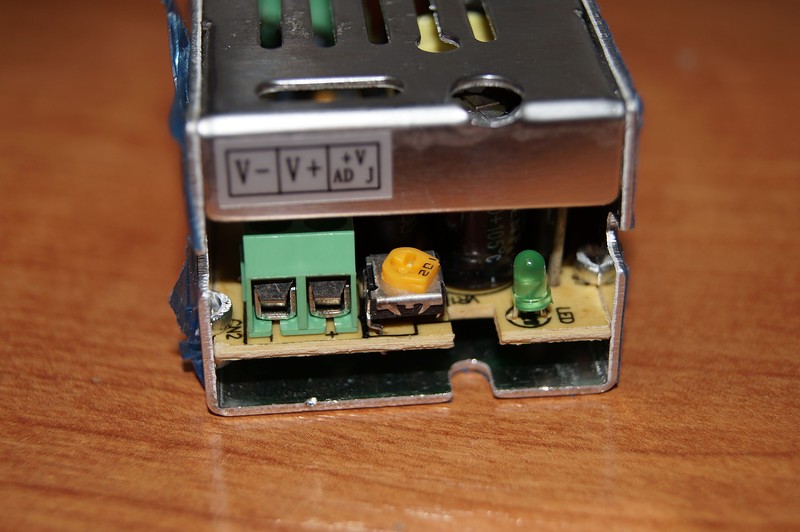

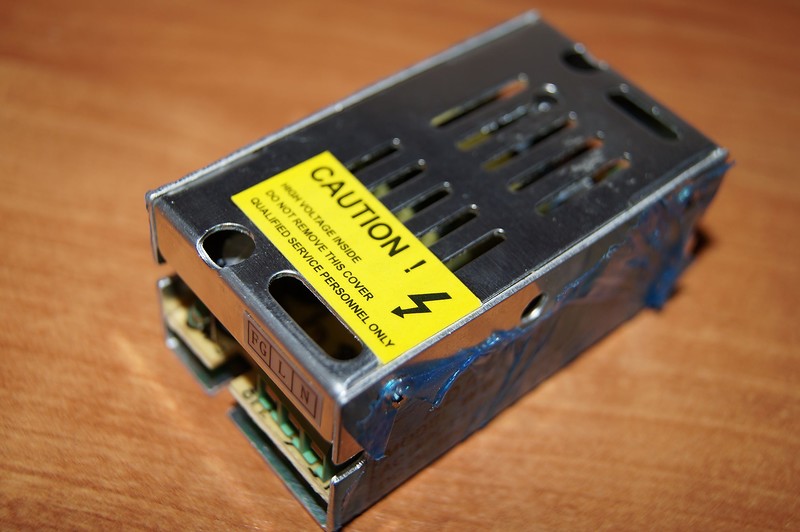

Блоки питания 12 Вольт 0.5(1) Ампер
В заголовке я написал ток 0.5 (1) Ампер. По ходу обзора я поясню что это означает.На странице товара было написано - 12 Вольт, 1 Ампер, что более чем понятно. Также там написано, что блоки питания disassemble, т.е. не новые, а выковыряны откуда-то. Моя практика показывает, что такие БП чаще имеют лучше качество сборки и схемотехники, чем новые.

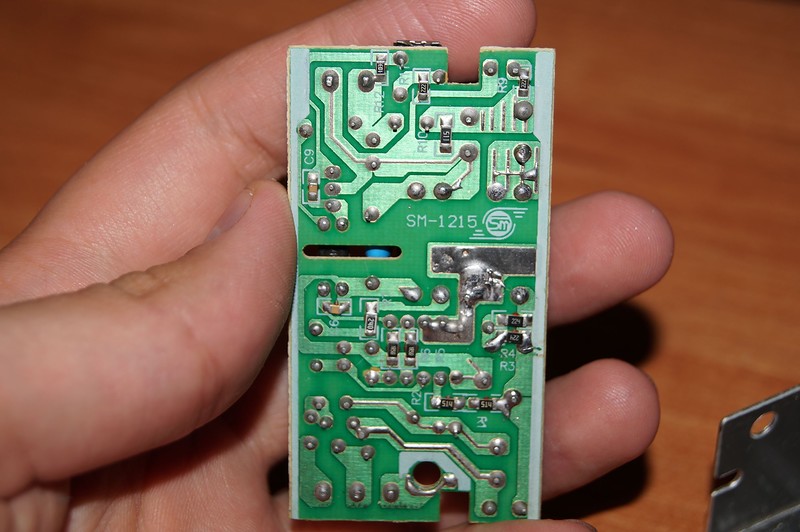

Также на платах была обнаружена и маркировка модели - 3A-064WU12, по которой я нашел их реальные характеристики.12 Вольт, 0.5 Ампера, 6 Ватт, КПД при 115 Вольт - 74%. Там же есть и название фирмы производителя - Eng Electric Co., LTD. Так что блоки питания вполне себе фирменные.
Ещё блок питания, теперь 48 Вольт 0.5 (1) Ампер
Как я писал в предыдущем обзоре, пришли ко мне несколько разных блоков питания и сегодня обзор следующего. В прошлый раз был БП на 12 Вольт, но сегодня вариант на более редкое напряжение, 48 Вольт, но при этом также имеющее свою сферу применения, о которой будет рассказано в конце обзора. В общем как всегда, тесты, схемы и ответы на некоторые вопросы, которые задавали мне в комментариях.
Блок питания 12V 1.5A и один из вариантов его использования.
Приветствую! Сегодня я расскажу о неплохом БП и о том как припиливал к нему 12 вольтовый паяльник. Подробности и фото далее.
интернет-магазин светодиодного освещения
Пн - Вс с 10:30 до 20:00
Санкт-Петербург, просп. Энгельса, 138, корп. 1, тк ''Стройдвор''
Поделиться с друзьями:
