Естественная или приточная система вентиляции для коттеджа: как выбрать и не прогадать. Вентиляция в коттедже схема

Как сделать вентиляцию в коттедже

Комфортное проживание в собственном загородном коттедже во многом зависит от созданного в нем микроклимата.  И важную роль в его создании играет грамотная вентиляция коттеджа. Устройство вентиляции коттеджа является одним из приоритетных вопросов, которые необходимо учитывать при его строительстве. Создать систему вентиляции не составит особого труда. Главное при этом знать и понимать основные принципы действия, а также уметь произвести необходимые расчеты.





1. Виды вентиляции коттеджа
2. Проект вентиляции коттеджа
3. Монтаж вентиляции коттеджа



Виды вентиляции коттеджа

Начиная создание и проектирование вентиляции коттеджа, первое, с чем придется столкнуться, это выбор вида вентиляции. По сути их всего два: естественная и принудительная вентиляция. В свою очередь каждый из них имеет свои подвиды, но основное отличие заключается в способе поступления и отвода воздуха.

Естественная вентиляция в коттедже

Этот вид вентиляции подразумевает создание системы продухов и вентиляционных каналов, принцип работы которых основан на естественном движении воздуха, которое достигается путем разности температур и давления в начале и в конце системы. Основными преимуществами естественной вентиляции являются простота и малые затраты на обустройство и обслуживание. Недостаток такой системы один – в результате определенных погодных условий, например, при сильном ветре, может возникнуть обратная тяга.

Элементы естественной вентиляции:

• приточные и вытяжные вентиляционные каналы;
• воздушные клапаны и продухи.

Принудительная вентиляция в коттедже

В отличие от системы естественной вентиляции, принудительная система вентиляции коттеджа основывается на использовании специального вентиляционного оборудования. Принудительная система позволяет качественно фильтровать поступающий воздух, при необходимости нагревать или охлаждать его в независимости от погодных условий. Механическая система лишена такого недостатка, как обратная тяга. Но при этом стоимость такой системы вентиляции коттеджа довольно большая, что в сочетании с высокими ценами на её обслуживание делает принудительную систему дорогостоящим удовольствием.

Элементы принудительной вентиляции:

• воздухозаборная решетка;
• воздушный клапан;
• фильтр;
• калорифер или кондиционер;
• вентилятор;
• рекуператор;
• шумоглушитель;
• воздуховоды;
• распределители воздуха;
• системы регулировки, датчики температур и подачи воздуха;
• крепежные элементы и хомуты.

По назначению вентиляция может быть вытяжной, приточной или приточно-вытяжной. Это значит, что движение воздуха в помещениях достигается несколькими путями. Либо за счет вытяжки воздуха, либо за счет подачи воздуха, либо и того и другого. И если приточно-вытяжная система – это сугубо принудительная вентиляция, то приточная и вытяжная вентиляции являются гибридом, сочетающим в себе преимущества естественной и принудительной систем вентиляции.



Проект вентиляции коттеджа



Сегодня при строительстве загородных домов и коттеджей многие стремятся максимально использовать те преимущества, что дарят технологии. Результатом таких действий становится практически полная изоляция помещений от окружающей среды. Это в свою очередь усложняет или практически полностью перекрывает поступление свежего воздуха. Добавив к этому результаты человеческой жизнедеятельности, в результате получаем воздух внутри помещений насыщенный углекислым газом и с избытком влаги. Именно поэтому так важно заранее, еще на этапе проектирования дома, позаботиться о вентиляции и создать её проект-схему, которая органично впишется в общую концепцию коттеджа.

Для создания проекта системы вентиляции можно воспользоваться специализированными программами или выполнить схему на листе бумаги. В любом случае в проекте должна быть подробная схема вентиляции коттеджа с расчетами и указанием вида вентиляции.

Выбор вида вентиляции – это, пожалуй, первостепенная задача при создании проекта. Какую из описанных выше систем выбрать, зависит от того, где находится коттедж. Если он далеко от источников шума и загрязнения воздуха, например, шоссе или дороги, то однозначно следует делать естественную вентиляцию. Это и дешевле, и целесообразней с точки зрения здорового образа жизни. В противном случае выбор остается за принудительной вентиляцией. Также следует обратить внимание на стоимость обслуживания и возможность постоянной подачи энергии для принудительной вентиляции. Как уже отмечалось, в сравнении с естественной стоимость обустройства и обслуживания принудительной вентиляции больше в разы, и не каждый захочет переплачивать. И последнее, что необходимо учесть, – это объемы вентилируемого воздуха и скорость его обмена, которые может предоставить та или иная система. А для этого необходимо произвести расчеты, а также заглянуть в СНиП 2.04.05-91.



Расчеты вентиляции



Устройство вентиляции в коттедже требует выполнения определенных расчетов для вентиляционной системы. Дело весьма непростое и требует специализированных навыков. Но если возникнет необходимость сделать это самостоятельно, то выход есть. Конечно, точность всех расчетов будет иметь определенную погрешность, но при необходимости можно проконсультироваться со специалистом, который укажет на явные ошибки. Сами расчеты для вентиляции коттеджа основываются на нормах кратности обмена воздуха, разработанных на основе исследований для различных видов помещений. В приведенной ниже таблице можно найти основные показатели по воздухообмену:

Как следует из таблицы, для комфортного проживания в доме необходимо, чтобы в помещениях весь объем воздуха полностью заменялся на чистый определенное количество раз на протяжении часа. На основании этой таблицы рассчитывается полный объем воздуха, который необходимо заменить на протяжении часа, по формуле:

Альтернативным вариантом расчета является расход воздуха на 1 человека в помещении. Выполняется он по формуле:

В приведенной ниже таблице указаны нормы по количеству воздуха на 1 человека в 1 м3 за час:

На основании полученных данных проводится подбор вентиляционного оборудования, диаметра вентиляционных каналов и прочего. Следует отметить, что приведенных выше данных будет достаточно для подбора оборудования и создания естественной вентиляции. Тем более что опытным путем доказано: для помещений менее 40 м2 вентиляционные каналы диаметром 12 см позволяют делать обмен воздуха кратный двум объемам. Для увеличения скорости обмена можно сделать канал большего сечения.

Для принудительной системы необходимо рассчитать требуемую мощность вентиляторов. Это делается достаточно просто. Берем объем помещения и умножаем его на кратность обмена. В результате получаем производительную мощность вентилятора. Так как принудительная вентиляция представляет собой систему вентиляционных каналов определенной длины, то на всей её протяженности возможны потери давления, что чревато снижением качества вентиляции. Поэтому вентилятор следует подбирать с запасом. С помощью приведенной ниже таблицы можно подобрать оборудование с наиболее оптимальными показателями на основании ранее полученных данных:

Разобравшись в том, как надо подбирать оборудование, вернемся к кратности обмена воздуха для каждого помещения и на основе этого создадим всю систему вентиляции коттеджа. Итак, первое, что делаем, это суммируем объемы обмена воздуха за час для каждого помещения. Это будет производственная мощность установки. От нее будут отходить каналы для каждого помещения в отдельности. Диаметр приточных каналов подбираем на основе таблиц.

Разобравшись с подводом воздуха, переходим к его вытяжке. Суть та же, что и при подборе подающих каналов, но при этом следует учесть один важный фактор. Мощность вытяжной вентиляции должна быть на 10 – 15% больше, чем приточной. Это необходимо, чтобы в помещении не скапливался отработанный воздух.



Схема вентиляции



Перед тем как сделать вентиляцию в коттедже, придется нарисовать от руки или при помощи программы чертеж дома, указать на нем места расположения приточных и вытяжных каналов. На этом этапе следует остановиться и прояснить некоторые правила расположения вентиляционных каналов.

Для естественной вентиляции продухи и клапаны располагаются поверх окон. Вытяжные каналы располагаются внутри стен кухни, ванной и санузла. Внизу межкомнатных дверей делается зазор в 10 – 20 мм или монтируются 2 – 4 воздушных продуха для обеспечения движения воздуха к вытяжным каналам. Все это в разрезе отображается на плане дома.

Важно! Чтобы естественная вентиляция работала как надо, вытяжные каналы всегда должны располагаться внутри дома. Это связано с самим принципом работы такой вентиляции. Все дело в том, что если температура вытяжного канала будет ниже или равна температуре на улице, ни о каком движении воздуха речи быть не может. Сами вытяжные каналы должны выступать не менее чем на 0,5 м над уровнем крыши. Это связано с разницей давления, что также влияет на движение воздуха.

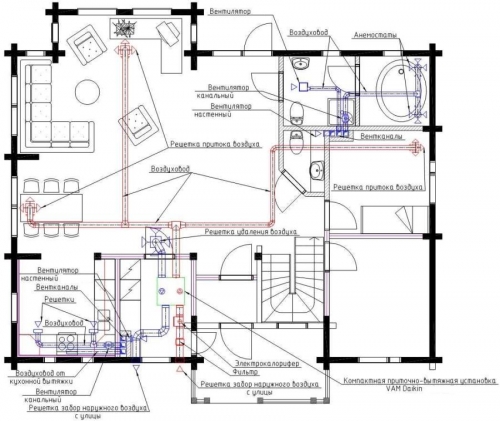

Для принудительной вентиляции схема будет выглядеть несколько иначе. На чертеже дома необходимо указать место размещения вентиляционного оборудования. От кондиционера или калорифера будут отводиться подающие каналы для каждого помещения по отдельности. Сами точки подачи воздуха размещаем как можно ближе к окнам помещений, а места забора отработанного воздуха размещаем в ванной, кухне и санузле. Не забываем о продухах внизу дверей для движения воздуха от места подачи до места забора. Сами вентиляционные каналы будут размещены и скрыты в потолочном перекрытии или в стенах. Но их место расположения должно быть выше уровня окон.



Монтаж вентиляции коттеджа



Вентиляцию в коттедже можно сделать на этапе строительства дома или в уже построенном. Разница заключается в сложности и объеме проделываемых работ. Так ключевые элементы естественной вентиляции и вентиляционные каналы принудительной удобнее всего создавать еще на этапе возведения стен. Их можно сразу же скрыть в стенах, что избавит от необходимости использования различных декоративных элементов. И уже после финишной отделки установить оставшееся вентиляционное оборудование.

Несколько иначе обстоят дела в случае, если приходится создавать вентиляцию в уже построенном доме. Тут придется приложить больше усилий. В первую очередь это будет касаться создания в стенах отверстий для вентиляционных каналов, а во-вторых, создания декоративных элементов, скрывающих сами каналы. Рассмотрим именно этот вариант, так как он в полной мере раскроет особенности монтажа вентиляции в коттедже.



Обустройство естественной вентиляции



Для естественной вентиляции коттеджа придется сделать следующее:

• внизу окон, на уровне приблизительно 15 – 20 см от рамы проделываем отверстия для вентиляционных клапанов. Их количество берется из расчета их пропускной способности и вентилируемого объема воздуха за час;

Важно! В современных металлопластиковых окнах такой клапан устанавливается в саму раму, в её верхней части. Но если его нет, тогда придется все делать отдельно.

• в дверях, в нижней части дверного полотна, проделываем 3 отверстия и устанавливаем туда вентиляционные решетки для возможности отвода воздуха из помещения;
• в помещениях кухни, ванной, санузла пробиваем отверстие в потолочном перекрытии и крыше. Затем вставляем в полученное отверстие вентиляционный канал. При этом следим, чтобы в помещении воздухозаборное отверстие канала было на уровне 25 – 30 см от потолка. Сам канал можно зафиксировать к стене хомутами. Часть канала, что находится на чердаке, следует утеплить. Также можно использовать сэндвич трубы с утеплителем;
• на верхнюю часть канала, выступающую над крышей дома, устанавливаем защиту от попадания осадков;

Важно! Если создается естественная вытяжная система, в начале вытяжного канала устанавливается вентилятор. То же самое делается, если создается приточная система.

• в завершение на все точки подачи и забора воздуха устанавливаем решетки с сеточкой.

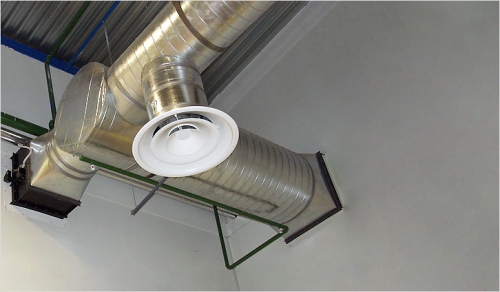

Обустройство принудительной вентиляции



Для создания принудительной вентиляции придется выполнить несколько больший объем работ в сравнении с естественной. Но в целом этапы работ те же. Чтобы создать принудительную вентиляцию коттеджа, необходимо сделать следующее:

• на чердаке или в отдельном помещении разместить и закрепить вентиляционное оборудование – кондиционер, калорифер, а также присоединить к ним фильтры;

• в стене рядом с оборудованием пробивается отверстие для установки канала для забора воздуха с улицы. Сам канал присоединяется к ранее установленному оборудованию;
• если дом одноэтажный, тогда внутри помещений в местах подачи воздуха, отмеченных на схеме, делаем отверстия в потолке для вывода вентиляционного канала;
• далее собираем и устанавливаем на чердаке вентиляционный канал и подводим его к отверстию в потолке комнаты. После чего заводим часть канала внутрь и устанавливаем на него диффузор с решеткой;

• в кухне, ванной и санузле делаем отверстия под выводящие вентиляционные каналы;
• на чердаке прокладываем каналы до отверстий, заводим внутрь и устанавливаем диффузор с решеткой;
• все вытяжные каналы подводятся к вытяжной трубе с вентилятором, которую мы устанавливаем вертикально с таким расчетом, чтобы она выступала над уровнем крыши на 0,5 м.

Бывают случаи, когда приходится оборудовать принудительную вентиляцию в доме с несколькими этажами. Тогда вентиляционные каналы подвешиваются к потолку, а основной канал обустраивается в наименее заметном углу помещения. Сами каналы на потолке можно скрыть при помощи системы подвесных или натяжных потолков. Для составляющих элементов вентиляции используются различные материалы. Сегодня на рынке можно найти короба каналов из пластика и оцинкованного металла. Металл конечно предпочтительней, но на полностью металлическую вентиляцию коттеджа цена будет довольно высокой. Наиболее приемлемым вариантом будет комбинирование металлических и пластиковых деталей.

strport.ru

Вентиляция в коттедже своими руками: схемы, проекты, устройство

Содержание статьи:

Система вентиляции в коттедже необходима даже если вокруг лес или чистое поле, речка и никаких промышленных гигантов, а сам дом возведен из природных «дышащих» материалов.

В зависимости от размеров и архитектурных особенностей коттеджа проект вентиляции может основываться на естественной тяге или на механической. Каково устройство вентиляции коттеджа и можно ли собрать ее своими руками?

Проектирование и виды вентиляции коттеджей

типичный проект вентиляции

При проектировании вентиляции для коттеджа учитываются площадь, назначение помещений, географическое расположение и режим использования здания. Принципиальное отличие схемы вентиляции коттеджа от квартиры в облегченных системах фильтрации наружного воздуха. Кроме этого, проектируя коттедж, можно сразу предусмотреть прокладку вентиляционных шахт.

В коттеджах своими руками можно оборудовать один из трех видов вентиляции:

• приточно-вытяжное устройство вентиляции коттеджа с естественной тягой;
• приточно-вытяжная с принудительной тягой, в том числе энергоэффективная с рекуперацией тепла;
• комбинированная приточно-вытяжная.

О том, как подобрать подходящую вентиляцию для своего коттеджа и сделать ее своими руками мы расскажем далее.

Естественная вентиляция коттеджа

схема естественной вентиляции коттеджа" title="схема естественной вентиляции коттеджа">

схема естественной вентиляции коттеджа

Естественная вентиляция в коттедже – это самый простой, древний и широко используемый вид вентиляции. Движение воздуха в дом и из него осуществляется за счет разницы давления и температуры воздуха на улице и внутри. На интенсивность тяги влияет направление ветра, температура воздуха и атмосферное давление.

При естественной вентиляции коттеджа воздух вытягивается из помещений и замещается уличным. Чтобы эта схема эффективно работала в современных условиях необходимо обеспечить приток воздуха.

В изначальном варианте воздух поступал через щели между бревнами, в оконных проемах и под дверями. Вытягивался же через печную трубу.

Технологии, используемые в современном коттеджном строительстве, позволяют достичь практически полной герметичности здания. А печи и камины есть далеко в каждом доме. Как сделать вентиляцию в коттедже с пластиковыми окнами и современной системой отопления?

Перед тем, как начать обустройство вентиляции в коттедже, следует взвесить все плюсы и минусы естественной системы вентиляции для коттеджа.

Плюсы:

• недорогое оборудование;
• несложный монтаж;
• отсутствие затрат при эксплуатации;
• работает неслышно.

Минусы:

• эффективность вентиляции зависит от погодных условий;
• зимой в жилые помещения подается холодный воздух, то есть затраты на отопление могут возрасти;
• естественная вентиляция не справится, если в доме есть бассейн.

О дополнительной вентиляции придется подумать и для парилки.

Вооружившись знаниями, соорудить такую систему вентиляции коттеджа своими руками сможет сам хозяин.

Приток воздуха в коттедже

оконный приточный клапан

Можно понадеяться на форточки и периодическое проветривание. Но качественная естественная вентиляция коттеджа должна обеспечивать постоянное движение воздуха со скоростью не более 0,2 метров в секунду. Поэтому для притока устанавливаются специальные клапаны.

Оконные приточные клапаны встраиваются непосредственно в оконную раму. Они пропускают небольшое количество воздуха, достаточное для естественного воздухообмена. При этом в доме нет сквозняка и клапан можно закрыть, если на улице очень холодно.

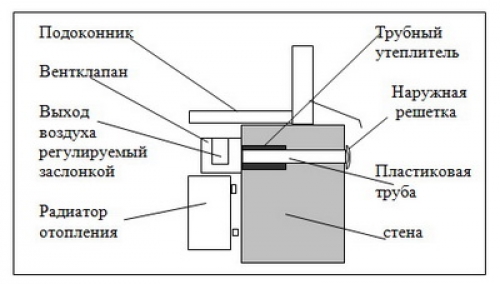

По такому же принципу работают и стеновые приточные клапаны. Это трубы, с двух сторон прикрытые решетками. С улицы к решетке примыкает шумоглушитель и иногда фильтр. Изнутри воздуховод прикрывается регулирующей шторкой, с помощью которой поток воздуха делается больше, меньше или полностью перекрывается.

Усовершенствованные приточные клапаны для естественной системы вентиляции коттеджа автоматически открываются и закрываются. Работают они под управлением датчиков влажности.

Отток воздуха

Проект вентиляции коттеджа обеспечивается воздуховодами, выходы которых располагаются в наиболее «грязных» или влажных частях дома: санузел и кухня.

Внутри помещений выходы прикрываются пластиковыми решетками. Наружный конец трубы должен выходить на 0,7 – 1 метр над уровнем крыши. Иначе хорошей тяги не видать. Конец вытяжного воздуховода коттеджа прикрывается зонтиком от дождя и снега. В двух- или трехэтажных коттеджах вентиляция будет работать лучше, чем в одноэтажных.

Предусмотреть вентиляционные шахты нужно заранее, еще на этапе возведения стен. Желательно заказать проект естественной вентиляции коттеджа профессионалу, он точно рассчитает ширину вентканалов, количество приточных клапанов.

Если дом куплен готовым и система воздухообмена в нем не предусмотрена, владелец неминуемо сталкивается с вопросом «как устроить вентиляцию в коттедже?». Придется немного нарушить внутреннюю отделку, но даже в полностью готовом доме можно найти место для вытяжных вентканалов. Приточные же клапана для вентиляции коттеджа своими руками может установить хозяин.

Комбинированная вентиляция коттеджа

Комбинированное устройство вентиляции коттеджа это естественная, усиленная техническими средствами.

Как правило, приток обеспечивается все теми же клапанами. А вот отток воздуха осуществляется принудительно. При выборе вентиляторов следует учитывать не только мощность, но еще и шумопроизводительность. Ведь если в шумном городе 20 децибел совершенно незаметны для жильцов, на природе они могут создавать неудобства.

Способы организации принудительного отвода воздуха:

• В небольшом коттедже вполне достаточно в каждый вентиляционный выход (в туалете и ванной и на кухне) установить по вытяжному вентилятору. На кухне дополнительно устраивается механическая вытяжка над варочной поверхностью. Можно установить самые простые вентиляторы, которые включаются кнопкой или запитаны от одной линии с освещением. Свет включен – вытяжка работает. Есть модели, работающие от датчиков присутствия – в помещении есть человек – вытяжка работает. Серьезный минус такой системы в том, что нет постоянного воздухообмена. Тянет лишь когда включены вентиляторы. В остальное время работа системы зависит от погоды;
• Воздуховоды из кухни и санузлов собираются в один вентканал, в который и монтируется вентилятор. Устанавливается он обычно на чердаке. Здесь же располагается и некоторое дополнительное вентиляционное оборудование. Такой проект вентиляции для коттеджа должен разрабатывать профессионал. Важно правильно подобрать мощность вентилятора и снабдить систему датчиками влажности. Таким образом, все происходит как бы само собой. Механическая вытяжка создает разряжение воздуха в доме, которое компенсируется за счет засасывания свежего через приточные клапана.

Планируя, как сделать в коттедже вентиляцию, можно выбрать еще один вариант. Он более дорогостоящий и сложный в монтаже, но зато обеспечивает наилучшие условия для жильцов.

направленный воздухообмен в коттедже

Это принудительный приток воздуха, устраняющий существенный недостаток естественной системы вентиляции коттеджа: подачу холодного воздуха. Приточное оборудование подогревает чистый уличный воздух электротеном или водяным калорифером и в жилые комнаты он поступает оптимальной температуры. Приточная установка может быть наборной или моноблочной. Распределяется по комнатам воздух через воздуховоды, а подается в помещение диффузором в потолке или на стене.

За счет повышения давления в комнатах отработанный воздух просто «выдавливается» в коридоры, а оттуда в вентиляционные каналы (кухня и санузел).

Приточная установка недешева, да еще и довольно громоздка. В больших и комфортабельных коттеджах для оборудования выделяется специальное помещение.

Приточно-вытяжная вентиляция коттеджа

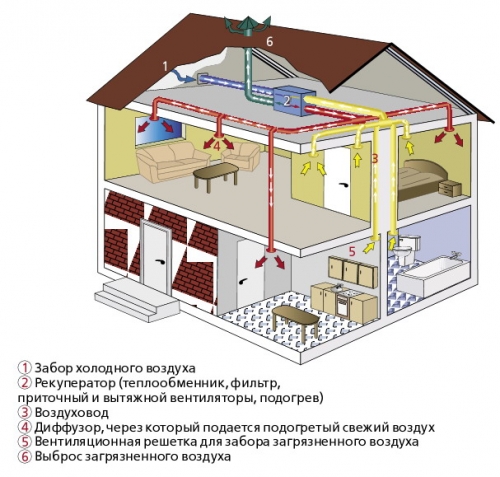

схема приточно-вытяжной вентиляции

Это наиболее эффективная система вентиляции коттеджа. Проектируют приточно-вытяжную систему вентиляции коттеджей только специалисты. Необходимо грамотно развести по дому сеть воздуховодов, рассчитать их диаметр, в нужных местах установить дополнительное оборудование, а также подобрать вентиляторы. Поэтому проектировать вентиляцию коттеджа нужно одновременно с проектированием самого здания.

При такой схеме вентиляции в комнаты поступает фильтрованный и подогретый (охлажденный) воздух и одновременно вытягивается отработанный. Главное преимущество приточно-вытяжной системы вентиляции – это работа в автоматическом режиме при заданных параметрах. В коттедже с приточно-вытяжной системой вентиляции не нужно кондиционировать воздух.

Самые современные системы оборудованы рекуператором, позволяющим использовать тепло отработанного воздуха для подогрева приточного. Рекуператор представляет собой теплообменник, принимающий тепло у одного потока воздуха и передающий другому. За счет рекуперации экономятся тепловые ресурсы, расходы на эксплуатацию снижаются в среднем на треть.

Вентиляция помещений различного назначения в коттедже

Вентиляция гаража

пример вентиляции гаража

В гараже скапливаются выхлопные газы, испарения смазочных материалов и горючего. В определенной концентрации они опасны для здоровья и жизни. Особенно важно правильно оборудовать вентиляцию, если гараж устроен в цоколе коттеджа или пристроен к нему вплотную. Устанавливается мощная принудительная вытяжка.

Вентиляция кухни

Это помещение, нуждающееся в усиленной вентиляции. Испарения, запахи приготовляемой пищи и жар не должны распространяться по дому. Поэтому над варочной поверхностью делают вытяжку, а для оттока паровых скоплений под потолком оборудуют выход вытяжного вентканала.

Кстати, механическая кухонная вытяжка может значительно изменить движение потоков воздуха и нарушить вентиляцию дома!

Подробнее о проектировании естественной вентиляции коттеджа консультируйтесь со специалистом.

Вентиляция санузла

В наиболее влажных местах коттеджа обычно проектируют естественную вентиляцию. Иногда воздухообмен усиливается за счет принудительной тяги – вытяжных вентиляторов. По правилам оборудования вытяжной вентиляции коттеджей воздуховоды из туалета и ванной комнаты не объединяются с воздуховодами из других помещений.

Вентиляция бассейна

Обилие постоянно испаряющейся влаги требует интенсивной вытяжки. Одновременно с этим необходимо поддерживать комфортную температуру воздуха. Поэтому такие помещения в коттеджах оборудуют приточно-вытяжными системами вентиляции, а также осушителями воздуха.

Вентиляция жилых помещений

Для жилых помещений вполне достаточно обеспечить постоянный приток свежего воздуха с улицы, который будет вытеснять использованный через щели в дверных коробках, под межкомнатными дверями. Поэтому при проектировании вентиляции коттеджа можно ограничиться приточными клапанами или приточными воздуховодами в зависимости от выбранной воздухообменной системы.

Вентиляция цокольного этажа коттеджа

В цокольном этаже коттеджа могут размещаться мастерские, сауна, бассейн, прачечная, кладовые. Для создания нормального микроклимата необходимо оборудовать вентиляцию цокольного этажа коттеджа. Она состоит из вентиляционных каналов, а также одной или нескольких форточек.

Обязательно на стадии проектирования коттеджа вентиляционные отдушины цоколя предусматриваются. Количество и площадь отдушин зависит от размеров дома, его расположения, рельефа местности, типа почвы. О том, как правильно их рассчитать, смотрите видео.

Вентиляция в цокольном этаже коттеджа обеспечивается и приточно-вытяжной системой. Она состоит из двух труб: по одной воздух попадает в подвал, по другой вытягивается наружу. Трубы устанавливают вертикально в противоположных углах помещения. Выход вытяжной трубы должен быть на 20 – 30 см. ниже потолка. А выход приточной – на 20 см. выше пола. Вытяжная труба выводится на чердак.

Если в коттедже оборудован камин, желательно вентиляцию цокольного этажа коттеджа располагать возле дымохода. Это усиливает тягу.

Чтобы регулировать движение воздуха используются шиберные заслонки.

Если влажность в цокольном этаже велика и естественная вентиляция не справляется, в вытяжную трубу устанавливается вентилятор, принудительно удаляющий влажный и спертый воздух.

strojdvor.ru

Как делается правильная вентиляция коттеджа

Все больше городских жителей перебираются жить за город, отстраивая себе загородные дома и коттеджи. И дело совсем не в том, что человеку необходимо единение с природой. Типичному жителю мегаполиса гораздо привычней единение друг с дружкой в вагоне метро и гораздо нужнее единение с WI-FI. На самом деле переселение за город обусловлено резким сокращением количества кислорода в городском воздухе, а потребность в нем у всех живых существ заложена генетически.

Выстраивая коттеджи, владельцы надеются, что жизнь за городом оградит их от всех негативных последствий, которые подстерегают в городской черте. Но почему-то большинство современных загородных домов, построенных по «последнему слову» строительной индустрии, из бетона и стекла, утепленные и изолированные стеклопакетами, больше всего похожи на саркофаги (не по внешнему виду, а по степени герметичности). В итоге, свежий воздух, человек видит только в момент перехода от автомобиля до входной двери коттеджа, а испарения от стройматериалов, бытовая химия, парфюмерия, полностью стирают грань между загородным домом и жилищем в мегаполисе. Роль вентиляции коттеджа очень велика: при правильно сделанной системе человек все-таки ощущает чистый и свежий воздух в своем жилище, человеческий организм получает порцию кислорода, благодаря чему он может содержать мозг в функционирующем состоянии.

Что должна обеспечивать качественная вентиляционная система загородного дома

Правильно спроектированные системы вентиляции для коттеджа должны обеспечивать:

• Чистый воздух в помещениях, без пыли и посторонних запахов и газов. Посторонние примеси, содержащиеся в воздухе коттеджа, не должны превышать максимально допустимого уровня.
• Вентиляция должна обеспечивать постоянный уровень кислорода и углекислого газа. Кислород должен составлять не менее 22%, а предельно допустимый уровень углекислоты не должен превышать 0,2%.
• Влажность воздуха в комнатах загородного дома должна быть в пределах 40-60%.

Благодаря таким показателям, создается хороший микроклимат для жизни, крепкого сна и хорошего самочувствия в загородном доме. А как его добиться мы постараемся объяснить в этой статье. При составлении проекта коттеджа самой первостепенной задачей является выбор вида вентиляции, а их, по большому счету, всего два: первый – естественная, а второй принудительная. Чему отдать предпочтение, зависит от нескольких основных факторов: месторасположения дома, наличие близлежащих источников загрязнения воздуха и шума и т.д. Если ваш загородный дом располагается далеко от этого безобразия, то нужно делать естественную вентиляционную систему, во всех других случаях специалисты в один голос рекомендуют обустройство механической вентиляции.

к оглавлению ↑

Естественная вентиляция: ее преимущества и недостатки

За счет разницы температуры в помещении и на улице осуществляется естественная вентиляция дома. Более холодный воздух поступает через естественные отверстия (окна, щели в дверях) в комнаты, проходит через все помещения, унося с собой неприятные запахи, углекислый газ и т.д, и выходит через вытяжные отверстия. Это в идеале. А в реальной жизни получается, что естественных щелей в коттедже нет и свежему воздуху взяться неоткуда. Вот и первый недостаток этой системы. Далее: при изменении погодных условий естественная вентиляция может перестать функционировать, особенно это проявляется летом, когда на улице гораздо жарче, чем в доме. Вот и второй недостаток. Третий: входящий воздух, особенно зимой, нужно греть, ведь по законам физики при естественной вентиляции холодный воздух заходит в помещение, а теплый поднимается к потолку и выходит за пределы дома. Естественная – конечно же, дешевле, а принудительная, особенно в современных герметичных домах – эффективнее. Но не стоит забывать о стоимости неизбежного последующего обслуживания выбранной вами вентиляционной системы.

к оглавлению ↑

Как сделать естественную вентиляцию в коттедже

Если по всем показателям вам больше всего подходит именно естественная вентиляция, а она изначально, каким-то образом не была предусмотрена, то делаем ее самостоятельно.

• Первоначально делаем приток воздуха. Для этого нужно, отступив 15-20 см от рамы окна, пробить отверстие для установки приточных клапанов. Их рекомендуется сделать в каждой комнате коттеджа. Если желания долбить стену у вас не возникает, то обратитесь к производителю ваших замечательных металлопластиковых окон. Прямо в окна можно монтировать приточные клапаны.
• Делаем переток воздуха. Для этого просверлите в нижней части каждой межкомнатной двери несколько небольших отверстий, для свободной циркуляции воздушных масс. Отверстия можно закрыть металлической сеткой для лучшей звукоизоляции.
• Делаем вытяжку. В помещениях кухни, туалете и в ванной, нужно пробить потолок и крышу. В подготовленные отверстия необходимо вставить воздуховоды, т.е отрезки пластиковой или сэндвич-трубы с утеплителем в зоне чердака, и с установленными зонтами для защиты от атмосферных осадков.

  Важно!Следите за тем, чтобы отверстия заборных воздуховодов внутри помещений находились от потолка на уровне 25-30 см.

• Воздуховоды закрепите к стене хомутами, а щели заделайте монтажной пеной.

к оглавлению ↑

Вытяжная вентиляция загородного дома

Если естественные отверстия в коттедже изначально есть или в процессе строительства была предусмотрена в доме приточная вентиляция, то можно сделать разновидность – принудительную вытяжную вентиляцию. Для ее обустройства делается все, то же самое, только в воздуховоды нужно установить вытяжные вентиляторы и предусмотреть их подключение к сети. Но будьте осторожны, если вытяжка окажется мощнее естественного притока, то в помещении может создаваться небольшое разряжение, и более сильная вытяжка начнет вытягивать воздух из других воздуховодов. Как итог, в кухне может появиться запах туалета, что совсем неприятно. Именно поэтому к выбору вытяжных или приточных вентиляторов нужно относиться с особой внимательностью. Также необходимо подойти со всей ответственностью к проектированию и монтажу вытяжной вентиляции в кухонном помещении. Подробней об этом можно прочесть в этой статье.

к оглавлению ↑

Обустройство приточной вентиляционной системы дома

Приточная вентиляция в доме делается как раз в том случае, когда в нем установлены металлопластиковые окна и приточному воздуху взяться неоткуда.

1. Для создания принудительной приточной вентиляции, прежде всего, нужно установить вентиляционное оборудование на чердаке коттеджа. Лучше использовать сразу готовые системы, в которые входит полный набор оборудования: калорифер, кондиционер, воздушные фильтры и т. д.
2. Рядом с установленным оборудованием пробить во фронтоне или стене отверстие и подсоединить к нему воздуховод с решеткой. Его подключить к входу агрегата: это будет забор воздуха.
3. В потолках помещений нужно пробить отверстия для вывода каналов.
4. На чердаке собираем всю магистраль и выводим воздуховоды в подготовленные в потолке отверстия, на которые после одеваем диффузоры.

Если в помещении кухни, ванной и туалете есть вытяжные воздуховоды, то тогда практически все готово, а если нет, то вытяжку нужно сделать, как мы рассказывали выше. Также, рекомендуется прочитать как произвести расчет приточно-вытяжной вентиляции для бытовых условий самостоятельно. Иногда приходится делать приточно-вытяжную вентиляцию в доме. Ее можно обустроить как естественную, так и принудительную. Для естественной – нужно, чтобы в коттедже была обустроена вытяжка, и приток воздуха. О каждой из них мы рассказали выше. Сделать этот не составляет особого труда для любого домашнего мастера, владеющего навыками работы с инструментами. Если вы решили обустроить принудительную приточно-вытяжную вентиляционную систему в своем коттедже, то сделайте приток, так как мы описали выше и в вытяжные воздуховоды санузла, кухни и ванной, установите вытяжные вентиляторы нужной производительности. http://www.youtube.com/watch?v=L73ja41IoYo

Рассчитать производительность как приточных, так и вытяжных вентиляторов очень просто: нужно объем помещения умножить на требуемый воздухооборот. Ниже мы приведем минимальные значения воздухообмена в разных помещениях.

• Для кухни с газовой плитой – 70 м.куб/ч
• Для кухни с окном и электрической плитой – 30 м.куб/ч
• Для кухни без окна с электрической плитой – 50 м.куб/ч
• Для санузла и ванной – 50 м.куб/ч

Важно!Правильно сделанная вентиляция вашего коттеджа – это ваш залог здоровья и долголетия.

ventilationpro.ru

Монтаж вентиляции в коттедже: советы, рекомендации (фото, видео)

В любой квартире и частном доме должна быть хорошая система вентилирования. Она позволит сохранить воздух свежим и чистым, а это означает отсутствие плесени, хорошее состояние здоровья жильцов и другие плюсы. Если вы только строите свой дом, то нужно обязательно взять в расчет систему вентилирования. Монтаж вентиляции в коттедже можно сделать самостоятельно, не обращаясь за помощью в строительные фирмы.

Циркуляция воздуха в коттедже

Когда здание проектируется, инженеры всегда берут в расчет систему вентилирования, ведь без него дом не дадут построить. В основном используют два типа вентилирования:

• Естественное;
• Принудительное.

Наиболее распространенным вариантом является первый тип. Это связано с его простотой исполнения и принципом работы. Второй же используют в случаях если производительности естественной вентиляции недостаточно. Рассмотрим же их принцип работы, плюсы и минусы.

Естественная вентиляция в коттедже

Схема движения воздушных масс

Основным преимуществом подобной системы является простота и дешевизна в использовании, так как для ее поддержания в рабочем режиме не потребуется никаких затрат. Система работает благодаря разнице атмосферного давления и температуры между улицей и зданием. Все что нужно это качественный приток и вытяжка. В качестве притока выступают окна, а вытяжки – отдушины в ванной и кухне. Если по-простому, то дом вентилируется благодаря сквозняку.

Положительные стороны:

• Легкость в эксплуатации и установке;
• Создает оптимальные условия для жизнедеятельности человека;
• Не требует дополнительных трат на обслуживание;
• Долговечность.

Отрицательные стороны:

• Вентиляция зависит от погодных условий, например, в результате сильного порывистого ветра может появиться обратная тяга;
• Производительность зависит от времени года. Лучше всего вентиляция будет работать в холодное время года, летом же она практически отсутствует.

Как устроена принудительная вентиляция

Схема подачи/отвода воздушных масс

Это наиболее эффективный вариант, с его помощью можно обеспечить любое здание регулируемым вентилированием. Это возможно благодаря вентиляционному оборудованию. Подобную систему можно реализовать следующими способами:

• Установкой моноблока для вентиляции одного помещения;
• Моноблок с системой вентиляционных каналов для всего коттеджа;
• Наборные системы, включающие в себя массу вентиляторов, фильтров и прочего.

Что примечательно в принудительной вентиляции, так это ее автономность от погодных условий. Оборудовав свой дом ей, можно будет раз и навсегда забыть о таком явлении, как обратная тяга. Воздух перед попаданием в помещение будет фильтроваться, подогреваться или охлаждаться.

Что касается недостатков, то здесь стоит отметить зависимость работы от электропитания, сложность монтажа (если это не простой вентилятор в ванную) и проектирования, дороговизна и скопление бактерий и микроорганизмов на элементах вентиляции.

Оборудуем загородный дом системой вентилирования

Монтаж вентиляции коттеджа при желании можно сделать самостоятельно, для этого лучше всего подойдет естественное вентилирование. И на это есть несколько причин: вам не потребуется делать сложных расчетов; монтаж можно сделать подручными инструментами; так как дом находится за городом, то воздух не нуждается в дополнительной фильтрации.

В небольшом коттедже можно самостоятельно установить механическую вентиляцию. Но стоит понимать, что ее следует монтировать в постоянно обитаемом здании, если же оно используется лишь в определённые сезоны (лето), то лучше не прибегать к этому способу.

Проверка работы существующей вентиляции

Процесс проверки

Если вдруг в доме воздух стал затхлый, начали потеть окна и налицо другие признаки плохой вентиляции, то пора сделать проверку ее работы.

Вначале нужно закрыть все окна, после чего поднести лист бумаги к одной из отдушин (ванной или на кухне). Результатом хорошей циркуляции воздуха будет прилипание листка бумаги к вытяжному каналу. Если этого не произошло, нужно открыть двери и окна, после чего сделать проверку заново.

В первом случае проверяется наличие притока в здании, во втором вытяжки. В зависимости, от полученного результата, следует выбирать вариант «лечения» вентилирования.

Установка приточного клапана

Чаще всего проблемы с притоком возникают в домах с металлопластиковыми окнами. Чтобы справиться с возникшей проблемой монтируются приточные клапаны, а они бывают двух типов:

• Оконные;
• Стенные.

Рассмотрим пример монтажа второго варианта клапанов.

Приточный клапан

Начать нужно с места установки, лучше всего для этой цели подойдет расстояние между подоконником и радиатором, который станет заменой калорифера, т.е. воздух будет прогреваться, прежде чем поступать в дом.

Монтаж начинается с разметки, сделать ее можно приложив корпус к стене и наметив карандашом места для сверления. Отверстие делается диаметром 60 мм, под углом в 5 градусов вниз. Для этого можно использовать перфоратор с коронкой нужного диаметра. В полученное отверстие вставляется заборная трубка и утеплитель. Снаружи она должна быть на одном уровне со стеной, а внутри немного выступать. Далее, корпус клапана прикладывается к стене и намечаются метки под крепления (дюбеля), затем проделываются отверстия и устанавливается корпус. Снаружи закрепляется защитная вентиляционная решетка.

На этом установка окончена. Если помещение большое, то таких устройств можно установить несколько. Для удобства пользования лучше купить клапаны с затворками.

Как правильно делаются вытяжные каналы

Вытяжной канал

Вытяжные каналы монтируются в стенах, толщина которых не менее 380 мм. В зависимости от размеров коттеджа таких каналов может быть разное количество.

Принципы, которые используются при монтаже вытяжных воздуховодов:

• Делать их нужно на этапе возведения стены, размеры трубы 13х13 см;
• Для лучшей вентиляции отдушина внутри помещения располагается под потолком;
• Важно правильно вывести вытяжной канал из дома. Он должен выступать над наивысшей точкой крыши не менее чем на полметра;
• Чтобы избежать остановки циркуляции воздуха в зимнее время года, толщина стенок канала, должна быть не менее чем 2.5 кирпича.

Важно, чтобы подача свежего воздуха осуществлялась в чистых помещениях, а вывод отработанного в загрязненных (ванная и ванная, кухня).

Улучшение вентиляции

Если вы считаете, что работы естественного вентилирования недостаточно, а тратиться на дорогостоящее вентиляционное оборудование не хочется, то можно прибегнуть к более дешевым вариантам – установка вытяжного вентилятора в ванной комнате и вытяжки на кухне.

Вентилятор в ванную комнату

Сделать это можно самостоятельно. В первом случае, главное, правильно выбрать прибор. Он должен предназначаться для работы в среде с повышенной влажностью и обладать достаточными характеристиками мощности (зависят от количества пользователей и размеров помещения).

Что касается вытяжки на кухне, то здесь важно правильно разместить ее над поверхностью готовки. Если у вас газовая плита, то расстояние от конфорок до вытяжки составит 65-80 см, электрическая – 50-70 см. также стоит обратить внимание на то, куда выводить вытяжной канал. Лучше всего, сделать это сразу на улицу, чтобы избежать лишнего загрязнения основного воздуховода.

Особенности вентиляции загородного дома

provozdyx.ru

Вентиляция коттеджа: виды, расчет, проектирование

Бум загородного строительства с использованием современных технологий, материалов и изделий привел к тому, что за городом стали появляться коттеджи, которые своим внутренним наполнением напоминают герметичные емкости. А значит, такая инженерная сеть, как вентиляция коттеджа, является в строительстве очень важно. Правда, для многих вентиляция – это всего лишь решетка на кухне. На самом деле эта инженерная система является сложной и требующей точного расчета параметров.

Виды вентиляции коттеджей

Основное разделение вентиляционных систем производится по тому, как отработанный воздух из коттеджа будет удаляться за его пределы. То есть, с использованием различных приборов или по естественным законам физики. Первый вариант называется принудительным, второй естественным. Поэтому когда ставится вопрос о том, какая вентиляция и кондиционирование коттеджа требуется именно для определенного типа здания, выбор в первую очередь производится именно по этим двум видам.

Естественная

Все происходит за счет разницы температур внутри коттеджа и за его пределами. Главное – это сделать так, чтобы не было никаких препятствий, чтобы отработанный воздух мог покинуть помещения коттеджа, а ему на смену пришел свежий воздух. Поэтому естественную вентиляцию разделяют на два типа: организованная и неорганизованная.

Первая – это когда есть вытяжка в виде дымохода от печи или камина, или установленная труба, специально возведенная для удаления воздуха из комнат, а в качестве приточной вентиляции коттеджа используются щели и зазоры в оконных и дверных проемах. Так было в советские времена.

Вторая – это когда в процессе возведения коттеджа в его конструктивные элементы закладываются вентиляционные каналы. Они делятся на вытяжные, через которые отработанный воздух удаляется, и на приточные, через них свежий воздух подается внутрь дома.

Естественная вентиляция до поры до времени еще как-то использовалась. Но с появлением пластиковых окон, герметичных входных дверей надобность в ней отпала. Тем более, эффективность ее работы во многом зависит от побочных факторов: силы ветра, погодных условий, температуры на улице. Часто неправильно произведенный расчет и монтаж просто делают такую вентиляцию не дееспособной.

Принудительная

Это совершенно отличная от предыдущей модели отвода воздуха, в которой обязательно присутствует прибор. С его помощью отводятся воздушные массы или наоборот загоняются. Для коттеджей за городом это оптимальное решение. Главное здесь – точно рассчитать параметры вентиляции, которые зависят от такого показателя, как воздухообмен.

Существует четыре вида принудительной схемы:

1. Вытяжная – вентилятор устанавливается на вытяжном участке.
2. Приточная – установлен на приточном участке.
3. Приточно-вытяжная – один вентилятор монтируется на приток, другой на вытяжку.
4. С рекуперацией – это когда в вентиляционной системе установлено устройство, обеспечивающее передачу тепла от отводящего воздуха приточному. Приспособление называется рекуператором.

Комбинированная

Говорить о том, что существует отдельная категория под названием комбинированная система вентиляции и кондиционирования, нельзя. Потому что комбинаций разных схем практически-то и нет. Здесь можно говорить о сопоставимости той или иной цепочки отвода отработанного воздуха. К примеру, приточно-вытяжная модель – это, по сути, комбинация приточной и вытяжной вентиляций, объединенных в одном большом коттедже. То же самое можно сказать и о самой приточной или вытяжной схемах. По сути, это комбинация принудительного и естественного оттока.

Проектирование и расчет

Проект вентиляции коттеджа составляется на основе точных расчетов воздухообмена в комнатах. Для многих помещений он является показателем стандартным, определенным санитарными нормативами. К примеру:

• на кухне воздухообмен должен составлять 60-70 м³/час;
• в санузле – 50;
• в жилых комнатах 20.

Конечно, все во многом зависит от размеров самих помещений. Поэтому для понимания того, сколько надо воздуха, чтобы поддерживать нормальные условия нахождения людей в комнатах, применяют разные расчеты. Самый простой – на основе площади. Для этого используется соотношение, что на 1 м² площади комнаты должно меняться воздуха 3 м³ в час. К примеру, если помещение имеет площадь 20 м², значит, за один час в нем должно поменяться 60 м³ воздуха.

Существуют и другие более сложные расчеты для проектирования вентиляции в коттедже, такие как по кратности воздухообмена, по санитарным нормам. Но этот самый простой, и достаточно точный.

Оптимальная система вентиляции для коттеджа

У строителей уже давно выработалось отношение к системам вентиляции коттеджей, из которых они выбрали оптимальный вариант. Это приточно-вытяжная схема.

Приточно-вытяжная с естественной тягой

Выше уже говорилось о приточно-вытяжной вентиляции коттеджа с естественной тягой. Это когда организуется приток и вытяжка посредству установки вентиляционных каналов. Обычно вытяжные каналы устанавливаются в служебных помещениях, таких как кухня и помещениях санузлов, а приточные в жилых комнатах.

Неплохой вариант, потому что свежий воздух попадает именно в те комнаты, в которых он нуждается больше всего. А вытяжка производится из тех помещений, в которых отработанный воздух собирается в большом количестве. К тому же ванная, туалет и кухня – помещения с повышенной влажностью, а значит, с помощью вентиляции можно снизить данный показатель.

При этом необходимо учитывать, что существует такое понятие, как переток воздушных масс. В данном виде вентиляции это хорошо видно, когда воздушный поток перемещается по всему пространству коттеджа. Не забываем, что дымоходы от печей и каминов также будут выполнять функции вытяжек.

Приточно-вытяжная с принудительной тягой

Что касается данной установки для коттеджа, то здесь, как и в случае с естественной тягой, приходится учитывать воздухообмен, от которого зависит подбор вентиляторов или специальной приточно-вытяжной установки (ПВУ). Последняя собой представляет оборудование, в состав которого входят два вентилятора: один работает на приток воздуха извне коттеджа, второй на вытяжку, удаляя отработанный воздух из помещений на улицу. И все это находится в одном корпусе.

Устанавливают установку или в служебном помещении, или на улице, или на чердаке. Последний вариант – оптимальное решение. При этом разрабатывается схема разводки воздуховодов по комнатам с учетом воздухообмена каждой. Чем больше помещений в загородном коттедже, тем мощнее должна быть установка. Преимуществом данного вида оборудования можно считать возможность равномерного распределения свежего воздуха по помещениям в независимости от их назначения.

При этом заборный участок проводится, к примеру, по чердаку, с выводом воздуховода через фронтон крыши или через кровельное покрытие. Отводной участок располагается рядом.

Конечно, принудительная вентиляция является энергозависимой. А значит, за потребление электроэнергии придется заплатить. Но комфортные условия пребывания в таком доме перекрывают все затраты.

Вентиляция с рекуперацией тепла

По сути, это все та же приточно-вытяжная модель, только в схему устанавливается рекуператор. Если разбираться в конструкции этого устройства, то это две трубы с одной общей металлической перегородкой. Металл – хороший теплопроводник, поэтому выходящие из коттеджа теплые воздушные массы через металлическую перегородку передают свое тепло входящему воздуху, таким образом, нагревая его. То есть, в коттедж поступает теплый свежий воздух.

Осенью эта система работает без проблем. Но зимой эффекта от рекуперации никакого. Поэтому производители предлагают рекуператоры с нагревательным элементом. Обычно используется калорифер водяного или электрического действия. Главная задача – правильно подобрать рекуператор по мощности. Ведь он устанавливается в систему в единственном числе, так что от него и будет зависеть, насколько равномерно и полно будет передаваться тепловая энергия от одного воздушного потока другому.

Советы специалистов

Вопросов по сооружению вентиляции в цокольном этаже коттеджа или в других помещениях много. Иногда обыватели, которые пытаются сделать ее своими руками, попадают в положения, связанные с неэффективной работой системы. Поэтому специалисты рекомендуют:

1. Не проводить расчета самостоятельно, если вы в этой области неспециалист. Приведенные выше формулы и соотношения – это всего лишь приблизительная сторона дела. Особенно это касается расчетов принудительной схемы отвода отработанного воздуха. Здесь требуются точные выкладки, потому что по ним придется выбирать вентиляторы или ПВУ.
2. Монтаж вентиляции самим проводить можно. Сегодня производители предлагают готовые разработанные по точным схемам установки, которые собираются, как большой конструктор. Главная задача производителя работ – точно расположить схему в пространстве коттеджа и не забыть о герметизации стыков.
3. В кухнях и санузлах вытяжные вентшахты устанавливаются обязательно.
4. В комнате, где сооружен камин, такую шахту можно не возводить.
5. Все воздуховоды и оборудование, расположенное на улице или в неотапливаемых помещениях, необходимо утеплять.
6. Если в кухне устанавливается электрическая вытяжка, то лучше монтировать отточную с выводом воздуховода на улицу.
7. Калорифер с рекуператором – это увеличение комфорта внутри комнат. Но учтите, такая установка стоит немалых денег, что может отразиться на капитальных вложениях в строительство коттеджа.

aeroclima.ru

Вентиляция коттеджа или загородного дома

Вентиляция коттеджа все же имеет схожие черты, так как принцип действия вентиляционных систем по своей сути одинаковый. Во-первых, вентиляция коттеджей – это здоровье проживающих. Обновление воздуха в доме положительно сказывается на состоянии человека.

Часто головная боль, быстрая утомляемость, а иногда и головокружение стают последствиями отсутствия притока кислорода, который попадает внутрь дома не только через открытые окна и входные двери, но и через вентиляцию.

Во-вторых, качественно выполненная вентиляция коттеджей – это возможность избежать финансовых растрат в связи с гниением деревянных конструкций дома, наличием плесени, грибка и прочих негативных последствий влажного воздуха.

Вариантов вентиляционных систем для коттеджа существует несколько

На сегодняшний момент компании предлагают несколько вариантов вентиляционных систем для коттеджей. Одни можно считать оптимальными, другие доступными, третьи – более качественными. Однако все они сводятся к одному – осуществить воздухообмен в коттедже и создать максимально благоприятные условия.

Разнообразие вариантов

Качественной вентиляция коттеджей может считаться только тогда, когда ее планирование и проектировка начинается одновременно с планированием и проектировкой всего дома. Проект вентиляции коттеджа всегда зависит от количества помещений и их предназначения.

Принудительный или естественный воздухообмен – конечно решать владельцу. Естественный воздухообмен не подразумевает многочисленных затрат, более прост монтаж и затрачивается меньше количество времени на установку. Но если учитывать довольно аномально высокие летние температуры, то лучше смотреть в сторону комбинации кондиционирования и вентиляции воздуха одновременно.

Также коттедж – это обычно большое здание с различными по функциональности помещениями – бассейн, подвал, тренажерный зал, кабинет и традиционные санузлы, ванные, кухни, спальни.

Схема вентиляции цокольного этажа коттеджа

Максимально эффективной является вентиляция коттеджей за одним из ниже представленных вариантов:

• Вытяжная вентиляция коттеджей.

Приток воздуха естественного типа, а вытяжка его является принудительной. Это самый распространенный вариант, где вентиляция коттеджей позволяет сохранить необходимый баланс кислорода в помещениях. Вытяжные каналы обычно устанавливаются в кухнях, ванных комнатах, туалетах, всех подсобных помещениях и в обязательном порядке снабжаются регулируемыми заслонками. Ручной контроль часто необходим для более качественной работы вентиляционной системы.

Приток свежих порций воздуха осуществляется через приточные стеновые и/или оконные каналы – шум полностью отсутствует. Но такие клапаны нужно снабдить фильтрами, чтобы избежать запыленности помещений.

Отработанный воздух будет удаляться через систему вытяжных вентиляторов, которые можно установить на чердаке, подсобном помещении или в любом удобном месте. Малошумность приборов позволяет совершить установку в любом подходящем месте. Кстати, вопрос вентиляции чердака так же может быть решен в случае установки оборудования на нем.

• Приточно-вытяжная вентиляция коттеджей.

Этот вариант подразумевает в отдельных случаях утилизацию тепла вытяжного воздуха, которое можно использовать в своих целях. Отличие от первого варианта заключается в единстве установки, когда приток и отток воздуха совершается одной единой системой. Такой вариант более сложный конструктивно, но имеет несколько большее преимущество и считается более качественным вариантом.

Приточно-вытяжной рекуператор

Приток воздуха происходит с улицы, совершается одновременная очистка от примесей и запахов, а также возможен подогрев в холодное время. Далее воздух попадает во все необходимые комнаты и помещения через потолочные плафоны. Особенно ценен подогрев воздуха для комфорта проживающих. Для этого используется, как правило, рекуператор пластинчатого типа.

• Комбинация вентиляционной и кондиционерной систем.

Типичный пример, когда вентиляция коттеджей – это кондиционирование сплит-системой с приточной вентиляцией и естественной вытяжкой. Кондиционирование совершается с помощью двух блоков: наружного, который устанавливается на техническом этаже либо снаружи дома, и внутреннего, который будет находиться внутри помещения или на чердаке (существуют разные модели). Такой вариант принято считать максимально комфортным через его универсальность. Вентиляция коттеджей таким способом обеспечивает максимальный комфорт для проживающих в доме.

Что нужно учитывать

На стадии проектировки коттеджа или во время начала строительства обязательно следует позаботиться о следующем:

• Проектом коммуникаций, рассчитанных под вентиляционную систему.
• Резерве электропитания для вентиляторов и (если есть) кондиционера.
• Вентиляционных шахтах, которых должно быть желательно две.
• Местом под вентиляционные агрегаты.

Самостоятельно или с помощью профессионалов

Вентиляция коттеджа вполне осуществима своими силами. Тем более, если есть соответствующие опыт и знания, приобретенные в ходе многоразовых подобных работ. Когда же за дело берется новичок, то лучше внимательно изучить теоретическую часть. Особенно это важно, когда коттедж уже построен, так как говорить о качестве можно только при одновременном проектировании вентиляционной системы и самого плана строительства.

Вентиляция бассейна в коттедже является самым ответственным моментом, ведь помимо воздухообмена нужно контролировать влажность в этом помещении. Тут также важно изучить материалы, свойства воздуха, знать аэродинамику движения воздушных масс.

Вентиляция коттеджа только тогда будет эффективной, когда будут соблюдены следующие общие правила:

• в холодное время воздухообмен не должен остуживать помещения.
• воздухообмен с улицы должен осуществляться на постоянной основе.
• приток свежего воздуха должен быть во все без исключения помещения.
• загрязненный запахами или отработанный воздух должен быстро быть удален.
• вентиляция коттеджей не должна иметь сквозняков.

klivent.biz

Вентиляция коттеджа ? виды, схема и расчет, монтаж и обустройство

Организация воздухообмена жилых помещений обусловлена потребностями людей и животных, необходимостью удаления отработанного воздуха, выведения дурных запахов и вредных газов, образующихся в процессе функционирования живых организмов, бытовой или специализированной техники. Вентиляционные системы отличаются своими параметрами и составом, соответствующими размерам и специфике обслуживаемых помещений. Рассмотрим один из важных и распространенных вариантов — систему вентиляции коттеджа.

Отличия вентиляции коттеджа и квартиры

Воздухообмен в квартире обычно производится с помощью общедомовой вентиляционной системы. На кухне, в туалете и ванной комнате имеются вентиляционные каналы, обеспечивающие вытяжку отработанного воздуха в расчетных объемах. Остальные помещения (комнаты и коридоры) проветриваются естественным образом, за счет неплотностей оконных и дверных проемов. В настоящее время, когда повсеместно используются пластиковые окна и дверные полотна с резиновым уплотнением по всему периметру, естественная вентиляция становится недостаточной и требует установки канальных вентиляторов для увеличения объемов вытяжки.

Коттедж — это отдельное здание, имеющее сложную в сравнении с квартирой конфигурацию, включающую чердачное и подвальное помещения.

Естественной вентиляции для коттеджей становится недостаточно, а общедомовой системы, как в многоквартирных домах, не имеется. Поэтому приходится организовывать и обустраивать полноценную приточно-вытяжную систему, иногда объединенную с кондиционированием и отоплением. В любом случае, пренебрегать организацией воздухообмена нельзя, надо заниматься этим еще на стадии проектирования дома и создавать систему во время строительства.

Виды вентиляции

При создании вентиляционной системы могут быть использованы различные виды воздухообмена. Для достижения максимального эффекта принято использовать все доступные способы и варианты, но в качестве основной системы всегда принимается наиболее эффективная и мощная система. Рассмотрим доступные виды:

Естественная вентиляция в коттедже

Естественная вентиляция — это способ организации воздухообмена путем использования неплотностей проемов, ограждающих конструкций, поступления и вывода воздуха при открывании дверей или окон. В помещении и на улице давление воздуха разное, за счет этого возникает тяга, выводящая отработанный или создающая приток свежего воздуха.

Естественная вентиляция — самый простой вариант воздухообмена, но, в то же время, самый неустойчивый и ненадежный. Разница давлений может изменяться в любую сторону. Это зависит от погодных условий, времени года или суток, направления ветра и других причин. Кроме того, никакому предварительному расчету естественная вентиляция не поддается. До недавнего времени поступление свежего воздуха обеспечивалось наличием зазоров в деревянных оконных и дверных блоках, но современные пластиковые окна не позволяют проникать внутрь свежим потоками воздуха, что делает естественный воздухообмен малоэффективным или вовсе невозможным.

Принудительная вентиляция

Принудительная вентиляция основана на использовании механических способов подачи и вывода воздушных потоков. Используются вентиляторы, подключенные к системе воздуховодов, равномерно распределенной по всем помещениям дома. Существует два вида принудительной вентиляции:

Приточная

Производится активная подача свежего потока внутрь помещения, а вывод отработанного воздуха происходит за счет вытеснения через неплотности и отверстия в ограждающих конструкциях

Вытяжная

Выполняется откачка отработанного воздуха, а пополнение свежим потоком происходит естественным образом, через проемы, технологические отверстия и форточки

Оба варианта крайне редко используются по отдельности. Это бывает только в отдельных помещениях, имеющих возможность вывода или пополнения нужного объема воздуха из смежных комнат или коридоров.

Приточно-вытяжная

Полноценная вентиляционная система коттеджа всегда основана на использовании одновременно двух линий, она так и называется — приточно-вытяжная. Она организуется таким образом, чтобы объемы поступающего и выведенного воздуха соответствовали друг другу. Это позволяет избежать эффекта «хлопающих дверей», когда в доме создается чрезмерное давление или, наоборот, депрессия, вызывающие сложности с дверными полотнами.

Рекомендуемые вентиляторы

Комбинированный способ

Комбинированный способ предусматривает использование обоих типов вентиляции. В летнее время, когда окна и двери могут быть открыты без риска оттока тепла, используется преимущественно естественный воздухообмен. В холодное время года, когда открывать окна и двери уже нельзя, активно работает принудительная вентиляционная система, а естественные способы применяются лишь изредка, по возможности. Использование комбинированной системы позволяет экономить электроэнергию, гибко использовать возможности воздухообмена коттеджа. Учитывая, что естественный вариант может быть достигнут без каких-либо специальных действий, простым приоткрытием форточек или дверей, комбинированный воздухообмен используется практически везде и всегда.

Проект вентиляции

Система вентиляции создается не наугад, она требует тщательного профессионального расчета и проектирования. Определяется мощность вентиляторов, производительность системы, сечение воздуховодов и порядок их размещения. Создается рабочий чертеж, на котором отмечаются все размеры, расстояния, направления потоков, способы крепления и прочая информация, подробно и наглядно описывающая вентиляционную систему с количественной и технической точки зрения.

Расчеты вентиляции

Расчет системы — сложная и ответственная задача. В первую очередь необходимо определить производительность вентиляторов, приточного и вытяжного. Затем высчитывается сечение воздуховодов, чья пропускная способность должна соответствовать и даже несколько превышать расход вентиляторов. Кроме того, производится подсчет параметров рекуперационной и отопительной линий (если они планируются).

Нередко попадаются попытки максимально упростить задачу, принимая потребность в воздухе равной 3 м3 на 1 м2 площади коттеджа. Расчет сводится к вычислению общей площади и умножению ее на 3. Так определяется производительность приточного и, соответственно, вытяжного вентиляторов. Способ простой, но неточный и нередко просто ошибочный. Он не учитывает состав помещений, размеры подвала и чердака, не учитывает объемы тепло-влаговыделений и их ассимиляцию.

Качественный расчет вентиляции коттеджа доступен только грамотному специалисту, выполняющему подобные работы на постоянной основе. Если нет возможности обратиться к профессионалам, можно использовать онлайн-калькулятор, найденный в сети. Этот способ допустим, но по уровню корректности значительно уступает специализированному расчету.

Схема вентиляции

После выполнения расчета необходимо составить схему вентиляции. Она позволяет детально распределить и разместить воздуховоды, подсчитать количество переходников, фитингов или иных фасонных элементов, определить точки прохода сквозь перекрытия и прочие элементы системы. Сверяясь со схемой, можно сосчитать общую длину каналов, выбрать их тип и материал.

Если планируется самостоятельный монтаж, схему можно выполнить в свободной форме, но для бригады специалистов необходима грамотно созданная схема с использованием ГОСТовских обозначений элементов и узлов системы. Это поможет избежать длительных объяснений с рабочими и даст им возможность точно и качественно выполнить свою задачу.

Монтаж вентиляции

Монтажные работы производятся в соответствии с данными проекта и рабочего чертежа. Основной задачей становится обеспечение перемещения воздушных потоков, установка воздуховодов, точек забора и выброса воздуха, прочих элементов системы. Ход работ обусловлен типом системы и подчинен логике ее функционирования.

Обустройство естественной вентиляции

Естественная вентиляция в своей основе не нуждается в монтаже сложной системы воздуховодов.

При этом, для дополнительной вентиляции подвального помещения рекомендуется установить вытяжной канал, проходящий вверх и возвышающийся над коньком крыши не менее, чем на 0,5 м. Это позволит избежать турбулентных потоков, изменяющих направление движения воздушного потока в канале и нарушающих режим воздухообмена.

Иногда этот канал располагают таким образом, чтобы он проходил через санузел или кухню. В нем делают окошко, закрытое декоративной решеткой. В результате получается аналог вентиляционного канала многоквартирного дома. Эффективность этого канала пропорциональна высоте дома — чем он выше, тем сильнее тяга, и наоборот. Подобных вертикальных воздуховодов может быть установлено несколько штук, по одному на кухню, ванную комнату и санузел.

Обустройство принудительной вентиляции

Простейшая принудительная система вентиляции состоит из двух линий — приточной и вытяжной, действующих самостоятельно, но соответствующих друг другу по производительности. В определенных участках устанавливаются только всасывающие или нагнетающие патрубки от вытяжного или приточного каналов.

Например, в туалете или ванной комнате обычно устанавливают только вытяжные каналы, а приток осуществляется из смежных помещений. В общих комнатах и спальнях, напротив, принято создавать повышенное давление приточного потока, вытесняющего отработанный воздух и не позволяющего проникать в помещение дурным запахам или несвежим воздушным потоками из хозяйственных или вспомогательных участков.

Мнение эксперта

Инженер теплоснабжения и вентиляции РСВ

Федоров Максим Олегович

Установка вентиляторов производится в специально отведенном помещении. Рекомендуется тщательно выбирать место под оборудование, чтобы вибрация или шум не нарушали комфорт жителей дома, особенно в ночное время.

Если позволяют финансовые возможности, рекомендуется выбирать моноблочные конструкции, объединяющие приток, вытяжку и подготовку воздуха в одном корпусе. Такие устройства оптимальным образом организуют воздушные потоки, обеспечивают нагрев и рекуперацию, способны работать в разных режимах. Для таких установок потребуется только развести по дому систему воздушных каналов и обеспечить точки забора чистого и выброса отработанного потока.

Особенности налаживания циркуляции воздушных масс в различных помещениях коттеджа

Разные помещения коттеджа требуют собственного подхода к вентиляции, обусловленного спецификой и назначением комнат. Рассмотрим их внимательнее:

Проветривание жилых комнат

В жилых комнатах принято организовывать поступление приточного потока в необходимых количествах. Он подается по воздушным каналам и поступает в комнаты через вентиляционные решетки.

Отработанный воздух вытесняется и выводится через неплотности ограждающих конструкций, форточки и зазоры под дверными полотнами. Если этого недостаточно (например, при больших размерах комнат), устанавливаются отдельные воздуховоды с забором потока в нижнем ярусе помещений.

Организация воздухообмена в кухне

Кухонные помещения нуждаются в усиленном воздухообмене — от 10 до 15 кратного замещения всего объема в течение часа. Кроме общей вентиляции, кухня оборудуется местной вытяжкой, улавливающей водные пары и частицы жира, дыма или копоти непосредственно над плитой.

Производительность местной вытяжки не включается в расчетный объем общеобменной вентиляции, поскольку она создается исходя из размеров и особенностей плиты. Если в кухне имеются дополнительные приборы, их также рекомендуется обеспечить вытяжными местными линиями, которые можно впоследствии объединить в одну общую систему.

Проветривание санузла

Санузел снабжается полноценной вытяжкой без организации притока.

Активный вывод воздушного потока способствует выведению дурных запахов и излишней влажности, а пополнение объема производится естественным способом, через неплотности и дверные проемы.

Организация воздухообмена в зале бассейна, сауне

Эти помещения нуждаются в пропорциональном поступлении приточного и вытяжного потоков, направленных по определенным векторам — приточка омывает стекла, исключая образование конденсата, а вытяжка забирает поток параллельно линии водной поверхности (в сауне, хамаме — в нижнем ярусе помещения).

Рекомендуется установка центробежных осушителей воздуха, защищающих воздуховоды бассейна от накапливания воды и перемерзания в зимнее время.

Проветривание гаража

Воздухообмен гаража обусловлен его размерами. Небольшое помещение на один автомобиль вполне проветривается через ворота, но для более крупных гаражей или при выполнении работ с запуском двигателя требуется установка мощной вытяжки.

Вентилирование подвальных помещений, цокольного этажа

Подвальные или цокольные помещения обеспечиваются естественными вытяжными воздушными каналами, выходящими вертикально вверх через крышу. Кроме того, для усиления эффекта и обеспечения устойчивого режима воздухообмена используется приточно-вытяжная система, обеспечивающая подачу и вывод потока в заданном режиме.

rsvgroup.ru

---

•
  Определение схема
•
  Реле поворотов ваз 2106 схема подключения
•
  Вентиляция в коттедже схема
•
  Вибрационный насос малыш схема и принцип работы
•
  Реле поворотов ваз 2106 схема подключения
•
  Как сделать измельчитель травы своими руками схема чертеж
•
  Вибрационный насос малыш схема и принцип работы
•
  Схема реверса трехфазного двигателя
•
  Как сделать измельчитель травы своими руками схема чертеж
•
  Лестницы на второй этаж схема
•
  Схема каркасного дома
